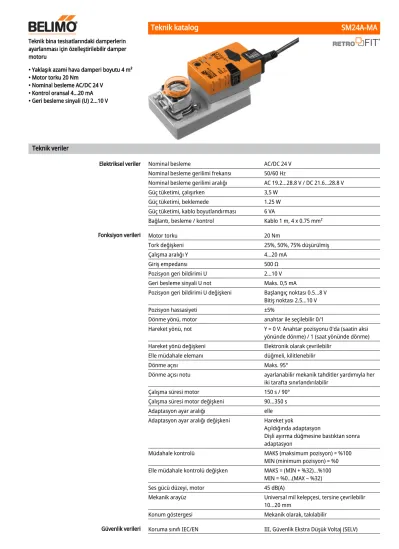

Teknik bina tesisatlarındaki damperlerin ayarlanması için özelleştirilebilir damper motoru
• Yaklaşık azami hava damperi boyutu 4 m²
• Motor torku 20 Nm
• Nominal besleme AC/DC 24 V
• Kontrol oransal 4...20 mA
• Geri besleme sinyali (U) 2...10 V
Teknik veriler
Elektriksel veriler Nominal besleme AC/DC 24 V
Nominal besleme gerilimi frekansı 50/60 Hz
Nominal besleme gerilimi aralığı AC 19.2...28.8 V / DC 21.6...28.8 V
Güç tüketimi, çalışırken 3,5 W
Güç tüketimi, beklemede 1.25 W
Güç tüketimi, kablo boyutlandırması 6 VA
Bağlantı, besleme / kontrol Kablo 1 m, 4 x 0.75 mm²
Fonksiyon verileri Motor torku 20 Nm
Tork değişkeni 25%, 50%, 75% düşürülmiş
Çalışma aralığı Y 4...20 mA
Giriş empedansı 500 Ω
Pozisyon geri bildirimi U 2...10 V
Geri besleme sinyali U not Maks. 0,5 mA
Pozisyon geri bildirimi U değişkeni Başlangıç noktası 0.5...8 V Bitiş noktası 2.5...10 V
Pozisyon hassasiyeti ±5%
Dönme yönü, motor anahtar ile seçilebilir 0/1
Hareket yönü, not Y = 0 V: Anahtar pozisyonu 0'da (saatin aksi yönünde dönme) / 1 (saat yönünde dönme) Hareket yönü değişkeni Elektronik olarak çevrilebilir
Elle müdahale elemanı düğmeli, kilitlenebilir
Dönme açısı Maks. 95°
Dönme açısı notu ayarlanabilir mekanik tahditler yardımıyla her iki tarafta sınırlandırılabilir
Çalışma süresi motor 150 s / 90°
Çalışma süresi motor değişkeni 90...350 s
Adaptasyon ayar aralığı elle
Adaptasyon ayar aralığı değişkeni Hareket yok
Açıldığında adaptasyon
Dişli ayırma düğmesine bastıktan sonra adaptasyon
Müdahale kontrolü MAKS (maksimum pozisyon) = %100
MIN (minimum pozisyon) = %0 Elle müdahale kontrolü değişken MAKS = (MIN + %32)...%100
MIN = %0...(MAX – %32)
Ses gücü düzeyi, motor 45 dB(A)
Mekanik arayüz Universal mil kelepçesi, tersine çevrilebilir 10...20 mm
•
•
•
•
•
•
•
Çalışma modu
Özelleştirilebilir motorlar
Basit doğrudan montaj
Elle müdahale elemanı
Ayarlanabilir dönme açısı Güvenilir mekanizma
Güvenlik verileri Power source UL Class 2 Supply
Koruma derecesi IEC/EN IP54
Koruma derecesi NEMA/UL NEMA 2
Enclosure UL Muhafaza Tip 2
EMC 2014/30/AB'ye uygun CE
Sertifikalandırma IEC/EN IEC/EN 60730-1 ve IEC/EN 60730-2-14
Sertifikasyon UL UL 60730-1A, UL 60730-2-14 ve CAN/
CSA E60730-1 uyarınca cULus
Motordaki UL işareti üretim sahasına göre değişiklik gösterse de cihaz her durumda UL uyumludur
Çalışma şekli Tip 1
Darbe gerilimi besleme / kontrol 0.8 kV
Kirliliği derecesi 3
Ortam sıcaklığı -30...50°C
Belge kategorisi -40...80°C
Ortam nemi Maks. %95 bağıl nem, yoğuşmasız
Bina/Proje adı bakım gerektirmez
Ağırlık Ağırlık 0.98 kg
Güvenlik notları
Cihaz, belirtilen uygulama alanı dışında, özellikle uçaklarda ve diğer hava taşıtlarında kullanılmamalıdır.
Açık hava uygulaması: yalnızca su (deniz), kar, buz, güneş ışığı veya aşındırıcı gazların doğrudan cihazla etkileşime girmediği ve ortam koşullarının herhangi bir anda daima teknik katalogda belirtilen eşik değerlerde kaldığı durumlarda mümkündür.
Montaj işlemleri yalnızca yetkili uzmanlar tarafından gerçekleştirilebilir. Montaj sırasında geçerli tüm yasal veya kurumsal montaj yönetmeliklerine uyulmalıdır.
Ürün sadece üretici tarafından açılabilir. Kullanıcı tarafından tamir edilebilecek hiç bir parçası yoktur.
Kablolar cihazdan sökülmemelidir.
Gereken torku hesaplamak için, damper üreticilerinin yüzey, kesit, tasarım, montaj yeri ve havalandırma koşullarına ilişkin sağlamış olduğu tüm teknik özelliklere uyulmalıdır.
Cihaz elektrikli ve elektronik bileşenler içermekte olup evsel atık olarak atılmamalıdır. Yerel yönetmeliklere uyulmalıdır.
Ürün özellikleri
Motora 4...20 mA'lık standart bir oransal sinyal bağlanır ve motor, pozisyon sinyali tarafından belirlenen pozisyona ulaşılmasını sağlayacak şekilde hareket eder. U ölçüm gerilimi, %0...100 aralığındaki damper pozisyonunun elektriksel olarak görüntülenmesini sağlar ve diğer motorlar için yardımcı kontrol sinyali olarak işlev görür.
Fabrika ayarları tipik uygulamaların çoğunu kapsar. Parametreler ayrı ayrı Belimo Servis Aracı MFT-P veya ZTH EU ile değiştirilebilir.
Motorun dönmesini önlemeye yönelik bir dönme engelleme cihazı ile donatılmış üniversal mil kelepçesiyle damper miline basit montaj.
Motor yanındaki düğmeye basılarak elle kumanda imkanı. (Düğmeye basıldığı sürece dişliler serbest kalır. )
Mekanik tahditlerle ayarlanabilir dönme açısı.
Vana motorları mekanik sıkışmalara karşı korumalıdır. Limit anahtarlarına ihtiyaç duymadan sona dayandığında otomatik olarak durur .
Başlangıç konumu
Adaptasyon ve senkronizasyon
Besleme gerilimi ilk açıldığında, yani devreye alma sırasında motor bir senkronizasyon gerçekleştirir. Senkronizasyon başlangıç pozisyonundadır (%0).
Takiben, motor verilen sinyal oranında damperi açar.
"Adaptasyon" düğmesine basarak veya PC-Tool'u kullanarak elle bir adaptasyon başlatılabilir.
Adaptasyon sırasında her iki mekanik tahdit tespit edilir (tüm ayar aralığı).
Dişli ayırma düğmesine basıldıktan sonra otomatik senkronizasyon yapılandırılır.
Senkronizasyon başlangıç pozisyonundadır (%0).
Takiben, motor verilen sinyal oranında damperi açar.
PC-Tool yardımıyla bir izi ayar adapte edilebilir (MFT-P belgelerine bakın)
Aksesuarlar
Elektrikli aksesuarlar Açıklama Tip
Konumlandırıcı duvara montaja uygun CRP24-B1
Geri bildirim potansiyometresi 10 kΩ ilave P10000A
Geri bildirim potansiyometresi 1 kΩ ilave P1000A
Geri bildirim potansiyometresi 140 Ω ilave P140A
Geri bildirim potansiyometresi 200 Ω ilave P200A
Geri bildirim potansiyometresi 2.8 kΩ ilave P2800A
Geri bildirim potansiyometresi 5 kΩ ilave P5000A
Geri bildirim potansiyometresi 500 Ω ilave P500A
Pozisyon anahtarı 1 x SPDT ilave S1A
Pozisyon anahtarı 2 x SPDT ilave S2A
Konumlandırıcı duvara montaja uygun SGA24
Konumlandırıcı ray tipi montaj için SGE24
Konumlandırıcı yüzey tipi montaja uygun SGF24
Sinyal çevirici voltaj / akım 100 kΩ Besleme AC/DC 24 A Z-UIC
Mekanik aksesuarlar Açıklama Tip
Dönme açısı sınırlayıcı K-NA ve K-SA için 20334-00001
Motor kolu standart mil kelepçesi (tersine çevrilebilir) için AH-20 Mil uzatma parçası 240 mm Ø20 mm Ø 12...21 mm CrNi damper mili için AV12-25-I Mil uzatma parçası 240 mm Ø20 mm Ø 8...22,7 mm damper mili için AV8-25 Mil kelepçesi, tek taraflı, kelepçe aralığı ∅8...26 mm, 20'lı paket K-ENSA Mil kelepçesi, tek taraflı, kelepçe aralığı ∅12...26 mm, CrNi mili (INOX)
için, 20'lı paket K-ENSA-I
Mil kelepçesi, tersine çevrilebilir, kelepçe aralığı ∅10...20 mm K-SA
Mafsal damper krank kolu KH8 / KH10 için uygun KG10A
Mafsal damper krank kolu KH8 için uygun KG8
Damper krank kolu Yarık genişliği 8,2 mm, kelepçe aralığı ∅10...18 mm KH8
Dönme önleyici mekanizma 180 mm, 20'lı paket Z-ARS180
Dönme önleyici mekanizma 230 mm, 20'lı paket Z-ARS230
Pozisyon göstergesi, 20'lı paket Z-PI
Taban plakası uzatması SM..A ve SM../AM../SMD24R arası, adet Z-SMA
Kare-kesit 10x10 mm, 20'lı paket ZF10-NSA
Kare-kesit 12x12 mm, 20'lı paket ZF12-NSA
Kare-kesit 15x15 mm, 20'lı paket ZF15-NSA
Kare-kesit 16x16 mm, 20'lı paket ZF16-NSA
Bağlantı işlemi için montaj kiti Düz montaj için ZG-SMA
Servis Araçları Açıklama Tip
Adaptör ZTH Servis Aracı için MFT-C
Belimo PC-Tool, Ayar ve arıza teşhis yazılımı MFT-P
Kablo bağlantısı 5 m, A: RJ11 6/4 ZTH EU, B: Belimo cihazı için 6 pimli
servis soketi ZK1-GEN
Kablo bağlantısı 5 m, A: RJ11 6/4 ZTH EU, B: MP/PP terminal klemensine ZK2-GEN
Elektrik bağlantıları
Güvenlik izolasyon trafosundan besleme.
Paralel olarak başka motorlar bağlanamaz.
Kablo şemaları AC/DC 24 V, oransal
Kablo renkleri:
1 = siyah 2 = kırmızı 3 = beyaz 5 = turuncu
Fonksiyonlar
Temel değerlere sahip fonksiyonlar (standart mod) Takip kontrolü
Çalıştırma kontrolleri ve göstergeler
Servis Araçları bağlantısı
Mil uzunluğu
Servis
Motor, servis soketi üzerinden ZTH EU ile özelleştirilebilir.
Genişletilmiş bir özelleştirme için PC tool bağlanabilir.
Bağlantı ZTH EU / PC-Tool
Boyutlar
Boyut çizimleri
Kelepçe aralığı
CrNi (INOX) ile üretilmiş Ø 12...20 mm yuvarlak mil kullanılırken .
Min. 48 . Min. 20
