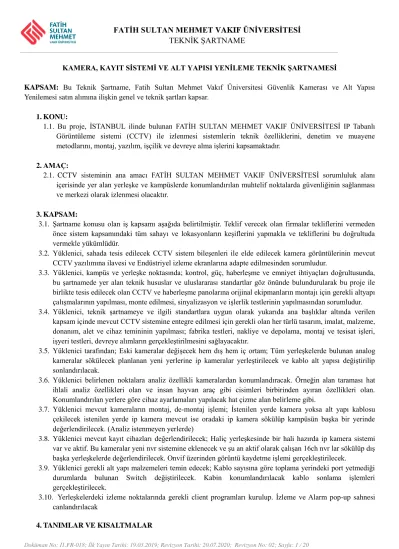

KAMERA, KAYIT SİSTEMİ VE ALT YAPISI YENİLEME TEKNİK ŞARTNAMESİ
KAPSAM: Bu Teknik Şartname, Fatih Sultan Mehmet Vakıf Üniversitesi Güvenlik Kamerası ve Alt Yapısı Yenilemesi satın alımına ilişkin genel ve teknik şartları kapsar.
1. KONU:
1.1. Bu proje, İSTANBUL ilinde bulunan FATİH SULTAN MEHMET VAKIF ÜNİVERSİTESİ IP Tabanlı Görüntüleme sistemi (CCTV) ile izlenmesi sistemlerin teknik özelliklerini, denetim ve muayene metodlarını, montaj, yazılım, işçilik ve devreye alma işlerini kapsamaktadır.
2. AMAÇ:
2.1. CCTV sisteminin ana amacı FATİH SULTAN MEHMET VAKIF ÜNİVERSİTESİ sorumluluk alanı içerisinde yer alan yerleşke ve kampüslerde konumlandırılan muhtelif noktalarda güvenliğinin sağlanması ve merkezi olarak izlenmesi olacaktır.
3. KAPSAM:
3.1. Şartname konusu olan iş kapsamı aşağıda belirtilmiştir. Teklif verecek olan firmalar tekliflerini vermeden önce sistem kapsamındaki tüm sahayı ve lokasyonların keşiflerini yapmakla ve tekliflerini bu doğrultuda vermekle yükümlüdür.
3.2. Yüklenici, sahada tesis edilecek CCTV sistem bileşenleri ile elde edilecek kamera görüntülerinin mevcut CCTV yazılımına ilavesi ve Endüstriyel izleme ekranlarına adapte edilmesinden sorumludur.
3.3. Yüklenici, kampüs ve yerleşke noktasında; kontrol, güç, haberleşme ve emniyet ihtiyaçları doğrultusunda, bu şartnamede yer alan teknik hususlar ve uluslararası standartlar göz önünde bulundurularak bu proje ile birlikte tesis edilecek olan CCTV ve haberleşme panolarına orijinal ekipmanların montajı için gerekli altyapı çalışmalarının yapılması, monte edilmesi, sinyalizasyon ve işlerlik testlerinin yapılmasından sorumludur.
3.4. Yüklenici, teknik şartnameye ve ilgili standartlara uygun olarak yukarıda ana başlıklar altında verilen kapsam içinde mevcut CCTV sistemine entegre edilmesi için gerekli olan her türlü tasarım, imalat, malzeme, donanım, alet ve cihaz temininin yapılması; fabrika testleri, nakliye ve depolama, montaj ve tesisat işleri, işyeri testleri, devreye alımların gerçekleştirilmesini sağlayacaktır.
3.5. Yüklenici tarafından; Eski kameralar değişecek hem dış hem iç ortam; Tüm yerleşkelerde bulunan analog kameralar sökülecek planlanan yeni yerlerine ip kameralar yerleştirilecek ve kablo alt yapısı değiştirilip sonlandırılacak.
3.6. Yüklenici belirlenen noktalara analiz özellikli kameralardan konumlandıracak. Örneğin alan taraması hat ihlali analiz özellikleri olan ve insan hayvan araç gibi cisimleri birbirinden ayıran özellikleri olan.
Konumlandırılan yerlere göre cihaz ayarlamaları yapılacak hat çizme alan belirleme gibi.
3.7. Yüklenici mevcut kameraların montaj, de-montaj işlemi; İstenilen yerde kamera yoksa alt yapı kablosu çekilecek istenilen yerde ip kamera mevcut ise oradaki ip kamera sökülüp kampüsün başka bir yerinde değerlendirilecek. (Analiz istenmeyen yerlerde)
3.8. Yüklenici mevcut kayıt cihazları değerlendirilecek; Haliç yerleşkesinde bir hali hazırda ip kamera sistemi var ve aktif. Bu kameralar yeni nvr sistemine eklenecek ve şu an aktif olarak çalışan 16ch nvr lar sökülüp dış başka yerleşkelerde değerlendirilecek. Onvif üzerinden görüntü kaydetme işlemi gerçekleştirilecek.
3.9. Yüklenici gerekli alt yapı malzemeleri temin edecek; Kablo sayısına göre toplama yerindeki port yetmediği durumlarda bulunan Switch değiştirilecek. Kabin konumlandırılacak kablo sonlama işlemleri gerçekleştirilecek.
3.10. Yerleşkelerdeki izleme noktalarında gerekli client programları kurulup. İzleme ve Alarm pop-up sahnesi canlandırılacak
4. TANIMLAR VE KISALTMALAR
4.1. Tanımlar:
İdare: FATİH SULTAN MEHMET VAKIF ÜNİVERSİTESİ İdari ve Mali İşler Daire Başkanlığı
Yüklenici: Bu şartname esaslarına göre yapımların ihaleyi kazanıp, ihale konusu işleri yüklenecek firma.
Ana dağıtım Noktası: Kameralardan gelen görüntülerin / verilerin mahalli dağıtım noktalan üzerinden omurga anahtara, omurga anahtardan ise veri depolama ünitesi üzerine aktarıldığı, depolandığı ve yönetildiği merkezdir.
Client-Server: İki bileşenli mimaridir. Birinci bileşen kullanıcı bilgisayarında (istemci) çalışır, diğeri ise ana bilgisayar üzerinde (sunucu) çalışır. Bir sunucunun birçok istemciye hizmet verebildiği yapıdır.
Failover: Yedekli veya hazırda bekleyen sunuculu sistemlerde, arıza olması veya kontrolsüz kapanmalar sonucu yedekteki sunucunun veya kayıt cihazının otomatik olarak devreye girerek, sunucu için sistemin kesintisiz çalışmasının, kayıt platformu için yük yönlendirme yapılmasının sağlanmasıdır.
Güvenlik Kontrol Merkezi: Kameralar ile diğer tespit ve teşhis cihazlarından gelen ve kayıt edilen görüntülerin / verilerin izleneceği, sistemin yönetileceği ana izleme ve yönetim merkezidir.
Harita: Sistemin kurulduğu tesisisin, sistemde bulunan kameralar ile diğer tespit ve teşhis cihazlarının üzerinde gösterildiği krokisidir.
İzleme Noktası: Kameralar ile diğer tespit ve teşhis cihazlarının bölgesel olarak izlendiği yerlerdir.
Toplama Noktası: Kameralar ile diğer tespit ve teşhis cihazlarının iletişim ve enerji hatlarının bölgesel olarak toplandığı ve iletişim ağı anahtarlarına bağlandığı yerlerdir.
ONVIF Technical Commitee: I.P. tabanlı güvenlik ürünlerinin üretici ve markalardan bağımsız olarak birlikte çalışabilmesi, haberleşebilmesi, depolama ve kayıt fonksiyonlarını gerçekleştirebilmesini sağlayan, dünyadaki bütün markalara açık olan protokolün teknik komitesine ait üye.
Open Security & Safety Alliance: I.P. tabanlı güvenlik ürünlerinin üretici ve markalardan bağımsız olarak birlikte çalışabilmesi, haberleşebilmesi, depolama ve kayıt fonksiyonlarını gerçekleştirebilmesini sağlayan, dünyadaki bütün markalara açık olan protokole ait üye.
Sistem: I.P. tabanlı görüntü sistemidir.
Tehdit Unsuru: Yüksekliği en az 120 cm, genişliği en az 50 cm olan ve en az 1 km/ sa hızla hareket eden insan, hayvan veya araçtır.
4.2. Kısaltmalar:
DHCP: Dynamic Host Configuration Protocol (Dinamik İstemci Ayarlama Protokolü) DVI: Digital Visual Interface (Sayısal Görüntü Arayüzü)
DVD: Digital Versatile Disc
GB: Giga Byte (Veri Büyüklük Birimi) H-264: Görüntü Sıkıştırma Formatı H-265: Görüntü Sıkıştırma Formatı
HDMI: Hıgh Defination Multimedia Interface I.P: İnternet protokolü
UPS: Kesintisiz Güç Kaynağı
MAC: Media Axess Control (Ortam Erişim Kontrolü) MJPEG: Motion JPEG (Hareketli Jpeg Resmi) NTP: Network Time Protocol (Ağ Zaman Protokolü)
ONVIF: Open Network Video İnterface Forum (Açık Ağ Video Arayüz Forumu) POE: Power Over Ethernet (Ethernet Hattı Üzerinden Güç Beslemesi)
PTZ: Pan Tilt Zoom (Yatay ve Dikey Kaydırma ve Odaklama) QoS: Quality Of Service (Servis Kalitesi)
Raid: Redundant Array of İnexpensive Disks (Birbirini Destekleyen Bağımsız Disklerden Oluşan Dizi) RJ-45: Rgistered Jack 45 (Ayrılmış Jack 45)
SFP: Small Form-Factor Pluggable (Sökülüp Takılabilen Küçük Yuva) Sistem: I.P.Tabanlı Görüntü Sistemi
SNMP: Simple Network Management Protocol (Basit Ağ Yönetim Protokolü) SSH: Secure Shell (Güvenli Kabuk)
TCP/IP: Transmission Control Protocol/İnternet Protocol (İletim Kontrol Protokolü/İnternet Protokolü) UDP/IP: User Datagram Protokol (Kullanıcı Datagram Protokolü)
USB: Universal Serial Bus (Evrensel Seri Veriyolu)
UTP: UnSheilded Twisted Pair (Korumasız Çift Bükümlü) VGA: Video Graphics Array (Video Grafik Dizisi) VLAN: Virtual Local Area Network (Sinyal Yerel Alan Ağı)
5. İŞ GÜVENLİĞİ İSTEKLERİ
5.1. Yüklenici 6331 sayılı İş Sağlığı ve Güvenliği Kanunu, 4857 sayılı İş Kanunu başta olmak üzere İş Sağlığı ve Güvenliğine atıfta bulunmuş olan tüm mevzuatın gerekliliklerini yerine getirecektir. Gereklilikleri yerine getirmemesi halinde İdarenin disiplin uygulamasını kabul eder.
5.2. Elli personel üzerinde hizmet verecek olan işletmeler kendi İş Sağlığı ve Güvenliği Kurulunu kurar ve iş nezdinde FATİH SULTAN MEHMET VAKIF ÜNİVERSİTESİ’ni ilgilendiren kurul tutanaklarını İdareye gönderir.
5.3. Yüklenici bu iş kapsamında çalıştırdığı personel ve çalışma alanı için yapılacak İş Güvenliği çalışmalarını içeren Çalışma ve Eğitim Planını İdareye teslim edecektir.
5.4. Yüklenici görevlendireceği tüm personel için "Çalışanların İş Sağlığı ve Güvenliği Eğitimlerinin Usul ve Esasları hakkında Yönetmelik" kapsamında asgari eğitimlerini tamamladığını belgelemeden iş başı yaptıramaz.
5.5. Yüklenici görevlendireceği tüm personelin yapacağı işte görevlendirmesinde bir sakınca olmadığını belirten, kendi işyeri hekimi tarafından verilen sağlık raporunu belgelemeden iş başı yaptıramaz.
5.6. Yüklenici hizmet vereceği iş ve işlemlerde kullanacağı iş ekipmanlarının "İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği" başta olmak üzere bakım onanın ve periyodik kontrollerini ilgili mevzuata uygun olarak yapmak veya yaptırmak ile mükelleftir. İdare tarafından istenilmesi halinde konuya bahis raporlar İdareye teslim edilir.
5.7. Yüklenici görevlendireceği tüm personelin yapacağı iş ve işlemlere uygun Kişisel Koruyucu Donanımlarının teslim edildiğine dair tutanaklar ile kullanım eğitiminin verildiğini gösterir tutanakları İdareye teslim etmeden iş başı yaptıramaz.
5.8. Yüklenici hizmet vereceği faaliyetler için risk değerlendirmesi yapar ve bir nüshasını İdareye verir.
5.9. Yüklenici mesleki eğitim belgelerini aldırır. Mevcut olmayan personel için taahhüt verir ve mevzuata uygun sürede tamamlanmasını sağlar. Sağlayamaması halinde hizmete verdiği personeli geri çeker.
5.10. Yüklenici personel detay tablosunu doldurarak işin başlamasını takiben en geç bir ay içerisinde İdareye teslim eder. Önemli ölçüde değişiklik olması halinde günceller.
5.11. Yüklenici yapılan iş ve işlemlerde, mevzuata dayanarak idare tarafından talep edilen diğer doküman, belge ve uygulamaları sağlar, istenilmesi halinde İdareye teslim eder.
5.12. Yüklenici hizmet verdikleri idare çalışma sahasında yaşanan her türlü iş kazası ve ramak kala olayların raporlarını ve inceleme dokümanlarını İdareye teslim eder.
5.13. Yürütülen işlerde ilgili mevzuatın uygulanması için gerekli olan ekipmanlar (baret, emniyet ekipmanları, yalıtılmış ayakkabı ve malzemeler, sepetli araç askı kilitleme ipleri vb.) Yüklenici tarafından temin edilecek ve personeline kullandıracaktır.
5.14. İş güvenliği hükümlerinin uygulanmamasından doğan, doğrudan üçüncü şahıs ve kurumlara yönelik her türlü tazminat, zarar, kusurun ödenmesi Yükleniciye aittir.
5.15. İş denetim uzmanları tarafından yapılan denetimlerde iş mevzuatına uyulmadığının tespit edildiği durumlarda, mevzuat kapsamında uygulanan idari ve adli yaptırımlar; Yüklenici tarafından karşılanacaktır.
5.16. İşin yapımı esnasında; kurumumuza ait İş Sağlığı ve Güvenliği Talimatlarına uygun şekilde hareket edilecektir.
5.17. Proje kapsamında yüksekte çalışmayı gerektirecek işlerde çalışacak personelin CCTV Sektöründe Yüksekte Çalışma, iş güvenliği ve diğer temel emniyet eğitimlerini almış olması gerekmektedir. Söz konusu eğitimlere ait akredite olmuş kuruluşlardan alınmış sertifikalar güncel olmalıdır. Personelin akredite olmuş kuruluşlardan aldığı eğitimlere ait belgeler idareye sunulacaktır. Söz konusu eğitimlere ait sertifikası bulunmayan personel sözleşme kapsamında yüksekte çalışmayı gerektiren faaliyetlerde çalıştırılmayacaktır.
5.18. Çalışmaların sağlıklı yapılabilmesi, herhangi bir kaza ya meydan verilmemesi ve belirlenen saatlerde çalışma yapabilmek için ilgili Müdürlüğe ve Alt yüklenicilere bilgi verilmesi işleri yüklenici sorumluluğundadır. Çalışmadan kaynaklı zarar, hasar, kaza vb. durumlarda sorumluluk yükleniciye aittir.
6. ŞARTNAME TEMEL KOŞULLARI VE İŞ KALEMLERİNİN DEĞERLENDİRİLMESİ
6.1. Bu şartname ile satın alınacak CCTV sistemi alım işi için yüklenici teknik şartnamede yer alan tüm maddeleri kesinlikle sağlamak zorundadır.
7. İŞ KALEMLERİNİN ÖLÇÜLMESİ
7.1. Yüklenici CCTV sistemi alım işini kusursuz olarak teslim eder ve belirtilen iş bitimi teslim belgelerini idareye teslim edecektir.
8. İŞYERİ EMNİYETİ İSTEKLERİ:
8.1. Yüklenici, işyeri emniyetini ve uygun bir çalışma ortamını sağlamakla yükümlüdür. Ayrıca gerek kendi personelinin gerekse üçüncü şahısların kazaya uğramalarını önleyecek emniyet tedbirlerini almakla yükümlüdür.
8.2. Yüklenici, işyerinde çalışma yaparken gerekli gördüğü aydınlatma, ürünlerin muhafazası ve işyerini uygun hale getirmek adına tüm önlemleri alır.
8.3. Yüklenici tarafından sistemlerin tesisi esnasında gerektiğinde her türlü trafik uyarı ve işaretleri ile ilgili yasa ve yönetmeliklerin tanımladığı önlemler alınacaktır.
8.4. Yüklenici tarafından kazı çalışması yapılması durumlarında çalışma başlangıç ve bitiş noktalarına kazı çalışmasını yapan firmanın kimliğini belirten tabela veya levhalar konulacaktır. Gün içerisinde kazı yapıldıysa yapılan kazı gün sonunda açık bırakılmayıp kapatılmak zorundadır.
8.5. Yapılacak çalışmalar ilgili Müdürlük ve işletme sorumlusundan alınacak izinler çerçevesinde gerçekleştirilecektir. Çalışmalarda trafik ve yaya ikazı ile güvenlik tedbirleri ve iş güvenliği önlemleri alınmak zorundadır.
9. İŞ KALEMLERİNİN LİSTESİ:
SIRA
NO MALZEMELER MİKTA
R
BİRİM İ
1 Haliç yerleşkesi İç ortam yeni kamera montajı 24 Adet
2 Haliç yerleşkesi Dış ortam yeni kamera montajı 18 Adet
3 Haliç yerleşkesi Dış ortam Analiz özellikli yeni kamera montajı 30 Adet 4 Haliç yerleşkesi İç ortam eski kamera montajı (sadece İşçilik) 9 Adet 5 Haliç yerleşkesi Dış ortam eski kamera montajı (sadece İşçilik) 17 Adet
6 Haliç yerleşkesi Kayıt cihazı montajı 2 Adet
7 Haliç yerleşkesi Kablo altyapısı hazırlanacak kamera 93 Adet
8 Haliç yerleşkesi 24 Port Patch panel montajı 3 Adet
9 Topkapı yerleşkesi İç ortam yeni kamera montajı 27 Adet
10 Topkapı yerleşkesi Dış ortam Analiz özellikli yeni kamera montajı 10 Adet 11 Topkapı yerleşkesi Dış ortam eski kamera montajı (sadece İşçilik) 6 Adet
12 Topkapı yerleşkesi 48 Port Poe Switch montajı 2 Adet
13 Topkapı yerleşkesi Kayıt cihazı montajı 1 Adet
14 Topkapı yerleşkesi 24 Port Patch panel montajı 1 Adet
15 Topkapı yerleşkesi 7 U Rack kabin montajı 1 Adet
16 Topkapı yerleşkesi Kablo altyapısı hazırlanacak kamera 15 Adet 17 Topkapı yerleşkesi Fiber Optik Kablo altyapısı hazırlanacak alan 100 Metre 18 Atik Valide yerleşkesi İç ortam yeni kamera montajı 23 Adet 19 Atik Valide yerleşkesi Dış ortam Analiz özellikli yeni kamera montajı 11 Adet
20 Atik Valide yerleşkesi Kayıt cihazı montajı 1 Adet
21 Atik Valide yerleşkesi Kablo altyapısı hazırlanacak kamera 14 Adet
22 Atik Valide yerleşkesi L montaj aparatı 3 Adet
23 Atik Valide yerleşkesi 4m. Kamera direği 1 Adet
24 Çamlıca yerleşkesi İç ortam yeni kamera montajı 20 Adet
25 Çamlıca yerleşkesi Dış ortam Analiz özellikli yeni kamera montajı 7 Adet 26 Çamlıca yerleşkesi İç ortam eski kamera montajı (sadece İşçilik) 13 Adet 27 Çamlıca yerleşkesi Dış ortam eski kamera montajı (sadece İşçilik) 4 Adet
28 Çamlıca yerleşkesi Kayıt cihazı montajı 1 Adet
29 Çamlıca yerleşkesi Kablo altyapısı hazırlanacak kamera 30 Adet
30 Kandilli yerleşkesi İç ortam yeni kamera montajı 40 Adet
31 Kandilli yerleşkesi Dış ortam Analiz özellikli yeni kamera montajı 13 Adet 32 Kandilli yerleşkesi Dış ortam eski kamera montajı (sadece İşçilik) 3 Adet
33 Kandilli yerleşkesi 48 Port Poe Switch montajı 2 Adet
34 Kandilli yerleşkesi Kayıt cihazı montajı 1 Adet
35 Kandilli yerleşkesi 24 Port Patch panel montajı 1 Adet
36 Kandilli yerleşkesi 7 U Rack kabin montajı 1 Adet
37 Kandilli yerleşkesi Kablo altyapısı hazırlanacak kamera 56 Adet 38 Haliç Yerleşkesi Canlı Görüntü İzleme Bilgisayarı (Güvenlik Merkezi) 1 Adet
10. İHALE ÖNCESİ İSTEKLER:
10.1. Teklif verecek olan firmalar kat-i suretle FATİH SULTAN MEHMET VAKIF ÜNİVERSİTESİ ile koordineli olarak belirtilen gün ve saatte, ilgili kurum personeli nezaretinde, proje kapsamında ilave edilecek olan donanımların, yerleşke ve kampüslerde saha keşfini yapacak olup sonrasında düzenlenecek yer görme belgesini alacaktır.
10.2. Yüklenici aşağıda belirtilen ürünlere ait katalogları teklif ekinde sunacaktır.
10.2.1. Kayıt Sunucusu
10.2.2. 2 Mp Full Hd I.P. Bullet Kamera 10.2.3. 2 Mp Full Hd I.P. Dome Kamera 10.2.4. 2 Mp Full Hd I.P. Analitik Kamera
10.2.5. Network Switch
11. SÖZLEŞME ÖNCESİ İDAREYE TESLİM EDİLECEK BELGE VE CİHAZLAR:
11.1. İş kapsamında görev alacak personelinin isim ve iletişim bilgilerini gösteren listeyi İdareye sunacaktır.
11.2. İstekli, sistemlere ait bilgilerin 3. şahıslara aktarılmayacağı hususundaki taahhüdünü idareye teslim edecektir. Aksi halde İdare hukuki işlemleri başlatma hakkına sahiptir.
12. GENEL İSTEKLER
12.1. Bu teknik şartnamede yer almayan maddi ve idari hususlar idari şartnamede belirtildiği gibi olacaktır.
12.2. CCTV Sistemi FATİH SULTAN MEHMET VAKIF ÜNİVERSİTESİ sorumluluk alanı içerisinde yer alan yerleşke ve kampüslerde çevre güvenliğinin sağlanması kapsamında yetkisiz giriş-çıkışların tespit edilmesi, kaydedilmesi ve gerektiğinde sesli ya da sessiz ikaz edilmesi ile raporlanmasını sağlayacak şekilde tasarlanacaktır.
12.3. FATİH SULTAN MEHMET VAKIF ÜNİVERSİTESİ sorumluluk alanı içerisinde yer alan yerleşke ve kampüslerde ve Haberleşme Aktarma Noktalarında CCTV sistemi için kullanılmak üzere karakteristik ve özellikleri belirten malzemeler montajlı bir şekilde teslim edilecektir.
12.4. CCTV sisteminde yapılacak izlemeler ve ikazlar sözleşme kapsamında yüklenici tarafından tedarik edilecek olan Network ağına direkt olarak bağlanabilen IP kameralar üzerinden gerçekleştirilecektir.
12.5. CCTV sisteminde izlemelerin kaliteli ve düzgün olabilmesi için iç ve dış alanlarda sözleşme kapsamında yüklenici tarafından tedarik edilecek olan yüksek çözünürlüklü sabit kameralar kullanılacaktır.
12.6. Teklif konusu olan bütün malzemeler yeni olacak ve herhangi bir imalat ve malzeme hatası ihtiva etmeyecektir.
12.7. Sistemi Oluşturan malzemelerde aşağıda belirtilen kusurlar bulunmayacaktır.
12.7.1. Kırık.
12.7.2. Çatlak.
12.7.3. Boya ve kaplama hatası.
12.7.4. Paslanma.
12.8. Sistemde kullanılan malzemelerin metal yüzeyleri ile korozyona ve neme duyarlı kısımların boya ve/veya kaplama maddeleri ile korunmuş olacaktır.
12.9. Sistemde kullanılan cihazların üzerinde en az üretici adı parça/model ve seri numarası gibi konfigürasyon bilgilerini içeren etiket bulunacaktır.
12.10. Teklif edilecek tüm malzemeler TSE veya eşdeğer kalite belgesine haiz olacaktır. Yurt dışından temin edilecek malzemeler ISO ve/veya CE kalite belgeli ve uluslararası normlara uygun olacak belgelerini mal kabul aşamasında beyan edeceklerdir.
12.11. FATİH SULTAN MEHMET VAKIF ÜNİVERSİTESİ gerek gördüğü takdirde her kalem malzeme için istediği kurum veya kuruluşta test ve muayene yaptırabilecek, her türlü muayene, rapor ve tahlil ücreti yüklenici tarafından karşılanacaktır.
12.12. Teknik şartnamede belirtilen özellikler istekliler tarafından minimum değerler olarak kabul edilecek olup, teklif edilecek ürünler muadil veya daha üstün özelliklere sahip olacaktır. Bu ürünler teklif edildiği şekli ile üretici firmanın WEB sayfasında görülebilmelidir ve üzerindeki ekipmanlar da eksiltme yapmadan komple monte edilecektir.
12.13. Tüm sistem için ihtiyaç duyulan enerji, ses, data, görüntü, vb. tesisatın tamamı (toprakta, duvarda, bina içinde vb.) yürürlükteki kanunlara, yönetmeliklere ve şartnamelere uygun olarak idarenin istediği güzergahtan, idarenin istekleri doğrultusunda yüklenici tarafından tesis edilecektir.
12.14. Tanımlanan sistemlerin kurulması, çalıştırılması, işletilmesi için ihtiyaç duyulan her türlü yazılım, cihaz, malzeme, ekipman vb. 'nin temini, işyerine nakli, depolanması, tüm tesisatların çekilmesi ve gerekli testlerin yapılmasının sonucunda tam çalışır vaziyette idareye teslimi yüklenici sorumluluğundadır.
12.15. Her türlü nakliye, indirme-bindirme vb. işler yükleniciye aittir. Nakliye sırasında hasara uğrayan malzeme yüklenici tarafından yenileri ile herhangi bir ücret talep edilmeksizin değiştirilecektir.
1.1. Yüklenici en az ISO 22301:2012, TS ISO 26000:2013, ISO27001:2013 ISO 50001:2011 Sahip olması gerekmektedir. Ayrıca ihale günü tekliflerle beraber sunulması gerekmektedir.
1.2. İstekliler teklif ettikleri bedelin %3'ünden az olmamak üzere kendi belirleyecekleri tutarda geçici teminat vereceklerdir. Teklif edilen bedelin %3'ünden az oranda geçici teminat veren isteklinin teklifi değerlendirme dışı bırakılır.
1.3. Geçici teminat olarak sunulan teminat mektuplarında geçerlilik tarihi belirtilmelidir. Bu tarih, ihale tarihinden itibaren en az 60(altmış) günden önce olmamak üzere istekli tarafından belirlenir.
1.4. Yüklenici ihaleyi aldıktan sonra teklif ettikleri bedelin %6'sından az olmamak üzere kendi belirleyecekleri tutarda 180(yüz seksen) takvim günü süre geçerli kesin teminat vereceklerdir. Kesin Teminatı belirlenen sürede veya teklif edilen bedelin %6'sından az oranda veren isteklinin teklifi değerlendirme dışı bırakılır.
1.5. 2 yıl servis ve 10 yıl yedek parça garantisi verilecektir.
1.6. Teklif edilecek kamera ve kayıt cihazlarının end of life olmaması ilgili ürünlerin en az 1 yıl daha üretimde olması ve bunu kanıtlayan bir belge sunulması gerekir.
1.7. İsteklinin ilk ilan veya davet tarihinden geriye doğru son beş yıl içinde kesin kabul işlemleri tamamlanan mal alımlarıyla ilgili yurt içinde veya yurt dışında kamuda bedel içeren tek bir sözleşme kapsamında gerçekleştirilen ihale konusu işlere ilişkin olarak deneyimini gösteren belge sunması zorunludur. İstekli tarafından teklif edilen bedelin %30 dan az olmamak üzere, ihale konusu iş, işlere ait tek sözleşmeye ilişkin iş deneyimini gösteren belgesinin sunulması gerekir.
13.1. TEKNİK İSTEKLER; CCTV Sistemi Teknik İstekleri:
13.1.1.1 CCTV sistemi; gün ışığında ve gece her türlü yapay aydınlatma koşullarında, kapalı ve açık alanlarda iyi bir görüntü sağlayacak yeteneğe sahip olacaktır.
13.1.1.2 Kameralar kötü niyetli müdahaleleri önleyecek idare tarafından onaylanan yüksekliklerde tesis edilecektir.
13.1.1.3 Bina ve tesislerin taslak kamera yerleşim koordinatları belirlenerek imalat öncesinde uygulanacak kamera yerleşim planı yüklenici tarafından çizilecek ve en geç bir ay içerisinde idarenin onayına sunulacaktır.
13.1.1.4 Tüm yüksek çözünürlüklü sabit kameralar doğrudan networke bağlanabilen ve IP/Network kamera olarak bilinen yapıda olacaktır.
13.1.1.5 İç ve dış mekânda kullanılan tüm sabit kameralar PoE switch'ler üzerinden beslenecektir. Kameralara ayrıca enerji hattı çekilmeyecektir.
13.1.1.6 Tesis edilecek kameralardan gelen tüm görüntüler, Üniversite bilgi işlem merkezi ve belirlenen kontrol odalarına kurulacak olan sistem merkezlerinden izlenecektir.
13.1.1.7 Tüm Kayıt cihazı ve sunucuların minimum 30(otuz) gün geriye dönük kamera kaydı saklaması gerekmektedir. Kayıt ayarları minimum H.265 formatında ve 15fps değerinde olmalıdır.
13.1.1.8 Güvenlik birimi için olan görüntü izleme bilgisayarı, bu bilgisayar ile aynı anda 3 farklı ekrana görüntü verilerek canlı izleme yapılabilmelidir.
13.1.1.9 Network Kayıt Cihazı (128Ch): Görüntü kaybı olduğunda veya herhangi bir kamera nın networkten düşmesi halinde belirlenecek bir mail üzerinden bilgilendirme maili gönderebilmelidir. İnsan, havyan ya da araç ayırımının analiz olarak yapılabilmesi gerekmektedir, (kamera ya da yazılım yapabilir) ihlal yakalandığında izleme merkezi olarak belirlenecek yere pop up ile bilgilendirme yapılabilmelidir.
13.1.1.10 Network Kayıt Cihazı (16Ch): İnsan, havyan ya da araç ayırımının analiz olarak yapılabilmelidir.(Kamera ya da yazılım yapabilir) ihlal yakalandığında izleme merkezi olarak belirlenecek yere pop up ile bilgilendirme yapılabilmelidir.
13.1.1.11 Kamera Tip 1 (analizli): İnsan, havyan ya da araç ayırımını analiz olarak yapabilmelidir (yazılım ya da kayıt cihazı yapabilir)
13.2 TİP 1 NVR Kayıt Cihazı:
13.2.1.1 Teklif edilecek network kayıt cihazı, en az 128 adet IP kameranın kaydını yapabilecektir.
13.2.1.2 Teklif edilecek network kayıt cihazı, en az 12 Mp’e kadar olan kameraları kaydedebilmelidir.
13.2.1.3 Teklif edilecek network kayıt cihazı kamera kaydı ve kayıtlı görüntü izleme için toplamda en az 576 Mbps bant genişliğine sahip olmalıdır.
13.2.1.4 Teklif edilecek network kayıt cihazı; H.265, H.265+, H.264, H.264+, MPEG4 ve MJPEG gibi video sıkıştırma formatlarındaki görüntüleri kaydedebilmelidir.
13.2.1.5 Teklif edilecek network kayıt cihazı; RAID 0, 1, 5, 6 ve 10 gibi RAID tiplerini desteklemelidir.
13.2.1.6 Teklif edilecek network kayıt cihazı HDD Uyku Modu desteği sağlamalıdır. Network kayıt cihazı üzerinde bulunan dahili diskleri sürekli denetleyecek ve kullanılmadıkları durumda ilgili diskleri
“uyku moduna” geçirecektir. Bu sayede HDD kullanım ömrü arttırılacaktır.
13.2.1.7 Teklif edilecek network kayıt cihazı, en az 16 adet SATA disk bağlantı yuvasına sahip olabilmelidir.
Her bir SATA disk en az 10TB kapasitede olabilmelidir.
13.2.1.8 Teklif edilecek network kayıt cihazı, dahili olarak en az 160TB disk kapasitesine sahip olabilmelidir.
13.2.1.9 Teklif edilecek network kayıt cihazı, kameralar üzerinde bulunan ve ağ bağlantısı kesilmesi durumunda kayıt işleminin devam etmesi maksadı ile kullanılan SD kartlarda bulunan görüntüleri otomatik olarak transfer edecek ve üzerindeki kayıt tablosuna otomatik olarak senkronize edecektir.
13.2.1.10 Teklif edilecek network kayıt cihazı, kameralar üzerinde çalışan video analiz yetenekleri ile uyumlu olacaktır. Bu kapsamda, kayıtlı görüntüleri video analiz olaylarına göre aramayı destekleyecektir (Smart Search)
13.2.1.11 Teklif edilecek network kayıt cihazı üzerinde, en az 2 adet HDMI ve en az 1 adet VGA ekran çıkışı bulunmalıdır. 4K HDMI çıkışı olmalıdır.
13.2.1.12 Teklif edilecek network kayıt cihazı, en az 4 adet USB ve harici disk bağlantı üniteleri için en az 1 adet E-sata girişine portuna sahip olmalıdır.
13.2.1.13 Teklif edilecek network kayıt cihazı en az 4 adet 10/100/1000 Ethernet bağlantı noktasına 1 adet bağımsız RS485 girişine, 16 adet alarm girişine ve 8 adet alarm çıkışına sahip olmalıdır.
13.2.1.14 Teklif edilecek network kayıt cihazı, HDD kota ve grup modlarını desteklemelidir.
13.2.1.15 Teklif edilecek network kayıt cihazı üzerinde, en az iki adet güç kaynağı bulunacak ve bu cihazlar yedekli olarak çalışacaktır.
13.2.1.16 Teklif edilecek network kayıt cihazı hot-swap olmalıdır.
13.2.1.17 Teklif edilecek network kayıt cihazı, en az 1 adet ses portu çıkışına sahip olmalıdır.
13.2.1.18 Teklif edilecek network kayıt cihazı; IPv6, HTTPS, UPnP, SNMP, NTP, SMTP, PPPoE ve DDNS gibi protokolleri desteklemelidir.
13.2.1.19 Teklif edilecek network kayıt cihazı, -0C - 50C sıcaklık aralığında sorunsuz çalışabilmelidir.
13.2.1.20 Teklif edilecek network kayıt cihazı, 19” rafa monte edilebilmelidir.
13.2.1.21 Teklif edilecek network kayıt cihazının en az iki yıllık distribütör garantisi bulunmalıdır.
13.2.1.22 Teklif edilecek network kayıt cihazı UL ve CE uyumlulukları ve onayları mevcut olmalıdır.
13.3 TİP 2 NVR Kayıt Cihazı:
13.3.1.1 Teklif edilecek NVR, CCTV sistemleri için üretilmiş profesyonel bir cihaz olmalıdır.
13.3.1.2 NVR kasası endüstriyel tip ve rack dolabına monte edilecek yapıda olacak ve bu kitler cihazla birlikte verilecektir.
13.3.1.3 NVR’a, İnternet Explorer, Firefox, Crome vb. standart bir web browser vasıtası ile ulaşmak ve sistemi kontrol etmek mümkün olmalıdır.
13.3.1.4 NVR cihazı her bir kameranın görüntülerini ayrı ayrı kaydedecektir. Kayıt işleminin yapılması esnasında her kamera için çözünürlük kalitesi, saniyede kaydedeceği kare sayısı, kullanacağı bant genişliği ayarları ayrı ayrı yapıla bilinmelidir.
13.3.1.5 NVR kayıt cihazı, en az 16 adet IP kamerayı kaydedebilmelidir.
13.3.1.6 NVR kayıt cihazı, en az 8 MP çözünürlüğe sahip kameraları görüntüsünü, depolanmasını ve oynatılmasını desteklemelidir.
13.3.1.7 NVR kayıt cihazı; H.265/H.265+/H.264+/H.264/MPEG4 gibi video sıkıştırma formatlarını desteklemelidir.
13.3.1.8 NVR kayıt cihazı ONVIF protokolünü desteklemelidir.
13.3.1.9 NVR’ın kamera kayıt bant genişliği en az 256 Mbps, gönderim bant genişliği ise en az 160 Mbps olmalıdır.
13.3.1.10 NVR, HDD’ler için kayıt kotası ve HDD grup yönetimi sisteme sahip olmalıdır.
13.3.1.11 NVR kayıt cihazı, en az 16 kanalın kaydını senkronize olarak oynatabilmelidir.
13.3.1.12 NVR cihazının üzerinde, en az 1 adet 1080P görüntü verebilecek VGA video çıkışı ve 1 adet 4K görüntü verebilecek HDMI video çıkışı olmalıdır.
13.3.1.13 NVR üzerinden download edilen (alınan) görüntülerin içerisinde, kayıt cihazına ait bilgilerin gizlendiği ve görüntülerin değiştirilmediğine dair bir kontrol mekanizması bulunacaktır.
(Watermark vb. teknolojiler)
13.3.1.14 Kayıt cihazı TCP/IPv4 ve TCP/IPv6 internet protokol versiyonlarının her ikisini de desteklemelidir.
13.3.1.15 NVR cihazının her kanal için birbirinden bağımsız tanımlanabilen ve hassasiyeti ayarlanabilen hareket algılama özelliği olmalıdır. (Motion Dedection)
13.3.1.16 NVR cihazının 4 alarm (sensör) girişi ve 1 alarm (role) çıkışı olmalıdır.
13.3.1.17 NVR cihazının en az 2 adet USB girişi olmalıdır. (1 adet 2.0 ve 1 adet 3.0 USB)
13.3.1.18 NVR kayıt cihazı, en az 2 adet SATA portuna sahip olmalı ve her bir port 6TB HDD kapasitesini desteklemelidir.
13.3.1.19 NVR dual streaming özelliğine sahip bulunacaktır.
13.3.1.20 Enerji kesilmesi durumunda enerjinin tekrar gelmesi ile kayıt cihazı kendiliğinden açılarak, kayıt yapmaya başlayacaktır. (Auto detect)
13.3.1.21 NVR cihazı üzerinde en az 1 adet 10/100/1000 Mbit ethernet portu olmalıdır.
13.3.1.22 NVR cihazı canlı ve kayıt görüntülerini izlerken dijital zoom özelliğini desteklemelidir.
13.3.1.23 NVR cihazının log’larına uzaktan erişmek ve yüklemek mümkün olacaktır.
13.3.1.24 NVR cihazının konfigürasyonu lokalden veya uzaktan import/export edile bilinmelidir.
13.3.1.25 NVR cihazı TCP/IP, DHCP, DNS, DDNS, NTP, SMTP, UPnP ve HTTPS protokollerini desteklemelidir.
13.3.1.26 NVR cihazının HDD kapasitesi dolduğunda yeniden kayıt devem edecek, döngüsel bir kayıt mekanizması olmalı bu mekanizma ilk giren ilk çıkar mantığı ile çalışmalıdır.
13.3.1.27 NVR cihazı, belirlenmiş kayıt görüntülerini daha sonra kolay bulunabilmesi için etiketleme yapılabilmeli ve bu etikete göre kayıtlar aranabilmelidir.
13.3.1.28 NVR görüntü kayıtları, saat\tarih, alarm ve hareket algılama tiplerine göre aranabilecek ve izlenebilecektir.
13.3.1.29 NVR cihazının çift yönlü ses iletişimini destekleyecek donanım ve yazılım desteği olmalıdır.
13.3.1.30 NVR cihazının üzerinde, ses giriş ve çıkışı olmalıdır.
13.3.1.31 NVR cihazı, 12VDC ile çalışabilmelidir.
13.3.1.32 NVR cihazı, -10 ºC- +55 ºC sıcaklıkları arasında çalışabilmelidir.
13.4 TİP 1 IP Kamera:
13.4.1.1 Kamera ve network arabirimi bütünleşik olmalıdır.
13.4.1.2 Kamera, dahili web sunucusuna sahip ve IP adreslenebilir olmalıdır.
13.4.1.3 Kameranın görüntü sensörü, en az ½.8” Progressive tarama CMOS olmalıdır.
13.4.1.4 Kameranın çözünürlüğü, en az 1920 x 1080 olmalıdır.
13.4.1.5 Kamera, infrared ışığın algılanmasını sağlayan ICR filtreye sahip olmalıdır.
13.4.1.6 Kameranın üzerinde Motorize, Varifocal ya da sabit lens bulunmalı ve en az 6mm, 4mm, 2.8mm seçenekleri olmalıdır.
13.4.1.7 Kameranın perdeleme (shutter) hız değeri, 1/3 sn. - 1/100,000 sn. arasında olmalıdır.
13.4.1.8 Kameranın ışık hassasiyeti minimum F1.4 ve AGC açıkken renkli modda max. 0,002 Lux olmalıdır.
13.4.1.9 Kamera, en az 1920 x 1080 çözünürlüğünde en az 25fps kadar görüntü aktarımı yapabilmelidir.
13.4.1.10 Kamera, H.265+/H.265/H.264+/H.264 gibi video sıkıştırma formatlarını desteklemelidir.
13.4.1.11 Kamera, third stream (üçlü akış) özelliğine sahip olmalıdır.
13.4.1.12 Kamera, aynı anda en az 6 kullanıcının eşzamanlı canlı yayına bağlanmasına izin vermelidir.
13.4.1.13 Teklif edilecek kamera, analizlerinde insan ve araçları otomatik sınıflandırabilmeli, sınır ihlali veya alan ihlali gibi analizlerde sadece insan ve araç için alarm üretebilmeli, yağmur, yaprak, değişken
ışık koşulları gibi çevresel etkenlerden oluşabilecek hatalı alarmları asgari seviyeye indirebilmelidir.
13.4.1.14 Kamera, hareket algılama ve sabotaj alarmı algılama gibi özellikleri desteklemelidir.
13.4.1.15 Kamera, network bağlantısının kesilmesinde alarm oluşturulabilir olmalıdır.
13.4.1.16 Kamera; hat geçişi algılama, saldırı tespit algılama, bölgeye giriş algılama ve bölgeden çıkış algılama gibi davranış analizlerini yapabilir özellikte olmalıdır.
13.4.1.17 Kamera, sahne değişimi algılama özelliğini desteklemelidir.
13.4.1.18 Kamera, yüz yakalama fonksiyonunu desteklemelidir.
13.4.1.19 Kameranın NAS ünitesine kayıt özelliği olmalıdır.
13.4.1.20 Kameranın ilgili bölge (ROI) özelliği olmalıdır. Bu özellik sayesinde istenilen bölgeler seçilerek yüksek kalite ve çözünürlükte kaydedilirken seçili bölgelerin dışında kalan bölgeler düşük kalite ve çözünürlükte kaydedilebilecektir. Bu da kameranın kullandığı bant genişliğini düşürerek bant genişliğinden ve kayıt alanından tasarruf etmeyi sağlamalıdır.
13.4.1.21 Kameranın daha kaliteli ve net görüntü almasını sağlayacak 3D DNR (Üç Boyutlu Gürültü Azaltma), BLC (Arka Işık Dengeleme), AGC ve HLC gibi yardımcı özellikleri olmalıdır.
13.4.1.22 Kamera, WDR özelliğini içermeli ve 120dB kadar ayarlanabilir özellikte olmalıdır.
13.4.1.23 Kamera doygunluk, parlaklık ve kontrast ayarları yazılım veya web tarayıcısı üzerinden yapılabilmelidir.
13.4.1.24 Kameraya kullanıcı adı ve şifre ile erişim sağlanmalı, IP adres filtreleme, HTTPS şifreleme ile ilave güvenlik özellikleri olmalıdır. Kamera, watermark desteklemelidir.
13.4.1.25 Kamera; TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv4, IPv6, UDP, gibi protokolleri desteklemelidir.
13.4.1.26 Kamera, ONVIF (Profile S, Profile G, Profile T) ve gibi haberleşme protokollerinden en az bir tanesini destekliyor olmalıdır.
13.4.1.27 Kamera, görüntüyü sağa sola ya da aşağı yukarı çevirmeye yarayan aynalama özelliğini desteklemelidir.
13.4.1.28 Kameranın ANR (Otomatik Ağ Yenileme) desteği olmalıdır.
13.4.1.29 Kamera yazılımının İphone, İpad ve Android işletim sistemli telefon ve tablet desteği olmalıdır. Bu yazılım vasıtasıyla canlı görüntülerle birlikte canlı ses dinlenebilmeli ve geçmiş kayıtlar izlenebilmelidir.
13.4.1.30 Kamera yazılımının Windows ve Macintosh tabanlı bilgisayarlar için 64 kanal ücretsiz izleme ve kontrol imkânı olmalıdır.
13.4.1.31 Kamera ile ücretsiz verilecek olan izleme veya kayıt yazılımı hybrid yapıda olmalıdır. IP Kameraları, Analog kayıt cihazlarını, Nvr Kayıt cihazlarını ve Mobil kayıt cihazlarını destekler yapıda olmalıdır.
13.4.1.32 Kamera üzerinde, en az 1 adet 10BaseT/100BaseTX RJ45 ethernet portu olmalıdır.
13.4.1.33 Kamera, duvara ve tavana monte edilebilir olmalıdır.
13.4.1.34 Kamera tümleşik Infrared (IR) spot özellikli olmalı ve aydınlatma mesafesi 60 metreden az olmamalıdır.
13.4.1.35 Kameranın üzerinde 256GB kadar kapasiteyi destekleyen SD/SDHC/SDXC kart slot yeri bulunmalıdır.
13.4.1.36 Kameranın üzerinde reset butonu bulunmalıdır.
13.4.1.37 Kamera, en az IP67 koruma standardına sahip olmalıdır.
13.4.1.38 Kameranın güç tüketimi, maksimum 14W olmalıdır.
13.4.1.39 Kamera, 12 VDC ve Power over Ethernet (PoE) gibi enerji beslemelerini desteklemelidir.
13.4.1.40 Kamera, -30°C ~ 60°C sıcaklık aralığında ve 0% ~ 95% bağıl nem ortamında çalışabilmelidir.
13.5 TİP 2 IP Kamera:
13.5.1.1 Kamera, üreticinin seri üretimi olmalıdır, belirli bir projeye özel üretilmiş ürün olmayacaktır.
13.5.1.2 Kamera markası, üreticinin kendi ismi veya patentli markası olmalıdır. OEM olarak üretilmiş ürünler kabul edilmeyecektir.
13.5.1.3 Kamera, ONVIF (PROFİLE S, PROFİLE G) ve ISAPI gibi haberleşme protokollerinden en az bir tanesini destekliyor olmalıdır.
13.5.1.4 Kamera; bullet (mermi) tipinde, Infrared (IR) ledli, megapiksel IP kamera olacaktır.
13.5.1.5 Kameranın imaj sensörü en az 1/2.7” boyutunda ve görüntülerde oluşabilecek iç içe geçme (interlace) problemini gidermek adına geliştirilmiş olan Progressive taramalı CMOS sensöre sahip olmalıdır.
13.5.1.6 Kameranın en yüksek çözünürlüğü, 1920 x 1080 olmalıdır.
13.5.1.7 Kamera; 1920 x 1080, 1280 x 960 ve 1280 x 720 gibi çözünürlüklerde en az 25 fps kadar görüntü aktarımı yapabilmelidir.
13.5.1.8 Kamera, H.265+/H.265/H.264+/H.264/MJPEG gibi video sıkıştırma teknolojilerini desteklemelidir.
13.5.1.9 Kameranın çift akış (dual stream) desteği bulunmalıdır.
13.5.1.10 Kameranın ışık hassasiyeti, AGC fonksiyonu açıkken renklide en az 0.028 lüx @F2.0 olmalıdır.
13.5.1.11 Kameranın üzerinde, bütünleşik olarak sabit lens bulunmalı ve en fazla 2,8mm veya 4mm değerinde olmalıdır.
13.5.1.12 Kameranın perdeleme (shutter) hız değeri, minimum 1/3 sn. ile 1/100.000 sn. aralığında olmalıdır.
13.5.1.13 Kamera; hareket algılama, sabotaj alarmı, ağ bağlantısının kesilmesi, IP adresi çakışması, depolama cihazının dolması ve depolama cihazı hatalarında alarm tetiklemesi yapabilmelidir.
13.5.1.14 Kamera, motorlu IR kesme filtresine (ICR) sahip olmalıdır.
13.5.1.15 Kameranın NAS cihazlarına kayıt özelliği olmalıdır.
13.5.1.16 Kameranın ilgili bölge (ROI) özelliği olmalıdır. Bu özellik sayesinde istenilen bölgeler seçilerek yüksek kalite ve çözünürlükte kaydedilirken seçili bölgelerin dışında kalan bölgeler düşük kalite ve çözünürlükte kayıt edilebilecektir. Bu da kameranın kullandığı bant genişliğini düşürerek bant genişliğinden ve kayıt alanından tasarruf etmeyi sağlamalıdır.
13.5.1.17 Kamera daha kaliteli ve net görüntü almasını sağlayacak 3D-DNR (Üç Boyutlu Gürültü Azaltma) ve BLC (Arka Işık Telafisi) gibi fonksiyonları desteklemelidir.
13.5.1.18 Kamera, daha kaliteli ve net görüntü almasını sağlayacak DWDR (Dijital Geniş Dinamik Aralık) fonksiyonunu desteklemelidir.
13.5.1.19 Kameranın üzerinde bütünleşik Infrared (IR) ledler olmalıdır. Aydınlatma mesafesi, 30 metreden az olmamalıdır.
13.5.1.20 Kamera; TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, RTP, RTSP, RTCP, NTP, IGMP, QoS ve UDP gibi network protokollerini desteklemelidir.
13.5.1.21 Kamera; aynalama (mirror) ve özel maskeleme (privacy mask) gibi özellikleri desteklemelidir.
13.5.1.22 Kameranın üzerinde lokal kayıt için SD/SDHC/SDXC slotu bulunmalı ve en az 128GB’a kadar depolamayı destekler yapıda olmalıdır.
13.5.1.23 Kameraya kullanıcı adı ve şifre ile erişim sağlanmalı, IP adres filtreleme, HTTPS şifreleme ile ilave güvenlik özellikleri olmalıdır.
13.5.1.24 Kameraya aynı anda en az 6 kullanıcı canlı izleme için erişebilmelidir.
13.5.1.25 Kamera, watermark özelliğini desteklemelidir.
13.5.1.26 Kameranın üzerinde reset butonu olmalıdır.
13.5.1.27 Kameranın üzerinde, en az 1 adet RJ45 10M/100M Ethernet Portu bulunmalıdır.
13.5.1.28 Kameranın 12VDC ve Power-over Ethernet (PoE 802af) besleme desteği olmalıdır.
13.5.1.29 Kameranın maksimum güç tüketimi 7,5 watt’ı geçmemelidir.
13.5.1.30 Kamera, herhangi bir ilave ısıtıcı veya soğutucu üniteye gerek kalmadan -30 derece ile +60 derece sıcaklık aralığında çalışabilmelidir.
13.5.1.31 Kameranın koruma sınıfı en az IP67 yapıda olmalıdır.
13.6 TİP 3 IP Kamera:
13.6.1.1 Kamera, üreticinin seri üretimi olmalıdır, belirli bir projeye özel üretilmiş ürün olmayacaktır.
13.6.1.2 Kamera markası, üreticinin kendi ismi veya patentli markası olmalıdır. OEM olarak üretilmiş ürünler kabul edilmeyecektir.
13.6.1.3 Kamera; dome (kubbe) tipinde, Infrared (IR) ledli, megapiksel IP kamera olacaktır.
13.6.1.4 Kameranın imaj sensörü, 1/2.8” boyutunda ve görüntülerde oluşabilecek iç içe geçme (interlace) problemini gidermek adına geliştirilmiş olan Progressive taramalı CMOS sensöre sahip olmalıdır.
13.6.1.5 Kameranın çözünürlüğü, en az 1920 x 1080 olmalıdır.
13.6.1.6 Kamera; 1920 x 1080, 1280 x 960 ve 1280 x 720 gibi çözünürlüklerde en az 25 fps kadar görüntü aktarımı yapabilmelidir.
13.6.1.7 Kamera, H.265+/H.265/H.264+/H.264/MJPEG gibi video sıkıştırma teknolojilerini desteklemelidir.
13.6.1.8 Kameranın çift akış (dual stream) desteği bulunmalıdır.
13.6.1.9 Kameranın ışık hassasiyeti, AGC fonksiyonu açıkken renklide max. 0.028 lüx @F2.0 olmalıdır.
13.6.1.10 Kameranın üzerinde, bütünleşik olarak sabit lens bulunmalı ve en fazla 2.8mm (veya 4mm) boyutunda olmalıdır.
13.6.1.11 Kameranın perdeleme (shutter) hız değeri, 1/3sn. ile 1/100.000 sn. aralığında olmalıdır.
13.6.1.12 Kamera; hareket algılama, sabotaj alarmı, ağ bağlantısının kesilmesi, IP adresi çakışması, depolama cihazının dolması ve depolama cihazı hatalarında alarm tetiklemesi yapabilmelidir.
13.6.1.13 Kamera, motorlu IR kesme filtresine (ICR) sahip olmalıdır.
13.6.1.14 Kameranın NAS cihazlarına kayıt özelliği olmalıdır.
13.6.1.15 Kameranın ilgili bölge (ROI) özelliği olmalıdır. Bu özellik sayesinde istenilen bölgeler seçilerek yüksek kalite ve çözünürlükte kayıt edilirken seçili bölgelerin dışında kalan bölgeler düşük kalite ve çözünürlükte kayıt edilebilecektir. Bu da kameranın kullandığı bant genişliğini düşürerek bant genişliğinden ve kayıt alanından tasarruf etmeyi sağlamalıdır.
13.6.1.16 Kamera daha kaliteli ve net görüntü almasını sağlayacak 3D DNR (Üç Boyutlu Gürültü Azaltma) ve BLC (Arka Işık Telafisi) gibi fonksiyonları desteklemelidir.
13.6.1.17 Kamera, daha kaliteli ve net görüntü almasını sağlayacak DWDR (Dijital Geniş Dinamik Aralık) fonksiyonunu desteklemelidir.
13.6.1.18 Kameranın üzerinde bütünleşik Infrared (IR) ledler olmalıdır. Aydınlatma mesafesi, 30 metreden az olmamalıdır.
13.6.1.19 Kamera; TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, IPv6, UDP, QoS ve Bonjour gibi network protokollerini desteklemelidir.
13.6.1.20 Kamera; aynalama (mirror) ve özel maskeleme (privacy mask) gibi özellikleri desteklemelidir.
13.6.1.21 Kameranın üzerinde lokal kayıt için SD/SDHC/SDXC slotu bulunmalı ve en az 128GB’a kadar depolamayı destekler yapıda olmalıdır.
13.6.1.22 Kameraya kullanıcı adı ve şifre ile erişim sağlanmalı, IP adres filtreleme, HTTPS şifreleme ile ilave güvenlik özellikleri olmalıdır.
13.6.1.23 Kameraya aynı anda en az 6 kullanıcı canlı izleme için erişebilmelidir.
13.6.1.24 Kamera, watermark özelliğini desteklemelidir.
13.6.1.25 Kameranın üzerinde reset butonu olmalıdır.
13.6.1.26 Kameranın üzerinde, en az 1 adet RJ45 10M/100M Ethernet Portu bulunmalıdır.
13.6.1.27 Kameranın 12VDC ve Power-over Ethernet (PoE) (802.3af) besleme desteği olmalıdır.
13.6.1.28 Kameranın maksimum güç tüketimi, 7.5 watt’ı geçmemelidir.
13.6.1.29 Kamera, herhangi bir ilave ısıtıcı veya soğutucu üniteye gerek kalmadan -30 derece ile +60 derece sıcaklık aralığında çalışabilmelidir.
13.6.1.30 Kameranın koruma sınıfı en az IP67 yapıda olmalıdır.
13.6.1.31 Kamera, en az IK10 koruma standardını desteklemelidir.
13.6.1.32 Kamera, ONVIF (PROFİLE S, PROFİLE G) ve ISAPI gibi haberleşme protokollerinden en az bir tanesini destekliyor olmalıdır.
13.7 48Port PoE+ Network Switch:
13.7.1.1 Üniversite genelinde kullanılan switchler ile uygun bir şekilde çalışabilmesi için teklif edilecek olan switch modeli Aruba 2930M modeli olmalıdır.
13.7.1.2 Anahtarlar üzerinde en az 48 adet 10/100/1000 Mbps RJ-45 Base-TX portu ve en az 4 adet 10Gbase-X SFP+ portu bulunacaktır. Aynı anda en az 4 Adet 10G Port çalışacaktır. Çalışması
için lisans gerekiyorsa lisans ile birlikte teklif edilecektir. 10Gbase-X portlarına 10Gbase-LR, 10Gbase-SR, 1000Base-LX ve 1000Base-SX transceiver’ları takılabilecektir. Anahtar ile birlikte üreticiye ait 2 adet 10GBase-SR transceiver verilecektir.
13.7.1.3 Anahtar 10/100/1000 portlarında IEEE 802.3af (PoE) ve 802.3at (PoE+) destekleyecektir.
Aynı anda tek güç kaynağı ile en az 48 port ’undan uç cihazlarına en az 15W enerji gönderebilecektir. Bunu sağlayacak şekilde güç kaynağı verilmelidir.
13.7.1.4 Toplam switch sayısına ilave olarak, teklif edilen switchlere uygun fazladan 2 adet power supply da teklif edilecektir. (Montajsız teslim edilecek, yedeklilik için)
13.8 Merkezi İzleme ve Yönetim Yazılımı
13.8.1.1 Yazılım DVR, NVR, IP kamerası, kodlayıcı, erişim kontrol cihazı, güvenlik kontrol paneli, video interkom cihazı, kod çözücü, VCA cihazı vb. için kullanılan çok amaçlı video yöneticisi yazılımı olmalı.
13.8.1.2 Bağlı cihazların gerçek zamanlı canlı görüntü, video kaydı, uzaktan arama ve kayıttan yürütme, dosya yedekleme, alarm alma dahil pek çok işlevinin yürütülmesini sağlamalı.
13.8.1.3 Yazılım esnek bir yapıda olmalı ve kolay işlemler ile yönetilebilmeli.
13.8.1.4 En az 1 süper kullanıcı ve 50'ye varan kullanıcı desteği olmalı.
13.8.1.5 256'ya varan harita desteği olmalı
13.8.1.6 256'ya varan kodlama cihazı desteği olmalı 13.8.1.7 64'e varan kod çözme cihazı desteği olmalı 13.8.1.8 256'ya varan grup desteği olmalı
13.8.1.9 Her grup için 256'ya varan kanal desteği olmalı 13.8.1.10 Tüm gruplar için 1024'e varan kanal desteği olmalı 13.8.1.11 16'ya varan Depolama Sunucusu desteği olmalı 13.8.1.12 16'ya varan Kesintisiz Ortam Sunucusu desteği olmalı.
13.9 Canlı Görüntü
13.9.1.1 Görüntü ayarları ve anlık kayıttan yürütme özelliği olmalı.
13.9.1.2 Temel/yardımcı ekranı olmalı ve canlı görüntü izlenebilmeli.
13.9.1.3 Standart ekranda 64'e, geniş ekranda 48'e varan pencere bölünebilirliği olmalı.
13.9.1.4 Özel pencere bölünebilirliği olmalı.
13.9.1.5 Balıkgözü kamera için balıkgözü modunda canlı görüntü özelliği olmalı.
13.9.1.6 Uydu bilgisayar takibi özelliği olmalı.
13.9.1.7 İstemcinin yeniden başlatmasından sonra en son canlı görüntü durumuna devam etmeli.
13.9.1.8 Tek seferde 64 kanala varan canlı görüntü desteği olmalı 13.9.1.9 Canlı görüntü için 4'e varan yardımcı ekran desteği olmalı 13.9.1.10 Tek seferde 16'ya varan kanal desteği olmalı
13.9.1.11 16'ya varan eş zamanlı kayıttan yürütme özelliği olmalı 13.9.1.12 Tek seferde 16'ya varan indirme görevi gerçekleştirebilmeli
13.10 Ptz Kontrolü
13.10.1.1 Uzaktan PTZ kontrolü, ön ayarlama, devriye ve desen ayarları yapılabilmeli.
13.10.1.2 Tek dokunuşlu devriye ve tek dokunuşlu parklı PTZ kontrolü özelliği olmalı.
13.11 Kayıt
13.11.1.1 Kayıttan yürütme için hem ana kanal hem de yardımcı kanal kaydı özelliği olmalı.
13.11.1.2 Uzaktan el ile manuel kayıt yapılabilmeli.
13.11.1.3 Sürekli kayıt, olay kaydı ve komuta kaydı için kayıt planı yapılabilmeli.
13.11.1.4 Depolama Sunucusunda alarm resimleri depolanabilmeli.
13.11.1.5 CVR cihazı için SAN ve CVR konfigürasyonu yapılabilmeli.
Tarihi geçen video dosyalarının üzerine yazma özelliği olmalı.
13.12 Kayıttan Yürütme
13.12.1.1 Yerel ve uzaktan kayıttan yürütme özelliği olmalı.
13.12.1.2 Ani kayıttan yürütme, normal kayıttan yürütme, alarm girişini kayıttan yürütme, olayı kayıttan yürütme, ATM kayıttan yürütme, VCA kayıttan yürütme ve balıkgözü kayıttan yürütme olmalı.
13.12.1.3 En az 16 kanala varan eş zamanlı kayıttan yürütme olmalı.
13.12.1.4 Kayıttan yürütme zamanını tam olarak belirleme olmalı.
13.12.1.5 VCA kayıttan yürütme esnasında alakasız videoyu sarma olmalı.
13.12.1.6 POS bilgisi taşıyan video dosyaları için arama yapma olmalı.
13.12.1.7 İndirilen dosyanın görüntülenmesi için kurulum dizininde Oynatıcı olmalı.
13.12.1.8 Tarihe göre indirirken video dosyalarını birleştirme olmalı.
13.12.1.9 Aynı zamanda birden çok kameranın video dosyaları indirilebilmeli.
13.13 Alarm Yönetimi
13.13.1.1 Kamera bağlantısı ve çoklu bağlantı eylemleri yapılabilmeli.
13.13.1.2 Cihaz teçhizatı ve alarm çıkışı kontrolü olmalı.
13.13.1.3 Kamera olayı, alarm girişi, alan olayı ve cihaz kural dışılığı için alarm konfigürasyonu olmalı.
13.13.1.4 Alarm kayıtlarının bağlı resimlerini arama ve dışa aktarma olmalı.
13.13.1.5 Alarm tetiklendiğinde sesli uyarı ve açılır resim özelliği olmalı.
13.13.1.6 Özel alarm sesi olmalı.
13.14 Güvenlik Kontrol Paneli
13.14.1.1 İlave güvenlik kontrol panelleri için gerçek zamanlı alarm yönetimi olmalı.
13.14.1.2 Tetiklendiğinde istemcinin gerçek zamanlı alarm yönetiminde görüntüleyebileceği alarm sürdürülmeli.
13.14.1.3 Alınan alarmların bildirilmesi, E-haritada alarmın görüntülenmesi vb. özellikler olmalı.
13.14.1.4 Açılır canlı görüntü ve ekran görüntüsü dahil ilave kameralar ile alarm bağlantısı olmalı.
13.14.1.5 E-harita üzerine alanı sıcak bölge olarak ekleme ve bağlı kameranın videosunu görüntüleme olmalı.
13.14.1.6 Yönetim ve kontrol için Pyronix kontrol paneli eklenebilmeli.
13.14.1.7 Konfigürasyon sihirbazı olmalı.
13.15 Yedekleme
13.15.1.1 Bilgisayara video dosyaları indirilmeli.
13.15.1.2 Kayıt arama ve yedekleme olmalı.
13.15.1.3 Konfigürasyon dosyasını içe ve dışa aktarma olmalı.
13.15.1.4 Konfigüre edilmiş plana göre veri tabanını otomatik olarak yedeklemeli.
13.16 İstatistikler
13.16.1.1 Asansör kontrol ünitesi eklenirken gerçek kat bilgisi girilebilir olmalıdır.
13.16.1.2 Erişim seviyeleri oluşturularak, binanın katları ile ilişkilendirilebilmelidir. Tanımlanan erişim seviyesinin şablonu (tüm günler, yalnızca hafta için ya da özel tanımlar) seçilebilmelidir.
13.16.1.3 Kişi listeleri tanımlanmalıdır. Kişi listeleri tek tek tanımlanabileceği gibi, toplu bir şekilde de tanımlanabilmelidir. Kişi listeleri ve erişim seviyeleri birleştirilerek kurallar tanımlanmalıdır.
13.17 Genel
13.17.1.1 Yerel ağda ve geniş ağda uygulanır olmalı.
13.17.1.2 H.264, H.264+, H.265 ve H.265+ video kodlama biçimlerini desteklemeli.
13.17.1.3 Kodlama cihazları, kod çözme cihazları, erişim kontrolü cihazları, güvenlik kontrol panelleri, Pyronix kontrol paneli, görüntülü interkom cihazları, depolama sunucuları, kesintisiz ortam sunucuları, bağlanabilmeli.
13.17.1.4 E-harita işlevi olmalı.
13.17.1.5 İlave cihazlar için uzaktan konfigürasyon yapılabilmeli.
13.17.1.6 Kullanıcı izni yönetimi olmalı.
13.17.1.7 Cihazın etkinleştirilmesi için parola oluşturma olmalı.
13.17.1.8 Cihaz parolasının sıfırlanması yapılabilmeli.
13.17.1.9 Canlı görüntü ve kayıttan yürütme için donanım kodu çözme olmalı.
13.17.1.10 Videolu ve videosuz gözetim arasındaki bağlantı (erişim kontrolü, görüntülü interkom ve güvenlik kontrol paneli) özelliği olmalı.
13.18 Ağ
13.18.1.1 Cihazın çevrimiçi kullanıcılarının kontrol edilmesi olmalı.
13.18.1.2 Zaman senkronizasyonu için NTP protokolü olmalı.
13.18.1.3 Etkin çevrimiçi cihazları arama olmalı.
13.18.1.4 DDNS ve IP Sunucusu aracılığıyla cihaz ekleme olmalı.
13.18.1.5 Kodlama cihazları için QR kod oluşturma ve QR kodu ile bu cihazları mobil istemciye ekleme yapılabilmeli.
13.18.1.6 Çift yönlü ses ve yayın işlevi olmalı.
13.19 CAT6 DATA KABLOSU TEKNİK ŞARTNAMESİ
13.19.1.1 Malzeme: OFC (oksijensiz bakır) Yapı: 4P * 0.53 ± 0.01mm değerinde olmalıdır.
13.19.1.2 Yalıtım malzemesi HDPE olmalıdır.
13.19.1.3 Min. ortalama kalınlık: 0,21 mm olmalıdır.
13.19.1.4 Çap: 0.95mm0.05mm olmalıdır.
13.19.1.5 (4 Çift): Turuncu, beyaz / turuncu; yeşil, beyaz / yeşil mavi, beyaz / mavi; kahverengi, beyaz / kahverengi renklerinde olmalıdır.
13.19.1.6 Rip Kablosu mevcut olmalıdır.
13.19.1.7 Jacket Malzeme: PVC, CPR E sınıfı şartını karşılar olmalıdır.
13.19.1.8 Min. ortalama kalınlık: 0.40mm olmalıdır.
13.19.1.9 Çap: 6.0 ± 0.50mm olmalıdır.
13.19.1.10 Yüzey: Pürüzsüz, tam ve sıkı olmalıdır.
13.19.1.11 Renk: Turuncu ve beyaz opsiyonel olmalıdır.
13.19.1.12 Gerilme Direnci: ≥16MPa değerinde olmalıdır.
13.19.1.13 Kopma Uzaması: ≥300% değerinde olmalıdır.
13.19.1.14 Soyma Özelliği: İzolasyon veya iletkene zarar vermez olmalıdır.
13.19.1.15 Jacket Gerilme Direnci: Eskime öncesi: ≥13.5MPa Eskime sonrası: ≥12.5MPaKopma Uzaması: Eskime öncesi: ≥150%, Eskime sonrası: ≥125%Eskime Durumu: 100 ℃ * 24h * 7d değerlerinde olmalıdır.
13.19.1.16 Soyma Özelliği: İzolasyona zarar vermez, soğuk bükme (-20C * 4h), kablonun dış çapı çatlama olmaksızın 8 kat fazla özellikte olmalıdır.
13.19.1.17 Elektriksel Performans (20 ℃) olmalıdır.
13.19.1.18 Karakteristik Empedans (1-250MHz) 100 ± 15Ω değerinde olmalıdır.
13.19.1.19 DC Direnci ≤9.38Ω / 100 değerinde olmalıdır.
13.19.1.20 Maks. Hat Çiftlerinin Dengesizlik Oranı, Doğru Akım ≤5% değerinde olmalıdır.
13.19.1.21 Zaman Gecikmesi ≤45ns / 100 değerinde olmalıdır.
13.19.1.22 Maks. Karşılıklı Kapasitans 5.6nF / 100 değerinde olmalıdır.
13.19.1.23 Min. Yalıtım Direnci 5000MΩ · km değerinde olmalıdır.
13.20 24 PORT UTP PATCHPANEL (FULL SET) ÖZELLIKLERI:
13.20.1.1 CAT6 standardındaki patch paneller üzerinde 24 (yirmidört) adet RJ45 port olacaktır.
13.20.1.2 2. Patch panel 19” (ondokuz inch) kabinlere uygun olacak ve gerekli bağlantı elemanları verilecektir.
13.20.1.3 Her bir patch panelin arkasında sonlandırılan UTP kabloların mekanik ağırlıklarını taşıyacak gerekli mekanik tutucular entegre olarak bulunacaktır.
13.20.1.4 Patch paneller ISO 11801 EN50173, TIA 568A standardında olacaktır
13.20.1.5 UTP kablolar, aktif iletişim cihazlarına doğrudan bağlanmayacak, 1m uzunluğunda RJ-45 konnektörlü CAT6 aktarma kabloları ile bağlanacaktır.
13.20.1.6 UTP RJ45 konektör materyali Polycarbonate UL 94 V-2 olmalıdır
13.20.1.7 Duvar prizleri ile bilgisayar bağlantıları 3 metrelik, ethernet anahtar ile UTP patch panel bağlantıları ise 1 metrelik CAT6 standardında patch kablolar ile yapılacaktır.
13.21 UTP PATCHCORD özellikleri:
13.21.1.1 UTP kablolar, aktif iletişim cihazlarına doğrudan bağlanmayacak, 1m uzunluğunda RJ-45 konnektörlü CAT6 aktarma kabloları ile bağlanacak.
13.21.1.2 UTP RJ45 konektör materyali Polycarbonate UL 94 V-2 olacaktır
13.21.1.3 Duvar prizleri ile bilgisayar bağlantıları 3 metrelik, ethernet anahtar ile UTP patch panel bağlantıları ise 1 metrelik CAT6 standardında patch kablolar ile yapılacak.
13.22 F/O Kablo Bina İçi/Bina Dışı özellikleri:
13.22.1.1 Kullanılacak fiber optik kabloların; Multi-mode fiberleri 50/125 mikron, Single mode fiberleri 9/125 mikrondur ve indoor/outdoor tipinde olmalıdır.
13.22.1.2 Fiber Optik kabloların çalışma sıcaklık aralığı –40 ile +70 dir. 3. Kablo dış kılıfı, sürtünmelere ve zorlanmalara karşı korunaklıdır HDPE (Yüksek Yoğunluklu Poly-Ethilen) olmalıdır.
13.22.1.3 Kablo kılıfı LSZH dir, kablo yapısı loose tüpdür.
13.22.1.4 Fiber optik kabloların 1 Km mesafe için, 850 nm dalga boyunda zayıflama değeri en fazla 3.0 dB/km ve 1300 nm dalga boyunda zayıflama değeri en fazla 1.0 dB/km dir.
13.22.1.5 Fiber kablonun bant genişliği 850 nm dalga boyunda en az 200 dB/km. ve 1300 nm. dalga boyunda zayıflama değeri en az 600 dB/km dir.
13.22.1.6 Kullanılacak fiber optik kablo en az 8 core olmalıdır.
13.23 Fiber Optik Patch Panel özellikleri:
13.23.1.1 Fiber optik patch paneller en az 12 adet “SC Duplex Coupler” takılmaya uygun tipte metal dir.
13.23.1.2 Kullanılacak adaptörlerin, Pig tail ve ek kasetlerinin tamamı ihtiyacı kadarı üzerinde olması gerekmekte olup zirconia sleeve tipte olmalıdır.
13.23.1.3 Paneller, 19” kabinelere takılmaya uygundur ve gerekli bağlantı elemanları verilecektir.
13.23.1.4 Sonlandırmalar Zircona ferrul’e sahip SC konnektörlü pig-tail’ler ile “fusion splice” tekniği ile yapılarak ve her bir fiber ucun testi SM ve MM modüllere sahip OTDR ile ölçülecek.
13.24 Fiber Optik Patchcord özellikleri:
13.24.1.1 Fiber optik patch cordlar fabrikasyon olacak ve bir tarafı SC, diğer tarafı konulacak aktif cihazın giriş adaptörüne uygundur.
13.24.1.2 SC konnektörler Zirconia (ZrO2) ferrule sahiptir.
13.24.1.3 Kullanılacağı yere göre 1-2 m uzunluğundadır.
13.25 Bağlantı Kutusu Teknik Şartnamesi
13.25.1.1 120 x 120 x 100 ölçülerinde olmalı.
13.25.1.2 Termoplastik (P.KARBONAT) malzemeden olmalı.
13.25.1.3 IP65 Standardı olmalı.
13.26 Kablo Kanalı Teknik Şartnamesi
13.26.1.1 Standart Plastik Kablo Kanalı minimum 40*25mm ölçüsünde olmalı.
13.27 Sıva üstü Sert PVC Alev Yaymaz tesisat Borusu Teknik Şartnamesi 13.27.1.1 Ürün çapı minimum 20 mm olmalı.
13.27.1.2 Kalınlık minimum 1,20 mm (+- 10 tolerans) değerinde olmalı.
13.27.1.3 Alev yaymaz özellik; Yangın durumunda borudan duman-alev dağılmaz özellikte olmalı.
13.28 Çelik Spiral Boru Teknik Şartnamesi 13.28.1.1 Ürün çapı en az 26 mm olmalı.
13.28.1.2 Pvc malzeme ile izole edilmiş tipte olmalı.
13.29 Kamera Direği Teknik Şartnamesi 13.29.1.1 Ürün Galvaniz kaplı olmalı.
13.29.1.2 En az dört adet kamera montajı yapılabilecek kolları olmalı.
13.29.1.3 Ankraj takımı olmalı.
13.29.1.4 Bağlantı müdahale kapağı olmalı.
13.30 Rack Kabin Teknik Şartnamesi
13.30.1.1 Çelik levhadan üretilmiş olmalı.
13.30.1.2 TS EN61587-1 standartı’na sahip olmalı.
13.30.1.3 19'' Standart ürün montajı yapılabilmeli.
13.30.1.4 En az 4mm kalınlıkta darbeye dayanıklı temperli camı olmalı.
13.30.1.5 En az 7U 550X400 ölçüsünde olmalı.
13.31 Hard Drive Teknik Şartnamesi
13.31.1.1 Hdd. 3.5 İnç ölçüsünde olmalı.
13.31.1.2 Disk kapasitesi en az 8 tera byte olmalı.
13.31.1.3 Bağlantı arayüzü SATA 6.0 Gb/s desteklemeli
13.31.1.4 Okuma hızı minimum saniye başına 210 Megabytes olmalı.
13.31.1.5 Raid uyumlu olmalı.
13.31.1.6 En az 180 TB / yıl'a kadar iş yükü derecesi olmalı.
13.31.1.7 En az 64 kameraya kadar desteklemeli.
13.31.1.8 Surveillance, tüm kamera güvenlik sistemleri ile uyumlu olmalı.
13.32 Canlı Görüntü İzleme Bilgisayar Teknik Şartnamesi 13.32.1.1 İşlemci en az I5 10. Nesil olmalıdır.
13.32.1.2 En az 8Gb DDR4 3200 MHz türünde Ram bulunmalıdır 13.32.1.3 En az 250 Gb SSD disk bulunmalıdır.
13.32.1.4 En az 2 Gb kapasiteye sahip harici bir ekran kartı bulunmalı, bu ekran kartından 3 ayrı monitör e aynı anda görüntü aktarılabilmelidir. (Farklı bir donanım ile de yapılması uygundur.)
13.32.1.5 Masaüstü Bilgisayar türünde olmalıdır.
13.32.1.6 10/100/1000 dahili ethernet kartına sahip olmalıdır.
13.32.1.7 Dahili ses kartına sahip olmalıdır.
13.32.1.8 Free dos olmalıdır.
13.32.1.9 En az 750W güç kaynağına sahip olmalıdır.
13.32.1.10 Bilgisayar kasası siyah renkte olmalı ve kurumsal bir görüntüye sahip olmalıdır. Kasa iç aydınlatma vs. bulunmamalıdır. Tüm iç donanımı rahatlıkla alabilecek ve hava dolaşımının rahat yapılabilmesine el verişli bir yapıya sahip olmalıdır.
13.32.1.11 Bilgisayar donanımı 7/24 çalışabilecek bir kapasiteye sahip olmalıdır.
13.32.1.12 İşlemci soğutucu sistemi, işlemcinin yük altında kullanıldığı durumlarda işlemci sıcaklığını standart seviyelerde (max. 70-75 derece) tutabilecek kapasitede ve hava soğutma türünde olmalıdır.
14 SAHA UYGULAMALARINA İLİŞKİN TEKNİK İSTEKLER:
14.1 CCTV Sistemi Yapılacak İşlemler:
14.1.1 Proje kapsamında 5 Adet yerleşke bulunmaktadır.
14.1.2 Yüklenici sözleşme kapsamında teknik şartnamenin ilgili maddelerinde belirtilen, yerleşkelerin sistem merkezinden uzaktan izlenmesini sağlamak hususu ile ilgili şartnamenin içerisinde yer alan tüm düzenlemeleri yapacaktır.
14.1.3 Sözleşme kapsamında imalatı yapılan tüm enstrümanlar ulusal ve uluslararası standartlara uygun bir şekilde montajı yapılacaktır.
14.1.4 Sözleşme kapsamında yerleşkelerde bulunan ve CCTV sistemine dahil edilecek olan tüm bileşenlerin elektriksel ve sinyal bağlantıları yüklenici tarafından yapılacaktır.
14.1.5 Sözleşme kapsamında NVR cihazlarına ait tüm bileşenlerin montajları yüklenici tarafından yapılacaktır.
14.2 Kamera Montaj İstekleri:
14.2.1 Sözleşme kapsamında devreye alınacak olan Kameralar yüklenici tarafından tedarik edilecektir.
14.2.2 Kamera ayakları ve montaj adaptörleri direklere kaynak yapılmayacak, gerektiğinde sökülüp takılabilecektir.
14.2.3 Montaj esnasında direk içerisinden getirilen kablolar Kamera ayağının kablo giriş noktasından içeri geçirilerek muhafazaya iletilecektir. Dış ortamda kablo görülmeyecektir.
14.2.4 Kamera montajı sırasında içerisinden kablo geçişine imkân veren kamera ayağı ve montaj adaptörü tercih edilecektir.
14.2.5 Direk üzerine takılacak Kamera montajında kamera ayağı ile direk arasında montaj adaptörü kullanılacaktır.
14.2.6 Duvar üzerine monte edilecek Kamera ayakları için her kamera ayağına 4 (dört) adet olmak suretiyle, duvar matkap vasıtasıyla 8 mm çapında beton ucu ile delinecektir.
14.2.7 Duvarın delinmesini müteakip açılan tüm delikler için su izolasyonu ve olası duvar aşınmalarını önlemek maksadıyla kimyasal dübel uygulaması yapılacaktır.
14.2.8 Açılan Deliklere kimyasal dübel uygulamasının yapılmasının ardından en az 8*85 mm çapında gömlekli ya da boru tipi çelik dübel uygulaması yapılarak kamera ayaklan bu malzemeler vasıtasıyla duvara tork anahtarı kullanılarak monte edilecektir. Kesinlikle plastik dübel vb.
malzemeler kullanılmayacaktır.
14.2.9 Duvar ya da direk üzerine monte edilen kablo geçişine imkân veren Kamera ayaklarına cihazlar monte edilirken orijinal tork anahtar ya da tork tornavida kullanılacaktır.
14.2.10 Yeni kablo çekilecek alanlarda, çekilecek kablolar çelik ya da korumalı borular içerisinden çekilecektir.
14.2.11 Üniversitemizin yerleşkelerindeki; Tarihi kültür mirası niteliğindeki tescilli yapılarla yeni yapılan binaların dış ve iç yüzeylerine takılacak kameraların montajları ve bunlara ilişkin kablolama işlemleri, idarece görevli personellerin nezaretinde, onayında, kontrol ve denetimlerinde yapılacaktır.
14.2.12 Her türlü kamera montajları ve tesisat-kablolama işlemlerinde Üniversitenin yerleşkelerindeki demirbaş niteliğindeki taşınır ve taşınmaz eşya ve eserlere hasar verilmeyecektir. Çalışılan kapalı ve açık mekân, alan ve yüzeylerde uygulamadan kaynaklanan her türlü hasarlar, yüklenici tarafından söz konusu eser veya eşyanın özgününe uygun olarak tazmin ve telafi edilecektir.
14.2.13 Uygulama sonrasında söz konusu cihazların, tesisatların test kontrolleri yapılacaktır. Test kontrollerinde, ihale belgelerinde (teknik şartname) belirtilen standartlar ve özellikler esas alınacaktır.
14.2.14 Muayene ve kabul işlemleri: Söz konusu işlerin tamamıyla bitirilmesinden ve test kontrollerinin yapılarak eksiksiz ve kusursuz halde aktif olduğu tespit edildikten sonra yapılacaktır.
15. DOKÜMANTASYON 15.1 Genel Şartlar:
