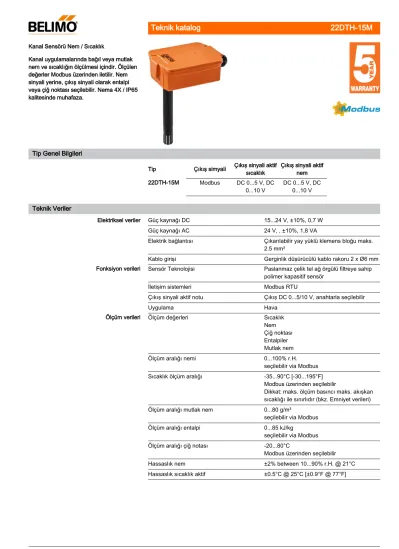

www.belimo.com 22DTH-15M • tr-tr • 2019-08-19 • Haber vermeden değiştirilebilir 1 / 5 Kanal Sensörü Nem / Sıcaklık
Kanal uygulamalarında bağıl veya mutlak nem ve sıcaklığın ölçülmesi içindir. Ölçülen değerler Modbus üzerinden iletilir. Nem sinyali yerine, çıkış sinyali olarak entalpi veya çiğ noktası seçilebilir. Nema 4X / IP65 kalitesinde muhafaza.
Tip Genel Bilgileri
Tip Çıkış simyali Çıkış sinyali aktif sıcaklık
Çıkış sinyali aktif nem
22DTH-15M Modbus DC 0...5 V, DC
0...10 V
DC 0...5 V, DC 0...10 V
Teknik Veriler
Elektriksel veriler Güç kaynağı DC 15...24 V, ±10%, 0,7 W
Güç kaynağı AC 24 V, , ±10%, 1,8 VA
Elektrik bağlantısı Çıkarılabilir yay yüklü klemens bloğu maks.
2.5 mm²
Kablo girişi Gerginlik düşürücülü kablo rakoru 2 x Ø6 mm
Fonksiyon verileri Sensör Teknolojisi Paslanmaz çelik tel ağ örgülü filtreye sahip polimer kapasitif sensör
İletişim sistemleri Modbus RTU
Çıkış sinyali aktif notu Çıkış DC 0...5/10 V, anahtarla seçilebilir
Uygulama Hava
Ölçüm verileri Ölçüm değerleri Sıcaklık
Nem Çiğ noktası Entalpiler Mutlak nem
Ölçüm aralığı nemi 0...100% r.H.
seçilebilir via Modbus Sıcaklık ölçüm aralığı -35...90°C [-30...195°F]
Modbus üzerinden seçilebilir
Dikkat: maks. ölçüm basıncı maks. akışkan sıcaklığı ile sınırlıdır (bkz. Emniyet verileri)
Ölçüm aralığı mutlak nem 0...80 g/m³
seçilebilir via Modbus
Ölçüm aralığı entalpi 0...85 kJ/kg
seçilebilir via Modbus
Ölçüm aralığı çiğ notası -20...80°C
Modbus üzerinden seçilebilir
Hassaslık nem ±2% between 10...90% r.H. @ 21°C
Hassaslık sıcaklık aktif ±0.5°C @ 25°C [±0.9°F @ 77°F]
www.belimo.com 22DTH-15M • tr-tr • 2019-08-19 • Haber vermeden değiştirilebilir 2 / 5
Malzemeler Kablo rakoru PA6, siyah
Gövde Kapak: Lexan, turuncu
Taban: Lexan, turuncu Conta: 0467 NBR70, siyah UV dirençli
Güvenlik verileri Ortam nemi Maks. %95 bağıl nem, yoğuşmasız
Ortamın nemi Kısa vadeli yoğuşturmaya izin verilmiştir
Ortam sıcaklığı -35...50°C [-30...120°F]
Dönme yönü, yay geri dönüşlü -35...70°C [-30...160°F]
Hava debisi çalışma koşulu maks. 12 m/s
Koruma sınıfı IEC/EN III Safety Extra-Low Voltage (SELV)
Koruma sınıfı UL UL Class 2 Besleme
AB Uygunluğu CE Marking
Sertifikalandırma IEC/EN IEC/EN 60730-1
Sertifikasyon UL cULus acc. to UL60730-1A/-2-9/-2-13, CAN/
CSA E60730-1:02/-2-9
Koruma derecesi IEC/EN IP65
Koruma derecesi NEMA/UL NEMA 4X
Kalite Standartları ISO 9001
Güvenlik notları
Bu cihaz sabit ısıtma, havalandırma ve klima sistemlerinde kullanmak üzere tasarlanmıştır ve belirtilen uygulama alanı dışında kullanılmamalıdır. Yetkisiz adaptasyonlara izin verilmez.
Ürün, arızalanması halinde insanlar, hayvanlar ya da varlıklar için tehlike oluşturabilecek herhangi bir ekipmanla birlikte kullanılmamalıdır.
Montajdan önce tüm gücün kesildiğinden emin olun. Akım taşıyan/çalışan ekipmanlara bağlamayın.
Montaj işlemleri yalnızca yetkili uzmanlar tarafından gerçekleştirilebilir. Montaj sırasında geçerli tüm yasal veya kurumsal montaj yönetmeliklerine uyulmalıdır.
Cihaz elektrikli ve elektronik bileşenler içermekte olup evsel atık olarak atılmamalıdır. Yerel yönetmeliklere uyulmalıdır.
www.belimo.com 22DTH-15M • tr-tr • 2019-08-19 • Haber vermeden değiştirilebilir 3 / 5
Notlar
Bir verici sinyali çeviriciye sahip algılama cihazları, ölçüm uç noktalarındaki sapmalardan kaçınmak için her zaman ölçüm aralığının ortasında çalıştırılmalıdır. Verici sinyali çeviricinin elektronik sisteminin ortam sıcaklığı sabit tutulmalıdır. Verici sinyali çeviriciler sabit bir besleme voltajında (±0,2 V) çalıştırılmalıdır. Besleme voltajını açıp/kapatırken sahadaki güç dalgalanmaları önlenmelidir.
Elektronik bileşenlere sahip sıcaklık sensörlerinde her zaman, ortam havasının sıcaklık ölümünü etkileyen bir enerji kaybı söz konusudur. Aktif sıcaklık sensörlerindeki kayıp, çalışma sıcaklığın artmasıyla doğrusal bir artış sergiler. Bu kayıp enerji, sıcaklığı ölçerken dikkate alınmalıdır. Sabit çalışma voltajı (±0,2 V) durumunda bu, normalde sabit bir ofset değerini eklemek veya düşürmek suretiyle yapılır. Belimo verici sinyali çeviricileri değişken çalışma voltajıyla çalıştığı için, üretim mühendisliğinden kaynaklı gerekçelerle yalnızca bir çalışma voltajı dikkate alınabilir. 0...10 V / 4...20 mA verici sinyali çeviriciler, DC 24 V seviyesinde standart bir çalışma voltajına sahiptir. Yani bu voltajda, çıkış sinyalinin beklenen ölçüm hatası en düşük seviyede olacaktır. Diğer çalışma voltajları için, ofset hatası, sensör elektronik devresindeki değişen güç kaybı nedeniyle artacaktır. Daha sonra doğrudan sensör üzerinde bir tekrar kalibrasyon gerekmesi halinde, bu, sensör kartındaki bir düzeltme potansiyometresi aracılığıyla yapılabilir.
Hassas ne sensörü elemanına dokunmaktan kaçının. Hassas yüzeye dokunmak garantiyi geçersiz kılacaktır.
Standart ortam koşulları için, teknik katalogda belirtilen üretim hassasiyeti iki yıl süreyle kalibrasyon garantisi kapsamında olacaktır. Sensör elemanı, yüksek ortam sıcaklığı ve/veya yüksek nem seviyeleri ya da aşındırıcı gaz mevcudiyeti (yani klor, ozon, amonyak) gibi zorlu ortam koşullarına maruz kaldığında etkilenebilir ve ölçümler belirlenen hassasiyetin dışına çıkabilir. Zorlu ortam koşulları nedeniyle bozulan nem sensörlerinin değiştirilmesi genel garantinin konusu değildir.
Paket içeriği
Paket içeriği Açıklama Tip
Montaj flanş hava kanalı sensörü 19,5 mm için, Plastik A-22D-A35 Gerginlik düşürücülü Kablo Rakoru Ø6...8 mm
Aksesuarlar
Opsiyonel aksesuarlar Açıklama Tip
Yedek filtre, damar örgü, Paslanmaz çelik A-22D-A06
Bağlantı adaptörü, M20, 1 x 6 mm kablo için, 10'lı paket A-22G-A01.1 Bağlantı adaptörü, M20, 2 x 6 mm kablo için, 10'lı paket A-22G-A02.1 Sensörlerle ilgili genel notlar
Elektriksel Enerji Kaybı ile Kendi Kendine Isı Oluşumu
Nem Sensörleri İçin Uygulama Bildirimi
www.belimo.com 22DTH-15M • tr-tr • 2019-08-19 • Haber vermeden değiştirilebilir 4 / 5
Kablo şemaları
① ve ⑤: Durum LED'i
② kırmızı: Hata
③ sarı: Tx
④ sarı: Rx
ST+/ST bağlantı elemanları yalnızca sıcaklık ölçümü için ilaveten pasif bir direnç sensörü elemanına sahip sensör türleri için kullanılır.
Ölçüm aralıkları ayarı bağlantı tel köprülerini değiştirerek yapılmaktadır.
Yeni ölçüm aralığındaki çıkış değeri 2 saniye sonra sunulur.
Ayrı olarak sunulan Sensör Modbus-Register adlı belge, Modbus'un kaydedilmesi, adreslenmesi, paritesi ve bus sonlanımı (DIP1: adres, DIP2: baud hızı, parite, bus sonlanımı) hakkında bilgi sunar
Güvenli bir trafo üzerinden besleyiniz.
Diğer cihazların paralel bağlantısı mümkündür. Performans verilerine dikkat edin.
BACnet MS/TP / Modbus RTU kablo bağlantısı ilgili RS485 yönetmeliklerine uygun şekilde gerçekleştirilmelidir.
Modbus / BACnet: Besleme ve iletişim galvanik olarak izole edilmemiştir. Cihazların toprak sinyalini birbirine bağlayın.
RS485 kablo bağlantısı (Modbus RTU ve BACnet MS/TP) Ayrıntılı dokümantasyon
Notlar, RS485 kablo bağlantısı
www.belimo.com 22DTH-15M • tr-tr • 2019-08-19 • Haber vermeden değiştirilebilir 5 / 5
Boyutlar
Boyutlar
Tip Prob uzunluğu Ağırlık
22DTH-15M 140 mm 0.26 kg
