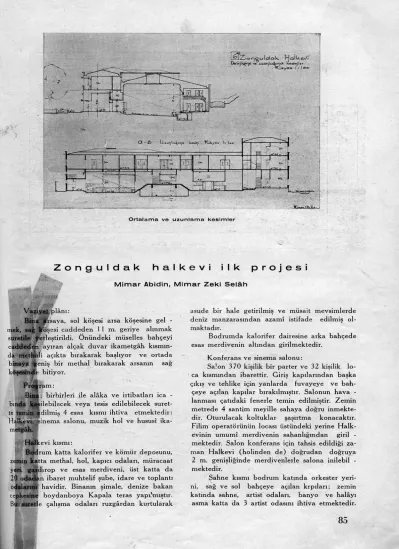

O r t a l a m a v e u z u n l a m a k e s i m l e r
Z o n g u l d a k h a l k e v i i l k p r o j e s i
M i m a r Abidin, M i m a r Z e k i S e l â h
Vaziyet plânı:
Bina irsava, sol köşesi aısa köşesine gel - inek, sağ köşesi caddeden 1 1 m. geriye alınmak
suretile yerleştirildi. Önündeki müselles bahçeyi caddeden ayıran alçak duvar ikametgâh kısmın- da methali açıkta bırakarak başlıyor ve ortada
binaya geniş bir methal bırakarak arsanın sağ köşesinde bitiyor.
Program:
Bina; birbirleri ile alâka ve irtibatları ica - bmda kesilebilecek veya tesis edilebilecek suret- te temin edilmiş 4 esas kısmı ihtiva etmektedir:
Halkevi, Sinema salonu, müzik hol ve hususî ika- metgâh.
Halkevi kısmı:
Bodrum katta kalorifer ve kömür deposunu, zemin katta methal, hol, kapıcı odaları, müracaat yari, gardırop ve esas merdiveni, üst katta da 20 odadan ibaret muhtelif şube, idare ve toplantı odalarını havidir. Binanın şimale, denize bakan cephesine boydanboya Kapala teras yapılmıştır.
Bu suretle çalışma odaları rüzgârdan kurtularak
asude bir hale getirilmiş ve müsait mevsimlerde deniz manzarasından azamî istifade edilmiş ol- maktadır.
Bodrumda kalorifer dairesine arka bahçede esas merdivenin altından girilmektedir.
Konferans ve sinema salonu:
Salon 370 kişilik bir parter vc 32 kişilik lo- ca kısmından ibarettir. Giriş kapılarından başka çıkış ve tehlike için yanlarda fuvayeye ve bah-
çeye açılan kapılar bırakılmıştır. Salonun hava - lanması çatıdaki fenerle temin edilmiştir. Zemin metrede 4 santim meyille sahaya doğru inmekte- dir. Oturulacak koltuklar şaşırtma konacaktır.
Filim operatörünün locası üstündeki yerine Halk- evinin umumî merdivenin sahanlığından giril - mektedir. Salon konferans için tahsis edildiği za- man Halkevi (holinden d e ) doğrudan doğruya
2 m, genişliğinde merdivenlerle salona inilebil - mektedir.
Sahne kısmı bodrum katında orkester yeri- ni, sağ ve sol bahçeye açılan krpıları; zemin katında sahne, artist odaları, banyo ve halâyı
asma katta da 3 artist odasını ihtiva etmektedir,
Z e m i n k a t p l â n ı
B i r i n c i k a t p l â n ı ı»; .•.( t,
" ' "i ' 1
İ n ş a a t
Umumî not:
G e ı e k y a p ı d a kullanılacak malzeme ve ge- rek inşaî kısımların şekil renk, cins ve e v ' a d ı en
küçük teferruatına k a d a r mutlak surette kontrol mimarlığınca tesbit ve tasdik edilecektir.
Betonarme temel ve iskelet:
Betonarme hesapları A l m a n nizamnamesine göre yapılacak, Zonguldak ( v e y a İstanbul) be- lediye fen heyetince tasdik edilecek ve kontrol mimarlığınca d a binanın mimarisine uygun olup olmıyacağı tahkik edildikten sonra tatbik edile- cektir.
Bina fazla saha kapladığından inbisat
nazarı itibara alınacaktır Bu için projede müsait yerler gösterilmiştir.
Yerinde yapılacak m u k a v e m e t tecrübelerine ve betonarme hesaplarına göre bina, münferit veya mütemadi betonarme kazık v e y a umumî üzerine kurulacaktır. Direk ve kirişler için müsait yerler, eb at ve şekiller mimarî tafsi- lât resimlerinde zikredilecektir.
Betonarmenin kalıp, demir, dozaj, karıştır- ma, döküm, priz, ve kalıp alma işleri Zonguldak
(veya İstanbul) belediye nizamnamesince itina ile tatbik edilecektir.
Sinema salonunun tavanı ters kirişli, müzik holün tavanı çift olacaktır.
n o t l a r ı
Taş duvar:
Binanın zemin kat seviyesinden aşağıda ka- lan kısımları 50 Sm. kalınlığında taş duvar işle- necek, temellerde vaziyetinin lüzum gösterdiği yerlere yapılacak duvarlarına mukavemet hesap- lar'na g ö ı e eb'at verilecektir.
Tuğla duvar:
Bina beden duvarları kireç harçlı 1 tuğla, bölmeler ç i m e r i o harçlı y a r ı m tuğla kalınlığında işlenecektir. Ses v e y a inbisat dolayısile 'üzüm gös- terilecek bölmeler 8 Sm. aralıklı çift yarım tuğla yepılacaktır.
Çatı:
Betonarme tavan üzerine çatı plânına göre kurulacak oturtma çatı y ü z d e 22 meyilli ve gizli olacaktır. Çatı yerli makine kiremidile örtülecek- tir. Çatı eteğile korkuluk arasında gizli dere 12 numara çinko ile 40 Sm. genişlik ve 15 Sm. de- rinlikte azamî itina ile akıntılı yapılacaktır. Kor- kuluk ile irtibat, şakulî borular yerleri ve konfe- rans salonu feneri çatı tafsilât resimlerile tesbit edilecektir.
Bacalar:
Kalorifer, mutfak ve müzik hol h a v a l a m a bacaları tafsilât resimleri mucibince betonarme başlıklı y a p ı l a r a k m a h y e hizasını 50 Sm. geçe - çektir.
Doğrama pencere ve kapılar:
Pencereler budaksız yerli çıralıdan doğra - ma tafsilâtı mucibince imtizaçlı olarak nikel ve- y a okside ispanyoletli kanat pencere olarak yapı- lacak, kanat geniş'iklerİ, yerlerine göre 50, 60, 70 Sm. pencere yüksekliği 1 60 Sm. olacaktır. Camlar
2 M. kalınlığında yarım dubya olacaktır.
Kapı ve camekânlar 2 tarafı kontrplâk kap- lı, pürüzlü arnavo camlı ve nikel takımlı olarak musaddak tafsilât resimlerine göre yapılıp asıla- caktır.
Umumî hollere açılan kapılar istenilen renk- te cilâlı diğerleri ve pencereler ripolin yağlıboyalı olacaktır.
Kalorifer:
Hesabat bir mütehassısa yaptırılacaktır.
Umumî esas dışarıda hararet ( 5 - ) iken ve ka- zanda sıcak su 50 - 60 dereceyi gösterir iken odalarda X 20, koridorlardan X 1 8, müzik holde X 18, konferans salonunda X 16, dere-
cei harareti gösterecektir. Kalorifer tesisatı A v - rupanın namlı fabrikalarının kazanları ve radya- törleri ile ve binanın dahilî güzelliğine halel ver- meksizin imal edilecektir.
İçeri sıva ve badana:
İçeri sıvalar a l a f r a n g a perdahlı kireç sıva olacaktır. B a d a n a l a r sinamada, müzik hol salon- larında umumî hol ve meclis odalarında Olsina, diğer kısımlarda kâmilen istenilen renklerde mer- mer b a d a n a olacaktır.
Merdivenler:
Methal merdivenleri mermer basamaklı, da- hilî merdivenler kâmilen ince taneli beyaz moza-
yik basamaklı olacak, tafsilât resimlerine göre profil alacaklardır.
Su tesisatı ve sıhhî tesisat:
Bitıaın hanyo, balâ ve mutfaklarının kirli suları münasip kuturda borularla muayyen nok- talardan indirilerek muntazam bacalardan 25 santimlik çimento künklere verilecektir.
Yağmur suları ve bu kirli sular birleşme bacalarından sonra beton sifonlardan geçerek
30 luk künklerle gösterilecek noktaya k a d a r sev- kolunacaktır.
Temiz su tesisatı açıkta galvanize borularla yapılacak, duvarlar 1,50 metre fayans kaplana - cak; musluk ve sair takımlar nikel olacaktır.
Elektrik:
Zil tesisatı — Elektrik zil tesisatı ankastıra olacak; liizum gösterilecek yerlerde tenvirat taf- silât resimlerine göre endirekt yapılacaktır.
Döşeme kaplamaları:
Zemin katta Halkevi methal ve holü mer- mer, konferans salonu zemin betonu üstüne çi - mento şap, müzik hol zemin betonu üstüne çiçekli mozayik çini; birinci katta şube odaları betonar- me üzerine çimento şap ve üzerine linolyom; ta- raşa ve mütebaki servis kısımları zeminde moza- yik çini olarak düşünülmüştür. Yalnız ikametgâh kısmının yatak odaları zemini ahşap yapılacaktır.
Binanın y u k a r ı d a yazılan bellibaşlı inşaat ve tefriş hususlarından başka yapılacak demir kapı, parmaklıklar, nikel tezyin motifleri b o y a ve kap- lama işleri, ışık, cam ve kâğıt işleri ileride tatbik ve kontrol mimarlığınca tafsilât resimleri ve şartnamelerle izhar edilecektir.
