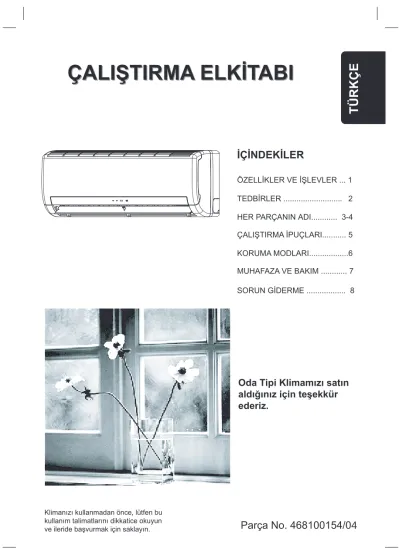

ÇALIŞTIRMA ELKİTABI
ÖZELLİKLER VE İŞLEVLER ... 1 TEDBİRLER ... 2 HER PARÇANIN ADI... 3-4 ÇALIŞTIRMA İPUÇLARI... 5
MUHAFAZA VE BAKIM ... 7 SORUN GİDERME ... 8
Oda Tipi Klimamızı satın aldığınız için teşekkür ederiz.
Klimanızı kullanmadan önce, lütfen bu kullanım talimatlarını dikkatice okuyun ve ileride başvurmak için saklayın.
KORUMA MODLARI...6
İÇİNDEKİLER
ÇALIŞTIRMA ELKİTABI
TÜRKÇE
Parça No. 468100154/04
ÖZELLİKLER VE İŞLEVLER ÖZELLİKLER VE İŞLEVLER
DİKEY HAVA SALINTISI
UYKU ZAMANI
Isıtma modu sırasında SUYKU düğmesine basıldığında, klimanın termostat ayarı çalışma süresince derece derece azaltılır; soğutma modu sırasında, termostat ayarı çalışma esnasında derece derece artırılır. Ayar süresine ulaşıldığında, cihaz kendiliğinden kapanır.
OTOMATİK DEĞİŞİİRME
KABLOSUZ UZAKTAN KUMANDA
ÇALIŞTIRMA ISI ARALIĞI
Besleme havasının dikey yönde otomatik dikey sallanması. Klimadan çıkan havayı oda içinde yaymak için kapak kendiliğinden yukarı ve aşağı yönde hareket eder.
Ayarlanan sıcaklığın korunması için otomatik olarak çalışma moduna (soğutma, kurutma, ısıtma) geçilir ve ayarlanan sıcaklık her zaman sabit tutulur.
Kablosuz Uzaktan Kumanda klimanın güvenilir bir şekilde çalıştırılmasına olanak sağlar.
Ev içi Ev dışı
Soğutma Isıtma
Üst Sınır Alt Sınır Üst Sınır Alt Sınır R410A & R407C
R22 Ev içi Ev dışı
Soğutma Isıtma
Üst Sınır Alt Sınır Üst Sınır Alt Sınır
TEDBİRLER TEDBİRLER
Tehlike
Bu klimayı kendiniz monte etmeye çalışmayın
Caution
Bu işaret maddi zararı gösterir.
Bu işaret can kaybı veya ciddi yaralanmayı gösterir.
Bu cihazda kullanıcı tarafından servis verilebilecek bir parça bulunmamaktadır.
Onarım için daima yetkili servis personeline danışınız.
Taşınırken, cihazın bağlantılarının sökülmesi ve kurulumu için yetkili servis personeline danışınız.
Doğrudan soğutma hava akımında uzun süre kalarak aşırı derecede soğumayın.
Çıkış noktasına veya giriş ızgaralarına parmağınızı veya diğer cisimleri sokmayın.
Güç besleme kablosunun ve benzerlerinin bağlantısını keserek klimayı çalıştırmayın veya durdurmayın.
Güç besleme kablosuna zarar vermemek için dikkatli olun.
Arıza olması halinde (yanma kokusu vb.), derhal çalışmayı durdurun, güç besleme fişinin bağlantısını kesin ve yetkili servis personeline danışın.
Bu cihazın güç besleme kablosu zarar görmüşse, özel amaçlı aletler ve özel kablo gerektiğinden sadece yetkili servis personeli tarafından değiştirilmelidir.
Cihaz küçük çocuklar veya zayıf kişiler tarafından gözetimsiz kullanılmak için değildir.
Çalıştırmadan önce lütfen klimayı en az 12 saat önceden ısıtın. Uzun bir süre kullanacaksanız lütfen gücü açık tutun.
Kullanım sırasında mesleki havalandırma sağlayın.
Hava akımını şömine ve ısı çıkaran cihazlara yönlendirmeyin.
Klimaya tırmanmayın veya üzerine herhangi bir cisim koymayın.
Cihazın içindeki nesnelere tutunmayın.
Klimanın üzerine vazo veya su kabı yerleştirmeyin.
Klimayı doğrudan suya maruz bırakmayın.
Güç besleme kablosundan çekmeyin.
Cihazı uzun süre kullanmayacaksanız güç kaynağını kapatın.
Kurulum sehpasında hasar olup olmadığını kontrol edin.
Hayvanları veya bitkileri hava akımının direkt olarak geçtiği yerlerde
bulundurmayın.
Klimadan çıkan suyu içmeyin.
Yiyeceklerin saklanacağı, bitkilerin ve hayvanların bulunacağı, hassas cihazların olduğu veya sanat çalışmalarının yer aldığı uygulamalarda kullanmayın.
Klimanın yakınında alev alabilen gazları kullanmayın.
Giriş ve çıkış ünitesin, kurarken, çocuklara zarar vermemek amacıyla gerekli tedbirleri alın.
Klimayı bir şömine veya diğer ısı yayan cihazların yakınıza kurmayın.
Herhangi bir elektrikli cihazın klimanın girişinden veya çıkışından en az bir metre uzakta olduğundan emin olun.
Giriş ızgarasını ve çıkış noktasını engellemeyin veya kapatmayın.
Sadece kurulan hava filtreleri ile çalıştırın.
Radyatör kanatçıklarına ağır basınç uygulamayın.
Isıtma esnasında bağlantı vanaları ısınır;
Dikkatli ele alın.
C G H I J K L
Not: Ünitenizde olmayan bazı işlevler varsa, lütfen ilgili talimatları gözardı edin.
ÇALIŞTIRMA İPUÇLARI ÇALIŞTIRMA İPUÇLARI
Uygun bir oda sıcaklığı ayarlayın; aşırı düşük oda sıcaklığı sağlığınız ve atıkların elektriği açısından iyi değildir. Sıcaklığı ayarını sık sık değiştirmeyin.
Soğutma sırasında, direkt güneş ışığından kaçının. Perdeleri ve tülleri kapalı tutun. Odadaki havayı serin tutmak için kapıları ve pencereleri kapatın.
Klima soğutma modunda iken ısı üretmesinden veya ısı çıkaran cihazları kullanmaktan kaçının.
Hava kapağının düzgün konumlandırıldığından emin olun: soğutma için yatay akış ve ısıtma için aşağı dikey akış.
Sol/sağ dikey hava bıçaklarını ayarlayarak oda sıcaklığını sabit tutun.
Hava kapağını ve sol/sağ hava bıçaklarını vücudunuz hava akımına maruz kalmayacak şekilde konumlandırın.
Uzun süreli kullanımlarda, pencereyi zaman zaman açarak odayı arada bir havalandırın.
Elektrik kesintisi olduğunda, mikro işlemci belleği korunur. Yeniden başlatıldığında, çalışma en son kaldığı yerden devam edecektir. Ancak, zamanlayıcı kullanılmışsa, uzaktan kumanda sadece cihaza
yönlendirildiğinde cihaz zamanlayıcı tarafından kapatılacaktır. Aksi halde elektrik kesintisi zamanlayıcı verisinin mikro işlemci belleğinden silinmesine sebep olacaktır.
Açtıktan sonra, soğuma, ısıtma ve kurutma işlemleri için 3 dakikadan daha uzun süre izin verin.
KURUTMA modu kullanıldığında, oda sıcaklığının 20ºC ve 27ºC arasında olduğundan emin olun. Bu aralığın dışında kullanıldığında, cihaz kendisini koruyabilir ve çalışmayabilir.
SERİN veya KURUTMA modları kullanıldığında, odanın bağıl neminin
%78’in altında olduğundan emin olun. Cihazın uzun süre yüksek nemde kullanılması halinde, hava çıkışında nem birikebilir ve damlay- abilir.
Mesken içi cihaz kontrol kapağı direkt güneş ışığına maruz bırakılması veya güçlü ışık olması halinde, uzaktan kumanda sinyalleri alınmayabilir. Bu gibi bir durumda, güneş ışığını engelleyin veya ışığı loşlaştırın.
Uzaktan kumanda 8 metrelik aralıkta çalışır. Bu aralığın dışında iseniz, uzaktan kumanda sinyallerin aktarılmasında zorluk çekebilir.
Mod Çalışma koşulları
KORUMA MODLARI (isteğe bağlı) KORUMA MODLARI (isteğe bağlı)
…’den koruma
Klimanız, dış hava sıcaklığına bakmaksızın onu her mevsimde ve her zaman kullanmanızı sağlayan birkaç otomatik koruma moduna sahiptir. Koruma modlarından bazıları aşağıda verilmiştir:
Soğutma Düşük dış hava
sıcaklığı İç mekan bobini
donuyor
Kontrollü çözüm
Donma koşullarına yaklaşırken dış mekan fanı ve kompresör durur. Çalışmaya otomatik olarak kaldığı yerden devam eder.
Çalışma göstergesi yanıp söner.
Yüksek dış hava
sıcaklığı Dış mekan bobini
aşırı ısınır Aşırı sıcak koşullara yaklaşırken
kompresörü durdurur.
Çalışmaya otomatik olarak kaldığı yerden devam eder.
Çalışma göstergesi yanıp söner.
Isıtma Düşük dış
hava sıcaklığı Dış mekan
buzlanması oluştu Dış mekan bobininin buzunu çözmek için kısa süreliğine Çalışmayı ısıtmadan soğutmaya geçirir.
Çalışma göstergesi yanıp söner.
Yüksek iç hava ve dış hava sıcaklığı
İç mekan bobini
aşırı ısınır Yüksek iç mekan bobini sıcaklığına yaklaşırken dış mekan fanı ve kompresör durur.
Çalışmaya otomatik olarak kaldığı yerden devam eder.
Çalışma göstergesi yanıp söner.
Not: Isıtma işleminden sonra üniteyi KAPALI konuma getirirken, ünite dış mekan bobini buz çözme işlemi gerçekleştirebilir. Böyle bir durumda kompresör, ünite KAPALI konuma getirildikten ve ünite menfezleri kapandıktan sonra bir süre daha çalışmaya devam eder. Bu özellik normal ünite çalışmasının bir parçasıdır.
Have temizleme filtresi
Have filtresi
MUHAFAZA VE BAKIM MUHAFAZA VE BAKIM
HAVA FİLTRESİNİN TEMİZLENMESİ
ÜNİTEYİ FİLTRELER OLMADAN ÇALIŞTIRMAYIN!
TEMİZLEME FİLTRESİNİN DEĞİŞTİRİLMESİ
1 filtrenin çıkarılması.
2 filtrenin yerine yerleştirilmesi.
KLİMANIN TEMİZLENMESİ
MEVSİM BAŞINDA
ELEKTRONİK SİSTEMİN KORUNMASI
Herhangi bir bakım prosedürünü yapmadan önce, klimayı
Prizden çıkardığınızdan emin olun.
Hava filtrelerini çıkarmak için paneli kaldırın, kilidini açmak amacıyla hava filtrelerini hafifçe yukarı itin, filtreleri çekerek çıkarın, filtreyi ılık sabunlu suda yıkayarak temizleyin ve iyice kurutun, filtreleri hizalayın ve yerine yerleştirin, yerine kilitlemek için ortaya iterek paneli kapatın.
Klimanız bir filtre temizleme göstergesi ile birlikte verildiyse, gösterge yandığında filtreleri temizle- mek üzere çıkarmanız gerekir. Temizledikten sonra göstergeyi kapatmak için Reset düğmesini kullanın.
Hava temizleme filtresi üniteden çıkarılmalıdır ve yılda bir kez değiştirilmelidir, aşağıdaki gibi göster:
Cihazı kuru bir bezle silin ve elektrikli süpürge ile temizleyin.
Klimanın yüzeyine zarar verebilecek sıcak su veya uçucu malzemeleri kullanmayın.
Hem giriş hem de çıkış ünitelerinde giriş ve çıkış havası akımını engelleyen herhangi bir engel
Olmadığından emin olun. Gücün düzgün bağlandığından emin olun.
Mesken içi ünite ve uzaktan kumanda TV’den, radyodan veya diğer elektronik cihazlardan en az 1 metre uzakta olmalıdır.
Mesken içi üniteyi direkt güneş ışığından veya aydınlıktan koruyun.
Not: Estas instruções também se aplicam a produtos com aparencia extena
diferente dos apresentados no manual.
SORUN GİDERME SORUN GİDERME
Sorun Sebebi Çare
Hizmete çağırmadan önce, lütfen aşağıdaki sık görülen arızaları kontrol edin ve gerektiğinde düzeltin.
Ünite çalışmıyor.
Beklemedeki gösterge yanmıyor
Ünite çalışmıyor.
Beklemedeki gösterge yanar.
Üniteden uzaktan kumanda komutu için düzgün yanıt vermiyor
Mesken içi cihazından hava üflenmiyor
SOĞUTMA, KURUTMA veya ISITMA derhal başlamıyor
Ünite işlevleri yeterli çalışmıyor
Ünite elektriğe bağlanmadı Elektrik kesintisi
Uzaktan kumanda arızalı
Uzaktan kumanda kilitli
IR sinyali üniteye ulaşmıyo
Uzaktan kumanda ile ünite arasındaki mesafe çok büyük veya yanlış açıdan bakıyor
Ünitedeki IR alıcısı güçlü ışık kaynağına maruz bırakılmış
Buz çözme koruma modu etkinleştirildi Ünite OTO FAN modunda Soğutma KURUTMA’da 3-dk. Komprasör gecikmeli başladı
Yanlış Sıcaklık ayarı
Yük veya oda boyutu için ünite kapasitesi yetersiz
Güç kablosunu takın Ana sigortayı kontrol edin
Uzaktan kumanda pillerini kontrol edin Daha yakın bir mesafeden çalıştırmaya çalışın Ünite kontrollerinden başlayın
Uzaktan kumandanın kilidini açın
Ünite ile uzaktan kumanda arasındaki engelleri kontrol edin.
Gerekli ise temizleyin.
Üniteye yakınlaşın.
Özellikle loş ışıklar, flörosan
ISITMA modunda normal çalışma DRY modunda normal çalıma
Bu modlar için normal çalışma
Sıcaklığı sıfırlayın Bayinize danışın
