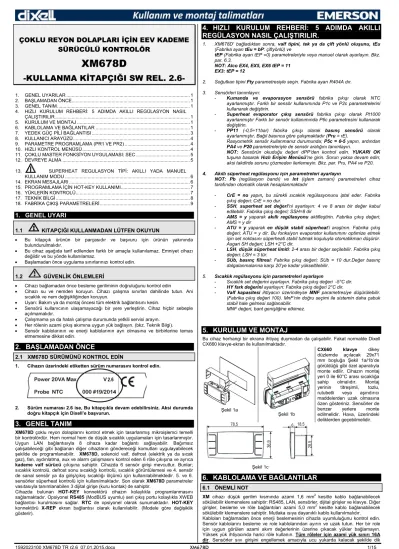

ÇOKLU REYON DOLAPLARI İÇİN EEV KADEME SÜRÜCÜLÜ KONTROLÖR
XM678D
-KULLANMA KİTAPÇIĞI SW REL. 2.6-
1.
GENEL UYARILAR ... 1
2.
BAŞLAMADAN ÖNCE... 1
3.
GENEL TANIM ... 1
4.
HIZLI KURULUM REHBERİ: 5 ADIMDA AKILLI REGÜLASYON NASIL ÇALIŞTIRILIR... 1
5.
KURULUM VE MONTAJ ... 1
6.
KABLOLAMA VE BAĞLANTILAR ... 1
7.
YEDEK GÜÇ PİLİ BAĞLANTISI ... 3
8.
KULLANICI ARAYÜZÜ ... 4
9.
PARAMETRE PROGRAMLAMA (PR1 VE PR2) ... 4
10.
HIZLI KONTROL MENÜSÜ ... 4
11.
ÇOKLU MASTER FONKSİYON UYGULAMASI: SEC ... 5
12.
DEVREYE ALMA ... 5
13.
SUPERHEAT REGULASYON TİPİ: AKILLI YADA MANUEL KULLANIM MODU ... 6
14.
EKRAN MESAJLARI ... 6
15.
PROGRAMLAMA İÇİN HOT-KEY KULLANIMI ... 7
16.
YÜKLERİN KONTROLÜ ... 7
17.
TEKNİK BİLGİ ... 8
18.
FABRİKA ÇIKIŞ PARAMETRELERİ ... 9
1. GENEL UYARI
1.1 KITAPÇIĞI KULLANMADAN LÜTFEN OKUYUN
Bu kitapçık ürünün bir parçasıdır ve başvuru için ürünün yakınında bulundurulmalıdır.
Bu cihaz aşağıda tarif edilenden farklı bir amaçla kullanılamaz. Emniyet cihazı değildir ve bu yönde kullanılamaz.
Başlamadan önce uygulama sınırlarınızı kontrol edin.
1.2 GÜVENLİK ÖNLEMLERİ
Cihazı bağlamadan önce besleme geriliminin doğruluğunu kontrol edin
Cihazı su ve nemden koruyun. Cihazı çalışma sınırları dahilinde tutun. Ani sıcaklık ve nem değişikliğinden koruyun.
Uyarı: Bakım ya da montaj öncesi tüm elektrik bağlantısını kesin.
Sensörü kullanıcının ulaşamayacağı bir yere yerleştirin. Cihaz hiçbir sebeple açılmamalıdır.
Çalışmama ya da hatalı çalışma durumunda yetkili servisi arayın.
Her rölenin azami çıkış akımına uygun yük bağlayın. (bkz. Teknik Bilgi).
Sensör kablolarının ve enerji kablolarının ayrı olmasına ve birbirlerine temas etmemesine dikkat edin.
2. BAŞLAMADAN ÖNCE
2.1 XM678D SÜRÜMÜNÜ KONTROL EDİN
1. Cihazın üzerindeki etiketten sürüm numarasını kontrol edin.
2. Sürüm numarası 2.6 ise, Bu kitapçıkla devam edebilirsiniz. Aksi durumda doğru kitapçık için Dixell’e başvurun.
3. GENEL TANIM
XM678D çoklu reyon dolaplarını kontrol etmek için tasarlanmış mikroişlemci temelli bir kontrolördür. Hem normal hem de düşük sıcaklık uygulamaları için tasarlanmıştır.
Uygun LAN bağlantısıyla 8 cihaza kadar bağlantı sağlayabilir. Bağımsız çalışabileceği gibi bağlanan diğer cihazların göndereceği komutları uygulayabilecek şekilde de programlanabilir. XM678D, solenoid valf, defrost (elektrik ya da sıcak gaz), fan, aydınlatma, aux ve alarm çalışmasını kontrol eden 6 röle çıkışına ve ayrıca kademe valf sürücü çıkışına sahiptir. Cihazda 6 sensör girişi mevcuttur. Bunlar;
sıcaklık kontrolü, defrost sonu sıcaklığı kontrolü, sıcaklık görüntülemesi ve 4. sensör de sanal sensör ya da giriş/çıkış sıcaklığı ölçümü için kullanılabilmektedir. 5. ve 6.
sensörler süperheat kontrolü için kullanılmaktadır. Son olarak XM678D parametreler vasıtasıyla tanımlanabilen 3 dijital girişe (kuru kontak) de sahiptir.
Cihazda bulunan HOT-KEY konnektörü cihazın kolaylıkla programlanmasını sağlamaktadır. Opsiyonel RS485 (ModBUS uyumlu) seri çıkış portu kolaylıkla XWEB bağlantısı kurulmasını sağlar. RTC de opsiyonel olarak sunumaktadır. HOT-KEY konnektörü X-REP ekran bağlantısı olarak kullanılabilir. (Modele göre değişiklik gösterir).
4. HIZLI KURULUM REHBERİ: 5 ADIMDA AKILLI REGÜLASYON NASIL ÇALIŞTIRILIR.
1. XM678D’ bağladıktan sonra, valf tipini, tek ya da çift yönlü oluşunu, tEu (Fabrika ayarı tEu = bP: çiftyönlü) ve
tEP (Fabrika ayarı tEP =0) parametreleriyle veya manuel olarak ayarlayın. Bkz.
par. 6.3.
NOT: Alco EX4, EX5, EX6 tEP = 11 EX3: tEP = 12
2. Soğutkan tipini Fty parametresiyle seçin. Fabrika ayarı R404A dır.
3. Sensörleri tanımlayın:
- Kumanda ve evaporasyon sensörü fabrika çıkışı olarak NTC ayarlanmıştır. Farklı bir sensör kullanımında P1c ve P2c parametrelerini kullanarak değiştirin.
- Superheat evaporator çıkış sensörü fabrika çıkışı olarak Pt1000 ayarlanmıştır Farklı bir sensör kullanımında P6c parametresini kullanarak değiştirin.
- PP11 (-0,5÷11bar) fabrika çıkışı olarak basınç sensörü olarak ayarlanmıştır. Bağıl basınca göre çalışmaktadır (Pru = rE).
Rasyometrik sensör kullanmanız durumunda; P5c = 0-5 yapın, ardından PA4 ve P20 parametreleriyle de sensör aralığını tanımlayın.
NOT: Sensörün okuduğu değeri dPP’den kontrol edin. YUKARI OK tuşuna basarak Hızlı Erişim Menüsü’ne girin. Sorun yoksa devam edin;
aksi takdirde sorunu çözmeden ilerlemeyin. Bkz. par. Pru, PA4 ve P20.
4. Akıllı süperheat regülasyonu için parametreleri ayarlayın
NOT: Pb (regülasyon bandı) ve Int (işlem zamanı) parametreleri cihaz tarafından otomatik olarak hesaplanmaktadır
- CrE = no yapın, bu sürekli sıcaklık regülasyonunu iptal eder. Fabrika çıkış değeri; CrE = no dur.
- SSH, superheat set değeri’ni ayarlayın: 4 ve 8 arası bir değer kabul edilebilir. Fabrika çıkış değeri; SSH=8 dir
- AMS = y yaparak akıllı regülasyonu aktifleştirin. Fabrika çıkış değeri;
AMS = y dir
- ATU = y yaparak en düşük stabil süperheat’i araştırın. Fabrika çıkış değeri; ATU = y dir. Bu fonksiyon evaporator kullanımını optimize etmek için set noktasını süperheati stabil tutmak koşuluyla otomatikman düşürür.
Asgari SH değeri; LSH +2°C dir.
- LSH, düşük süperheat limiti: 2-4 arası bir değer seçilebilir. Fabrika çıkış değeri; LSH = 3 tür.
- SUb, basınç filtresi: Fabrika çıkış değeri; SUb = 10 dur.Değer basınç dalgalanmalarına karşı 20’ye kadar yükseltilebilir.
5. Sıcaklık regülasyonu için parametreleri ayarlayın
- Sıcaklık set değerini ayarlayın. Fabrika çıkış değeri -5°C dir.
- HY fark değerini ayarlayın: Fabrika çıkış değeri 2°C dir.
- Valf kapasitesi ihtiyacın üzerindeyse MNF parametresiye düşürülebilir.
(Fabrika çıkış değeri 100). MnF’nin doğru seçimi ile sistemin daha çabuk stabil hale gelmesi sağlanabilir.
MNF değeri, bant genişliğine etkimez.
5. KURULUM VE MONTAJ
Bu cihaz herhangi bir ekrana ihtiyaç duymadan da çalışabilir. Fakat normalde Dixell CX660 klavye-ekran ile kullanılmaktadır.
Şekil 1a
Şekil 1b
CX660 klavye dikey düzlemde açılacak 29x71 mm boşluğa Şekil 1a/1b’de görüldüğü gibi özel aparatıyla monte edilir. Cihazın montaj yeri 0 ile 60°C arası sıcaklığa sahip olmalıdır. Montaj yerinin titreşimli, tozlu, rutubetli veya aşındırıcı maddelerden uzak olmasına özen gösteriniz. Sensörler de benzer yerlere monte edilmelidir. Hava, üzerindeki deliklerden geçebilmelidir.
Şekil 1c
6. KABLOLAMA VE BAĞLANTILAR
6.1 ÖNEMLİ NOT
XM cihazı düşük gerilim kısmında azami 1,6 mm2 kesitte kablo bağlanabilecek sökülebilir klemenslere sahiptir: RS485, LAN, sensörler, dijital girişler ve klavye. Diğer girişler, besleme ve röle bağlantıları azami 5,0 mm2 kesitte kablo bağlanabilecek sökülebilir klemenslere sahiptir. Mutlaka ısıya dayanıklı kablo kullanılmalıdır.
Kabloları bağlamadan önce enerji beslemesinin cihazla uyumluluğunu kontrol edin.
Sensör kablolarını besleme ve role kablolarından ayırın ve uzak tutun. Her bir role için uygun görülen azami akım değerlerinin üzerine çıkacak yükler bağlamayın.
Yüksek yük ihtiyacında harici röle kullanın. Tüm röleler için azami yük sınırı 16A dir. Sensörler sıvı girişini engellemek amacıyla ucu yukarda kalacak şekilde dik
pozisyonda monte edilmelidir. Doğru bir ölçüm için termostat sensörünün hava akımlarından uzağa yerleştirilmesi gerekmektedir. Defrost sensörünün evaporatörün en soğuk yerine, ısıtıcılardan uzağa konulması gerekmektedir.
6.2 XM678D
6.3 VALF BAĞLANTISI VE YAPILANDIRILMASI 6.3.1 Kablo tipi ve azami kablo uzunluğu
Valf bağlantısı için 0.823 mm² asgari kesitte blendajlı kablo kullanılmalıdır(AWG18).
Yukardaki kesitte burgulu blendajlı kablo tavsiye edilmektedir. Blendaj, herhangi bir toprak girişine bağlanmamalıdır.
XM cihazı ile valf arasındaki mesafe 10 m’yi geçmemelidir.
6.3.2 Valf seçimi
Olası problemleri engellemek için bağlantı yapılmadan önce valf sürücüsünün doğru parametrelerle ayarlanması gerekmektedir.
a. Motor tipini seçin (tEU parametresi)
b. Valfin aşağıdaki tEP parametre tablosunda olduğunu koktrol edin.
DOĞRU AYAR İÇİN AŞAĞIDAKİ TABLOYU KONTROL EDİN
!!!!! Her durumda valf üreticisinin verileri temel olarak alınmalıdır. Hatalı ayar sebebiyle oluşabilecek zarardan Dixell sorumlu tutulamaz!!!!!!
tEP Model LSt
(steps
*10) uSt (steps
*10) CPP (mA*
10) CHd (mA*
10) Sr (step/
s) tEu (bip/
unip) HSF (Half /full)
0 Manuel ayar Par Par Par Par Par Par Par
1 Danfoss ETS-25/50 7 262 10 10 300 bP FUL
2 Danfoss ETS-100 10 353 10 10 300 bP FUL
3 Danfoss ETS-
250/400 11 381 10 10 300 bP FUL
4 Sporlan SEI .5 to 11 0 159 16 5 200 bP FUL
5 Sporlan SER 1.5 to
20 0 159 12 5 200 bP FUL
6 Sporlan SEI 30 0 319 16 5 200 bP FUL
7 Sporlan SER(I)
G,J,K 0 250 12 5 200 bP FUL
8 Sporlan SEI-50 0 638 16 5 200 bP FUL
9 Sporlan SEH(I)-100 0 638 16 5 200 bP FUL
10 Sporlan SEH(I)-175 0 638 16 5 200 bP FUL
11 Emerson EX4-EX5- 5 75 50 10 350 bP FUL
tEP Model LSt
(steps
*10) uSt (steps
*10) CPP (mA*
10) CHd (mA*
10) Sr (step/
s) tEu (bip/
unip) HSF (Half /full) EX6
12 Emerson EX3 2 32 0 0 50 uP HAF
Kullanacağınız valfin tabloda bulunması durumunda tEP parametresi vasıtasıyla doğru seçimi yapabilirsiniz. Kablo bağlantısı için aşağıdaki tablodan yararlanabilirsiniz. Farklı imalatçılar için farklı bağlantı şekilleri bulunmaktadır.
4 KABLOLU VALFLER (ÇİFTYÖNLÜ)
Klemens
Numarası ALCO
EX4/5/6/7/8
SPORLAN SEI-SEH-
SER
DANFOSS ETS
45 MAVİ BEYAZ SİYAH
46 KAHVE SİYAH BEYAZ
47 SİYAH KIRMIZI KIRMIZI
48 BEYAZ YEŞİL YEŞİL
5-6 KABLOLU VALFLER (TEKYÖNLÜ) Klemens
Numarası SPORLAN SAGINOMIYA
45 TURUNCU TURUNCU
46 KIRMIZI KIRMIZI
47 SARI SARI
48 SİYAH SİYAH
49 – Ortak GRİ GRİ
BAĞLANTI YAPILDIKTAN SONRA, VALF KONUMLANMASININDAN EMİN OLMAK İÇİN CİHAZI KAPATIP AÇINIZ.
6.4 EMERSON EX3 VALF KABLO BAĞLANTISI XM678D VE EX3 BAĞLANTISI
EX3 valf üzerinde entegre bir solenoid valf ve kademe motoru bulunur.
6.4.1 SOLENOİD VALF BAĞLANTISI
a. Solenoid valf bobin gerilimiyle röle çıkış geriliminin aynı olmasını sağlayın.
b. oA1 veya oA6 = E3r (EX3 solenoid bobini) ayarlayın. Farklı bir ayar solenoid valfin arızalanmasına sebep olacaktır.
c. oA1 = E3r ayarı durumunda solenoid valfi 11-12 no’lu klemense bağlayın.
d. oA6 = E3r ayarı durumunda solenoid valfi 17-18 no’lu klemense bağlayın.
NOT
Solenoid bobinine sıcaklık regülasyonu durumunda her zaman enerji gelecektir.
Sıcaklık regülasyonu olmama ve cihazın kapatılması durumunda enerji kesilecektir.
6.4.2 Kademe valf bağlantısı
EX3 tekyönlü valf aşağıdaki gibi bağlanmalıdır.
XM678D EX3
Klemens 49 Gri kablo Klemens 48 Mavi kablo Klemens 47 Siyah kablo Klemens 46 Kahverengi kablo Klemens 45 Beyaz kablo
Ö.U. EX3 bağlantısı; oA1 = E3r ve 230V solenoid valf bobini ile (EX3-C230)
230 V besleme
Analog ÇIKIŞ 4..20mA Veya 0..10V HOTKEY
Soketi
Gri Mavi Siyah Kahve
Beyaz
6.5 MUTLAK AZAMI GÜÇ
XM678D oldukça geniş bir yelpazede kademeli valf sürebilir. Aşağıdaki tabloda cihazın kademe bağlantısı durumunda sürebileceği azami akım değerleri bulunmaktadır. TF20D DIXEL transformatör kullanılmalıdır.
NOT: Valfin elektrik tüketimi soğutma kapasitesine bağlı değildir. Çalıştırmadan önce Valfin kullanma kitapçığından azami akım değerini kontrol ediniz. Valfin akım değerlerinin aşağıdaki tablodaki değerleri aşmadığından emin olun.
VALF TİPİ
ÇİFTYÖNLÜ VALFLER (4 kablolu)
Azami Akım 0.9A TEKYÖNLÜ VALFLER
(5-6 kablolu) Azami Akım 0.33A
6.6 HARİCİ EKRAN-KLAVYE CX660
XM678D klavyesiz de kullanılabilmektedir.
Polarite:
Klemens [34] [-]
Klemens [35] [+]
Uzun mesafeler için AWG 18 veya muadil blendajlı kablo kullanın.
Azami mesafe: 30m
6.7 LAN BAĞLANTISI
Senkronize defrost özelliğini kullanabilmek için (master-slave fonksiyonu) bir LAN bağlantısı oluşturmanız gerekmektedir. Kurulum için aşağıdaki adımları izleyin:
1) Blendajlı bir kablo ile tüm cihazların (azami 8 adet) [38] [-] ve [39] [+] numaralı klemensleri birbirine bağlayın;
2) Adr parametresi her bir cihaza vereceğiniz tanımlama numarasıdır. Herbir Adres numarası farklı olmalıdır, aksi takdirde senkronize defrost ve izleme sistemi bağlantısı düzgün çalışmayabilir. (Adr, aynı zamanda ModBUS adresidir.) Doğru bağlantı şekli aşağıda dikkatlerinize sunulmuştur:
LAN bağlantısının doğru yapılması durumunda yeşil LED yanacaktır. Yeşil LED yanıp sönüyorsa bağlantıda hata vardır.
Cihazlar arası izin verilen azami mesafe 30m dir.
6.8 SUPERHEAT KONTROL SENSÖRLERİ
Sıcaklık Sensörü: Pb6 [19] - [20] numaralı klemenslere bağlanır.
Sensör tipini P6C parametresi ile ayarlayın.
Basınç transmiteri: Pb5 klemensler:
[21] = sinyal girişi; [22] = 4to20mA için enerji beslemesi; [20] = GND; [23] = +5Vdc rasyometrik basınç transmiteri için enerji beslemesi.
Transmiter ayarlarını P5C parametresiyle yapınız.
6.9 ÇOKLU REYON UYGULAMALARINDA TEK BASINÇ TRANSMITERİ KULLANIMI
Düzgün çalışan bir LAN bağlantısı olduğunda (Tüm XM678D’lerde yeşil LED yanıyor) ağdaki sadece bir XM678D’ye tek bir basınç transmiteri eklemeniz yeterlidir.
Devamında, okunan basınç değeri ağdaki tüm cihazlar tarafından da okunabilecektir.
YUKARI OK tuşuna basarak hızlı seçim menüsüne girmek ve aşağıdaki değerleri okumak mümkün olacaktır:
dPP = ölçülen basınç (sadece master cihazda);
dP5 = basınç sıcaklık dönüşümü ile transmiterden okunan sıcaklık değeri;
rPP = uzak cihazdan okunan basınç değeri (sadece slave cihazlarda).
Hata mesaj örnekleri:
dPP = Err yerel transmitter hatalı bilgi okuyor, basınç P5C parametresi ile tanımlanan aralık dışında. Her iki hatayı değerlendirin ve gerekiyorsa transmiteri değiştirin;
rPF uzaktaki transmiter hata veriyor. LAN bağlantısını kontrol edin, hata yoksa transmitter bağlantısını kontrol edin.
SUPERHEATLE İLGİLİ SON KONTROLLER Hızlı erişim menüsünde:
dPP okunan basınç değeridir;
dP6 evaporatör çıkışındaki gaz sıcaklığıdır;
SH superheat değeridir. nA veya Err mesajı, o anda ölçüm yapılamadığı ve değer gösteremediği anlamına gelmektedir.
6.10 İZLEME SİSTEMİ NASIL BAĞLANIR
1) Klemensler [36] [-] ve [37] [+].
2) Burgulu blendajlı kablo kullanın.
Örneğin Belden® 8762, 8772 veya cat 5 kablo.
3) Azami mesafe 1 km.
4) Blendajı toprağa ya da GND klemenslerine bağlamayın. İzole bant sararak, istenmeyen temasları engelleyin.
Her LAN ağı için sadece bir RS485 bağlantısı yeterli olacaktır.
Adr parametresi her bir cihaza vereceğiniz tanımlama numarasıdır. Herbir Adres numarası farklı olmalıdır, aksi takdirde senkronize defrost ve izleme sistemi bağlantısı düzgün çalışmayabilir. (Adr, aynı zamanda ModBUS adresidir).
6.11 DİJİTAL GİRİŞLER
1) [30] ile [33] arasındaki klemensler kuru kontaktır;
2) Bir metreden uzun mesafeler için blendajlı kablo kullanın;
Her bir giriş için, çalıştırma polaritesi, giriş fonksiyonu ve sinyal gecikmesi tanımlaması mutlaka yapılmalıdır.
Tanımlama için kullanılacak parametreler i1P, i1F, i1d dir. i1P; cL = kapanınca aktif;
oP = açıkken aktif. i1F; EAL = harici alarm, bAL = önemli kilit alarmı, PAL = basınç anahtar alarmı, dor = kapı anahtarı, dEF = harici defrost, AUS = aux role aktivasyon komutu, LiG = aydınlatma aktivasyonu, OnF = cihaz On/OFF, FHU = bu tanımlamayı kullanmayın, ES = gündüz/gece, HdY = bu tanımlamayı kullanmayın. Aktivasyon gecikme parametresi i1d dir. Diğer dijital girişler için de (i2P, i2F, i2d, i3P, i3F, i3d) aynı parametre değerleri geçerlidir.
6.12 ANALOG ÇIKIŞLAR
4 to 20mA veya 0 to 10Vdc seçilebilir
Bağlantı için CABCJ15 kablo kullanılır
[39] numaralı klemensin yanında 2-pin konnektör şeklinde bulunmaktadır. Bu çıkışı buğu önleme ısıtıcı kontrolörlerini (XRPW500) ya da fan hız regülatörlerini (XV...D yada XV...K) kontrol etmek için kullanmak mümkündür.
7. YEDEK GÜÇ PİLİ BAĞLANTISI
7.1 XEC SUPERCAP BAĞLANTISI
XEC Supercap Dixell ürünleriyle kullanılmak için tasarlanmıştır (XM678D, XEV, IEV ve diğerleri); Dixell cihazlarıyla uyumluluğu cihazın kullanım kitapçığından mutlaka sağlanmalıdır.
Kararsız kalma durumunda lütfen Dixell Servis Departmanı’na başvurun.
!!!!! ÖNEMLİ !!!!!
XEC Supercap ve XM678D farklı trafolardan beslenmelidir; bu kurala uyulmaması XEC Supercap ve / veya XM678D cihazlarının zarar görmesine sebep olacaktır.
Kablo bağlantısı
XM678D XEC
Klemens 61 (+) Klemens 4 (12Vdc) Klemens 62 (-) Klemens 3 (gnd)
7.2 EMERSON ECP-024 BAĞLANTISI
Emerson ECP-024 şarj edilebilir pil XM678D’ye bağlanarak elektrik kesintisi esnasında kademe valfin kapatılmasını sağlar.
Kablo bağlantısı
XM678D ECP-024
Klemens 61 (+) Klemens + Klemens 62 (-) Klemens -
Lütfen kullanım koşulları ve sınırları için ECP-024 kullanma kitapçığına bakınız.
8. KULLANICI ARAYÜZÜ
8.1 KUMANDA ARAYÜZÜ
8.2 IKONLAR
Soğutma Çıkışı
↓ İkonlardan biri
yanıyorsa çıkış aktifdir, yanıp sönen ikon gecikme tanımlandığını belirtir.
ÖLÇÜ BİRİMLERİ
°C, Bar ve (zaman) ikonları yapılan secime göre yanar.
Işık → ← Fan
Defrost → AUX ← Yardımcı Röle Enerji
Tasarrufu → ← Multimaster Devrede
Genel alarm
→ ← Saat / zaman
PROGRAMLAMA ESNASINDA: ölçü birimleri yanıp söner.
8.3 KLAVYE KOMUTLARI Tekil komutlar:
IŞIK rölesi Işık düğmesine basın.
AUX rölesi Alt OK’a basın.
Manuel defrost 3 sn defrost tuşuna basın
AÇ/KAPA 3 sn AÇ/KAPA düğmesine basın (fonksiyon aktif ise).
Energy Saving 3 sn AÇ/KAPA düğmesine basın (fonksiyon aktif ise).
Çift komutlar:
Klavyeyi kilitlemek için (Pon) ya da kilidi açmak için (PoF) 3 sn basılı tutun.
Programlama modundan ya da menüden çıkmak için kullanın; rtC ve EEV alt menüsünde bu kombinasyon üst menüye dönüşü sağlar.
3 sn basılı tutmak 1. Kademe program menüsüne erişimi sağlar.
8.4 HAVA SICAKLIĞI REGÜLASYONU İÇİN SET DEĞERİ NASIL DEĞİŞTİRİLİR
Termostat set noktası hava sıcaklığını regüle etmekte kullanılacak değerdir.
Regülasyon çıkışı röle ya da elektronik valf tarafından kontrol edilmektedir.
BAŞLANGIÇ SET düğmesine 3 sn basın, ölçüm değerleri yanıp sönmeye başlar.
Değer
değiştirme veya
OK tuşları vasıtasıyla LS ve US parametre değerleri arasına ayarlamak mümkündür.
ÇIKIŞ
SET düğmesine basarak yeni değeri onaylamak mümkündür. Değer 2 sn daha yanıp sönerek hafızaya alınır.
Herhangi bir zamanda 10 sn bekleyerek menüden çıkış mümkündür. SET düğmesine basıp bırakmak 60 sn boyunca SET değerinin gösterilmesini sağlar.
9. PARAMETRELER NASIL PROGRAMLANIR (PR1 AND PR2)
Cihazın 2 programlama seviyesi bulunur: Pr1 (doğrudan erişim) ve Pr2 (şifreli erişim).
Pr1
ERİŞİMİ 3 sn boyunca basılı tutun (Pr1).
Öğe
seçimi veya OK’larla parametre veya alt menüde gezinin.
Değer
gösterimi SET düğmesine basın.
Değiştirme veya OK’larla değeri değiştirin.
Onay ve
saklama SET düğmesine basın: değer 3 sn yanıp söner ve sıradaki parametreye geçer.
ÇIKIŞ Programlama modundan hemen çıkar. Ayrıca hiç bir tuşa basmadan 10 sn bekleyerek de çıkılabilir.
9.1 “PR2” MENÜSÜNE NASIL GİRİLİR Pr2 menüsüne girmek için:
1. Pr1 menüsüne girin;
2. AŞAĞI OK düğmesine PR2 görünene kadar basın ve SET düğmesine basın;
3. Ekranda PAS yanıp söner, birkaç saniye bekleyin;
4. Ekranda “0 - -” görününce AŞAĞI ve YUKARI OK ve SET düğmeleriyle şifreyi girin [321].
GENEL YAPI: İlk iki parametre (rtC ve EEV) kendi alt menü ve parametrelerine sahiptir.
SET+YUKARI tuşları rtC veya EEV alt menülerinde bir üst menüye çıkışı sağlar,
SET+YUKARI parametre listesinde menüden çıkışı sağlar.
9.2 “PR1” ↔ “PR2” ARASI PARAMETRE KAYDIRMA
Pr2’ye girin; parametreyi seçin; [SET + AŞAĞI OK] tuşlarına basın; sol tarafta yanan LED parametrenin Pr1‘de görünmesini sağlar, sol tarafta LED yanmazsa parametre Pr1‘de görüntülenmez (sadece Pr2).
10. HIZLI KONTROL MENÜSÜ
Bu menü sensör listesini, superheat değerini, valf kademesini ve benzeri diğer bilgileri içerir. nP ya da noP değerleri sensör olmadığı ya da bilgi akışı olmadığı anlamını taşır. Err değeri ölçümün aralık dışında olduğunu, sensör zarar gördüğünü, bağlı olmadığını ya da yanlış tanımlandığını gösterir.
Menüye giriş
YUKARI OK tuşuna bir kere basın. Menü 3 dakika süreyle ekranda kalır. Herhangi bir hareket olmazsa otomatik olarak kapanır.
Gösterilecek değerler cihazın ayarlarına göre değişmektedir.
IŞIK
Işık rölesini AÇ/KAPA
SET
Bas bırak: Set dercesini gösterir
YUKARI OK
Bas bırak : Hızlı Menü 3” basılı tut : SEC menü
Parametrelerde dolaşma, değer arttırma
AŞAĞI OK Bas bırak: AUX rölesini AÇ/KAPA
ON/OFF
3” basılı tut: cihazı AÇ/KAPA Parametrelerde dolaşma, değer azaltma
PR1 erişimi
Saat alt menüsü
EEV alt menüsü
ÇIKIŞ
veya
Tuşlarını kullanarak
seçim yapın, sonra Tuşuna basarak değeri görün veya
sonraki parametre-
ye geçin.
HM Saat menüsüne geçiş ya da RTC alarm reseti;
An Analog çıkış değeri;
SH Superheat değeri. nA = değer yok;
oPP Valf açılma oranı.
dP1 (Pb1) 1. Sensörün okuduğu değer.
dP2 (Pb2) 2. Sensörün okuduğu değer.
dP3 (Pb3) 3. Sensörün okuduğu değer.
dp4 (Pb4) 4. Sensörün okuduğu değer.
dP5 (Pb5) 5. Sensörün ya da transmiterin okuduğu değer.
dP6 (Pb6) 6. Sensörün okuduğu değer dPP Transmiterin (Pb5) okuduğu basınç değeri.
rPP Sanal basınç sensörü, sadece “Slave” cihazda.
L°t Asgari oda sıcaklığı;
H°t Azami oda sıcaklığı;
dPr Sıcaklık regülasyonu için sanal sensör [rPA ve rPb];
dPd Defrost yönetimi için sanal sensör [dPA];
dPF Fan yönetimi için sanal sensör [FPA];
rSE Gerçek sıcaklık regülasyon set noktası: Buradaki değer SET, HES ve/veya eğer fonksiyonu açılmışsa dinamik set noktası değerlerinin toplamıdır.
Çıkış Tuşlarına beraber basın ya da 60 sn bekleyin
11. MULTIMASTER FONKSİYON MENÜSÜ: SEC
ikonu yandığında SEC fonksiyonu devrededir. Bu fonksiyon, LAN bağlantısı ile birbirine bağlı cihazların uzaktan klavye ile programlanabilmesini sağlar. Bunun için klavyenin programlanacak cihaza fiziksel olarak bağlanmış olması gerekmez.
İşlem Tuş veya
görüntü Notlar
Menüye giriş YUKARI OK tuşuna 3 sn basılı tutun, ikonu yanacaktır.
İşlem için
bekleyin SEC İşlem yapabilmek için ekranda SEC yazmasını bekleyin.
Bağlantı
listesine giriş SET tuşuna basın. Ağ fonksiyonları listesi görüntülenecektir.
Fonksiyon
seçimi veya
LOC ALL SE1 SEn SE8
Sadece yerel cihaza erişim.
Tüm cihazlara erişim.
1ci Adr (*) cihaza erişim
…
8ci Adr (*) cihaza erişim
Onaylama SET tuşuna bassarak onaylayın.
Çıkış SET ve YUKARI OK tuşlarına basarak ya da
10 sn bekleyerek çıkın.
(*) LAN bağlantılı cihazlar Adr parametrelerine göre sıralanmaktadır (artan sırayla).
ÖRNEKLER:
1. Bağlantılı tüm cihazlarda aynı parametreleri değiştirmek için: Menüye girin.
ALL seçip onaylayın. Menüden çıkın. Programlama menüsüne girin ve değiştirmek istediğiniz parametre(ler)yi değiştirin.
Yeni değer(ler) bağlı tüm cihazlarda değişecektir.
2. Sadece [Adr = 35] cihazındaki parametreyi değiştirmek için: Menüye girip listeden aradığınız cihazı bulun ([Adr = 35] için görüntülenen). Menüden çıkın.
Programlama menüsüne girin ve değiştirmek istediğiniz parametre(ler)yi değiştirin.
3. nod alarmı olması durumunda: Menüye girin. LOC seçip onaylayın. Menüden çıkın.
PROGRAMLAMA PROSEDÜRÜ SONUNDA, “LOC” SEÇENEĞİNİ SEÇİN.
BÖYLELİKLE İKONU SÖNECEKTİR!!
11.1 SENKRONİZE DEFROST
Senkronize defrost LAN bağlantısı sayesinde çoklu cihazların defrost yönetiminin yapılabilmesini sağlar. Bu sayede birçok cihaz defrost başlangıcını ve bitişini senkronize olarak yapabilir.
Adr parametreleri birbirinden farklı olmalıdır. Aksi takdirde defrost doğru şekilde yönetilemez.
BAŞLA 3 sn basılı tutun, rtC veya farklı bir parametre görüntülenecektir. Değer yanıp sönmeye başlar.
Adr Bul AŞAĞI OK tuşuyla Adr parametresini bulun ve SET tuşuna basın.
Adr’yi
değiştirin veya
Adr parametresi için değer girin ve SET’e basarak onaylayın.
ÇIKIŞ Her iki tuşa aynı anda basın ya da 10 sn bekleyin.
LSn ve LAn parametreleri sadece değerleri görüntülemek içindir (read only). Örnek tanımlama için bakınız:
RTC İLE GÜNLÜK DEFROST: [EdF = rtC]
IdF Parametresi: emniyet sebebiyle Idf değerini iki Ld parametresi arasındaki farka +1 ekleyerek seçilmelidir. IdF zamanlaması her defrost akabinde ya da cihaz enerjilendiğinde tekrar çalışır.
DEFROST BAŞLANGICI: Ld1 ile Ld6 ya da Sd1 ile Sd6 parametrelerine göre başlar.
DEFROST BİTİŞİ: sensörlerin dtE sıcaklığına ulaşması ya da azami MdF zamanına ulaşması defrostu bitirir.
EMNİYET ve RtC veya RtF ALARMI: saat alarmıyla birlikte cihaz IdF, dtE ve MdF parametrelerini kullanmaktadır.
UYARI: [EdF = rtC] ve [CPb = n] seçmeyin.
MULTIMASTER DEFROST: tüm sensörler ve saat Örnek tablo
Par. A ünitesi (RTC) B ünitesi (RTC) C ünitesi (RTC)
Adr n N + 1 N + 2
EdF rtC (saat) rtC (saat) rtC (saat)
IdF 9 saat emniyet 9 saat emniyet 9 saat emniyet MdF 45 dakika emniyet 45 dakika emniyet 45 dakika emniyet
dtE 12°C emniyet 12°C emniyet 12°C emniyet
Ld1 06:00 1° 06:00 1° 06:00 1°
Ld2 14:00 2° 14:00 2° 14:00 2°
Ld3 22:00 3° 22:00 3° 22:00 3°
12. DEVREYE ALMA
12.1 SAAT AYARLAMA VE RTC ALARM RESETLEME
Saati tanımladıktan sonra [EdF = rtC] defrostu rtc’den aktifleştirin [Ld1 ile Ld6 arasında].
BAŞLA YUKARI OK’a bir kere basarak hızlı menüye girin
Ekran HM RTC altmenüsünü ifade eder; ’e basın
Ekran
HUr = saat ’e basarak onaylayın / değiştirin.
Min = dakika ’e basarak onaylayın / değiştirin.
…… başka parametre varsa kullanmayın.
ÇIKIŞ 10 sn boyunca basılı tutun. RTC alarmı resetlenir.
Not: rtC menüsü ayrıca 2. Seviye parametreleri altında da bulunabilir.
Uyarı: Cihazda rtF alarmı mevcutsa, cihaz değiştirilmelidir.
12.2 ELEKTRONİK VALF AYARI Bazı parametrelerin kontrol edilmesi gerekmektedir:
[1] Superheat sıcaklık sensörü: P6C parametresiyle Ntc, Ptc, Pt1000 arasında seçim yapılır. Sensör evaporatörün çıkışına bağlanır.
[2] Basınç transmiteri: P5C parametresiyle [4 to 20mA] veya rasyometrik olarak seçilir.(P5C = 420 veya 5Vr.)
[3] Ölçüm aralığı: transmitere ait skala tanımlama parametrelerini kontrol edin (PA4 ve P20).
TRANSMİTER: [-0.5/7Bar] veya [0.5/8Bar abs] bağıl basınç için doğru ayar: PA4 = - 0.5 and P20 = 7.0. [0.5/12Bar abs] bağıl basınç için doğru ayar: PA4 = -0.5 ve P20 = 11.00 dir.
[4 to 20mA] veya [0 to 5V] transmitter için sanal basınç örneği:
Param. XM6x8D_1
transmitter yok XM6x8D_2 +
transmitter ile XM6x8D_3+
transmitter yok
Adr n n + 1 n + 2
LPP LPP = n LPP = Y LPP = n
P5C LAN veya sensör
bağlamayın P5C= 420 or 0-5V LAN veya sensör bağlamayın
PA4 kullanılmaz -0.5 bar kullanılmaz
P20 kullanılmaz 7.0 bar kullanılmaz
[4] EEV altmenüsünden: gaz tipini FTY parametresiyle seçin.
[5] Aşağıdaki parametreleri kullanarak valfi ayarlayın. Doğru değerler için valf üreticisinin sağladığı bilgileri kullanın.
YEREL
tEU Kademe motor tipi: [uP-bP] valf tipini seçmeye yarar. uP = 5 - 6 kablolu tekyönlü valfler; bP = 4 kablolu çiftyönlü valfler; !!!!! UYARI !!!!! bu parametrenin değiştirilmesi yeniden başlatma gerektirir.
tEP Öntanımlı valf seçimi: [0 to 10] eğer [tEP = 0] seçilirse kullanıcı tüm parametrelerini manuel olarak girmelidir. Eğer tEP 0’dan farklıysa cihaz aşağıdaki parametreleri hızlıca ayarlar: LSt, uSt, Sr, CPP, CHd. Doğru tanımlama için aşağıdaki tabloyu inceleyiniz:
tEP Model LSt
(adım
*10) uSt (adım
*10) CPP (mA*
10) CHd (mA*
10) Sr (adım
/s) tEu (çift/
tek) HSF (yarım /tam)
0 Manuel ayar Par Par Par Par Par Par Par
1 Danfoss ETS-25/50 7 262 10 10 300 bP FUL
2 Danfoss ETS-100 10 353 10 10 300 bP FUL
3 Danfoss ETS-
250/400 11 381 10 10 300 bP FUL
4 Sporlan SEI .5 to 11 0 159 16 5 200 bP FUL
5 Sporlan SER 1.5 to
20 0 159 12 5 200 bP FUL
6 Sporlan SEI 30 0 319 16 5 200 bP FUL
7 Sporlan SER(I)
G,J,K 0 250 12 5 200 bP FUL
8 Sporlan SEI-50 0 638 16 5 200 bP FUL
9 Sporlan SEH(I)-100 0 638 16 5 200 bP FUL
10 Sporlan SEH(I)-175 0 638 16 5 200 bP FUL
11 Alco EX4-EX5-EX6 5 75 50 10 350 bP FUL
12 Emerson EX3 2 32 0 0 50 uP HAF
tEP’in 0’dan farklı olması durumunda önceki LSt, uSt, Sr, CPP ve CHd ayarlarının üzerine yazılır.
HFS Motor hareket şekli: (HAF; FUL)
HAF = yarım adım. Tekyönlü valfler için kullanın.
FUL = yarım adım. Çiftyönlü valfler için kullanın.
LSt Asgari adım sayısı: [0 ÷ USt] asgari adım sayısını belirlemeye yarar. Bu adım değeri valfin kapanma değeridir. İmalatçı tarafından sağlanan değerler bu parametrenin doğru seçilmesi için gereklidir. Cihazın tanımlandığı aralıkta çalışması için gerekli asgari adım sayısıdır. !!!!! UYARI !!!!! bu parametrenin değiştirilmesi yeniden başlatma gerektirir. Cihaz bu prosedürü programlama modundan çıkıldığında otomatikman uygular.
USt Azami adım sayısı: [LSt ÷ 800*10] azami adım sayısını belirlemeye yarar. Bu adım değeri valfin tam açılma değeridir. İmalatçı tarafından sağlanan değerler bu parametrenin doğru seçilmesi için gereklidir. Cihazın tanımlandığı aralıkta çalışması için gerekli azami adım sayısıdır. !!!!! UYARI !!!!! bu parametrenin değiştirilmesi yeniden başlatma gerektirir. Cihaz bu prosedürü programlama modundan çıkıldığında otomatikman uygular.
ESt Kapanma fazında ek adım: (0 ÷ 255 (*10)) ilk çalıştırmada valf kapalıysa ve regülasyon beklemedeyse, valfin kapanmasını sağlamak için gereken ek adımları belirler.
NOT: Est’yi ayarlamak için aşağıdaki adımlar izlenmelidir:
1. tEP parametresiyle valf tipini seçin. Gerekli önyüklü parametreler seçilmiş olur.
2. Est için doğru değeri girin
Sr Adım oranı [10 ÷ 600 adım/sn] hassasiyeti kaybetmeden (adım atlamadan) azami adım değiştirme hızıdır. Bu hızın altında çalışılması tavsiye edilir.
CPP Faz başına akım (sadece çiftyönlü valfler): [0 ÷ 100*10mA] valfi sürmek için faz başına gereken azami akım değeridir. Sadece çiftyönlü valflerde kullanılır.
CHd Faz başına bekleme akımı (sadece çiftyönlü valfler): [0 ÷ 100*10mA] valf 4 dakikadan uzun süre durduğunda gereken akımdır. Sadece çiftyönlü valflerde kullanılır.
13. SUPERHEAT REGÜLASYON TİPİ: AKILLI (ADAPTİF) VEYA MANUEL ÇALIŞMA MODU
13.1 BASINÇ FİLTRELEME – ALT PARAMETRE
İyi bir superheat regülasyonu için filtrelenmiş bir basınç değeri kullanımı gerekmektedir.
Sub parametresi ile yapılabilir.
Tavsiye edilen değerler:
Her bir merkezi sistemde 1-5 evaporatör varsa: Sub = 15 6-30 evaporatör varsa: Sub = 10
30’dan fazla evaporatör varsa: Sub =5
13.2 GENEL DEĞERLENDİRME
Cihaz AMS parametresinin değerine göre süperheat’i manuel ya da akıllı (adaptif) olarak regüle eder.
AMS = n: normal SH regülasyonu
AMS = y: akıllı (adaptif) SH regülasyonu
13.3 MANUEL ÇALIŞMA MODU - AMS = NO
Sıcaklık ve SH regülasyonu CrE parametresi doğrultusunda 2 türlü uygulanabilir.
on/off ya da daimi. Detaylar için aşağıya bakınız.
13.3.1 ON/OFF SICAKLIK REGÜLASYONU [CrE = n]
1. Sıcaklık regülasyonu SET derecesine ve HY (sıcaklık farkı) parametresine bağlı olarak ON/OFF şeklinde çalışır. Valf, sıcaklık SET derecesine ulaştığında kapanır ve SET+HY seviyesini aşınca açılır.
2. SH SET noktasına yakın olacak şekilde regüle edilir.
3. Duraklamalar sebebiyle nem artar.
4. Regülasyondaki duraklamalar Sti ve Std parametreleri ile görülebilir (duraklamalarda valf kapalıdır).
13.3.2 DAİMİ SICAKLIK REGÜLASYONU [CrE = Y] (superheat regülasyonu ile):
1. HY parametresi PI kontrolü yapabilmek için sıcaklık bandına dönüşür. 6°C iyi bir başlangıçtır.
2. Sıcaklık regülasyonu, enjeksiyon ve soğutma çıkışı sürekli devrededir.
ikonu defrost süresince bile sürekli yanar.
3. SH SSH parametresiyle regüle edilir.
4. Regülasyon duraklamaları Sti ve Std parametrelerini kullanarak görülebilir.
(duraklamalarda valf kapalıdır).
5. Int (entegrasyon zamanı) değerini arttırarak HY bandında cihazın reaksiyon hızını düşürmek mümkündür.
13.4 AKILLI (ADAPTİF) ÇALIŞMA MODU – AMS = YES
Akıllı (adaptif) çalışma, tanımlanmış sürede ortam şartlarına ve yüklere göre evaporatörde en düşük SH değerini bulup daim kılmak anlamına gelmektedir.
AMS parametresi bu modu başlatır.
Bu çalışma modunda Pb ve inC parametre değerleri otomatikman cihaz tarafından uygulama cinsine ve sistemin tepki süresine göre seçilir.
AMS = YES, seçildiğinde CrE = NO seçilmelidir.
Özel durumlarda gereken valfin açılmaya zorlanma fonksiyonları akıllı algoritmayı etkilemez. Örneğin:
Regülasyon başlangıcındaki açılma zorlanması, OPE parametresi (yüzde) ve SFd prametresine bağlıdır (zaman).
13.5 ASGARİ STABİL SUPERHEAT BULMA - AMS = YES, ATU = YES ATU parametresiyle asgari SH bulma fonksiyonunu aktifleştirebilirsiniz.
ATU = yES yapıldığında cihaz(lar) asgari stabil SH değerini aramaya başlar. Her durumda asgari kabul edilebilir değer LSH + 2°C (4°F) dir.
LSH değerini ayarlarken bu durumu göz önünde bulundurmanı tavsiye edilir.
13.6 VALF KAPASİTESİNİ DÜŞÜRME – MNF PARAMETRESİ
MnF parametresi ile valf kapasitesini düşürmek ve valfi evaporatöre göre ayarlamak mümkündür.
Regülasyon bandı bu durumdan etkilenmez.
Aşağıda MnF parametresi ayarlandıktan sonar valf kapasitesinin göstereceği davranışı görebilirsiniz.
NOT: Soft start fazında (oPE, SFd), MnF parametresi değerlendirmeye alınmaz, valf kapasitesi sırayla oPE ve oPd parametreleri belirler.
13.7 OTOSIFIRLAMA PROSEDÜRÜ (GO TO HOME FONKSİYONU).
Uzun süre kademe valfin kapanmadan çalışması durumunda, valfin hatalı kademede kalmaması için gtH süresi sonunda valf açıklığı %20’nin altına iner inmez valf kapatılır. Buna “Go Home” fonksiyonu denmektedir.
Sırayla aşağıdaki işlemler yapılır:
1. Valf, tam kapanma sağlanana kadar en yüksek hızda kapatılır.
2. Ek kademeler uygulanır (ESt)
3. Valf tekrar istenen regülasyon pozisyonunda tekrar açılır.
Bu prosedür tüm valfler için geçerlidir ve ayar hızı olarak tanımlanan hızlarda uygulanır.
14. EKRAN MESAJLARI
Ekran Sebep Notlar
KLAVYE
1 nod Görüntü yok: klavye, var olmayan ya da yanıt vermeyen bir cihaza bağlanmaya çalışıyor
3 sn YUKARI OK’a basınız, SEC menüsüne girip LOC değerini kontrol edin.
2 Pon Klavye kilitli 3 PoF Klavye kilidi kapalı
4 rSt Alarm sıfırlama Alarm çıkışı kapatılır
5 noP, nP
nA Mevcut değil (tanımlama) Kullanılabilir değil (değerlendirme) 6 noL Klavye XM668D veya XM678D
cihazla iletişim kuramamaktadır
Bağlantıyı denetleyin. Servis çağırın.
Kapasite
Sıcaklık
Ekran Sebep Notlar SENSÖR ALARMI
6 P1 P2 P3 P4 P5 P6 PPF CPF
Sensör arızası, değer ayar dışında ya da P1C, P2C…P6C hatalı tanımlanmış.
Basınç değerini okuyamayan Slave ünitelerde PPF görüntülenebilir.
Uzak cihazdaki 4. Sensör çalışmadığında ekranda CPF görüntülenir.
P1: soğutma çıkışı Con ve COF parametrelerine göre çalışır,
Defrost sensör arızası durumunda, defrost tanımlı zaman aralıklarında yapılır.
P5, P6 ve PPF: valf açıklık yüzdesi PEO değerine sabitlenir.
SICAKLIK ALARMI
7 HA rAL sensöründe ALU alarmı. Çıkışlar etkilenmez.
8 LA rAL sensöründe ALL alarmı. Çıkışlar etkilenmez.
9 "HAd Yüksek Defrost sıcaklığı. Çıkışlar etkilenmez.
10 "LAd” Düşük Defrost sıcaklığı Çıkışlar etkilenmez.
11 "FAd” Düşük Fan sıcaklığı Çıkışlar etkilenmez.
12 "HAF” Yüksek Fan sıcaklığı Çıkışlar etkilenmez.
DİJİTAL GİRİŞ ALARMI 13 dA d1d, d2d…d3d gecikmeleri
akabinde i1F, i2F…i3F girişlerinde kapı açık alarmı.
Soğutma rölesi ve fan odc parametresini takip eder.
Soğutma rrd parametresi doğrultusunda tekrar çalışır.
14 EA Dijital giriş kaynaklı genel alarm i1F, i2F, i3F = EAL.
15 CA Dijital giriş kaynaklı regülasyon dondurma ve ciddi alarm i1F, i2F,
i3F = bAL. Regülasyon çıkışı KAPALI.
16 PAL Basınç sviçi kilidi i1F, i2F o i3F =
PAL. Tüm çıkışlar KAPALI.
ELEKTRONİK VALF ALARMI 17 LOP LOP parametresiyle belirlenen
asgari çalışma eşik basıncı. Valf çıkışı her saniye dML değeri kadar arttırılır.
18 MOP MOP parametresiyle belirlenen
azami çalışma eşik basıncı. Valf çıkışı her saniye dML değeri kadar azaltılır.
19 LSH LSH parametresi ve SHd gecikmesiyle beirlenen düşük SH.
Valf kapatılacak ve SHd gecikmesi sonrasında alarm gösterilecektir.
20 HSH HSH parametresi ve SHd
gecikmesiyle beirlenen düşük SH. Sadece görüntülenir.
SAAT ALARMI
21 rtC Saat ayarı silinmiş. Defrost saat ayarı yapılana kadar IdF parametresine bağlı yapılır.
22 rtF Saat arızası. Defrost IdF parametresine
bağlı yapılır.
DİĞERLERİ
23 EE EEPROM arızası. Çıkış KAPALI.
24 Err Parametre yükleme hatası. İşlem tekrarı gerekli.
25 End Parametre aktarımı tamamlandı.
14.1 ALARMDAN ÇIKIŞ
P1, P2, P3 ve P4 sensör alarmları ilgili sensör arızası oluştuktan birkaç saniye sonra aktiflenir, düzeldikten birkaç saniye sonra otomatik olarak durur. Sensörleri değiştirmeden önce lütfen bağlantıları kontrol edin…
HA, LA, HA2 ve LA2 sıcaklık alarmları sıcaklık normale dönünce otomatik olarak durur.
EA ve CA alarmları (i1F = bAL ise) dijital giriş kapanır kapanmaz alarm durur.
CA alarmı (i1F = PAL ise) sadece cihaz kapatılıp tekrar açılınca durur.
15. HOT-KEY KULLANIMI
XM cihazları parametre listesini kendi dâhili E2 belleğinden TTL soketi vasıtasıyla HOT-KEY’e yükleyebilir (işlemin tersi de mümkündür). HOT-KEY kullanımı Adr parametresini etkilemez.
15.1 İNDİRME (HOT-KEY’DEN CİHAZA)
1. AÇ/KAPA tuşu vasıtasıyla cihazı kapatın, HOT-KEY’i yerleştirin ve cihazı açın.
2. HOT-KEY içindeki parametre listesi otomatik olarak cihaz hafızasına indirilecektir. İşlem esnasında doL mesajı yanıp söner. 10 saniye sonra cihaz yeniden başlayarak yeni parametrelere göre çalışmaya başlar. Parametre transferinin sonunda ekranda End mesajı görüntülenir. Ekranda Err mesajının görüntülenmesi aktarımda bir problemin oluştuğunun belirtisidir. Bu durumda işlemin tekrarı gerekmektedir.
15.2 YÜKLEME (CİHAZDAN HOT-KEY’E)
1. XM cihazı açıkken HOT-KEY’i yerleştirip YUKARI OK tuşuna basın. Ekranda uPL mesajı görüntülenir.
2. Yükleme başlar ve uPL mesajı yanıp söner.
3. İşlem sonunda HOT-KEY’i çıkarın. Aktarım sonunda aşağıdaki mesajlar görüntülenebilir:
End = doğru yükleme;
Err = yükleme hatası. Bu durumda işlemi tekrar edin.
16. YÜKLERİN KONTROLÜ
16.1 SOĞUTMA ÇIKIŞI
Soğutma regülasyonu termostat sensörü tarafından ölçülen değere göre yapılır. Bu sensör, fiziki bir sensör olabilmesi yanısıra aşağıdaki formül doğrultusunda değer hesaplayan sanal bir sensör de olabilmektedir:
Soğutma_regülasyon_değeri = (rPA*rPE + rPb*(100-rPE))/100 Sıcaklık yükselerek set değerinin fark değeri kadar üzerine çıktığında solenoid valf açılır, aynı şekilde set değerinin fark değeri kadar altına indiğinde de kapanır.
Termostat sensöründeki bir hata durumunda solenoid valf açılma ve kapanma süreleri Con ve CoF parametreleri tarafından belirlenir.
16.2 STANDART REGÜLASYON VE DAİMİ REGÜLASYON
Soğutma regülasyomu üç şekilde yapılabilmektedir: İlk yöntemin amacı (standart regülasyon) tepki gecikmesine bağlı olarak klasik sıcaklık regülasyonu ile en iyi SH değerine ulaşmaktır. İkinci yöntem, iyi bir SH hassaslığıyla valfin yüksek performanslı soğutma regülasyonu yapmasına imkân tanır. Bu yöntem sadece merkezi soğutma uygulamalarında sadece elektronik expansion valf kullanımıyla ([CrE = Y]
parametresi) mümkündür. Üçüncü yöntem “Evaporatör Valfi” olarak adlandırılan valflerle kullanılmak üzere tasarlanmıştır [CrE = EUP]. Bu sistemde valf evaporator çıkışında konumlanmıştır. Hangi yöntemle olursa olsun regülasyon PI regülatörü tarafından belirlenen valf açılma oranı doğrultusunda yapılmaktadır.
Standart regülasyon: [CrE = n]
Bu durumda HY parametresi, standard ON/OFF çalışma için fark (diferans) değerine dönüşür. Bu durumda int parametresi ihmal edilir.
Daimi regülasyon: [CrE = Y]
Bu durumda HY parametresi PI için soğutma regülasyonu görevini üstlenen oransal bant değerine dönüşür. Asgari [HY = 6.0°C/12°F] değer kullanımı tavsiye edilir. int parametresi ise PI için entegrasyon süresine dönüşür. int parametresini arttırmak PI regülatörünün yavaş tepki vermesine sebep olur (tersi de geçerlidir). Entegrasyon süresini iptal etmek için [int = 0] olarak seçilmelidir.
Evaporatör valfi: [CrE = EUP]
Bu durumda sistem, soğutma regülasyonunu SH değerini göz önüne almadan yapar.
(aslında valf de evaporatör çıkışına yerleştirilmiştir). HY parametresi oransal bant ve int de entegrasyon zamanıdır.
Oransal uygulama sadece kompressor rölesi çekik durumdayken çalışır.
Bu durumda SH regülasyonu yoktur.
16.3 DEFROST Defrost başlangıcı
Her durumda cihaz defrosta girmeden önce defrost sensörünün değerini okur, daha sonra;
- (Eğer RTC varsa) tdF parametresiyle tanımlanabilecek 2 defrost yöntemi bulunmaktadır: elektrik ısıtıcılı ve sıcak gazlı defrost. İki defrost arasındaki süre EdF parametresi tarafından belirlenir. (EdF = rtC) ise defrost gerçek zaman saatine dayalı olarak, önceden tanımlanmış Ld1 - Ld6 (iş günleri) ve Sd1 - Sd6 (tatil günleri) parametrelerine göre yapılır. (EdF = in) ise defrost IdF süresi sonunda yapılır.
- Defrost çevrimi başlangıcı yerinden (klavyeden, dijital girişten veya Idf süresinin bitimi vasıtasıyla manuel çalıştırma) ya da LAN bağlantısı vasıtasıyla bağlı olunan Master cihazdan gelen komutla da yapılabilir. Master cihazdan gelen komut durumunda defrost işlemi belirlenmiş parametreler doğrultusunda tamamlanır fakat dEM parametresine bağlı olarak, süzülme süresi sonunda cihaz soğutma regülasyonuna başlamayıp aynı LAN bağlantısındaki tüm cihazların defrost işlemlerini bitirmesini bekler.
- LAN hattındaki herhangi bir cihaz defrosta başlangıcı öncesinde ağdaki diğer cihazlara defrosta başlamaları için komut gönderir. LMd parametresiyle belirlenen bu çalışma mükemmel senkronize defrost yapılmasını sağlar.
Defrost sonu
- rtC vasıtasıyla defrost başladığında, azami defrost süresi Md parametresi tarafından ve defrost bitim sıcaklığı da dtE parametresi tarafından belirlenir.
- dPA tanımlanmış ve [d2P = Y] ise, dPA’nın dtE’den yüksek olma durumunda cihaz defrost prosedürünü iptal eder.
Defrost süresi sonunda süzülme süresi Fdt parametresi tarafından belirlenir.
16.4 FANLAR RÖLE İLE KONTROL
Fan kontrol modu FnC parametresine göre belirlenir:
C-n = solenoid valfle birlikte çalışır, defrost sırasında kapalıdır;
C-Y = solenoid valfle birlikte çalışır, defrost sırasında da açıktır;
O-n = daimi çalışma modu, defrost sırasında kapalıdır;
O-Y = daimi çalışma modu, defrost sırasında da açıktır;
Ayrıca FSt parametresi vasıtasıyla evaporator sensöründen alacağı bilgiye göre fanların çalışma başlangıç sıcaklığını belirlemek de mümkündür. Bu değerin üzerinde fanlar sürekli kapalıdır. Bu durum hava sirkülasyonunun sadece istenen FSt değerinin altında yapılmasını sağlar.
ANALOG ÇIKIŞLA KONTROL (mevcutsa)
Modülasyon çıkışı [trA = rEG] oransal olarak çalışır (sadece başlangıçta AMt süresince tam hız çalışma hesap dışı tutulmaktadır).
Regülasyon set noktası ile çalışma fark değeri ASr ile ilişkilidir. Oransal bant [SET + ASr] değerinin üzerindedir ve değeri de PbA dır. Fan sensöründen gelen değerin [SET + ASr] olması durumunda fan hızı Ami (asgari), [SET + ASr + PbA] olma durumunda da AMA (azami) dir.
16.5 BUĞU ÖNLEME ISITICILARI
Buğu önleme regülasyonu cihaz üzerindeki röleden (OA6 = AC ise) ya da analog çıkıştan (mevcutsa trA = AC ile) yapılabilir. Dolayısıyla regülasyon iki yöntemle yapılabilir:
Gerçek çiğ noktası bilgisi olmadan: bu durumda varsayılan değer kullanılır (SdP parametresi).
XWEB5000’den çiğ noktası bilgisini çekerek: XWEB’den çekilen bilgi SdP parametresi üzerine yazılır. XWEB bağlantısı kesildiğinde emniyet için SdP değeri kullanılır.
En iyi performans 4.cü sensörün kullanılmasıyla elde edilir. Bu durumda regülasyon aşağıdaki diyagram doğrultusunda gerçekleşir:
4.cü sensör dolabın camına yerleştirilmelidir. Sadece bir adet P4 sensörü kullanarak LAN bağlantılı diğer cihazlara da sensör değerini göndermek mümkündür.
LAN BAĞLANTISINI KULLANARAK 4. SENSÖRLE ÇALIŞMA : Param. XM6x8D_1
sensörsüz XM6x8D_2 + sensör
(P4) XM6x8D_3+
sensörsüz
Adr n n + 1 n + 2
LCP LCP = n LCP = Y LCP = n
P4C LAN ya da bağlı
değil P4C = NTC, PtC veya
PtM LAN ya da bağlı
değil trA trA = AC cihazda analog çıkış mevcutsa OA6 OA6 = AC cihaz AUX rölesini kullanacaksa 4. SENSÖR OLMADAN ÇALIŞMA:
Param. XM6x8D
sensörsüz
P4C nP
AMt Açık kalma %’si
Bu durumda regülasyon 60 dakikalık periyotta AUX rölesinin açılıp kapatılmasıyla yapılır.
Açık kalma süresi AMt değeriyle, kapalı kalma süresi de [60-AMt] süresiyle belirlenir.
P4 arızası durumunda ya da yokluğunda çıkış AMt süresi için AMA değerine sonrasında “0” değerine eşitlenir, [255 – AMt] süresinde de basit PWM modülasyonu yapılır.
16.6 AUX ÇIKIŞI
AUX çıkışı, ilgili dijital girişin tetiklemesiyle ya da klavyeden AŞAĞI OK tuşuna basılarak açılır ya da kapatılır.
17. TEKNİK BİLGİ
CX660 klavye-ekran Gövde: alev beslemez ABS
Ebatlar: CX660 ekran 35x77 mm; derinlik 18 mm Montaj: panelde 29x71 mm ölçülerindeki boşluğa montaj Koruma sınıfı: IP20
Ekran koruma sınıfı: IP65 Güç beslemesi: XM600 modülünden Ekran: 14,2 mm yükseklikte, 3 dijit, kırmızı LED Opsionel çıkış: buzzer
Güç modülü Gövde: 8 DIN
Bağlantılar: Vidalı klemens bloğu 1,6 mm2 ısı dayanımlı kablo ve 5.0 mm geçmeli ya da vidalı klemensler.
Enerji Besleme: 24Vac Çekilen Güç: 20VA azami
Girişler: 6 adede kadar NTC; PTC; Pt1000 sensör. Azami kablo uzunluğu 15 m Dijital girişler: 3 adet kuru kontak. Azami kablo uzunluğu 15m
Röle çıkışları: Yüklerdeki toplam akım AZAMİ 16A.
Solenoid Valf: SPST röle 5A, 250Vac Defrost: SPST role 16A, 250Vac Fan: SPST röle 8A, 250Vac Işık: SPST role 16A, 250Vac Alarm: SPDT role 8A, 250Vac Aux: SPST röle 8A, 250Vac Valf çıkışları: çift ya da tek yollu valfler.
Azami valf-cihaz mesafesi: AWG 18 (0.823 mm2) blendajlı kablo kullanımında azami 10 m.
LAN için azami mesafe: AWG 20 (0.51mm2) blendajlı kablo kullanımında azami 30 m.
Opsionel çıkış (AnOUT) (Modele geöre değişiklik göstermektedir.):
PWM / Açık kollektör çıkışları: PWM ya da 12Vdc azami 40mA
Analog çıkış: 4 - 20mA veya 0 to 10V Seri çıkış: ModBUS – RTU destekli RS485 ve LAN Bilgi saklama: silinmez hafızada saklama (EEPROM) Aksiyon tipi: 1B; kirlilik derecesi: normal Yazılım sınıfı: A
Çalışma sıcaklığı: 0 ile 60°C (32 ile 140°F) Depolama sıcaklığı: -25 ile 60°C (-13 ile 140°F) Bağıl nem: 20 ile %85 (yoğuşmasız)
Ölçüm ve ayar aralığı:
NTC probe: -40 ile 110°C (-58 ile 230°F) PTC probe: -50 ile 150°C (-67 ile 302°F) Pt1000 probe: -100 ile 100°C (-148 ile 212°F) Gösterim: 0,1°C veya 1°C veya 1°F (seçilebilir).
Hassasiyet (25°C dış ortam sıcaklığında): ±0.5 °C ±1 dijit.
18. FABRİKA ÇIKIŞ PARAMETRELERİ
Toplam parametre miktarı uygulamalara bağlı olarak farklılık gösterebilir. ALTMENÜLER: O1...O24 parametreleri rtC başlığına; V1...V30 ELEKTRONIK VALF parametreleri de EEV başlığına bağlıdır.
ETİKET DEĞER TANIM AYAR ARALIĞI NOTLAR
rtC SAAT VE DEFROST SET’e basarak
RTC altmenüye girmek mümkündür SAAT altmenüsüne giriş (mevcutsa)
CbP - - - RTC kullanımı - - - Y = RTC kullanılır.
N = RTC varsa bile kullanılamaz.
Hur - - - Saat. - - - -
Min - - - Dakika. - - - -
dAY - - - Haftanın günü. Sun(0); SAt(6) -
Hd1 nU Haftanın ilk günü. Sun(0); SAt(6); nu(7) Hafta tatilinden sonraki ilk iş gününü seçin.
Hd2 nU Haftanın ikinci günü. Sun(0); SAt(6); nu(7) Hafta tatilinden sonraki ikinci iş gününü seçin Hd3 nU Haftanın üçüncü günü. Sun(0); SAt(6); nu(7) Hafta tatilinden sonraki üçüncü iş gününü seçin
iLE 0.0 İş günlerinde enerji tasarruf çevrim
başlangıcı. 0.0 to 23sa50dak (143)
Enerji Tasarruf çevrimi süresince set değeri HES değeri kadar kaydırılır böylece yeni set değeri [SET + HES] olur.
Format: saat.10dak, kademe: 10dak.
dLE 0.0 İş günlerinde enerji tasarruf çevrim
süresi. 0.0 to 24sa00dak (144) İş günlerinde enerji tasarruf çevrim süresi.
Format: saat.10dak, kademe: 10dak.
iSE 0.0 Tatil günlerinde enerji tasarruf çevrim
başlangıcı. 0.0 to 23sa50dak (143) Format: saat.10dak, kademe: 10dak.
dSE 0.0 Tatil günlerinde enerji tasarruf çevrim
süresi. 0.0 to 24sa00dak (144) Format: saat.10dak, kademe: 10dak.
HES 0.0 Enerji tasarrufu çevrimi süresince set
kaydırma değeri (Gündüz/Gece). [-30,0°C ile 30,0°C]
[-54°F ile 54°F] Enerji tassarruf çevrimi süresince set kaydırma değeri.
Ld1 6.0 İş günü ilk defrost başlangıcı. 0.0 ile 23sa50dak (143) nU(144)
İş günü defrost başlangıcı: [Ldn ile 23sa50dak] bu parametreler iş günlerinde yapılacak programlanabilir sekiz defrost çevriminin başlangıcını belirler. Ör: [Ld2 = 12.4] ise is günlerinde ikinci defrost 12.40’ta başlar.
nU = kullanılmaz.
Format: saat.10dak, kademe: 10dak.
Ld2 13.0 İş günü ikinci defrost başlangıcı. Ld1 ile 23sa50dak (143) nU(144) Ld3 21.0 İş günü üçüncü defrost başlangıcı. Ld2 ile 23sa50dak (143)
nU(144) Ld4 nU İş günü dördüncü defrost başlangıcı. Ld3 ile 23sa50dak (143)
nU(144) Ld5 nU İş günü beşinci defrost başlangıcı. Ld4 ile 23sa50dak (143)
nU(144) Ld6 nU İş günü altıncı defrost başlangıcı. Ld5 ile 23sa50dak (143)
nU(144) Sd1 6.0 Tatil günü ilk defrost başlangıcı. 0.0 ile 23sa50dak (143)
nU(144)
Tatil günü defrost başlangıcı: [Sdn ile 23sa50dak] bu parametreler tatil günlerinde yapılacak programlanabilir sekiz defrost çevriminin başlangıcını belirler. Ör: [Sd2 = 3.4] tatil günlerinde ikinci defrost 3. 40’ta başlar.
nU = kullanılmaz.
Format: saat.10dak, kademe: 10dak.
Sd2 13.0 Tatil günü ikinci defrost başlangıcı. Sd1 ile 23sa50dak (143) nU(144) Sd3 21.0 Tatil günü üçüncü defrost başlangıcı. Sd2 ile 23sa50dak (143)
nU(144) Sd4 nU Tatil günü dördüncü defrost başlangıcı. Sd3 ile 23sa50dak (143)
nU(144) Sd5 nU Tatil günü beşinci defrost başlangıcı. Sd4 ile 23sa50dak (143)
nU(144) Sd6 nU Tatil günü altıncı defrost başlangıcı. Sd5 ile 223sa50dak (143)
nU(144)
Lo1 nU İş günü ilk ışık açma. 0.0 ile 23sa50dak (143)
nU(144)
Format: saat.10dak, kademe: 10dak.
Lo2 nU İş günü ikinci ışık açma. Lo1 ile 23sa50dak (143) nU(144) Lo3 nU İş günü üçüncü ışık açma. Lo2 ile 223sa50dak (143)
nU(144) Lo4 nU İş günü dördüncü ışık açma. Lo3 ile 23sa50dak (143)
nU(144)
Lo5 nU İş günü beşinci ışık açma. Lo4 ile 23sa50dak (143)
nU(144)
Lo6 nU İş günü altıncı ışık açma. Lo5 ile 23sa50dak (143)
nU(144)
dLo 0.0 İş günü ışık açık kalma süresi. 0.0 ile 24sa00dak (144) İş günlerinde ışığın açık kalma süresi.
Format: saat.10dak, kademe: 10dak..
So1 nU Tatil günü ilk ışık açma. 0.0 ile 23sa50dak (143) nU(144)
Format: saat.10dak, kademe: 10dak..
So2 nU Tatil günü ikinci ışık açma. So1 ile 23sa50dak (143) nU(144) So3 nU Tatil günü üçüncü ışık açma. So2 ile 223sa50dak (143)
nU(144) So4 nU Tatil günü dördüncü ışık açma. So3 ile 23sa50dak (143)
nU(144) So5 nU Tatil günü beşinci ışık açma. So4 ile 23sa50dak (143)
nU(144) So6 nU Tatil günü altıncı ışık açma. So5 ile 23sa50dak (143)
nU(144)
dSo 0.0 Tatil günü ışık açık kalma süresi. 0.0 ile 24sa00dak (144) Tatil günlerinde ışığın açık kalma süresi.
Format: saat.10dak, kademe: 10dak..
EEU ELEKTRONİK VALF SET’e basarak elektronik expansion valf altmenüsüne
girebilirsiniz.
FtY 404 Gaz tipi. R22(0); 134(1); 404(2); 407(3);
410(4); 507(5); CO2(6) Sistemde kullanılan gaz tipi: Sistemin doğru çalışması için gerekli temel parametre.
Atu Y Asgari STABİL süperheat bulma No; yES Bu parametre asgari stabil SH bulma fonksiyonunu aktifleştirir.
İzin verilen en düşük değer LSH+2°C dir.
