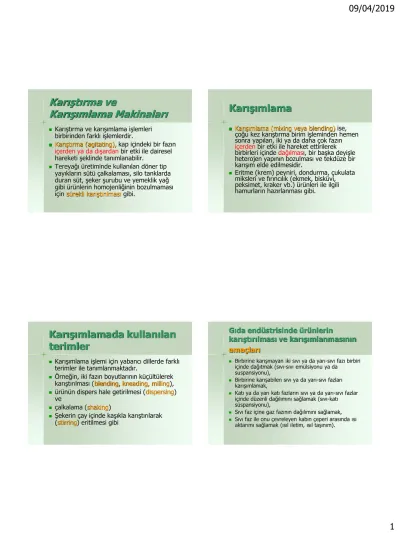

Karıştırma ve
Karışımlama Makinaları
Karıştırma ve karışımlama işlemleri birbirinden farklı işlemlerdir.
Karıştırma (agitating), kap içindeki bir fazın içerden ya da dışardan bir etki ile dairesel hareketi şeklinde tanımlanabilir.
Tereyağı üretiminde kullanılan döner tip yayıkların sütü çalkalaması, silo tanklarda duran süt, şeker şurubu ve yemeklik yağ gibi ürünlerin homojenliğinin bozulmaması için sürekli karıştırılması gibi.
Karışımlama
Karışımlama (mixing veya blending) ise, çoğu kez karıştırma birim işleminden hemen sonra yapılan, iki ya da daha çok fazın içerden bir etki ile hareket ettirilerek birbirleri içinde dağılması, bir başka deyişle heterojen yapının bozulması ve tekdüze bir karışım elde edilmesidir.
Eritme (krem) peyniri, dondurma, çukulata miksleri ve fırıncılık (ekmek, bisküvi, peksimet, kraker vb.) ürünleri ile ilgili hamurların hazırlanması gibi.
Karışımlamada kullanılan terimler
Karışımlama işlemi için yabancı dillerde farklı terimler ile tanımlanmaktadır.
Örneğin, iki fazın boyutlarının küçültülerek karıştırılması (blending, kneading, milling),
ürünün dispers hale getirilmesi (dispersing) ve
çalkalama (shaking)
Şekerin çay içinde kaşıkla karıştırılarak (stirring) eritilmesi gibi
Gıda endüstrisinde ürünlerin karıştırılması ve karışımlanmasının amaçları
Birbirine karışmayan iki sıvı ya da yarı-sıvı fazı birbiri içinde dağıtmak (sıvı-sıvı emülsiyonu ya da suspansiyonu),
Birbirine karışabilen sıvı ya da yarı-sıvı fazları karışımlamak,
Katı ya da yarı katı fazların sıvı ya da yarı-sıvı fazlar içinde düzenli dağılımını sağlamak (sıvı-katı süspansiyonu),
Sıvı faz içine gaz fazının dağılımını sağlamak,
Sıvı faz ile onu çevreleyen kabın çeperi arasında ısı aktarımı sağlamak (ısıl iletim, ısıl taşınım).
Tanklar
Genelde tank veya tekne olarak tanımlanan ve karışımın ya da karışımlama işleminin içinde gerçekleştirildiği kaplar yerine göre işlem tankı, silo tank, mayalama teknesi, mikser kazanı gibi çeşitli adlar alırlar.
Yatay ya da düşey eksenli olabilen tanklar, 5 -100.000 litre hacminde sıvı ürün silo tanklarına kadar çeşitli büyüklükte yapılırlar.
sabit ya da hareketli, yatay ya da düşey eksenli, işlemin özelliğine göre tepesi atmosfere açık ya da kapalı, tek ya da çift ceketli yalıtımlı ya da yalıtımsız genellikle paslanmaz çelik malzemeden yapılmış olabilir
Çeşitli kapasitelerde balans tankları
Tank aksesuarları
Genellikle tepeden veya yandan giriş yapan ve bir elektrik motoru ile tahrik edilen şafta (mile) bağlı “ karıştırıcı ” (pervane, palet, turbin vs) ile ürünün hareketi sağlanır.
Tanka ayrıca, amaca göre sıcak su, buhar, soğuk su giriş ve çıkış boğazları, vanalar,
Şekil 4.57 (a) Yalıtımlı ve paletli karıştırıcılı silo tank, (b) Çift cidarlı soğutmalı veya ısıtmalı tank (c) İçinde sıyırıcı tip karıştırıcılı buhar ceketli özel işlem tankı.
Karıştırıcılar
Karıştırıcılar sıvı üründe oluşturdukları akıma göre ikiye ayrılırlar. Karıştırıcı şaftına paralel akım oluşturanlara “ üst akım karıştırıcılar (axial flow) ”, karıştırıcı şaftına teğetsel ya da yarıçap yönünde sıvı akımı oluşturanlara ise “ merkezkaç akım karıştırıcılar (radial flow) ” denir.
Karıştırıcılar pervaneler,
çarklar ve türbin karıştırıcılarolarak üçe ayrılır.
Pervaneler
Üst akım oluşturan ve düşük viskoziteli ürünler için kullanılan yüksek devirli karıştırıcılardır.
Dönen pervane sıvı içinde bir heliks oluşturur.
Pervanenin bir tam devri sonunda, sıvı, pervane kanatlarının eğimine bağlı olarak uzunlamasına belirli bir uzaklığa iletilmektedir.
Bu uzaklığın pervane çapına oranına
“ pervanenin atış uzaklığı ” denir.
Şekil 4.58. Şekil 4.58 (a) Kare atışlı standart üç kanatlı, (b) Özel iki kanatlı, (c) Özel üç kanatlı kapalı
Çarklar
Çarklar iki ya da çok bıçaklı (paletli), bağlı oldukları şafta dikey konumlandırılmış, orta viskoziteli sıvılar için kullanılan
karıştırıcılardır.
Çift ceketli ısı aktarımlı işlem tanklarında, ısıya karşı hassas ürünlerin iç cidara yapışarak esmerleşmesini önlemek amacıyla sıyırmalı bıçaklı karıştırıcılar kullanılır.
Axial flow impeller (left) and radial flow impeller (right).
Şekil 4.59 Çarklı karıştırıcılar a) Düz
çarklı, b) Atışlı çarklı, c) Çapalı çarklı Türbinler
Tank eksenindeki bir şafta bağlı çok sayıda bıçak ya da kanatçıktan oluşan karıştırıcılardır.
Kanatçıklar düz, eğri, açık, yarı açık ya da örtülü olabilirler.
Güçlü akımlar oluşturantürbinler geniş bir viskozite alanı içinde etkilidirler
Türbinli karıştırıcıda, sıvının kanatçıkları çevrelediği bölgede yüksek kargaşalıve sürtünmesi fazla olan hızlı bir akım oluşmaktadır. Asıl sıvı akımı yarıçap yönündedir.
Şekil 4.60 Türbinli karıştırıcılar (a) Açık düzgün bıçaklı, (b) Kanatlı diskli, (c) Kıvrık bıçaklı, (d) Kıvrık bıçaklı difüzörlü
flow based classification of
impellers
Karıştırıcılı Tanklarda Akım Tipleri
Karıştırıcılı bir tanktaki akım tipi, karıştırıcının tipine, sıvı ürünün özelliklerine, tankın, karıştırıcının ve engellerin boyutlarınagöre değişir.
Karıştırıcı şaft tank eksenine yerleştirilmiş ise sıvı yüzeyinde girdap oluşturur.
Girdap, bazı durumlardaistenmeyen bir olaydır.
Örneğin çikolata ve dondurma miksinde fındık parçaları varsa, parçalar merkezkaç kuvveti ile dışa doğru atılır, oradan aşağı inerek tankın merkezinde toplanırlar.
Tanktaki sıvının üç bileşeni vardır;
- Yarıçap yönünde - Şafta parallel - Şafta teğet
Şekil 4.61 Girdap oluşumunun şematik görünümü
Girdap olayını önlemenin yolları
Küçük tanklarda karıştırıcı, tankın merkezi dışına yerleştirilebilir.
Büyük tanklarda karıştırıcı, tankın yan tarafından giriş yapar.
Dikey ve merkezi karıştırıcılı olan tankların çevresel iç yüzeyinde dikey engeller (dalgakıran) koyulabilir.
Şekil 4.62 (a) Şaft merkez hattı dışında, (b) Yandan girişli şaft, (c) Merkez şaftlı dalgakıranlı tank
Çekme Tüpleri
Karıştırıcılarda akım yönü ve hızının kontrolü istendiğinde çekme tüpleri kullanılır
Tüpler pervaneli karıştırıcılarda pervanenin etrafına, türbinli olanlarda karıştırıcının üzerine yerleştirilir.
Belli emülsiyonların hazırlanmasında kullanılır
Dolaşım (sirkülasyon) Hızı
Karıştırıcı tarafından birim
zamanda yeri değiştirilen sıvı
hacmine karıştırıcının “ karıştırma
kapasitesi ” ya da “ dolaşım hızı ”
denir.
Döner Kaplı Karıştırıcılar
Bir elektrik motoru ile tahrik edilen karıştırıcı, kap merkezine yerleştirilmiş bir şaftın ucundaki çok sayıda bıçakçık veya parmakçıktan oluşmuştur.
Karıştırıcı çalışırken kap, karıştırıcının ters yönünde dönmektedir.
Boyut Küçültme Makinaları
“Küçültme ” terimi katı, yarı katı, sıvı içinde yarı katı ve sıvı içinde sıvı bulunan ve karıştırılamayan parça ve parçaların daha küçük parça ve/veya parçacıklar haline dönüştürülmesi işlemlerini tanımlamakta kullanılır.
Katı veya yarı katı maddelerin boyutlarının küçültülmesi amacıyla uygulanan işlemler
Sıkıştırma (ezme)
Vurma
Sürtme (ovalama)
Kesme
Parçaların boyutlarının küçültülmesi ile gıda endüstrisine sağladığı yararlar
Maddenin kimyasal tepkime yeteneğiartar.
Kurutma, ısıtma veya soğutma, ekstraksiyon hızlarıve etkileri artar.
Herhangi bir ürün için önceden belirlenmiş parçacık boyutunun dağılımı sağlanır (baharatlar, mısır nişastası).
Benzer boyuttaki bir parçacık dağılımı ve bileşenlerin daha iyi karıştırılmasısağlanır (kuru çorba, kek karışımları).
Emülsiyon süspansiyon stabilitesi sağlanır
Boyut küçültme işlemi
Katı parçaların boyutlarının küçültülmesi
Yarı katı parçaların boyutlarının küçültülmesi
Sıvı içindeki yarı katı, sıvı ve
karıştırılamayan parçaların boyutlarının küçültülmesi
Şeklinde gerçekleştirilebilir.
Boyut küçültme makinaları
kırıcılar,
öğütücüler,
ince öğütücüler ve
kesme makinaları
olmak üzere genelde dört ana grup altında toplanabilir
Bilyalı Değirmenler (Ball Mills)
Gıda endüstrisinin genellikle tahıllarla uğraşan işletmelerin konusunu oluşturan ince öğütücüler, ürünü toz haline getiren makina ve düzenlerdir.
Gıda boyaları gibi ince partiküllü ve
Çekiçli Değirmenler (Hammer Mills)
Çekiçli değirmenler daha çok baharat
ve şeker gibi kristal yapıdaki veya lifli
gıdalarda yaygın olarak kullanılırlar.
1-Hammadde Stok Bunkeri 2-Konveyör Bant 3-Çekiçli Kırıcı 4-Elevatör 5-Besleme Bunkeri 6-Seperatör 7-Hava Kesici 8-Bilyalı Değirmen 9-Jet Plus Filtre 10-Paketleme Makinası 11-Radyal Fan 12-Helezon 13-Elektrik Panosu
Valsli Değirmenler (Disc Mills)
Valsli değirmenler yaygın olarak buğday öğütmek için kullanılırlar.
İki ya da daha çok sayıda paslanmaz çelik vals birbirine doğru dönerve gıda parçacıklarını valsler arasındaki boşluktan dışarı atar.
Burada kullanılan ana kuvvet valsler arasında bırakılan boşluğun yarattığı sıkıştırmadırancak, eğer valsler değişik hızlardadönerlerse, gıdaya ilave kesme kuvvetleri de etki eder.
Vals aralığı değiştirilerek işlenen gıdaya özgün özellik geliştirmek üzere istenen şekilde ayarlanabilir.
Boyut küçültmede kullanılan valsler
Kırma valsleri
Öğütme valsleri
Kırma valsleri dişli, öğütme valsleri dişsiz, düz valslerdir.
1,4,6,8-elevatör
2-Tohum temzileme ve ön ayırma 3-Toz siklonu
Evrika Öğütme işlemi
Öğütme işlemi, un ya da irmik üretimi esas alınarak buğdayın, bir seri ve aralıkları giderek küçülen vals ve elek sistemlerinden geçirilmesi ile gerçekleşir.
Buğday ilk aşamalarda kırma valslerindengeçirilir.
Önce danenin kabuk tabakası kırılır, protein ve nişastadan oluşan endospermparçalanır ve embriyo ayrılır.
İkinci ve üçüncü kırımlardaendosperm parçaları küçülürken daha plastik bir yapıya sahip olan embriyo ezilir (yassılaşır) ve kepeği oluşturan kabuk parçacıkları (pulcuklar) giderek ufalanır.
Yarı katı gıdaların
boyutlarını küçültmek için
Yarı katı gıdaların (et, meyve,sebze) Sıkıştırma, kesme, parçalama ya da yırtma işlemlerinden birisi ile ufalayan makina veya ekipmanlara “Kesme Makinaları” denir.
Kesme makina ve ekipmanları dört gruba ayrılır.
pul (flake)haline getiren dilimleme makinaları
Küp yapanlar,
Dilim ve Pul Haline Getiren (Flaking) Makinalar
Elma gibi bazı sert meyveler için de değişik tipte kesiciler kullanılır.
Balık, fındık ve etlerin pul (flake)
haline getirilmesinde kullanılan
ekipmanlar
Küp Yapan (Dicing) Makinalar
Sebze, meyve ve etler, küp şekli verilmek üzere önce dilimlenirler, daha sonra da döner bıçaklar ile şerit haline getirilirler.
Pulp Yapan Makinalar (Pulpers)
Meyve ve sebze suyuekstraksiyonunda (sıkıp çıkarma), yemeklik yağ üretiminde, püre ve et imalatında ön işlemlerdekullanılırlar.
Silindirik yatay bir gövde içinde yine yatay konumlandırılmışyüksek devirle dönen bir şaftın üzerine, uçları sertleştirilmişçelikten yapılmış bıçaklar yerleştirilmiştir.
Her bıçağın karşısında gövde üzerinde birer bıçak yastığı konulmuştur. Bıçak uçları ile bıçak yastıkları arasındaki boşluk, ürünün istenilen boyuta indirgenmesi amacı ile ayarlanabilir. Ürün, dönen bıçaklar tarafından yüzlerce kez kesilerek ufalanır ve silindirik elekten aşağıya geçer.
Şekil 4.69 Döner bıçaklı bir pulperin
kesit görünümü Presler yapılarına ve çalışma
ilkelerine göre
Kesikli çalışan presler – Dik sepetli presler – Yatık gövdeli presler – Paketli presler
2. Sürekli çalışan presler – Vidalı presler
– Bant presler
Kesikli Çalışan Presler
Preslenecek hammadde partiler halinde beslenir. Preslemeden sonra kalan “ posa ” boşaltılır ve yerine yeni bir parti konur. Daha çok meyve suyu, zeytin yağı üretiminde kullanılan kesikli çalışan presler çok çeşitlidir.
Kesikli çalışan presler içinde en eski ve ilkel olanı dik sepetli prestir.
Yatık gövdeli preslerde pres gövdesi, delikli paslanmaz çelikten yapılmış ve yatay olarak konumlandırılmıştır (Şekil 4.70).
Şekil 4.70. Willmes ABC presinin şematik çalışma ilkesi 1) Pres tabanı, 2) Basınç tablası, 3) Pres gövdesi, 4) Süzme ve karıştırma sicimleri
Paketli preslerher türlü meyvenin preslenmesine uygundur ve yaygın olarak kullanılır.
Mayşe (püre haline getirilmiş meyve),zeytinler vb sentetik malzemeden bezler içerisinde, bohçalar halinde ve her bohça arasına birer kafes konularak ve üst üste yerleştirilerek (bohça kalınlığı 3-5 cm), bir paket halinde hidrolik yöntemle sıkıştırılır.
Sürekli Çalışan Presler
Sürekli çalışan presler vidalı ve bantlı preslerdir.
Vidalı presler genelde yatık delikli bir silindir ile gövde içinde döner hareketli sonsuz bir
vidadan oluşur.Hammadde delikli gövde ile bu vida arasında
Şekil 4.72. Vidalı presin kesit görünümü
1) Pres gövdesi 2) Posa çıkış boğazı hidrolik kapağı, 3) Ham ürün girişi, 10) Su-ham yağ ön çıkışı, 11) Su-ham
yağ çıkış boğazı
Vidalı presler
Vidalı preslerde vida adımı giderek daraldığından başlangıçtaki düşük basınç giderek yükselir.
Böylece pres basıncı presleme silindiri boyunca yükselir.
Preslenmiş olan posa ya da küspe, ayarlı basınç değerini aştığında, kapak açılır ve dışarı atılır
Bant presler
Bant preslerde ilke, mayşenin iki bant arasına sıkıştırılmasıdır.
Şekil 3.26’da görüldüğü gibi iki bant arasındaki aralık mayşenin girişinden itibaren azalmakta ve mayşe giderek artan bir basınçla karşı karşıya kalmaktadır.
Şekil 3.26. Bant pres
Preslemede işlemini etkileyen faktörler
Preslenen maddenin yapısı
pres basıncı
alınan suyun ya da ham yağın viskozitesi
pres kekinin kalınlığı
Presleme sıcaklığı
Sıvı Gıdalarda Boyut Küçültme (Emülsifikasyon ve Homojenizasyon)
Emülsifikasyon , dispers fazı sürekli faz içinde çok küçük damlacıklar halinde bulunacak şekilde birbiri ile
karıştırılamayan iki veya daha fazla fazın stabil (kararlı) bir emülsiyon oluşturmasıdır.
Homojenizasyon ve homojenizatörler
Sıvı faz içinde emülsiyon fazında dağılmış bulunan parçacıkların çaplarını küçülterek ortamın emülsiyonunu stabil hale getirmek, bir başka deyişle emülsiyon fazındaki parçacıkların sıvı faz içindeki doğal sedimentasyonunu durdurmak veya
Homojenizasyon
Sütü doğal olarak kendihaline bıraktığımızda ise yapısındaki süt yağı globülleri, negatif
sedimentasyon etkisi ile bir krema tabakası oluşturacak şekilde yüzeyde birikirler.
Pastörize içme sütlerinde şişenin boğazında toplanan kaymak, halk arasında sütün yağlı olduğu kanısını uyandırırsa da bu nitelik, gerçekte pastörize içme sütlerinde istenmeyen bir görüntüdür.
Homojenizasyonun amaçları
Sütün homojenize edilmesinde ana amaç, yoğunluğu akışkan fazdan daha az olan ve doğal olarak yüzeyde toplanma eğiliminde bulunan yağ taneciklerinin çaplarını küçülterek hareketlerini durdurmak veya çok yavaşlatmaktır.
Süt ürünlerinin cinslerine göre rengin
beyazlaştırılması, viskozitenin arttırılmasıyani kıvam veya koyuluğun sağlanması, tadın iyileştirilmesigibi genellikle süt yağının homojenize edilmesi sonucunda ulaşılan diğer amaçları da vardır.
Tam ve kısmi homojenizasyon
Homojenizasyon, tamveya kısmi homojenizasyon olarak ikiyeayrılır. Tam homojenizasyondasütün tamamı homojenizatörden geçirilir.
Sütün yağ oranı düşükse yağ taneciklerinde birleşme olmaz. Bu süte “mikronize” sütdenir.
Kısmi homojenizasyondadaha önce tamamı sütten ayrılmış olan krema homojenize edilir.
Kremada yağ oranı %12’yi geçmemelidir. Aksi halde yağ taneciklerinde birleşme hemen başlar.
Şekil 4.73. Homojenizasyonun yağ globülleri
üzerindeki etkileri
Homojenizasyonu
Etkileyen Faktörler
Sıcaklık
50-60 derece ve üzeri ?
Basınç (pastörize sterilize sütler ?)
∆t=P*100/ρ*c
Meme Yapısı
Düşük basınçta yüksek kavitasyon
yaratmalı
Homojenizasyon
Homojenizasyonu gerçekleştiren yüksek basıncı sağlayan pompa, güçlü bir elektrik motoru ile tahrik
edilmektedir.
Elektrik motorunun dönüş hareketi, bir krank mili yardımıyla pompanın piston kollarına iletilerek gidip-gelme
hareketine dönüştürülür.
Homojenizasyon
Homojenizasyon olayı üç faktörebağlı olarak oluşmaktadır.
1. Yağ globülleri, homojenizasyon kafasındaki çok dar aralıktan yüksek hızla geçerken çok güçlü bir bölünme kuvvetinin etkisinde kalarak önce uzar sonra bölünür, daha sonra da küresel tanecikler oluştururlar.
2. Akışkanın bu dar aralıkta hızlanışı, yağın buharlaşma basıncı değerinin de altındaki değerde bir basınç kaybı ile birleşir. Bu birleşme, yağ taneciklerinin çok güçlü çökme kuvveti ile karşı karşıya kalmaları anlamında olan kavitasyonuyaratmaktadır.
3. Sonundayağ tanecikleri, dar aralık içersinde çok yüksek hıza ulaştığında bölünme olayı
gerçekleşmektedir.
Şekil 4.75. Homojenizatörün kesit
görünümü Şekil 4.76. Homojenizasyon
kafası parçaları ve kesiti
high-pressure gauge.
Homogenisation always takes place in the first stage.
The second stage basically serves two purposes:
• Supplying a constant and controlled back- pressure to the first stage, giving best possible conditions for homogenisation;
• Breaking up clusters formed directly after homogenisation as shown above
Homojenizasyon işleminde kullanılan ekipmanlar
1. Yüksek hız karıştırıcıları
2. Basınçlı homojenizatörler
3. Kolloid öğütücüler
4. Ultrasonik homojenizatörler
5. Hidrolik kesme ve mikro akışkan yatak homojenizatörler
Gelecek derste,
Sürekli ısı aktarım düzenleri
Borulu ve plakalı ısı değiştiriciler
Evaporatörler
Deaeratörler
Deodorizatörler
