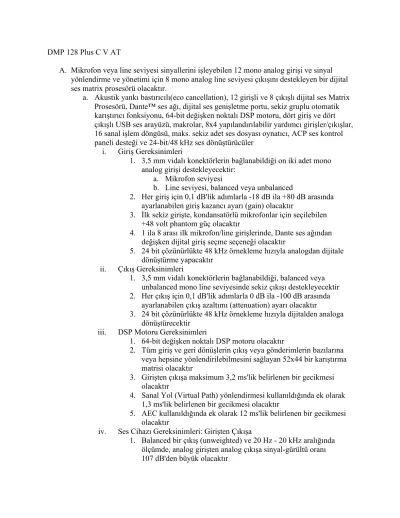

DMP 128 Plus C V AT
A. Mikrofon veya line seviyesi sinyallerini işleyebilen 12 mono analog girişi ve sinyal yönlendirme ve yönetimi için 8 mono analog line seviyesi çıkışını destekleyen bir dijital ses matrix prosesörü olacaktır.
a. Akustik yankı bastırıcılı(eco cancellation), 12 girişli ve 8 çıkışlı dijital ses Matrix Prosesörü, Dante™ ses ağı, dijital ses genişletme portu, sekiz gruplu otomatik karıştırıcı fonksiyonu, 64-bit değişken noktalı DSP motoru, dört giriş ve dört çıkışlı USB ses arayüzü, makrolar, 8x4 yapılandırılabilir yardımcı girişler/çıkışlar, 16 sanal işlem döngüsü, maks. sekiz adet ses dosyası oynatıcı, ACP ses kontrol paneli desteği ve 24-bit/48 kHz ses dönüştürücüler
i. Giriş Gereksinimleri
1. 3,5 mm vidalı konektörlerin bağlanabildiği on iki adet mono analog girişi destekleyecektir:
a. Mikrofon seviyesi
b. Line seviyesi, balanced veya unbalanced
2. Her giriş için 0,1 dB'lik adımlarla -18 dB ila +80 dB arasında ayarlanabilen giriş kazancı ayarı (gain) olacaktır
3. İlk sekiz girişte, kondansatörlü mikrofonlar için seçilebilen +48 volt phantom güç olacaktır
4. 1 ila 8 arası ilk mikrofon/line girişlerinde, Dante ses ağından değişken dijital giriş seçme seçeneği olacaktır
5. 24 bit çözünürlükte 48 kHz örnekleme hızıyla analogdan dijitale dönüştürme yapacaktır
ii. Çıkış Gereksinimleri
1. 3,5 mm vidalı konektörlerin bağlanabildiği, balanced veya unbalanced mono line seviyesinde sekiz çıkışı destekleyecektir 2. Her çıkış için 0,1 dB'lik adımlarla 0 dB ila -100 dB arasında
ayarlanabilen çıkış azaltımı (attenuation) ayarı olacaktır
3. 24 bit çözünürlükte 48 kHz örnekleme hızıyla dijitalden analoga dönüştürecektir
iii. DSP Motoru Gereksinimleri
1. 64-bit değişken noktalı DSP motoru olacaktır
2. Tüm giriş ve geri dönüşlerin çıkış veya gönderimlerin bazılarına veya hepsine yönlendirilebilmesini sağlayan 52x44 bir karıştırma matrisi olacaktır
3. Girişten çıkışa maksimum 3,2 ms'lik belirlenen bir gecikmesi olacaktır
4. Sanal Yol (Virtual Path) yönlendirmesi kullanıldığında ek olarak 1,3 ms'lik belirlenen bir gecikmesi olacaktır
5. AEC kullanıldığında ek olarak 12 ms'lik belirlenen bir gecikmesi olacaktır
iv. Ses Cihazı Gereksinimleri: Girişten Çıkışa
1. Balanced bir çıkış (unweighted) ve 20 Hz - 20 kHz aralığında ölçümde, analog girişten analog çıkışa sinyal-gürültü oranı 107 dB'den büyük olacaktır
2. Maksimum ses düzeyinde 20 Hz - 20 kHz aralığında ölçülen THD+N değeri %0,01'den küçük olacaktır
v. Yapılandırma Yazılımı Gereksinimleri
1. Dijital sinyal prosesörünün sabit mimarisinin esnek bir şekilde denetlenmesine imkan tanıyan, bilgisayar tabanlı DSP
Configurator yazılımı olacaktır
2. Dosya derleme ve prosesöre yükleme olmadan gerçek zamanlı parametre denetimi için Live modu olacaktır
3. Çevrimdışı yapılandırma için Emulate modu olacaktır
4. Tüm giriş ve çıkışların, ses işleme bloklarının, yönlendirmenin, karıştırma noktalarının ve sanal yönlendirmenin
görüntülenebilmesi için bir adet kaydırılabilir penceresi olacaktır 5. Aşağıdakiler dahil (ancak bunlarla sınırlı olmamak üzere) dijital
ses işleme araçları için ayar ve konfigürasyon işlevi olacaktır:
Filtreler (yüksek geçiş, alçak geçiş, bas sınırlama, tiz sınırlama, parametrik, dinamik ses düzeyi ve notch dengeleyici); Dinamik işleme (AGC, Kompresör, Sınırlayıcı, Noise Gate); Gecikmeli işleme; Otomatik kısma(ducking) ve Adaptif Kazanım (gain) İşleme; Geri Bildirim Bastırıcı işleme; Otomatik karıştırma ve çoklu kazanım (gain) kademeleri
6. İşlem blokları arasında kes, kopyala ve yapıştır yoluyla düzenleme yapmaya imkan tanıyacaktır
7. Girişler, çıkışlar, yardımcı girişler, yardımcı çıkışlar, sanal
gönderimler, sanal geri dönüşler, genişletme girişleri ve genişletme çıkışları arasında entegre karıştırma noktalı kazanım (gain)
ayarıyla matris yönlendirme işlevi olacaktır
8. Girişler ve çıkışlar için kullanıcı tarafından yapılandırılabilir parametreler sunan, önceden tasarlanmış bir prosesör ayarları kitaplığı olacaktır
9. Aynı tip kazanım (gain) veya ses kapatma (mute) denetimi öğelerinin tek bir denetimde birleştirilebilmesini sağlayan Group Master denetimleri olacaktır
10. Harici denetimlerle kullanım için Group Master'larda alt ve üst denetim limitlerini tanımlamak amacıyla Yazılımsal Limit ayarları olacaktır
11. Herhangi bir işleme bloku ayarının, seviye ayarının veya ses yönlendirmenin çağrılabilmesi için Ön Ayarları olacaktır; bu ön ayarlar tüm sistem için veya sadece seçilen bir giriş, çıkış, karıştırma noktası ve DSP bloku grubu için kaydedilebilecektir 12. Live modunda her bir Giriş Kazanımı (gain), AGC, Kompresör,
Sınırlayıcı, Noise gate, Otomatik Karıştırıcı ve Çıkış Azaltımı (attenuation) işleme blokundaki seviyelerin gerçek zamanlı ölçülebilmesini sağlayacaktır
13. Tüm giriş ve çıkış kanallarının Live modda kırpılma (clipping) göstergesiyle gerçek zamanlı ölçülmesi için bir Meter Bridge penceresi olacaktır
14. Yapılandırma yazılımı yönlü kontroller, klavye kısayolları ve çalışma tablosu tipi komutlar aracılığıyla klavyeden
gezilebilecektir
15. Hem Live hem de Emulate modunda dosya kaydetme olacaktır 16. Live modunda karşıya dosya yükleme olacaktır
17. Çoklu, link bağlantılı veya network bağlantılı işlemcilerin tek bir yapılandırma yazılımı oturumuyla yapılandırılmasını ve dosya kaydedilmesini sağlayacaktır
vi. Yardımcı Giriş/Çıkış Gereksinimleri
1. Toplam 8 Yardımcı Girişin dosya oynatıcılar ve USB ses
bağlantıları kombinasyonuyla yapılandırılabilmesini sağlayacaktır.
2. USB ses bağlantılarına atanabilen toplam 4 Yardımcı Çıkışı olacaktır.
vii. Genişletme Portu Gereksinimleri
1. Bağlı iki prosesör arasında milisaniyenin altında bir gecikmeyle iki yönlü sinyal yönlendirme için dijital ses genişletme portu olacaktır 2. 16 gelen ve 16 giden sinyalini destekleyecektir
3. 24 bit çözünürlükle ve 48 kHz örnekleme hızıyla sıkıştırılmamış dijital ses sağlayacaktır
4. İki üniteyi birbirine bağlamak için 0,3 metre (1 foot) uzunlukta CAT 6 kılıflı kablo ürünle standart sunulacaktır
viii. Otomatik Karıştırıcı Gereksinimleri
1. Sekiz gruptan herhangi birine opsiyonel kanal ataması yapmak için Otomatik Karıştırıcı Grubu seçimi olacaktır
2. Geçitli ve kazanım (gain) paylaşımlı otomatik karıştırıcı tipleri olacaktır
3. Son Açık Mikrofon Önceliği ve Başkan Önceliği modları olacaktır 4. 1 ila 12 mikrofon arasında Maksimum Açık Mikrofon Sayısı
parametresi olacaktır
5. Geçitli kanallar için Geçit Eşiği seviyesi ve ayarlanabilir Kapalı Azaltma seviyesi olacaktır
6. Başlatma, Bekletme ve Serbest Bırakma süreleri için ayarlanabilir parametreler olacaktır
7. Sinyal Seviyesi, Geçit Durumu ve Geçit Eşiği hedefi değerlerinin Otomatik Karıştırma parametre ayarı penceresinden gerçek zamanlı ölçülebilmesini sağlayacaktır
8. Bir otomatik karıştırıcı grubuna atanmış tüm kanalların geçit durumunu genel bir görünümle sunacaktır
ix. AEC – Akustik Yankı Bastırma İşlem Gereksinimleri 1. Sekiz bağımsız AEC kanalı olacaktır
2. Yankı Dönüş Kaybı, Yankı Dönüş Kaybı Geliştirme ve Toplam Yankı Azaltma seviyeleri yazılım tabanlı olarak gerçek zamanlı ölçülebilecektir
3. Uzak site faaliyetini, lokal site faaliyetini ve AEC prosesör yeniden yakınsamasını gerçek zamanlı gösterecektir
4. Her AEC kanalı için 20 dB'ye kadar seçilebilir gürültü bastırması olacaktır
5. Her AEC kanalı için Doğrusal Olmayan İşleme, İkili Konuşma Yankı Bastırma ve Sessizlik Giderici Ton gelişmiş denetimleri ve ayarlanabilir parametreleri olacaktır
6. 200 milisaniyeden fazla AEC kuyruk uzunluğu olacaktır 7. Saniyede 60 dB'ye kadar AEC yakınsama oranı olacaktır x. VoIP Gereksinimleri
1. Oturum Başlatma Protokolü (SIP 2.0) RFC 3261 tabanlı maks.
sekiz VoIP line'ı olacaktır
2. Lokal konferans görüşmesi uygulamalarında birden fazla arayan numaranın görünmesini desteklemek için özelleştirilebilir yardımcı kanallar atanabilecektir
3. Her arayan numara gösterimi için bağımsız ses işleme ve denetimi olacaktır
4. Şu ses kodlarını, seçilebilir öncelikle destekleyecektir:
a. G.711u (PCM u) b. G.711a (PCM a) c. G.722
d. G.722.1 24/32 e. G.722.1c 24/32/48 f. G.7236 16/24/32/40 g. G.726 AAL-2 16/24/32/40
5. SIP işlem kaydı, paket sayımı ve ağ seğirmesi içeren tümleşik bir web sayfası aracılığıyla VoIP yapılandırmasını destekleyecektir 6. VoIP Ağ Arayüzü olarak LAN 1 veya LAN 2 seçilebilecektir 7. LAN 1 veya LAN 2 aracılığıyla denetlenebilecektir
8. 802.11Q Protokolünü kullanarak LAN 1 veya LAN 2'de VLAN etiketlemeyi destekleyecektir
9. Katman 2 ve Katman 3 için Hizmet Kalitesini (QoS) destekleyecektir
10. Aktarım Katmanı Güvenliği (TLS) ve Güvenli Gerçek Zamanlı Aktarım Protokolünü (SRTP) destekleyecektir
11. STUN, TURN ve ICE aracılığıyla NAT Gezinmesini destekleyecektir
12. Bağlantı Katmanı Bulma Protokolü ve Ortam Uç Noktası Bulmayı (LLDP-MED) destekleyecektir
xi. Dante Ses Ağı Gereksinimleri
1. Yerel alan ağı üzerinde 48 gelen kanalını ve 24 giden kanalını, standart internet protokollerini kullanarak destekleyecektir
a. Sekiz gelen kanalı giriş kanalı işlemeye yönlendirilebilecek ve analog girişin yerini alabilecektir
2. Birincil ve yedek Dante ses ağlarını destekleyecektir 3. Dijital ses network’ü yapılandırması için Dante Controller
yazılımını destekleyecektir
4. Dante ses ağı bağlantısını ve Dante etkin ürünler arasında
doğrudan ara bağlantıyı desteklemek için RJ-45 konektörlerde dört portlu bir dahili Gigabit siviçi olacaktır
5. 24 bit çözünürlükle ve 48 kHz örnekleme hızıyla sıkıştırılmamış dijital ses sağlayacaktır
6. 0,25 ms, 0,50 ms, 1,0 ms (varsayılan), 2,0 ms veya 5,0 ms seçilebilir, rastgele olmayan gecikme olacaktır
xii. Kontrol Gereksinimleri
1. LAN ve WAN üzerinden gerçek zamanlı izleme ve sistem yönetimini desteklemek için standart TCP/IP protokolleri
kullanarak Ethernet izleme ve denetimi sağlayan bir RJ-45'i kabul edebilecektir
2. İki yönlü RS-232'yi desteklemek için 3,5 mm vidalı konektörleri kabul edebilecektir
3. Extron Ses Denetim Panellerinin kullanılmasını desteklemek için bir ACP ses denetim portu olacaktır.
4. Yazılım denetimi için dişi bir USB mini B portu olacaktır
5. RS-232, Ethernet veya USB üzerinden gönderilen Basit Talimatlar Seti komutları kullanarak harici denetim sistemi aracılığıyla uzaktan denetimi destekleyecektir
6. 3,5 mm vidalı konektörler kabul edebilen ve harici tetikleyicileri algılayıp bunlara yanıt verecek biçimde programlanabilen 8 set 3 adet yapılandırılabilir dijital I/O portu olacaktır
xiii. Ön Panel Gereksinimleri
1. Güç göstergesi yeşil LED ışıkla yapılacaktır
2. USB mini B konektör kabul eden bir Yapılandırma portu olacaktır 3. Genişletme portu, LAN portu ve USB ses arayüzü aktivitelerinin
gösterilmesi için yeşil LED'leri olacaktır
4. Giriş ve çıkışta sinyal varlığı yeşil LED ışıklarla gösterilecektir 5. Giriş ve çıkışta titreşimli uyarı yeşil LED ışıklarla gösterilecektir xiv. Arka Panel Gereksinimleri
1. 3,5 mm vidalı konektörleri kabul edebilen 12 girişi olacaktır 2. 3,5 mm vidalı konektörleri kabul edebilen 8 çıkışı olacaktır 3. Mini USB B portu üzerinde 4x4 dijital ses arayüzü olacaktır 4. 3,5 mm vidalı konektörleri kabul edebilen 8 dijital girişi ve 16
dijital çıkışı olacaktır
5. Bir adet 3,5 mm vidalı konektörü kabul edebilen iki yönlü RS-232 portu olacaktır
6. Bir adet RJ-45 konektörü kabul edebilen Genişletme Portu olacaktır
7. Bir adet RJ-45 konektörü kabul edebilen Ethernet Ana Makine Portu olacaktır
8. Bir adet 3,5 mm vidalı konektörü kabul edebilen ACP ses denetim portu olacaktır
xv. Genel Gereksinimler
1. IEC güç soketli, genel amaçlı bir dahili güç kaynağı olacaktır ve uluslararası 100-240 VAC, 50/60 Hz standartları desteklenecektir 2. 1U yüksekliğinde ve tam raf genişliğinde, rafa monte edilebilir
metal bir kasada olacaktır
3. Konveksiyon soğutmalı olacaktır
4. Yürürlükteki uygunluk yönetmeliklerini karşılayacaktır
a. CE, c-UL ve UL emniyet gerekliliklerini karşılayacaktır b. CE, C Onay İşareti, FCC Sınıf A, ICES ve VCCI
kapsamında EMI/EMC gerekliliklerini karşılayacaktır c. İlgili RoHS ve WEEE gerekliliklerini karşılayacaktır 5. Üç yıl parça ve işçilik garantisi sunacaktır
b. Onaylanan cihaz 60-1513-10 parça numaralı Extron DMP 128 Plus C V AT olacaktır; alternatif ya da eşdeğer ürünler kabul edilmeyecektir.
