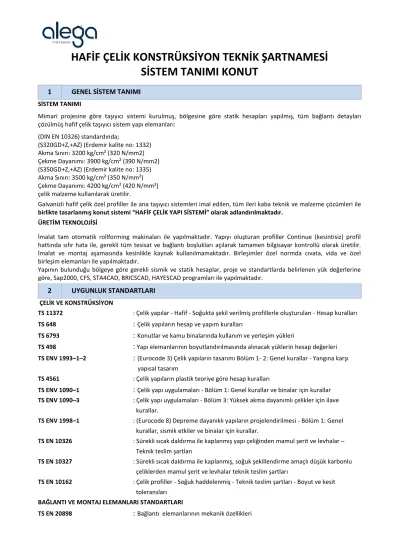

HAFİF ÇELİK KONSTRÜKSİYON TEKNİK ŞARTNAMESİ SİSTEM TANIMI KONUT
1 GENEL SİSTEM TANIMI
SİSTEM TANIMIMimari projesine göre taşıyıcı sistemi kurulmuş, bölgesine göre statik hesapları yapılmış, tüm bağlantı detayları çözülmüş hafif çelik taşıyıcı sistem yapı elemanları:
(DIN EN 10326) standardında;
(S320GD+Z,+AZ) (Erdemir kalite no: 1332) Akma Sınırı: 3200 kg/cm² (320 N/mm2) Çekme Dayanımı: 3900 kg/cm² (390 N/mm2) (S350GD+Z,+AZ) (Erdemir kalite no: 1335) Akma Sınırı: 3500 kg/cm² (350 N/mm²) Çekme Dayanımı: 4200 kg/cm² (420 N/mm²) çelik malzeme kullanılarak üretilir.
Galvanizli hafif çelik özel profiller ile ana taşıyıcı sistemleri imal edilen, tüm ileri kaba teknik ve malzeme çözümleri ile birlikte tasarlanmış konut sistemi “HAFİF ÇELİK YAPI SİSTEMİ” olarak adlandırılmaktadır.
ÜRETİM TEKNOLOJİSİ
İmalat tam otomatik rollforming makinaları ile yapılmaktadır. Yapıyı oluşturan profiller Continue (kesintisiz) profil hattında sıfır hata ile, gerekli tüm tesisat ve bağlantı boşlukları açılarak tamamen bilgisayar kontrollü olarak üretilir.
İmalat ve montaj aşamasında kesinlikle kaynak kullanılmamaktadır. Birleşimler özel normda cıvata, vida ve özel birleşim elemanları ile yapılmaktadır.
Yapının bulunduğu bölgeye göre gerekli sismik ve statik hesaplar, proje ve standartlarda belirlenen yük değerlerine göre, Sap2000, CFS, STA4CAD, BRICSCAD, HAYESCAD programları ile yapılmaktadır.
2 UYGUNLUK STANDARTLARI
ÇELİK VE KONSTRÜKSİYONTS 11372 : Çelik yapılar - Hafif - Soğukta şekil verilmiş profillerle oluşturulan - Hesap kuralları TS 648
:
Çelik yapıların hesap ve yapım kurallarıTS 6793
:
Konutlar ve kamu binalarında kullanım ve yerleşim yükleriTS 498
:
Yapı elemanlarının boyutlandırılmasında alınacak yüklerin hesap değerleri TS ENV 1993–1–2:
(Eurocode 3) Çelik yapıların tasarımı Bölüm 1- 2: Genel kurallar - Yangına karşıyapısal tasarım
TS 4561 : Çelik yapıların plastik teoriye göre hesap kuralları
TS ENV 1090–1
:
Çelik yapı uygulamaları - Bölüm 1: Genel kurallar ve binalar için kurallar TS ENV 1090–3 : Çelik yapı uygulamaları - Bölüm 3: Yüksek akma dayanımlı çelikler için ilavekurallar.
TS ENV 1998–1 : (Eurocode 8) Depreme dayanıklı yapıların projelendirilmesi - Bölüm 1: Genel kurallar, sismik etkiler ve binalar için kurallar.
TS EN 10326 : Sürekli sıcak daldırma ile kaplanmış yapı çeliğinden mamul şerit ve levhalar – Teknik teslim şartları
TS EN 10327 : Sürekli sıcak daldırma ile kaplanmış, soğuk şekillendirme amaçlı düşük karbonlu çeliklerden mamul şerit ve levhalar teknik teslim şartları
TS EN 10162 : Çelik profiller - Soğuk haddelenmiş - Teknik teslim şartları - Boyut ve kesit toleransları
BAĞLANTI VE MONTAJ ELEMANLARI STANDARTLARI
TS EN 20898
:
Bağlantı elemanlarının mekanik özellikleriTS 3611EN 20898–2 : Bağlantı elemanlarının mekanik özellikleri - Bölüm 2: Deney yükü değerleri belirlenmiş somunlar - Normal adımlı
YALITIM DEĞERLERİ (ISI - ENERJİ, AKUSTİK, SES, SU)
TS 825 : Binalarda ısı yalıtım kuralları
TS 901–1 EN 13162
:
Isı yalıtım mamülleri - Binalarda kullanılan - Fabrika yapımı mineral yün mamüller - ÖzelliklerEN 12086
:
Isı yalıtım malzemeleri - Binalar için su buharı geçirgenlik özelliklerinin tayini DIN 4109:
Konutlarda istenilen akustik ses seviyesiTS 2381–2 EN ISO 717–1
:
Akustik - Yapılarda ve yapı elemanlarında ses yalıtımının değerlendirilmesi – Bölüm 1: Hava ile yayılan sesin yalıtımıTS 2381–2 EN ISO 717–2
:
Akustik - Yapılarda ve yapı elemanlarında ses yalıtımının değerlendirilmesi – Bölüm 2: Darbe sesi yalıtımı.EN 29052–1 : Akustik - Dinamik katılığın tayini - Bölüm 1: Meskenlerde esnek döşeme altında kullanılan malzemeler
TS 7316 EN 13163 : Isı yalıtım mamülleri - Binalar için - Fabrikasyon olarak imal edilen - Genleştirilmiş polistren köpük - özellikler
TS EN 13500
: Isı yalıtım malzemeleri - Yapılarda kullanılan - Mineral yün esaslı harici kompozit ısı yalıtım sistemleri (ETICS) - özellikler
DIŞ VE ARA BÖLME DUVAR STANDARTLARI
TS EN 520
:
Alçı levhalar - Tarifler, gerekler ve deney metotlarıTS 1475 : Alçı bölme duvar levha ve bileşenlerinin yerlerine konulması kuralları
TS EN 12369–1
:
Ahşap esaslı levhalar - Yapısal amaçlı tasarım için karakteristik değerler - Bölüm 1: OSB, yonga levhalar ve lif levhalarTS EN 300
:
Yönlendirilmiş lif levhalar (YLL) - Tarifler, sınıflandırma ve özelliklerTS EN 12369–1
:
Ahşap esaslı levhalar - Yapısal amaçlı tasarım için karakteristik değerler - Bölüm 1:OSB, yonga levhalar ve lifli levhalar.
YANGIN DAYANIM STANDARTLARI
DIN 4102
:
Yapı malzemelerinin ve yapı bileşenlerinin yangın davranışlarıTS 1263
:
Yapı elemanlarının yanmaya dayanıklılık sınıfları ve yanmaya dayanıklılık deney metodlarıDIN 1365–1
:
Yangına dayanıklılık deneyleri - Yük taşıyıcı elemanlar için – Bölüm 1: Duvarlar DIN 1365–2:
Yangına dayanıklılık deneyleri - Yük taşıyıcı elemanlar için – Bölüm 2: Döşemelerve çatılar
TS EN 13501–1
:
Yapı mamülleri ve yapı elemanları, yangın sınıflandırması – Bölüm 1: Yangın karşısındaki davranış deneylerinden elde edilen veriler kullanılarak sınıflandırma GENEL YÖNETMELİKLERR.G.26.07.2002 / 24822
:
Binaların yangından korunması hakkında yönetmelikABYYHY 2007
:
Afet bölgelerinde yapılacak yapılar hakkında yönetmelik3 DIŞ DUVAR
FİBERCEMENT
Hafif Çelik Dış DuvarTaşıyıcı Kalınlığı : Statik hesaplara göre belirlenecektir.
Dış Cephe Boyası : %100 saf akrilik bağlayıcılı, yarıparlak bir dış cephe boyasıdır. Sağlam ve elastik bir yapıdadır.
Dış Cephe Kaplaması : 10 mm Fibercement + 4 mm Alüminyum folyolu baloncuklu naylon
Isı ve Ses Yalıtım Malzemesi : 80 mm kalınlıkta Taşyünü (40 kg/m3), Isı iletkenlik hesap değeri = 0.035 W/mK DIN 4102 ve TS EN 13501-1’ e göre yanmaz malzemeler sınıfı olan “A” sınıfındadır.
Taşıyıcı Konstrüksiyon : Özel olarak tasarlanmış ve detaylandırılmış, soğuk şekillendirilmiş, galvanizli özel C profil elemanları ile kaynak kullanılmadan sağlanmaktadır.
Dış Duvar İç kaplama :12,5 mm Beyaz Alçıpan Levha(Fx) (Islak hacimlerde su emme oranı azaltılmış Yeşil (Wr) Levha)
Dış Duvar İç Kaplama Boyası : Yarı mat (Saten) ya da Plastik
FİBERCEMENT
4 İÇ DUVAR
Hafif Çelik İç Duvar
Taşıyıcı Kalınlığı : Statik hesaplara göre belirlenecektir.
İç Cephe Kaplaması : 12,5 mm Beyaz Alçıpan Levha(Fx)
(Islak hacimlerde su emme oranı azaltılmış Yeşil (Wr) Levha)
Isı ve Ses Yalıtım Malzemesi : 50 mm kalınlıkta Taşyünü (40 kg/m3), Isı iletkenlik hesap değeri = 0.035 W/mK DIN 4102 ve TS EN 13501-1’ e göre yanmaz malzemeler sınıfı olan “A” sınıfındadır.
Taşıyıcı Konstrüksiyon : Özel olarak tasarlanmış ve detaylandırılmış, soğuk şekillendirilmiş, galvanizli özel C profil elemanları ile kaynak kullanılmadan sağlanmaktadır.
İç Duvar Kaplama : 12,5 mm Beyaz Alçıpan Levha(Fx)
(Islak hacimlerde su emme oranı azaltılmış Yeşil (Wr) Levha) İç Duvar Kaplama Boyası : Yarı mat (Saten) ya da Plastik
5 TAVAN
Kuru Hacimler : 12,5 mm kalınlıkta Beyaz Alçı Levha (Fx) + 12,5 mm kalınlıkta Beyaz Alçı Levha (Fx) Islak Hacimler : 12,5 mm kalınlıkta Beyaz Alçı Levha (Fx) + 12,5 mm kalınlıkta su emme oranı
azaltılmış Yeşil Alçı Levha (Wr)
Asma Tavan Konstrüksiyonu : Özel olarak dizayn edilen galvanizli Omega profillerdir.
Tavan Kaplama Boyası : Yarı mat (Saten) ya da Plastik
6 ARAKAT DÖŞEMESİ / 2 KATLI BİNA İÇİN
Hafif Çelik Arakat Döşeme
Taşıyıcı Kalınlığı : Statik hesaplara göre belirlenecektir.
Kaplama Malzemesi : 70 mm Şap Beton + 0,50 mm Trapez sac + Q188/188 Hasır donatı Yalıtım Malzemesi : 80 mm kalınlıkta Camyünü (14 kg/m3), (Higroskopik ve kapiler özelliği
olmamasından dolayı sudan etkilenmez)
DIN 4102 ve TS EN 13501-1’ e göre yanmaz malzemeler sınıfı olan “A” sınıfındadır.
7 ÇATI
Çatı kaplaması : 2 Boyutlu Shingle + 2 mm Membran
Çatı Taşıyıcı Sistem : Galvanizli sacdan özel olarak dizayn edilen profillerinden oluşmaktadır. Birleşimler kaynak kullanılmadan cıvata ve vida ile yapılmaktadır.
Yalıtım Malzemesi : 80+80 mm kalınlıkta Cam yünü (14 kg/m3), (Higroskopik ve kapiler özelliği olmamasından dolayı sudan etkilenmez)
DIN 4102 ve TS EN 13501-1’ e göre yanmaz malzemeler sınıfı olan “A” sınıfındadır.
8 KAPILAR
DIŞ KAPILAR : Dış yüzü UV ışınlarına dayanıklı kompakt laminat, iç yüzü laminat kaplı, monoblok kilitli çelik dış kapı. 1,5 mm kasa, 1,2 mm kanat sac kalınlığı
İÇ KAPILAR : PVC Kaplı Petek Dolgulu Panel Kapı
9 PENCERELER
Pencere : MONDIAL SERISI-6000 PVC doğrama
10 CAMLAR
Pencere Camı : 4+12+4mm çift şişe cam
11 BOYA
Dış Duvar : Akrilik dış cephe boyası
İç Cephe : Yarı mat (Saten) ya da Plastik
Tavan : Yarı mat (Saten) ya da Plastik
12 ELEKTRİK TESİSATI
Tüm malzemeler TSE belgeli olacaktır.Kullanıcının tercihine göre değişiklik arz eden aydınlatma armatürleri (yatak odası, salon, hol, mutfak) ile bina harici hatların temini (enerji, telefon, TV sistemi, anten, santral, yükseltici, çevre, yol aydınlatma) teklif kapsamı dışında tutulmaktadır.Sayaç, tv sistemi uydu vs. teklife dahil değildir. Sadece prizleri takılıp kablosu çatıya çıkarılacaktır.
Telefonlar bina girişinde kutuda toplanıp uçları bırakılacaktır. Binanın enerji bağlantısı teklife dahil değildir.
13 SIHHİ TESİSAT
DUVAR BORULAMA SİSTEMİ : Duvar içinden gizli olarak döşenmektedir.
TEMİZ SU BORUSU : Polipropilen Boru
ATIK SU BORUSU : 3.2 mm. kalınlıkta PVC Boru
Kullanım suyu hattı için polipropilen (PPRC) temiz su borusu, atık su tesisatı için geçme muflu contalı ekli sert PVC pis su borusu malzemeleri temin edilecektir.
• Temiz ve Pis Su Tesisatı malzeme ve montajı
• Vitrifiye malzemelerinin montajı
Not: Sıcak su için termosifon temini teklif dışıdır.
14 VİTRİFİYELER
• Ayaklı Lavabo (Enerji Lavabo Bataryası) PITTA SERİSİ 50*60 ya da muadili
• Hela Taşı (Asma Rezevuar+Çelik Bağlantı +Körüklü uzatma Sifon)-CREAVİT TP570 ya da muadili
• Duş teknesi 90*90 Flat Duş Teknesi ya da muadili + Pleksi Camlı Kabin+Enerji Banyo Bataryası+Sürgülü Duş Takım
• Klozet, Rezervuar, Kapak, İç Takım Creavit PITTA Serisi ya da muadili
15 ZEMİN VE DUVAR KAPLAMALARI
• Dış mekan Zemin Seramik 30*60 Graniser Lodherbone /Lodhermoca Kaymaz ya da muadili
• Islak mekan zemin seramik 39*39 Granise Tuana Serisi ya da muadili
• Duvar seramik Graniser Tuane Mone/Noce 22,5*50 ya da muadili
• Laminat Parke Ser Floor Aqua Floor Home Class 31 5 mm ya da muadili
