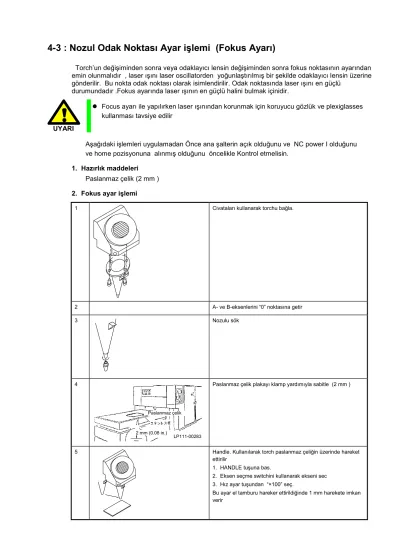

4-3 : Nozul Odak Noktası Ayar işlemi (Fokus Ayarı)

Torch‟un değişiminden sonra veya odaklayıcı lensin değişiminden sonra fokus noktasının ayarından emin olunmalıdır , laser ışını laser oscillatorden yoğunlaştırılmış bir şekilde odaklayıcı lensin üzerine gönderilir. Bu nokta odak noktası olarak isimlendirilir. Odak noktasında laser ışını en güçlü durumundadır .Fokus ayarında laser ışının en güçlü halini bulmak içinidir.

!

UYARI

 Focus ayarı ile yapılırken laser ışınından korunmak için koruyucu gözlük ve plexiglasses kullanması tavsiye edilir

Aşağıdaki işlemleri uygulamadan Önce ana şalterin açık olduğunu ve NC power I olduğunu ve home pozisyonuna alınmış olduğunu öncelikle Kontrol etmelisin.

1. Hazırlık maddeleri Paslanmaz çelik (2 mm ) 2. Fokus ayar işlemi

1 Civataları kullanarak torchu bağla.

2 A- ve B-eksenlerini “0” noktasına getir

3 Nozulu sök

4

Paslanmaz çelik

LP111-00283 2 mm (0.08 in.)

Paslanmaz çelik plakayı klamp yardımıyla sabitle (2 mm )

5 Handle. Kullanılarak torch paslanmaz çeliğin üzerinde hareket

ettirilir

1. HANDLE tuşuna bas.

2. Eksen seçme switchini kullanarak ekseni sec 3. Hız ayar tuşundan “×100” seç.

Bu ayar el tamburu hareker ettirildiğinde 1 mm harekete imkan verir

(2)

6 Fonksiyon tuşu ： Offset setting tuşu 1.

Laser ayarlar ekranını seç

1. offset ayar tuşuna bas. Soft tuşlar gözükene kadar bir kaç kez bas

Soft key ekranı 2.

POWER SET DATA 3D.TRN

2. [SET] soft tuşunu seç

3.

SET TRACE

3. [SET] soft tuşunu seç

4. , [TRACE] soft tuşu seçilmiş olabilir.

7 1. ₇ ₀ ₀ Laser ayar ekranını değiştir.

Laser ayar ekranı seçili olmadığında , laser ayar ekranını görene kadar ekran hareket tuşuna bir kaç kez bas 1. PEAK POWER.‟ı 700 W‟a ayarla

sayı tuşlarıyla “7”, “0” “0” yaz ve input tuşuna bas.

2. ₅ ₀ 2. Frekansı 50Hz „e ayarla

sayı tuşlarıyla “5”, “0” “ yaz ve input tuşuna bas

3. ₁ ₅ 3. DUTY‟yi %15‟e ayarla

sayı tuşlarıyla “1”, “5” “ yaz ve input tuşuna bas

4.

² ^4. tuşuna birkaç kez bas kursörü ASSIST GAS SELECT „a

getir ve sayı tuşlarıyla 2 input „a bas.

5.

¹ 5. GAS FLOW “1”nolu gazı seç ve input‟a bas

6.

³

^6. tuşuna birkaç kez bas ve kürsoru GAS FLOW 1 WORK-

PRES üstüne getir. “3”, tuşuna bas ve input‟a bas . PRE-TIME, PRE-PRES, AFTER-TIME seçeneklerinin

“0”.değerlerinin 0 olmasına dikkat et .

(3)

8 1. Eksen değiştirme anahtar ayarından.

1. Z eksenini seç

2. 2. Ölçek ayar anahtarından “×100”‟e ayarla .

(bu ayar Z ekseninde 0.1 mm hareket etme imkanı tanır( El çarkının hareketinde )

9 1. ASSIST GAS “ l” tuşuna bastıktan sonra , DISCHARGE “l“

tuşuna bas.

2. Nozzle plakadan 30 mm uzakta hareket etmelidir.

!

UYARI

 ASSIST GAS “l” tuşuna basılıdığında nozzle çıkışında basınçlı hava gelir ,

10 SHUTTER anahtarını OPEN. (açık) pozisyonuna getir

!

TEHLİKE

 Bu esnada laser ışını gönderilir, torchun altına elini veya yanıcı herhangi bir şey asla koymamalıdır

11

Red Blue

Handle tamburunu çevirerek (z ekseninde) torch indirilir bu esnada meydana gelen yanma kırmızı renkten mavi renk‟e goner mavi ışın görüldüğünde tambur hareketi durdurulur

(4)

12 SHUTTER anahtarını kapalı durumuna çevir .

!

UYARI

 SHUTTER anahtarının kapalı olduğundan her zaman emin olmalısın .

13 Reset tuşuna basıldığında laser oscillation ve assist gas

otomatik olarak durur

14 Fonksiyon tuşu： Pozisyon tuşu 1.

Z ekseni (RELATIVE kordinat sisteminde değerde “0” olarak ayarlanmalıdır.

1. Fonksiyon tuşlarından Pozisyon tuşuna bas

2. Pozisyon tuşuna basarak [ABS], [REL] veya [ALL] sırayla seçebilirsin be selected. [REL].tuşunu seç

Soft key display 2.

ABS REL ALL (OPRT)

3. [(OPRT)] tuşuna bas

3.

PRESET ORIGIN PSTRE RUNRE

4. [ORIGIN] tuşuna bas.

4. _Z 5. “Z”.tuşuna basıldığı zaman Z ekranda yanıp sönecektir

5.

ALEXE EXE

6. [EXE] tuşunu seç . pozisyon ekranında Z değeri “0”lanır (uygulamadan sonra ekran tekrar 3. adımda tekrarlanan duruma dönecektir, )

15

8 mm (0.31 in.)

Handle tamburunu kullanarak Z ekseninde -8 mm aşağıya. Inilir.

(5)

16 ASSIST GAS “l” tuşuna bastıktan sonra DISCHARGE “l” tuşuna bas.

!

UYARI

 ASSIST GAS “l” tuşuna basılıdığında nozzle çıkışında basınçlı hava gelir ,.

17 SHUTTER anahtarını açık pozisyona getir.

!

UYARI

 Bu esnada laser ışını yayan torchun altına asla elini ve yanıcı herhangi asla sokma

18

Blue Red

El çarkı (Z ekseninde) + yönde hareket ettirilir. bu esnada meydana gelen yanma kırmızı renkten mavi renk‟e döner mavi ışın görüldüğünde tambur hareketi durdurulur

19 SHUTTER anahtarını kapalı duruma getirilir

!

UYARI

 SHUTTER anahtarının Kapalı olduğunundan emin ol.

20 Reset tuşuna basıldığında laser oscillation ve assist gas

otomatik olarak durur

21 Ekranda bulunan z değerinin ½ kadar miktarda torch yukarı

kaldırılır

Örnek: eğer“Z–5.8” ise torch “Z–2.9”.mm‟ye kaldırılır

(6)

22 Soft key display key 1.

PRESET ORIGIN PSTRE RUNRE

(RELATIVE) kordinat sisteminde Z değerini 0 olarak ayarlamamız gerekmektedir

1. [ORIGIN] tuşuna basılır

2. _Z 2. Z tuşuna basıldığında Z yanıp sönmeye başlar.

3.

ALEXE EXE

3. [EXE] tuşu seçildiğinde Z değeri “0” lanır

l24

Nozzle

Z ekseninde Torchu handle tamburu ile hareket ettirerek nozul takılacak pozisyona kadar hareket

25

Nozzle

Nozulu ekle

26

Copy paper

El çarkı – yönde hareket ettirerek nozul‟u paslanmaz çeliğe temas ettiği noktaya kadar indirilir (Z ekseni)

( paslanmaz çelik ile nozzle arasına beyaz kağıt yerleştirilir.

Nozul kağıda dokunduğunda kağıt hareket etmez(el çarkı ile nozul aşağıya alınır.) . Daha iyi bir sonuç için 0.1 mm „lik yaprak mastar kullanılabilir

Note: Z ekseninin doğru pozisyonu ekranda -1 mm olarak gözükmelidir,. Çünkü bu Odak noktası için en çok tercih edilen ölçüdür .Nozzle odak noktasın„dan1 mm ilerde olmalıdır .Eğer 1mm yakalanamazsa aşağıdaki işlemler yapılır.

Note:

1 Görünen değeri Kontrol et , eğer görünen değer 1 mm‟den az ise (örneğin -2,3mm) , farklılığa göre torchu gevşet. Eğer görünen değer 1 mm den fazla ise (örneğin -0.2mm). torchu farklılığa göre sık Sıkma civatalarını gevşet
