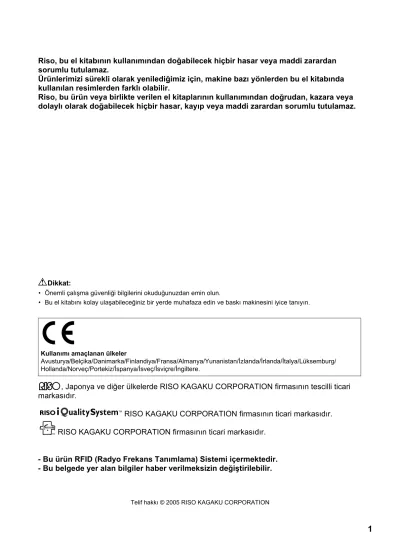

, Japonya ve diğer ülkelerde RISO KAGAKU CORPORATION firmasının tescilli ticari markasıdır. RISO KAGAKU CORPORATION firmasının ticari markasıdır.

(1)

1 Riso, bu el kitabının kullanımından doğabilecek hiçbir hasar veya maddi zarardan

sorumlu tutulamaz.

Ürünlerimizi sürekli olarak yenilediğimiz için, makine bazı yönlerden bu el kitabında kullanılan resimlerden farklı olabilir.

Riso, bu ürün veya birlikte verilen el kitaplarının kullanımından doğrudan, kazara veya dolaylı olarak doğabilecek hiçbir hasar, kayıp veya maddi zarardan sorumlu tutulamaz.

B

Dikkat:

• Önemli çalışma güvenliği bilgilerini okuduğunuzdan emin olun.

• Bu el kitabını kolay ulaşabileceğiniz bir yerde muhafaza edin ve baskı makinesini iyice tanıyın.

, Japonya ve diğer ülkelerde RISO KAGAKU CORPORATION firmasının tescilli ticari markasıdır.

RISO KAGAKU CORPORATION firmasının ticari markasıdır.

- Bu ürün RFID (Radyo Frekans Tanımlama) Sistemi içermektedir.

- Bu belgede yer alan bilgiler haber verilmeksizin değiştirilebilir.

Kullanımı amaçlanan ülkeler

Avusturya/Belçika/Danimarka/Finlandiya/Fransa/Almanya/Yunanistan/İzlanda/İrlanda/İtalya/Lüksemburg/

Hollanda/Norveç/Portekiz/İspanya/İsveç/İsviçre/İngiltere.

TM

(2)

2 İçerik

RZ5 Serisi Modeline hoş geldiniz ... 6

Bu El Kitabında Kullanılan Simgeler... 6

Kullanmaya Başlamadan Önce 8 Güvenlik Kılavuzu - Montaj... 8

Montaj ...8

Elektrik bağlantısı ...8

Güvenlik Kılavuzu - Günlük Kullanım ve Çalıştırma ... 9

Çalıştırma Ortamı ...9

Makinenin Günlük Kullanımı...9

Sarf Malzemeleri...10

Mürekkep Kullanımı...10

Bilgisayara Bağlantı... 11

Kağıt Önerileri ... 12

Boyut ve Ağırlık Kısıtlamaları ...12

Daha İyi Kağıt Besleme için İpuçları ...13

Saklama Ortamı...13

Orijinaller ... 14

Boyut ve Ağırlık Kısıtlamaları ...14

Maksimum Baskı Alanları ve Kenar Boşlukları...15

Basılmaması Gereken Materyaller ...15

Tanışma 16 Her Parçanın Adı ve Fonksiyonu... 16

Kontrol Paneli ... 18

Ekran ... 20

Ekranlar ve Ekranların Çeşitli Aşamaları ...20

Ana Ekran Planı...24

Temel İşlem ...26

Temel İşlemler 28 Baskıya Hazırlama ... 28

Kağıt Besleme Tepsisinin Ayarlanması ve Kağıt Konulması ...28

Kağıt Toplama Tepsisinin Ayarlanması ...31

Kağıt Belge veya Kitaptan Baskı ... 33

Bilgisayar Verisinden Baskı [Doğrudan Baskı] ... 38

Bilgisayar Verisinden Baskı ...39

Çıkış Yönlerinin Değiştirilmesi ...41

Durdurma Zamanlamasının Değiştirilmesi ...43

(3)

İçerik

3 Master Üretme Fonksiyonları 44

Görüntü İşleme Modunun Seçilmesi [Orijinal] ... 44

Orijinal için Tarama Kontrastını seçme [Kontrast] ... 45

Orijinallerin Büyütülmesi/Küçültülmesi [Standart Oran] [Kenar+] [Zoom] ... 46

Standart Oranla Büyütme ve Küçültme [Standart Oran] [Kenar+] ...47

Büyütme/Küçültme Fonksiyonu ile Büyütme ve Küçültme [Zoom] ...48

Özel Boyutlu Kağıt Kullanma [Kağıt] ... 49

Otomatik Baskı [Otomatik İşlem] ... 50

Nokta Ekranı ile Fotoğraf İşleme [Nokta işlem] ... 51

Mürekkep Tasarrufu [Mürek. tasarrufu] ... 52

Bir Sayfaya Yan Yana Baskı Yapma [2’li] [1 de 2] ... 53

Çokl-Yp Baskı için İpuçları...54

İşletimsel Prosedür ...56

Ciltli Belgelerden Baskı Yapma [Kitap gölg.] ... 58

Baskı Fonksiyonları 60 Baskı Hızının Değiştirilmesi [Baskı Hızı Ayarı] ... 60

Baskı Yoğunluğunun Ayarlanması [Baskı Yoğunluğu Ayarı] ... 61

Baskı Konumunun Ayarlanması [Baskı Konumu Ayarı] ... 62

Dikey (Yukarı/Aşağı) Ayar ...62

Yatay (Sol/Sağ) Ayar ...63

Kontrol Kopyaları Baskısı [Kontrol] ... 64

Basılan Kopyaların Kuru Tutulması [Aralık] ... 65

Önceden Yapılandırılmış Ayar Kullanarak Kağıt Çıkarma [Çıkış kanat kontr.] ... 66

Gelişmiş Özellikler 68 Gruplara Otomatik Sıralama [Program] ... 68

Programlanmış Baskı için Ayar Yapma ...70

Programların Kaydedilmesi ...72

Bir Program Adının Değiştirilmesi ...73

Programların Silinmesi ...75

Bir Program Geri Getirilmesi ...76

Kaydedilmiş Programlarda değişiklik yapma ...77

İş Hafızası Fonksiyonlarının Kullanılması [Görev bel.] ... 78

Görev belleğinin Kaydedilmesi ...79

Görev belleğinin Adının Değiştirilmesi...80

Görev belleğinin Geri Alınması ve Baskı Yapma ...81

Görev belleğinin Silinmesi ...83

Saklama Süresinin Uzatılması [Rezervasyon] ... 84

Boşta Döndürme Eylemi [Silindir hazırlık] ... 85

Gizli Belgelerin Korunması [Gizli] ... 86

Master Çoğaltma [Yenile] ... 87

Maksimum Baskı Alanı Kullanan bir Master Hazırlama [Maks. tarama] ... 88

Kontrol ve Baskı (İsteğe bağlı ADF ünitesi monte edildiğinde) [ADF yarı-oto] ... 89

(4)

İçerik

4 Kullanım Durumunu Gösterme [Dijitl kopy sayısı] ... 91

Varsayılan Ayarların Değiştirilmesi [Yönetici] ... 92

Yapılandırılabilir Fonksiyonlar ...92

Varsayılan Ayarların Kişiselleştirilmesi ...97

Doğrudan Erişim Alanın ve Seçimler Seçme ayarlanması [Doğr.Erişim girişi] [Seçimler girişi] ...99

Özel bir Kağıt Boyutu Kaydetme [Özel kağıt giriş] ... 102

Boyutların girilmesi ve adların değiştirilmesi...102

Özel bir Kağıt Boyutunun Silinmesi ...105

Bağlantılı Yazıcı (ayrı satılır) kullanıldığında 106 Bağlantılı Yazıcı Kullanımı için Yazıcı Fonksiyonları... 106

Bağlantılı Yazıcının Ayarlanması [Link Properties] ... 108

Bağlantılı Yazıcı Ayar Listesi ...108

Bağlantılı Yazıcının Ayarlanması...111

Taranan Orijinalin bir Bağlantılı Yazıcıdan Basılması [Link Mode]... 112

Bir Bağlantılı Yazıcıda İsteğe Bağlı Fonksiyonların Kullanılması ... 115

Yapılandırılabilir Fonksiyonlar ...116

Dupleks Baskı [Çift yönlü] ... 118

Sarf Malzemelerinin Değiştirilmesi 120 Kalan Sarf Malzemeleri Miktarının Kontrol Edilmesi... 120

Master Rulosunun Değiştirilmesi ... 121

Mürekkep Kartuşunun Değiştirilmesi ... 124

Master Atık Kutusunun Boşaltılması... 126

Baskı Silindirinin Değiştirilmesi... 127

Baskı Silindirinin Çıkarılması ...127

Baskı Silindirinin Takılması...129

Tükenmiş Sarf Malzemelerinin Atılması ... 130

Bakım 132 Temizlik ... 132

Termal Baskı Kafası ...133

Tarama Camı ve Tarama Kapağı Pedi...133

Tarayıcı Camı ve ADF Ünitesinin Beyaz Yaprağı (isteğe bağlı) ...134

Basınç Rulo ...134

Dış ...135

(5)

İçerik

5 Arıza Giderme 136

İleti Görüntülendiğinde... 136

Hata İletisi Şablonu...136

Pop-PU İletisi Şablonu...143

Sarf Malzemeleri Bilgi Ekranı ...147

Arıza Giderme ... 150

Ek 158 İsteğe Bağlı Aksesuarlar... 158

Teknik Özellikler ... 159

Fihrist... 162

(6)

RZ5 Serisi Modeline hoş geldiniz

6 RZ5 Serisi Modeline hoş geldiniz

Bu baskı makinesini satın aldığınız için teşekkür ederiz.

RZ5 serisi LCD ekranlı dijital bir kopyalama makinesidir. Herhangi bir iş için sadece ilgili düğmeleri ekranda gösteren, kolay kullanımlı Dokunmaya Duyarlı Ekran özelliğine sahiptir. Etkileşimli kılavuz sistemiyle, çok karışık yazıcı ayarları kolayca yapılabilir.

Bu kılavuz, çeşitli fonksiyonları kullanma açısından size makine’nin temel ve gelişmiş özelliklerini göstermektedir.

Ayrıca uyarı notları, sarf malzemeleri ile ilgili kullanım ve değiştirme bilgileri ve arıza giderme ip uçları da içermektedir.

Lütfen bu makineyi kullanmadan önce el kitabını dikkatlice okuyunuz. Ayrıntılı ip uçları ve fikir edinmek için gerektiğinde referans olarak kullanın.

Bu El Kitabında Kullanılan Simgeler

Bu el kitabında aşağıda belirtilen simgeler kullanılmıştır.

İşaretler hakkında

Bu belgede aşağıdaki simgeler kullanılmıştır.

A

UYARI: Bu uyarının dikkate alınmaması ölüm veya ciddi yaralanmalara neden olabilir.

B

Dikkat: Bu dikkat ibaresinin dikkate alınmaması yaralanma veya maddi hasara neden olabilir.

Önemli!: Özel dikkat gerektiren veya yasaklanmış işlemleri belirtir.

Dikkatli şekilde okuyun ve belirtilen talimatlara uyun.

Not: Yararlı bilgiler verir.

İpucu: Kullanım kolaylığı açısından ek ipuçları verir.

Bir başvuru sayfasını gösterir.

[ ] LCD ekran üzerindeki düğme veya öğenin adını belirtir.

LCD ekran üzerinde dokunulacak düğmeyi belirtir.

Orijinal belgeyi belirtir.

Basılan kopyaları belirtir.

(7)

Bu El Kitabında Kullanılan Simgeler

7 İşlem Talimatları ve Fonksiyon Tanımları ile ilgili işaret

Fonksiyon ve işlemleri açıklamak için aşağıdaki kurallar kullanılır.

1)

Bölüm Başlığı

2)

İşlem Prosedürü

İşlemle ilgili prosedürler adımlarla belirtilmiştir. Bu adımları uygulayın.

3)

Ekran

Her adımda görünen Ekranı gösterir.

Bu el kitabı ve resimlerin içeriği hakkında

Ekranlar cihaz devredeymiş gibi resmedilmiştir. Bu el kitabında belirtilen bazı düğmeler, varsayılan ayar olarak veya isteğe bağlı cihaz takılı olmadığında mevcut olmayabilir.

(8)

Güvenlik Kılavuzu - Montaj

8

Kullanmaya Başlamadan Önce

Güvenlik Kılavuzu - Montaj

Bu bölümde makinenin montajı sırasında uyulması gereken talimatlar yer almaktadır. Makineyi monte etmeden önce bu bölümü okuyun.

Not:

• Yetkili satıcınız, teslimat anında makine için uygun bir yer belirlemenize yardımcı olacaktır.

Montaj

A

UYARI:

• Makineyi bu model için özel hazırlanmış kaideye veya düz ve dengeli bir satıh üzerine (maksimum 10 mm'lik farka izin verilir) yerleştirin. Makinenin düşmesi halinde yaralanma meydana gelebilir.

• Makineyi iyi havalandırılan bir yere monte edin. Aksi taktirde ciddi sağlık sorunlarına neden olabilir.

B

Dikkat:

• Makine ile şebeke elektriği arasında uzatma kablosu kullanmak zorunda kalmamak için, makineyi şebeke prizine yakın bir yere monte edin. Uzatma kablosu mutlaka gerekiyorsa, 5 m'den uzun kablo kullanmayın.

• Teknik sorunlar sırasında makinenin fişini çekebilmeniz için, makinenin arkasında en az 10 cm'lik bir boşluk bırakın.

• Makineyi tozlu ortamlardan uzak tutun. Aksi taktirde yangın çıkabilir.

Önemli!:

• Makineyi aşağıda sıralanmış yerlere monte etmekten kaçının. Bu önleme uyulmaması makinenin arıza yapmasına neden olabilir.

– Pencerelere yakın yerler gibi, doğrudan güneş ışığına maruz kalan yerler (Makineyi doğrudan güneş ışığı altında bırakabilecek tüm pencereleri perdeyle kapatın)

– Ani sıcaklık değişimlerine maruz kalan yerler

– Aşırı sıcak veya soğuk yerler veya soğuk ve kuru yerler – Isıtılan yerler

– Doğrudan soğuk hava, doğrudan sıcak hava veya doğrudan ışıma ısısına maruz kalan yerler

Elektrik bağlantısı

A

UYARI:

• Duvar prizi veya uzatma kablosuna aşırı yüklenmeyin; elektrik kablosuna, üzerine ağır cisimler koymak veya kabloyu çekmek ya da bükmek suretiyle zarar vermeyin. Bu, yangın veya elektrik çarpmasına neden olabilir.

• Fişi prizden çekerken elektrik kablosundan değil, fişten tutun. Bu, kabloya zarar verebilir ve yangın veya elektrik çarpmasına neden olabilir.

• Elektrik kablosunu ıslak elle fişe takıp çıkarmayın. Bu, elektrik çarpmasına neden olabilir.

B

Dikkat:

• Elektrik fişini yılda en az bir defa duvar prizinden çıkarın ve fişin çubuklarını ve çevresini temizleyin. Bu bölgelerde toplanacak tozlar yangına neden olabilir.

Önemli!:

• Elektrik kablosu veya prizde temassızlık olup olmadığını kontrol edin. Elektrik kablosunu yakındaki bir duvar prizine sağlam şekilde takın.

• Kabloyu takıp çıkarırken GÜÇ düğmesinin kapalı olduğundan emin olun.

(9)

Kullanmaya Başlamadan Önce

Güvenlik Kılavuzu - Günlük Kullanım ve Çalıştırma

9 Güvenlik Kılavuzu - Günlük Kullanım ve Çalıştırma

Bu bölümde makinenin günlük kullanımı sırasında uyulması gereken talimatlar yer almaktadır. Makineyi çalıştırmadan önce bu bölümü okuyun.

Çalıştırma Ortamı

Önemli!:

• Makineyi aşağıdaki uygun çevre koşullarında kullanın.

Sıcaklık aralığı: 15°C ila 30°C

Nem aralığı: 40% ila 70% (yoğunlaşmayan)

Makinenin Günlük Kullanımı

A

UYARI:

• Makinenin üzerine su kapları veya madeni cisimler koymayın. Su veya madeni cisimlerin makinenin içine kaçması yangına veya elektrik çarpmasına neden olabilir.

• Makinenin herhangi bir deliğinden içeri madeni cisimler veya yanıcı maddeler sokmayın. Bu, yangın veya elektrik çarpmasına neden olabilir.

• Makine kapaklarını çıkarmayın. İç aksamın ortaya çıkması elektrik çarpmasına neden olabilir.

• Makineyi kendi başınıza dağıtıp toplamaya çalışmayın. Bu, yangın veya elektrik çarpmasına neden olabilir.

• Makinenin aşırı ısı, duman veya kötü koku yayması durumunda derhal GÜCÜ kapatın, fişi prizden çekin ve servis temsilcinizle temasa geçin. Aksi takdirde yangın veya elektrik çarpması meydana gelebilir.

• Makinenin içine bir şey düşerse derhal GÜCÜ kapatın, fişi prizden çekin ve servis temsilcinizle temasa geçin. Aksi takdirde yangın veya elektrik çarpması meydana gelebilir.

• Makine çalışırken asla elinizi veya parmaklarınızı makinenin açıklıklarından içeri sokmayın.

• Bol giysiler veya uzun saç makinenin hareketli parçalarına kapılabileceği için, bunları makineden uzak tutun.

• Makinenin üzerine ağır cisimler koymayın. Bu cisimler düşerek yaralanmaya yol açabilir.

• Makineyi hareket ettirmeden önce servis temsilcinizle temasa geçin.

B

Dikkat:

• Çalışma sırasında makinenin kapaklarını açmayın, makineyi hareket ettirmeyin.

• Makineyi uzun süre kullanmayacaksanız elektrik fişini çekin.

• Makinenin içinde hassas parçalar ve tahrik elemanları bulunmaktadır. Makineyi bu el kitabında belirtilmiş olandan farklı bir biçimde kullanmayın.

• Makineye hiçbir darbe uygulamayın.

Önemli!:

• Makine çalışırken fişini çekmeyin veya gücü kapatmayın.

• Makine kapaklarını nazikçe açıp kapamaya özen gösterin.

(10)

Güvenlik Kılavuzu - Günlük Kullanım ve Çalıştırma

10 Sarf Malzemeleri

Önemli!:

• Mürekkep ve Master Rulosunda, RISO tarafından belirtilmiş ürünlerin kullanılması önerilir.

• Master Rulosu ve mürekkep gibi sarf malzemelerini doğru şekilde saklayın.

Sarf malzemelerinin saklanmaması gereken yerler şunlardır:

– Doğrudan güneş ışığı alan yerler veya pencerelere yakın aydınlık yerler (Başka seçenek yoksa pencereyi perdeyle örtün.)

– Ani sıcaklık değişimlerine maruz kalan yerler

– Aşırı sıcak veya soğuk yerler veya aşırı soğuk ve kuru yerler

Mürekkep Kullanımı

B

Dikkat:

• Mürekkep gözünüze kaçarsa derhal bol suyla yıkayın. Tahriş devam ederse doktora başvurun.

• Mürekkep cildinizle temas ederse sabun kullanarak yıkayın.

• Baskı sırasında ortamı bol bol havalandırın.

• Kullanım sırasında kendinizi iyi hissetmezseniz doktora başvurun.

• Yalnızca baskı amaçlı mürekkepleri kullanın.

• Mürekkebi çocuklardan uzak tutun.

(11)

Bilgisayara Bağlantı

11 Bilgisayara Bağlantı

Bağlı bir bilgisayardan makineye orijinal baskı gibi doğrudan veri gönderebilirsiniz. Zira master hazırlamada dijital verilerin kendisi kullanılır ve baskıların finişi son derece kaliteli olur.

Önemli!:

• Bağlantıları yapmadan önce hem makine hem de bilgisayarı kapatın.

• Paralel konnektörün giriş ve çıkışı için izin verilebilir maksimum voltaj 5 V'tur.

Bağlantı Yöntemi Gereken Seçenek Kablo

Windows kullanan bir PC

ile bire bir bağlantı — Paralel yazıcı kablosu IEEE1284 uyumlu

Macintosh ile bire bir bağlantı

(Windows PC de kabul edilebilir)

RISORINC-NET Ethernet kablosu (çapraz) 10BASE-T veya 100BASE- TX destekleyen blendajlı kablo

Ağ bağlantıları RISORINC-NET Ethernet kablosu (düz)

(12)

Kağıt Önerileri

12 Kağıt Önerileri

Boyut ve Ağırlık Kısıtlamaları

Tabloda, kullanılabilir baskı kağıdının teknik özellikleri görülmektedir.

Önemli!:

• Boyut ve ağırlıkları makine tarafından desteklenen kağıtlar kullanılırken bile, kağıt finişi, ortam koşulları ve saklama koşulları gibi faktörlere bağlı olarak kağıt, makineden geçmeyebilir. Makineyi kullanırken bunu aklınızdan çıkarmayın. Daha fazla bilgi için, yetkili satıcınıza danışın.

Sıkışma veya hatalı beslemeye yol açabileceğinden, şu kağıt tiplerini kullanmayın:

• Aşırı ince kağıt (46 g/m²'den az)

• Son derece kalın ve ağır kağıt (210 g/m²'den fazla)

• Buruşmuş, bükülmüş, katlanmış veya yırtılmış kağıt

• Kimyasal işleme tabi tutulmuş veya kaplanmış kağıt (termal kağıt veya karbon kağıdı gibi)

• Yapışkan bölümü veya delikleri olan kağıtlar (zarf ve etiket kağıtları gibi)

Not:

• Yatay tane yönüne sahip kağıtlar kağıt beslemesinde sorun çıkarabilir. Tane yönü dikey olan kağıtları kullanın.

• Resimler, kullanılabilir baskı kağıdının tüm alanına basılmaz. Maksimum yazdırma alanları modelden modele değişir. )p.15

RISO, yukarıdaki teknik özelliklerin dışındaki kağıtların makineden geçebileceğini ve baskı işleminde kullanılabileceğini garanti etmez.

Kullanılabilir Baskı Kağıdı

Boyut Ağırlık

100 mm × 148 mm ila

297 mm × 432 mm 46g/m² ila 210g/m²

(13)

Kağıt Önerileri

13 Daha İyi Kağıt Besleme için İpuçları

Kağıt sıkışması ve besleme hatalarını engellemek için aşağıdaki talimatları izleyin:

• Standart veya hafif kağıt kullanırken, Kağıt Beslemesi Basınç Ayar Kolunu “ ” ayarına getirin. Sonra dört adet Kağıt Düzenleyicisini de açın. )p.29, )p.31

• Kalın kağıt kullanırken, (hisse senedi belgeleri gibi), Kağıt Beslemesi Basınç Ayar Kolunu “ ” ayarına getirin ve iki iç Kağıt Düzenleyiciyi açın. )p.29, )p.31

• Kaygan kağıt kullanırken, Kağıt Beslemesi Basınç Ayar Kolunu “ ” ayarına getirin. )p.29, )p.31

• Besleme Tepsisi Kağıt Kılavuzları, Çıkış Tablası Kağıt Kılavuzları ve Kağıt Durdurucuyu kağıt boyuna göre ayarlayın. )p.29

• Üzerinde kat yeri bulunmayan düz baskı kağıdı kullanın. Bükülmüş kağıt kullanılması kaçınılmaz ise, baskı kağıdını bükülme yüzleri aşağıya gelecek şekilde yerleştirin.

• Orijinalin üst kenar boşluğu çok darsa veya orijinalin üst kısmında fazla miktarda mürekkep kullanılmışsa kağıt silindir yüzeyine yapışabilir. Bu sorunu çözmek için, baskı konumunu daha geniş bir üst kenar boşluğu elde edecek şekilde alçaltın veya orijinali altı üstüne gelecek şekilde ters çevirin. Ardından baskı işlemine baştan başlayın.

Saklama Ortamı

Baskı kağıdını düz, kuru bir alanda saklayın. Kağıdın aşırı nemli bir yerde saklanması kağıt sıkışmalarına veya baskı kalitesinin düşmesine yol açabilir.

Baskı kağıdının ambalajını açtıktan sonra, geri kalan kağıtları sarılı tutun ve nem geçirmeyen bir kutuda saklayın.

Kağıt saklama kutusuna silika jel konması önemle tavsiye edilir.

(14)

Orijinaller

14 Orijinaller

Boyut ve Ağırlık Kısıtlamaları

Kullanılabilir orijinaller şunlardır.

• Orijinaller, master'lar üretilirken Kağıt Besleme Tepsisine konan kağıtların boyutuna göre, aynı genişlik için ise Besleme Tepsisi Kağıt Kılavuzlarına göre taranırlar.

Konan kağıt orijinalden küçükse, orijinalin tamamı taranmaz.

Konan kağıt orijinalden büyükse, örneğin camdaki bir leke veya orijinalin gölgesi alan üzerinde orijinalin boyutundan daha büyük beklenmeyen bir lekenin çıkmasına neden olabilir.

• Ciltli orijinaller de Tarama Camı üzerinde kullanılabilirler.

• İsteğe bağlı ADF (Otomatik Belge Besleyici) ünitesini kullanırken 50'ye kadar orijinal sayfayı otomatik olarak besleyebilirsiniz.

Not:

• Şu orijinalleri basarken Tarama Camını kullanın:

– Yamalı veya aşınmış orijinaller

– Buruşmuş, bükülmüş, katlanmış veya yırtılmış orijinaller – Saydam orijinaller (kopya kağıdı veya OHP asetatları gibi)

– Kimyasal işleme tabi tutulmuş orijinaller (termal kağıdı veya karbon kağıdı gibi) – Daksillenmiş veya zamklı orijinaller

– Aşırı ince orijinaller (50 g/m²'den az) – Aşırı kalın orijinaller (110 g/m²'den fazla) – Ağır çizim kağıdı

– Zımbalı veya ataşlı orijinaller

• Bir orijinal buruşmuş, bükülmüş veya kat yeri yapmışsa, orijinalleri işlem sırasında Tarama Camı üzerine doğrudan bastırılabilecek şekilde iyice düzleştirin.

• Bir orijinal üzerinde daksil veya zamk kullanılmışsa, yerleştirmeden önce iyice kurutun.

• Kalın kağıtla yamanmış bir orijinalde, yamanmış olan kağıdın gölgesi de baskıda çıkabilir.

Tarama Camı Kullanılarak İsteğe Bağlı ADF Ünitesi Kullanılarak

Boyut Ağırlık Boyut Ağırlık

50 mm × 90 mm ila

297 mm × 432 mm Maks. 10 kg

90 mm × 140 mm ila

297 mm × 432 mm 50 g/m² ila 110 g/m²

(15)

Orijinaller

15 Maksimum Baskı Alanları ve Kenar Boşlukları

Maksimum baskı alanları aşağıdaki gibidir.

Önemli!:

• Hangi boyutta orijinal basılıyor olursa olsun, orijinaller için şekilde belirtilmiş olan kenar boşlukları gereklidir.

Gerekirse orijinali kenar boşluklarının içine sığacak şekilde küçültün. Bir orijinali, en az 5 mm'lik bir kenar boşluğuna sahip tarafı Tarama Camının soluna gelecek şekilde yerleştirin.

Basılmaması Gereken Materyaller

Kişisel kullanım için kopya alırken dahi, makineyi, yasayı ihlal edecek veya belirlenmiş telif haklarına tecavüz edecek şekilde kullanmayın. Daha ayrıntılı bilgi için yerel yetkililere danışın. Genel olarak, inisiyatif ve sağduyunuzu kullanın.

Model Maksimum Baskı Alanı Kullanılabilir Maksimum Baskı Kağıdı Boyutu

RZ570 291mm×413mm

297mm×432mm

RZ500 210mm×290mm

(16)

Her Parçanın Adı ve Fonksiyonu

16

Tanışma

Her Parçanın Adı ve Fonksiyonu

1)

Master Atık Kutusu ()p.126) Atılan master'ları taşır.

2)

Besleme Tepsisi Alçaltma Düğmesi ()p.30) Kağıt değiştirme veya ekleme sırasında Kağıt Besleme Tepsisini alçaltır.

3)

Kağıt Beslemesi Basınç Ayar Kolu ()p.29) Kullanılmakta olan kağıda göre kağıt beslemesi basıncını ayarlar.

4)

Besleme Tepsisi Kağıt Kılavuzu ()p.28) Kağıdı tutarak kılavuzluk eder.

Kağıdın kenarlarına oturacak şekilde kaydırın.

5)

Kağıt Besleme Tepsisi ()p.28) Bu kılavuza baskı kağıdı yükleyin.

6)

Yatay Baskı Konumu Ayar Kadranı ()p.63) Baskı konumunu sola veya sağa kaydırır.

7)

Tarama Kapağı

Orijinali yerleştirirken açılır ve kapanır.

8)

Tarama Kapağı Pedi ()p.133)

9)

Tarama Camı ()p.34, )p.133)

Orijinali yüzü aşağıya bakacak şekilde yerleştirin.

10)

Kontrol Paneli ()p.18, )p.19)

Çeşitli baskı işlemleri gerçekleştirmek için tuşlara basın.

11)

Ekran ()p.20 ∼p.25)

Baskı işlemleri için gereken çeşitli ekranlar görüntülenir.

Çeşitli baskı işlemlerini gerçekleştirmek için ekrandaki düğmelere dokunun.

12)

Otomatik Belge Besleyici (İsteğe bağlı)

13)

ADF Orijinal Durdurucusu (İsteğe bağlı) Taranan orijinali alır ve durdurur.

14)

ADF Orijinal Toplama Tepsisi (İsteğe bağlı) Taranan orijinaller bu kılavuza çıkarılır.

15)

ADF Orijinal Serbest Bırakma Düğmesi (İsteğe bağlı)

Bir orijinal sıkışırsa ADF'den çıkartmak için basın.

16)

ADF Orijinal Kılavuzu (İsteğe bağlı)

Bir arada tutmak için orijinalin genişliğine göre kaydırır ve ayarlar.

1

2

3

4 5 6

7 8

9 10

11

13 12 14

15 16

(17)

Tanışma

Her Parçanın Adı ve Fonksiyonu

17 17)

Mürekkep Kartuş Kapağı Yuvası ()p.125)

Kartuş kapağını korur.

18)

Ön Kapak

19)

Baskı Silindiri (Drum) ()p.127)

20)

Mürekkep Kartuşu ()p.124)

21)

Baskı Silindiri Kolu ()p.127)

22)

Baskı Silindiri Serbest Bırakma Düğmesi ()p.127)

Çıkarılması gerektiğinde Baskı Silindirinin kilidini açar.

23)

Sayaç

Kopya sayısını (toplam baskı sayacı) ve hazırlanmış master sayısını (master sayacı) gösterir.

24)

Master Üretme Birimi Kolu ()p.121)

25)

Master Üretme Birimi Serbest Bırakma Düğmesi ()p.121)

Çıkarılması gerektiğinde Master Üretme Biriminin kilidini açar.

26)

Master Üretme Birimi ()p.121)

27)

Kağıt Çıkartma Kanadı ()p.66)

Basılmış kağıtların düzgün şekilde birikmesi için otomatik ayar yapar.

28)

Kağıt Düzenleyici ()p.31)

Basılı kağıtları hizalamak amacıyla açmak için basın.

29)

Çıkış Tablası Kağıt Kılavuzları ()p.31) Basılı kağıtları düzgün şekilde aynı hizaya getirir.

Basılacak kağıt genişliğine göre kaydırın.

30)

Kağıt Durdurucu ()p.31)

Baskı kağıdının uzunluğunu ayarlamak için kaydırın.

31)

Kağıt Toplama Tepsisi ()p.31) Basılan kopyalar bu tepsiye çıkarılır.

32)

Güç Düğmesi ()p.28)

33)

Stabilizör

34)

Master Üretme Birimi Kapağı ()p.121) Master Rulosunu yerleştirmek için açın ve kapatın.

35)

Master Kılavuz Kanatçığı ()p.122)

36)

Termal Baskı Kafası ()p.133)

37)

Master Rulo Tutucusu ()p.122)

38)

Master Rulosu ()p.121)

17 18

19 20

21

22 23 24 25 26

27 28 29

30 32 31 33

34

35

36

37

38

(18)

Tanışma

Kontrol Paneli

18 Kontrol Paneli

Kontrol Paneli ve gibi daimi tuşlara sahiptir. Ayrıca, çeşitli mesajların ve fonksiyon düğmelerinin görüntülendiği geniş bir ekranı vardır.

Bu bölümde donanım Tuş adları ve fonksiyonları ile ekran penceresi ve fonksiyonları yer almaktadır.

1)

Mod Tuşu ()p.21)

Modları değiştirmek için kullanılır.

2)

Ekran ()p.20 ∼p.25)

3)

Baskı Miktarı Ekranı

Kopya sayısını veya çeşitli ayarlar için girilen nümerik değerleri gösterir.

4)

P Tuşu ()p.70)

kaydedilmiş programlara ulaşmak için kullanılır. Tuştaki gösterge ayarlandığında yanar.

5)

× Tuşu ()p.70)

Ayar ekranları arasında dolaşmak veya programlanmış baskı ayarı yapmak için kullanın.

6)

+ Tuşu ()p.70)

Ayar ekranları arasında dolaşmak veya programlanmış baskı ayarı yapmak için kullanın.

7)

C Tuşu

Girilen sayısal değerleri iptal eder veya sayacı sıfırlar.

8)

Baskı Miktarı Tuşları (0 - 9 Arası Tuşlar) Kopya sayısını veya çeşitli ayarlar için sayısal değerleri girmek için kulanın.

9)

Tuşu ()p.70, )p.78)

Ayar ekranındaki öğeler arasında dolaşmak veya kaydedilen hafızaya ulaşmak için kullanın.

10)

Baskı Hızı Ayar Tuşları/Göstergesi ()p.60) Baskı hızını mevcut beş seviye arasından seçin.

Tuşların üzerindeki gösterge, geçerli hız seviyesini gösterir.

11)

Baskı Yoğunluğu Ayar Tuşları/Göstergesi ()p.61)

Baskı yoğunluğunu mevcut beş seviye arasından seçin.

Tuşların üzerindeki gösterge, geçerli yoğunluk seviyesini gösterir.

12)

Dikey Baskı Konumu Ayar Tuşları/Göstergesi ()p.62)

Master ürettikten sonra baskı konumunu dikey yönde (15 mm dahilinde) ayarlayın.

Tuşların üzerindeki gösterge, merkezden sapma miktarını gösterir.

Sapma miktarını sıfırlamak için tuşuna basın.

1 2 3 4

5 6 7 8 9

10

11

12

(19)

Tanışma

Kontrol Paneli

19 13)

Başlatma Tuşu

Master hazırlama veya baskı işlemini başlatır veya tanımlı işlemleri gerçekleştirir.

Tuş, yalnızca etkin iken yanar.

14)

Kontrol Tuşu ()p.64)

Örneğin, baskı konumunu ayarladıktan sonra baskı sonucunu kontrol etmek istediğinizde kullanılır.

Bu, Baskı Miktarı Ekranında yer alan değer

etkilenmeden kontrol kopyası basmanıza olanak tanır.

15)

Durdurma Tuşu

Yürütülmekte olan mevcut işlemi durdurur. Master hazırlama prosedürü süresince, makine master hazırlama işlemi tamamlana kadar durmaz

16)

Sıfırlama Tuşu

Tüm ayarları başlangıç ayarlarına geri döndürür.

17)

Uyandırma Tuşu

Yazıcıyı Enerji Tasarruf modundan çıkartır.

18)

Otomatik İşleme Tuşu ()p.50)

Master hazırlığından baskıya kadar kesintisiz işlem yapılmasını sağlar. Devreye sokulduğunda, tuşun yanındaki gösterge yanar.

19)

Baskı Tuşu

Yazıcıyı baskıya hazır hale getirir.

20)

Master Üretme Tuşu

Yazıcıyı master hazırlamaya hazır hale getirir.

21)

İlerleme Okları

Master hazırlama ve baskı ilerleme durumunu gösterir.

Bir master hazırlamaya hazır (Oto.AÇIK): 1 yanıp söner.

Bir master hazırlamaya hazır: 1,2 yanıp söner.

Basmaya hazır: 3,4 yanıp söner

Gösterge, mevcut master hazırlama veya iş basma işlemindeki ilerlemeyi göstermek için, bir çubuğun soldan başlayarak artmasını sağlar.

• Master hazırlama veya baskı işlemi durursa, ilerleme çubuğu bu konumda yanık kalır. (Devam etmeye hazır)

Ready to Make Master

20 21 19 18 17

13 14 15 16

1)

Master Hazırlama Göstergesi

2)

Master Hazırlama Durdurma Çubuğu

3)

Baskı Göstergesi

4)

Baskı Durdurma Çubuğu

1 2 3 4

(20)

Tanışma

Ekran

20 Ekran

Ekranlar ve Ekranların Çeşitli Aşamaları

Güç açıldığında, başlangıç ekranı kısa bir süre görüntülendikten sonra, ilk ekran belirir.

Güç AÇIK

Başlangıç Ekranı (Ex.) Not:

• Başlangıç Ekranı ayarları

Yönetici ekranından [Başlangıç ekranı] seçeneğini seçin.

İlk Ekran (Ex.) Not:

• İlk Ekran ayarları

İhtiyacınıza göre ilk ekran olarak [Mod ekranı], [RISO baskı] veya [Link Mode] seçeneğini seçebilirsiniz.

Yönetici ekranından [Gösterim. önceliği] seçeneğini seçin.

Farklı İlk Ekran tipleri hakkında daha fazla bilgi için ileriki sayfalara bakın.

(21)

Tanışma

Ekran

21 İlk Ekran için [Mod ekranı] seçildiğinde

Çeşitli büyüklükteki orijinallerden tarama yapıyorsanız veya sıklıkla Bağlantılı Yazıcıdan basıyorsanız [Mod ekranı]

seçeneğini seçin.

Başlangıçta Mod Ekranı belirir.

Not:

• Bağlantılı Yazıcı (ayrıca satılır) bağlama ve kullanma konusunda bilgi almak için “Bağlantılı Yazıcı kullanıldığında (ayrıca satılır)” ()p.106) bölümüne başvurun.

Mod ekranı

Bağlantılı Yazıcı (ayrıca satılır) bağlı olduğunda

• Master Hazırlama Ana Ekranını görüntülemek için [Masterüret] düğmesine dokunun.

• Baskı Ana Ekranını görüntülemek için [Basılıyor]

düğmesine dokunun.

• Bağlantı Ana Ekranını görüntülemek için [Bağl.baskı]

düğmesine dokunun.

(22)

Tanışma

Ekran

22 İlk Ekran için [RISO baskı] seçildiğinde

Doğrudan makineden baskı yapıyorsanız, [RISO baskı] seçeneğini seçmenizi tavsiye ederiz.

Baskı Ana Ekranı başlangıçta görüntülenir.

Baskı Ana Ekranı

İlk Ekran için [Link Mode] seçildiğinde

Sıklıkla Bağlantılı Yazıcı kullanıyorsanız, [Link Mode] seçeneğini seçmenizi tavsiye ederiz..

Bağlantı Ana Ekranı başlangıçta görüntülenir.

Not:

• tuşu

tuşu “Mod Seçimi” veya “Atlama” olarak işlev görmek üzere ayarlanabilir.

Yönetici ekranından [Mod anahtar modeli] seçeneğini seçin.

Bağlantı Ana Ekranı Not:

• Bağlantılı Yazıcı (ayrıca satılır) bağlama ve kullanma konusunda bilgi almak için “Bağlantılı Yazıcı kullanıldığında (ayrıca satılır)”

()p.106) bölümüne başvurun.

[Mod Seçim]

Hangi ekranda olursanız olun, tuşuna bastığınızda Mod Ekranı açılacaktır.

[Döngü] tuşuna basıldığında ekran aşağıda gösterildiği şekilde değişecektir.

• Normal olarak: “Master Hazırlama Ana Ekranı”←→”Baskı Ana Ekranı”

• Bağlantılı Yazıcı bağlı olduğunda:“Bağlantı Ana Ekranı”←→“Master Hazırlama/Baskı Ana Ekranı”

(23)

Tanışma

Ekran

23 Diğer ekranlar

Seçimler Ekranı

Bir fonksiyonun ayarlarını hızla değiştirir veya ekranını açar.

İşlevler Ekranı

Çeşitli fonksiyonlara erişir.

Yönetici Ekranı

Çeşitli fonksiyonların varsayılan değerlerini değiştirir.

(24)

Tanışma

Ekran

24 Ana Ekran Planı

Ana ekranlardaki her alanın adı ve fonksiyonu aşağıda açıklanmaktadır. Ana ekranın görüntüsü kağıt bir belgeyi tarıyor olmanıza veya bilgisayardan baskı yapıyor olmanıza bağlı olarak değişir.

Kağıt Belgeden Baskı

1)

Sekme Alanı

Bir sekme alanını görüntülemek için sekmeye dokunun.

2)

Fonksiyon Alanı

Master hazırlama/baskı aşamaları için ana fonksiyonlar.

Her düğme mevcut ayarı gösterir.

Değişiklik yapmak için düğmeye dokunun.

3)

Doğrudan Erişim Alanı

Önceden dört düğme seçilebilir. Bu alanı en sık kullanılan fonksiyonları kaydetmek için kullanın.

Yönetici ekranından seçim yapabilirsiniz..

)p.99

4)

Durum Alanı

Makinenin ve Bağlantılı Yazıcının (ayrı satılır) mevcut durumunu görüntüler.

: Takılı olan Baskı Silindirin rengi.

: Bağlantılı Yazıcının mevcut durumu.

(Bağlantılı Yazıcı yalnızca Yönetici ekranına girilmesi durumunda görüntülenecektir.)

• [ERROR]: Ağ hatası, vs..

• [- - -]: Bağlantılı Yazıcı bilgisi alınamıyor.

• [Boş]: Bağlantılı Yazıcı hazır

: Bil bilgisayardan gönderilen veri durumu.

Alınan veri listesini görüntülemek için dokunun.

• [Boş]: Veri alımına hazır

• [Veri<-->] : Baskı için verinin işlenmesi

• [Durma]: Çıkış için hazır.

• [Hata]: Veri aktarımında hata.

• [Engelle.]: Veri alınamıyor

: bilgisini (sarf malzemeleri bilgisi, Baskı Silindiri bilgisi, tarih/süre) görüntülemek için dokunun.

)p.120

(25)

Tanışma

Ekran

25 Bilgisayar Verisinden Baskı

1)

Sekme Alanı

(“Seçimler” ve “Yönetici” sekmeleri devre dışıdır) Bir sekme alanını görüntülemek için sekmeye dokunun.

2)

İş Özellikleri Alanı

Geçerli baskı işinin özellikleri ekranda görüntülenir.

Baskı çıkışı için hazır olan bilgisayar verilerini belirtir.

3)

İş İşlem Alanı

• [Yenile]: Geçerli master zarar gördüğünde veya uyuşmazlık olduğunda, bilgisayardan veri yüklemeden başka bir master oluşturur.

• [Sayfa atla]: Geçerli sayfa üzerinde işlem yapmayı durdurur ve işlem yapmak üzere bir sonraki sayfaya geçer.

• [Tümünü sil]: Geçerli işlemi tamamen durdurur.

4)

Kağıt Düğmesi )p.49

5)

Otomatik Baskı

Bir baskı işlemi herhangi bir noktada durmak için ayarlanabilir. (sürücü ayarlarını geçersiz kılar)

6)

İsteğe Bağlı Cihaz Alanı

İsteğe bağlı bir cihaz takıldığında görüntülenir.

Devreye sokmak için dokunun.

7)

Durum Alanı

Makinenin ve Bağlantılı Yazıcının (ayrı satılır) mevcut durumunu görüntüler.

Bu alan, “Orijinal Belgeden Baskı” ekranıyla aynı bilgiyi gösterir. ()p.24)

Not:

• Kullanım alanına bağlı olarak, bazı “Yönetici” özellikleri kullanılamayabilir (“Yönetici” sekmesi görüntülenmeyebilir).

Ayrıntılı bilgi için satıcınızla (veya yetkili servis temsilcinizle) irtibat kurun .

• Diğer ekranlar ve fonksiyonları veya ayarları için ilgili sayfaya başvurun.

Dokunmaya Duyarlı Ekrandaki düğmeler

Parmağınızla hafifçe dokunarak düğmeleri seçin.

Seçimi iptal etmek için tekrar dokunun. Aşırı güç uygulayarak basmaktan kaçının.

Seçilmedi. Sık Kullanılan Düğmeler

Seçildi. Bir ayarı Devreye Sokar/Çalıştırır.

Gri renkli düğmeler seçilemez. Bir ayarı iptal eder.

Geçerli pencereyi kapatır.

Seçenekleri genişletmek veya Ayar ekranlarını görüntülemek için bir + ile düğmeye basın.

Sayfaları geç.

Seçilen değerleri (sayılar, yer, vs.) arttırır/azaltır.

Ekranları kaydırır.

(26)

Tanışma

Ekran

26 Temel İşlem

Kağıt Belgeden Baskı

Yerleştirilen bir orijinal, tarayıcı tarafından taranır ve oluşturulan master, Baskı Silindirinin etrafında döndürülür.

Bir süre sonra bir kontrol kopyası gerçekleştirilir. Baskı sonucunu kontrol ettikten sonra basılacak kopya sayısını girin ve baskı işlemine başlayın.

Bilgisayar Verisinden baskı

Bilgisayardan gönderilen veriler resme dönüştürülür ve oluşturulan master, Baskı Silindirinin etrafında döndürülür.

Baskı talimatlarını bilgisayardan gönderebilirsiniz (yazıcı sürücüsü yoluyla).

Not:

• Bağlantılı Yazıcı (ayrı satılır)

Az miktardaki iş için, lazer yazıcıdan baskı yapmak bir master'den oluşturmak ve basmaktan daha ekonomik olabilir.

Makineye bir yazıcı bağlı olduğunda, makinenin içinde veriyi tarayabilir ve Bağlantılı Yazıcıdan baskı yapabilirsiniz.

Bu işleme Bağlantılı Baskı denir. )p.106

(27)

Tanışma

Ekran

27

(28)

Baskıya Hazırlama

28

Temel İşlemler

Baskıya Hazırlama

Önce, makinedeki Kağıt Besleme Tepsisini ve Kağıt Toplama Tepsisini ayarlayın.

Önemli!:

• Uygun olmayan kağıtları veya farklı boyutta karışık kağıtları kullanmayın.

Bunun yapılması kağıt sıkışmalarına ve makinenin hasar görmesine neden olabilir.

)p.12

Kağıt Besleme Tepsisinin Ayarlanması ve Kağıt Konulması

1 ^{Gücü AÇIN.}

2 Kağıt Besleme Tepsisini açın.

Kağıt Besleme Tepsisini açmak için durana kadar çekin.

3 Kağıdı yükleyin.

1)

Kağıdı baskı yönünde yerleştirin.

2)

Kağıdın kenarlarını takmak için Besleme Tepsisinin Kağıt Kılavuzlarını kaydırın.

Kılavuzları kilitlemek için Besleme Tepsisi Kağıt Kılavuz Kollarını sağa ve sola çevirin.

:Kilit açık :Kilit kapalı Önemli!:

• Besleme Tepsisi Kağıt Kılavuzlarının kağıdı sıkı tuttuğundan emin olun.

Aksi takdirde, istenmeyen sonuçlarla karşılaşabilirsiniz.

Not:

• Özel kağıt boyutu, kullanmadan önce Yönetici ekranına kaydedilmelidir.

)p.102

Aksi takdirde eksik master oluşturma ihtimali vardır.

(29)

Temel İşlemler

Baskıya Hazırlama

29 4 Kağıt beslemesi basıncını seçin.

Kağıt Beslemesi Basınç Ayar Kolunu kağıt finişine göre konumlandırın.

:Standart kağıt için

:Kalın veya pürüzsüz yüzeyli kağıt için

5 Ana Ekranı kontrol edin.

Not:

• Kağıt boyutu otomatik olarak algılanır. Boyut için [---] görüntülendiğinde, özel boyut yüklenmiştir veya Besleme Tepsisi Kağıt Kılavuzları kağıda gör uygun şekilde ayarlanmamıştır.

Kağıdın Besleme Tepsisi Kağıt Kılavuzlarına sıkıca takıldığından emin olun. Özel boyutlu kağıt kullanırken, [Kağıt] düğmesine dokunun ve boyutu seçin.

)p.49

(30)

Temel İşlemler

Baskıya Hazırlama

30 Kağıt Ekleme veya Değiştirme

Baskı sırasında kağıt eklemek veya kağıdı farklı boyutta bir kağıtla değiştirmek istediğinizde, Kağıt Besleme Tepsisini alçaltmak için Besleme Tepsisi Alçaltma Düğmesine basın.

• Kağıt Besleme Tepsisini alçaltmak için Besleme Tepsisi Alçaltma Düğmesine basın.

• Düğmeye basıp basılı tuttuğunuz takdirde, Kağıt Besleme Tepsisi düğmeyi bırakana kadar alçalacaktır.

• Tepside kağıt kalmadığında veya bütün kağıdı çıkardığınızda, tepsi otomatik olarak tabana kadar alçalır.

Önemli!:

• Kağıt boyutunu farklı bir kağıt boyutuyla değiştirirken Çıkış Tablası Kağıt Kılavuzlarını ve Kağıt Durdurucuyu tekrar ayarlamayı unutmayın.

• Farklı bir kağıt kalitesi kullanmak istediğinizde, Kağıt Beslemesi Basınç Ayar Kolunu ayarlamayı unutmayın.

Kağıt Besleme Tepsisinin Kapatılması

Kağıt Besleme Tepsisini kapatmadan önce, kağıdı çıkarın ve Besleme Tepsisi Kağıt Kılavuzlarını sonuna kadar genişletin. Ardından Kağıt Besleme Tepsisini kapatın.

(31)

Temel İşlemler

Baskıya Hazırlama

31 Kağıt Toplama Tepsisinin Ayarlanması

1 Kağıt Toplama Tepsisini açın.

Kağıt Toplama Tepsisini durana kadar aşağıya doğu çekin.

2 Çıkış Tablası Kağıt Kılavuzlarını konumlandırın.

1)

Çıkış Tablası Kağıt Kılavuzlarını kaldırın.

2)

Alt parçalarından tutun ve takmak için kağıt genişliğine göre kaydırın.

Önemli!:

• Resim kağıdı gibi kalın kağıtlarda, Çıkış Tablası Kağıt Kılavuzlarını gerçek kağıt genişliğinden biraz daha geniş olacak şekilde ayarlayın.

3 Kağıt Durdurucunun Ayarlanması.

1)

Kağıt Durdurucuyu kaldırın.

2)

Takmak için kağıt uzunluğunca kaydırın.

4 Kağıt Düzenleyicilerin Ayarlanması.

Kağıdın hizalanması, kağıdın boyutları ve mukavemetinden etkilenir. Kağıt Düzenleyicilerini, basılı kağıt hizada olacak şekilde ayarlayın.

Kağıt düzenleyiciyi plakalar çıkana bastırın, içeriye çekmek için yukarıya itin.

Düz kağıt için

Dört Kağıt Düzenleyici açmak için bastırın.

Resimleri sayfada yamuk duran düz kağıtlar için

Daha çok baskılı taraftaki Kağıt Düzenleyicilerini basarak açın.

Kalın kağıt için

Makineye yakın taraftaki iki Kağıt Düzenleyicisini (sağ ve sol) basarak açın.

(32)

Temel İşlemler

Baskıya Hazırlama

32 Kağıt Toplama Tepsisinin Kapatılması

Tüm basılmış kağıtları çıkarın ve Kağıt Toplama Tepsisini kapatmak için aşağıdaki adımları uygulayın.

1)

Kağıt Durdurucuyu Kağıt Toplama Tepsisinin kenarına itin.

2)

İçeriye katlayın.

3)

Kağıt Düzenleyicileri çekip çıkarın, Çıkış Tablası Kağıt Kılavuzlarını gidebildiği kadar sola ve sağa kaydırın.

4)

İçeriye katlayın.

5)

Kağıt Toplama Tepsisini kapatın.

(33)

Temel İşlemler

Kağıt Belge veya Kitaptan Baskı

33 Kağıt Belge veya Kitaptan Baskı

Baskı için bir orijinalin taramak üzere izlenmesi gereken adımlar aşağıda açıklanmaktadır.

Not:

• Otomatik Bağlantı fonksiyonu ile Bağlantılı Yazıcıdan (ayrı satılır) baskı yapmak için “Bağlantı Yazıcı Kullanırken (ayrı satılır)” ()p.35) bölümüne bakın.

1 Makinenin AÇIK olduğundan emin olun.

Kontrol Panelini kontrol edin.

Not:

• Güç KAPALI olduğunda, Ekran ve tuşu kapalıdır. Gücü AÇIN.

• tuşunun ışığı yanıyorsa, makine Enerji Tasarruf modundadır. Enerji Tasarruf modundan çıkmak için tuşuna basın.

2 Baskı kağıdını kontrol edin.

Kağıdın yerleştirildiğinden emin olun.

Kağıt yüklemek veya değiştirmek için bir sonraki sayfaya bakın:

)p.28

Farklı boyutta bir kağıt yerleştirdikten sonra, Çıkış Tablası Kağıt Kılavuzlarının ve Kağıt

Durdurucunun konumunu ayarlayın.

)p.31

3 Ekranı kontrol edin.

• Geçerli ekran Mod Seçimi ekranıysa, Master Hazırlama Ana Ekranına gitmek için

[Masterüret] düğmesine basın.

Şu ekran görünür.

• Master Hazırlama Ana Ekranı veya Baskı Ana Ekranının görüntülendiğinden emin olun ve 4.

adıma gidin.

Not:

• Durum Alanında [Veri<-->] gördüğünüzde, makine bilgisayardan elektronik veri alıyor demektir. Lütfen bir süre bekleyin.

• Bağlantı Ana Ekranı görüntülenirse, Master Hazırlama Ana Ekranına geçmek için tuşuna basın.

READY A4 Line

Black Image

BasicSelectionsFunctionsAdmin.

Contrast Auto

Size Paper

Idle

2 Up 2 in 1

Info Ready to Make Master

(34)

Temel İşlemler

34 4 Orijinali yerleştirin.

Orijinali Tarama Camına veya isteğe bağlı ADF (Otomatik Belge Besleyici) ünitesine yerleştirin.

Tarama Camı üzerine yerleştirirken

Orijinali yüzü aşağıya bakacak şekilde Tarama Camına yerleştirin. Ortasını üst kenara hizalayın ve Tarama Kapağını kapatın.

Tarama Camına dergi, kitap, kitapçık vs.

yerleştirebilirsiniz.

ADF ünitesine (isteğe bağlı) yerleştirirken

Ara arda çoklu orijinaller basıyorsanız ADF ünitesini kullanın. Orijinalleri yüzleri aşağı bakacak şekilde yerleştirin ve ADF Orijinal Kılavuzlarını orijinallerin genişliğine göre ayarlayın. Orijinalleri ADF ünitesinin mümkün oldu kadar içine sokun.

Önemli!:

• ADF ünitesi 90mm × 140 mm ve daha üstü orijinallere uyum sağlayabilir. Daha küçük boyuttaki orijinaller Tarama Camına yerleştirilmelidir.

• Farklı boyuttaki orijinalleri bir arada

yerleştirmeyin veya uygun olmayan orijinalleri ADF ünitesine yerleştirin.

Bunun yapılması kağıt sıkışmalarına ve makinenin hasar görmesine neden olabilir.

)p.12

• Orijinal ADF ünitesine yerleştirildiğinde,

“Otomatik işlem” ayarı açılacaktır. KAPAMAK için tuşuna basın.

ADF ekranı için varsayılan “Otomatik işlem”

ayarı Yönetici ekranından değiştirilebilir.

)p.93

Not:

• ADF ünitesine en fazla 64/m² ağırlığında 50 sayfa yerleştirilebilir.

• Her master hazırlama işleminden sonra kontrol kopyası bastırmak için [ADF yarı-oto]

seçeneğini seçin.

)p.89

5 Yazıcı fonksiyonlarını yapılandırın.

Master Hazırlama Ana Ekranından gerekli fonksiyonları seçin.

Not:

• Mevcut seçenekler aşağıda verilmektedir:

Otomatik İşlem ()p.50)

Master hazırlama ve tek geçişte baskı

Görüntü İşleme modu ()p.44)

Belge için Görüntü İşleme morunun seçilmesi

Tarama Kontrastı ()p.45)

Orijinal için Tarama Kontrastı seçilmesi

Boyut ()p.46)

Görüntüyü Büyültme/Küçültme

Kağıt ()p.49)

Özel boyutlu kağıtla baskı

Program ()p.68)

Gruplara göre otomatik sıralama

Hafıza ()p.78)

Sık kullanılan ayarları hafızada saklama

Nokta İşleme ()p.51)

Fotoğraflara Nokta İşleme Uygulama

Mürekkep Tasarrufu ()p.52)

Baskı sırasında Mürekkep Tasarrufu

2’li/1 de 2 ()p.53)

İki orijinalin yan yana tek sayfaya basılması

(35)

Temel İşlemler

35 Kitap Gölgesi ()p.58)

Dergiden veya kitaptan baskı

Maks. Tarama ()p.88)

Maksimum baskı alanını kullanan bir master hazırlama

ADF Yarı-oto ()p.89)

Baskı başlamadan önce kontrol kopyasını kontrol etmenizi sağlar.

• Bu ayar, ADF (Otomatik Belge Besleme) ünitesi olması durumunda kullanılabilir.

Silindir hazırlık ()p.85)

Boşta döndürme eylemini manuel olarak devreye sokun.

Sayfa Yenile ()p.87)

Bir Masterin Kopyalanması

İş ayırımı

• Bu ayar, İş Ayırıcı olması durumunda kullanılabilir.

İpucu:

Bağlantılı Yazıcı (ayrı satılır) kullanırken

“Otomatik Bağlantı” fonksiyonu baskı hacmine göre çıkış cihazını seçmenizi sağlar.

(Fabrika ayarları makineden 20 ve üstü, Bağlantılı Yazıcıdan 19 veya daha az kopya olarak

belirlenmiştir.)

Bununla birlikte, aşağıdaki fonksiyonlar seçildiğinde, tüm kopyalar makineden basılır.

• 2’li

• 1 de 2

• Kitap Gölgesi

• Program

• Mürekkep Tasarrufu Önemli!:

• tuşuna basmadan önce kopya sayısını girdiğinizden emin olun.

Çıkış cihazı belirtilen kopya sayısına göre seçilecektir.

0 ayarlandığında, tuşuna basılması, makinede master hazırlama prosedürünü başlatır.

Not:

• Çıkış cihazının otomatik seçimini etkileyen

“Link-free Volume” ayarı, Yönetici ekranından değiştirilebilir.

)p.96

6 tuşuna basın.

Orijinali taramaya başlar. Tarama işlemi tamamlandığında master hazırdır ve bir kontrol kopyası basılacaktır.

İpucu:

Oto.slndr.hazırlık

“Oto.slndr.hazırlık” AÇIK olarak ayarlandığında, master hazırlama işlemi başladığı zaman boşta döndürme meydana gelebilir.

Fabrika varsayılan ayarları, makinenin 12 saatten fazla çalışmadığı durumlarda, master hazırlama işleminin başlangıcında otomatik boşta döndürme eylemi gerçekleşecek şekilde ayarlanmıştır.

“Oto.slndr.hazırlık” AÇMA/KAPAMA yapmak veya bir sonraki boşta dönmeyi etkinleştirmek için, Yönetici ekranına gidin.

)p.94

Master hazırlanacağı zaman boşta döndürme manuel olarak da başlatılabilir.

)p.85 Not:

• “Otomatik işlem” seçildiğinde işlem farklı olacaktır.

)p.50

(36)

Temel İşlemler

36 7 Kontrol kopyasının sonucunu kontrol edin .

Bir kontrol kopyası basıldığında, Baskı Ana Ekranı otomatik olarak görüntülenecektir.

Kontrol kopyası sonucunu, örneğin baskı konumu ve yoğunluğunu kontrol edin.

Gerekirse, baskı konumunu ve yoğunluğunu değiştirin.

• Baskı Konumu ()p.62)

• Baskı Yoğunluğu ()p.61)

• Baskı Aralığı ()p.65)

• Çıkartma Kanadı Kontrolü ()p.66)

Ayar yaptıktan sonra, kontrol kopyası basmak için tuşuna basın.

Önemli!:

• Makinenin uzun süre kullanılmadığı

durumlarda, Baskı Silindirindeki mürekkebin kurumuş olmasına bağlı olarak baskı kalitesinde sorun olabilir.

Bir çok defa kontrol kopyası basmak için tuşuna basın.

Not:

• Ayrıca, baskı işlemi sürerken, baskı konumunu (yalnızca yukarı ve aşağı), yoğunluğunu ve hızını da ayarlayabilirsiniz.

8 Baskı Miktarı Tuşlarını kullanarak kopya sayısını girin.

Belirtilen rakam Baskı Miktarı Ekranında gösterilecektir.

Not:

• Sayıyı değiştirmek için, tuşuna basın ve doğru sayıyı yeniden girin.

9 tuşuna basın.

Belirtilen sayıda kopya basılacaktır.

Not:

• Yürütülen geçerli işlemi yarıda kesmek için tuşuna basın.

• Bilgisayardan baskı yaparken, makine bir süre devre dışı kalırsa, geçerli baskı işlemi hala yürütülmekte olsa bile makine geçerli işin tamamlanmış algılar. Başka bir kişi kazara bilgisayardan başka bir iş gönderirse, geçerli master çıkarılır ve yeni bir master hazırlanır. Bu durumun meydana gelmesini önlemek için,

“Rezerv dönemi” ayarı yapabilirsiniz. Broşür ve benzeri işler basarken kesinti oluşmasını önlemek için “Rezervasyon” ayarını devreye sokmanızı tavsiye ediyoruz.

)p.84

(37)

Temel İşlemler

37 10 Baskı işi tamamlandığında tuşuna basın.

Ayar, varsayılan değere döner.

Not:

• Baskı tamamlandıktan sonra, master Baskı Silindirinde kalır. Gizli bilgilerin yetkisiz kişilerce kopyalanmasını engellemek için, Gizli özelliğini kullanarak baskı sonrasında master'ı yok edebilirsiniz.

)p.86

11 Basılı kağıdı çıkarın.

Çıkış Tablası Kağıt Kılavuzlarını açın ve kağıdı çıkarın.

Not:

• Geçerli ayarları hafızaya kaydederek kolayca sıfırlayın. Saklanan ayarlar, güç kesildikten sonra veya tuşuna basıldığında geri alınabilir.

)p.78

(38)

Temel İşlemler

Bilgisayar Verisinden Baskı [Doğrudan Baskı]

38 Bilgisayar Verisinden Baskı

[Doğrudan Baskı]

Makine, bilgisayarda oluşturulan orijinal veriyi alabilir ve basabilir.

Veri dijital olarak işlenir ve böylece yüksek kalitede baskılar elde edilir.

Önemli!:

• İlk olarak, bilgisayarınıza doğru yazıcı sürücüsünü yükleyin. Yükleme hakkında ayrıntılı bilgi almak için RISO Printer Sürücüsü Kullanım Kılavuzu’ne bakın.

Otomatik İşlem ve Durdurma Zamanlaması

Otomatik İşlem: Otomatik İşleme bilgisayardan verinin alınması, master hazırlanması ve baskı işlemlerini birleştiren otomatik adımlardan oluşur.

Durdurma Zamanlaması: Her işlem sırasında, ayarların düzeltilmesi ve kağıdın değiştirilmesi için, işlemi durdurabilirsiniz.

“Otomatik işlem” seçeneğini devreye sokmak için, bilgisayardaki yazıcı özellikleri iletişim kutusunu açın ve “Tam Otomatik” seçeneğini seçin. (Bir kontrol kopyası basılmayacaktır)

Master hazırlama veya baskı işlemi sırasında bir işlemi geçici olarak durdurmak istediğinizde “İşleme” için yazıcı özellikleri iletişim kutusundan aşağıdaki üç seçenekten birini seçin.

• Yarı-oto(Baskı)

Master hazırlanmadan önce işlemi durdurur.

Ayarları değiştirmek için, kağıdı değiştirmek için ve Baskı Silindirini değiştirmek için

• Yarı-oto(Master)

Baskıdan önce işlemi durdurur.

Kontrol kopyası basmak için, mürekkep yoğunluğunu ayarlamak için, konumu ayarlamak için ve baskı hızını değiştirmek için

• Manuel

İki kere durdurur; master hazırlanmadan önce ve baskıdan önce.

Not:

• Durdurma zamanlaması makineden de belirlenebilir.

)p.43

• Bu el kitabında, bilgisayardan baskı yaparken mevcut fonksiyonların yalnızca özeti verilmektedir.

Bilgisayardan veri alma

Master hazırlanmadan

önce durur

Master Hazırlama

Baskıdan önce durur

Baskı

Tam Otomatik --- ---

Yarı-oto(Baskı) Evet ---

Yarı-oto(Master) --- Evet

Manuel Evet Evet

(39)

Temel İşlemler

39

Veri gönderme ve diğer ayarlar hakkında ayrıntılı bilgi için Riso Yazıcı Sürücüsü Kullanım Kılavuzu’ne bakın.

Bilgisayar Verisinden Baskı

1 Makinenin AÇIK olduğundan emin olun.

Kontrol Panelini kontrol edin.

Not:

• Güç KAPALI olduğunda, Ekran ve tuşu kapalıdır. Gücü AÇIN.

)p.28

• tuşunun ışığı yanıyorsa, makine Enerji Tasarruf modundadır. Enerji Tasarruf modundan çıkmak için tuşuna basın.

• Bilgisayardan veri gönderildiğinde makine Enerji Tasarrufu modundan otomatik olarak çıkar ve veriyi işlemeye başlar.

• RISORINC-NET (İsteğe bağlı) kullanıyorsanız, makinenin durumunu (AÇIK/KAPALI, kağıt ayarları, vb.) bilgisayarınızın ekranından kontrol edebilirsiniz.

2 Baskı kağıdını kontrol edin.

Kağıdın yerleştirildiğinden emin olun.

Kağıt yüklemek veya değiştirmek için bir sonraki sayfaya bakın:

)p.28

Farklı boyutta bir kağıt yerleştirdikten sonra, Çıkış Tablası Kağıt Kılavuzlarının ve Kağıt

Durdurucunun konumunu ayarlayın.

)p.31

3 Bilgisayarınızın ekranından baskı seçeneklerini ayarlayın.

Önemli!:

• Baskı iletişim kutusundaki “Harmanla”

seçeneğindeki onayı kaldırdığınızdan emin olun.

• Makinenin uzun süre kullanılmadığı

durumlarda, Baskı Silindirindeki mürekkebin kurumuş olmasına bağlı olarak baskı kalitesinde sorun olabilir.

Baskı yapmadan önce, ya Boşta Döndürme Eylemi ()p.85) (özellikle Tam Otomatik moda kullanıldığında) gerçekleştirin ya da bir çok kez kontrol kopyası basmak için tuşuna basın.

4 Baskı iletişim kutusundaki [OK]

seçeneğine tıklatın.

Veri bilgisayardan gönderilir.

Makine veriyi aldığında, yazıcı sürücü ayarlarına göre bir baskı işi otomatik olarak başlar.

Tam Otomatik modda baskı yapıyorsanız 6.

adıma atlayın.

Not:

• Veri çok sayfa içeriyorsa, tüm sayfalar bir kerede basılacaktır.

• Bir işi master hazırlanırken veya baskı işlemi sırasında manuel olarak durdurmak için tuşuna basın. Master hazırlama işleminde, makine master hazırlandıktan sonra duracaktır.

Baskı işleminde, makine baskı işlemini durduracaktır.

İşi sürdürmek için tuşuna basın.

• Ayrıca, Baskı işlemi sürerken, Baskı konumunu yoğunluğunu ve hızını da ayarlayabilirsiniz.

READY A4 Line

Black Image

BasicSelectionsFunctionsAdmin.

Contrast Auto

Size Paper

Idle

2 Up 2 in 1

Info Ready to Make Master

(40)

Temel İşlemler

40

• Kopya sayısının Baskı Miktar Tuşlarının kullanılarak girilmesi, yazıcı sürücüsü iletişim kutusunda belirtilen sayıyı geçersiz kılacaktır.

İpucu:

İş Listesi Ekranı

Veri alındıktan sonra, geçerli İş Listesini gözden geçirmek için Ana Ekrandaki

düğmesine dokunun. İş Listesi ekranından, çıkış için bekletilen işlerin çıkışını başlatabilir veya

“Bekletilen/Veri Haritalama/Bekleme” işleri iptal edebilirsiniz.

5 tuşuna basın.

Önceden durdurulmuş işlemi sürdürür (master hazırlama veya baskı)

6 Basılı kağıdı çıkarın.

Çıkış Tablası Kağıt Kılavuzlarını açın ve kağıdı çıkarın.

Not:

• Baskı tamamlandıktan sonra, master Baskı Silindirinde kalır. Gizli bilgilerin yetkisiz kişilerce kopyalanmasını engellemek için, Gizli özelliğini

kullanarak baskı sonrasında master'ı yok edebilirsiniz.

)p.86 İpucu:

Bağlantılı Yazıcı (ayrı satılır) kullanırken

“Otomatik işlem” devreye girdiğinde, baskı miktarına bağlı olarak çıkış cihazını belirlemek için “Çevr.oto.bağl.” seçilebilir.

)p.96 )p.106

(41)

Temel İşlemler

41 Çıkış Yönlerinin Değiştirilmesi

Çıkış, Master Hazırlama/Baskı Ana Ekranlarından kontrol edilebilir.

• [Sayfa atla]

Beklemedeki sayfayı iptal eder ve bir sonraki sayfayı işlemeye başlar. Geçerli dosyada fazla veya istenmeyen sayfa olduğunda bu düğmeyi kullanın.

• [Tümünü sil]

Sıradaki tüm işleri siler.. Bu düğmeyi yanlışlıkla gönderilen veya atladığınız ve artık ihtiyaç duymadığınız bir işi silmek için kullanın.

Önemli!:

• Master hazırlama veya baskı işlemi sırasında [Sayfa atla] ve [Tümünü sil] devre dışındadır.

Master hazırlama veya baskı işlemi devam ederken yönleri değiştirmek için tuşuna basın.

(Master hazırlama işleminde, işlem master hazırlandıktan sonra duracaktır. Baskı işleminde, baskı işi durdurulur.) Not:

• Komut beklerken veya tuşuna basmak (Hazırlanan Master/Baskıya Hazır ekranları altında) bekleyen işi siler.

[Sayfa atla] seçildiğinde

1 [Sayfa atla] düğmesine dokunun.

2 [Tamam] düğmesine dokunun.

Geçerli sayfa üzerinde işlem yapmayı durdurur ve işlem yapmak üzere bir sonraki sayfaya geçer.

(42)

Temel İşlemler

42 [Tümünü sil] seçildiğinde

1 [Tümünü sil] düğmesine dokunun.

2 [Tamam] düğmesine dokunun.

Geçerli işi temizler.

Sırada bekleyen bir sonraki veriyi işlemeye başlar.
