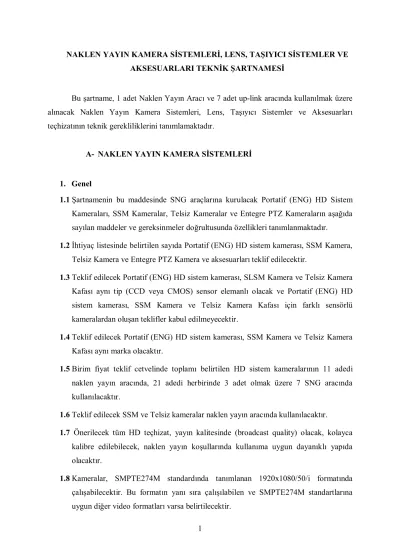

NAKLEN YAYIN KAMERA SİSTEMLERİ, LENS, TAŞIYICI SİSTEMLER VE AKSESUARLARI TEKNİK ŞARTNAMESİ

(1)

1

NAKLEN YAYIN KAMERA SİSTEMLERİ, LENS, TAŞIYICI SİSTEMLER VE AKSESUARLARI TEKNİK ŞARTNAMESİ

Bu şartname, 1 adet Naklen Yayın Aracı ve 7 adet up-link aracında kullanılmak üzere alınacak Naklen Yayın Kamera Sistemleri, Lens, Taşıyıcı Sistemler ve Aksesuarları teçhizatının teknik gerekliliklerini tanımlamaktadır.

A- NAKLEN YAYIN KAMERA SİSTEMLERİ

1. Genel

1.1 Şartnamenin bu maddesinde SNG araçlarına kurulacak Portatif (ENG) HD Sistem Kameraları, SSM Kameralar, Telsiz Kameralar ve Entegre PTZ Kameraların aşağıda sayılan maddeler ve gereksinmeler doğrultusunda özellikleri tanımlanmaktadır.

1.2 İhtiyaç listesinde belirtilen sayıda Portatif (ENG) HD sistem kamerası, SSM Kamera, Telsiz Kamera ve Entegre PTZ Kamera ve aksesuarları teklif edilecektir.

1.3 Teklif edilecek Portatif (ENG) HD sistem kamerası, SLSM Kamera ve Telsiz Kamera Kafası aynı tip (CCD veya CMOS) sensor elemanlı olacak ve Portatif (ENG) HD sistem kamerası, SSM Kamera ve Telsiz Kamera Kafası için farklı sensörlü kameralardan oluşan teklifler kabul edilmeyecektir.

1.4 Teklif edilecek Portatif (ENG) HD sistem kamerası, SSM Kamera ve Telsiz Kamera Kafası aynı marka olacaktır.

1.5 Birim fiyat teklif cetvelinde toplamı belirtilen HD sistem kameralarının 11 adedi naklen yayın aracında, 21 adedi herbirinde 3 adet olmak üzere 7 SNG aracında kullanılacaktır.

1.6 Teklif edilecek SSM ve Telsiz kameralar naklen yayın aracında kullanılacaktır.

1.7 Önerilecek tüm HD teçhizat, yayın kalitesinde (broadcast quality) olacak, kolayca kalibre edilebilecek, naklen yayın koşullarında kullanıma uygun dayanıklı yapıda olacaktır.

1.8 Kameralar, SMPTE274M standardında tanımlanan 1920x1080/50/i formatında çalışabilecektir. Bu formatın yanı sıra çalışılabilen ve SMPTE274M standartlarına uygun diğer video formatları varsa belirtilecektir.

(2)

2

1.9 Kameraların üretiminde kullanılan parçalar uluslararası standartlara ve sürekli çalışma koşullarına uygun olacaktır.

1.10 Cihazların parçaları bakım onarım kolaylığı açısından kolay sökülebilir/takılabilir olacaktır.

1.11 Cihazların ani yanlış kullanımlarından dolayı oluşacak durumlarda, diğer teçhizatın ve bu suretle operatörlerin de güvenliği için, cihazlar üzerinde gerekli güvenlik tedbirleri alınmış olacaktır.

1.12 Teçhizatın mekanik parçaları şok çarpma ve ters fiziksel şartlara göre sağlam ve dayanıklı olacaktır.

1.13 Tüm teçhizatın AC güç gereksinimi 220 V ±10 %V ve 50 ±5 % Hz mono faz şebeke gerilimine uygun olacaktır. Güç konektörleri European tip olacaktır.

1.14 Kamera kafaları -10°C ile +40°C arasında herhangi bir kayıp ve arıza olmadan çalışabilecektir. Çalışma nem oran aralığı belirtilecektir.

1.15 Teklif edilen teçhizatın yedek kartları, optik, mekanik, elektronik vs bütün yedek parçalarına en az beş yıl temin garantisi verilecektir.

1.16 Teklif edilecek sistem kamerası (Kamera kafası+Triax adaptörü+CCU+RCP+MSU), SSM kamera (Kamera kafası+Fiber adaptörü+CCU) ile telsiz sistemi için ikişer adet orjinal baskı ölçü-bakım kitabı (maintenance manual) ve ölçü-bakım kitabının pdf kopyası sağlanacaktır.

2. HD SİSTEM KAMERASI VE AKSESUARLARI

2.1 Portatif Kamera Kafası

2.1.1 Kameralar, 2/3" ve 3 CCD’ li veya 2/3" ve 3 CMOS’lu olacaktır. Teklif edilen kameraların dönüştürücü ünitelerinin cinsi belirtilecek (IT, AIT, Power HAD EX CCD, CMOS FT vb gibi) ve çalışma şekli detaylı olarak açıklanacaktır. CMOS elemanlar için sadece Frame Transfer (FT) yapabilen ve sadece yazılım upgrade ile multiformat(1080/50p dahil) özellik eklenebilecek ürünler kabul edilecektir. CMOS elemanlı kameralarda Rolling Shutter hatası olmayacak ve bu hatanın nasıl çözüldüğü detaylı olarak açıklanacaktır. Tüm kamera kafaları aynı marka ve model olacaktır.

(3)

3

2.1.2 Toplam element sayısı en az 1920x1080 (2.000.000, 2 Mega) olacak ve aktif eleman sayısı belirtilecektir.

2.1.3 Defected (bozuk) piksel maksimum sayısı piksel düzeltmeden önce her bir kanal (R,G,B) için en fazla 15 adet olacak ve piksel düzeltmeden sonra her bir kanal için en fazla 3 adet olacak ve seviyesi resim seviyesinin %5’inden daha fazla olmayacaktır. Kabul çalışmalarında verilen bu değerlere uygunluk idare tarafından kontrol edilecek ve uymayan ürünlerin kabulleri yapılmayacaktır.

2.1.4 Portatif (ENG) tip kamera kafaları teklif edilecektir.

2.1.5 Prizmatik ışın ayıracı (prism beam splitter) görüntüdeki ışığı üç ana renk olarak ayıracaktır. Prizmatik ışın ayıracının diyafram aralığı (The relative aperture) en fazla f/1.4 olacaktır.

2.1.6 Analog/Sayısal sinyal çevirimi en az 16 bit olacaktır.

2.1.7 Kameralar en az 22 bit dahili sayısal video işleme yeteneğine sahip olacaktır.

(internal digital video processing of resolution). DSP lerin bütün fonksiyonları açıklanacaktır.

2.1.8 Kameralar SMPTE 274M ve 296M standardında tanımlanan 1920x1080/50/i formatında video üretebilecektir. Bu formatların yanı sıra üretilen diğer video formatları varsa belirtilecektir. Teklif edilecek CMOS sistem kameraları 1920x1080/50/i ve 1280x720/50/p formatlarında seçilebilir multiformat çalışacak özellikte olacaktır.

2.1.9 Multiformat çalışan ürünler için farklı formatlarda sinyal üretme prensipleri detaylı olarak anlatılacak ve format dönüşümünün nasıl yapıldığı belirtilecektir.

Format değişikliği yapıldığında sistem içerisinde bulunan CCU, vizör gibi ünitelerin bu değişikliği otomatik olarak takip edip etmediği belirtilecektir.

2.1.10 Sinyal/Gürültü oranı en az 60 dB (1080i/50 için) olacaktır.

2.1.11 Yatay Çözünürlük (Horizontal resolution) en az 1000 TV line (1080i/50 için) olacaktır.

2.1.12 Sensörde elde edilen resim sinyallerine dair Analog/Dijital çevirici öncesi varsa bütün analog fonksiyonlar detaylı biçimde açıklanacaktır. Resim sinyali direk dijital olarak elde ediliyorsa belirtilecektir.

(4)

4

2.1.13 Modülasyon Derinliği (Modulation depth) en az 45 % olacak ve hangi formatta bu değerin ölçüldüğü belirtilecektir.

2.1.14 Vizör üzerinde Standard Definition (SD) 4:3 çalışma ekran oranının takip edilmesini sağlayacak safe area gösterge özelliği olacak ve istendiğinde sürekli olarak vizör üzerinde görülebilecektir.

2.1.15 Dahili filtreler açıklanacaktır (built in filters). Kamera kafasında en az 1 adet 4 konumlu optik ND filtre bulunacaktır. Renk sıcaklık filtreleri en az iki konumlu elektronik preset değer veya aralıklarla değiştirilebilir beyaz ayarı şeklinde veya en az iki konumlu optik olacaktır. Filtreler Uzaktan Kontrol Ünitesi (RCP) ve Ana kontrol Ünitesi (MSU) üzerinden değiştirilebiliyor olacaktır.

2.1.16 Kameraların Hassasiyet değeri (Sensitivity) 2000 lux de en az F10 (1080i/50 için) olacaktır.

2.1.17 Smear seviyeleri en az -125 dB (1080i/50 için) veya daha iyi olacaktır.

2.1.18 Aşağıda sıralanan özellikleri ve değerleri açıklanacaktır:

Signal-to-noise ratio (fixed-pattern noise)

Dikey statik çözünürlük (Vertical static resolution) Aliasing

Registration Geometry White shading Black shading Flare

Gamma correction

2.1.19 Tüm renklerin keskinliğini ayarlayabilmek için detay fonksiyonu olacaktır.

Ten detay fonksiyonu olacaktır. Başka detay fonksiyonları varsa açıklanacaktır.

2.1.20 Değişken Elektronik Deklanşör (Variable Electronic Shutter): Yüksek ve düşük tarama hızlı PC monitörleri senkron olarak görüntüleyebilmek için 1/50 saniyenin üstünde değişken elektronik deklanşör fonksiyonu olacaktır. Diğer deklanşör hızları açıklanacaktır.

(5)

5

2.1.21 Kararlılık (Stability): Kamera kafaları -10ºC ile +40ºC arasında, ± 10 ºC ye kadarki ani sıcaklık değişimlerinde ve besleme voltajındaki ± 10% değişimlere rağmen kararlı biçimde çalışacaktır.

2.1.22 Kazanç Ayarı Seçimi (Gain Selection): Kazanç ayarı olacak ve kademeleri belirtilecektir.

2.1.23 Isınma Süresi (Warm-up Time): Kameranın otomatik ayarlarının hazır olmasına kadar geçen ısınma süresi belirtilecektir.

2.1.24 İşaret Etme (Cueing): Kameraların vizörlerinin üstünde ön tarafta, kırmızı işaret ışığı olacaktır (red tally light). Bu ışık gerektiğinde kameradan kapatılabilir olacaktır.

2.1.25 Kameranın ağırlığı belirtilecektir.

2.1.26 Kameranın boyutları mm cinsinden belirtilecektir.

2.1.27 Kamera kafası triax adaptör kısmı ile ayrılabilir veya triax adaptör kısmı ile bütünleşik olabilecektir.

2.1.28 Kamera Kafası ve Triax Adaptör için Giriş Sinyalleri (Input Signals) Mic Inputs : 1 channel front, mic in analog, XLR type 2 channel rear: mic/line selectable, analog or analog/AESEBU selectable, XLR type

Intercom : en az 1 konnektörlü, 2

channel(ENG/PROD), 4-wire, XLR type

Diğer giriş sinyalleri ve konektörleri belirtilecektir.

2.1.29 Kamera Kafası ve Triax Adaptör için Çıkış Sinyalleri (Output Signals) HD output : 1 channel HD-SDI out, 1080i/50, BNC type

Intercom : en az 1 konnektörlü, 2 channel(ENG/PROD), 4-wire, XLR type

Teleprompter video : analog or analog/SDI (SD) selectable, BNC type Diğer video, kontrol, enerji çıkışları (lens, VF, remote vb gibi) konektör tipleri ile birlikte belirtilecektir.

(6)

6

2.1.30 Kameralar dijital triax iletim sistemi ile çalışacaktır. Kamera kafaları monoblok değilse her bir kamera kafası için bir adet triax adaptörü teklif edilecektir. Triax konektörler Fischer tip olacaktır.

2.1.31 Kamera ile Kamera Kontrol Ünitesi (CCU) arasında analog veya dijital triax iletim sistemi ile en az 750 metreye kadar sinyaller kayıpsız taşınabilecektir.

2.1.32 Dijital triax iletim sisteminin çalışma prensibi detaylı olarak açıklanacaktır. İki kanal return video sinyali, komünikasyon kanalları (communication channels), prompter, iki kanal audio, tally ve gerekli tüm kontrol sinyalleri triax sistemi ile taşınabilecektir. Diğer taşınabilir kanallar açıklanacaktır.

2.1.33 Triax sistemin gecikmesi en fazla 20 ms olacaktır. Dijital triax için sıkıştırmanın oranı belirtilecek ve detaylı olarak açıklanacaktır.

2.1.34 Varsa kamera kafasının güç çıkış değeri ve konektörü belirtilecektir.

2.1.35 Kamera ve araç arası haberleşme 4 telli interkom sistemi ile yapılabilir olacaktır.

2.1.36 Triax adaptörünün arkasındaki triax kamera konektörü sabit olmayacaktır.

Kolay kırılmayacak, esnek hareket edebilecek ve dış çekimlerdeki koşullara dayanıklı biçimde imal edilmiş olacaktır.

2.2 Kamera Kontrol Ünitesi (Camera Control Unit, CCU)

2.2.1 Önerilen her ENG Kamera kafası için bir adet fischer tip triax konektörlü CCU teklif edilecektir.

2.2.2 Teklif edilecek CCU’lar 19” raka monte edilebilir olacak ve rak montaj kitleri teklif edilecektir. Yükseklikleri RU cinsinden belirtilecektir. CCU’ların tally/intercom bağlantı konnektörleri sağlanacaktır.

2.2.3 Giriş Sinyalleri:

Return Video : 2 channel, HD-SDI or HD-SDI/SD-SDI selectable, BNC type, Prompter Video :1 channel, analog or SD-SDI or analog/SDI selectable, BNC

type,

Reference Video :1 x HD-Tri-level sync or analog BB Intercom : 2 channel (ENG/PROD), 4-wire,

(7)

7

Diğer giriş sinyalleri (Tally, kontrol, Ethernet vb gibi) ve konektörleri belirtilecektir.

2.2.4 Video sinyal işleme özellikleri detaylı biçimde açıklanacaktır.

2.2.5 Çıkış Sinyalleri (Output Signals):

HD-SDI : en az 2 channel, 1080i/50-720p/50 seçilebilir, BNC type Character Monitor (PIX) : 1 channel, HD-SDI or SD-SDI, or analog BNC type Audio : 2 channel, 3 pin XLR, mic/line selectable,

Diğer çıkışlar konektör tipi ve sayıları ile belirtilecektir.

2.3 Uzaktan Kontrol Ünitesi

2.3.1 Remote kontrol ünitesi üzerinden yapılabilecek temel operasyonel kontrollerin nasıl ve hangi aralıkta yapılabileceği açıklanacaktır.

2.3.2 Iris ve master black kontrolü joy-stick ile yapılacaktır. RCU ürünleri arasında kontrol buton/switch sayısı en fazla olan model teklif edilecektir.

2.3.3 Joy-stick override fonksiyonunu destekleyecektir.

2.3.4 Remote kontrol üniteleri üzerinden filtreler (ND, ECC filtreleri gibi) kontrol edilebilecek, değiştirilebilecektir.

2.3.5 RCU ile CCU arasındaki kontrol kabloları ve konektörleri sağlanacaktır.

2.3.6 Üniteler üzerinde ON-AIR tally ışığı (indikatör) olacaktır.

2.3.7 RCU’ların bağlantı diyagramı verilecektir.

2.3.8 Boyutları mm cinsinden belirtilecektir.

2.4 Ana Kontrol Ünitesi (Master Set-up Unit)

2.4.1 Teklifte ana kontrol ünitesinin otomatik ve manuel olarak yapabildiği tüm kontroller belirtilecektir

2.4.2 Her bir kontrolün (otomatik veya manuel) ayar aralıkları belirtilecektir

2.4.3 Ana kontrol ünitesi, remote kontrol ünitesi ile yapılabilecek tüm kontrolleri kapsayacaktır.

2.4.4 Ana kontrol ünitesi üzerinden filtreler (ND, ECC filtreleri gibi) kontrol edilebilecek, değiştirilebilecektir.

(8)

8

2.4.5 Bir kameradan diğerine tüm ayarlar (set-up information) ana kontrol ünitesi ile aktarılabilecektir. MSU için 1 adet hafıza kartı sağlanacaktır.

2.4.6 Ünite üzerinde ON-AIR tally ışığı (indikatör) bulunacaktır.

2.4.7 Ana kontrol ünitesi ile birlikte gerekli masa bağlantı aparatları sağlanacaktır.

2.4.8 Remote kontrol üniteleri ve monitörleme bağlantı şemaları verilecektir.

2.4.9 Boyutları mm cinsinden belirtilecektir.

2.4.10 Teklif edilecek MSU naklen yayın aracında kullanılacaktır. MSU kullanabilmek üzere, konfigürasyonun gerektirmesi durumunda en az 17 kamera zincirinin (CCU+RCP+MSU) bağlanabileceği yeter sayıda girişli ethernet switch MSU ile birlikte sağlanacaktır.

2.5 Vizör

2.5.1 En az 6” 16:9 aktif ekranlı LCD/OLED vizör ve 2” göz vizörü teklif edilecektir. Teklif edilecek vizör sayısı birim fiyat teklif cetvelinde belirtilmiştir.

2.5.2 Teklif edilecek vizörler kameralarla aynı marka olacaktır.

2.5.3 Vizörler, kameraya kolayca takılıp, kameradan kolayca sökülebilir olacaktır.

2.5.4 Vizörlerde brightness ve contrast ayarı ve kırmızı tally ışığı olacaktır.

Keskinlik (crispness) ayarı varsa belirtilecektir.

2.5.5 Vizörler ayarlanabilir safe title area gösterebileceklerdir. HD çekim yapılırken aynı resim içerisinde SD, 4:3 (Cropped 4:3) resim çerçevesinin de safe area göstergesi ile izlenmesi mümkün olacaktır.

2.5.6 Vizörler yüksek çözünürlük (belirtilecek), yüksek parlaklık ve yüksek kontrast değerlerine sahip olacaktır.

2.5.7 Yukarı aşağı ve dönme hareket kabiliyeti olacak ve vizörde görüntülenebilecek tüm özellikler belirtilecektir.

2.5.8 Güneş ışığı yansımalarına karşı büyük vizörler için koruma aparatı (herbir büyük vizör için standart hood ve sports-hood) sağlanacaktır.

2.5.9 Diğer bütün özellikleri belirtilecektir.

(9)

9 2.6 Diğer Aksesuarlar

2.6.1 Tüm prizler, kontrol kabloları, kontrol konektörleri ve kablolar yüksek kaliteli ve sağlam olacaktır. Kontrol kabloları 5m uzunluğunda ve toplam 55 adet olacaktır.

2.6.2 CCU üniteleri için kontrol ve interkom bağlantı konektör tipleri ve RCP joystick konektör tipi belirtilecek ve sağlanacaktır.

2.6.3 Naklen yayın aracında kullanılmak üzere 1 adet Ana Kontrol Ünitesi (Master Setup Unit) teklif edilecektir.

2.6.4 Her bir kamera için kolay takılabilen tripod adaptörü ve kamera üstü mikrofon sağlanacaktır.

2.6.5 Her bir kamera ile birlikte büyük vizör, ENG lens, zoom-focus kolları dahil sığacak şekilde kamera taşıma çantası (Hard case) ve yağmurluk teklif edilecektir.

Yağmurlukların 32 adedi sistem kamerası+büyük vizör+eng lens+tripod kollarını kapsayacak şekilde, 7 adedi box lenslerle kullanılmak üzere box lens+ssm kamera+büyük vizör+tripod kollarını kapsayacak şekilde, 2 adedi omuzda kullanılmak üzere sistem kamerası+göz vizörü+eng lensi kapsyacak şekilde, 2 adedi telsiz kamerada kullanılmak üzere telsiz kamera+göz vizörü+eng lens+antenleri kapsyacak şekilde teklif edilecektir. Kameralar SNG araçları içerisinde taşınacağı için taşıma çantası boyutları araca sığacak şekilde tasarlanacaktır.

2.6.6 Üç kanallı (triax/enerji/diğer kablolar), kapaklı ve üzerinden araç geçebilecek dayanıklılıkta yol kasisi şeklinde toplam 6 metre uzunluğunda 9 set kablo kanalı sağlanacaktır.

2.6.7 Kameralar, RCU ve CCU’ lar için standart numara etiketleri (sticker) sağlanacaktır.

2.6.8 Mikrofonlu dual kulaklık ve mikrofonlu tekli kulaklık teklif edilecektir.

Mikrofonlu kulaklıkların özellikleri belirtilecektir. Kulaklıklar kulağı tam kapatacak şekilde olacaktır. Teklif edilecek tekli ve dual mikrofonlu kulaklıkların adedi birim fiyat teklif cetvelinde belirtilmiştir.

2.6.9 Sistem kameralarını box tipi HD lenslerle kullanabilmek üzere 7 adet Büyük Lens Adaptörü ve hard taşıma çantası teklif edilecektir. Taşıma çantaları Birm fiyat teklif cetveli A 1. Maddesi altında topluca istenmiştir.

(10)

10

2.6.10 Herbiri 1000 metrelik olmak üzere, 10 adet (toplamda 10.000m) 8mm çapında flexible tek damarlı canlı uçlu triax kablo, önerilecek kabloya uygun plastik sleeve ve üzeri körüklü sleeve ile birlikte 100 takım ( erkek+dişi) kablo tipi triax konnektör teklif edilecektir. Ayrıca 25 adet dişi fisher tip triax konnektör (kablo tipi, sleeve ile birlikte), 25 adet erkek triax şase tipi konnektör ve 15 adet dişi triax şase konnektör teklif edilecektir. Termination panellerde kullanılmak üzere triax şase konnektör takılabilecek genişlikte delikleri açılmış, 1 adet 3 delikli, 1 adet 6 delikli 19” panel sağlanacaktır.

2.6.11 8mm kalınlığında 150 metre triax kablonun sarılabileceği toplam 7 adet boş kablo makarası (taşıma kulplu, metal) teklif edilecektir. 8mm kalınlığında 300 metre triax kablonun sarılabileceği toplam 20 adet boş kablo makarası (taşıma kulplu, metal) teklif edilecektir. Boş kablo makaraları Birm fiyat teklif cetveli A 1. Maddesi altında topluca istenmiştir.

2.6.12 Önerilecek kablo ve konektörler dirençli, dayanıklı ve sağlam olacaktır.

3. SSM KAMERA SİSTEMLERİ VE AKSESUARLARI

3.1 Portatif Super Slow Motion Kamera Kafası

3.1.1 Kameralar, 2/3" ve 3 CCD’ li veya 2/3" ve 3 CMOS’lu olacaktır. Teklif edilen kameraların dönüştürücü ünitelerinin cinsi belirtilecek (IT, AIT, Power HAD EX CCD, CMOS FT vb gibi) ve çalışma şekli detaylı olarak açıklanacaktır. CMOS elemanlar için sadece Frame Transfer (FT) yapabilen ürünler kabul edilecektir.

CMOS elemanlı kameralarda Rolling Shutter hatası olmayacak ve bu hatanın nasıl çözüldüğü detaylı olarak açıklanacaktır. Tüm kamera kafaları aynı marka ve model olacaktır.

3.1.2 Toplam element sayısı en az 1920x1080 (2.000.000, 2 Mega) olacak ve aktif eleman sayısı belirtilecektir.

3.1.3 Defected (bozuk) piksel maksimum sayısı piksel düzeltmeden önce her bir kanal (R,G,B) için en fazla 15 adet olacak ve piksel düzeltmeden sonra her bir kanal için en fazla 3 adet olacak ve seviyesi resim seviyesinin %5’inden daha fazla olmayacaktır. Kabul çalışmalarında verilen bu değerlere uygunluk idare tarafından kontrol edilecek ve uymayan ürünlerin kabulleri yapılmayacaktır.

(11)

11

3.1.4 Portatif (ENG) tip kamera kafaları teklif edilecektir.

3.1.5 Prizmatik ışın ayıracı (prism beam splitter) görüntüdeki ışığı üç ana renk olarak ayıracaktır. Prizmatik ışın ayıracının diyafram aralığı (The relative aperture) en fazla f/1.4 olacaktır.

3.1.6 Analog/Sayısal sinyal çevirimi en az 16 bit olacaktır.

3.1.7 Kameralar en az 22 bit dahili sayısal video işleme yeteneğine sahip olacaktır.(internal digital video processing of resolution). DSP lerin bütün fonksiyonları açıklanacaktır.

3.1.8 Kameralar 1x ve 3x hızda çalışabilecektir. HD 1080i için 50/150 Hz çalışma frekansları seçilebiliyor olacak veya aynı anda hem 3x hız hem 1x hız çıkış verebiliyor olacaktır.

3.1.9 Format ve hız dönüşümünün nasıl yapıldığı belirtilecektir. Format değişikliği yapıldığında sistem içerisinde bulunan CCU, vizör gibi ünitelerin bu değişikliği otomatik olarak takip edip etmediği belirtilecektir.

3.1.10 Sinyal/Gürültü oranı en az 54 dB (1080i/50 için) olacaktır.

3.1.11 Yatay Çözünürlük (Horizontal resolution) en az 1000 TV line (1080i/50 için) olacaktır.

3.1.12 Sensörde elde edilen resim sinyallerine dair Analog/Dijital çevirici öncesi varsa bütün analog fonksiyonlar detaylı biçimde açıklanacaktır. Resim sinyali direk dijital olarak elde ediliyorsa belirtilecektir.

3.1.13 Modülasyon Derinliği (Modulation depth) en az 45 % olacak ve hangi formatta bu değerin ölçüldüğü belirtilecektir.

3.1.14 Vizör üzerinde Standard Definition (SD) 4:3 çalışma ekran oranının takip edilmesini sağlayacak safe area gösterge özelliği olacak ve istendiğinde sürekli olarak vizör üzerinde görülebilecektir.

3.1.15 Dahili filtreler açıklanacaktır (built in filters). Kamera kafasında en az 1 adet 4 konumlu optik ND filtre bulunacaktır. Renk sıcaklık filtreleri en az 2 konumlu olacaktır ve cinsi belirtilecektir (optik veya elektronik). Filtrelerin kontrolü (değiştirilmesi) Uzaktan Kontrol Ünitesi (RCP) ve Ana kontrol Ünitesi (MSU) üzerinden yapılabiliyor olacaktır.

(12)

12

3.1.16 Kameraların Hassasiyet değeri (Sensitivity) 2000 lux de 1x için en az F8, 3x için en az F6.9 (1080i/150 için) olacaktır.

3.1.17 Smear seviyeleri en az -125 dB (1080i/50 için) veya daha iyi olacaktır.

3.1.18 Aşağıda sıralanan özellikleri ve değerleri açıklanacaktır:

Signal-to-noise ratio (fixed-pattern noise)

Dikey statik çözünürlük (Vertical static resolution) Aliasing

Registration Geometry White shading Black shading Flare

Gamma correction

3.1.19 Tüm renklerin keskinliğini ayarlayabilmek için detay fonksiyonu olacaktır. Ten detay fonksiyonu olacaktır. Başka detay fonksiyonları varsa açıklanacaktır.

3.1.20 Kararlılık (Stability): Kamera kafaları -10ºC ile +40ºC arasında, ± 10 ºC ye kadarki ani sıcaklık değişimlerinde ve besleme voltajındaki ± 10% değişimlere rağmen kararlı biçimde çalışacaktır.

3.1.21 Kazanç Ayarı Seçimi (Gain Selection): Kazanç ayarı olacak ve kademeleri belirtilecektir.

3.1.22 Isınma Süresi (Warm-up Time): Kameranın otomatik ayarlarının hazır olmasına kadar geçen ısınma süresi belirtilecektir.

3.1.23 İşaret Etme (Cueing): Kameraların vizörlerinin üstünde ön tarafta, kırmızı işaret ışığı olacaktır (red tally light). Bu ışık gerektiğinde kameradan kapatılabilir olacaktır.

3.1.24 Kameranın ağırlığı belirtilecektir.

3.1.25 Kameranın boyutları mm cinsinden belirtilecektir.

3.1.26 Kamera kafası fiber adaptör kısmı ile ayrılabilir veya fiber adaptör kısmı ile bütünleşik olabilecektir.

3.1.27 Kamera Kafası ve Fiber Adaptör için Giriş Sinyalleri (Input Signals)

(13)

13

Mic Inputs : 1 channel front : mic in analog, XLR type

2 channel rear: mic/line selectable, analog or analog/AESEBU selectable, XLR type Intercom : 2 channels (ENG/PROD), 4-wire, XLR type

Diğer giriş sinyalleri ve konektörleri belirtilecektir.

3.1.28 Kamera Kafası ve Fiber Adaptör için Çıkış Sinyalleri (Output Signals) HD output :1 channel HD-SDI out, BNC type

Intercom : 2 channel (ENG/PROD), 4-wire, XLR type

Diğer video, kontrol, enerji çıkışları (lens, VF, remote vb gibi) konektör tipleri ile birlikte belirtilecektir.

3.1.29 Kameralar fiber optik sistemi ile çalışacaktır. Kamera kafaları monoblok değilse her bir kamera kafası için bir adet fiber adaptörü teklif edilecektir.

3.1.30 Kamera ile Kamera Kontrol Ünitesi (CCU) arasında fiber sistemi ile en az 1000 metreye kadar sinyaller kayıpsız taşınabilecektir.

3.1.31 Fiber iletim sisteminin çalışma prensibi detaylı olarak açıklanacaktır. İki kanal return video sinyali, komünikasyon kanalları (communication channels), prompter, iki kanal audio, tally ve gerekli tüm kontrol sinyalleri fiber sistemi ile taşınabilecektir. Diğer taşınabilir kanallar açıklanacaktır.

3.1.32 Varsa kamera kafasının güç çıkış değeri ve konektörü belirtilecektir.

3.1.33 Kamera ve teknik/prodüksiyon kumanda arası haberleşme 4 telli interkom sistemi ile yapılabilir olacaktır.

3.1.34 Fiber adaptörünün arkasındaki fiber kamera konektörü sabit olmayacaktır. Kolay kırılmayacak, esnek hareket edebilecek ve dış çekimlerdeki koşullara dayanıklı biçimde imal edilmiş olacaktır.

3.1.35 Fiber optik kablo ve konektörlerin marka ve modelleri teknik özellikleri ile birlikte belirtilecektir ve uluslararası standartlara uygun olacaktır. Konektör uçları tozdan korunmak için plastik kapaklı olacaktır. Kablo ve konektörlerin yapısı detaylı olarak açıklanacak, yapılarında bulunan optik bileşenler için wavelength, metal bileşenler için DC resistance vb gibi değerleri belirtilecektir.

3.1.36 Önerilecek kablo ve konektörler dirençli, dayanıklı ve sağlam olacaktır.

(14)

14

3.1.37 Önerilecek CCU’lar ile naklen yayın aracındaki termination panel arasında kullanmak üzere bir ucu 19” panele takılı şase (lemo) tipi diğer ucu kablo tipi konnektör takılı 10 metre uzunluğunda 4 adet hazır hibrid fiber kablo teklif edilecektir. Birim fiyat teklif cetvelinde belirtilen sayıda hazır makaralı 300 metrelik ve 200 metrelik dişi-erkek konnektör takılı hibrid fiber kablo ve 50 metre dişi-erkek konnektör takılı hibrid fiber kablo sağlanacaktır.

3.1.38 Teklif edilecek Büyük lens adaptörleri Super slow motion kameralar ve sistem kameraları ile birlikte kullanılacaktır. Büyük Lens adaptörleri Birim fiyat teklif cetveli A.1. Madde kapsamında topluca istenmiştir.

3.1.39 Teklif edilecek uzaktan kontrol ünitesi, vizör, tripod adaptörü, mikrofonlu dual kulaklık ve kamera üstü mikrofonlar Super slow motion kameralar ve sistem kameraları ile birlikte kullanılacaktır. Uzaktan kontrol ünitesi, büyük vizör, tripod adaptörü, mikrofonlu dual kulaklık ve kamera üstü mikrofonlar Birim fiyat teklif cetveli A.1. Madde kapsamında topluca istenmiştir.

3.2 Kamera Kontrol Ünitesi (Camera Control Unit, CCU)

3.2.1 Önerilen her ENG Kamera kafası için bir fiber konektörlü CCU teklif edilecektir.

3.2.2 Teklif edilecek CCU’lar 19” raka monte edilebilir olacak ve rak montaj kitleri teklif edilecektir. Yükseklikleri RU cinsinden belirtilecektir.

3.2.3 Giriş Sinyalleri:

Return Video : 2 channel, HD-SDI or HD-SDI/SD-SDI selectable, BNC type Reference Video :1 x HD-Tri-level sync or analog BB

Intercom : 2 channel (ENG/PROD), 4-wire,

Diğer giriş sinyalleri (Tally, kontrol, Ethernet vb gibi) ve konektörleri belirtilecektir.

3.2.4 Video sinyal işleme özellikleri detaylı biçimde açıklanacaktır.

3.2.5 Çıkış Sinyalleri (Output Signals):

HD-SDI : 3 outputs (A/B/C link out for 1080i/150, 3x speed), BNC type Monitor : 1 channel, HD-SDI or SD-SDI, BNC type

Audio : 2 channel, 3 pin XLR, mic/line selectable, Diğer çıkışlar konektör tipi ve sayıları ile belirtilecektir.

(15)

15

4. TELSİZ KAMERA SİSTEMLERİ ve AKSESUARLARI

4.1 Portatif Telsiz Kamera Kafası

4.1.1 Telsiz kamera sistemi için bu şartnamenin 2. Maddesinde tanımlanan portatif kamera kafası teklif edilecektir. Telsiz verici ünitesi portatif kamera kafasına entegre veya adaptör ile takılabilir olacaktır.

4.1.2 Teklif edilecek Telsiz kameraları ile birlikte kullanılmak üzere uzaktan kontrol ünitesi, göz vizörü, tripod adaptörü, taşıma çantası (ENG lens + kamera + verici + antenler sığacak şekilde) ve kamera üstü mikrofon Birim fiyat teklif cetveli A.1.

Madde kapsamında topluca istenmiştir.

4.1.3 Herbir telsiz kamera kafası ile birlikte, tally çıkışını alabilmek üzere, bir ucu açık, en az 30cm uzunluğunda vizör bağlantı konnektörü yapılı kablo sağlanacaktır.

4.1.4 Telsiz kamera sistemi kamera tarafı toplam ağırlığı (Kamera kafası+verici ünitesi+geniş açı lens+tripod adaptor+batarya+antenler) 11kg’dan fazla olmayacaktır.

4.2 HD Telsiz Sistemi

4.2.1 Telsiz ünitesi ENG kamera kafası (dockable or monoblock) arkasına uygun adaptörle takılmış şekilde hazır veya kafa içerisinde entegre olacaktır. Telsiz verici ünitesi kameramanın çalışma şartlarını bozmayacak şekilde uygun bir biçimde monteli olacaktır.

4.2.2 Telsiz sistem iki yönlü olacak, hem video hem de kamera kontrol sinyallerini taşıyacaktır.

4.2.3 Telsiz sistemi şartnamenin ilgili maddede tanımlanan kamera kafası ile birlikte kullanılacaktır.

4.2.4 Sistemin verici ünitesi portatif olacak ve kameramanın çalışmasını ve hareketini engellemeyecek şekilde hafif ve kompakt olacaktır.

4.2.5 Sistem için kurulum/kullanım kitabı ve ölçü-bakım kitabı sağlanacaktır. Her bir set için Fiber/Triax Uzatma ünitesi, antenleri, batarya şarjörü(4’lü) ve 4 adet bataryanın

(16)

16

sığacağı şekilde hard taşıma çantası teklif edilecektir. Taşıma çantaları Birim fiyat teklif cetveli A.1. maddesinde topluca istenmiştir.

4.2.6 Telsiz sistemi kısmı aşağıdaki ürünlerden oluşacaktır:

 Telsiz Verici Seti (Wireless Transmitter)

Video/Audio Verici, Kontrol Alıcı Verici Üniteleri ve Antenleri (Birer Yedek antenli)

 Kamera bataryası

 Batarya Şarjörü(Dörtlü)

 Telsiz Alıcı Seti (Wireless Diversity Receiver)

Video/Audio Alıcı, Down Converter, Fiber veya Triax uzatma ünitesi(extender), Kontrol Üniteleri, Antenleri (Birer Yedek antenli)

ve 250’şer metre fiber/triax kabloları ile birlikte

4.2.7 Telsiz sistemi HD 1080/50i formatında video üreten kamera kafasına uygun olacaktır. Çalışabildiği diğer HD formatlar belirtilecektir.

4.2.8 Sistemde iki kanal line/mic seçilebilir audio taşınabilecektir.

4.2.9 Telsiz sistemi modülasyonu COFDM olacaktır.

4.2.10 Sistemin gecikmesi en fazla 60 ms (end to end) olacaktır. Minimum gecikmenin sağlandığı bit rate belirtilecektir. Ayrıca maksimum bit rate iletimde oluşacak gecikme belirtilecektir.

4.2.11 64QAM modülasyon modu olacak, diğer seçilebilir modlar (16QAM/QPSK) belirtilecektir.

4.2.12 Sistemin Band genişliği en az 7 MHz olacaktır. Çalışabildiği diğer bant genişlikleri belirtilecektir.

4.2.13 Sistemin kodlaması 4:2:2 ve 4:2:0 olacaktır.

4.2.14 Sistemin her bir ürünü için çalışma sıcaklık aralığı ve güç tüketimi belirtilecektir.

4.2.15 Alıcı ünitede HD-SDI BNC video çıkışı olacaktır.

4.2.16 Alıcı ünitenin analog BB veya tri-level sync referans girişi olacaktır.

4.2.17 Sistemde kamera kontrol telsiz olarak yapılacaktır. Bunun için gerekli telsiz verici ve alıcı üniteleri ve antenleri sağlanacaktır. Telsiz sistem tally özelliğini sağlayacaktır. Sistemdeki kontrol ve geri dönüş sinyalleri belirtilecektir. Joy-stickli RCP üzerinden iris, master black, auto white, auto black ve diğer kontroller

(17)

17

yapılabilecektir. Telsiz sistemde HD system kamerası için teklif edilen RCP ünitesi kullanılacaktır. Bağlantılar için gerekli konnektör ve kablolar sağlanacaktır. RCP’ler birim fiyat teklif cetveli A.1. Maddesi altında topluca istenmiştir.

4.2.18 Telsiz verici ünitesinin çıkış gücü en az 100 mW olacak ve varsa diğer değerler ayarlanabilir olacaktır (Örnek: 10mW/100mW/1W). Bu güç Bilgi Teknolojileri ve İletişim Kurumu’nun izin verdiği aralıkta olacaktır.

4.2.19 Bilgi Teknolojileri ve İletişim Kurumunca mevcut setlerde kullanılmak üzere TRT’ye tahsis edilmiş kullanım frekansları 2380 ve 2390 MHz’dir. Teklif edilecek ürünler bu iki frekansta çalışabilecek özellikte olacaktır. Telsiz alıcı ve verici üniteler en az 2.3-2.5 GHz frekans aralığında sorunsuz olarak çalışacaktır. Çalışma frekans aralığı daha geniş band aralığında ise belirtilecektir. Üniteler, çalıştıkları frekans aralığında istenilen frekansa kolayca ayarlanabilecektir. İstenilen çalışma frekansı noktasal olarak sisteme girilebilecektir. Sistem bu çalışılan frekans haricindeki harmoniklerini filtre edebilecektir.

4.2.20 Bilgi Teknolojileri ve İletişim Kurumunca gelecekte yapılabilecek frekans tahsisi değişikliklerine paralel olarak firmalar gerekli hallerde uygun modifikasyonların (çalışma frekans aralığı değişimi) yapılıp yapılamayacağı garantisini belirteceklerdir.

Telsiz sistemin Kamera kontrolü en az 456MHz-466MHz aralığında çalışabilir özellikte olacaktır.

4.2.21 Verici ünitenin video girişi önerilen kamera kafasından alınacak video format/formatlarına uygun olacaktır. Diğer video girişleri belirtilecektir. Verici kamera arası kablolar istekli tarafından sağlanacaktır. Vericinin en az 2 kanal audio girişi olacaktır.

4.2.22 Vericinin güç tüketimi belirtilecektir. En az 90 Wh ve belirtilen sayıda V mount batarya ve dörtlü batarya şarjörü teklif edilecektir. Bataryalar ardı ardına takılabilir olacaktır.

4.2.23 Verici ünite ile birlikte antenleri sağlanacaktır.

4.2.24 Verici ünitenin ayarları üzerinden veya harici bir ünite ile yapılabiliyor olacaktır.

Üzerinden ayar yapılamıyorsa harici ayar ünitesi sağlanacaktır.

4.2.25 Sistemde Verici ünitesi ile bütünleşik veya harici, kameraya takılabilen kamera kontrol alıcı ünitesi olacaktır.

4.2.26 İki antenli Telsiz Alıcı Seti teklif edilecektir.

(18)

18

4.2.27 Alıcı ünite için rak montaj kiti teklif edilecektir.

4.2.28 Telsiz Alıcı ünitenin en az iki kanal RF anten girişi bulunacak ve alma işlemi diversity olacaktır.

4.2.29 Her iki alış için uygun down-converter üniteleri teklif edilecektir.

4.2.30 Telsiz sistemi için omni directional antenler teklif edilecektir. Sistem dış mekanlarda kullanılacak olup alıcı ünite ile anten arasında en az 250 metre kullanıma uygun özellikte olacaktır. Bu özelliğin sağlanabilmesi için set konfigürasyonuna göre Alıcı Setin içerisinde triax veya fiber uzatma ünitesi teklif edilecektir. Anten kullanımı için 250’şer metre uçları yapılı makaralı triax/fiber kablo set içerisinde teklif edilecektir.

Ayrıca, teklif edilecek konfigürasyonun uygun olması durumunda, herbir set için uzatma ünitesi ve down-converterler arasında kullanılmak üzere 2 adet 50m uygun empedans değerinde koaksiyel kablo sağlanacaktır.

4.2.31 Sistemin, farklı modlar için kabul edilebilir değerde video sinyali gönderebildiği maksimum mesafe belirtilecektir.

4.2.32 RF kanal aralığı belirtilecektir. Alıcı ve alıcı antenleri arası kullanılabilecek maksimum mesafe uygun kablo tipi ile birlikte belirtilecektir.

4.2.33 Söz konusu sisteme dair her türlü ithalat izni (Bilgi Teknolojileri ve İletişim Kurumundan alınacak izinler) yüklenici tarafından alınacaktır.

4.2.34 Telsiz system içerisinde kullanılacak tüm antenler birer yedekli teklif edilecektir.

5. ENTEGRE PTZ KAMERA ve AKSESUARLARI

5.1 Birim Fiyat Teklif cetvelinde belirtilen sayıda bütünleşik (entegre) Kamera/Lens/Pan-Tilt Kafa’dan oluşan HD PTZ kamera teklif edilecektir. Teklif edilecek kameralar her bir araçta bir set olmak üzere SNG araçlarında kullanılacaktır.

5.2 Teklif edilecek PTZ kameralar araç üzerine kurulacak anten mastı üzerine takılacak olup direk üzerine takılabilmek üzere uygun montaj aparatları ve 20 metre enerji ve kontrol kabloları ve soft taşıma çantası sağlanacaktır.

5.3 Entegre PTZ kameraların ağırlığı 3kg - 4,5 kg aralığında olacaktır.

5.4 Tilt aralığı en az -30/+90 , Pan aralığı en az -/+170 olacaktır.

5.5 Pan/tilt hızı en az 60/saniye olacaktır.

(19)

19

5.6 Pan-tilt kafa sessiz çalışacak ve sağladığı gürültü standardı belirtilecektir.

5.7 Entegre PTZ ile birlikte uygun güç adaptörü teklif edilecektir.

5.8 Herbir kamera için kontrol ünitesi teklif edilecektir.

5.9 Kontrol ünitesi pan/tilt, zoom ve focus ve kamera kontrol ayarlarını (menü üzerinden veya direk tuşlarla) kontrol edebilecektir.

5.10Pan-tilt kontrolü joystick ile, zoom kontrolü ise joystick veya zoom lever switch ile yapılabiliyor olacaktır.

5.11Joystick ile aynı anda hem pan hem tilt dönüşü kontrolü yapılabiliyor olacaktır.

5.12Kontrol paneli ile focus kontrolünün ne şekilde yapıldığı açıklanacaktır.

5.13Kontrol paneli üzerinde yapılan ayarları gösterir ekranı veya seçili konumu gösterir led indikatörleri varsa açıklanacaktır.

5.14Robotik kafanın, daha önceden hafızaya alınmış pozisyonlarını tekrar okuma özelliği olacak ve en az 16 adet kolay çağırılabilir pozisyon hafızası bulunacaktır.

5.15Sistemin kontrol protokolü ve kontrol kablo cinsi ve maksimum kullanım uzunluğu belirtilecektir.

5.16Kontrol paneli için besleme üniteleri ve aksesuarlar sağlanacaktır.

5.17Entegre PTZ kamera en az 1/3” ve 3 adet çip, CCD veya MOS/CMOS elemanlı olacaktır.

5.18Toplam element sayısı CCD için en az 1.12 Megapiksel ve MOS/CMOS için en az 2.2 Megapiksel olacaktır.

5.19PTZ entegre kamera boyutları belirtilecektir.

5.20Kameraların lensleri entegre olacaktır.

 Zoom oranı en az x 12 olacaktır.

 En az f:4.5-54 mm odak uzaklık aralığını sağlayacaktır.

5.21Kameralarda en az iki konumlu ND filtre bulunacaktır.

5.22Kameralarda

 BNC x1 : Genlock girişi olacaktır.

 En az 1xHD-SDI çıkışı olacaktır.

5.23Kameralar HD-SDI 1080/50/i formatında video çıkışı verebilecektir.

5.24Sinyal/Gürültü oranı en az 50 dB olacaktır.

(20)

20

5.25Yatay Çözünürlük (Horizontal resolution) en az 650 TV line olacaktır.

5.26Çalışma sıcaklık aralığı belirtilecektir.

5.27Kameraların güç tüketimi maksimum 24 W olacaktır.

B- LENS VE AKSESUARLARI

Teklif edilecek tüm lensler aynı marka olacaktır. Teklif edilen teçhizatın yedek kartları, optik, mekanik, elektronik vs bütün yedek parçalarına en az beş yıl temin garantisi verilecektir. Teklif edilecek her bir lens modeli için birer adet orjinal servis manueli ve parça katalogu sağlanacaktır.

1. HD ENG Lens

1.1 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.

1.2 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.

1.3 İhtiyaç listesinde belirtilen sayıda ENG zoom lens teklif edilecektir.

1.4 Fokal uzaklık (focal length) mesafesi 7.6-168 mm ve 2x uzatma ile15.2-336 mm aralığını kapsayacaktır.

1.5 Zoom oranı 22x veya 23x veya 24x olacaktır.

1.6 Minimum obje uzaklığı (MOD) belirtilecektir.

1.7 Her lens aşağıda sıralanan özelliklere sahip olacaktır:

İyi çözünürlük (Good resolution) İyi geometri (Good geometry)

Yüksek iletim verimliliği (High transmission efficiency)

Göz ardı edilebilir iç yansımalar (Negligible internal reflections)

Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 1.8 Lenslerde 2x extender bulunacaktır.

1.9 Macro özelliği olacaktır.

(21)

21

1.10 Zoom, focus ve iris ayarları remote ve lokal kontrol edilebilir olacaktır.

1.11Lens sürücü üniteleri sayısal (digital drive) olacaktır. Sayısal drive lensler için ihtiyaç listesinde belirtilen sayıda full servo kit önerilecektir. Servo focus kontrolü için arada mekanik bir ara birim olmayacaktır. Servo kontrol, konektör direk takılarak yapılacaktır.

1.12 Lens sayısı kadar UV veya koruma filtresi teklif edilecektir.

1.13 Gerekli tüm aksesuar (parasoley) ve kablolar sağlanacaktır.

2. HD Geniş Açı Lens

2.1 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.

2.2 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.

2.3 Teklif edilecek geniş açı lenslerin adedi ihtiyaç listesinde belirtilmiştir.

2.4 Fokal uzaklık (focal length) mesafesi 4.5-60 mm ve 2x veya 2.2x uzatma ile 9.9-120 mm aralığını kapsayacaktır.

2.5 Zoom oranı 14x olacaktır.

2.6 Minimum obje uzaklığı (MOD) 0.3 m veya daha az olacaktır.

2.7 Lens aşağıda sıralanan özelliklere sahip olacaktır:

Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 2.8 Lenslerde 2x veya 2.2x extender bulunacaktır.

2.9 Macro özelliği olacaktır.

2.10 Zoom, focus ve iris ayarları remote ve lokal kontrol edilebilir olacaktır.

2.11 Lens sürücü üniteleri sayısal (digital drive) olacaktır. Sayısal drive lensler için ihtiyaç listesinde belirtilen sayıda full servo kit önerilecektir. Servo focus kontrolü

(22)

22

için arada mekanik bir ara birim olmayacaktır. Servo kontrol, konektör direk takılarak yapılacaktır.

2.12 Lens sayısı kadar UV veya koruma filtresi teklif edilecektir.

2.13 Gerekli tüm aksesuar(parasoley) ve kablolar sağlanacaktır.

2.14 Geniş açı lensler için 2 adet taşıma çantası teklif edilecektir.

3. EFP Zoom Lens

3.1 EFP tipi HD lensler teklif edilecektir.

3.2 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.

3.3 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.

3.4 Fokal uzaklık (focal length) mesafesi 9.3-898 mm ve 2x uzatma ile 18.6-1797 mm aralığını kapsayacaktır.

3.5 Zoom oranı en az 100x olacaktır.

3.6 Minimum obje uzaklığı (MOD) 3 m veya daha az olacaktır.

3.7 Her lens aşağıda sıralanan özelliklere sahip olacaktır:

Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 3.8 Lenslerde 2x extender bulunacaktır.

3.9 Lenslerde dahili optik stabilizer özelliği bulunacaktır.

3.10 Zoom ve focus için lensler full servo kontrollü olacaktır.

3.11 Lens sürücü üniteleri dijital (digital drive) olacaktır. Dijital drive lensler için belirtilen sayıda full servo kit önerilecektir.

3.12Önerilecek modüller zoom için, extender switch ve istenildiğinde kolayca çağrılabilen en az bir adet preset çerçeve hafızası özelliğini sağlayacaktır.

(23)

23

3.13Zoom demand kullanım kolaylığı için, açı verebileme özelliğini sağlayacak şekilde mekanik iki parçalı olacaktır.

3.14Her bir lens için taşıma çantası (hard case) sağlanacaktır.

3.15Ağırlığı ve boyutları belirtilecektir.

C- TAŞIYICI SİSTEMLER ve AKSESUARLARI

Teklif edilecek pedestal, tripod ve pan/tilt kafalar aynı marka olacaktır.

1. Tripod ve Pan/Tilt Kafa

Teklif edilen teçhizatın bütün yedek parçalarına en az beş yıl temin garantisi verilecektir.

1.1 Teklif edilecek tripod ve pan/tilt kafalar aynı marka olacaktır.

1.2 Tripodlar iki aşamalı (two stage) olacaktır.

1.3 Tripodun ağırlığı belirtilecektir.

1.4 Taşıma kapasitesi pan/tilt kafa ve yaklaşık ENG kamerayı kapsayacak değerde olacaktır. Taşıma kapasitesi en az pan/tilt kafanın ağırlığı ve pan/tilt kafanın taşıma kapasitesinin toplamı kadar olacaktır.

1.5 Yükseklik ayarlanabilir olacaktır.

1.6 Yükseklik aralığı belirtilecektir.

1.7 Tripod malzemesi karbon fiber olacaktır.

1.8 Kilit sistemi açıklanacaktır.

1.9 Her bir tripod için yer seviyesinde spreader sağlanacaktır.

1.10 Her bir araca bir adet olmak üzere toplam 7 adet dolly teklif edilecektir.

1.11 Kapalı konum boyutları belirtilecektir.

1.12 Pan-Tilt kafalar pan ve tilt hareketlerini yumuşak bir şekilde yapabilecektir.

1.13 Teklif edilecek tripod ile birlikte kullanım için gerekli tüm aparatlar sağlanacaktır.

(24)

24

1.14 Kafanın minimum taşıma kapasitesi (payload) en fazla 7kg olacaktır.

Maksimum taşıma kapasitesi(payload) en az 20 kg olacaktır. Kafanın çalışma aralığı (Payload) en az 7kg-20 kg olacaktır. Center of Gravity/Payload grafiği verilecektir.

Grafikte 7 kg’dan başlayan ağırlık çalışma performansı gösterilmeyen ürünler kabul edilmeyecektir.

1.15 Tilt hareket aralığı en az + 75/ - 90 olacaktır.

1.16 Pan hareket aralığı 360  olacaktır.

1.17 Her bir kafa için iki adet standart boy pan kolu sağlanacaktır.

1.18 Gerekli tüm aksesuar ve aparatlar teklif edilecektir.

1.19 Her bir tripod seti için Pan/tilt kafa, tripod, gergi ve pan kolları sığacak şekilde taşıma çantası teklif edilecektir.

2. EFP Tripod Seti ve Aksesuarları

2.1 EFP Tripod seti, tripod, pan/tilt kafa, 2 standart pan kolu, gergi ve taşıma çantasından oluşacaktır.

2.2 Tripodlar iki aşamalı (two stage) olacaktır.

2.3 Tripodun ağırlığı 4,1-6 kg aralığında olacaktır.

2.4 Taşıma kapasitesi en az 45 kg olacaktır.

2.5 Yükseklik 58-154 cm aralığında ayarlanabilir olacaktır.

2.6 Tripod malzemesi karbon fiber olacaktır.

2.8 Tripodun bowl çapı 150 mm olacaktır.

2.10 Her bir tripodla birlikte gergi sağlanacaktır.

2.11 4 ade tekerlek (dolly) sistemi teklif edilecektir.

(25)

25

2.13 Teklif edilecek tripodlara uygun pan/tilt kafalar önerilecektir. Pan-Tilt kafalar pan ve tilt hareketlerini yumuşak bir şekilde yapabilecektir.

2.14 Kafanın ağırlığı 4,5- 8.8 kg aralığında olacaktır.

2.15 Kafanın çalışma aralığı (Payload) 15kg-30kg aralığını sağlayacaktır. Center of Gravity/Payload grafiği verilecektir.

2.18 Kilit sistemi belirtilecektir.

2.21 Pan tilt kafa ile birlikte sığacak şekilde taşıma çantası teklif edilecektir.

3. Heavy Duty Tripod Seti ve Aksesuarları

3.1 Tripodlar tek aşamalı (single stage) veya iki aşamalı olacaktır.

3.2 Tripod seti, tripod, pan/tilt kafa, iki standart pan kolu, dolly, gergi ve taşıma çantasından oluşacaktır.

3.5 Yükseklik ayarlanabilir olacaktır.

3.6 Tripod yükseklik aralığı 66 cm (ek unite kullanılmadan) - 146 cm(ek unite kullanılmadan veya ek unite ile birlikte) aralığını kapsayacaktır. Üst yükseklik değerinin sağlanabilmesi için gerekiyorsa yükseltici üniteler (elevation, krank, hat unit gibi) ile birlikte teklif edilecektir. Bu durumda tripod, ek ünite kullanılmadan minimum yüksekliği en az 66 cm, ek unite kullanıldığı durumda maksimum yüksekliği en az 146 cm özelliğini sağlayacaktır.

3.7 Tripodun yapıldığı malzeme belirtilecektir.

(26)

26

3.9 Her bir tripod için tekerlek (dolly) ve orta seviye spreader sağlanacaktır.

3.14 Kafanın çalışma aralığı (Payload) en az 15kg-70 kg olacaktır. Center of Gravity/Payload grafiği varsa verilecektir.

3.20 Tripodun, Pan tilt kafa ile birlikte sığacağı şekilde taşıma çantası teklif edilecektir.

4. Pedestal ve Pan/Tilt Kafa

4.1 Teklif edilecek pedestal ve pan/tilt kafalar aynı marka olacaktır.

4.2 Pedestaller iki aşamalı olacak ve aşamalar arası kilit sistemini açmaya gerek olmadan geçiş yapılabilecektir. Aşamalar arası geçiş kamerada titreme yapmayacak şekilde yumuşak olacaktır.

4.3 Pedestalin minimum maksimum yüksekliği 70-143 cm aralığını kapsayacaktır.

4.4 Yayın esnasında kullanılabilir yükseklik aralığı (On-shot stroke) en az 77 cm olacaktır.

4.7 Studio tipi Dolly teklif edilecektir.

(27)

27

4.8 Tekerlek sistemi olacak ve teker boyutları belirtilecektir.

4.9 Pedestalin Steering (Direksiyon) özelliği bulunacaktır.

4.10 Pedestalin toplam ağırlığı belirtilecektir.

4.11 Pedestallerle birlikte portatif pompa sağlanacaktır.

4.13 Teklif edilecek pedestaller ile birlikte kullanım için gerekli tüm aparatlar sağlanacaktır.

4.14 Kafanın ağırlığı en fazla 13 kg olacaktır.

4.15 Kafanın çalışma aralığı (Payload) en az 12kg-40 kg olacaktır. Center of Gravity/Payload grafiği verilecek olup grafiği verilmeyen ürünler değerlendirme dışı bırakılacaktır.

4.16 Tilt hareket aralığı maksimum ağırlıkta en az + 40/ - 40 olacaktır . 4.17 Pan hareket aralığı 360  olacaktır.

4.20 Gerekli tüm aparatlar (tabla vs) sağlanacak ve diğer aksesuarlar teklif edilecektir.

5. Kreyn Sistemi ve Aksesuarları

5.1 Sistem ENG tip stüdyo kameralarına uygun olacaktır.

5.2 Sistem dengeli tripod (üç-ayak) sistemi üzerine oturtulmuş olacak, pan ve tilt hareketleri aynı zamanda bir operatör tarafından kolaylıkla yapılabilecektir.

5.3 Sistem istenildiğinde, yerden yüksekliği 5 metre -5.7 metre ve arm reach’i 3 metre -3.6 metre aralığını kapsayacak şekilde daha kısa kurulabilecek olup, dengeli çalışması için gerekli kablo, gergi ve diğer aparatlar teklif edilecektir.

5.4 Kreyn sistemi için 3 tekerlekli dolly teklif edilecektir. Tekerlekler sistemin hareketinde titremeye yol açmayacak yapıda olacaktır.

(28)

28

5.5 ENG tip sistem kameraları (lens dahil) için dengenin sağlanabileceği yeterli ağırlıklar teklif edilecektir.

5.6 Kreyn sistemi 220 Volt/50 Hz AC şebeke gerilimine uygun olacaktır.

5.7 Sistem aşağıdaki elemanlardan oluşacaktır:

Jib kolu,

Tripod ve Dolly,

Elektronik uzaktan kumanda kafası, Besleme ünitesi ve gerekli parçalar, Monitör (2 adet),

Uzaktan kumanda aparatları (Pan/Tilt, Zoom-Focus),

5.8 Sistemin tilt açı aralığı en az ±50° olacaktır. Pan aralığı belirtilecektir.

5.9 Sistem ENG tip 2/3” SD ve HD tüm lenslerle çalışabilecektir. Teklif edilecek lenslere uyumlu sürücü ve aparatlar teklif edilecektir.

5.10 Sistem kolaylıkla sökülüp kurulabilecektir. Sistemin kurulum kılavuzunun Türkçe ve/veya İngilizce fotokopileri teklifle birlikte verilecektir.

5.11 Sistemle birlikte uzaktan elektronik kumandalı pan ve tilt kafası, zoom ve focus control sistemi teklif edilecek ve bu sistem en az 15 kg ağırlığındaki kamera ve iki adet 8”-10” aralığındaki boyutta renkli LCD video monitörü taşıyabilecek kapasitede olacaktır. Belirtilen ağırlık değerinde dengeli çalışabilmek için gerekli ağırlıklar teklife dahil edilecektir.

5.12 Sistem için 2 adet 8”-10” aralığındaki boyutta standart tipte broadcast kalitede renkli LCD video monitör teklif edilecektir.

5.13 Video monitör 2xSDI (1080i/50 ve 720p/50 formatlarında HD ve SD seçilebilir) ve 1x analog kompozit girişli olacaktır.

5.14 Video monitörün çözünürlüğü 1920x1080 piksel olacaktır.

5.15 Aspect Ratio ( 4:3/16:9 ) seçme özelliği olacaktır.

5.16 Görme açısı sağ/sol/aşağı/yukarı için en az 89° olacaktır.

5.17 Video monitörün tally lambası olacaktır.

5.18 Sistem paketi elektronik uzaktan kumandalı pan-tilt kafası içerecektir.

(29)

29

5.19 Elektronik uzaktan kumandalı pan-tilt kafası kameraların yayın kalitesinde yumuşak pan, tilt, zoom, focus fonksiyonlarını sağlayacaktır.

5.20 Pan-tilt kafasının taşıma kapasitesi en az 20 kg olacaktır.

5.21 Sistemi tanıtan orijinal katalog ve/veya varsa CD veya DVD’ler teklifle birlikte verilecektir.

5.22 Sistem için kurulum cd/dvd ve kitabı sağlanacaktır.

6. Belden Destekli Kamera Taşıyıcısı

6.1 Telsiz kameralarla birlikte kullanılmak üzere belden destekli kamera taşıyıcısı teklif edilecektir.

6.2 Sistem 2 aşamalı olacaktır.

6.3 3 ayrı modda kullanılabilecektir (yüksek,alçak,normal). Alçak ve yüksek mod çalışma için gerekli bağlantı aparatları verilecektir.

6.4 Kolay monte/demonte olabilecektir.

6.5 Tüm aksesuarları ile birlikte konulabileceği sert ve tekerlekli taşıma çantası(hard case) verilecektir.

6.6 12/24V batarya ile çalışabilecek özellikte olacaktır. Setin içerisinde V mount en az 88Wh 4 adet batarya ve batarya bağlantı aparatları ve bir adet dörtlü batarya şarjörü (eş zamanlı şarj özellikli) verilecektir.

6.7 Karbon fiber malzemeden yapılmış gövdeli olacaktır.

6.8 Setin içeriğindeki monitor, kablo vs gibi video ekipmanları HD uyumlu olacaktır.

6.9 Kameranın oturduğu platform ±15° tilt yapabilecektir.

6.10 Üzerine monitör takılabilir olacaktır. Monitörler 7" büyüklükte HD/SD çalışabilir, en az 800 nit özellikte ve LCD olacaktır. Teklif edilecek monitörler taşıyıcı sistem için özel olarak üretilmiş, frame-line jeneratörü bulunan özellikte olacaktır.

Bağlantı aparatları verilecektir.

(30)

30

6.11 Herhangi bir araca gerek kalmadan kolay takılıp sökülebilir parçalardan oluşacaktır.

6.12 Taşıma kapasitesi 13.5kg dan az olmayacaktır.

6.13 Kamera bağlantısı için verilecek kızak genişliği en fazla 8.5 cm olacaktır.

6.14 İso-elastik stabilizerli olacak ve boom aralığı en az 74cm olacaktır. Kaldırma kapasitesi 4.5-22.5 kg aralığını kapsayacaktır.

6.15 Montaj vida ve aparatları, gerekli video ve enerji bağlantı kabloları, docking bracket, operatörler için kullanım kitabı ve servis manueli teçhizatla birlikte verilecektir.

6.16 Teklif edilecek belden destekli taşıyıcı ile birlikte yeni jenerasyon yelek verilecektir. Yelek aşağıdaki özellikleri sağlayacaktır:

 Hafif ve kolay takılabilen yeni jenerasyon iskelet yapıda olacaktır.

 Yarı sert maddeden imal edilmiş olacaktır.

 Operatörün serbest hareketi ve solunumunu düzgün sağlayabilecek şekilde tasarlanmış olacaktır.

 Operatörün göğüs kısmını açıkta bırakacak şekilde, göğüs askısız tasarlanmış olacaktır.

 Üst ped’ler ve alt yastıklar arasındaki bağlantı önde ve arkada Simetrik ikiz- çubuk direk ile sağlanıyor olacaktır.

 Kullanım esnasında sıkıştırma ve gevşetme hassas ayarları yapılabilecektir.

6.17 Teklif edilecek steadicam ile birlikte heavy duty stand ve yağmurluk verilecektir.

6.18 Teklif edilecek steadicam ile birlikte kurumda mevcut Fujinon ve Canon lenslerle uyumlu, zoom lever ve zoom yönü seçilebilir özellikleri olan, pan koluna takılabilir, basınç hassasiyet kontrollü zoom hızı ayarlı zoom kontrol modülü verilecektir.

(31)

31

7. Oturaklı Kamera Platformu ve Pan/Tilt Kafa

7.1 Oturaklı kamera platformu kameramanın oturarak çekim yapabileceği şekilde tek oturak, oturağa bağlı kamera destek kısmı ve yere sabitlemek üzere platformdan oluşacaktır.

7.2 Kameraman oturağından kolayca kamera dönüş hareketlerini yapabilecektir.

7.3 Platform en az 360 derece dönüş (sağ/sol) hareketi yapabilecektir.

7.4 Platform dönüş hareketlerini kamera resminde herhangi bir titremeye yol açmayacak şekilde yumuşak yapabilecektir.

7.5 Platform yerde sabit olacak ve oturak ve kamera platform merkez noktası etrafında dönüş hareketleri yapabilecektir.

7.6 Kurulumu ve sökülmesi pratik olacaktır.

7.7 Platformun kamera destek ünitesi üzerine pan/tilt kafa konulacaktır.

7.8 Pan/tilt kafanın platform üzerine konulabilmesi içn gerekli tüm mekanik aparatlar sağlanacaktır.

7.10 Bu şartnamenin 3. Maddesinde tanımlanan özelliklerde pan/tilt kafası teklif edilecektir.
