SIEMENS STEP 7 SP1 ve SP5 KURULUM KILAVUZU. 1. Siemens Step 7 SP1 Kurulumu

SIEMENS STEP 7 SP1 ve SP5 KURULUM KILAVUZU 1. Siemens Step 7 SP1 Kurulumu

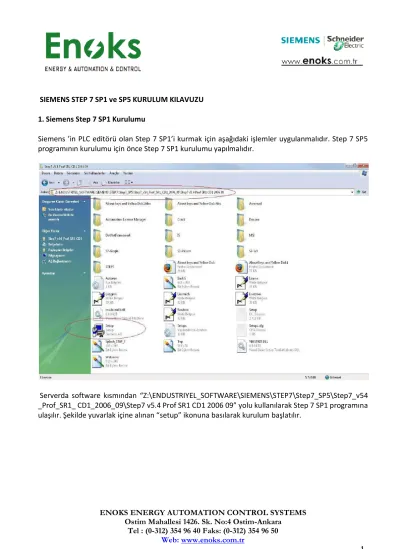

Siemens ’in PLC editörü olan Step 7 SP1’i kurmak için aşağıdaki işlemler uygulanmalıdır. Step 7 SP5 programının kurulumu için önce Step 7 SP1 kurulumu yapılmalıdır.

Serverda software kısmından “Z:\ENDUSTRIYEL_SOFTWARE\SIEMENS\STEP7\Step7_SP5\Step7_v54

_Prof_SR1_ CD1_2006_09\Step7 v5.4 Prof SR1 CD1 2006 09” yolu kullanılarak Step 7 SP1 programına

ulaşılır. Şekilde yuvarlak içine alınan “setup” ikonuna basılarak kurulum başlatılır.

“Setup” ikonuna basıldıktan sonra çıkan ekranda dil seçeneği olarak “English ” seçilip “Next” tuşuna basılır.

“Next” tuşuna basılarak bir sonraki adıma geçilir.

“Next” tuşuna basılarak bir sonraki adıma geçilir.

“Next” tuşuna basılarak bir sonraki adıma geçilir.

“Next” tuşuna basılarak bir sonraki adıma geçilir.

“I accept the terms in the license agreement” seçeneği işaretlenip “Next” tuşuna basılarak devam

edilir.

“User Name” kısmına herhangi bir isim yazılır ve “Next” tuşuna basılarak devam edilir.

Kurma tipi olarak “Typical” seçeneği işaretlenip “Next” tuşu ile bir sonraki adıma geçilir.

Dil seçeneği olarak “English” seçilir ve “Next” tuşuna basılarak devam edilir.

“Install” tuşuna basılarak kurulum başlatılır.

Bilgisayarın yeniden başlaması için “Yes, restart the computer now” seçeneği seçilerek ve “Finish”

tuşuna basılarak kurulum tamamlanır.

2. Siemens Step 7 SP5 Kurulumu

Bilgisayar yeniden başladıktan sonra Step 7 SP5’i yüklemek için;

Serverda software kısmında “Z:\ENDUSTRIYEL_SOFTWARE\SIEMENS\STEP7\Step7_SP5\SP5” yolu kullanılarak Step 7 SP5 programına ulaşılır. Şekilde yuvarlak içine alınan “Setup” ikonuna basılarak kuruluma başlanır.

“Setup” ikonuna basıldıktan sonra çıkan ekranda dil seçeneği olarak “English ” seçilip “Next” tuşuna

basılır.

“I accept the conditions of the above license agreement as well as the conditions of the Open Source license agreement” seçeneği işaretlenip “Next” tuşuna basılarak bir sonraki adıma geçilir.

Resimde görüldüğü gibi Step 7 V5.4 incl. SP5, S7-PCT V2.0 ve Automation License Manager V4.0 SP2 seçenekleri işaretlenmiş şekilde “Next” tuşuna basılarak devam edilir.

“Next” tuşuna basılarak bir sonraki adıma geçilir.

“Next” tuşuna basılarak bir sonraki adıma geçilir.

“User Name” kısmına herhangi bir isim yazılır ve “Next” tuşuna basılarak devam edilir.

“Upgrade” seçeneği işaretlenip “Next” tuşuna basılarak devam edilir.

Resimdeki gibi “No, Transfer License Keys Later” seçeneği işaretlenerek “Next seçeneği ile devam

edilir.

“Next” tuşuna basılarak kurulum başlatılır.

“OK” tuşuna basılarak devam edilir.

“Close” tuşuna basılarak devam edilir.

“OK” tuşu ile bir sonraki adıma geçilir.

Bilgisayarın yeniden başlaması için “Yes, restart the computer now” seçeneği seçilerek ve “Finish”

tuşuna basılarak kurulum tamamlanır.

3. Son çıkan modülleri yükleme

Step 7’ yi kurduktan sonra, programdan sonra çıkan modülleri kullanabilmek için yüklemek gerekmektedir. Yüklemeyi yapmak için öncelikle SIMATIC MANAGER açılır.

“Başlat” menüsünden şekildeki gösterilen yol izlenerek “SIMATIC MANAGER” çalıştırılır.

“File – New Project Wizard” yolu izlenerek yeni bir proje açılır.

“Next” tuşuna basılarak devam edilir.

“Next” tuşu ile bir sonraki adıma geçilir.

“LAD” seçeneği işaretlenip, “Next” tuşuna basılarak devam edilir.

“Finish” tuşuna basılarak yeni proje açılır.

Şekildeki gibi SIMATIC 300 Station’dan Hardware çift tıklanır.

Açılan pencerede options menüsünden “Install HW Updates” seçeneği seçilir.

“Download from Internet” seçeneği seçilip “Execute” tuşuna basılır.

“Download” tuşuna basılarak modüllerin indirilmesi sağlanır.

İndirme tamamlandığında gelen uyarıda “Tamam” seçeneğine basılarak devam edilir.

“Close” tuşuna basılarak devam edilir.

“Install” tuşuna basılarak modüllerin yüklenmesi sağlanır.

Gelen uyarılarda sırasıyla “Yes” ve “Evet” seçeneğine basılarak devam edilir.

Yükleme tamamlandıktan sonra “Tamam” tuşuna basılarak devam edilir.

Modüllerin yüklemesi bittiğinde “Close” seçeneğine basılarak pencere kapatılır.
