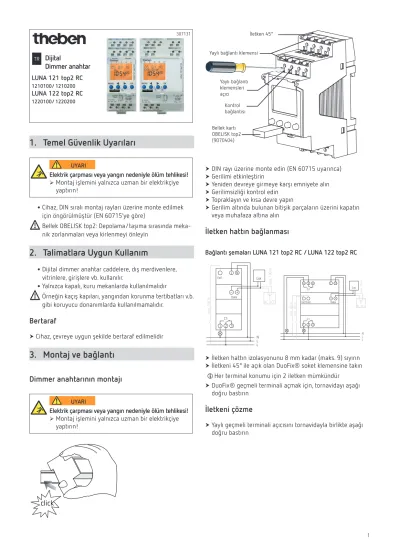

LUNA 121 top2 RC
1210100/ 1210200
LUNA 122 top2 RC
1220100/ 1220200
307131
Dijital
Dimmer anahtar
TR
1. Temel Güvenlik Uyarıları
Elektrik çarpması veya yangın nedeniyle ölüm tehlikesi!
¾
¾Montaj işlemini yalnızca uzman bir elektrikçiye yaptırın!
UYARI
•
Cihaz, DIN sıralı montaj rayları üzerine monte edilmek için öngörülmüştür (EN 60715‘ye göre)!
Bellek OBELISK top2: Depolama/taşıma sırasında meka- nik zorlanmaları veya kirlenmeyi önleyin2. Talimatlara Uygun Kullanım
•
Dijital dimmer anahtar caddelere, dış merdivenlere, vitrinlere, girişlere vb. kullanılır.•
Yalnızca kapalı, kuru mekanlarda kullanılmalıdır!
Örneğin kaçış kapıları, yangından korunma tertibatları v.b.gibi koruyucu donanımlarda kullanılmamalıdır.
Bertaraf
¾Cihaz, çevreye uygun şekilde bertaraf edilmelidir
3. Montaj ve bağlantı
Dimmer anahtarının montajı
Elektrik çarpması veya yangın nedeniyle ölüm tehlikesi!
¾
¾Montaj işlemini yalnızca uzman bir elektrikçiye yaptırın!
UYARI
İletken 45°
Yaylı bağlantı klemensleri açıcı
Bellek kartı OBELISK top2 (9070404)
Kontrol bağlantısı Yaylı bağlantı klemensi
¾
DIN rayı üzerine monte edin (EN 60715 uyarınca)
¾
Gerilimi etkinleştirin
¾
Yeniden devreye girmeye karşı emniyete alın
¾
Gerilimsizliği kontrol edin
¾
Topraklayın ve kısa devre yapın
¾
Gerilim altında bulunan bitişik parçaların üzerini kapatın veya muhafaza altına alın
İletken hattın bağlanması
Bağlantı şemaları LUNA 121 top2 RC / LUNA 122 top2 RC
C1 1 2 3
NL L L N Ext1
max. 100 m
Data
RC DCF – +
Lux
max. 100 m
C2
C1 1 2 3 4 5 6
NL L L N
Ext1
max. 100 m max. 100 m
Ext2 Data
RC DCF – +
Lux
max. 100 m
¾
İletken hattın izolasyonunu 8 mm kadar (maks. 9) sıyırın
¾
İletkeni 45° ile açık olan DuoFix® soket klemensine takın LHer terminal konumu için 2 iletken mümkündür
¾
DuoFix® geçmeli terminali açmak için, tornavidayı aşağı doğru bastırın
İletkeni çözme
¾
Yaylı geçmeli terminali açıcısını tornavidayla birlikte aşağı doğru bastırın
Işık Sensörünün Bağlantısı/Montajı
!
Bağlantı kablosunun uzunluğuna dikkat edin: mak. 100 m (2 x 1,5 mm2), mak. 50 m (2 x 0,75 mm2)!
Sensör kablosunun yüksek akım geçiren kablolara paralel geçmesini önleyin.¾
Gerilimi kesin! Kutuplara dikkat edin:
Işık sensörünün yapısı 907 0 415
¾
Işık sensörünün yapısı. 0,5–2,5 mm2, kabloyun 10 mm‘ye (maks. 11 mm) izole edin.
max. o 4 m m
Iflık sensörünün montajı 907 0 456
¾0,25–2,5 mm2, kabloyun 8 mm‘ye (maks. 9 mm) izole edin.
8-9 mm max. 10 mm
Ø 5-10 mm
<9 mm Ø 20 mm
ca. 63 mm IP 66
IP 40
4. Cihaz açıklaması
Ekran ve tuşlar
MENU MENU OK OK
0 6 12 18 24
Programlanmış tetikleme zamanları Tarih göstergesi Kanal durumu C1,C2 ON = Açık OFF = Kapalı
Zaman göstergesi 1 - 7 haftanın gün- leri
İlgili fonksiyonlarıyla birlikte aktif tuşların göstergesi
– Ekranı aktifleştirme – Menüyü açma – Menüyü iptal etme – ESC
(Menüden çıkış)
–Seçimi kaydet –Seçimi onayla
¾ Seçim olanakları
gösterilir
Güneş doğması/
batması göstergesi DCF anteni göstergesi
Kumanda prensibi
Evet
Onaylama OK tuşuna basın
HAYIR
Düzelt/
Değiştir t ubasın
1. Metin satırını okuyun Yanıp sönen metin/
sembol soruyu gösterir
2. Karar verme
Menü Kullanım Sihirbazı Genel Görünümü
IŞIK MENÜ
EL İLE
PROGRAM SAAT / TARİH
SEÇENEKLER SON
KANAL C1 SENSÖRLER
DEVAM AÇ.
DEVAM KAP.
YENİ KAYIT AÇIK ZAMANLAYICI
ÇALIŞMA SAATİ SAYACI
HARİCİ- GİRİŞ
TATİL KANAL C1
STANDART ÖZEL 1
ÖZEL 2 SON
LCD AYDINLAT- MA
DİL PIN FABRIKA AYARLARI BİLGİ SON KANAL C1
LUX DEGERLERI GECIKME
SÜRESI SON
SAAT TARİH YAZ--KIŞ
HAFTANIN GÜNÜ
TARİH FORMATI ZAMAN FORMATI KUZEY KURALI
SON
SON
u u u u
u
u u
19 10 15
C1 OFF C2 OFF
9:40 46
Hizmete Alma
ALMANCA İNGİLİZCE
İSPANYOLCA FRANSIZCA
TARIH FORMATI
YIL AY
GÜNÜ ZAMAN FORMATI SAAT
DAKİKA YAZ-KIŞ AVRUPA
u
28 02 15
C1 ON C2 OFF
9:4046
...
¾Dil, Tarih, Saat ve Yaz/Kış Zaman Dilimini (SO-WI) ayarlama
¾Dilediğiniz bir tuşa basın ve ekrandaki görüntüleri takip edin (şekle bakın)
LTüm ayarlamalar yapıldıktan sonra, ekranda dönüşümlü olarak otomatik göstergesi ve ÖLÇÜM DEĞERİ görünür.
LBir sensör bağlanmışsa, ekranda ölçülen Lux değeri
5. Ayarlar ve fonksiyonlar
Lux değerlerini ayarlama
IŞIK KANAL
C1 LUX
DEGERLERI LUX AC.
Sabahları ışığı kapatma Akşamları ışığı
açma
LUX KAP.
PAZARTESİ PAZARTESİ
PAZARTESİ 15 lx
PAZARTESİ 15 lx
KOPYA
KOPYA
SALIYI EKLE
SALIYI EKLE GECIKME
SÜRESI SON MENÜ
...
u u
u
u u
KAYDETME KAYDETME
LCihaz 15 lx ile açılma ve kapanma eşiği için önceden ayarlanmıştır.
¾
MENÜ tuşuna basın
¾
IŞIĞI seçin, OK ile onaylayın
¾
KANAL C1 veya C2‘yi seçin, OK ile onaylayın
¾
LUX DEĞERLERİNİ seçin, OK ile onaylayın
¾
LUX AÇ seçin, OK ile onaylayın
¾
PAZARTESİ belirir, OK ile onaylayın
¾
LUX DEĞERİNİ ayarlayın, örn. 500 lx, OK ile onaylayın
¾
KOPYALA veya KAYDET seçin
¾
Kaydetmek için u tuşuna basın, OK ile onaylayın
¾
Kopyalamak için OK tuşuna basın Tipik aydınlatma değerleri
Gün ışığı (açık) 80.000 lx
Bürolar 500 lx
Koridor ve merdivenler 100–150 lx Cadde aydınlatması 15 lx
Dolunay yakl. 0,3 lx
Gecikme süresini ayarlama
IŞIK KANAL
C1 DEGERLERILUX
GECIKME
SÜRESI AÇM.
GECIKMESI
KAP.
GECIKMESI DAKİKA
DAKİKA SANIYE
SANIYE SON
MENÜ
u
u u
LYıldırımlardan, otomobil farlarından vs. kaynaklanan hatalı kumandaları önlemek için en az 1 dakikalık bir açma/
kapama gecikme süresi önceden ayarlanmıştır. Gecikme süresi dolana kadar ON/OFF kanal durumu yanıp söner
¾
MENÜ tuşuna basın
¾
IŞIĞI seçin, OK ile onaylayın
¾
KANAL C1 veya C2‘yi seçin, OK ile onaylayın
¾
GECİKME SÜRESİNİ seçin, OK ile onaylayın
¾
BİR GECİKME SÜRESİNİ seçin, OK ile onaylayın
¾
+ veya - tuşlarıyla Saat, Dakika, Saniye girin, OK ile onaylayın
Standart programda devre süresini programlama
PROGRAM MENÜ
KANAL C1 STANDART
ÖZEL 1
ÖZEL SON
u
ª
u
veya
Bir gün için tetikleme zamanı BOŞ 84
YENİ GECE KAPALI
KUMANDASI GUNDUZ
ACILMASI SAAT
DAKİKA PAZARTESİ
SÜRE BİTİMİ
KAYDETME KOPYA
EKLE KAYDETME Kumanda soresini haftanın diğer
günlerine kopyalama. Haftanın günü daima başlatma süres- ine bağlıdır
Başlatma süresi
u u
ª
LBir zaman ayarı daima başlatma süresi ile sonlandırma süresinden oluşur
L84 tane boş bellek alanına sahipsiniz
Örnek: Bir spor salonunun aydınlatmasını Pt-Cu, 7:30 ile 12:00 arası açma
¾MENÜ tuşuna basın
¾PROGRAM seçin, OK ile onaylayın
¾KANAL C1 veya C2‘yi seçin, OK ile onaylayın
¾STANDART seçin, OK ile onaylayın
¾YENİ seçin, OK ile onaylayın
¾GECE KAPATMA veya GÜNDÜZ AÇMA seçin, OK ile onaylayın
¾İstenilen çalıştırma zamanını (Pt-Cu, 7:30) ayarlayın, OK ile onaylayın
¾SÜRE BİTİMİNİ ayarlayın, OK ile onaylayın
¾KOPYALA‘yı seçin, OK ile onaylayın
¾SALIYI EKLE belirir, OK ile onaylayın ve OK ile Ça, Cu gün- lerini onaylayın.
¾KAYDET belirene kadar u ile devam edin.
¾OK ile onaylayın.
Özel program 1‘de tetikleme zamanını programlama
Özel programlar 1 ve 2 basit yıllık programlardır; bunların önceliği standart programdan yüksektir.
Özel programa aşağıdakiler girilebilir:
•
LUX AÇ/LUX KAPAT•
Haftanın günü belirtilmeden birer gece kapatma süresi/gündüz açılma süresi
•
İstenildiği kadar tarih bilgisiTatillerde Pt-Pz arası özel program, örn. 1.8.–17.8. başka bir gece kapatması ve başka Lux değerleri ile
LUX AC.
LUX KAP.
PROGRAM MENÜ
KANAL C1 STANDART
ÖZEL 1
ÖZEL SON
u
u
u
u u u
BOŞ 84 GECE KAPALI KUMANDASI
SÜRE BİTİMİ GUNDUZ ACILMASI SÜRE BİTİMİ
YENİ TARİH
SABİT TARİH
PASKALYA'DAN ÖNCEKİ/SONRAKİ
GÜNLER
HER YIL YILI BAŞLAT YIL SONU SORGULA DEĞİŞTİR SİL
AYI BAŞLAT GÜNÜ BAŞLAT
SAATI BAŞLAT
...
...
Tetikleme zamanını silme
KANAL C1 MENÜ
u u
u
TEKLİ TÜMÜNÜ SİL PROGRAM
YENİ SORGULA
DEĞİŞTİR SİL STANDART
ÖZEL 1 ÖZEL 2
SON
¾MENU tuşuna basın.
¾PROGRAM seçin, OK ile onaylayın
¾KANAL C1 veya C2‘yi seçin, OK ile onaylayın
¾STANDART, ÖZEL 1 veya ÖZEL 2‘yi seçin, OK ile onaylayın
¾SİL‘i seçin, OK ile onaylayın
¾TEKLİ veya TÜMÜNÜ SİL‘i seçin, OK ile onaylayın
Paskalya kuralını ayarlama
LPASKALYA KURALI menü yardımıyla SAAT/TARIH kısmında ayarlanır.
Almanya‘da paskalyaya bağlı tatil günleri
Tatil günü Paskalya pazar gününden önceki/sonraki günler
Faşing Pazartesi – 48
Paskalya Cuması – 2
Paskalya Pazartesi + 1
Hz. İsa Urucu + 39
Pankrot Pazartesi + 50
Katolik yortusu + 60
Sensörleri atama
LSENSÖRLER menü yardımıyla OPSİYONLARA atanır.
SEÇEN EKLER MENÜ
SENSÖRLER ÇALIŞMA SAATİ SAYACI HARİCİ GİRİŞ
LCD AYDINLATMA
KANAL C1 1 SENSOR
ALGILANDI YOK
SENSÖR 1 AKTİF
SENSÖR SENSOR 1
SENSOR 1 OLCUM DEGERI
AKTIF DEVRE DIŞI
u u
u u
u u
...
* Sensördeki kırmızı LED yanıp sönüyor
*
¾MENÜ tuşuna basın (bkz. şekil).
Bağlantı seçenekleri
•
1 LUNA + maks. 4 ışık sensörü•
1 LUNA + maks. 3 ışık sensörü + 1 anten DCF•
maks. 10 LUNA• •
Σ maks. 16 cihaz (LUNA + ışık sensörleri)LÖn ayar: Bağlı olan tüm sensörler tüm kanallar için aktiftir.
En düşük Lux değerini kullanan sensör her zaman etkin olandır.
PIN Kodu etkinleştirme
PIN kodu menü kumandalı olarak SEÇENEKLER içinde ayarlanır.
LEğer PIN kodunu kaybettiyseniz, Theben Destek Hattı‘nı arayın.
LSeri numarasını hazırda bulundurun.
SEÇENEKLER
PIN YOK
PIN İLE GECERLI
YENİ PIN
00 00
SENSÖRLER ÇALIŞMA SAATİ
SAYACI HARİCİ GİRİŞ
LCD AYDINLATMA
DİL PIN FABRİKA AYARLARI BİLGİ SON
u
u
MENÜ
Manuel veya kesintisiz çalışma ayarlama
Manuel veya kesintisiz çalışma ayarlama menü yönlendirmeli olarak MANUEL veya (otomatik göstergede) tuş kombina- syonu ile (şekle bakınız) ayarlanabilir.
•
Manuel değiştirme:Kanal durumunun bir sonraki otomatik veya programlı kumandaya kadar çevrilmesi.
•
Daimi kumanda:Bir daimi kumanda (açık veya kapalı) aktifleştirildiği sürece, tetikleme eşikleri ve programlanmış kumanda zamanlarının etkisi olmaz
ok
Kanal
C1 Kanal
C2
Manuel değiştirme devresi etkinleştirme
¾
Her iki tuşa kısa süreli olarak aynı anda basın Kesintisiz çalışmayı etkinleştirme
¾
2 saniye boyunca her iki tuşa aynı anda basın Manuel/kesintisiz çalışmayı kaldırma
¾
Her iki tuşa aynı anda basın
Harici girişi ayarlama
Kanal için farklı fonksiyonlarla birlikte bir HARİCİ GİRİŞ (bkz.
resim) ayarlanabilir.
3 alt menü seçilebilir: Devre dışı, tuş (fonksiyon), şalter (fonksiyon)
•
AKTİF DEĞİL: Harici girişin bir fonksiyonu yoktur•
BUTON: Manuel (Manuel değiştirme devresi), Timer (Countdown-Timer) ve merdiven ışığı şalteri seçilebilir•
ŞALTER: DEVM ACIK, DEVM KAP, ve KANAL DEVREDE, SADECE LUKS, EKSTRA 1, EKSTRA 2 seçilebilir LBir fonksiyon harici bir buton veya şalter üzerindenaktifleştirilirse, ekranda HARİCİ belirir.
SEÇEN EKLER MENÜ
SENSÖRLER ÇALIŞMA SAATİ SAYACI HARİCİ GİRİŞ
LCD AYDINLATMA
KANAL C1
BUTON MERDİVEN
IŞIĞI
SONRADAN
AÇILABİLİR DAKİKA
ŞALTER
EL
KAPATILABILIR
AKTİF DEĞİL
ZAMANLAYICI
u
u
u u
u u
...
*
*Neon lamba olmayan butonu kullanın (örn. merdiven boşluğunda)
¾MENÜ tuşuna basın, u HARİCİ GİRİŞ ile seçin ve ekrandaki göstergeleri takip edin
Çalışma saati sayacı
Kanalın (rölenin) çalışma saatleri SEÇENEKLER menüsünde gösterilir ve silinir. Eğer çalışma saatleri Servis menüsünde ayarlı olan değeri aşarsa, ekranda SERVİS gösterilir.
Örnek: Bir aydınlatma aracının 5.000 çalışma saatinden sonra değiştirilmesi.
¾
Çalışma saatlerini silin veya serviste ayarlanmış değeri yükseltin (örn. 10.000 saat olarak)
Bellek OBELISK top2 kullanımı
Tüm fonksiyonlar OBELISK yazılımı üzerinden bilgisayarda da ayarlanabilir ve bellek ile cihaza aktarılabilir.
¾
Belleği zamanlayıcıya takın
¾
Kaydedilen tetikleme zamanlarını ve cihaz ayarlarını zamanlayıcıya/zamanlayıcıdan okutun veya Obelisk programını başlatın
¾
Kopyalama sonrasında belleği vb. çıkarın
!
Depolama/taşıma sırasında mekanik zorlanmaları veya kirlenmeyi önleyinLOBELISK top2 PC yazılımına
www.theben.de internet adresinden ulaşabilirsiniz.
Kopyala OBELISK → LUNA
Anahtarlama programını ve seçme bağlı olarak zamanlayıcının tüm ayarlarını (örn. harici giriş, zaman formatı vb.) bellek kartından zamanlayıcıya kopyalar.
Kopyala LUNA → OBELISK
Tüm anahtarlama programlarını ve ayarları zaman saatinden belleğe kopyalar.
OBELISK programını başlatma
Bellek üzerinde programlanmış olan eşik değerleri ve teti- kleme zamanlarını kabul eder.
Bellek çıkarıldığında tekrar zamanlayıcının tetikleme zamanları aktif olur.
u u u
OBELISK KOPYA OBELISK ->
LUNA
KOPYALA LUNA ->
OBELISK
OBELISK PROGRAMI
BASLAT
OBELISK KONTROL ÜZERİNE
YAZMA OK
ÜZERİNE YAZMA OK
Dimmer anahtarını sıfırlama
¾
4 tuşa aynı anda basın
▻ Şimdi PROGRAM KALSIN ile PROGRAM İPTAL arasında seçim yapabilirsiniz
6. Teknik Veriler
Çalışma gerilimi: 230–240 V~(LUNA 121 top2 RC)
/ 100–240 V~
(LUNA 122 top2 RC), +10 %/-15 %
Frekans: 50–60 Hz
Aydınlık aralığı: 1–99.000 lx
Açılma/kapanma gecikmesi: 0-59 min Sarfiyat Luna 121 / Luna 122: 1,8 W / 2,2 W
Anahtarlama çıkışı: Fazlardan bağımsız (sıfır geçiş devresi)
Kontak: µ-Kontakt, değiştirici
Anahtarlama gücü: 16 A/250 V~ cos ϕ = 1
Floresan lambaların anahtarlama gücü: 10 AX
Anahtarlama gücü min.: 10 mA/250 V AC 100 mA/12 V AC/DC
Akkor lamba yükü: 2600 W
Halojen lamba yükü: 2600 W
Floresan lambalar (KVG:
Dengelenmemiş:
Seri dengelenmiş:
Paralel dengelenmiş:
2300 VA 2300 VA 800 VA (80μF)
Çift devre: 2300 VA
Fluoresan lambalar
(EVG – Elektronik elektronik balast) 650 W Kompakt fluoresan lambalar (EVG): 170 LED lambalar (< 2 W): 30 W LED lambalar (2 W - 8 W): 100 W
LED lambalar (> 8 W): 120 W
Müsaade edilen ortam sıcaklığı: –30 °C ... +55 °C, –40 °C ... +70 °C (sensör) Koruma sınıfı: II (ışık sensörü III) amaca uygun
montajda Koruma türü:
Cihaz
Işık sensörünün yapısı Işık sensörünün montajı
IP 20 IP 55
IP 66 (ön taraf, takılı durumda) IP 40 (arka taraf)
7. Kontak
Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Tel. +49 7474 692-0 Faks ++49 7474 692-150 Yardım Hattı
Tel. +49 7474 692-369 hotline@theben.de
Adresler, telefon numaraları vs.
www.theben.de
