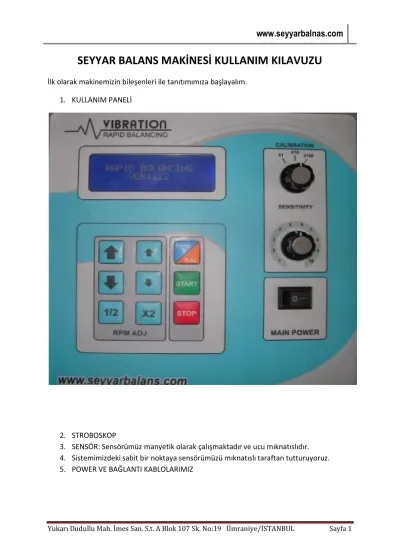

SEYYAR BALANS MAKİNESİ KULLANIM KILAVUZU
İlk olarak makinemizin bileşenleri ile tanıtımımıza başlayalım.
1. KULLANIM PANELİ
2. STROBOSKOP
3. SENSÖR: Sensörümüz manyetik olarak çalışmaktadır ve ucu mıknatıslıdır.
4. Sistemimizdeki sabit bir noktaya sensörümüzü mıknatıslı taraftan tutturuyoruz.
5. POWER VE BAĞLANTI KABLOLARIMIZ
İlk olarak sistemimizin sensör ve güç kablolarını bağlayalım. Aşağıdaki resimde adlandırılan yerlere uygun bağlantıları yapalım.
Bağlantılar tamamlandıktan sonra stroboskobumuzu sistemimizin karşıdan görebileceği bir şekilde yerleştirelim. Manyetik sensörümüzüde sisteme sabitleyelim ve motorumuzun balans alınacak şaftına ya da sistemine tebeşir ile bir çizgi çizelim veya bir bant yapıştıralım. Bu işlemlerde bittikten sonra sisteme enerji verebiliriz.
Sistemi çalıştırdıktan sonra motorumuza da enerji vererek dönmesini sağlayalım.
NOT: Stroboskop mesafesi ideal olarak 1 metredir. Fakat balansı ölçülecek sistemimizin çapı büyüdükçe daha da uzaklaştırılabilir.
MANYETİK SENSÖRÜN SİSTEME SABİTLENMESİ
Manyetik sensörümüz sabitlenebileceği yerler siyah noktalarla değişik fotoğraflar üzerinde belirtilmiştir. Dönen eksenin sağına veya soluna sensörü koyunuz.
Manyetik sensörü bağlamanın mantığı döner sisteme paralel olmasıdır. Bir başka deyişle stroboskoba dik olmalıdır. Yani stroboskopla 90 derecelik açı yapmalıdır. Bu şekilde olduğu takdirde sistemde istediğiniz noktaya sensör sabitlemesi yapabilirsiniz.
BALANS ÖLÇÜM AŞAMALARI
1.
İlk olarak yapmamız gereken iş motorumuzun devrini ölçmek. Bu işlem İçin de soldaki resimde görülen RPM/BAL tuşuna bir kere basıyoruz. Işığımız sistemimizin üzerine yapıştırdığımız band üstünde çakmaya başlayacaktır.
Bandımızın sistem üzerinde döndüğünü göreceksiniz.
2.
Yanda gördüğümüz tuş takımı ise devir ayarı için kullanılmaktadır. Kalın ok tuşları devri arttırıp azaltmaya yarar ince ok tuşları ise hassas ayar içindir.
1/2 tuşu makinemizin göstergesindeki devir ayarını yarısına düşürürken x2 tuşu ise devri iki katına çıkartır.
Bu tuşların işlevlerini öğrendikten sonra biz
motorumuzun devrini ölçmeye geçelim. Sistemimiz üzerindeki bant sabit bir şekilde durana kadar ölçüm cihazımızdan devir ölçümünü ok tuşlarıyla arttırıyoruz veya azaltıyoruz. Bandımız dönen sistem üzerinde sabit gibi duruyorsa o durumda ekranda görünen devir motorumuzun dönüş devridir.
3.
Motor devrimizi tespit ettikten sonra balans ölçümümüz için yandaki (RPM/BAL) tuşa tekrar basıyoruz.
Ardından START tuşuna basarak ölçümümüze başlıyoruz.
4.
Yanda görülen ayar düğmeleri ise balans hassaslığı için kullanılmaktadır. Balans ölçümümüz için 3 kadememiz vardır. X1 hassas ayar, X10 orta ayar, X100 kaba ayar kademeleridir.
Normal bir balans için tavsiye
edilen değerler X10 kademesi ve hassaslığın 5-6 arasında olmasıdır. En hassas ayar için üstteki kademeyi X1 e alttaki kademeyi ise 1 e getirelim.
6. Sıra geldi balansımızı tespit etmeye. Bandımızın sabit olarak durduğu yerin dikliği bizim balans noktamızdır. Balans noktamızı tespit ettikten sonra sistemimizin stop tuşuna basıyoruz ve balans ölçümünü donduruyoruz. Sistemi durdurduktan sonra motorumuzu durduruyoruz ve bandımızı sabit kaldığı aynı noktaya getiriyoruz. Bandımızı aynı noktaya getirdikten sonra dik noktalara gelip ya üstteki noktadan ağırlık eksilteceğiz ya da bu noktanın karşısına ağırlık ekleyeceğiz.
Not: Eğer motorumuzun dönüş hızı 1500 devrin üstündeyse balansımız alt taraftaki diklikte de çıkabilir. Onun için 1500 devrin üstündeki sistemlerde balansımızı aşağıda veya yukarıdaki diklikte tespit edebiliriz.
6.
Yukarıda örnek bir balans sistemi görülmektedir. Görüldüğü gibi bandımızın sabit olduğu bölgenin diklik noktalarında balansımızı arıyoruz. Burada balans noktası üsttedir. Çünkü sistem 0-1500 rpm arasında çalışmaktadır. Sitemin dönüş yönü ve sensörün konumuna göre balans noktası alta ve üste olabilir..
Bu resimde görüldüğü gibi bandımız başka bir noktada sabitlenmiştir. Yine balans noktamız dik(90) bölgesinde bulunmaktadır.
Sistemimizde eksiltme veya eklemeler yapıldıktan sonra tekrar motorumuza hareket veriyoruz ve sistemimizden start tuşuna basıyoruz.
Balans ölçümümüz tekrar başlıyor ve balansın %0.. %10..15 değerine yaklaşmasını sağlamaya çalışıyoruz. Bu şekilde sistemimizin balansını almış oluyoruz.
