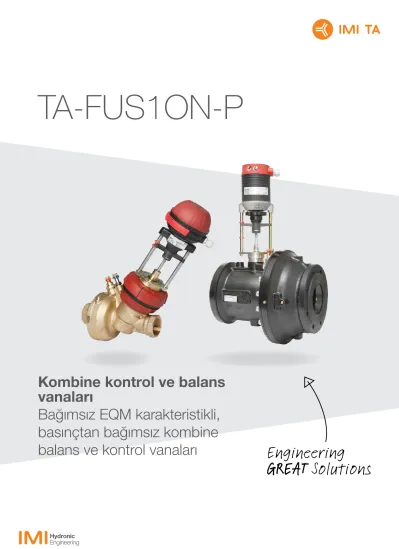

TA-FUS1ON-P. Kombine kontrol ve balans vanaları Bağımsız EQM karakteristikli, basınçtan bağımsız kombine balans ve kontrol vanaları

TA-FUS1ON-P

Kombine kontrol ve balans vanaları

Bağımsız EQM karakteristikli,

basınçtan bağımsız kombine

balans ve kontrol vanaları

TA-FUS1ON-P

Isıtma ve soğutma sistemleri için geliştirilen bu yenilikçi kombine vanalar, iki önemli hidronik fonksiyon olan balanslamayı ve kontrol tek vana gövdesinde birleştirir. Ayarlanabilir azami debi değeri ve bağımsız EQM karakteristiği doğru vana ölçüsü seçimi ve optimum sistem kontrolü sağlar. Ölçüm noktaları, debi, fark basınç, sıcaklık ve mevcut fark basınç değerlerinin hassas olarak ölçülebilmesine imkan tanır.

Ana özellikler

>

Ayaralanabilir Kvs teknolojisi dizayn debisi değerine ayarı mümkün kılar.

>

>

Balanslama, sorun tesbiti ve güç hesabı için hassas ölçüm.

>

Optimum kontrol performansı sağlamak ve seçimi basitleştirmek için vanalar ve aktüatörler birlikte temin edilir.

Teknik özellikler – Vana

Uygulamalar:

Isıtma ve soğutma sistemleri.

Fonksiyon:

Kontrol (EQM) Fark basınç kontrolü Ön ayar (azami debi) Ölçüm (ΔH, T, q)

Kapatma (sistem bakımı sırasında) Yıkama (sistemin)

Boyutlar:

DN 32-150 Basınç sınıfı:

DN 32-50: PN 16

DN 65-150: PN 16 ve PN 25

Fark basınç (ΔpV):

Azami fark basınç (ΔpV_max):

800 kPa = 8 bar

Asgari fark basınç (ΔpV_min):

DN 32-50: 15 kPa = 0,15 bar DN 65-80: 25 kPa = 0,25 bar DN 100-125: 30 kPa = 0,30 bar DN 150: 40 kPa = 0,40 bar

(10. pozisyon yani tam açık konum için geçerlidir. Diğer pozisyonlarda fark basınç daha düşük olacaktır, HySelect programı ile kontrol ediniz.)

ΔpV_max = Belirtilen perfomansı

karşılayabilmesi için, vananın üzerindeki izin verilen maksimum basınç düşümü.

ΔpV_min = Uygun far basınç kontrolü için vana üzerindeki minimum gerekli basınç düşümü.

Tavsiye edilen debi aralığı:

Debi (q_max) bu aralıkta ayarlanabilir [m³/h]:

DN 32: 0,88 - 4,21 DN 40: 1,01 - 6,19 DN 50: 2,71 - 11,1 DN 65-2: 9,40 - 24,2 DN 80-2: 13,6 - 36,8 DN 100: 27,8 - 68,0 DN 125: 45,6 - 120 DN 150: 78,1 - 207

q_max = tüm önayar değerlerinde ve tam açık vana için m³/h.

Strok:

20 mm Aralık:

>100 (tüm tavsiye edilen ayarlar için) Sızıntı oranı:

Sıkı sızdırmazlık

Vana karakteristikleri

DN 32-150

Tavsiye edilen tüm ayar değerleri için nominal vana karakteristikleri.

10 20 30 40 50 60 70 80 90 100

q/q

[%]

Karakteristik:

Bağımsız EQM.

Sıcaklık:

Azami çalışma sıcaklığı: 120°C Asgari çalışma sıcaklığı: -20°C Akışkan:

Su veya nötr akışkanlar, su-glikol karışımları.

(Diğer akışkanlar için IMI Hydronic Engineering Türkiye ofisi ile temasa geçiniz.)

Malzemeler:

DN 32-50:

Vana gövdesi: AMETAL^® Vana tıpası: AMETAL^®

Yuva contası: EPDM/Paslanmaz çelik Mil contası: EPDM O-ring

O-ringler: EPDM

Vana çekirdeği: AMETAL^®/PPS/PTFE Δp çekirdeği: Paslanmaz çelik/PPS Membran: HNBR

Yaylar: Paslanmaz çelik Mil: Paslanmaz çelik DN 65-150:

Vana gövdesi: Düktil dökme demir EN-GJS-400

O-ringler: EPDM

Vana tıpası: Paslanmaz çelik

Yuva contası: EPDM/Paslanmaz çelik Tıpa mekanizmaları: Paslanmaz çelik ve pirinç

Membran: EPDM

Δp yayı: Paslanmaz çelik. DN 150 boyanmış çelik.

Vida ve somunlar: Paslanmaz çelik AMETAL^®, IMI Hydronic Engineering’ın çinkosuzlaşmaya karşı dirençli alaşımıdır.

Markalama:

DN 32-50: TAH, IMI, DN, PN, DR, Seri No ve akış yönü oku.

DN 65-150: TAH, IMI, DN, PN, Kvs, T_min/_max, Seri No, gövde malzemesi ve akış yönü oku, etiket.

CE-işaretlemesi:

DN 65-125: CE DN 150: CE 0062 *

*) Gövde üzerinde belirtilmiştir.

Yüzey işleme:

DN 32-50: Kaplamasız

DN 65-150: Elektroforez boyama.

Bağlantılar:

DN 32-50:

Dişli bağlantılar, ISO 228’e göredir. Diş uzunluğu, ISO 7-1’e göredir.

Dişli bağlantılar Rc, ISO 7-1’e göredir.

Dişli erkek, ISO 228’e göredir.

DN 65-150:

Flanş, EN-1092-2, type 21’e göredir.

Flanş yüzeyleri arası boy EN 558 Seri 1’e göredir.

Ölçüm doğruluğu

Farklı ayarlardaki azami debi sapması

DN 32-50 DN 65-150

*) Tam açık vananın ayarı (%).

Düzeltme faktörleri

Debi hesaplamaları su için geçerlidir (+20°C). Su ile aynı viskoziteye sahip veya çok yakın olan akışkanlar için (≤20 cSt = 3°E=100S.U.), sadece spesifik yoğunluğun kompanse edilmesi yeterlidir. Bununla birlikte, düşük sıcaklıklarda viskozite yükselir ve vanalarda laminar akış

meydana gelebilir. Bu, küçük vanaların, düşük ayarların ve düşük diferansiyel basınçların olduğu durumlarda yükselen bir debi sapmasına neden olur. Bu sapma için düzeltme, HySelect seçim programı ile veya direkt olarak TA-SCOPE ölçüm cihazı ile yapılabilir.

Gürültü

Tesisatta gürültü oluşumunu önlemek için vana doğru olarak monte edilip sudaki hava atılmalıdır.

Aktüatörler

Kombine kontrol ve balans vanaları ile birlikte kullanıldıklarında hassas modülasyonlu ya da 3-noktalı kontrol sağlayan, geniş bir IMI Hydronic Engineering yüksek performanslı oransal aktüator ürün programı mevcuttur (örn. 24 V, 230 V, kesinti korumalı).

Bkz. “Seçim tabloları”.

Aktüatörler ile ilgili detaylı bilgi için, “TA-MC Aktüatörler”

broşürünü inceleyiniz ya da IMI Hydronic Engineering Türkiye ofisi ile temasa geçiniz.

± [%]

± [%]

20 30 40 50 60 70 80 90 100 *) 10

0 0 10 20 30 40 50 60 70 80 90 100 *)

0 2 4 6 8 10 12 14 16 18

0 2 4 6 8 10 12 14 16 18

Vana seçimi

Örnek

Debi 10 m³/h ve mevcut ΔpV 20 kPa ve kontrol sinyali (giriş sinyali) 0-10 VDC’dir.

1. Seçim diyagramına gidiniz.

2. 10 m³/h noktasından kullanımı mümkün olan vanaların ayar sütunlarını kesen düz bir yatay çizgi çiziniz. Bu örnekte, DN 50 ayarı 8,8, DN 65-2 ayarı 7,7 olarak çıkar.

3. Mevcut ΔpV değerinin çalışma aralığında (asgari ve azami ΔpV değerleri arasında) olduğunu kontrol ediniz. Bu örnekte, DN 65 için aralık dışındadır (10 ayarı için asgari ΔpV=25 kPa, diğer ayarlar biraz daha düşük ΔpV gerektirmektedir, HySelect programı ile kontrol edilebilir).

4. En küçük opsiyonu seçiniz (bir miktar emniyet marjı ile).

Bu örnekte DN 50 tercih edilmelidir.

5. Doğru vana ve actuator kombinasyonu seçimi için seçim tablosuna gidiniz. Bu örnek için uygun model numarası 22202-031050’dir.

Seçim diyagramı

DN Fark basınç ΔpV [kPa]

Min. Max.

32-50 15 800

65-80 25 800

100-125 30 800

150 40 800

DN 65-150: Tavsiye edilen ayar aralığı 7.5–10.

0,5 2 5 10 25 50 100 200

0,2 0,5 1 2 5 10 20 30 40 60

1 4 7 10

1 4 7 10

1 4 7 10

5,5 9 10

5,5 7,5 9 10

5,5 7,5 9 10

5,5 7,5 9 10

5,5 7,5 9 10

7,5

l/s m³/h

q_max DN 32 40 50 65-2 80-2 100 125 150

Seçim tabloları

Vana ve aktüatörün kapatabilmesi (ΔpV_close) ve belirtilen performansı gösterebilmesi için vana üzerinde tavsiye edilen maksimum basınç düşümü (ΔpV_max).

DN TA-MC55Y/TA-MC55 TA-MC100 TA-MC100FSE/FSR

[kPa] [kPa] [kPa]

32 800 800 800

40 800 800 800

50 800 800 800

65 800 800 800

80 800 800 800

100 800 800 800

125 800 800 800

150 – 800 800

ΔpV_close = Vananın açık pozisyondan kapatabileceği maksimum basınç düşümü.

ΔpV_max = Belirtilen perfomansı karşılayabilmesi için, vananın üzerindeki izin verilen maksimum basınç düşümü.

Seçim tablolarındaki kodlar vana çapları ve aktüatör tiplerinin farklı kombinasyonları içindir. Optimum kontrol ve seçim kolaylığı için vanalar ve aktüatörler birlikte temin edilmektedir. Diğer vana kombinasyonları için vana ve aktüatörü ayrı sipariş ediniz, bakınız

“Modeller – Vanalar” ve “Modeller – Aktüatörler”.

Aktüatörler ile ilgili detaylı bilgi için, “TA-MC Aktüatörler”

broşürünü inceleyiniz ya da IMI Hydronic Engineering Türkiye ofisi ile temasa geçiniz.

Model No: 22202-xxxxxx

Komple model numarasını elde etmek için, ihtiyacınız olan kombinasyona göre kodu eklemeniz yeterlidir.

Örnek: 22202-031032

Ek fonksiyonlara sahip aktüatörlerin kodları İtalik olarak yazılmıştır.

TA-MC55Y TA-MC55 TA-MC55 TA-MC100 TA-MC100

Giriş sinyali: ¹⁾ 0(2)-10 VDC /

0(4)-20 mA 3-noktalı 3-noktalı

0(2)-10 VDC / 0(4)-20 mA ve

3-noktalı

0(2)-10 VDC / 0(4)-20 mA ve

3-noktalı

Çıkış sinyali: ¹⁾ 0-10 VDC 0-10 VDC 0-10 VDC 0-10 VDC

(0(4)-20 mA) ²⁾

0-10 VDC (0(4)-20 mA) ²⁾

Besleme voltajı: 24 V 24 V 230 V 24 V 230 V

Kesinti koruması: Yok Yok Yok Yok Yok

DN PN Debi aralığı [m³/h]

32 16 0,88 - 4,21 031032 011032 021032 041032 051032

40 16 1,01 - 6,19 031040 011040 021040 041040 051040

50 16 2,71 - 11,1 031050 011050 021050 041050 051050

65-2 16 9,40 - 24,2 032065 012065 022065 042065 052065

65-2 25 9,40 - 24,2 033065 013065 023065 043065 053065

80-2 16 13,6 - 36,8 032080 012080 022080 042080 052080

80-2 25 13,6 - 36,8 033080 013080 023080 043080 053080

100 16 27,8 - 68,0 3) 3) 3) 042100 052100

100 25 27,8 - 68,0 3) 3) 3) 043100 053100

125 16 45,6 - 120 3) 3) 3) 042125 052125

125 25 45,6 - 120 3) 3) 3) 043125 053125

150 16 78,1 - 207 – – – 042150 052150

150 25 78,1 - 207 – – – 043150 053150

1) Değiştirilebilir giriş ve çıkış sinyali.

2) Çıkış sinyali: talep üzerine 0(4)-20 mA (aksesuar), IMI Hydronic Engineering Türkiye ofisi ile temasa geçiniz.

3) Bakınız “Modeller – Vanalar” ve “Modeller – Aktüatörler”.

DN 32-50: Dişli bağlantı DN 65-150: Flanşlı

Kesinti korumalı aktüatörlü

TA-MC100 FSE TA-MC100 FSR TA-MC100 FSE TA-MC100 FSR Giriş sinyali: 0(2)-10 VDC /

0(4)-20 mA ve 3-noktalı

0(2)-10 VDC /

0(4)-20 mA ve 3-noktalı 3-noktalı 3-noktalı Çıkış sinyali: 0(2)-10 VDC

0(4)-20 mA

0(2)-10 VDC

0(4)-20 mA 0-10 VDC 0-10 VDC

Besleme voltajı: 24 V 24 V 230 V 230 V

Kesinti koruması: İleri itmeli (kapama)

Geri çekmeli (açma)

İleri itmeli (kapama)

Geri çekmeli (açma) DN PN Debi aralığı [m³/h]

32 16 0,88 - 4,21 081032 091032 101032 111032

40 16 1,01 - 6,19 081040 091040 101040 111040

50 16 2,71 - 11,1 081050 091050 101050 111050

65-2 16 9,40 - 24,2 082065 092065 102065 112065

65-2 25 9,40 - 24,2 083065 093065 103065 113065

80-2 16 13,6 - 36,8 082080 092080 102080 112080

80-2 25 13,6 - 36,8 083080 093080 103080 113080

100 16 27,8 - 68,0 082100 092100 102100 112100

100 25 27,8 - 68,0 083100 093100 103100 113100

125 16 45,6 - 120 082125 092125 102125 112125

125 25 45,6 - 120 083125 093125 103125 113125

150 16 78,1 - 207 082150 092150 102150 112150

150 25 78,1 - 207 083150 093150 103150 113150

DN 32-50: Dişli bağlantı DN 65-150: Flanşlı

q

değerleri

Konum

1 2 3 4 5 6 7 8 9 10

DN 32 880 1 030 1 210 1 440 1 730 2 180 2 590 3 170 3 730 4 210

DN 40 1 010 1 240 1 560 1 990 2 460 3 040 3 790 4 610 5 410 6 190

DN 50 2 710 3 320 4 050 4 900 5 890 6 910 7 850 8 910 10 200 11 100

Konum

5.5 6 6.5 7 7.5 8 8.5 9 9.5 10

DN 65-2 4 850 5 880 6 900 8 190 9 400 11 400 13 600 15 900 19 500 24 200 DN 80-2 6 650 8 150 9 400 11 100 13 600 16 200 19 400 23 800 29 500 36 800 DN 100 14 000 16 600 19 700 23 400 27 800 32 900 39 500 46 000 56 500 68 000 DN 125 23 000 27 600 33 000 39 300 45 600 55 100 66 600 80 600 98 500 120 000 DN 150 40 200 47 500 56 200 66 200 78 100 93 800 113 000 137 000 170 000 207 000 q_max = tüm önayar değerlerinde ve tam açık vana için l/h.

DN 65-150: Tavsiye edilen ayar aralığı 7.5–10.

Uygulama

Uygulama örneği 2-yollu direkt devre

Enjeksiyon devresi

Normal boru bağlantıları

Vanadan hemen önce dirsek ve pompa montajı yapmaktan kaçınınız.

Türbülanslı akış profilinin değişimi nedeni ile doğru ölçüm için montaj önerisi.

Akış yönü

DN 32-50 DN 65-150

Aktuatör montajı

Aktüatörün yaklaşık 140 mm üzerine kadar boş hacim bırakılmalıdır.

Koruma sınıfı

Otomatik çalışma: IP 54

(Manüel çalışma TA-MC55: IP 30)

Note: Aktüatörün kılavuzunu dikkatlice okuyunuz.

TA-MC55Y, TA-MC55, TA-MC100

TA-MC100 FSE/FSR TA-FUSION-P

TA-FUSION-P

2D 5D 2D 10D

~140 ~140 ~140

DN 32-50

DN 65-150

DN 32-50

DN 65-150

Fonksiyonlar DN 32-50

Ayarlama, DN 32-50

1. Vanayı tam açık konuma getiriniz.

2. Volanı aşağı doğru bastırıp çevirerek istenen değeri ayarlayınız, örn. 5.3.

Kapatma, DN 32-50

1. Volanı “Closed” konumuna getiriniz.

Vanayı tekrar açmak için volanı “Open” konumuna getiriniz.

Sistemin yıkanması DN 32-50

1. Volan ile vanayı tam açık konuma getiriniz.

2. Ayar vidasını tam açık konuma getiriniz (pozisyon 10).

3. Yıkama milini tam olarak açıp (saat yönünün tersine) Δp parçasını devre dışı bırakınız.

Yıkamadan sonra, yıkama milini kapatıp vanayı eski ayarına getiriniz.

Hava alma DN 32-50

1. Membran haznesinin havasını almak için üst taraftaki hava atma vidasını açınız. NOT! En fazla 2 tur çevirin.

q ölçümü, DN 32-50

IMI Hydronic Engineering balanslama cihazını ölçüm noktalarına bağlayınız. Vana tipini, ölçüsünü ve ayar değerini giriniz, anlık debi değer ekranda gösterilecektir.

ΔH ölçümü, DN 32-50

Vanayı “Kapatma” talimatlarına göre kapatıp, Δp parçasını

“yıkama” talimatlarına göre devre dışı bırakınız.

IMI Hydronic Engineering balanslama cihazını ölçüm noktalarına bağlayıp ölçüm alınız.

Önemli! Ölçüm tamamlandıktan sonra vana tam açık konuma getirilmeli ve Δp parçası aktive edilmelidir.

NOT!

Hava alma hariç, yukarıda açıklanan tüm uygulamalar sırasında aktüatör vana milinden sökülmüş olmalıdır.

∆H

∆pV

Fonksiyonlar DN 65-150

Ayarlama, DN 65-150

1. Sabitleme somununu gevşetiniz.

2. Ayar vidasını skalada istenen değer, örn. 8.6, görünene kadar çeviriniz.

3. Sabitleme somununu sıkınız.

Kapatma, DN 65-150

1. Sabitleme somununu gevşetiniz.

2. Debi ayar vidasını saat yönüne doğru 0 pozisyonunda (±0.5) duruncaya dek çeviriniz. Önayar skalada gözükecektir.

3. Sabitleme somununu sıkınız.

Vanayı tekrar açarken bir önceki ayar değerine getiriniz.

Sistemin yıkanması DN 65-150

1. Sabitleme somununu gevşetiniz.

2. Ayar vidasını tam açık konuma getiriniz (pozisyon 10).

3. Sabitleme somununu sıkınız.

4. Yıkama milini tam olarak kapatıp (saat yönünde) Δp parçasını devre dışı bırakınız.

Yıkamadan sonra, yıkama milini açıp vanayı eski ayarına getiriniz.

Hava alma DN 65-150

1. Membran haznesinin havasını almak için üst taraftaki hava atma vidasını açınız. NOT! En fazla 2 tur çevirin.

q ölçümü, DN 65-150

IMI Hydronic Engineering balanslama cihazını ölçüm noktalarına bağlayınız. Vana tipini, ölçüsünü ve ayar değerini giriniz, anlık debi değer ekranda gösterilecektir.

ΔH ölçümü, DN 65-150

Vanayı “Kapatma” talimatlarına göre kapatıp, Δp parçasını

“yıkama” talimatlarına göre devre dışı bırakınız.

IMI Hydronic Engineering balanslama cihazını ölçüm noktalarına bağlayıp ölçüm alınız.

Önemli! Ölçüm tamamlandıktan sonra vana eski ayar değerine kadar açılmalı ve Δp parçası aktive edilmelidir.

NOT!

Hava alma hariç, yukarıda açıklanan tüm uygulamalar sırasında aktüatör vana milinden sökülmüş olmalıdır.

∆H

∆pV

Modeller – Setler

DN 32-50 Dişli bağlantılar Dişler ISO 228’e göredir.

0(2)-10 VDC / 0(4)-20 mA, 24 V (TA-MC55Y)

DN d D D1 D2 L1 L2 H1* H2 q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/4 130 128 109 213 333 186 326 4,21 8,0 22202-031032

40 G1 1/2 130 128 109 218 332 186 326 6,19 8,0 22202-031040

50 G2 130 128 109 226 340 190 330 11,1 8,5 22202-031050

3-noktalı, 24 V (TA-MC55)

DN d D D1 D2 L1 L2 H1* H2 q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/4 130 128 109 213 333 186 326 4,21 8,0 22202-011032

40 G1 1/2 130 128 109 218 332 186 326 6,19 8,0 22202-011040

50 G2 130 128 109 226 340 190 330 11,1 8,5 22202-011050

3-noktalı, 230 V (TA-MC55)

DN d D D1 D2 L1 L2 H1* H2 q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/4 130 128 109 213 333 186 326 4,21 8,0 22202-021032

40 G1 1/2 130 128 109 218 332 186 326 6,19 8,0 22202-021040

50 G2 130 128 109 226 340 190 330 11,1 8,5 22202-021050

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 24 V (TA-MC100) ¹⁾

DN d D D1 D2 L1 L2 H1* H2 q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/4 130 128 103 213 380 186 398 4,21 9,0 22202-041032

40 G1 1/2 130 128 103 218 380 186 398 6,19 9,0 22202-041040

50 G2 130 128 103 226 384 190 402 11,1 9,5 22202-041050

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 230 V (TA-MC100) ¹⁾

DN d D D1 D2 L1 L2 H1* H2 q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/4 130 128 103 213 380 186 398 4,21 9,0 22202-051032

40 G1 1/2 130 128 103 218 380 186 398 6,19 9,0 22202-051040

50 G2 130 128 103 226 384 190 402 11,1 9,5 22202-051050

ØD1

d ØD2

L1 L2

H1*

H2

~140

ØD

~140 ØD2

H2 ØD1

H1*

L1 d

L2 ØD

DN 65-150 Flanşlı

Flanş, EN-1092-2, type 21’e göredir.

0(2)-10 VDC / 0(4)-20 mA, 24 V (TA-MC55Y)

DN D D1 L H1* H2 q_max

[m³/h]

Kg Model No

PN 16

65-2 185 286 290 205 365 24,2 47 22202-032065

80-2 200 290 310 205 365 36,8 54 22202-032080

PN 25

65-2 185 286 290 205 365 24,2 47 22202-033065

80-2 200 290 310 205 365 36,8 54 22202-033080

3-noktalı, 24 V (TA-MC55)

DN D D1 L H1* H2 q_max

[m³/h]

Kg Model No

PN 16

65-2 185 286 290 205 365 24,2 47 22202-012065

80-2 200 290 310 205 365 36,8 54 22202-012080

PN 25

65-2 185 286 290 205 365 24,2 47 22202-013065

80-2 200 290 310 205 365 36,8 54 22202-013080

3-noktalı, 230 V (TA-MC55)

DN D D1 L H1* H2 q_max

[m³/h]

Kg Model No

PN 16

65-2 185 286 290 205 365 24,2 47 22202-022065

80-2 200 290 310 205 365 36,8 54 22202-022080

PN 25

65-2 185 286 290 205 365 24,2 47 22202-023065

80-2 200 290 310 205 365 36,8 54 22202-023080

1) Pozisyon anahtarlı, 0(4)-20 mA çıkış sinyali gibi ek fonksiyonlara sahip aktüatörler için “TA-MC Aktüatörler” broşürünü inceleyiniz.

*) Milin üst noktasına kadar olan yükseklik.

→ = Akış yönü

Maksimum ΔpV_close için “Seçim Tablosu” na bakınız.

Sahada kolay elleçleme için vana ve aktüatör ayrı ayrı paketlenmiştir.

~140

L

ØD ØD1 H2

H1

~140

L

ØD ØD1 H2

H1

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 24 V (TA-MC100) ¹⁾

DN D D1 L H1* H2 q_max

[m³/h]

Kg Model No

PN 16

65-2 185 286 290 205 438 24,2 48 22202-042065

80-2 200 290 310 205 438 36,8 55 22202-042080

100 220 310 350 221 438 68,0 62 22202-042100

125 250 344 400 221 438 120 85 22202-042125

150 285 380 480 251 457 207 121 22202-042150

PN 25

65-2 185 286 290 205 438 24,2 48 22202-043065

80-2 200 290 310 205 438 36,8 55 22202-043080

100 235 310 350 221 438 68,0 62 22202-043100

125 270 344 400 221 438 120 85 22202-043125

150 300 380 480 251 457 207 121 22202-043150

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 230 V (TA-MC100) ¹⁾

DN D D1 L H1* H2 q_max

[m³/h]

Kg Model No

PN 16

65-2 185 286 290 205 463 24,2 48 22202-052065

80-2 200 290 310 205 463 36,8 55 22202-052080

100 220 310 350 221 463 68,0 62 22202-052100

125 250 344 400 221 463 120 85 22202-052125

150 285 380 480 251 482 207 121 22202-052150

PN 25

65-2 185 286 290 205 463 24,2 48 22202-053065

80-2 200 290 310 205 463 36,8 55 22202-053080

100 235 310 350 221 463 68,0 62 22202-053100

125 270 344 400 221 463 120 85 22202-053125

150 300 380 480 251 482 207 121 22202-053150

1) Pozisyon anahtarlı, 0(4)-20 mA çıkış sinyali gibi ek fonksiyonlara sahip aktüatörler için “TA-MC Aktüatörler” broşürünü inceleyiniz.

*) Milin üst noktasına kadar olan yükseklik.

→ = Akış yönü

Maksimum ΔpV_close için “Seçim Tablosu” na bakınız.

Sahada kolay elleçleme için vana ve aktüatör ayrı ayrı paketlenmiştir.

~140

L

ØD ØD1 H2

H1

Modeller – Kesinti korumalı setler, ileri itmeli (kapama)

DN 32-50 Dişli bağlantılar Dişler ISO 228’e göredir.

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 24 V (TA-MC100FSE)

DN d D D1 L1 L2 L3 H1* H2 q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/4 130 128 213 379 141 186 356 4,21 9,3 22202-081032

40 G1 1/2 130 128 218 379 141 186 356 6,19 9,3 22202-081040

50 G2 130 128 226 383 141 190 360 11,1 9,8 22202-081050

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 230 V (TA-MC100FSE)

DN d D D1 L1 L2 L3 H1* H2 q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/4 130 128 213 379 141 186 356 4,21 9,3 22202-101032

40 G1 1/2 130 128 218 379 141 186 356 6,19 9,3 22202-101040

50 G2 130 128 226 383 141 190 360 11,1 9,8 22202-101050

DN 65-150 Flanşlı Flanş, EN-1092-2, type 21’e göredir.

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 24 V (TA-MC100FSE)

DN D D1 L H1* H2 q_max

[m³/h]

Kg Model No

PN 16

65-2 185 286 290 205 382 24,2 48 22202-082065

80-2 200 290 310 205 382 36,8 55 22202-082080

100 220 310 350 221 382 68,0 62 22202-082100

125 250 344 400 221 382 120 85 22202-082125

150 285 380 480 251 401 207 121 22202-082150

PN 25

65-2 185 286 290 205 382 24,2 48 22202-083065

80-2 200 290 310 205 382 36,8 55 22202-083080

100 235 310 350 221 382 68,0 62 22202-083100

125 270 344 400 221 382 120 85 22202-083125

150 300 380 480 251 401 207 121 22202-083150

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 230 V (TA-MC100FSE)

DN D D1 L H1* H2 q_max

[m³/h]

Kg Model No

PN 16

65-2 185 286 290 205 382 24,2 48 22202-102065

80-2 200 290 310 205 382 36,8 55 22202-102080

100 220 310 350 221 382 68,0 62 22202-102100

125 250 344 400 221 382 120 85 22202-102125

150 285 380 480 251 401 207 121 22202-102150

PN 25

65-2 185 286 290 205 382 24,2 48 22202-103065

80-2 200 290 310 205 382 36,8 55 22202-103080

100 235 310 350 221 382 68,0 62 22202-103100

125 270 344 400 221 382 120 85 22202-103125

150 300 380 480 251 401 207 121 22202-103150

L1 L2 ØD1

d

H2

~140

H1*

L3

ØD

~140

L

ØD H2 ØD1

H1

Modeller – Kesinti korumalı setler, geri çekmeli (açma)

DN 32-50 Dişli bağlantılar Dişler ISO 228’e göredir.

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 24 V (TA-MC100FSR)

DN d D D1 L1 L2 L3 H1* H2 q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/4 130 128 213 379 141 186 356 4,21 9,3 22202-091032

40 G1 1/2 130 128 218 379 141 186 356 6,19 9,3 22202-091040

50 G2 130 128 226 383 141 190 360 11,1 9,8 22202-091050

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 230 V (TA-MC100FSR)

DN d D D1 L1 L2 L3 H1* H2 q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/4 130 128 213 379 141 186 356 4,21 9,3 22202-111032

40 G1 1/2 130 128 218 379 141 186 356 6,19 9,3 22202-111040

50 G2 130 128 226 383 141 190 360 11,1 9,8 22202-111050

DN 65-150 Flanşlı Flanş, EN-1092-2, type 21’e göredir.

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 24 V (TA-MC100FSR)

DN D D1 L H1* H2 q_max

[m³/h]

Kg Model No

PN 16

65-2 185 286 290 205 382 24,2 48 22202-092065

80-2 200 290 310 205 382 36,8 55 22202-092080

100 220 310 350 221 382 68,0 62 22202-092100

125 250 344 400 221 382 120 85 22202-092125

150 285 380 480 251 401 207 121 22202-092150

PN 25

65-2 185 286 290 205 382 24,2 48 22202-093065

80-2 200 290 310 205 382 36,8 55 22202-093080

100 235 310 350 221 382 68,0 62 22202-093100

125 270 344 400 221 382 120 85 22202-093125

150 300 380 480 251 401 207 121 22202-093150

0(2)-10 VDC / 0(4)-20 mA ve 3-noktalı, 230 V (TA-MC100FSR)

DN D D1 L H1* H2 q_max

[m³/h]

Kg Model No

PN 16

65-2 185 286 290 205 382 24,2 48 22202-112065

80-2 200 290 310 205 382 36,8 55 22202-112080

100 220 310 350 221 382 68,0 62 22202-112100

125 250 344 400 221 382 120 85 22202-112125

150 285 380 480 251 401 207 121 22202-112150

PN 25

65-2 185 286 290 205 382 24,2 48 22202-113065

L1 L2 ØD1

d

H2

~140

H1*

L3

ØD

~140

L

ØD H2 ØD1

H1

Modeller – Vanalar

İç dişli

Dişler ISO 228’e göredir.

DN d D D1 L1 H1* q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/4 130 128 213 186 4,21 6,6 22202-001032

40 G1 1/2 130 128 218 186 6,19 6,6 22202-001040

50 G2 130 128 226 190 11,1 7,1 22202-001050

İç dişli Rc

Dişler ISO 7-1’e göredir.

DN d D D1 L1 H1* q_max

[m³/h]

Kg Model No

PN 16

32 Rc1 1/4 130 128 279 186 4,21 7,1 22202-004032

40 Rc1 1/2 130 128 282 186 6,19 7,1 22202-004040

50 Rc2 130 128 303 190 11,1 8,0 22202-004050

Erkek dişli

Dişler ISO 228’e göredir.

DN d D D1 L1 H1* q_max

[m³/h]

Kg Model No

PN 16

32 G1 1/2 130 128 273 186 4,21 7,2 22202-005032

40 G2 130 128 280 186 6,19 7,2 22202-005040

50 G2 1/2 130 128 294 190 11,1 8,1 22202-005050

Flanşlı

Flanş, EN-1092-2, type 21’e göredir.

DN D D1 L H1* q_max

[m³/h]

Kg Model No

PN 16

65-2 185 286 290 205 24,2 45 22202-002065

80-2 200 290 310 205 36,8 52 22202-002080

100 220 310 350 221 68,0 59 22202-002100

125 250 344 400 221 120 82 22202-002125

150 285 380 480 251 207 118 22202-002150

PN 25

65-2 185 286 290 205 24,2 45 22202-003065

80-2 200 290 310 205 36,8 52 22202-003080

100 235 310 350 221 68,0 59 22202-003100

125 270 344 400 221 120 82 22202-003125

150 300 380 480 251 207 118 22202-003150

→ = Akış yönü

d L1

ØD H1

ØD1

d L1

ØD H1

ØD1

d L1

ØD H1

ØD1

H1 ØD

L ØD1

Modeller – Aktüatörler

Model Model No

TA-MC55Y 61-055-003

TA-MC55/24 61-055-001

TA-MC55/230 61-055-002

TA-MC55/115 61-055-302

TA-MC100/24 61-100-001

TA-MC100/230 61-100-002

TA-MC100/115 61-100-302

TA-MC100FSE/24 61-100-101

TA-MC100FSR/24 61-100-201

TA-MC100FSE/230 61-100-102

TA-MC100FSR/230 61-100-202

NOT: Ekstra adaptöre gerek yoktur.

Aksesuarlar ve Aktüatörler ile ilgili detaylı bilgi için, “TA-MC Aktüatörler” broşürünü inceleyiniz ya da IMI Hydronic Engineering Türkiye ofisi ile temasa geçiniz.

Diğer aktüatörler için adaptörler

Uygun olduğu aktüatör Model No

DN 65-150

Siemens SAX-P, SQV-P 22214-000001

Aksesuarlar

Ölçüm noktaları

DN 65-150 için. ^d_M14x1 ^L₄₄ ^{Model No}_{52 179-014}

M14x1 103 52 179-015

Ölçüm noktası için uzatma M14x1 Yalıtım ile kullanıma uygundur

DN 65-150 için. ^d_M14x1 ^L₇₁ ^{Model No}_{52 179-016}

Ölçüm ucu Uzatma 60 mm.

Sistemin drenajı yapılmadan monte edilebilir.

Tüm boyutları için.

L Model No

60 52 179-006

Koruma halkası

Kv_max ayarının kilitlenmesi için. DN için Model No

32-50 22107-000001

İsim etiketi

Model No 22107-000002

Yalıtım

Montaj talimatları için www.imi-hydronic.com web sitesinde “Ürünler & Çözümler” kısmına bakınız ya da IMI Hydronic Engineering Türkiye ofisi ile temasa geçiniz.

Aktüatör aksesuarları

“TA-MC Aktüatörler ” broşürünü inceleyiniz ya da TA Hydronics Türkiye ofisi ile temasa geçiniz.

L

d

d

d L

DN 32-50 bağlantı parçaları

Kaynaklı bağlantı Serbest somun

Maks 120°C ^{DN Vana}₃₂ ^D_{G1 1/2} ^{DN Boru}₃₂ ^{Model No}_{52 009-032}

40 G2 40 52 009-040

50 G2 1/2 50 52 009-050

Lehimli bağlantı Serbest somun

Maks 120°C ^{DN Vana}₃₂ ^D_{G1 1/2} ^{Ø Boru}₃₅ ^{Model No}_{52 009-535}

40 G2 42 52 009-542

50 G2 1/2 54 52 009-554

Düz uçlu bağlantı

Sıkıştırmalı kaplin ile bağlantı Serbest somun

Maks 120°C

DN Vana D Ø Boru Model No

32 G1 1/2 35 52 009-335

40 G2 42 52 009-342

50 G2 1/2 54 52 009-354
