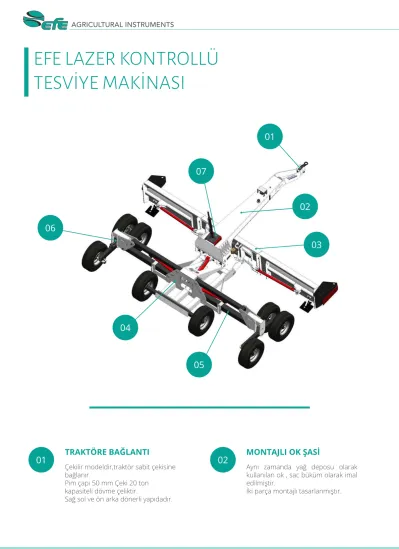

EFE LAZER KONTROLLÜ TESV İYE MAKİNASI
5 4
6
7
2 1
3
TRAKTÖRE BAĞLANTI
Çekilir modeldir,traktör sabit çekisine bağlanır.
Pim çapı 50 mm Çeki 20 ton kapasiteli dövme çeliktir.
Sağ sol ve ön arka dönerli yapıdadır.
01
01
MONTAJLI OK ŞASİ
Aynı zamanda yağ deposu olarak kullanılan ok , sac büküm olarak imal edilmi tir.
İki parça montajlı tasarlanmı tır.
02
02
04
05 06
07
03
AGRICULTURAL INSTRUMENTS
6
KÜREK ÖZELLİKLERİ
Orta ve kanat kürekler i ve yol durumu için hidrolik olarak katlanır yapılmı tır.Güçlü ve dayamalı mente e yapısıyla en zor artlara göre tasarlanmı tır.
Kürek yüksekliği: 90 cm ve110 cm yapılabilmektedir
Bıçak açısı (A)—Max : 55 Min :35 derecedir
Bıçak açısı (A) açı ayar pistonu hareketiyle ayarlanabilir.
Verilen açı operatör tarafından skalada görülür. Tesviye edilen arazinin toprak artlarına ve traktör özelliklerine göre en uygun açı ayarlanabilir, bu i lem çalı ma esnasında da yapılabilir. Açı ayarı traktör çeki gücünden optimum oranda yararlanmak ve yakıt sariyatını minimum tutmak açısından önemli bir özelliktir.
Tozluk kullanılan bıçak açı ayarına göre kazı derinliği dikkate alınarak tespit cıvataları gev etilip ayar di lisi yardımıyla öne veya arkaya çevrilerek ayarlanır.
Bu ayar sonrası tozluk pabucu dü ey olarak a ağı veya yukarı ayarlanır bu ayarla kürek yanlarından ta ınan toprağın kaçmaması sağlanır.
Tozluk pabucu opsiyonel olarak Hardox 500 malzemeden yapılabilir.
Kazı denge pabucu ile stabil bir kazı derinliği sağlanır agresif bıçak açı ayarında dahi traktörün patinaja dü mesini engeller kesintisiz ve verimli çalı mayı sağlar. Ortakol yardımıyla mekanik olarak pabuç yüksekliği kolayca ayarlanabilir. Kazı denge pabucu opsiyonel olarak Hardox 500 malzemeden yapılabilir.
Standart olarak iki taralı olarak kullanılabilen 15 mm kalınlıkta kendi imalatımız Hardox 500 bıçaklar takılmı tır.Çift taralı kullanma bıçak ömrü açısından büyük avantajdır. Opsiyonel olarak mü teri isteğine göre tek taralı kullanılan tedarik ettiğimiz Greyder bıçakları da takılabilir.
Bıçak Açı Ayarı
Tozluk Ayarı
Kazı Denge Pabucu
Bıçak
03
ARKA ŞASİ ÖZELLİKLERİ
PARALELOGRAM KATLAMALI TEKER SİSTEMİ
PARALELOGRAM KATLAMALI TEKER SİSTEMİ
150x150 Proil ve sac kesim olarak kafes yapı eklinde olu turulan ta ıyıcı asi güçlü yapısıyla her türlü zorlu
artlara uygundur. Tüm pim merkezleri kızıl burçlu ve gres yağlamalıdır.
Makina i geni liğine göre max oranda açılabilen yan destek tekerleri parelelogram mekanizmasıyla hidrolik olarak katlanmaktadır. Kullanılan çift proil parelelogram açıldığında mekanik olarak kilitlenir ve rijit bir aks olu turulur. Lastik ölçüleri sayıları modele göre farklılık gösterir. Çiftli veya tekli lastikler isteğe bağlı olarak kolayca deği tirilebilir .
Tesviyede tandem teker yapısı stabil bir kazı için önemlidir.Hidrolik ayarlı tandem teker,bıçak paralellik ayarı için hidrolik olarak ayarlanabilir yapılmı tır. Diğer tarafta sabit tandem teker kullanılmı tır.
04
05
06
EFE L AZER K ONTR OLL Ü TESV İ YE MAK İ N A S I
AGRICULTURAL INSTRUMENTS 8LAZER SİSTEMİ
Makine ile birlikte standart TOPCON marka standart lazer verici ta ıma kutusu ile birlikte ve 360 derece lazer alıcısı, kontrol kutusu, joystik kumandası, selenoid valf kablo bağlantıları, ta ıma çantasıyla birlikte teslim edilmektedir. Ürünler distribitör irma garantisi altındadır. Eğimsiz,tek veya çift eğimli seçenekleri mevcuttur. Opsiyonel olarak diğer marka sistemler tercih edilebilir.
Uzaktan Kumanda
1200m çapında çalı ma aralığı Sağlam, su ve toz geçirmez tasarım Uzun batarya süresi
Tek veya çift eğim giri i Yüksek dönü hızları Rüzgar modu
360 derece çalı ma
Parlak ve renkli göstergeler Alkalin veya arj edilebilir batarya Ayarlanabilir hassasiyet
Su ve toz geçirmezlik akül göstergesi
Manuel kontrol için görsel ekran göstergeleri veya hidrolik kontrolü için otomatik mod.
Basit, güvenli, mekanik montaj aparatı ile birlikte
07
Genel Ölçüler (iş ve yol durumu)
Lazer Alıcı ve Kumandalar
TEKN İK ÖZELLİKLER
MODEL Efe Lazer Tesviye ELT 2500 ELT 3000 ELT 3500 ELT 4000 ELT 4500
İş Genişliği /Working Width (cm) 250 300 350 400 450
Yol Genişliği/Road Width (cm) 250 250 250 250 250
Ağırlık (Merdaneli)/Weight(with roller) (kg) 2300 2600 2800 3600 3800
Kürek Sistemi /Shovel System Açı AyarlıAngle Adjustable Açı AyarlıAngle Adjustable Açı AyarlıAngle Adjustable Açı AyarlıAngle Adjustable Açı AyarlıAngle Adjustable
Tekerlek Sistemi Paralelogram Paralelogram Paralelogram Paralelogram Paralelogram
Yan Tozluklar Ayarlanabilir/Adjustuible Ayarlanabilir/Adjustuible Ayarlanabilir/Adjustuible Ayarlanabilir/Adjustuible Ayarlanabilir/Adjustuible
Traktör Güç İhtiyacı/Tractor Required Power(hp) 70-100 90-120 100-130 110-150 120-160
Teker Sayısı /Number of Wheel 4 4 6 6 6
MODEL Efe Lazer Tesviye ELT 5000 ELT 5500 ELT 6000 ELT 7000 ELT 8000
İş Genişliği /Working Width (cm) 500 550 600 700 800
Yol Genişliği/Road Width (cm) 250 250 250 350 350
Ağırlık (Merdaneli)/Weight(with roller) (kg) 4000 4200 4300 5000 5300
Kürek Sistemi /Shovel System Açı AyarlıAngle Adjustable Açı AyarlıAngle Adjustable Açı AyarlıAngle Adjustable Açı AyarlıAngle Adjustable Açı AyarlıAngle Adjustable
Tekerlek Sistemi Paralelogram Paralelogram Paralelogram Paralelogram Paralelogram
Yan Tozluklar Ayarlanabilir/Adjustuible Ayarlanabilir/Adjustuible Ayarlanabilir/Adjustuible Ayarlanabilir/Adjustuible Ayarlanabilir/Adjustuible
Traktör Güç İhtiyacı/Tractor Required Power(hp) 135-180 160-200 180-220 200-250 220-300
Teker Sayısı /Number of Wheel 6 6 6 -- 8 8 8
