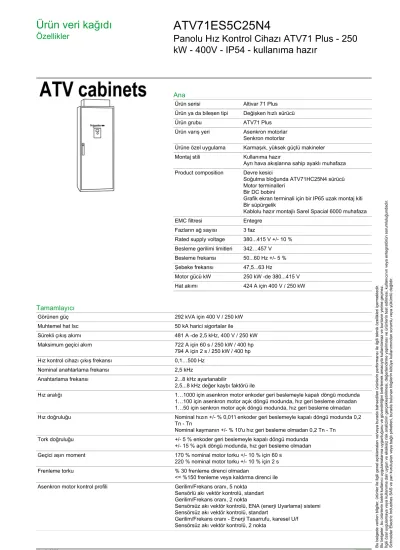

Ürün veri kağıdı
Özellikler ATV71ES5C25N4
Panolu Hız Kontrol Cihazı ATV71 Plus - 250 kW - 400V - IP54 - kullanıma hazır
Ana
Ürün serisi Altivar 71 Plus
Ürün ya da bileşen tipi Değişken hızlı sürücü
Ürün grubu ATV71 Plus
Ürün varış yeri Asenkron motorlar Senkron motorlar
Ürüne özel uygulama Karmaşık, yüksek güçlü makineler Montaj stili Kullanıma hazır
Ayrı hava akışlarına sahip ayaklı muhafaza Product composition Devre kesici
Soğutma bloğunda ATV71HC25N4 sürücü Motor terminalleri
Bir DC bobini
Grafik ekran terminali için bir IP65 uzak montaj kiti Bir süpürgelik
Kablolu hazır montajlı Sarel Spacial 6000 muhafaza
EMC filtresi Entegre
Fazların ağ sayısı 3 faz
Rated supply voltage 380...415 V +/- 10 % Besleme gerilimi limitleri 342…457 V Besleme frekansı 50...60 Hz +/- 5 % Şebeke frekansı 47,5...63 Hz
Motor gücü kW 250 kW -de 380...415 V Hat akımı 424 A için 400 V / 250 kW
Tamamlayıcı
Görünen güç 292 kVA için 400 V / 250 kW
Muhtemel hat Isc 50 kA harici sigortalar ile
Sürekli çıkış akımı 481 A -de 2,5 kHz, 400 V / 250 kW
Maksimum geçici akım 722 A için 60 s / 250 kW / 400 hp
794 A için 2 s / 250 kW / 400 hp
Hız kontrol cihazı çıkış frekansı 0,1…500 Hz
Nominal anahtarlama frekansı 2,5 kHz
Anahtarlama frekansı 2...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ile
Hız aralığı 1…1000 için asenkron motor enkoder geri beslemeyle kapalı döngü modunda
1…100 için asenkron motor açık döngü modunda, hız geri besleme olmadan 1…50 için senkron motor açık döngü modunda, hız geri besleme olmadan Hız doğruluğu Nominal hızın +/- % 0,01'i enkoder geri beslemeyle kapalı döngü modunda 0,2
Tn - Tn
Nominal kaymanın +/- % 10'u hız geri besleme olmadan 0,2 Tn - Tn
Tork doğruluğu +/- 5 % enkoder geri beslemeyle kapalı döngü modunda
+/- 15 % açık döngü modunda, hız geri besleme olmadan
Geçici aşırı moment 170 % nominal motor torku +/- 10 % için 60 s
220 % nominal motor torku +/- 10 % için 2 s
Frenleme torku % 30 frenleme direnci olmadan
<= %150 frenleme veya kaldırma direnci ile Asenkron motor kontrol profili Gerilim/Frekans oranı, 5 nokta
Sensörlü akı vektör kontrolü, standart Gerilim/Frekans oranı, 2 nokta
Sensörsüz akı vektör kontrolü, ENA (enerji Uyarlama) sistemi Sensörsüz akı vektör kontrolü, standart
Gerilim/Frekans oranı - Enerji Tasarrufu, karesel U/f Sensörsüz akı vektör kontrolü, 2 nokta
Senkron motor kontrol profili Sensörsüz vektör kontrolü, standart Sensörlü vektör kontrolü, standart
Düzenleme döngüsü Ayarlanabilir PI regülatör
Motor kayma kompanzasyonu Gerilim/Frekans oranında (2 veya 5 puan) geçerli değil Ayarlanabilir
Otomatik her türlü yük Baskılanabilir
Aşırı gerilim kategorisi Sınıf 3 'e uygunEN 50178
Yerel sinyalleme Çalışma fonksiyonu, durumu ve yapılandırması: LCD ekran birimi
Çıkış gerilimi <= besleme gerilimi
Yalıtım Güç ve kontrol arasındaki elektrik
Type of cable for external connection IEC kablosu -de 40 °C, bakır 70 °C / PVC UL 508 kablosu -de 40 °C, bakır 75 °C / PVC
Elektrikli bağlantı Terminal - 2,5 mm² / AWG 14 (R1A, R1B, R1C, R2A, R2B) alt giriş
Vida kelepçesi terminalleri - 1,5 mm² (AI1-/AI1+, AI2, AO1, LI1...LI6, PWR) alt giriş
Terminal M12 - 4 x 240 mm² (U/T1, V/T2, W/T3) alt giriş Terminal M10 - 2 x 300 mm² (L1/R, L2/S, L3/T) alt giriş
Motor önerilen kablo kesiti 2 (3 x 150) mm²
Kisa devre korumasi 630 A sigorta koruma tip gI - güç besleme şebeke tarafı
Besleme Harici besleme: 24 V DC (19…30 V), <1 A
Referans potansiyometre için dahili besleme: 10 V DC (10…11 V), <10 mA Dahili besleme: 24 V DC (21…27 V), <100 mA
Analog giriş sayısı 2
Analog giriş tipi AI2 yazılım-yapılandırılabilir gerilim: 0...10 V DC, 24 V maks, empedans: 30000 Ohm, örnekleme süresi: 1,5…2,5 ms, çözünürlük: 11 bit
AI1-/Al1+ çift kutuplu diferansiyel gerilim: +/- 10 V DC, 24 V maks, örnekleme süresi: 1,5…2,5 ms, çözünürlük: 11 bit + işaret
AI2 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, örnekleme süresi: 1,5…2,5 ms, çözünürlük: 11 bit
Analog çıkış sayısı 1
Analog çıkış tipi Yazılım-yapılandırılabilir gerilim: (AO1) 0...10 V DC - 470 Ohm - örnekleme süresi: 1,5…2,5 ms - çözünürlük: 10 bit
Yazılım-yapılandırılabilir akım: (AO1) 0...20 mA/4...20 mA - 500 Ohm - örnekleme süresi: 1,5…2,5 ms - çözünürlük: 10 bit
Dijital çıkış sayısı 2
Dijital çıkış tipi Yapılandırılabilir röle lojiki: (R1A, R1B, R1C)NA/NK - 6.5...7.5 ms - 100000 cycles Yapılandırılabilir röle lojiki: (R2A, R2B)NA - 6.5...7.5 ms - 100000 cycles
Minimum anahtarlama akımı 3 mA -de 24 V DC (yapılandırılabilir röle lojiki)
Maksimum anahtarlama akımı 5 A -de 250 V AC üzerinde dirençli yük - cos phi = 1 (R1, R2) 5 A -de 30 V DC üzerinde dirençli yük - L/R = 0 msn (R1, R2) 2 A -de 250 V AC üzerinde endüktif yük - cos phi = 0,4 (R1, R2) 2 A -de 30 V DC üzerinde endüktif yük - L/R = 7 msn (R1, R2)
Dijital giriş sayısı 7
Dijital giriş tipi Programlanabilir (LI1...LI5) -de 24 V DC <= 30 V seviye 1 PLC 3,5 kOhm (süre=1,5…2,5 ms)
Anahtar-yapılandırılabilir (LI6) -de 24 V DC <= 30 V seviye 1 PLC 1,5 kOhm (süre=1,5…2,5 ms)
Güvenlik girişi (PWR) -de 24 V DC <= 30 V 1,5 kOhm
Dijital giriş lojiği Pozitif lojik (kaynak) (LI1...LI6), 0...5 V (durum 0), 11...30 V (durum 1) Negatif lojik (blok) (LI1...LI6), 16...30 V (durum 0), 0...10 V (durum 1) Pozitif lojik (kaynak) (PWR), 0...2 V (durum 0), 17...30 V (durum 1) Hızlanma ve yavaşlama rampaları S, U veya özelleştirilmiş
0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir
Durana kadar frenleme DC enjeksiyon ile
Koruma tipi Aşırı ısınmaya karşı koruma: sürücü
Termal koruma: sürücü
Motor fazları arasındaki kısa devre: sürücü Giriş faz kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü DC veriyolunda aşırı gerilimler: sürücü
Kontrol devresinde kesme: sürücü Hız limitini aşmaya karşı: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme aşırı gerilimi: sürücü Giriş faz kaybına karşı: sürücü Termal koruma: motor Motor fazı kesme: motor Güç taşıma: motor
Dielektrik gücü 3535 V DC toprak ve güç terminalleri arasında 5092 V DC kontrol ve güç terminalleri arasında
Yalıtım direnci > 1 mOhm 1 dakika için topraklamaya 500 V DC
Frekans çözünürlüğü Ekran birimi: 0,1 Hz
Analog giriş: 0,024/50 Hz
Haberleşme port protokolü CANopen
Modbus
Konnektörün tipi 1 RJ45 (ön yüzde) için Modbus
1 RJ45 (terminalde) için Modbus RJ45'te erkek SUB-D 9 için CANopen
Fiziksel arayüz 2 telli RS 485 için Modbus
Iletim çerçevesi RTU için Modbus
Iletim hızı 9600 bps, 19200 bps için Modbus ön yüzde
4800 bps, 9600 bps, 19200 bps, 38,4 Kbps için Modbus terminalde 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps için CANopen
Veri biçimi 8 bit, 1 durdurma, çift parite için Modbus ön yüzde
8 bit, tek çift veya yapılandırılabilir parite yok için Modbus terminalde
Polarizasyon tipi Empedans yok için Modbus
Adreslerin sayısı 1…247 için Modbus
1…127 için CANopen
Erişim yöntemi Slave CANopen
Çalışma konumu Dikey +/- 10 derece
Muhafazanın rengi Açık gri (RAL 7035)
Muhafazanın tabanının rengi Koyu gri (RAL 7022)
Yükseklik 2362 mm
Genişlik 800 mm
Derinlik 642 mm
Ürün ağırlığı 480 kg
Ortam
Elektromanyetik uyumluluk Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11
Kirletme derecesi 2 'e uygunEN/IEC 61800-5-1
IP koruma derecesi IP54
Titreşim direnci 1,5 mm tepeden tepeye (f= 3…10 Hz) 'e uygunEN/IEC 60068-2-6
0,6 gn (f= 10…200 Hz) 'e uygunEN/IEC 60068-2-6 3M3 'e uygunEN/IEC 60721-3-3
Darbe dayanımı 4 gn için 11 ms 'e uygunEN/IEC 60068-2-27
3M2 'e uygunEN/IEC 60721-3-3
Gürültü seviyesi 72 dB 'e uygun86/188/EEC
Çevresel özellik Yoğuşmasız: 3C2 'e uygunIEC 60721-3-3
Yoğuşmasız: 3S2 'e uygunIEC 60721-3-3 Yoğuşmasız: 3K3 'e uygunIEC 60721-3-3
Bağıl Nem 0…95 %
Çalışma için ortam hava sıcaklığı 0…40 °C (olmadan)
40…50 °C (°C başına % 1,2 akım düşüşüyle)
Depolama ortam koşulları -25…70 °C
Soğutma havası hacmi 1400 m3/h
Çalışma yüksekliği <= 1000 m olmadan
1000...3000 m 100 m başına % 1 akım düşüşüyle
Standartlar EN 55011 sınıf A grup 2
EN/IEC 61800-5-1
EN 61800-3 ortam 1 kategori C3 EN/IEC 61800-3
EN 61800-3 ortam 2 kategori C3
Ürün sertifikaları GOST
ATEX
İşaretleme CE
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 480,0 kg
Paket 1 Yükseklik 240 cm
Paket 1 genişliği 62 cm
Paket 1 Uzunluk 82 cm
Birim paket türü 2 CAR
Paketteki birim sayısı 2 1
Paket 2 Ağırlığı 480,0 kg
Paket 2 Yükseklik 260 cm
Paket 2 genişliği 90 cm
Paket 2 Uzunluk 100 cm
Sözleşme garantisi
Garanti 18 months
Ürün veri kağıdı
Dimensions Drawings ATV71ES5C25N4
Ready to Use IP 54 Enclosure Dimensions
NOTE: For each floor-standing enclosure added, allow a 4 mm/0.15 in. space for the seal.
Ürün veri kağıdı
Connections and Schema ATV71ES5C25N4
Ready to Use IP 54 Enclosure Wiring Diagram
A1 Drive A2 Enclosure L1 DC choke
M Motor
Q1 Circuit breaker (1) Filter
(2) Control (3) Relay control
(4) Reference potentiometer (5) PLC
Ürün veri kağıdı
Performance Curves ATV71ES5C25N4
Ready to Use IP 54 Enclosure Derating Curves
The derating curves for the drive nominal current (In) are dependent on the temperature and switching frequency. For intermediate temperatures, interpolate between 2 curves.
NOTE: The drive will reduce the switching frequency automatically in the event of excessive temperature rise.
X Switching frequency (kHz)
NOTE: The temperatures shown correspond to the temperature of the air entering the enclosure.
