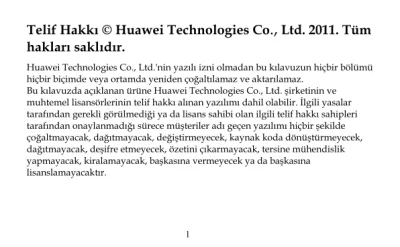

Telif Hakkı © Huawei Technologies Co ., Ltd. 2011. Tüm hakları saklıdır.

Huawei Technologies Co., Ltd.'nin yazılı izni olmadan bu kılavuzun hiçbir bölümü hiçbir biçimde veya ortamda yeniden çoğaltılamaz ve aktarılamaz.

Bu kılavuzda açıklanan ürüne Huawei Technologies Co., Ltd. şirketinin ve muhtemel lisansörlerinin telif hakkı alınan yazılımı dahil olabilir. İlgili yasalar tarafından gerekli görülmediği ya da lisans sahibi olan ilgili telif hakkı sahipleri tarafından onaylanmadığı sürece müşteriler adı geçen yazılımı hiçbir şekilde çoğaltmayacak, dağıtmayacak, değiştirmeyecek, kaynak koda dönüştürmeyecek, dağıtmayacak, deşifre etmeyecek, özetini çıkarmayacak, tersine mühendislik yapmayacak, kiralamayacak, başkasına vermeyecek ya da başkasına lisanslamayacaktır.

(2)

Ticari Markalar ve İzinler

, ve Huawei Technologies Co.,Ltd. şirketinin ticari markaları veya tescilli ticari markalarıdır.

Adı geçen diğer ticari markalar, ürün, hizmet ve şirket adları ilgili sahiplerinin mülküdür.

Uyarı

Burada açıklanan ürünün ve aksesuarlarının bazı özellikleri kurulan yazılıma, kapasitelere ve yerel ağın kapasitelerine bağlıdır ve yerel ağ operatörleri veya ağ hizmet sağlayıcıları tarafından aktive edilmeyebilir ve sınırlandırılabilir, dolayısıyla burada verilen açıklamalar satın aldığınız ürün veya aksesuarları ile tam eşleşmeyebilir.

Huawei Technologies Co.,Ltd. şirketi bu kılavuzda yer alan bilgileri veya teknik özellikleri önceden haber vermeden ya da herhangi bir yükümlülük taşımadan değiştirme veya farklılaştırma hakkını saklı tutar.

(3)

3

Garanti Durumu

BU KILAVUZUN İÇERİĞİ “OLDUĞU GİBİ” SAĞLANMIŞTIR. İLGİLİ YASA TARAFINDAN GEREKLİ GÖRÜLMESİ HARİCİNDE HERHANGİ BİR SINIRLAMA GETİRİLMEDEN ZIMNİ SATILABİLİRLİK GARANTİLERİ VE BELİRLİ BİR AMACA UYGUNLUK DA DAHİL OLMAK ÜZERE AÇIK VEYA ZIMNİ TÜM GARANTİLER BU KILAVUZUN DOĞRULUĞU, GÜVENİLİRLİĞİ VEYA İÇERİĞİ İLE İLGİLİ OLARAK VERİLMEMİŞTİR.

İLGİLİ YASA TARAFINDAN İZİN VERİLEN AZAMİ DURUMA KADAR HUAWEI TECHNOLOGIES CO., LTD. ŞİRKETİ HİÇBİR DURUMDA HERHANGİ BİR ÖZEL, ANİ, DOLAYLI VEYA SONUÇSAL HASARDAN YA DA KAR, İŞ, GELİR, VERİ KAYBINDAN VE İYİ HALDEN SORUMLU OLMAYACAKTIR.

İthalat ve İhracat Düzenlemeleri

Müşteriler ilgili tüm ithalat ve ihracat yasalarına ve düzenlemelerine uygun hareket edecek ve bu kılavuzda belirtilen yazılım ve teknik veriler de dahil olmak üzere adı geçen ürünlerin ihraç edilmesi, yeniden ihraç edilmesi ya da ithal edilmesi için gerekli olan tüm idari izinleri ve lisansları alacaktır.

(4)

Turkcell 3G VINN E353’ü seçtiğiniz için teşekkürler.

Not:

Bu el kitabı VINN modemin görünüşünün yanı sıra hazırlıkta izlenen prosedürleri, kurulumu ve sökümü tarif etmektedir. Yönetim programının operasyon detayları için, yönetim programı içeriğinde verilen çevrimiçi yardım bölümlerine bakınız.

VINN Modeminizi Tanıma

Aşağıdaki şekiller VINN’ın görünümünü sergilemektedir. Bu sadece bilginiz için sunulmuştur. Gerçek ürün farklılıklar gösterebilir.

(5)

5 2

3 1 2

4 5

n

USB Konektörü VINN’ı bir PC’ye bağlar.

o

Kapak Bağlantısı

VINN’ı ve kapağını deliklerden ip geçirerek bağlayabilirsiniz. Böylece kapak kolayca kaybolmaz.

(6)

p

Gösterge

USB Modemin durumunu belirtir.

z Yeşil, her 3 sn’de iki defa yanıp sönüyor: VINN açık.

z Yeşil, her 3 sn’de bir defa yanıp sönüyor: VINN bir 2G ağına kaydoluyor.

z Mavi, her 3 sn’de bir defa yanıp sönüyor: VINN bir 3G/3G + ağına kaydoluyor.

z Sabit yeşil ışık: VINN bir 2G ağına bağlandı.

z Sabit mavi ışık: VINN bir 3G ağına bağlandı.

z Sabit açık mavi ışık: VINN bir 3G+ ağına bağlandı.

z Kapalı: VINN USB Bağlantısı sonlandırıldı.

(7)

7

q

microSD Kart Yuvası Bir microSD kartı tutar.

r

SIM Kart Yuvası

Bir Abone Kimlik Modülü (SIM) kartı tutar.

VINN’ı Hazır Hale Getirme

1. Ön kapağı kaydırarak VINN‘dan çıkarın.

2. SIM kartı ve microSD kartı aşağıdaki şekilde gösterildiği biçimde uygun kart yuvalarına yerleştirin.

3. Ön kapağı kapatıp yerine itin.

(8)

(9)

9 Not:

z microSD kart seçimlik bir aksesuardır. Paket içeriğinde sunulmamışsa, kendiniz bir tane alabilirsiniz.

z SIM kartın kesik köşeli ucunun doğru bir şekilde SIM kart yuvalarına hizalandığına ve microSD kartın microSD kart yuvasında gösterildiği şekilde yerine sokulduğuna emin olun.

z microSD veya SIM kartları kullanıldıkları sırada çıkarmayın. Aksi halde hem kart hem de USB modem hasar görebilir ve kart üzerinde saklanmış bilgiler bozulabilir.

(10)

Ön kapağın ve dış kapağın hazırlanması

1. Ön kapağı VINN’dan sıyırınız ve dış kapağı çıkarınız..

2. Ön kapağı ve dış kapağı takınız. Kapakları yerlerine oturana kadar bastırınız.

(11)

11

Kurulum/Kaldırma Kılavuzu

Yönetim programını yüklemek için takip edilecek yöntem, PC’nizde kurulu bulunan işletim sistemine (OS) bağlıdır. Aşağıdaki bölümler Windows XP’yi örnek olarak almaktadır.

VINN’ı PC’ye Bağlama VINN’ı PC’nizin USB portuna takın.

(12)

Turkcell 3G VINN Yönetim Programını Yükleme 1. VINN’ı PC’ye bağlayın.

2. İşletim sistemi otomatik olarak yeni donanımı tespit eder, tanır ve kurulum sihirbazını başlatır.

Not:

Otomatik kurulum programı yanıt vermezse sürücü yolunda AutoRun.exe dosyasını bulun. Daha sonra programı çalıştırmak için AutoRun.exe’ye çift tıklayın.

3. Kurulum sihirbazının ekran-üstü talimatlarını takip edin.

4. Program kurulduktan sonra yönetim programının kısayol simgesi masaüstünde belirir.

Yönetim Programının Başlatılması

Kurulumu yapıldıktan sonra yönetim programı otomatik olarak başlar. Daha sonra VINN PC’ye her bağlandığında yönetim programı otomatik olarak başlar.

Masaüstündeki kısayol simgesine çift tıklayarak da yönetim programını başlatabilirsiniz.

(13)

13 VINN’ı çıkarma

1. Uyarı alanında simgesine çift tıklayın. Sonra Donanımı Güvenle Kaldır iletişim kutusu belirir.

2. Karşılık gelen donanımı seçin ve sonra Dur’u tıklayın.

3. "Aygıtı çıkarmak güvenli" mesajı belirdiği zaman VINN’ı çıkarın.

Yönetim Programını Kaldırma

1. Başlat > Kontrol Paneli > Program Ekle/Kaldır’ı seçin.

2. Yönetim programını bulun ve programı kaldırmak için Kaldır’ı tıklayın.

Not:

Kaldırmadan önce yönetim programından çıkın.

(14)

İthalatçı firma: BAŞARI Ticaret ve İletişim Hizmetleri A.Ş.

İçerenköy Mah. Eski Üsküdar Yolu Cad.Erkuk Sokak.No:4 Üner Plaza B Blok. 34752 Ataşehir/İstanbul

Tel:0(216) 5783700/2228 Faks:0(216) 578 37 22 www.basariticaret.com

İthalatçı firma: C5 Elektronik San. Ve Tic. A.Ş.

Süleyman Seba Cad. No:48 BJK plaza B-blok K:1 Beşiktaş-İstanbul / Türkiye 34347

Tel: +90 212 227 18 18 Faks: +90 212 227 47 27 info@c5.com.tr

İthalatçı firma: GENPA Telekomünikasyon ve İletişim Hizmetleri San. Tic. A.Ş Nispetiye Cad. No:41 Etiler Beşiktaş Istanbul

Tel: +90 212 359 00 00 Faxs: +90 212 287 27 27 info@genpa.com.tr

İthalatçı firma: KVK Teknoloji ürünleri ve Tic A.Ş.

Bayar Cad. Gülbahar Sok. KVK Plaza, No:14 Kozyatağı İstanbul 34742

(15)

15 Tel: +90 216 410 85 00 Faks:+90 216 416 60 60 info@kvk.com

İthalatçı firma: NETCELL İletişim Hizmetleri A.Ş.

Nuh Kuyusu Cad. No: 97 34664Üsküdar / İSTANBUL Telefon : 0216 553 45 00 Faks : 0216 553 67 27 www.netcell.com.tr

EEE Yönetmeliği’ne Uygundur.

Bakanlıkça tespit ve ilan edilen kullanım ömrü: 7 yıl.

Versiyon: V100R001_01 Parti Numarası: 31010***
