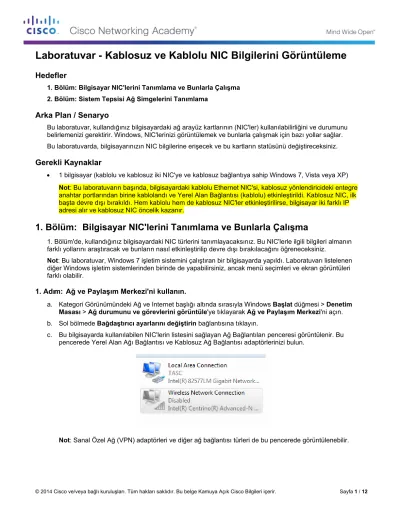

Laboratuvar - Kablosuz ve Kablolu NIC Bilgilerini Görüntüleme
Hedefler
1. Bölüm: Bilgisayar NIC'lerini Tanımlama ve Bunlarla Çalışma 2. Bölüm: Sistem Tepsisi Ağ Simgelerini Tanımlama
Arka Plan / Senaryo
Bu laboratuvar, kullandığınız bilgisayardaki ağ arayüz kartlarının (NIC'ler) kullanılabilirliğini ve durumunu belirlemenizi gerektirir. Windows, NIC'lerinizi görüntülemek ve bunlarla çalışmak için bazı yollar sağlar.
Bu laboratuvarda, bilgisayarınızın NIC bilgilerine erişecek ve bu kartların statüsünü değiştireceksiniz.
Gerekli Kaynaklar
• 1 bilgisayar (kablolu ve kablosuz iki NIC'ye ve kablosuz bağlantıya sahip Windows 7, Vista veya XP) Not: Bu laboratuvarın başında, bilgisayardaki kablolu Ethernet NIC'si, kablosuz yönlendiricideki entegre anahtar portlarından birine kablolandı ve Yerel Alan Bağlantısı (kablolu) etkinleştirildi. Kablosuz NIC, ilk başta devre dışı bırakıldı. Hem kablolu hem de kablosuz NIC'ler etkinleştirilirse, bilgisayar iki farklı IP adresi alır ve kablosuz NIC öncelik kazanır.
1. Bölüm: Bilgisayar NIC'lerini Tanımlama ve Bunlarla Çalışma
1. Bölüm'de, kullandığınız bilgisayardaki NIC türlerini tanımlayacaksınız. Bu NIC'lerle ilgili bilgileri almanın farklı yollarını araştıracak ve bunların nasıl etkinleştirilip devre dışı bırakılacağını öğreneceksiniz.
Not: Bu laboratuvar, Windows 7 işletim sistemini çalıştıran bir bilgisayarda yapıldı. Laboratuvarı listelenen diğer Windows işletim sistemlerinden birinde de yapabilirsiniz, ancak menü seçimleri ve ekran görüntüleri farklı olabilir.
1. Adım: Ağ ve Paylaşım Merkezi'ni kullanın.
a. Kategori Görünümündeki Ağ ve Internet başlığı altında sırasıyla Windows Başlat düğmesi > Denetim Masası > Ağ durumunu ve görevlerini görüntüle'ye tıklayarak Ağ ve Paylaşım Merkezi'ni açın.
b. Sol bölmede Bağdaştırıcı ayarlarını değiştirin bağlantısına tıklayın.
c. Bu bilgisayarda kullanılabilen NIC'lerin listesini sağlayan Ağ Bağlantıları penceresi görüntülenir. Bu pencerede Yerel Alan Ağı Bağlantısı ve Kablosuz Ağ Bağlantısı adaptörlerinizi bulun.
Not: Sanal Özel Ağ (VPN) adaptörleri ve diğer ağ bağlantısı türleri de bu pencerede görüntülenebilir.
b. Kablosuz Ağ Bağlantısı'na sağ tıklayın ve Durum'a tıklayın.
c. Kablosuz bağlantınızla ilgili bilgileri görebileceğiniz Kablosuz Ağ Bağlantısı Durumu penceresi görüntülenir.
Bağlantınızın kablosuz yönlendiricisi için Service Set Identifier (SSID) nedir?
________________________________________________________________
Kablosuz bağlantınızın hızı nedir?
__________________________
d. Ağ Bağlantısı Ayrıntıları penceresini görüntülemek için Ayrıntılar'a tıklayın.
Kablosuz NIC'nizin MAC adresi nedir?
______________________________________
Birden çok IPv4 DNS Sunucusu listeleniyor mu?
______________________________________
Neden birden çok DNS Sunucusu listelenir?
____________________________________________________________________________________
____________________________________________________________________________________
e. Ağ bağlantısı ayrıntılarını gözden geçirdikten sonra Kapat'a tıklayın.
f. Bir komut istemi penceresi açın ve ipconfig /all yazın.
Burada görüntülenen bilgilerin Adım d'deki Ağ Bağlantısı Ayrıntıları penceresinde görüntülenen bilgilerle aynı olduğuna dikkat edin.
g. Komut penceresini ve Ağ Bağlantısı Ayrıntıları pencerelerini kapatın. Bu şekilde Kablosuz Ağ Bağlantısı Durumu penceresine dönersiniz. Kablosuz Özellikleri'ne tıklayın.
h. Kablosuz Ağ Özellikleri penceresinde Güvenlik sekmesine tıklayın.
i. Bağlı kablosuz yönlendiricinin uyguladığı güvenlik türü görüntülenir. Gizli karakterler yerine Ağ güvenlik anahtarının kendisini görüntülemek için Karakterleri göster onay kutusuna ve sonra Tamam'a tıklayın
j. Kablosuz Ağ Özellikleri Ağ Bağlantısı Durumu pencerelerini kapatın. Kablosuz Ağ Bağlantısı seçeneğini
> Bağlan/Devre Dışı Bırak'ı seçin ve sağ tıklayın Masaüstünüzün sağ alt köşesinde, geçerli bağlantılarınızın yanı sıra bilgisayarınızın kablosuz NIC'sinin menzilinde olan SSID'lerin listesini görüntüleyen bir açılan pencere görünür. Bu pencerenin sağında bir kaydırma çubuğu görüntülenirse, bunu ek SSID'ler görüntülemek için kullanabilirsiniz.
k. Listelenen diğer SSID'lerden birine katılmak için, katılmak istediğiniz SSID'ye ve sonra Bağlan'a tıklayın.
l. Güvenli bir SSID seçtiyseniz, SSID için Güvenlik anahtarı'nı girmeniz istenir. Bu SSID için güvenlik anahtarını yazın ve Tamam'a tıklayın. Başkalarının Güvenlik anahtarı alanına yazdıklarınızı görmesini önlemek için Karakterleri gizle onay kutusuna tıklayabilirsiniz.
3. Adım: Kablolu NIC'nizle çalışın.
a. Ağ Bağlantıları penceresinde, aşağı açılan listeyi görüntülemek için Yerel Alan Bağlantısı seçeneğini tıklayın ve sağ tıklayın. NIC devre dışıysa bunu etkinleştirin ve Durum seçeneğine tıklayın.
Not: Durumu görmek için, bilgisayar NIC'nizi bir anahtara veya benzer bir cihaza bağlayan bir Ethernet kablonuz olmalıdır. Birçok kablosuz yönlendiricide dahili olarak 4 portlu bir Ethernet anahtarı bulunur. Düz Ethernet ara kablosu kullanarak bu portlardan birine bağlanabilirsiniz.
b. Yerel Alan Bağlantısı Durumu penceresi görüntülenir. Bu pencerede, LAN'a olan kablolu bağlantınızla ilgili bilgiler görüntülenir.
LAN bağlantınızın adres bilgilerini görüntülemek için Ayrıntılar… öğesine tıklayın.
c. Bir komut istemi penceresi açın ve ipconfig /all yazın. Yerel Alan Bağlantısı bilgilerinizi bulun ve bunları Ağ Bağlantısı Ayrıntıları penceresinde görüntülenen bilgilerle karşılaştırın.
d. Masaüstünüzdeki bütün pencereleri kapatın.
2. Bölüm: Sistem Tepsisi Ağ Simgelerini Tanımlama
2. Bölüm'de, bilgisayarınızdaki NIC'leri belirlemek ve kontrol etmek için sistem tepsinizdeki ağ simgelerini kullanacaksınız.
1. Adım: Kablosuz Ağ simgesini kullanın.
a. Kablosuz NIC'nizin menzilinde olan SSID'leri görüntüleyen açılan pencereyi görüntülemek için sistem tepsisindeki Kablosuz Ağ simgesine tıklayın. Sistem tepsisinde Kablosuz Ağ simgesi görüntülendiğinde kablosuz NIC etkindir.
b. Ağ ve Paylaşım Merkezini Aç bağlantısına tıklayın. Not: Bu, bu pencereyi açmanın bir kısayoludur.
c. Ağ Bağlantıları penceresini görüntülemek için sol bölmede Bağdaştırıcı ayarlarını değiştirin
e. Sistem tepsinizi inceleyin. Kablosuz Ağ Bağlantısı simgesinin yerini Kablolu Ağ simgesi alır. Bu simge, ağ bağlantısı için kablolu NIC'nizi kullandığınızı gösterir.
Not: Her iki NIC de etkinse, Kablosuz Ağ simgesi görüntülenir.
2. Adım: Kablolu Ağ simgesini kullanın.
a. Kablolu Ağ simgesine tıklayın. Kablosuz SSID'ler artık bu açılan pencerede görüntülenmez, ancak yine de buradan Ağ ve Paylaşım Merkezi'ne erişmeye devam edebilirsiniz.
b. Sırasıyla Ağ ve Paylaşım Merkezini Aç bağlantısına > Bağdaştırıcı ayarlarınızı değiştirin'e tıklayın ve Kablosuz Ağ Bağlantınızı Etkinleştir'in. Kablosuz Ağ simgesinin yerini, sistem tepsinizdeki Kablolu Ağ simgesi alır.
3. Adım: Ağ Sorunu simgesini tanımlayın.
a. Ağ Bağlantıları penceresinde hem Kablosuz Ağ Bağlantısı hem de Yerel Alan Ağı Bağlantısı'nı devre dışı bırakın.
Bilgisayarın ağ bağlantısı sorununu gidermesi için kırmızı X'e tıklayabilirsiniz. Sorun giderme işlemi, ağ sorununu sizin için çözmeyi dener.
d. Sorun giderme NIC'lerinizden birini etkinleştirmediyse, bilgisayarınızın ağ bağlantısını geri yüklemek için bunu manuel olarak yapmalısınız.
Not: Bir ağ adaptörü etkinse ve NIC tarafından ağ bağlantısı kurulamıyorsa, sistem tepsisinde Ağ Sorunu simgesi görüntülenir.
Bu simge görünürse, bu sorunu Adım 3c'deki gibi giderebilirsiniz.
Değerlendirme
Bir bilgisayarda neden birden fazla NIC'yi etkinleştirirsiniz?
_______________________________________________________________________________________
_______________________________________________________________________________________
