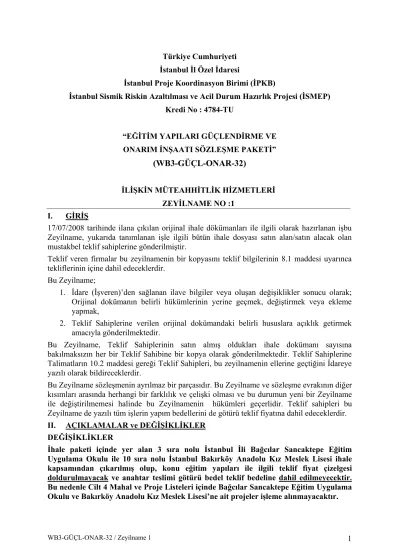

EĞİTİM YAPILARI GÜÇLENDİRME VE ONARIM İNŞAATI SÖZLEŞME PAKETİ (WB3-GÜÇL-ONAR-32) İLİŞKİN MÜTEAHHİTLİK HİZMETLERİ ZEYİLNAME NO :1

(1)

Türkiye Cumhuriyeti İstanbul İl Özel İdaresi

İstanbul Proje Koordinasyon Birimi (İPKB)

İstanbul Sismik Riskin Azaltılması ve Acil Durum Hazırlık Projesi (İSMEP) Kredi No : 4784-TU

“EĞİTİM YAPILARI GÜÇLENDİRME VE ONARIM İNŞAATI SÖZLEŞME PAKETİ”

(WB3-GÜÇL-ONAR-32)

İLİŞKİN MÜTEAHHİTLİK HİZMETLERİ ZEYİLNAME NO :1

I. GİRİŞ

17/07/2008 tarihinde ilana çıkılan orijinal ihale dökümanları ile ilgili olarak hazırlanan işbu Zeyilname, yukarıda tanımlanan işle ilgili bütün ihale dosyası satın alan/satın alacak olan mustakbel teklif sahiplerine gönderilmiştir.

Teklif veren firmalar bu zeyilnamenin bir kopyasını teklif bilgilerinin 8.1 maddesi uyarınca tekliflerinin içine dahil edeceklerdir.

Bu Zeyilname;

1. İdare (İşveren)’den sağlanan ilave bilgiler veya oluşan değişiklikler sonucu olarak;

Orijinal dokümanın belirli hükümlerinin yerine geçmek, değiştirmek veya ekleme yapmak,

2. Teklif Sahiplerine verilen orijinal dokümandaki belirli hususlara açıklık getirmek amacıyla gönderilmektedir.

Bu Zeyilname, Teklif Sahiplerinin satın almış oldukları ihale dokümanı sayısına bakılmaksızın her bir Teklif Sahibine bir kopya olarak gönderilmektedir. Teklif Sahiplerine Talimatların 10.2 maddesi gereği Teklif Sahipleri, bu zeyilnamenin ellerine geçtiğini İdareye yazılı olarak bildireceklerdir.

Bu Zeyilname sözleşmenin ayrılmaz bir parçasıdır. Bu Zeyilname ve sözleşme evrakının diğer kısımları arasında herhangi bir farklılık ve çelişki olması ve bu durumun yeni bir Zeyilname ile değiştirilmemesi halinde bu Zeyilnamenin hükümleri geçerlidir. Teklif sahipleri bu Zeyilname de yazılı tüm işlerin yapım bedellerini de götürü teklif fiyatına dahil edeceklerdir.

II. AÇIKLAMALAR ve DEĞİŞİKLİKLER DEĞİŞİKLİKLER

İhale paketi içinde yer alan 3 sıra nolu İstanbul İli Bağcılar Sancaktepe Eğitim Uygulama Okulu ile 10 sıra nolu İstanbul Bakırköy Anadolu Kız Meslek Lisesi ihale kapsamından çıkarılmış olup, konu eğitim yapıları ile ilgili teklif fiyat çizelgesi doldurulmayacak ve anahtar teslimi götürü bedel teklif bedeline dahil edilmeyecektir.

Bu nedenle Cilt 4 Mahal ve Proje Listeleri içinde Bağcılar Sancaktepe Eğitim Uygulama

(2)

A. GENEL AÇIKLAMALAR

1. Bünyesinde birden fazla bloğu bulunduran okullarda güçlendirme yapılmayan bloklarda eğitimin devamını sağlamak için yüklenici gerekli tüm önlemleri alacaktır.

Güçlendirme yapılmayan bloklarda ısıtma sistemi, elektrik, su, vs. eğitim dönemi boyunca faal olarak tutulmak zorundadır. Yüklenici tarafından şartnamelerde belirtildiği üzere bloklar arası paravan ve benzeri tedbirlerle gerekli güvenliği ve eğitim faaliyetlerinin emniyetle sağlanmasını temin ile mükelleftir.

2. Okul binalarında mevcutta bulunan her türlü zayıf ve kuvvetli akım elektrik tesisatları (data hatları, ses ve görüntü sistemi hatları, yangın ihbar sistemi hatları, elektrik panoları, klima tesisatları vs.), laboratuarlarda bulunan sıhhi tesisat hatları güçlendirme imalatlarının tamamlanmasını müteakip mevcut haline getirilerek çalışır vaziyette teslim edilecektir.

3. Güçlendirme uygulamalarından dolayı meydana gelecek onarımlarda kullanılacak malzemeler hali hazırda yerinde bulunan malzemeler (aksi belirtilmediği sürece) ile aynı olacaktır.

4. Projeler ile mevcut durum arasında malzeme konusundaki uyumsuzluklarda zeyilnamelerde belirtilmemiş ise mevcut duruma uyulacaktır.

5. Güvenlik açısından koridorlarda veya sınıflarda dışarıdan geçen elektrik kabloları ya duvar içine gömülecek veya güvenli bir şekilde kablo tavası veya kablo kanalı ile muhafaza altına alınacaktır.

6. İhale dokümanları, projeler, zeyilname vb. dokümanlarda yer alan poz numaraları imalatın birim fiyat tariflerindeki esaslara göre uygulanması için yazılmıştır.

Ödemelerde birim fiyatlar kullanılmayacak olup, iş anahtar teslimi götürü bedeldir.

7. Bu zeyilnamede belirtilen imalatlar ile ilgili her türlü maliyet ve bedel, anahtar teslimi götürü bedel teklif fiyatına dahil edilecektir.

8. Kalıpta kullanılan tie-rod delikleri betonarme imalatı tamamlandıktan sonra sıva imalatına geçilmeden su geçirimsiz kimyasal harç ile doldurulacaktır.

9. Dış cephe duvarlarında güçlendirme perdesi gelen WC mahallerinde aşağıdaki detaya göre 100/50 ebadında pencere boşluğu bırakılacak ve PVC pencere doğraması, ısıcam, denizlik, parapet imalatları yapılacaktır. YM (Yeni Menfez) uygulanmayacaktır.

(3)

10. Yığma binalarda 5,5 m’den ve daha fazla açıklığı olan duvarların düşey hatıllarının olup olmadığını kontrol edecek ve olmadığı tespit edilirse müşavir tarafından belirtilen şekilde 4 m’de bir düşey hatıllar uygulanacaktır. Ayrıca bina köşe açıklıklarındaki pencerelerin yönetmeliklere uygunluğu kontrol edilecektir. Proje Müdürü onayı ile gerekli görülen pencereler kapatılarak yönetmeliğe uygun hale getirilecektir.

B. İMALATLAR İLE İLGİLİ AÇIKLAMALAR 1. Genel Onarım İşleri

a) Projelerde gösterilsin veya gösterilmesin tüm okullardaki kırık basamak, limonluk ve süpürgelikler mevcut malzemeye uygun malzeme ile tamir edilecektir.

b) Güçlendirme perdesi imalatı sebebiyle onarılacak tüm okullarda tretuvar ve kaplama malzemesi güçlendirme imalatları tamamlandıktan sonra mevcuduna uygun hale getirilecektir.

c) Tüm okullarda güçlendirme imalatlarından dolayı zarar verilen veya sökülen döşeme kaplamaları mevcut malzemeye uygun malzeme ile kaplanacaktır. Bu kısımlarda mimari projelerde yeni bir kaplama öneriliyorsa yapılan tamiratın üzerine yeni malzeme (laminat, halı, PVC vb.) ile kaplama yapılacaktır.

d) Tüm okullar için, mimari projelerde özel poz olarak tanımlanan laminat parke imalatında Taber testi değeri minimum 12,000 devir evsafındaki malzeme kullanılacaktır.

e) Duvarlardaki mevcut lambriler, seramik, taş vs. aynen muhafaza edilecek hasarlı olanlar varsa onarılacak veya yenilenecektir.

(4)

f) Sınıflardaki tüm elbise askılıkları mevcut duruma uygun olarak aluminyum malzemeden yapılmış asklıklarla yenilecektir. Askılar vida ile montajı yapılabilecek tipte ve en az mevcutta bulunan adette olacaktır.

g) Dilatasyon derz profilleri 18.351/A, 18.353/A, 18.354/A pozlarına uygun olarak yapılacaktır. Su sızmasını engellemek için bloklarda derz iptal edilerek birleştirme yapılasa dahi dilatasyon olan yerlere profil konulacaktır.

h) Güçlendirmeden dolayı zarar verilen korkuluk, parmaklık vs. aksam yenilenecektir. Merdiven kovası yanında en üst katta, kat döşemesinden tavana kadar demir korkuluk yapılacaktır ve tüm aksam boyanacaktır.

i) Üst kata çıkan merdivenlerden kaplaması olmayanlar alt katlardaki kaplamaya uygun malzeme ile kaplanacaktır.

j) Mahallerde yer alan kartonpiyer ve asmatavanlar, güçlendirme imalatları sırasında bozulmaları veya zarar görmeleri halinde orijinaline uygun olarak aynen yapılacaktır.

2. İç - Dış Boya ve Duvar Kaplama İşleri

a) Tüm bina içi mahallerin duvarları proje ve mahal listelerinde gösterilmese dahi mevcuda uygun malzeme ile boyanacaktır. Boya imalatından önce tüm çatlak, kırık ve bozuk yüzeyler şartnamelere uygun olarak tamir edilecektir.

b) Bina iç ve cephesindeki tüm mevcut demir imalatlar (bina içerisinde ve cephede bulunan) 25.015/1 pozuna uygun boyanacaktır.

c) Tüm binaların dış yüzeylerinde görülen sıva kabarmaların giderilmesi, kaplaması tamiri, ve boyası yapılacaktır. Ayrıca kaplama cinsine göre (mozaik, tuğla, cam mozaik vb.) olan cephelerde ise mevcuda uygun imalat yapılacaktır.

3. Korozyon Kontrolu

a) Tüm yapılardaki zemin kat dış kolonları (varsa bodrum ve zemin kat) ve ıslak hacimlere komşu kolonlarda korozyon kontrolu yapılacaktır. Kolon dipleri açılarak donatı açığa çıkarılacak ve Proje Müdürü ile birlikte yapılacak inceleme neticesinde korozyon sorunu görülen kolonlarda İnşaat İşleri Özel Teknik Şartnamesi’nin 2.12. maddesine göre imalat yapılarak korozyon önlenecektir. Aynı işlem (iç kolonlarda korozyon önleme işlemi) tüm katlarda yapılacaktır. İmalatın yapılması sırasında kolonun çevresindeki tüm kiriş ve döşemeler çelik iskele ile askıya alınacaktır.

b) Alt kata sızıntı yaptığı tespit edilen tüm ıslak hacimlerde çevre kiriş ve kolonları korozyon açısından kontrol edilecek ve gerekirse Proje Müdürünün talimatı ile korozyon önleyici çalışma yapılacaktır. Kirişlerde de kolonlar için önerilen imalat aynen yapılacaktır.

c) Güçlendirme ve onarım – iyileştirme işleri sırasında donatısı erimiş WC ve ıslak hacim döşemelerine rastlanması halinde Proje Müdürünün onayı ile döşemeler güçlendirilecek veya tamamen kırılarak yeniden imal edilecektir.

(5)

4. Islak Hacimler

a) Güçlendirme işleri nedeniyle hasar gören veya mevcudunda kullanılanamaz vaziyette bulunan veya projelerde yenilenecek diye belirtilen tüm ıslak hacimlerde tüm tesisat yatay ve düşey boru ile aksamı Proje Müdürlüğü tarafından onaylanan malzemeler ile yenilenecek ve tüm yeni musluklar küresel tip olacaktır.

b) Güçlendirme perdesinden dolayı döşeme kaplaması sökülen veya alt kata sızıntı olan ıslak mekanlarda projesinde belirtilmese dahi döşeme kaplaması ve tesviye tabakasının komple sökülmesi, yeni tesviye tabakası (27.581) ve 18.465/3 pozuna uygun yapıştırma su izolasyonu yapılarak ve bunun üzerine de mevcuduna uygun seramik döşeme kaplaması yapılacaktır. Mevcut döşeme kaplaması mozaik olan mahallerde 26.192/1 pozuna uygun döşeme kaplaması yapılacaktır.

c) Mekanik tesisat projeleri sıhhi tesisat kolon şemalarında tesisat yenilenmesi öngörülen mahallerde duvarlardaki fayanslar kırılacak tesisat imalatları tamamlandıktan sonra 26.1941/1 pozuna uygun olarak yenilenecektir.

5. Kapı, Pencere ve Doğrama İşleri

a) İhale kapsamında yer alan tüm okullardaki yenilenmeyecek olan kapılar kontrol edilecek, çalışmayan, kırılmış ve bozulmuş olanlar onarılarak çalışır hale getirilecektir. Bu işlem ahşap kasalı mevcut kapılarda kasanın tamamen sökülüp atılması ve yeniden çelik kasa ve ahşap veya laminat kanat yapılması (Özel Teknik Şartname madde 3.2.7) şeklinde yapılacaktır. Çelik kasalı kapılarda ise kasa sökülerek dışa açılır hale getirilecektir. Mevcut kapı kanatlarından onarılması mümkün olmayan kanatlar kilit yeri parçalanmış menteşe tutturma yerleri kopmuş vb. Proje Müdürünün onayı ile yenilenecektir.

b) Tüm okullarda, mevcut ve yeni yapılan kapılara 40 cm yükseklikte paslanmaz çelik levhadan tekmelik ve stoper yapılacaktır. Tekmelikler tekniğine uygun olarak yapıştırılacak ve vidalanacaktır.

c) Tüm dış cephe giriş demir kapıları dışa açılır hale getirilecektir. Bu kapıların kanatları dışa 180 derece açılır şekilde imalat yapılacaktır. Camların önüne dıştan çarpmaya karşı parmaklık yapılacaktır. Paslanan saç ve profiller kapı karkası bozulmadan sökülerek yenilenecektir.

d) Tüm okullarda değiştirilmeyecek olan mevcut pencere ve kapılardaki kapı kolu, ispanyolet, izolasyon fitili, stoper, kırık cam, silikon vb. ile ilgili eksiklikler ve kusurlar giderilerek kapı ve pencereler çalışır hale getirilecektir.

e) Projelerde belirtilmese dahi yenilenmiş veya mevcut derslik, ana giriş kapıları, kütüphane, çok amaçlı salon, öğretmenler odası, laboratuar gibi topluluk tarafından kullanılan mahallerdeki kapıların tamamı dışa açılacaktır.

f) Yeni yapılacak pencere doğramalarında mahal listesinde gösterilmese dahil mevcuduna uygun denizlik ve parapet yapılacaktır.

(6)

6. Elektrik ve Mekanik Tesisat İşleri

a) Elektrik ve mekanik tesisat projelerinde gösterilen tüm imalatlar yeni imalatlardır ve aynen yeni malzeme ile yapılacaktır. Mevcut malzeme kesinlikle kullanılmayacaktır.

b) Güçlendirmeden dolayı etkilenen tüm elektrik boruları, kabloları, desant ve planşe işlerinde kullanılan borular yenilenecek, tüm kasalar, buatlar, anahtar ve prizler değişecek, radyatör, ısıtma boruları vs elden geçecek, kullanılmayacak durumda olanlar yenisi ile değiştirilecektir. Sağlam olanların bakımı boyası yapılarak yerine yerleştirilecektir.

c) Binalardaki tüm mevcut hasarlı veya bozuk olan tüm elektrik prizleri, buatlar, anahtarlar, armatürler, lambalar, vb. yenileri ile değiştirilecektir.

d) Tüm imalatların tamamlanmasını müteakiben kalorifer radyatör ve borularında biriken kirecin çözülmesi için 1/10 oranında, Proje Müdürü tarafından onaylanmış kireç çözücü katılarak sistem 3 kez en az 4’er saat çalıştırılarak devridaim yaptırılacaktır. Bu işlemin sonucunda oluşan sızıntı ve kaçaklar usulüne uygun olarak tamir edilerek tıkanacaktır.

e) Projede aksi belirtilmediği sürece, okullarda yangın alarm cihazları, yangın dolapları (tüplü ve yeni tip) ve yangın hortumları kontrol edilecek, kusurlu ve eksik olanlar yenilenecek, yangın söndürme sistemi çalışır hale getirilecektir.

f) Güçlendirme perdelerine denk gelen yerlerdeki su ve doğalgaz sayaçları usulüne uygun olarak sökülecek ve imalatın tamamlanmasından sonra tekrar monte edilerek çalışır hale getirilecektir.

g) Projesinde veya mevcudunda sıva üstü olan Elektrik Panosu veya yangın dolapları duvara gömülecek, betonarme perde üzerinde görünenler uygun tuğla duvarlara taşınacak gerekli tadilatlar yapılarak hizmete alınacaktır. Genişliği kurtarmayan yangın dolapları ilave duvar örülerek duvar içine alınacaktır.

h) Kazan dairesinde bulunan kazan, hidrofor, pompa vb. mekanik aksamın varsa arızaları giderilecek ve çalışır halde teslim edilecektir.

i) Kompanzasyon tesisatı bulunmayan okullarda yürürlükteki şartnamelere göre kompanzasyon panosu yapılarak buna göre ana panoda gerekli düzenlemeler yapılacaktır.

j) Tüm binalarda elektrik tesisatı topraklama ölçümleri yapılacaktır. Yetersiz olanlar uygun hale getirilecek topraklaması bulunmayan binaların topraklama tesisatı yapılacaktır.

k) Ana pano tek hat şemaları yüklenici tarafından çizilerek proje müdürlüğüne onaylattırılacak ve gerekli imalatlar buna göre yapılacaktır.

l) Mekanik tesisat projesi sıhhi tesisat ve kalorifer tesisatı kolon şemasında görülen tüm imalatlar yeni yapılacaktır. Ancak aksi belirtilmedikçe radyatörler yenilenmeyecek, radyatörlerin demontajı yapılarak arızaları giderildikten sonra montajı yapılacaktır. Ayrıca cihaz listesinde belirtilen cihazlar yeni olarak yapılacaktır.

(7)

7. Çatı İşleri

a) Proje ve mahal listelerinde bulunmasa dahi tüm çatı örtülerinden kiremit olanlar aktarılacak, alüminyum, saç vs. imalatlardan kırılmış, kullanılmayacak durumda ve yırtılmış olan malzemeler sökülerek yenilenecektir. Ahşap veya demirden imal edilmiş olan oturtma çatılarsa dikme mahya kuşaklama mertek, yastık vb elemanlarda çürüyen ve deforme olan malzemeler değiştirilecek eksik olanlar tamamlanacak çatı tabliyesine bağlanmamış dikmeler çatıya bağlanacaktır. Proje ve mahal listesinde yenilenmesi öngörülmemiş yağmur borusu oluk ve dere malzemelerinden kırılmış ve bozulmuş olanlar yenilenecektir.

b) Tüm binalarda çatı aralarında yer alan tüm makine, ekipman ve tesisat projeye uygun olarak sökülecek ve yeni sistem imal edildikten sonra şartnameye uygun olarak nakledilerek çatı arası temizlenecektir.

c) Güçlendirme perdesi çatı tabliyesine kadar çıkan teras çatılarda 18.466/1 pozuna uygun komple su yalıtımı yapılacaktır.

8. Çevre İşleri ve Diğer İşler

a) Bir bloğunda güçlendirme, diğer bloğunda yıkım yapılacak olan okullarda yıkım işleri güçlendirme yapılacak okulun kapsamında kabul edilerek yıkım işlemi götürü bedele dahil olarak yapılacaktır. Yıkım işlemi mevcut temelin sökülmesi dahil olmak üzere yapılacak, oluşan çukur stabilize dolgu ile sıkıştırılarak doldurulacak ve okulun bahçesinin malzemesi ile kaplanacaktır.

b) Ana binaya bitişik olarak yapılmış olan mevcut kantin, depo, oda, sınıf, garaj, anasınıfı, spor salonu, proje odası, laboratuvar, vb. prefabrik, betonarme, yığma ve/veya konteyner yapıların, onarım ve güçlendirme imalatlarının yapılması sırasında kaldırılması, taşınması veya sökülmesi gerekiyorsa güçlendirme ve onarım inşaatlarının tamamlanmasını müteakiben mevcut durumuna uygun olarak eski haline getirilmesi gerekmektedir. Ancak her durumda bu yapıların da onarım işleri ana binalardaki standartlarda yapılacaktır.

(8)

OKULLARA ÖZEL AÇIKLAMA VE DEĞİŞİKLİKLER : 1. BAĞCILAR-AKŞEMSETTİN LİSESİ

ZEMİN VE NORMAL KATLAR:

• Z16 Öğretmenler odası zemin döşemesi yeni laminat kaplama yapılacaktır.

• Bütün dersliklerde internet kablo bağlantısı ve akıllı tahta olarak tabir edilen yazı tahtaları mevcuttur. Bunların Yüklenici tarafından özenle muhafazası ve sistemin çalışır halde okul idaresine eksiksiz teslimi gerekmektedir. Bunu temin için ilaveten alınması gerekecek her türlü tedbirler yüklenicinin sorumluluğundadır.

• Z01 Konferans salonu sahnesi yeni PVC kaplama yapılacak ve 5B kolon dibinden sahneye çıkış için 90/210 ebadında şartnamesine uygun yeni kapı takılacaktır.

• 211 nolu mahal zemini antistatik şartnamesine uygun yeni PVC ile kaplanacaktır.

• 203 nolu mahal kapısı şartnamesine uygun yeni kapı olarak yapılacaktır.

• 207 mahal zemini şartnamesine uygun yeni seramik kaplama yapılacaktır

• 302 ve 306 mahal tabanları mevcutta seramik kaplamadır

• 307 nolu mahal tabanı şartnamesine uygun yeni seramikle kaplanacak.

• Mevcut ana tablo demonte edilecek, hiçbir malzemesi kullanılmayacak yeni ana tablo yapılacaktır.

• Mevcut sayaç demonte edilecek yerine aktif reaktif ve kapasitif elektronik sayaç monte edilecek ve bununla ilgili abonelik işleri yapılacaktır.

• 33.9 Kvar kompanzasyon tesisatı yapılacak, tek fazı, iki fazı ve üç fazı kompanze edebilen 12 kademeli reaktif güç rölesi kullanılacaktır.

• Zemin katta Z10 mahallindeki ve diğer katlarda Sınıflardaki , koridorlar ve wclerdeki mevcut armatürler ve komütatör anahtarlar demonte edilecek, yeni armatürler ve komütatör anahtarlar monte edilecektir.

2. BAĞCILAR-FİRUZAN SADIKOĞLU İÖO GENEL

• Z17 mahallinde bulunan bilgisayar odası 302 nolu mahale taşınacağından Z17de mevcut ups, ups tablosu, rack kabin, sıvaüstü kanallar, kablolama ve prizler demonte edilerek 302 nolu mahale yeniden monte edilecektir. Z17 de mevcut ups tablosu kolon tesisatı iptal edilerek ana tablodan 302 nolu mahale yeniden ups tablosu için kolon hattı çekilecektir.

(9)

• Tüm kat tabloları demonte edilecek ve yeni kat tabloları yapılacaktır ZEMİN VE NORMAL KATLAR

• Z17 Bilgisayar odası İdarece belirlenecek (mahal 302) aynı ebatta bir başka derslikte yapılacaktır. Bu mahalle mevcutta Z13’te olan öğretmenler odası yapılacaktır. Z13 ise ikinci ana sınıfı olarak düzenlenecektir. Z17 de oluşturulan öğretmenler odasının Zemin döşemesi şartnamesine uygun yeni laminat parke kaplanacaktır. 302 mahalde oluşturulacak Bilgisayar laboratuvarının taban döşemesi şartnamesine uygun yeni antistatik PVC kaplanacaktır

• Kazan dairesi için 10-11 aksları arasında 150/210 ebadında dışa açılır demir kapı yapılacaktır. Bu akslar arasından 1.50mt genişliğindeki kısım hizmetli lojmanına Banyo-WC olarak katılmış durumdadır. Bu banyo-WC’nin yer ve duvarları şartnamesine uygun yeni seramik kaplama yapılacaktır.

• Ana sınıfı mahallerine hizmet verecek, Proje Müdürlüğünce onaylanacak yerleşime göre Ana sınıfı öğrencileri için (Kız + Erkek WC ve Lavabo) tuvaletler yapılacaktır.

Aşağıda fikir projesi niteliğinde mimari çizimi verilmiştir. Yüklenici bu çizim örnek olmak üzere Okul İdaresinin taleplerini göz önüne alarak hazırlayacağı projeyi Proje Müdürüne onaylattıktan sonra imalata geçecektir.

(10)

• 8 aksı B-C arasına; ana okulunu ilköğretimden ayırmak için şartnamesine uygun yeni PVC camekanlı kapı yapılacaktır.

• Bina dışında 12 aksı bitişiğinde Kapalı depo mevcuttur. Bu akstaki güçlendirme imalatı sonunda aynen muhafaza edilecektir.

• Binanın 12 aksının bulunduğu cephenin iç duvarlarına tüm katlarda ve tüm mahallerde şartnamesine uygun antibakteriyel küf önleyici boya tatbik edilecektir.

3. BAĞCILAR- TÜRK İSVEÇ KARDEŞLİK İ.Ö.O.

• Z01 mahalline ait sahne mahalline sahne giriş kapısı yeri açılacak ve şartnamesine uygun 90/210 yeni kapı takılacaktır.

• Z03 mahallindeki WC, zemin kat planında gösterildiği biçimde değil, 2. ve 3. kat projelerindeki WC ler gibi yeniden yapılacaktır.

• Ana sınıfı mahallerine hizmet verecek, Proje Müdürlüğünce onaylanacak yerleşime göre Ana sınıfı öğrencileri için (Kız + Erkek WC ve Lavabo) tuvaletler yapılacaktır.

Aşağıda fikir projesi niteliğinde mimari çizimi verilmiştir. Yüklenici bu çizim örnek olmak üzere Okul İdaresinin taleplerini göz önüne alarak hazırlayacağı projeyi Proje Müdürüne onaylattıktan sonra imalata geçecektir.

.

• Z08 mahali 11-12 aksı arasından 150/210 ebadında dışa açılır demir kapı yapılacak.

• 113 ve 214 nolu mahallerde duvarlar mevcudunda duvar kağıdı olup mevcuduna uygun yenileme yapılacak.

(11)

• 413 mahalli döşemesi mevcudunda PVC kaplamadır.

• Tüm kat tabloları demonte edilecek ve yeni kat tabloları yapılacaktır.

4. BAĞCILAR – ZEYNEP BEDİA KILIÇLIOĞLU İ.Ö.O.

• Binanın yan cephesine bitişik bulunan kantin binasının perde imalatı esnasında zarar görebilecek kısmı tüm imalatlar tamamlandıktan sonra tekrar usulüne/aslına uygun biçimde onarılacak.

• Z01 mahallindeki eski hidrofor yenisi ile değiştirilecektir.

• Z01 mahallinde bulunan eski kazan ve gereksiz tesisatı sökülecektir.

• 210 mahalline ait bilgisayar odasının kapısı yeni çelik kapı olarak yapılacaktır. Aynı mahalde akıllı tahta olarak tabir edilen eğitim sistemini korunmak demonte ve montesinin yapılıp çalışır vaziyette okul idaresine teslim etmek yükleniciye aittir.

• Kazan dairesi tablosu demonte edilecek ve yeni sıvaüstü tablo yapılacaktır.

5. BAKIRKÖY – CUMHURİYET İ.Ö.O.

• 8 Aksında B13- B14 arasında geçiş C-D duvarından sağlanacaktır.

• B14 –B15 mahalleri arasında duvar kaldırılarak tek mahal (arşiv) haline getirilecektir.

Mahalde mevcutlara uygun gereken her türlü onarım/yenileme yapılacaktır. (Tesisatlar dahil)

• B13 mahallindeki mevcut kazan sökülerek okul idaresine teslim edilecektir.

• B13 mahalli kazan dairesinin tabanı şartnamesine uygun yeni seramik olarak yapılacaktır.

• Kazan dairesinde bulunan doğalgaz havalandırma bacası İGDAŞ şartnamesine uygun hale getirilecektir.

• D aksı 12- 13 aksları arasında bulunan kırangulezin içerisi doldurularak üstü betonlanacaktır.

• Bina çevresindeki tüm kırangulezlerin yağmur suyu giderleri kontrol edilerek çalışır hale getirilecek ve duvarları mevcuduna uygun boyanacaktır.

(12)

• B01 depo mahalindeki eski sahne güçlendirme imalatlarına başlamadan önce demonte edilecektir. Bu malzeme ile yeni sahne aynı şekilde oluşturulacak ve bunun için gereken her türlü onarım/yenileme yapılacaktır.

• B17 yeni çok amaçlı salon tabanı mevcudunda 3-6 A/B aksları arasında seramik kaplamadır. Bu mahalin zemin kaplamasının tamamı mevcuttaki seramik kaplamaya uygun olarak onarılacak, seramik olmayan kısımları bu seramiğe uygun olarak kaplanacaktır.

• A-D 12-15 aksları arasındaki ana sınıfı mahallerinde PM ce uygun görülen yere, mutfak ve 2 erkek, 2 kız WC ve 1 pisuvar ile 2 lavabodan oluşan WC – lavabo mahalli oluşturulacaktır bu mahaller okul idaresinin de görüşleri alınarak yüklenici tarafından hazırlanıp sunulacak ve PM’ce onaylanacak projeye göre her türlü tesisatları çekilmiş halde yapılacaktır.

• Z11 ve Z12 mahalleri arasındaki duvar kaldırılarak tek mahal haline dönüştürülecektir.

Sökülen duvar üzerinde bulunan kat panosu uygun yere alınacaktır. Bu mahalde mevcut bant pencere yerine; 150/160 ebadında 3 adet gerekli tadilatlar yapılarak PVC pencere takılacak. Bu mahal için C aksı 11-12 arası ahşap bölme sökülerek yeni tuğla duvar örülecektir.

• Projede yıkılması istenilen zemin kat 4 aksı A-B arasındaki duvar yıkılmayacaktır.4-5 ve A-B aksları arasındaki bu mahal memur odası olarak düzenlenecektir. 3 aksı A-B arasındaki mevcut duvar yıkılarak 2-4 A-B aksları arası müdür odası olarak düzenlenecektir. Mevcut müdür odasındaki ahşap duvar lambrileri sökülerek muhafaza edilecek ve yeni müdür odasında aynı amaçla kullanılacaktır. Yeni müdür odasına 2B kolonu yanında değil, 4B kolonu yanından 100/210 ebadında şartnamesine uygun yeni giriş kapısı yapılacaktır.

• Z18 mahali kapısı yeni çelik kapı yapılacaktır.C aksı 1-2 arasındaki duvar üzerinde bant pencere kaldırılarak duvar örülecektir.

• 102 ve 202 mahali mevcut girişi kapatılmayacak aynen muhafaza edilecektir.101 ve 201 mahali girişi için 102-202 nolu mahalden projede gösterilen biçimde yeni örülmesi planlanan duvar uygulanmayacak, yapılması planlanan giriş için yıkılması gereken duvar aynen korunacak ve 101 ve 201 nolu mahallere 4B kolonu bitişiğinden koridor tarafından 100/210 ebadında şartnamesine uygun yeni kapı açılacaktır.

• Tüm kapı üstlerindeki mevcut kapıçekler aynen korunacaktır.

• Mevcut ana tablo ve kompanzasyon tablosu gömme tip olup tuğla duvarın sökülmesi nedeniyle demonte edilecek ve tablolar içindeki cihazlar yeniden sıva üstü yeni tablolara monte edilecektir.

• Zemin kat ve 1.kattaki bilgisayar odasındaki güçlendirilecek duvarlar üzerindeki sıva üstü kablo kanalları, UPS tablosu, rack kabin ve prizler demonte edilip duvarların yeniden yapılmasına müteakip yeniden kanallar ve prizler monte edilecektir.

• 1.ve 2 katta mimari değişikliklerden dolayı yeni armatür montajı, yeni aydınlatma sortisi imalatı yapılacaktır.

(13)

6. BAKIRKÖY – MUHİTTİN ÜSTÜNDAĞ İ.Ö.O.

• Z07 mahallerine ait yer döşemeleri projesinde seramik olarak görünmesine karşın mevcudu laminat parke olup güçlendirme sonrası şartnameye uygun onarılacaktır.

• Z14 mahali döşemesi şartnamesine uygun yeni seramik olarak uygulanacaktır.

• 106 mahaline ait şartnamesine uygun mevcut seramikler yenilenecektir

• 108 ve 109 mahalleri arasındaki sunta bölme kaldırılarak tek mahal haline getirilecek ve döşemesi yeni PVC kaplama, duvarları yeni plastik boya olarak uygulanacaktır.

• Binaya PM’ce uygun görülecek biçimde şartnamesine uygun yeni yangın dolapları yapılacak ve tesisatı çekilecektir.

• 206 nolu mahalde mevcut tezgah yıkılacak ve döşemedeki PVC kaplama şartnamesine uygun yenilenecektir.

• 204, 207 ve 210 nolu mahallerin döşemeleri şartnamesine uygun yeni PVC kaplama olarak uygulanacaktır.

• Hizmetli odasına ait sayaç ve sigortalar yeni bir tablo içine alınacaktır.

7. BAKIRKÖY – OSMANİYE İ.Ö.O.

• Zemin katta bulunan Z13 ve Z14 mahalleri arasında kalan koridorda mevcut PVC kaplama şartnamesine uygun yenisiyle değiştirilecektir.

• Z08 mahali döşemesi şartnamesine uygun yeni PVC ile kaplanacaktır.

• Tüm kat panoları (Elektrik) yenilenecektir.

• Projesinde tüm katlarda değişimi istenilen yangın dolaplarından, 3. katta bulunanlar mevcudunda yeni olduğundan aynen korunacaktır.

• Mevcut ana tablo gömme tip olup tuğla duvarın sökülmesi nedeniyle demonte edilecek ve tablo içindeki cihazlar yeniden sıva üstü yeni tabloya monte edilecektir.

8. BAKIRKÖY – SABRİ ÇALIŞKAN LİSESİ

• Okul binasına bitişik biçimde bulunan (Projede yıkım gösterilen) tek katlı kantin binası usulüne uygun biçimde yıkılacak, sökümden çıkan malzeme idareye teslim edilmek üzere uygun biçimde depolanacaktır. Yıkımdan sonra yapılması gereken her

(14)

• 104 nolu mahal döşemesi mevcutta PVC kaplamadır yerine şartnamesine uygun yeni ahşap laminat parke yapılacaktır.

• Z05 ve 205 mahalleri tabanı projesinde PVC kaplama onarımı gözükmekte olup, mevcudunda laminat kaplamadır. Onarım buna göre yapılacaktır.

• Projelerde 202 ve 302 nolu mahallere ait tefrişat ters çizilmiş olup, 302 mahaline ait WC 202 mahalinde, 202 mahalindeki WC 302 mahalindedir.

• Kazan dairesi tablosu demonte edilecek ve yeni sıvaüstü tablo yapılacaktır.
