İLK ÇİZİM TARİHİ REVİZYON TARİHİ ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ BİRİMİ
REVİZYON SAYISI: 0
18.01.21
ÇİZİM NO: RB-JB-001-0 MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-

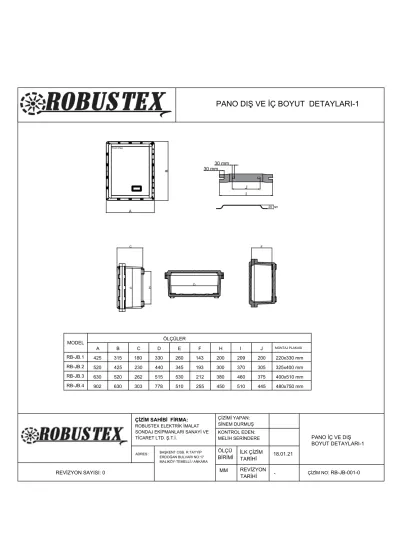

PANO İÇ VE DIŞ BOYUT DETAYLARI-1
PANO DIŞ VE İÇ BOYUT DETAYLARI-1
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
Front View
J I 30 mm 30 mm
20 mm A
B
C
E H
MODEL
A B C D E F I J
ÖLÇÜLER
D
RB-JB.4 RB-JB.3 RB-JB.2
RB-JB.1 425 315
F
520 425 230 440 345 193
630 520
902 630 303 778 510 255
MONTAJ PLAKASI
480x750 mm H
180 330 260 143 200 209 200 220x330 mm
300
515 530 212 380
450 262
370 305 460 375 510 445
325x400 mm 400x510 mm
İLK ÇİZİM TARİHİ REVİZYON ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ
BİRİMİ 18.01.21
MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
PANO İÇ VE DIŞ BOYUT DETAYLARI-2 ROBUSTEX ELEKTRİK İMALAT
SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
B-B ENİNE KESİTİ A
B
D Vida özelliği: M12 Alyen Başlı
Diş Boyu:50 mm
(MONTAJ PLAKA VİDASI) Vida özelliği: M6 Yıldız Başlı Diş Boyu:15 mm
Delik Boyu:18 mm
(MONTAJ AYAĞI VİDASI) Vida özelliği:M12 Yıldız Başlı Diş Boyu:25 mm
Delik Boyu:27 mm
38 mm
C
KAPAK
ALT GÖVDE
20 mm 12.5 mm
22 mm
28mm 8mm
20 mm
11 mm
3 mm 3 mm
DIMENSIONS
A B C D
RB-JB-1 315 264 40 142
RB-JB-2 425 370 52 191
RB-JB-3 520 462 62 206
RB-JB-4 628 550 110 220
İLK ÇİZİM TARİHİ REVİZYON TARİHİ ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ BİRİMİ
REVİZYON SAYISI: 0
18.01.21
ÇİZİM NO: RB-JB-003-0 MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
PANO KAPAK DETAYLARI
PANO KAPAK DETAYLARI
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE 902 mm
630 mm 85 mm
520mm
425 mm
520 mm
425 mm
315 mm
RB-JB-4 RB-JB-3
RB-JB-2 RB-JB-1
96 mm
97 mm
96 mm
98 mm 95 mm
95 mm
630 mm 100 mm
İLK ÇİZİM TARİHİ REVİZYON ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ
BİRİMİ 18.01.21
MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
PANO RAKOR VE KAPAK OPERATÖR MONTAJ AYRINTILARI-1 ROBUSTEX ELEKTRİK İMALAT
SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
A B C D
25 mm
A:Pako şalter, komütatör anahtar, vavien anahtar B: Acil Stop Butonu
C:Sinyal Lamba D: Buton
M32x1,5mm
30 mm
25 mm
M32x1,5mm KONTRA SOMUN
RAKOR DETAYI
ALT GÖVDE
KAPAK
KAPAK 28 mm
30 mm
ALT GÖVDE
>28mm
En fazla bir diş açıkta kalmalı
NOT: Kablo Rakorları pano üzerinde açılmış olan deliklerde en fazla bir diş açıkta kalıncaya dek sıkılmalıdır. NOT: Buton vb. mekanik hareket içeren operatörlerde kontra somon kullanılmalıdır.
İLK ÇİZİM TARİHİ REVİZYON TARİHİ ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ BİRİMİ
REVİZYON SAYISI: 0
18.01.21
ÇİZİM NO : RB-JB-005-0 MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
KAPAK OPERATÖR DETAYLARI-1
KAPAK OPERATÖR DETAYLARI-1
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
MOMENTARY PUSH BUTTON PILOT LIGHT
ON LOAD SWITCH STEP SWITCH CHANGE OVER SWITCH EMERGENCY STOP BUTTON BREAKER SWITCH
PLA-10 MOMENTARY PUSH BUTTON-BLACK
PLD-10 PILOT LIGHT-WHITE
Number of Poles
Amper Number of
Poles
Amper Number of
Poles
Amper PLC-S NC/NO
MUSHROOM PUSH BUTTON TWIST TO RELEASE
SRC-10
MECHANICAL BREAKER SWITCH -125A
PLA-20 MOMENTARY PUSH BUTTON-RED
PLD-20 PILOT LIGHT-RED
PRSC-220
PRSC-232 2
20
32 PRSC-C-220 2 20 PRSC-D-220 2 20
PLC-S NO/NO MUSHROOM PUSH BUTTON TWIST TO
RELEASE PLA-30
MOMENTARY PUSH BUTTON-GREEN
PLD-30 PILOT LIGHT-GREEN
PRSC-320
PRSC-332 3
20
32 PRSC-C-320 3 20 PRSC-D-320 3 20
PLC-S NC/NC MUSHROOM PUSH BUTTON TWIST TO
RELEASE PLA-40
MOMENTARY PUSH BUTTON-BLUE
PLD-40 PILOT LIGHT-YELLOW
PRSC-420
PRSC-432 4
20
32 PRSC-C-420 4 20 PRSC-D-220 4 20 PLC-S-F NC/NO
MUSHROOM PUSH BUTTON WITH KEY
PLA-50 MOMENTARY PUSH BUTTON-YELLOW
PLD-50
PILOT LIGHT-BLUE PRSC-463 4 63 PLC-S-F NO/NO
MUSHROOM PUSH BUTTON WITH KEY
PLA-60 MOMENTARY PUSH BUTTON-WHITE
PLC-S-F NC/NC MUSHROOM PUSH BUTTON WITH KEY 0
1
0 2
1 1 2
SRC
İLK ÇİZİM TARİHİ REVİZYON ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ
BİRİMİ 18.01.21
MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
KAPAK OPERATÖR DETAYLARI-2 ROBUSTEX ELEKTRİK İMALAT
SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
Kapağa operatörler için M 32 Delik açılmalıdır.
Kontra somun
İLK ÇİZİM TARİHİ REVİZYON TARİHİ ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ BİRİMİ
REVİZYON SAYISI: 0
18.01.21
ÇİZİM NO: RB-JB-007-0 MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
PANO İÇ VE DIŞ BOYUT DETAYLARI-1
PANO DIŞ VE İÇ BOYUT DETAYLARI-1
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
Kontaklar yan yana veya üst üste kullanılabilmektedir.
NC (Normally Closed) ve NO(Normally Opened) olmak üzere iki çeşit kontak yapısı bulunmaktadır.
0 1
0 1
60 mm
60 mm
60 mm 60 mm
Operatörler arası bırakılacak min mesafe 60 mm olmalıdır.
60 mm
İLK ÇİZİM TARİHİ REVİZYON ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ
BİRİMİ 18.01.21
MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
KAPAK OPERATÖR DETAYLARI-4 ROBUSTEX ELEKTRİK İMALAT
SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
>60 mm
Manyetik Şalter'in Hareket Alanından Minimum 60mm uzağına en yakın operatör konulabilir
.60mm 60mm
60mm
60mm
Kapakta Kullanılabilecek Maksimum Operatör Sayısı
TYPE M32
RB-JB-1 20
RB-JB-2 36
RB-JB-3 49
RB-JB-4 72
Diğer kapak operatörleri, aksi bir durum gerekmedikçe Kenar kesitlerine en az 60 mm uzaklıkta olmalıdır.
Kapak operatörleri arasında en az 60mm olmalıdır
.60 mm
İLK ÇİZİM TARİHİ REVİZYON TARİHİ ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ BİRİMİ
REVİZYON SAYISI: 0
18.01.21
ÇİZİM NO: RB-JB-009-0 MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
KAPAK OPERATÖR DETAYLARI-5
KAPAK OPERATÖR DETAYLARI-5
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
32 mm 32 mm
32 mm 32 mm
Diş Aralığı Mesafesi:
1.5 mm
Diş Aralığı Mesafesi:
1.5 mm
32 mm 32 mm
32 mm 32 mm Diş Aralığı Mesafesi:
1.5 mm
Diş Aralığı Mesafesi:
1.5 mm
Monofaze (20A) Prizlerde M20 Kablo Rakoru, Trifaze (32A) Prizlerde M25 Kablo Rakoru Kullanılmalıdır.
TYPE Maksimum Kullanılabilen Priz Sayısı
RB-JB-1 2
RB-JB-2 3
RB-JB-3 4
RB-JB-4 5
108 mm
İLK ÇİZİM TARİHİ REVİZYON ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ
BİRİMİ 18.01.21
MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
KAPAK OPERATÖR DETAYLARI-5 ROBUSTEX ELEKTRİK İMALAT
SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
İLK ÇİZİM TARİHİ REVİZYON TARİHİ ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ BİRİMİ
REVİZYON SAYISI: 0
18.01.21
ÇİZİM NO: RB-JB-011-0 MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
PANO RAKOR VE KAPAK OPERATÖR MONTAJ AYRINTILARI
PANO RAKOR VE KAPAK OPERATÖR MONTAJ AYRINTILARI
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
A
B
C
D>60mm
>60 mm
Manyetik Şalter'in Hareket Alanından Minimum 60mm uzağına en yakın operatör konulabilir.
60mm 60mm
60mm
60mm
Diğer kapak opertötleri, aksi bir durum gerekmedikçe Kenar kesitlerine en az 60 mm uzaklıkta olmalıdır.
Kapak operatörleri arasında en az 60mm olmalıdır.
M20 / 1/2'' : 50 mm M25 / 3/4'' : 55 mm M32 / 1'' : 60 mm M40 / 1''1/4 : 65 mm M50 / 1''1/2 : 75 mm M63 / 2'' : 80 mm
NOT:Pano alt ve üst gövdesinde deliklerle ilgili yapılacak herhangi bir revizyon EN 60079-19'a göre yetkili kişilerce yapılmalıdır.
NOT: Kablo Rakorları pano üzerinde açılmış olan deliklerde en fazla bir diş açıkta kalıncaya dek sıkılmalıdır.
Kenarlara açılabilen maximum delik sayıları
TYPE M20 / 1/2'' M25 / 3/4'' M32 / 1'' M40 / 1''1/4 M50 / 1'' 1/2 M63 / 2''
A B C A B C A B C D A B C A B C A B C
RB-JB-1 14 20 4 12 17 2 11 15 2 10 9 13 2 7 10 1 6 8 1
RB-JB-2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
RB-JB-3 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
RB-JB-4 14 20 4 12 17 2 11 15 2 10 9 13 2 7 10 1 6 8 1
İLK ÇİZİM TARİHİ REVİZYON ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ
BİRİMİ 18.01.21
MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
GÖVDEYE AÇILAN RAKOR DELİKLERİ DETAYLARI ROBUSTEX ELEKTRİK İMALAT
SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE M20 / 1/2" Kablo Rakor Delikleri
50 mm 60 mm
80 mm
M63 / 2" Kablo Rakor Delikleri M32 / 1" Kablo Rakor Delikleri
Rakor Delikleri Arasında Bırakılması Gereken Minimum Ölçüler
TYPE M20 / 1/2'' M25 / 3/4'' M32 / 1'' M40 / 1''1/4 M50 / 1'' 1/2 M63 / 2''
RB-JB-1 50 mm 55 mm 60 mm 65 mm 75 mm 80 mm
RB-JB-2 50 mm 55 mm 60 mm 65 mm 75 mm 80 mm
RB-JB-3 50 mm 55 mm 60 mm 65 mm 75 mm 80 mm
RB-JB-4 50 mm 55 mm 60 mm 65 mm 75 mm 80 mm
M25 / 3/4" Kablo Rakor Delikleri
M50 / 1 1/2" Kablo Rakor Delikleri M40 / 1 1/4" Kablo Rakor Delikleri
55 mm 65 mm
75 mm
İLK ÇİZİM TARİHİ REVİZYON TARİHİ ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ BİRİMİ
REVİZYON SAYISI: 0
18.01.21
ÇİZİM NO: RB-JB-013-0 MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
ALEV YOLU DETAYLARI
ALEV YOLU DETAYLARI
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE ÖLÇÜLER
A B C D E F G H I J K R
RB-JB-1 31 11 85 15 11 17 11 37 38 51
RB-JB-2 31 11 86 89 23 8 21 8 41 51
RB-JB-3 42 13 90 85 10 30 9 48 65
RB-JB-4 56 9 83 70 39 9 41 9 62 62 80
A B C
D
E F
H
G R
87,5
27,5
8,5 8,5 10 14
H
G
KISA KENAR GÖRÜNÜMÜ
R
E F
UZUN KENAR GÖRÜNÜMÜ
B A
HG
KÖŞE GÖRÜNÜMÜ
I K J
(Kısa Kenarda Alev Yolu)
(Köşelerde Alev Yolu)
(Kısa Kenarlarda Alev Yolu)
ALEV YOLLARI
39,5 51,5 J
I
NOT: Ölçüler mm cinsinden verilmiştir.
İLK ÇİZİM TARİHİ REVİZYON ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ
BİRİMİ 18.01.21
MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
PANO İÇ VE DIŞ BOYUT DETAYLARI-1 ROBUSTEX ELEKTRİK İMALAT
SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
Montaj Delikleri Mesafesi
Kullanılacak Vida Tipi RB-JB-1 205 mm
Alyan Başlı CivataM6RB-JB-2 300 mm
Alyan Başlı CivataM6RB-JB-3 380 mm
Alyan Başlı CivataM8RB-JB-4 435 mm
Alyan Başlı CivataM10İLK ÇİZİM TARİHİ REVİZYON TARİHİ ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ BİRİMİ
REVİZYON SAYISI: 0
18.01.21
ÇİZİM NO: RB-JB-015-0 MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
PANO İÇ TOPRAKLAMA DETAYLARI
PANO İÇ TOPRAKLAMA DETAYLARI
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
KAPAK ALT GÖVDE
PANO İÇİ PANO İÇİ
Vida özelliği: M6 Yıldız Başlı Diş Boyu:15 mm
Delik Boyu:18 mm
Vida özelliği: M6 Yıldız Başlı Diş Boyu:15 mm
Delik Boyu:18 mm
28mm 28mm
15mm
13mm 13 mm
KAPAK ALT GÖVDE
TABAN
TABAN
İLK ÇİZİM TARİHİ REVİZYON ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ
BİRİMİ 18.01.21
MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
PANO DIŞ TOPRAKLAMA DETAYLARI
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
Vida özelliği: M6 Yıldız Başlı Diş Boyu:15 mm
Delik Boyu:18 mm
40mm 35mm
CABLE LUG NUT
ROV 6
STUD M6 CABLE
İLK ÇİZİM TARİHİ REVİZYON TARİHİ ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ BİRİMİ
REVİZYON SAYISI: 0
18.01.21
ÇİZİM NO: RB-JB-017-0 MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
PANO MENTEŞE DETAYLARI
PANO MENTEŞE DETAYLARI
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
C-C KESİTİ
(MENTEŞE VİDA DETAYI)
105mm
32 mm
62 mm
18 mm
Vida özelliği: M6 Yıldız Başlı Diş Boyu:15 mm
Delik Boyu:18 mm 61,5 mm
43.5 mm
Menteşe
İLK ÇİZİM TARİHİ REVİZYON ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ
BİRİMİ 18.01.21
MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
PANO MONTAJ PLAKA DETAYLARI ROBUSTEX ELEKTRİK İMALAT
SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
(MONTAJ PLAKA VİDASI) Vida özelliği: M6 Yıldız Başlı Diş Boyu:15 mm
Delik Boyu:18 mm
20 mm 20 mm
3 mm
Montaj Plakası
RB-JB-1 220x330 mm
RB-JB-2 325x400 mm
RB-JB-3 400x510 mm
RB-JB-4 480x750 mm
Delik Boyu:18 mm
İLK ÇİZİM TARİHİ REVİZYON TARİHİ ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ BİRİMİ
REVİZYON SAYISI: 0
18.01.21
ÇİZİM NO: RB-JB-019-0 MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
-
CAM PANEL DETAYLARI
CAM PANEL DETAYLARI
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE A
A
A-A KESİTİ Cam Panel
Kullanılabilecek Cam Boyutları
TYPE 90*90 mm 100*150 mm 150*150 mm 200*150 mm Kullanılan Cam Kalınlığı
RB-JB-1 15 mm
RB-JB-2 15 mm
RB-JB-3 15 mm
RB-JB-4 19 mm
5 mm
30 mm
30 mm
Çerçeve boyutu cam panel boyutundan
kenarlarından 30 mm olacak şekilde büyük olmalıdır.
20 mm
30 mm Cam ile Panel Arası 2 mm Boşluk olmalıdır.
Cam ve pano arasında kalan kısma "ABC Sealants 750" markalı yüksek ısı silikonu kullanılmaktadır.
Temperli Cam
Temperli Cam
4 mm
2 mm
Pano Gövdesi Temperli Cam
Cam ile pano arasındaki mesafe
İLK ÇİZİM TARİHİ REVİZYON ÇİZİMİ YAPAN:
SİNEM DURMUŞ
ÖLÇÜ
BİRİMİ 18.01.21
MM
BAŞKENT OSB. R.TAYYİP ERDOĞAN BULVARI NO:17 MALIKÖY-TEMELLİ / ANKARA
PANO ÜZERİNE ALÜMİNYUM ETİKET DETAYLARI
ROBUSTEX ELEKTRİK İMALAT SONDAJ EKİPMANLARI SANAYİ VE TİCARET LTD. Ş.T.İ.
ADRES :
KONTROL EDEN:
MELİH SERİNDERE
ADLÇJALKSDJADKL ASKJDASJKLD ALKDŞJAKLŞDAJKL ASLKDJASLKJD ADKJA ASLKJDADSLKJ ALJDKAJK LJ LAKJDKLJASHDJKLA
RB-JB-XX
Serial Number : - - - - Atex Marking : II 2 GD Ex-d IIB T (**) Gb
** : T6/T85°C,T5/T100°C,T4/T135°C,T3/T200°C
Manufacture Year : - - - -
Address: Başkent OSB, R.Tayyip Erdoğan Blv. No:17 Malıköy-Temelli / ANKARA
Warning : Please Do Not Open When Energized !!
ALÜMİNYUM PLAKA LOCTITE 406 ÖZEL YAPIŞTIRICI İLE ÜST KAPAĞIN UYGUN BOŞLUĞUNA YAPIŞTIRILIR.
ALÜMİNYUM PLAKA ÜZERİNE BASKI
NOT: ETİKET, KAPAKTA OPERATÖR KULLANIMINA BAĞLI OLARAK YETKİLİLERCE UYGUN GÖRÜLEN ALANA YAPIŞTIRILIR.
52mm 84 mm
Max. Ampere : - - - -
Max. Amper Değerleri RB-JB-1 100 A RB-JB-2 200 A RB-JB-3 400 A RB-JB-4 800 A
