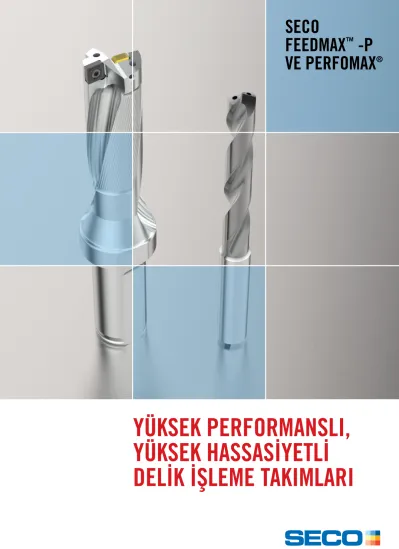

SECO
FEEDMAX ™ -P VE PERFOMAX ®
YÜKSEK PERFORMANSLI,
YÜKSEK HASSASİYETLİ
DELİK İŞLEME TAKIMLARI
PERFOMAX UÇ KALİTELERİ DELİK İŞLEME OPERASYONLARINA GENEL BAKIŞ
FEEDMAX -P GENEL BAKIŞ GİRİŞ
EN İYİ PERFOR- MANS İÇİN SİZE GEREKENLER
• FEEDMAX -P
• PERFOMAX
ÜRETKENLİĞİ OPTİMİZE EDECEK
TAKIMLARA VE UZMANLIĞA SAHİP OLUN
SECO DELİK İŞLEME ÜRÜNLERİNİN GÜCÜNDEN YARARLANIN
Seco'nun delme, raybalama ve baralama işlerine yönelik çözümleri ile prosesinizi optimize etme gücüne sahip olun. Çok katmanlı kompozitler, derin delikler, çok geniş baralar ya da başka özel
uygulamalar; üzerinde çalıştığınız iş ne olursa olsun Seco, bunları en iyi şekilde işlemenize olanak sağlayan takımları ve uzmanlığı size sunar.
İşiniz için Seco'yu tercih ettiğinizde delik işleme uzmanlarından oluşan ekibimiz operasyonlarınızı analiz eder ve standart ya da size özel ürünlerle uygulamalarınız için mümkün olan en iyi çözümleri belirlemeye yardımcı olur. Seco, tüm sektörler ve iş parçaları için üreticilere üretkenliklerini gerçek anlamda artırabilecekleri kesici takımları sağlar.
4 6 18 28 30
2 3
PERFOMAX GENEL BAKIŞ
4 5 SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• Her türlü uygulamayı kapsayan ürün çeşitleri
• Uzman tavsiyesi
• Sektörün en ileri teknolojisi
• Eksiksiz uygulama desteği
GİRİŞ
Günümüzün hızla gelişen üretim dünyasına uyum sağlamak için delik işleme operasyonlarının her zamankinden daha hızlı, daha derin ve daha hassas olması gerekiyor. Üstelik bunun titanyum ve Inconel® gibi zorlu malzemelerde de yapılması gerekiyor.
Seco, rekabette öne çıkmanıza yardımcı olmak için delik işleme ürün yelpazesini çok daha fazla uygulamayı kapsayacak şekilde genişletti ve geliştirdi. Feedmax karbür matkap serimize ISO P (çelik) malzemeler için yüksek performanslı bir matkap dahil olurken, takma uçlu Perfomax'ın yeni tasarımı bu mükemmel matkabı çok daha iyi hale getirdi.
Rakipsiz delik açma takımlarından oluşan kapsamlı ürün çeşitlerimize ek olarak bu takımlar, aşağıdaki olanaklarla birlikte yıllara dayanan deneyim ve üst düzey müşteri hizmetleri ile desteklenmektedir:
• Yüksek kaliteli metal işleme takımlarına, çözümlerine ve hizmetlerine tek adresten erişim
• Delme, raybalama, diş açma ve baralama işlemleri için yüksek performanslı delik işleme takımlarından oluşan ürün çeşitleri
• Bitmiş deliğin kalitesinden ve hatta bitmiş parçanın komple işlenmiş halinden sorumlu tek bir firma
• Delme, raybalama, diş açma ve baralama işlemleriyle birlikte delik açma konusunda eksiksiz bilgi birikimi
• Üretkenliği artıran ve maliyetleri azaltan en yüksek takım kalitesi
Seco Feedmax, Crownloc® ve Perfomax IT8 ile IT12 arası toleranslarda 0,1 ile 160 mm arası çaplarda delik açmak için kullanılır.
Döküm delikler için, kaba baralama ve yarı finiş işleme sıklıkla kullanılır, büyük çaplar için Büyük çap kafa bağlama çubukları ve Jumbo çap kafa bağlama çubukları kullanılmaktadır.
Son olarak IT5 veya IT6 toleranslara ulaşan raybalama ve hassas baralama kafaları ile yüksek kaliteli delikler elde edilir.
Threadmaster™ DTM, TM, TM2, 396.18 ve 396.19 için sağ-yönlü ve sol-yönlü dişlerin açılmasında aynı freze kullanılabilir. Metrik ve UN versiyonları sadece iç çapta diş açma içindir. Ayrıca, aynı frezeyle geniş bir aralıktaki toleransları elde etmek mümkündür.
Threadmaster Kılavuz hem kılavuz çekme hem de ovalamada en yaygın dişler ve toleranslar için kullanılmaktadır.
FEEDMAX VE PERFOMAX İLE DAHA HIZLI, DAHA DERİN VE DAHA HASSAS DELİK AÇMA
EN ZORLU UYGULAMALAR İÇİN
GÜVENİLİR TAKIMLAR
6 7 Feedmax solid karbür matkap serisinde artık ISO P sınıfı malzemelerde
delik işleme için geliştirilmiş yüksek performanslı bir matkap da yer alıyor. Bu yeni solid karbür matkap, maksimum m/dak.'da çalışmak için mümkün olan en yüksek üretkenlikle, modern tezgahlara uygun olarak geliştirildi. Feedmax -P'nin farklı türde çelik malzemeler için optimize edilmiş geometrisi aynı zamanda daha hızlı delik delme amacıyla kesme verisi optimizasyon ihtiyaçlarını da karşılamaktadır.
Bu tür malzemelerde yüksek kesme hızıyla delme yaparken sıklıkla karşılaşılan zorluklar arasında yetersiz talaş boşaltma, yüksek ısı oluşumu ve delik giriş ve çıkışında çapak oluşumu yer almaktadır. Bu yeni nesil solid karbür matkaplar söz konusu sorunları aşmaya yardımcı olan daha geniş talaş kanalları, düz bir kesme kenarı, daha büyük köşe pahı ve dar yüzey zırhlarına sahiptir. Daha iyi performans, daha yüksek üretkenlik ve daha uzun takım ömrü ile Feedmax -P, yatırımın karşılığını tam olarak verir.
P SINIFI MALZEMELERDEKİ DELME OPERASYONLARINDA PERFORMANSI VE ÜRETKENLİĞİ ARTIRIN
YENİ FEEDMAX -P
SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• Optimize edilmiş hızlar ve ilerlemeler
• Etkili talaş boşaltma
• Üstün delik kalitesi
• Daha az çapak oluşumu
• Daha uzun takım ömrü
• Düşük maliyet
FEEDMAX -P
TEMEL BİLGİLER
8 9 Feedmax -P Seco malzeme grubundaki P1 - P12 arası çelik alaşımları
için özel olarak tasarlanmış olup bu alanda çok çeşitli malzemeleri işleyebilecek çok amaçlılığa sahiptir. ISO P grubunda yumuşak malzemelerden daha sert malzemelere kadar farklı malzemeler bulunmaktadır. Dolayısıyla matkabın, farklı malzeme türlerini işleyebilmek için yüksek mukavemetli keskin bir kenara sahip kesme geometrisi ile donatılması gerekir.
ISO P grubundaki malzemeleri işlerken talaş oluşumu da büyük farklılık gösterir. Malzemeye bağlı olarak talaşlar çok uzun veya çok kısa olabilir.
P grubundaki farklı malzemeler de girişte matkabın merkezlemesini zorlaştırabilir ve bazı durumlarda yüksek ısı oluşumuna sebep olabilir.
Feedmax -P'nin yeni talaş kanalı teknolojisi, geliştirilmiş yüzey kalitesi ve mukavemeti artırılmış kesme kenarı tüm bu zorlukların üstesinden gelmeye olanak sağlar.
Feedmax -P standart shrinkfit veya hidrolik tutucuların yanı sıra MQL soğutma sıvısına uyarlanmış pens tutucularla birlikte kullanılabilir.
İŞİNİZ İÇİN DOĞRU MATKABI BULMANIZA YARDIM EDİYORUZ
Hacmi artırmak için bir darboğazı aşmanız mı gerekiyor, yoksa delik toleransı, yüzey kalitesi ve silindiriklik ile ilgili katı gereksinimler mi sizi endişelendiriyor? Sizinle birlikte çalışarak önceliklerinizi anlayıp işiniz için doğru matkabı seçmenize yardımcı oluyoruz.
Feedmax ile optimize edilmiş üst düzey üretkenlik sunan bir çözüm en çok yüksek hacimli uygulamalarda faydalı olur. Feedmax matkaplarında farklı uygulamalarda maksimum performans ve üretkenlik elde etmek için özel tasarlanmış geometriler bulunur.
Daha düşük performanslı olmanın yanı sıra maliyeti de düşük olan Universal Matkap ise orta seviye veya düşük hacimler gerektiren uygulamalar için ideal çözümdür. Hızların ve ilerleme oranlarının öncelikli olmadığı uygulamalar için Universal Matkap geometrisi daha fazla çok yönlülük sağlar.
P1 - P12 SINIFI MALZEMELERİ KOLAYCA İŞLEMEYİ SAĞLAYAN ÇOK YÖNLÜLÜK
FEEDMAX -P ÇELİK İŞLERİNDE PARLIYOR
SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• Çok yönlülük
• Yüksek hacim performansı
• Takım tutucu uyarlama olanağı
• Soğutma sıvısı kanalları
FEEDMAX -P
UYGULAMA
ALANLARI
10 11 Maliyet tasarrufu için, bir parçanın toplam maliyetine veya sadece
açılacak deliğin maliyetine bakmak gerekir. Daha yüksek kesme hızları ve ilerleme oranlarıyla üretkenlik artırıldığında işleme hızı da artar ve maliyetten daha fazla tasarruf elde edilir.
Toplam işleme maliyetleri değişken maliyet ve sabit maliyet olmak üzere ikiye ayrılabilir. Değişken maliyet kesici takımların, diğer takımların, ekipmanların ve tezgahların maliyetini içerir. Sabit maliyet ise maaş, idari giderler, bina giderleri ve malzemeler gibi kalemleri kapsar.
Kesici takım bir iş parçasını işlemenin toplam maliyetinin sadece küçük bir bölümünü oluşturur. Ortalama olarak toplam işleme maliyetinin
%3'üne karşılık gelir. Daha ucuz bir takım satın alarak toplam maliyeti azaltmanın etkisi her zaman düşük olur. Örneğin, matkap fiyatı %10 azaltılırsa maliyet tasarrufu sadece kesici takımın kendisiyle sınırlı olacağından %3'ün %10'u kadar tasarruf sağlanır.
Maliyetleri azaltma konusunda takım ömrünü uzatma da aynı etkiye sahiptir. Yani sadece kesici takımın maliyetini etkiler. Buna ek olarak, takım ömrü belirlenirken daha yüksek öncelik verilmesi gereken başka faktörler olup olmadığı da dikkate alınmalıdır. Bir tezgahın çalışmama süresini azaltmak veya tezgahtaki diğer takımlarla daha iyi senkronizasyon sağlamak için diğer seçeneklere göre daha kısa takım ömrüne sahip bir takım seçmek gerekebilir.
Öncelik üretkenlik olduğunda takım ile ilgili kararlar maliyeti çok daha geniş ölçekte etkiler. Parçaları daha hızlı işlemek hem değişken hem de sabit maliyetlerden tasarruf etmeyi sağlar. Üretkenliği artırmak idari giderlerde, maaşlarda ve tezgah maliyetlerinde tasarruf sağlar. Ayrıca, daha fazla kapasite kullanmaya da olanak sağlar.
Yeni Feedmax -P yüksek parametrelerle çalışacak şekilde geliştirilmiş olup mükemmel düzeyde üretkenlik sağlar. Yeni Feedmax -P'den tam anlamıyla yararlanabilmek için önerilen yüksek parametrelerde kullandığınızdan emin olun.
DELİK AÇMANIN TOPLAM MALİYETİ
FEEDMAX -P EKONOMİSİ
SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• En yüksek maliyet tasarrufu sağlama
• Daha fazla üretimle daha yüksek kapasite
FEEDMAX -P'NİN
UYGUN MALİYETİ
12 13
OPTİMUM PERFORMANS, TALAŞ KONTROLÜ VE TAKIM ÖMRÜ
FEEDMAX -P İLGİYİ ÜZERİNDE TOPLUYOR
Feedmax -P ürün serisi daha iyi talaş boşaltma, daha iyi performans, daha yüksek üretkenlik ve daha fazla tahmin edilebilir takım ömrü sunan birçok iyileştirme ve değişiklik barındırıyor.
DÜZ KESME KENARI
Feedmax -P'deki kesme kenarının düzlüğü kesme kenarını ve köşeyi daha güçlü hale getiriyor. Bu iyileştirme sayesinde özellikle yüksek kesme hızlarında delme işlemi yaparken daha fazla güvenilirlik elde edilirken uzun ve tahmin edilebilir takım ömrü sağlanıyor.
SOĞUTMA SIVISI DELİĞİNİN KONUMU
Feedmax -P'deki soğutma sıvısı delikleri kesme kenarına yakın bir konumda bulunmakta ve bu sayede çok etkili soğutma, kesme kenarında yüksek basınç ve optimum takım ömrü sunmaktadır.
DAR YÜZEY ZIRHLARI
Dar yüzey zırhlarının kullanılması yüzey zırhı ile köşe pahı arasındaki bağlantıda sürtünme ve aşınmayı azaltıyor.
GÜÇLENDİRİLMİŞ TiAlN KAPLAMA
Yeni TiAlN kaplama ısıya ve aşınmaya dayanıklı olup matkap için uzun ve tahmin edilebilir takım ömrünün yanı sıra mükemmel talaş kaldırma özelliği sunmaktadır.
Kompozisyon çelik malzemelerde yüksek kesme hızlarının kullanımına çok iyi uyarlanmış olup hem kanal hem de krater aşınmasına dayanıklıdır.
FEEDMAX -P BAŞLICA
ÖZELLİKLER
SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• Güç
• Güvenilirlik
• Tahmin edilebilirlik
• Uzun takım ömrü
• Çok verimli talaş kontrolü
47,49 µm
Güçlendirilmiş TiAlN kap- lama – 36 metreden sonra matkabın ucu
36 metreden sonra kesme kenarı
DIN 69090-3 standardına uygun
tutucu
MQL Soğutma
sıvısı borusu MQL Durdurma vidası
MQL için tasarlanan arka
bağlantı MQL soğutma
sıvısı ünitesi
14 15
DAHA DÜŞÜK ISILI, DAHA HIZLI, DAHA DENGELİ DELME
FEEDMAX -P TALAŞ HACMİNİ ARTIRIYOR
YÜKSEK MUKAVEMETLİ MİKRO TANECİKLİ KARBÜR
Feedmax -P'de kullanılan karbür çubuklar yüksek ilerleme oranlarını ve yüksek hızları yönetecek şekilde optimize edilmiştir. Tüm çubuklarda içten soğutma sıvısı özelliği vardır ve karbürün mukavemeti matkaplara daha yüksek uygulama güvenliği ve tahmin edilebilir takım ömrü verir.
MQL – MİNİMUM MİKTARDA YAĞLAMA
Feedmax -P, MQL takım tutucularla verimli bir şekilde kullanılabilir.
OPTİMİZE EDİLMİŞ TALAŞ KANALI TASARIMI
Daha geniş ve konik biçimli talaş kanalı tasarımı özellikle yüksek kesme hızlarında delme yaparken daha iyi talaş boşaltma olanağı sağlar. Bunun sonucunda kanalın içindeki hacim artarken, akıcı talaş boşaltma olanağı sunan geometri sayesinde denge artar ve titreşim azalır.
GELİŞMİŞ YÜZEY KALİTESİ
Kesme kenarında ve çevresindeki bölgede sürtünmenin az olması talaş oluşumunu daha iyi hale getirir ve ısı oluşumunu azaltır. Ayrıca, kesme kenarında mikro talaş oluşumu riskini en aza indirgeyerek matkabın daha tahmin edilebilir takım ömrüne sahip olmasını ve uygulama güvenliğinin daha yüksek olmasını sağlar.
GENİŞ KÖŞE PAHLARI
Geniş köşe pahları geniş bir alanda delme işlemi yaparken oluşan kuvvetleri dağıtarak matkabın daha güçlü ve köşe aşınmasına daha dayanıklı olmasını sağlar. Geniş köşeler ayrıca malzemeyi delerken çıkış çapağı miktarını da azaltır.
FEEDMAX -P OPTİMUM KANAL TASARIMI
SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• Etkili talaş boşaltma
• Tahmin edilebilir takım ömrü
• Uygulama güvenliği
• Sağlamlık
Gelişmiş yüzey kalitesi:
Sa ölçüm alanı Feedmax -P – Sa değeri: 0,14 µm Yeni Feedmax -P
matkabın kesiti
16 17
FEEDMAX -P 'NİN AVANTAJLARI
VERİMLİLİK
Feedmax -P ile birlikte kesme verisi tavsiyelerimizde birçok iyileştirme yapıldı. Diğer yüksek performanslı solid karbür matkaplarla
karşılaştırıldığında yeni SD205A-0850-049-10R1-P için önerilen değerler kesme hızında %25'ten fazla artışa olanak sağlarken takım ömrünü uzatıyor.
İŞLEME MALİYETLERİ
Takım Tezgahlarına büyük yatırımlar yapılıyor. Dolayısıyla, üretkenliği artırmak ve işleme maliyetlerini azaltmak için bunları mümkün olduğunca etkili ve verimli kullanmak çok önemli.
Feedmax -P matkapların toplam işleme maliyetlerini azaltmaya yardımcı olan birçok özelliği bulunuyor:
• Yüksek tabla ilerlemesi işleme zamanını azaltıyor ve maliyetten tasarruf etmeye olanak sağlıyor
• Yüksek kesme hızı kabiliyeti işleme zamanında azalmaya olanak sağlarken, bunun sonucunda üretkenlik artıyor
• Birçok uygulamada bitmiş delikler ön finiş veya finiş operasyonları olmadan üretilir (IT8 ve IT9 aralığında)
• Uzun takım ömrü delik başına takım maliyetini azaltıyor DELİK KALİTESİ
Matkap, toleransın üzerinde (yani nominal çapın üzerinde) delik açmaktadır. Genel olarak açılan deliğin çapı H8 ile H9 arasındadır.
Ancak, delik çapı birçok farklı faktörden (örneğin soğutma sıvısı konsantrasyonu ve basıncı, uygulama tutarlılığı, kesme verisi, malzeme vb.) etkilendiği için elde edilen deliğin çapı IT8 ile IT9 arası olarak ifade edilmektedir.
Maksimum delme derinliği ürün açıklamasında bulunmaktadır. "A" harfi içten soğutma sıvısı için kullanılmaktadır. Örnek: SD205A = 5xD matkap ve soğutma sıvısı olanağı şeklinde gösterilebilir. Sapta içten soğutma sıvısı ve MQL soğutma için uyarlamalar yapılmıştır.
ÜRÜN ÇEŞİTLERİ
Feedmax -P serisinde 2 ila 20 mm arası matkap çaplarına sahip 3xD ve 5xD versiyonları ve 3 ila 20 mm arası matkap çaplarına sahip 7xD versiyonu bulunmaktadır. Bu seride 400'ün üzerinde ürün bulunmaktadır.
ARA ÇAPLAR
Ara çap matkapların teslimat zamanı için lütfen yerel Seco temsilcinizle iletişime geçin.
MY DESIGN
My Design programının bir parçası olan Feedmax -P uygulamanıza özel özelliklerle birlikte sipariş edilebilir.
ÜRÜN KODU
Feedmax -P ürün kodu kolay anlaşılır olup matkap çapı, maksimum delme derinliği, sap ebadı ve geometri gibi matkap hakkındaki en önemli bilgileri vermektedir.
Örnek olarak çapın 3 katı delme derinliğine sahip olan 6.1 mm'lik matkap için kod olarak SD203A-0610-024-08R1-P kullanılır.
DAHA FAZLA AVANTAJ GENİŞLETİLMİŞ ÜRÜN ÇEŞİTLERİ
AVANTAJLAR/
ÜRÜN
ÇEŞİTLERİ
Matkap tipi Delme
derinliği Min. Çap Maks. Çap Sap tipi
SD203A 3xD 2.00 20.00 R1
SD205A 5xD 2.00 20.00 R1
SD207A 7xD 3.00 20.00 R1
Matkap tipi Solid karbür matkap:
SD203: ~3xD SD205: ~5xD
SD207: ~7xD Matkap çapı
İçten soğutma
sıvısı Delme derinliği Sap tipi 1.
Silindirik Sap çapı Sağ yön
kesme
P – Çelik işleme geometrisi
SD205 A - 0950 - 049 - 10 R 1 - P
18 19 Geliştirilmiş tasarımı zaten mükemmel bir ürün olan Perfomax matkabı
çok daha iyi hale getirmektedir. Yeni kanal tasarımı, dalga şeklinde yapı ve lazerle sertleştirme gibi mukavemeti, tutarlılığı ve hassasiyeti artıran yenilikçi özellikler yeni Perfomax matkaplarda kullanılmıştır.
Daha güçlü, daha tutarlı ve daha hassas performansa ek olarak tasarım değişiklikleri sayesinde yeni Perfomax matkaba geçiş yapmak kolaylaşmıştır. Örneğin yeni matkapta, eski Perfomax ile aynı ayar uzunluğu kullanılmış olup matkapların çoğu, önceki versiyonla aynı uç kombinasyonuna sahiptir. Ancak bazı uygulamalarda belirli matkap çapları için yeni bir uç kombinasyonu gerekmektedir. Bunun sebebi, daha fazla mukavemet sağlayarak güvenliği artırmaktır.
DELME OPERASYONLARINDA MUKAVEMET, TUTARLILIK VE HASSASİYET
PERFOMAX – EN İYİSİYDİ, ŞİMDİ DAHA İYİ OLDU
SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• Sağlamlık
• Proses tutarlılığı
• Çok yönlülük
• Hassasiyet
PERFOMAX
TEMEL BİLGİLER
20 21
TALAŞ YÖNETİMİ ARTIK ÇOK KOLAY
PERFOMAX İLE TALAŞ KONTROLÜNDE YENİ DALGA
Birçok yeni tasarım özelliği Perfomax matkapların mukavemetini, tutarlılığını ve hassasiyetini artırıyor. Tüm Perfomax matkaplarda kullanılan bu özellikler bir arada çalışarak yeni tasarlanan matkabın performansını çok daha üst seviyelere taşıyor.
YENİ TALAŞ KANALI TASARIMI
Talaş kanalının ön tarafındaki yeni tasarım talaş oluşmasını optimize ederken uygulama güvenliğini artırmaktadır. Tasarımda daha geniş bir helis, daha pürüzsüz talaş kanal çıkışı ve daha geniş bir orta talaş kanal alanı kullanılmaktadır. Bu sayede, oluşan talaşın boyu kısalırken talaş boşaltma kolaylaşmakta, talaş sıkışması riski azalmakta, takım ömrü uzamakta ve deliğin yüzey kalitesi artmaktadır. Bu, özellikle düşük karbonlu çelikler, östenitli paslanmaz çelikler ve süper dubleks paslanmaz çelikler gibi uzun talaş oluşturan malzemeleri işlerken faydalı olmaktadır.
TALAŞ KANALI İÇİNDEKİ DALGALI YAPI
Talaş boşaltmayı daha iyi hale getirmek için kanallarda artık "sürtünme önleyici" yüzey oluşturan dalgalı bir yapı kullanılmaktadır. Bu yapı talaş ile kanal arasındaki teması en aza indirgeyerek uygulama güvenliğini artırmaktadır.
LAZERLE SERTLEŞTİRME
Matkap gövdesinin ömrünü uzatmak için kanalın ön tarafı artık lazerle sertleştirilmektedir. 60 HRC değerindeki yüksek sertlik seviyesi, talaş erozyonu riskini azaltarak matkap gövdesinin ömrünü %140'a varan oranda artırmaktadır.
MATKAP GÖVDESİNDE DAHA FAZLA RADYAL BOŞLUK
Matkap gövdesinin dış kısmındaki radyal boşluk sayesinde matkap gövdesi ile delik yüzeyi arasında talaşlar için daha fazla alan elde edilmiştir.
Bu sayede kırılmaya ve gövdenin ömrünü kısaltan talaş sıkışması riski azaltılarak uygulama güvenliği artırılmakta ve takım maliyeti azaltılmaktadır.
PERFOMAX 'IN BAŞLICA
ÖZELLİKLERİ
SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• Yüksek uygulama güvenliği
• Etkili talaş boşaltma
• Daha uzun takım ömrü
• Daha iyi yüzey kalitesi
Radyal boşluk
Dalga teknolojisi
Yeni talaş kanal tasarımı
22 23
DAYANIKLI VE TUTARLI BİR ŞEKİLDE UÇLARI BAĞLAMA OLANAĞI
PERFOMAX ARTIK DAHA GÜÇLÜ
PARLATILMIŞ MATKAP GÖVDESİ
Yeni Perfomax matkabın tasarımında kullanılan parlatılmış matkap gövdeleri yüzey kalitesini artırıp sürtünmeyi azaltarak talaş boşaltma işlemini daha iyi hale getirmektedir. Buna ek olarak, parlatılmış matkap gövdesi kaplamalı matkap gövdesine göre daha çevre dostudur.
YENİ YUVA TASARIMI
Geliştirilen tasarımda uç yuvasının tabanında daha geniş bir radyüs oluşurken, Perfomax'ın önceki versiyonuna göre daha rijit bir yapı elde edilmiştir. Uç yuvasıyla temas alanının daha geniş olması sayesinde çevre ve merkez yuvadaki uçlar için daha fazla destek sağlanmaktadır. Bu da güvenilirliği artırırken uygulama güvenliğini çok daha iyi hale getirmektedir.
YENİ UÇ KOMBİNASYONLARI
Yeni matkabın alın geometrisinde uygulanan tasarım değişikliklerinden biri, bazı çaplar için kullanılan yeni uç kombinasyonları olmuştur. Uç yuvaları arasında daha kalın duvar bırakılmasıyla matkap gövdesinin daha dayanıklı olması sağlanmıştır.
Yeni uç kombinasyonlarının kullanıldığı matkap çapları şunlardır:
MY DESIGN
My Design programının bir parçası olan Perfomax uygulamanıza özel özelliklerle birlikte sipariş edilebilir.
PERFOMAX BAŞLICA ÖZELLİKLER
SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• Çevre dostu
• Daha iyi talaş boşaltma
• Daha uzun takım ömrü
• Çok yönlülük
• Sağlamlık
• Güvenilirlik Yeni Yuva Tasarımı
Çevre uç Merkez uç
SCGX11T308 Yeni nesil Perfomax
SCGX120408 Eski nesil Perfomax
Çap aralığı
34.50 – 40.49 mm (1.358 – 1.594 inç)
Merkez uç SPGX12T3-C1
Çevre uç
YENİ SCGX11T308
24 25
DAHA FAZLA ÜRETKENLİK VE GÜVENİLİRLİK
PERFOMAX'IN AVANTAJI
DAHA YÜKSEK UYGULAMA GÜVENLİĞİ
Küçük çaplı takma uçlu matkapları kullanmak kolay değildir. Uçlar çok küçüktür. Vidalar çok daha küçüktür ve matkap gövdesi daha geniş matkap çaplarında olduğu kadar güçlü değildir. Bunun sonucunda ufalanan uçlar veya çatlayan matkap gövdesi sebebiyle sorunlar ortaya çıkabilir. Ancak bu, Seco Perfomax'a özgü bir sorun değildir ve tüm takma uçlu matkaplar için aynıdır. Fizik kuralları gereği daha küçük demek daha az malzeme ve daha az dayanıklılık anlamına gelir.
Perfomax'in yeni uç yuvası tasarımı ve daha küçük uç boyutu (bazı çaplar için) matkap gövdesinin takım ömrünü uzatır ve dayanıklılığını artırır. Bu sayede güvenilirlik artarken uygulama güvenliği çok daha iyi hale gelir.
DAHA FAZLA ÜRETKENLİK VE DAHA İYİ DELİK TOLERANSI
Matkap gövdesi tasarımında yapılan tüm iyileştirmelerle birlikte yeni alın geometrisi, yeni Perfomax matkabın sapmaya karşı daha dayanıklı ve delik toleransının daha iyi olmasını sağlar.
YENİ KANAL TASARIMI VE PARLATILMIŞ MATKAP GÖVDESİ
Daha geniş helise ve talaş kanalına sahip olan yeni kanal önü tasarımı paslanmaz çelik ve düşük karbonlu çelik gibi malzemelerde performansı artırmaktadır. Bu özellik, parlatılmış matkap gövdesiyle birlikte talaş
oluşumu ve talaş boşaltma üzerinde daha fazla kontrol olanağı sunmaktadır.
DAHA FAZLA DAYANIKLILIK VE LAZERLE SERTLEŞTİRME
Matkap gövdesinde çatlak oluşumunu önlemek için yeni Perfomax tasarımıyla birlikte matkap uç noktasının dayanıklılığı artırılmış ve erozyonu önleyerek matkap gövdesinin takım ömrünü uzatmak için lazerli sertleştirme uygulanmıştır.
MATKAP GÖVDESİNDEKİ RADYAL BOŞLUK
Matkap gövdesindeki radyal boşluk gövde ile delik arasında talaş sıkışmasını önlemeye olanak sağlar.
DAHA RAHAT TALAŞ ÇIKIŞI İÇİN PÜRÜZSÜZ KANAL VE SAP KENARLARINDA PAH Yeni tasarlanan talaş kanal çıkışı düz yüzeylerde daha iyi delik toleransı ve saptaki pah tutucu içinde çizik oluşmasını engellemeye yardımcı olur.
DALGA TEKNOLOJİSİ
Dalga teknolojisi talaş boşaltma işleminin daha akıcı hale gelmesini sağlayan geliştirilmiş bir sürtünme önleyici yüzey sunar.
PERFOMAX 'IN AVANTAJLARI
SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• Yüksek üretkenlik
• Tutarlılık
• Güvenilirlik
• Etkili talaş yönetimi
26 27
PERFOMAX ÜRÜN
ÇEŞİTLERİ
PERFOMAX ÜRÜN ÇEŞİTLERİ
Daha geniş çaplı delikler için değiştirilebilir Perfomax matkaplar ideal seçimdir. Güçlü, rijit bir tasarım ile çok çeşitli uç seçeneklerinin birleşimi sayesinde yüksek kesme hızlarında ve yüksek ilerleme oranlarında çalışabilirler.
UÇLAR
Farklı iş parçası malzemeleri için optimize edilen kaliteler ve geometriler uzun ve tahmin edilir takım ömrünü garanti eder. Kare uçlar, yüksek ilerleme oranlarıyla kullanılmalarına olanak sağlayan güçlü bir tasarıma sahiptir
MATKAP GÖVDESİ
Güçlü ve dayanıklı matkap gövdeleri hemen her türlü uygulamada rahatlıkla kullanılabilir. Kanalların küçük helis açısı delme işlemi sırasında titreşim ve gürültünün minimum düzeyde tutulmasını sağlar. İyi talaş boşaltma özelliği elde etmek için matkap gövdesinde düşük sürtünmeli kaplama kullanılmıştır.
ÇAP VE BOY ARALIĞI
Perfomax matkap gövdeleri 15 ila 59 mm arası çaplarda 2xD, 3xD, 4xD ve 5xD versiyonlarıyla sunulmaktadır.
160 mm'ye kadar daha geniş çaplar için modüler matkap sistemi mevcuttur.
KOD ANAHTARI, DEĞİŞTİRİLEBİLİR UÇLU MATKAP – METRİK
KOD ANAHTARI, DEĞİŞTİRİLEBİLİR UÇLU MATKAP – İNÇ
GENİŞLETİLMİŞ ÜRÜN ÇEŞİTLERİ
Matkap tipi SD522: 2xD SD523: 3xD SD524: 4xD SD525: 5xD
Delme derin-
liği
Matkap
çapı Sap çapı Sap türü
2. ABS uyumlu 7. ISO 9766 Sağ yön
kesme
SD523 - 20 - 60 - 25 R 7
Matkap tipi SD523: 3xD
SD524: 4xD Delme
derinliği
Matkap
çapı Seco-Capto C4, C5, C6 bağlantısı
SD523 - 20 - 60 - C5
Matkap tipi SD522: 2xD SD523: 3xD SD524: 4xD
SD525: 5xD Delme derinliği
Matkap çapı Sap çapı Sap türü
2. ABS uyumlu 7. ISO 9766 Sağ yön
kesme Uygulama
C. Sabit
SD522 0750 150 1000 R 7 - C
28 29
PERFOMAX UÇ KALİTELERİ
Perfomax için aşağıdaki çevre uç kaliteleri sunulmaktadır:
DP3000
• Çelik ve paslanmaz çelik işleme için genel kalite
• Derin delik delme (5xD) için kullanılan kalite
• Yüksek tokluk gerektiren darbeli kesme ve diğer zor uygulamalar için kullanılan kalite
DP2000
• Yüksek kesme hızı kullanılabilen çelik ve dökme demir uygulamaları için önerilir
• Kesme hızı çok düşük olmamalıdır; kalitedeki tokluktan yararlanmak için ısı gerekir
• Çelik uygulamalarında Vc 150 m/dak.'nın altındaki kesme hızlarından kaçının
T250D
• Isı oluşumunu en aza indirgemek için gereken kenar keskinliğini elde etmek amacıyla PVD kaplamalı mikro tanecikli karbür kalitesi kullanın DS2050 – YENİ
• Titanyum, süper alaşımlar ve zorlu paslanmaz çelik uygulamaları için ilk tercih
• Yeni keskin talaş kırıcı -MP; daha iyi talaş kontrolüne sahiptir
• Isı oluşumunu en aza indirgeyen düşük kesme kuvvetleri
Perfomax için aşağıdaki merkez uç kaliteleri sunulmaktadır:
T400D
• Çelik, dökme demir ve paslanmaz çelik işleme için genel kalite
• Maksimum uygulama güvenliği sağlayan tok PVD kaplamalı kalite DP3000
• Üretkenlik odaklı uygulamalar ve malzemeler için kullanılan kalite
• Üstün aşınma direnci
• Duratomic® kaplama teknolojisine sahip kademeli alt tabaka DS4050 – YENİ
• Titanyum, süper alaşımlar ve zorlu paslanmaz çelik uygulamaları için ilk tercih
• Yeni talaş kırıcı -MC; daha iyi talaş kontrolüne sahiptir
ÇEVRE UÇ KALİTELERİ MERKEZ UÇ KALİTELERİ
SECO'NUN SİZİN İÇİN SAĞLADIĞI AVANTAJLAR:
• Çok amaçlı uygulama
• Geliştirilmiş ısı kontrolü
• Maksimum performans
PERFOMAX UÇ
KALİTELERİ
Ø0.1–20 mm IT 7/9 Ø 0.004 – 0.787 inç
Ø10–26 mm IT 9/10 Ø0.394–1.024 inç
Ø15–85 mm IT 12
Ø0.591–3.346 inç Ø60–160 mm IT 12 Ø2.362–6.299 inç
Ø0.3–205 mm IT 5/6 Ø0.012–8.071 inç Ø18–205 mm IT 9/10
Ø0.709–8.071 inç
Ø0.3–205 mm IT 5/6 Ø0.012–8.071 inç
Ø204–3205 mm IT 9/10* IT 5/6**
Ø8.1–126.2 inç
Ø3–40 mm IT 6/8
Ø0.118–1.575 inç Ø6–135 mm IT 6/7
Ø0.236–5.315 inç M1–M64 6G, 6H M1 - ∞
30 31
KESME VERİSİ ÖNERİLERİ
DELİK İŞLEME İLE İLGİLİ TÜM
ZORLUKLARIN ÜSTESİNDEN GELİN
EKSİKSİZ DELİK İŞLEME ÇÖZÜMLERİ
KABA BARALAMA/DÖKÜM DELİKLER YARI FİNİŞ İŞLEME HASSAS BARALAMA GENİŞ ÇAP BARALAMA
RA YBALAMA DİŞ AÇMA
Seco FeedmaxPrecimaster™ Plus Bifix®
EPB 760
EPB 780 EPB 790 EPB 620 EPB 750
EPB 610 EPB 760
EPB 780 EPB 780L
EPB 790
EPB 620 EPB 731S Büyük
Çap Kafa Bağlama Çubukları ve Jumbo
Crownloc Plus Perfomax Threadmaster Kılavuzlar Threadmaster
Universal Matkap
Nanofix™ Precifix® Xfix® Crownloc R396.18/396.19
Threadmaster DTM, TM, TM2, 396.18 ve 396.19 için sağ-yönlü ve sol-yönlü dişlerin işlenmesinde aynı freze kul- lanılabilir. Metrik ve UN versiyonları sadece iç çap diş açma içindir. Ayrıca, aynı frezeyle her tür toleransı elde etmek mümkündür.
Threadmaster Kılavuz hem diş çekme hem de ovalama ile diş açma da en yay- gın dişler ve toleranslarda mevcuttur.
Seco Feedmax, Crownloc ve Perfomax IT8 ile IT12 arası toleranslarda 0.1 ila 160 mm arası çaplarda delme için kullanılır.
Döküm deliklerde deliğin nihai boyutlarına yaklaş- mak için çoğunlukla kaba baralama veya yarı finiş işleme kullanılırken, geniş çaplar için Büyük Çap Kafa Bağlama Çubukları veya Jumbo Kafa Bağlama Çubukları kullanılır.
Son olarak IT5 kadar düşük toleranslara ulaşan raybalama ve hassas baralama kafaları ile yüksek kaliteli delikler elde edilir.
* Kaba ** Finiş
SD602
DELME
Feedmax -P ve Perfomax ile ilgili kesme verisi önerileri, işleme metotları ve tüm ürün çeşitleri Seco Güncelleme Kataloğu 2017.2 sayısında bulunmaktadır.
Tüm delik açma çözümlerimize ilişkin teknik özellikler ve kesme verileri secotools.com web sitesindeki Suggest (Tavsiye) programı kullanılarak
edinilebilir. Siz uygulamanız ve malzemeniz hakkında temel bilgileri girdikten sonra Suggest (Tavsiye) programı uygun takım önerisinin yanı sıra takım ile ilgili veriler için bir bağlantı verir.
WWW.SECOTOOLS.COM
03179047, ST20176637 TR
© SECO TOOLS AB, 2017. Tüm hakları saklıdır. Teknik özelliklerde önceden bildirimde bulunmadan değişiklik yapılabilir. Elanders tarafından basılmıştır.
