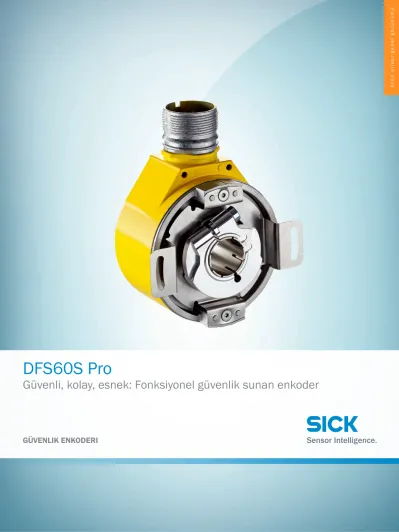

Ürün ailesi g
DFS60S Pro
Güvenli, kolay, esnek: Fonksiyonel güvenlik sunan enkoder
A B C D E F H I J K
L M
N O P Q R S
GÜVENLI, KOLAY, ESNEK: FONKSIYONEL GÜVEN- LIK SUNAN ENKODER
Avantajlar
Güvenli
Mekanik güvenlik ve güvenilirlik, güvenli enkoderlerde özel bir rol oynar. DFS60S Pro enkoder, en sıkı test kriterlerini karşılar ve SIL 2 veya PL d'ye kadar sertifikalı bir güvenlik ürünüdür. DFS60S Pro, IEC 61800-5-2 uyarınca güvenlik fonksiyonlarını des- tekler ve en yüksek kalite ve her ayrıntıda mutlak hassasiyetin garantisidir. Hassas optik tarama sistemi ve yüksek mekanik yüklenilebilirliği ile öne çıkar.
Daha kolayı olamaz
Güç kilitlemesi ve pozitif kilitlemeli emni- yet sıkıştırma halkası sayesinde mekanik güvenilirlik
Yasal Alman kaza sigortası iş güvenliği enstitüsü (IFA) tarafından başarıyla test edilmiştir
Mekanik güvenilirlik – Düz veya kamalı Solid şaft
Test edilmiş güvenlik - elektronik ve mekanik.
Kolay
Uygulama çok kolaydır, çünkü DFS60S Pro'lar ile sabit ve mobil güvenlik uygulamaları için güvenlik fonksiyonları çok kolay şe- kilde realize edilebilir. Bu sayede, uygulama için gerekli zamandan ve maliyetlerden ciddi oranda tasarruf sağlanır. Özellikle enkoderin SICK'in güvenlik ürünleriyle birleştirilmesi durumunda (opsiyonel). Bu işlem, tak ve çalıştır yöntemiyle çok basit şe- kilde gerçekleşir ve güvenlik ürünlerinin birbirine uyarlanması avantajını sunar. İnsanlar, makineler ve tesislerin optimum şe- kilde korunması için ideal çözüm.
Güvenlik fonksiyonları kolay ve pratik şekilde kullanılır
A B C D E F H I J K
L M
N O P Q R S
Esnek
Esnek uygulama: SICK, zorlu güvenlik görevleri için DFS60S Pro ve Drive Monitor FX3-MOC ile komple çözümler sunar. Esnek şekilde birleştirilebilen Flexi Soft modülleriyle, güvenli sürücü izlemenin çok sayıda fonksiyonu uygulanabilir. DFS60S Pro son derece montaj dostudur ve farklı montaj durumları için çok sayıda mekanik ve elektriksel bağlantı olanakları sunar.
Esnek kullanım
Farklı montaj durumları için çok sayıda
bağlantı olanağı Her uygulama için doğrusu – esnek şekil- de birleştirilebilen Flexi Soft güvenlik kont- rolörü
Esnek uygulama: geniş sıcaklık aralığı, yüksek koruma sınıfı ve düşük kurulum derinliği
Güvenlik enkoderi, çeşitli kontrol sistemi ortamlarına esnek şekilde enteg-
re edilebilir ve farklı montaj olanakları sunar.
Teknik verilere genel bakış
Güvenlik için entegrasyon seviyesi SIL2 (IEC 61508), SILCL2 (IEC 62061) 1) Performans seviyesi PL d (EN ISO 13849) 1)
Kategori 3 (EN ISO 13849)
İletişim arayüzü Artımlı
İletişim arayüzü ayrıntısı Sin/Cos 2)
Mekanik uygulama Kama somunlu blind hollow şaft
Milli, Servo flanş Milli, Yüzey montaj flanşı Kamalı solid şaft, Servo flanş Kamalı solid şaft, Yüzey montaj flanşı Kama somunlu through hollow şaft Çalışma sıcaklığı aralığı –30 °C ... +95 °C 3) (tipe bağlı)
Koruma sınıfı IP65
(IEC 60529 göre) 4)
1) Makinenize/tesisinize doğru şekilde kurulması ile ilgili ayrıntılı bilgiler için lütfen yetkili SICK şubenizle irtibat kurun.
2) 1,0 VSS (diferansiyel).
3) Çalışma sıcaklığı ölçüm noktasında.
4) Takılı erkek konnektörü soket bağlantısında en az IP65.
Ürün açıklaması
Elektrikli ve mekanik tiplerde güvenli, sistem uygulamasında kolay ve kullanım olanakları konusunda esnek. DFS60S Pro, fonksi- yonel güvenlik açısından artımsal bir enkoderdir ve güvenlik fonksiyonunu IEC 61800-5-2 uyarınca destekler. Yüksek koruma sını- fı, büyük sıcaklık aralığı ve büyük bilyalı yatak mesafesi yüksek seviyede dayanıklılık sağlamaktadır. Tüm bunlar sayesinde DFS60S Pro, sabit ve mobil güvenlik uygulamaları için çok yönlü bir Motion-Control sensörü haline gelmektedir.
Bir bakışta
• Fonksiyonel güvenlik sunan enkoder: SIL2 (IEC 61508), SILCL2 (EN 62061), PL d (EN ISO 13849)
• Elektrikli arayüz: 4,5 V ... 32 V, Sin/Cos 1 VSS, 1.024 döngüler
• Face mount flanş veya servo flanş, blind hollow şaft veya through hollow şaft (kama ile montaj olanağı)
• Üniversal kablo çıkışı, M23 ya da M12 erkek konnektör, eksenel veya radyal
• Koruma sınıfı: IP65
• Çalışma sıcaklığı aralığı: –30 °C ... +95 °C (tipe bağlı)
Avantajınız
• Sertifikalı güvenlik ürünleri sayesinde optimum insan, makine ve tesis koruması
• Tek elden komple çözümler sunan kolay ve pratik güvenlik fonksiyonları kullanımı, SICK FX3-MOC Flexi Soft Motion-Control mo- dülleriyle güvenlik fonksiyonları: Güvenli durdurma 1 (SS1), güvenli durdurma 2 (SS2), güvenli çalışma durdurması (SOS), güvenli hız denetimi (SSM), güvenli olarak azaltılmış hız (SLS), güvenli hareket yönü (SDI), güvenli fren kontrolü (SBC)
• Gücü ve şekli sayesinde mekanik güvenilirlik
A B C D E F H I J K
L M
N O P Q R S
Tip anahtarı
Diğer cihaz modelleri ve aksesuar www.sick.com/DFS60S_Pro
Hollow şaft
Tip S Güvenlik
Mil türü
B Blind hollow şaft T Through hollow şaft
Mil çapı
A 6 mm, düz kama oluklu B 8 mm, düz kama oluklu C 3/8", düz kama oluklu D 10 mm, düz kama oluklu G 12 mm, düz kama oluklu F 1/2", düz kama oluklu G 14 mm, düz kama oluklu H 15 mm, düz kama oluklu J 5/8", düz kama oluklu
İletişim arayüzü O 4.5 V ... 32 V, SIN/COS
Bağlantı tipi
A Erkek konnektör M23, 12 pin, radyal C Erkek konnektör M12, 8 pin, radyal J Kablo, 8 telli, üniversal, 0,5 m 1) K Kablo, 8 telli, üniversal 1,5 m 1) L Kablo, 8 telli, üniversal, 3 m 1) M Kablo, 8 telli, üniversal, 5 m 1) N Kablo, 8 telli, üniversal, 10 m 1)
Çözünürlük
1024 Tur başına periyot
D F S 6 0 - 0 1 0 2 4
1) Üniversal kablo çıkışı, radyal ve eksenel doğrultuda kıvrım olmadan yerleştirilmesi mümkün olacak şekilde pozisyonlandırılmıştır. UL izni mevcut değil.
Milli
Tip S Güvenlik
Mekanik model
S 1 Solid şaft, Servo flanş, M4 vida dişi, 6 mm x 10 mm, yüzeyli S D Solid şaft, Servo flanş, M4 vida, 6 mm x 10 mm, kamalı S F Solid şaft, Servo flanş, M3 vida dişi, 6 mm x 10 mm, yüzeyli S G Solid şaft, Servo flanş, M3 vida, 6 mm x 10 mm, kamalı
S 4 Solid şaft, Face mount flanşı, M4 vida dişi, 10 mm x 19 mm, yüzeyli S G Solid şaft, Face mount flanşı, M4 vida dişi, 10 mm x 19 mm, kamalı S H Solid şaft, Face mount flanşı, M3 vida dişi, 10 mm x 19 mm, yüzeyli S J Solid şaft, Face mount flanşı, M3 vida dişi, 10 mm x 19 mm, kamalı
İletişim arayüzü O 4.5 V ... 32 V, SIN/COS
Bağlantı tipi
A Erkek konnektör M23, 12 pin, radyal C Erkek konnektör M12, 8 pin, radyal J Kablo, 8 telli, üniversal, 0,5 m 1) K Kablo, 8 telli, üniversal 1,5 m 1) L Kablo, 8 telli, üniversal, 3 m 1) M Kablo, 8 telli, üniversal, 5 m 1) N Kablo, 8 telli, üniversal, 10 m 1)
Çözünürlük
1024 Tur başına periyot
D F S 6 0 - 0 1 0 2 4
1) Üniversal kablo çıkışı, radyal ve eksenel doğrultuda kıvrım olmadan yerleştirilmesi mümkün olacak şekilde pozisyonlandırılmıştır. UL izni mevcut değil.
