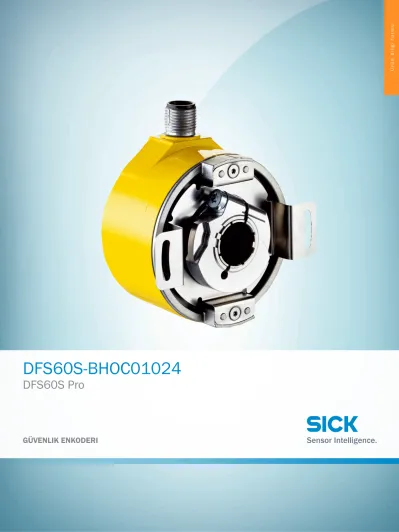

Ürün bilgi formu. DFS60S-BHOC01024 DFS60S Pro GÜVENLIK ENKODERI

(1)

Ürün bilgi f

DFS60S-BHOC01024

DFS60S Pro

GÜVENLIK ENKODERI

(2)

A B C D E F H I J K

L M

N O P Q R S

Resimler farklı olabilir

Sipariş bilgileri

Tip Stok no.

DFS60S-BHOC01024 1072179

Diğer cihaz modelleri ve aksesuar www.sick.com/DFS60S_Pro

Ayrıntılı teknik bilgiler

Emniyet tekniği parametreleri

Güvenlik için entegrasyon seviyesi SIL2 (IEC 61508), SILCL2 (IEC 62061) ¹⁾ Performans seviyesi PL d (EN ISO 13849) ¹⁾

Kategori 3 (EN ISO 13849)

PFHD: Tehlike arz edecek bir kaybın yaşan-

ma olasılığı/saat 1,7 x 10^-8 ²⁾

TM (kullanım ömrü) 20 yıl (EN ISO 13849) Güvenlik açısından gerekli ölçüm adımı 0,09°, Kare değerlendirmesi Güvenlik açısından önemli doğruluk ± 0,09°

1) Makinenize/tesisinize doğru şekilde kurulması ile ilgili ayrıntılı bilgiler için lütfen yetkili SICK şubenizle irtibat kurun.

2) Belirtilen değerler, harici güç aktarma ekipmanı üzerinden sağlanması gereken ve 95 °C'lik bir çalışma sıcaklığı sahip olan % 99 bir teşhis derece sınıfı ile ilgilidir.

Performans

Devir başına sinüs/cosinüs periyotları 1.024

Ölçme adımı 0,3 ″, Sinüs/cosinüs sinyallerinin örn. 12 Bit ile enterpolasyonu durumunda ¹⁾

Başlatma süresi 50 ms ²⁾

İntegral doğrusal olmama Typ. ± 45 Winkelsekunden (gerilimi alınmış tork desteğinde) Diferansiyel doğrusal olmama ± 7 Winkelsekunden

Referans sinyali, sayı 1

Referans sinyali, konum 90°, elektrikli, Sinüs ve cosinüs ile mantıksal birleşim

1) Güvenlik açısından ayarlanmamış.

2) Bu süre sonunda geçerli sinyaller okunabilir.

Elektriksel veriler

İletişim arayüzü Artımlı

1) 1,0 V_SS(diferansiyel).

2) Farklı bir kanal veya GND'ye karşı kısa devre, maks. 30 s. US ≤ 12 V'de ilave kısa devre. US izin verilen maks. 30 s.

(3)

İletişim arayüzü ayrıntısı Sin/Cos ¹⁾

Bağlantı tipi Erkek konnektör, M12, 8 pin, radyal

Besleme Gerilimi 4,5 V ... 32 V

Maksimum çıkış frekansı + 153,6 kHz

Yük direnci ≥ 120 Ω

Yüksüz maks. güç tüketimi ≤ 0,7 W

Güç tüketimi Yüksüz

Ters polarizasyon koruması ✔

Koruma sınıfı III (DIN EN 61140 uyarınca)

Kısa devre dayanımı ✔ ²⁾

1) 1,0 V_SS(diferansiyel).

2) Farklı bir kanal veya GND'ye karşı kısa devre, maks. 30 s. U_S ≤ 12 V'de ilave kısa devre. U_S izin verilen maks. 30 s.

Mekanik veriler

Mekanik uygulama Kama somunlu blind hollow şaft

Mil çapı 15 mm

Mil malzemesi Paslanmaz çelik

Flanş malzemesi Basınçlı çinko döküm

Gövde malzemesi Alüminyum döküm

Ağırlık Yakl. 0,25 kg ¹⁾

Çalışmaya başlama torku ≤ 0,8 Ncm (20 °C'de)

İşletme torku ≤ 0,6 Ncm (20 °C'de)

İzin verilen statik mil hareketi ± 0,3 mm (radyal)

± 0,5 mm (düz) İzin verilen dinamik mil hareketi ± 0,05 mm (radyal)

± 0,1 mm (düz)

Maks. açısal ivme ≤ 500.000 rad/s²

Çalışma devir sayısı 6.000 min⁻¹ ²⁾

Rotorun atalet momenti 56 gcm²

Rulman dayanım ömrü 3,6 x 10⁹ tur ³⁾

1) Erkek konnektör enkodere göre.

2) İzin verilen çalışma sıcaklığı aralığı açısından 1.000 dak^-1 başına yaklaşık 3,0 K’lık kendiliğinden ısınmayı dikkate alın.

3) Maksimum hız ve sıcaklıkta.

Ortam verileri

EMVC EN 61000-6-2, EN 61000-6-3 ve IEC 61326-3-1 uyarınca

Koruma sınıfı IP65 (IEC 60529 göre) ¹⁾

İzin verilen rölatif nem 90 %, Çiğlenmeye izin verilmez Çalışma sıcaklığı aralığı –30 °C ... +95 °C ²⁾

Depolama sıcaklığı aralığı –30 °C ... +90 °C, Ambalajsız

1) Takılı erkek konnektörü soket bağlantısında en az IP65.

2) Çalışma sıcaklığı ölçüm noktasında.

3) Vektör uzunluğu denetimli çalışmada kontrol edilmiştir.

4) Vektör uzunluğu denetimli çalışmada kontrol edilmiştir. Karşı erkek konnektör dahil.

(4)

A B C D E F H I J K

L M

N O P Q R S

Darbelere karşı direnç 100 g, 6 ms (EN 60068-2-27 uyarınca) ³⁾ Titreşimlere karşı direncin frekans aralığı 30 g, 10 Hz ... 1.000 Hz (EN 60068-2-6) ⁴⁾

1) Takılı erkek konnektörü soket bağlantısında en az IP65.

2) Çalışma sıcaklığı ölçüm noktasında.

3) Vektör uzunluğu denetimli çalışmada kontrol edilmiştir.

4) Vektör uzunluğu denetimli çalışmada kontrol edilmiştir. Karşı erkek konnektör dahil.

Sınıflandırmalar

ECl@ss 5.0 27272501

ECl@ss 5.1.4 27272501

ECl@ss 6.0 27272590

ECl@ss 6.2 27272590

ECl@ss 7.0 27272590

ECl@ss 8.0 27272590

ECl@ss 8.1 27272590

ECl@ss 9.0 27272590

ECl@ss 10.0 27272501

ECl@ss 11.0 27272501

ETIM 5.0 EC001486

ETIM 6.0 EC001486

ETIM 7.0 EC001486

ETIM 8.0 EC001486

UNSPSC 16.0901 41112113

(5)

Teknik çizim

(Ölçüler mm cinsindedir)

Blind hollow şaft, radyal erkek konnektör M12 ve M23

Ø 60(2.36) Ø 32.6 (1.28)

Ø 63 ±0.2 (2.48) Ø 72 ±0.3 (2.83)

Ø X F7

47 (1.85)

3.2 ^+0.1 (0.12)

20 (0.79) 20°

X Ø X j7 5:1

C - C 2:1

C

min. 15 (0.59) max. 40 (1.57)

45.5 (1.79) 9.4 (0.37)

3.4 (0.13)

2.5 (0.10)

M12x1 M23x1

7.75 (0.31)

14.5 (0.57) 26.1 (1.03)

0.8(0.03)

2 h9 (0.08)

max. 8.5 (0.33) min. 7.5 (0.30)

6 (0.24) A

max. 0,5 1

2

X

3

4

5

6

{

DIN ISO 2768-mk uyarınca genel toleranslar

① Çalışma sıcaklığı ölçüm noktası (serbestçe seçilebilir, gövde kaplama yüzeyinde sirkülasyonlu, flanştan yaklaşık 3 mm uzaklıkta)

② Titreşim ölçüm noktası (gövde alın yüzeyinde, gövde kenarından yaklaşık 3 mm uzaklıkta)

③ Montaj şablonları

④ Ø 5/8"’te maks. 0,4

⑤ Poyra yayı DIN 6885-A 2x2x6

⑥ Poyra yayı kanalı

6 mm 8 mm 3/8"

10 mm 12 mm 1/2″

14 mm 15 mm 5/8″

Müşteri tarafından

(6)

A B C D E F H I J K

L M

N O P Q R S

PIN yerleşimi

Erkek konnektör M12, 8 pinli

Enkoderde M12 konnektörlü (erkek) görünüm PIN

Erkek konnek- tör M12, 8 pinli

PIN Erkek konnek- tör M23, 12 pinli

Damarların rengi

(kablo bağlantısı) Sinyal Açıklama

1 6 Kahverengi - COS Sinyal hattı

2 5 Beyaz + COS Sinyal hattı

3 1 Siyah - SIN Sinyal hattı

4 8 Pembe + SIN Sinyal hattı

5 4 Sarı Sinyal (güvenlik odak-

lı çalışma modla- rı için kullanmayın)

6 3 Mor Z Sinyal (güvenlik odak-

lı çalışma modla- rı için kullanmayın)

7 10 Mavi GND Şasi bağlantısı

8 12 Kırmızı US Gerilim kaynağı (göv-

deye potansiyelsiz)

- 9 - N.C. Dolu değil

Ekran Ekran Ekran Ekran Ekran, enkoder

gövdesine bağlıdır Ekran, enkoder tarafından gövdeye bağlıdır Kumanda tarafında toprağa bağlayın.

(7)

Diyagramlar

Fark oluşumundan sonra SIN/COS arayüz sinyalleri

COS+ – COS–

SIN+ – SIN–

Z – ¯Z

0 V

1 V

2.3 V 360° el.

90° el.

Milin saat yönünde “A" yönüne bakacak şekilde döndürülmesi durumunda (boyutsal çizime bakınız)

Besleme Gerilimi Çıkış

4,5 V ... 5,5 V Sin/Cos 1,0 VSS

Fark oluşumundan önce SIN/COS arayüz sinyalleri

2.5 V

2.9 V

1.75 V

2.9 V

1.75 V

0.5 V

0.5 V 360° el.

90° el.

¯ Z

COS+ COS–

SIN+ SIN–

Z

Milin saat yönünde “A" yönüne bakacak şekilde döndürülmesi durumunda (boyutsal çizime bakınız)

Sinyal Arayüz sinyalleri Fark oluşumundan ön-

ce arayüz sinyalleri Sinyal offseti + SIN

- SIN + COS

- COS

Analog, diferansiyel 0,5 VSS ± 20 % 2,5 V ± 10 %

Z_Z Dijital, diferansiyel Low: 1,75 V ± 15 %,

High: 2,90 V ± 15 %

(8)

A B C D E F H I J K

L M

N O P Q R S

Önerilen aksesuar

Diğer cihaz modelleri ve aksesuar www.sick.com/DFS60S_Pro

Kısa açıklama Tip Stok no.

Konnektörler ve Kablolar

• Bağlantı türü A kafa: Dişi konnektör, M12, 8 pin, düz

• Bağlantı türü B kafa: Açık kablo ucu

• Sinyal türü: Artımlı, SSI

• Kablo: 2 m, 8 telli, PUR, halojensiz

• Açıklama: Artımlı, Blendajlı, Kafa A: Dişi konnektör, M12, 8 pin, düz, Kafa B: Kablo Kablo: Çekme zincirine uygun, PVC, ekranlı, 4 x 2 x 0,25 mm², Ø 7,0 mm, SSI

• Bağlantı tekniği: Açık kablo ucu

DOL-1208-G02MAC1 6032866

DOL-1208-G05MAC1 6032867

DOL-1208-G10MAC1 6032868

DOL-1208-G20MAC1 6032869

• Bağlantı türü A kafa: Dişi konnektör, M12, 8 pin, düz, A kodlu

• Bağlantı türü B kafa: Erkek konnektör, M12, 8 pin, düz, A kodlu

• Açıklama: Blendajlı

• Onaylı iletken enine kesiti: ≤ 0,25 mm²

• Bilgi: Çekme zincirine uygun

• Uygulama alanı: Çekme zinciri çalışması

YF2AA8-

020S01MKA18 2099207

YF2AA8-

050S01MKA18 2099209

YF2AA8-

100S01MKA18 2099210

YF2AA8-

200S01MKA18 2099208

(9)

Kısa açıklama Tip Stok no.

• Bağlantı türü B kafa: -

• Kablo: CAT5, CAT5e

• Açıklama: Artımlı, Blendajlı, Kafa A: Dişi konnektör, M12, 8 pin, düz, A kodlamalı, artımsal, SSI, ekranlı, 4 mm ... 8 mm kablo çapı için Kafa B: - Çalışma sıcaklığı: – 40 °C ... +85 °C, SSI

• Bağlantı tekniği: Yalıtım deplasman konnektörünün hızlı bağlantısı

• Onaylı iletken enine kesiti: 0,14 mm² ... 0,34 mm²

DOS-1208-GA01 6045001

• Bağlantı türü A kafa: Erkek konnektör, M12, 8 pin, düz, A kodlu

• Bağlantı türü B kafa: -

• Sinyal türü: Artımlı

• Kablo: CAT5, CAT5e

• Açıklama: Artımlı, Blendajlı, Kafa A: Erkek konnektör, M12, 8 pin, düz, A kodlamalı, ekranlı, 4 mm ... 8 mm kablo çapı için Kafa B: - Çalışma sıcaklığı: –40 °C ... +85 °C

• Bağlantı tekniği: Yalıtım deplasman konnektörünün hızlı bağlantısı

• Onaylı iletken enine kesiti: 0,14 mm² ... 0,34 mm²

STE-1208-GA01 6044892

• Bağlantı türü A kafa: Kablo

• Sinyal türü: SSI, Artımlı, HIPERFACE^®

• Kablo: 8 telli, PUR, halojensiz

• Açıklama: SSI, Blendajlı, Artımlı, HIPERFACE^®

LTG-2308-MWENC 6027529

• Sinyal türü: SSI, Artımlı

• Kablo: 11 telli, PUR

• Açıklama: SSI, Blendajlı, Artımlı

LTG-2411-MW 6027530

• Sinyal türü: SSI, Artımlı

• Kablo: 12 telli, PUR, halojensiz

• Açıklama: SSI, Blendajlı, Artımlı

LTG-2512-MW 6027531

• Sinyal türü: SSI, TTL, HTL, Artımlı

• Kablo: 12 telli, UV ve tuzlu suya dayanıklı, PUR, halojensiz

• Açıklama: SSI, Blendajlı, Kafa A: Kablo Kafa B: Kablo Kablo: Çekme zincirine uygun, PUR, halojensiz, ekranlı, UV ve tuzlu suya dayanıklı, 4 x 2 x 0,25 mm² + 2 x 0,5 mm² + 2 x 0,14 mm², Ø 7,8 mm, TTL, HTL, Artımlı

LTG-2612-MW 6028516
