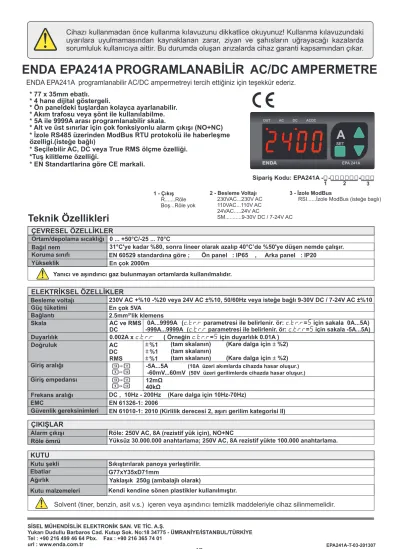

ENDA EPA241A PROGRAMLANABİLİR AC/DC AMPERMETRE ENDA EPA241A programlanabilir AC/DC ampermetreyi tercih ettiğiniz için teşekkür ederiz.

(1)

Teknik Özellikleri

ÇIKIŞLAR

Alarm çıkışı Röle: 250V AC, 8A (rezistif yük için), NO+NC

Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama.

Röle ömrü

ÇEVRESEL ÖZELLİKLER

Yükseklik En çok 2000m

31 °C 'ye kadar %80, sonra lineer olarak azalıp 40 °C ’de %50'ye düşen nemde çalışır.

Ortam/depolama sıcaklığı Bağıl nem

0 ... +50°C/-25 ... 70°C

Koruma sınıfı EN 60529 standardına göre ; Ön panel : IP65 ,

Arka panel : IP20

Yanıcı ve aşındırıcı gaz bulunmayan ortamlarda kullanılmalıdır.

KUTU

Kutu şekli Sıkıştırılarak panoya yerleştirilir.

Ebatlar G77xY35xD71mm

Ağırlık

Kutu malzemeleri Kendi kendine sönen plastikler kullanılmıştır.

ENDA EPA241A PROGRAMLANABİLİR AC/DC AMPERMETRE

ENDA EPA241A programlanabilir AC/DC ampermetreyi tercih ettiğiniz için teşekkür ederiz.

Cihazı kullanmadan önce kullanma kılavuzunu dikkatlice okuyunuz! Kullanma kılavuzundaki uyarılara uyulmamasından kaynaklanan zarar, ziyan ve şahısların uğrayacağı kazalarda sorumluluk kullanıcıya aittir. Bu durumda oluşan arızalarda cihaz garanti kapsamından çıkar.

Solvent (tiner, benzin, asit v.s.) içeren veya aşındırıcı temizlik maddeleriyle cihaz silinmemelidir.

Yaklaşık 250g (ambalajlı olarak)

SİSEL MÜHENDİSLİK ELEKTRONİK SAN. VE TİC. A.Ş.

Yukarı Dudullu Barbaros Cad. Kutup Sok. No:18 34775 - ÜMRANİYE/İSTANBUL/TÜRKİYE Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01

url : www.enda.com.tr

* 77 x 35mm ebatlı.

* 4 hane dijital göstergeli.

* Ön paneldeki tuşlardan kolayca ayarlanabilir.

* Akım trafosu veya şönt ile kullanılabilme.

* 5A ile 9999A arası programlanabilir skala.

* Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı (NO+NC)

* İzole RS485 üzerinden ModBus RTU protokolü ile haberleşme özelligi.(isteğe bağlı)

* Seçilebilir AC, DC veya True RMS ölçme özelliği.

*Tuş kilitleme özelliği.

* EN Standartlarina göre CE markali.

Besleme voltajı 230V AC +%10 -%20 veya 24V AC %10, 50/60Hz veya isteğe bağlı 9-30V DC / 7-24V AC %10 ± ± Güç tüketimi

2.5mm²'lik klemens Bağlantı

Skala Duyarlılık Doğruluk

EMC

Güvenlik gereksinimleri

EN 61326-1: 2006

EN 61010-1: 2010 (Kirlilik derecesi 2, aşırı gerilim kategorisi II) ELEKTRİKSEL ÖZELLİKLER

0A...9999A ( c.tr.r parametresi ile belirlenir. ör: c.tr.r =5 için sakala 0A...5A ) 0.002A x c.tr.r ( Örneğin c.tr.r =5 için duyarlılık 0.01A )

En çok 5VA

AC RMS

DC ± %1

%1

(tam skalanın) (Kare dalga için %2) ± (tam skalanın)

(tam skalanın) (Kare dalga için %2) ±

Giriş empedansı 12mΩ 40kΩ

Frekans aralığı DC , 10Hz - 200Hz (Kare dalga için 10Hz-70Hz)

Giriş aralığı -5A...5A (10A üzeri akımlarda cihazda hasar oluşur.) -60mV...60mV (50V üzeri gerilimlerde cihazda hasar oluşur.)

AC ve RMS

DC -999A...9999A ( c.tr.r parametresi ile belirlenir. ör: c.tr.r =5 için sakala -5A...5A )

±

EPA241A-T-03-201307

± %1

2 -

230VAC...230V AC RSI...İzole ModBus (isteğe baglı) 110VAC...110V AC

24VAC...24V AC

SM...9-30V DC / 7-24V AC

Besleme Voltajı 3 - İzole ModBus 1 -

R...Röle Boş...Röle yok

Çıkış

Sipariş Kodu: EPA241A - - -

1 2 3

SET SET

EPA 241A ENDA

OUT AC DC ACDC

A

ve ve 9 12

11 10

ve ve

12 9

11 10

(2)

UP.l1 UP.l1 + HYS.U UP.l1 - HYS.U

LO.l1 LO.l1 + HYS.L

LO.l1 - HYS.L

Out

dly.U

A.out = n.c.

A.out = n.o.

dly.U dly.l dly.l

Input

t

Bağlantı Diyagramı

ENDA EPA241 pano tipi kontrol cihazıdır. Cihaz talimatlara uygun kullanılmalıdır.

tarafından, kullanma kılavuzundaki talimatlara uygun olarak yapılmalıdır. Montaj yapılırken bağlantı kablolarında elektrik bulunmamalıdır. Cihaz rutubetten, titreşimden ve kirlilikten korunmalıdır. Çalışma ısısına dikkat edilmelidir. Montaj kabloları yüksek güç taşıyan hatların ve cihazların yakınından geçirilmemelidir.

DİKKAT

5A girişi ile 60mV girişi aynı anda bağlanırsa ölçüm hatalı yapılır.

Montaj ve elektriksel bağlantılar, teknik personel Panel yuva kesiti

Boyutlar

Not :

1) Panel kalınlığı en fazla 7mm olabilir.

2) Cihaz arkasında en az 60mm boşluk bırakılmaz ise, panelden sökülmesi zorlaşır.

35mm

77mm

71mm

29,5mm

Sıkıştırma aparatı

Cihazı panelden çıkarmak için:

- Sıkıştırma aparatını 1 yönünde yana itiniz.

- Aparatı 2 yönünde çekiniz.

4 5 BESLEME:

NOT :

184-253V AC 50/60Hz 5VA

Faz Nötr

230V AC Besleme Anahtar

Not:

Kablo kesiti: 1,5mm² Sigorta

F 100mA 250V AC

Sigorta kullanılmalıdır.

1) Cihaz kabloları IEC 60227 veya IEC 60245 gereksinimlerine uygun olmalıdır.

2) Güvenlik kuralları gereğince şebeke anahtarı operatörün kolaylıkla ulaşabileceği bir konumda olması ve anahtarın cihazla ilgili olduğunu belirten bir işaretin bulunması gerekmektedir.

Cihazın tümünde ÇİFT YALITIM vardır.

Vida sıkma momenti 0.4-0.5Nm

A

-A 0

A

0

A

0

A

-A

A

0

A

0

T 3T/2

T/2 2T

T 3T/2

T/2 2T

T 3T/2

T/2 2T

T 3T/2

T/2

0

T 2T

T 3T/2

T/2 2T

d d

0.308 A

0.386 A

0.000 A A

d T

d A T d A

A T d

T

²

2

0.000 1

A 2 1

2 A

A 1 2 A 2

p

1 A 2 A 1

p

2 2 A 1

A 1

A 1 2

ac dc Ac.dc ^(rms)

Derinlik

Conta

2

61mm 5mm

Panel

1

SET SET

EPA 241A ENDA

OUT AC DC ACDC

A

CAT II

+ Max. 5A AC / DC

1 2 3 4 5 6 7 8 9 10

ENDA

INDUSTRIAL ELECTRONICS SN: XXXXXXXXX EPA241A-230VAC

PROGRAMMABLE AC/DC AMMETER

11 12

8 680407 704309

230V AC +10% -20%

50/60Hz 5VA Made in Turkey

+ ^{Max. 60mV} AC / DC

CAT II

+ Max. 5A AC / DC

1 2 3 4 5 6 7 8 9 10

ENDA

INDUSTRIAL ELECTRONICS SN: XXXXXXXXX EPA241A-230VAC-RSI

11 12

COM. B A

8 680407 704316

230V AC +10% -20%

50/60Hz 5VA Made in Turkey

+ ^{Max. 60mV} AC / DC

CAT II

ENDA

INDUSTRIAL ELECTRONICS SN: XXXXXXXXX EPA241A-R-230VAC

OUTPUT 250V AC 8A

8 680407 704323

230V AC +10% -20%

Made in Turkey

+ ^{Max. 60mV} AC / DC

CAT II

ENDA

INDUSTRIAL ELECTRONICS SN: XXXXXXXXX

OUTPUT 250V AC 8A

8 680407 704330

230V AC +10% -20%

Made in Turkey

+ ^{Max. 60mV} AC / DC EPA241A-R-230VAC-RSI

(3)

Seçilen parametre değerinin görüntülenmesini ve ayarlanmasını sağlar.

Program tuşu

Set değerinin arttırılmasını ve parametrelerin değiştirilmesini sağlar. Sürekli basıldığında ayarlanan sayısal değer hızlı artar.

ayarlanan sayısal değer hızlı azalır.

Set değerinin eksiltilmesini ve parametrelerin değiştirilmesini sağlar. Sürekli basıldığında Arttırma

tuşu

Eksiltme tuşu

EPA241A PROGRAMLAMA DİYAGRAMI

ve tuşları kullanılarak üst limit histerisiz değeri 0 ile 20 istenilen değere ayarlanabilir. Bu parametre

( - - ) değerinden büyük olamaz.

arasında

Up.l1 Lo.l1 Hys.l

ve tuşları kullanılarak alt limit değeri c.tr.r parametresi ile belirlenen alt ve üst skala değerleri arasında istenilen

değere ayarlanabilir.Bu parametre (Up.l1 - HYS.U - HYS.l) değerinden büyük olamaz.

ve tuşları kullanılarak üst limit değeri c.tr.r parametresi ile belirlenen alt ve üst skala değerleri arasında

istenilen değere ayarlanabilir.Bu parametre (lo.l1 - HYS.l - HYS.U ) değerinden küçük olamaz.

ve tuşları kullanılarak alt limit histerisiz değeri 0 ile 20 istenilen değere ayarlanabilir. Bu parametre

( - - ) değerinden büyük olamaz.

arasında

Up.l1 Lo.l1 Hys.U

ve tuşları kullanılarak üst limit değeri c.tr.r

parametresi ile belirlenen alt ve üst skala değerleri arasında istenilen değere ayarlanabilir.Bu parametre (lo.l1 + HYS.l HYS.U+ ) değerinden küçük olamaz.

ve tuşları kullanılarak alt limit değeri c.tr.r

parametresi ile belirlenen alt ve üst skala değerleri arasında istenilen değere ayarlanabilir.Bu parametre (Up.l1 - HYS.U - HYS.l ) değerinden büyük olamaz.

SET

A

SET

ENDA

RMS DC AC OUT

SET SET

EPA 241A ENDA

OUT AC DC ACDC

A

Tuşlarına birlikte basılırsa üst limit değeri ayarlanabilir.

Ölçüm değeri

Tuşuna basılınca üst limit değeri görülür.

Tuşuna basılınca alt limit değeri görülür.

Tuşlarına birlikte basılırsa alt limit değeri ayarlanabilir.

&

ALARM DEĞERİNİN AYARLANMASI

SET SET

Tuşuna basılınca üst limit için histerisiz değeri görülür.

Tuşuna basılınca üst limit alarmı için gecikme süresi görülür.

Tuşuna basılınca üst limit değeri görülür.

Tuşuna basılınca alt limit değeri görülür.

Tuşuna basılınca alt limit için histerisiz değeri görülür.

SET

Üst limit alarmı için gecikme süresi

Üst limit histerisiz değeri

Üst limit değeri

Alt limit değeri

Alt limit histerisiz değeri

ve tuşları kullanılarak 0 ile 900 saniye arasında istenilen değere ayarlanabilir.

üst limit alarmı için gecikme süresi

&

tuşlarına birlikte 3 saniye süre ile basılırsa programlama konumuna geçilir veya normal çalışma moduna dönülür.Parametre isimleri ekranda görünürken

tuşlarına basılırsa ölçüm değeri moduna dönülür.

&

SET

Tuşuna basılır ise tekrar parametre ismine dönülür.

SET

Tuşuna basılır ise tekrar parametre ismine dönülür. PROGRAMLAMA KONUMU

Tuşuna 3sn süre ile basılırsa Loc Moduna geçilir.

Loc modunda menüye ve diğer fonksiyonlara erişilemez, sadece ölçülen değer görülebilir.

Loc

Loc Modunda iken tuşuna 3sn süre ile basılırsa unL Moduna geçilir. unL modunda menüye ve diğer fonksiyonlara erişilebilir.

unL

& &

Tuşlarına birlikte basılırsa revizyon tarihi gün ve ay olarak görüntülenir.

12.03 2013

Revizyon tarihi gün/ay olarak gösterilirken tuşuna basılırsa revizyon tarihi yıl olarak görüntülenir.

010

(4)

Tuşuna basılınca baudrate değeri görülür.

SET

baud OFF

ve tuşları kullanılarak baudrate degeri OFF, 1200, 2400, 4800, 9600, 19200 değerlerine ayarlanabilir.

SET

**(*)**

()**

Sadece ModBus’li cihazlarda AdrS ve bAud parametreleri bulunur.

Rölesiz modellerde sadece c.tr.r , tYPE , d.Pnt, optn parametreleri bulunur.

Tuşlara basılmadan 25 saniye beklenir veya enerji kesilip yeniden verilirse çalışma konumuna dönülür.

NOT:

Cihaza ilk enerji verilirken tuşuna basılı tutulur ise,ekranda dPAr mesajı görünür ve fabrika ayarlarına geri dönülür.

HATA MESAJLARI

**

Optn

Ekranda gösterilen ölçüm değeri örnekleme süresi seçimidir.1.seçilirse;250ms,2.seçilirse;500ms, 3.seçilirse;

750ms, 4.seçilirse;1sn opsiyonları geçerlidir.

*

Tuşuna basılınca

ölçüm değeri örnekleme süresi görülür.

SET

Tuşuna basılınca cihazın adresi görülür.

Adrs 1

ve tuşları kullanılarak cihazın adresi 1 ile 247 arasında ayarlanabilir.

SET

**

Ölçüm metodu

ve tuşları kullanılarak ölçüm metodu , veya olacak şekilde ayarlanabilir.

Ekranın üst kısmındaki üç led ayarlanan ölçüm metodunu göstermektedir.

ac dc acdc

*

SET

_ACdC

Tuşuna basılınca

ölçüm metodu

konumu görülür. ^SET

Tuşuna basılır ise tekrar parametre ismine dönülür. Alt limit alarmı için

gecikme süresi SET

ve tuşları kullanılarak 0 ile 900 saniye arasında istenilen değere ayarlanabilir.

alt limit alarmı için gecikme süresi

Tuşuna basılınca alt limit alarmı için gecikme süresi

görülür. ^SET

Alarm çıkış konumu

ve tuşları kullanılarak alarm çıkış konumu n.o. veya olacak şekilde ayarlanabilir.

seçilirse alarm durumunda çıkış rölesi enerjilenir.

N.c. n.o

SET

Tuşuna basılınca alarm çıkış

konumu görülür. ^SET

ve tuşları kullanılarak akım dönüştürme oranı 5(/5) ile (/5) arasında istenilen değere ayarlanabilir.Bu parametre

değişince üst limit değeri üst skala değerine ,alt limit değeri alt skala değerine ,histerisiz değerleri ise 0’a set edilir.

9999

*

SET

Tuşuna basılınca akım dönüştürme konumu görülür.

ve tuşları kullanılarak ondalık hane gösterim şekli c.tr.r parametresinin değerine göre seçilebilir. c.tr.r parametresi;

10’dan küçükse ölçüm değeri (0.00) veya (0.0) , 10 ile 100 arasında ise (0.0) veya (0) şekilerinde gösterilebilir.c.t.r.r parametresi 100’den büyükse ölçüm değeri sadece (0) şeklinde gösterilebilir.

SET

*

Ondalık Hane Gösterim Şekli

SET

Tuşuna basılınca ondalık gösterim şekli görülür.

Ölçülen akım değerinin üst skalayı aştığını gösterir. Ölçülen akım değerinin alt skalayı aştığını gösterir.

4

(5)

Holding Register Adresleri Decimal Hex

Veri Tipi

Verinin İçeriği Parametre

Adı

Okuma /Yazma İzni

Başlangıç Değeri 0000d

0001d 0002d 0003d 0004d 0005d 0006d 0007d 0008d 0009d

0010d

0011d

0x0000 0x0001 0x0002 0x0003 0x0004 0x0005 0x0006 0x0007 0x0008 0x0009

0x000A

0x000B word word word word word word word word word word

word

Ölçüm değeri örnekleme süresi opsiyonu (1.seçilirse;250ms, 2.seçilirse;500ms, 3.seçilirse;750ms, 4.seçilirse;1sn opsiyonları geçerlidir.

Üst limit değeri Üst limit histerisiz değeri

Üst limit alarmı için gecikme süresi Alt limit değeri

Alt limit histerisiz değeri

Alt limit alarmı için gecikme süresi Akım değiştirme oranı

Ölçüm metodu (0=AC,1=DC,2=ACDC) Ondalık hane gösterim şekli (0=X.XX,1=X.X,2=X)

RS485 Network bağlantısı için cihazın adresi (1 ile 247 arasında ayarlanabilir.

Baudrate (0=Off;1=1200;2=2400; 3=4800; 4=9600; 5=19200) uPL1

dlyU LoL1 HYSL dLyl HYSU

ctrr type dpnt OPTN

aDRS BAUD

Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir
