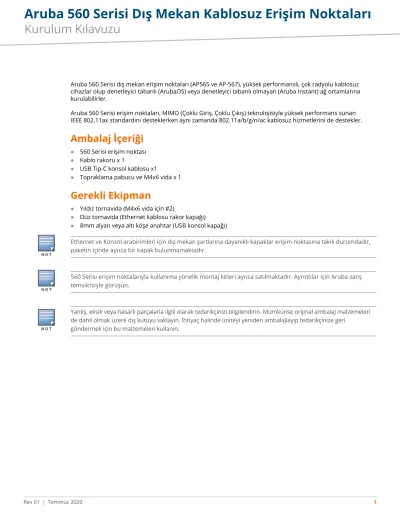

Aruba 560 Serisi Dış Mekan Kablosuz Erişim Noktaları Kurulum Kılavuzu
Aruba 560 Serisi dış mekan erişim noktaları (AP565 ve AP-567), yüksek performanslı, çok radyolu kablosuz cihazlar olup denetleyici tabanlı (ArubaOS) veya denetleyici tabanlı olmayan (Aruba Instant) ağ ortamlarına kurulabilirler.
Aruba 560 Serisi erişim noktaları, MIMO (Çoklu Giriş, Çoklu Çıkış) teknolojisiyle yüksek performans sunan IEEE 802.11ax standardını desteklerken aynı zamanda 802.11a/b/g/n/ac kablosuz hizmetlerini de destekler.
Ambalaj İçeriği
560 Serisi erişim noktası
Kablo rakoru x 1
USB Tip-C konsol kablosu x1
Topraklama pabucu ve M4x6 vida x 1
Gerekli Ekipman
Yıldız tornavida (M4x6 vida için #2)
Düz tornavida (Ethernet kablosu rakor kapağı)
8mm alyan veya altı köşe anahtar (USB konsol kapağı)
N O T
Ethernet ve Konsol arabirimleri için dış mekan şartlarına dayanıklı kapaklar erişim noktasına takılı durumdadır, paketin içinde ayrıca bir kapak bulunmamaktadır.
N O T
560 Serisi erişim noktalarıyla kullanıma yönelik montaj kitleri ayrıca satılmaktadır. Ayrıntılar için Aruba satış temsilcisiyle görüşün.
N O T
Yanlış, eksik veya hasarlı parçalarla ilgili olarak tedarikçinizi bilgilendirin. Mümkünse orijinal ambalaj malzemeleri de dahil olmak üzere dış kutuyu saklayın. İhtiyaç halinde üniteyi yeniden ambalajlayıp tedarikçinize geri
göndermek için bu malzemeleri kullanın.
Donanıma Genel Bakış
Şekil 1 560 Serisi Erişim Noktası
LED
560 Serisi erişim noktasında erişim noktasının sistem durumunu gösteren bir LED bulunmaktadır.
Tablo 1 560 Serisi Cihaz Başlatılırken LED Anlamları
Tablo 2 560 Serisi Cihaz Çalışırken LED Anlamları
LED Renk/Durum Anlamı
Sistem LED’i Kapalı AP’ye güç gelmiyor
Kırmızı Cihaz ilk açılış
Yeşil - Yanıp sönüyor AP başlatılıyor, hazır değil
Yeşil - Sürekli AP hazır ve Gigabit Ethernet bağlantısı sağlandı.
LED 1200 saniye sonra kapanır
Yeşil - Sarı, 6 saniyelik sürelerle AP hazır ve 10/100Mbps Ethernet bağlantısı sağlandı.
LED 1200 saniye sonra kapanır
LED Renk/Durum Anlamı
Sistem LED’i Sürekli Kırmızı Genel arıza - Acil eylem gerekiyor Her 3 saniyede bir yanıp sönme Radyo 0 arızası (5 GHz)
Her 3 saniyede bir, aralarında 0,5 saniye süre olacak şekilde iki kez hızlı yanıp sönme
Radyo 1 arızası (2,4 GHz) USB Konsol Portu, Sıfırlama
düğmesi ve LED’i
Topraklama Noktası
Ethernet Portu Havalandırma Menfezi
Ethernet Portu
560 Serisi erişim noktasında bir adet Ethernet portu (E0) bulunmaktadır. Ethernet portu 100/1000 BaseT, otomatik algılamalı MDI/MDX portu olup Ethernet kablosuyla bağlandığında yer uydu bağı bağlantısını destekler.
Güç
Ethernet portu PoE-in özelliğini destekler ve AP’nin 802.3af/802.3at PoE güç kaynağından enerji sağlamasına olanak sağlar.560 Serisi erişim noktası, aktif olarak AP’nin enerji kullanımını ölçerek bu kullanımı öngörülen enerji bütçesine dinamik bir şekilde adapte eden Akıllı Güç Yönetimi (IPM) özelliğini destekler.
Erişim noktası farklı güç kaynağı seçeneklerine sahip olduğunda cihazın çalışmasıyla ilgili kısıtlamalar Tablo 3‘te listelenmiştir.
Tablo 3 Güç Seçenekleri ve Cihazın Çalışmasıyla ilgili Kısıtlama
Topraklama Noktası
Daima toprak hatları çekerek erişim noktasını korumayı unutmayın. Erişim noktası kutusuna güç bağlanmadan önce toprak bağlantısı tamamlanmış olmalıdır.
USB Tip-C Konsol Portu
Erişim noktasını doğrudan yönetim için taşınabilir bir bilgisayar veya seri terminale bağlamak için ürünle birlikte verilen USB Tip-C konsol kablosunu kullanın.
Sıfırlama Düğmesi
Sıfırlama düğmesi, erişim noktasını fabrika varsayılan ayarlarına sıfırlamak veya LED göstergeyi kapatıp açmak için kullanılabilir.
Erişim noktasını fabrika varsayılan ayarlarına sıfırlamak için iki yöntem bulunmaktadır:
Erişim noktasını normal çalışması sırasında sıfırlayın
Kağıt atacı gibi küçük ve ince bir nesneyi, cihazın normal çalışması sırasında 10 saniyeden uzun bir süre sıfırlama düğmesine bastırın.
Erişim noktasını çalışmaya başlarken sıfırlayın
1. Erişim noktası güç kaynağı olarak PoE’yi kullanmadığı sırada kağıt atacı gibi küçük ve ince bir nesneyi sıfırlama düğmesine bastırın ve basılı tutun.
2. Sıfırlama düğmesi basılı durumdayken güç kaynağını (PoE) erişim noktasına bağlayın.
3. 15 saniye sonra erişim noktası üzerindeki sıfırlama düğmesini serbest bırakın.
LED göstergesini kapatmak veya açmak için, erişim noktasının normal çalışması sırasında, 10 saniyeden az bir süre, kağıt atacı gibi küçük ve ince bir nesne kullanarak sıfırlama düğmesine basın ve düğmeyi basılı tutun.
Güç Kaynağı IPM Kısıtlamalar
802.3at PoE yok Kısıtlama yok, tüm özellikler kullanılabilir.
802.3af PoE etkin AP kısıtlamasız modda başlatılır ancak PoE bütçesi ve gerçek güç durumuna bağlı olarak dinamik olarak kısıtlamalar uygulayabilir.
802.3af PoE devre dışı 2,4GHz radyosu 1 uzamsal akışla kısıtlı.
N O T
USB Konsol portunun kapağını açmak için uygun bir 8mm alyan veya altı köşeli anahtar kullanın.
Başlamadan Önce
Montaj işlemine başlamadan önce aşağıdaki bölümlere başvurun.
Kurulum Öncesi Kontrol Listesi
Erişim noktasını kurmadan önce şunları temin edin:
Cat5E veya daha iyisi UTP kablosu ve ağ erişimi
Cihazla uyumlu PoE enjektörü ve kablosu Aşağıdaki ağ hizmetlerinden biri:
Aruba Discovery Protocol (ADP)
“A” kaydı olan DNS sunucusu
Satıcı özel seçeneklerine sahip DHCP Sunucusu
Dış Mekan Planlaması ve Yerleşimiyle İlgili Dikkat Edilmesi Gereken Hususlar
Bir dış mekan kablosuz ağı yerleştirilmeden önce, başarılı bir WLAN yerleşiminin planlanması için ortam değerlendirilmelidir. Ortamın başarılı bir şekilde değerlendirilmesi, yönlendirici ve antenlerinin doğru şekilde seçilmesini sağlar ve en iyi RF kapsama alanı için bunların yerlerinin belirlenmesine yardımcı olur. Bu işlem WLAN veya RF planlaması olarak kabul edilir ve Aruba’nın sistem mühendisleri dış mekan planlaması işlemine destek olabilir.
Özel Kurulum Konumlarını Belirleme
Doğru kurulum yer(ler)ini belirlemek için, Aruba RF Planı yazılım uygulaması tarafından oluşturulan erişim noktası yerleşim haritasından yararlanın. Her konum, hedeflenen kapsama alanının merkezine olabildiğince yakın ve engellerden veya bariz sinyal karışması kaynaklarından arındırılmış olmalıdır. Bu RF emiciler/yansıtıcılar/
sinyal karışması kaynakları RF yayılımını etkileyecektir. Bu durum planlama safhasında dikkate alınmalı ve RF planında gerekli ayarlamalar yapılmalıdır.
D İ K K AT
!
FCC Bildirimi: Amerika Birleşik Devletleri’nde kurulumu yapılan ve Amerika Birleşik Devletleri’nde bulunmayan denetleyici modellerine yapılandırılan erişim noktalarının uygun olmayan bir biçimde sonlandırılması,
FCC tarafından verilen ekipman onayının ihlaline yol açacaktır. Kasıtlı olarak böyle bir ihlalde bulunulması, FCC’nin çalıştırmanın derhal sonlandırılmasını istemesiyle ve hakkın kaybedilmesiyle sonuçlanabilir (47 CFR 1.80).
N O T
Aruba resmi gereksinimlere uygun olarak, 560 Serisi erişim noktalarını, yapılandırma ayarlarını yalnızca yetkili ağ yöneticilerinin değiştirebileceği şekilde tasarlamıştır. AP’nin yapılandırılmasıyla ilgili daha fazla bilgi için Erişim Noktası Yazılımı Hızlı Başlangıç Kılavuzuna başvurun.
D İ K K AT
!
Erişim noktaları radyo iletim aygıtlarıdır ve dolayısıyla resmi denetime tâbidir. Erişim noktalarının yapılandırılması ve çalıştırılmasından sorumlu ağ yöneticilerinin yerel yayın yönetmeliklerine uymaları gerekmektedir. Özellikle, erişim noktalarında erişim noktasının kullanılacağı yere uygun kanal atamalarının kullanılmış olmasına dikkat edilmelidir.
N O T
5600-5650 MHz bandına özgü kurallar bölgeye göre değişmektedir.
D İ K K AT
!
Bu ekipmanın diğer ekipmanlarla yan yana veya üst üste koyularak kullanılmasından kaçınılmalıdır. Aksi takdirde ekipman düzgün bir şekilde çalışmayabilir. Bu şekilde kullanılması gerekiyorsa bu ekipman ve diğer ekipman normal bir şekilde çalıştıklarını doğrulamak üzere gözlemlenmelidir.
Bilinen RF Emiciler/Yansıtıcılar/Sinyal Karışması Kaynaklarının Belirlenmesi
Bilinen RF emiciler, yansıtıcılar ve sinyal karışması kaynaklarının sahadayken kurulum safhasında belirlenmesi kritik öneme sahiptir. Erişim noktasını sabit konumuna yerleştirirken bu kaynakların dikkate alındığından emin olun.
RF emiciler şunlardır:
Çimento/Beton-Eski betonda, betonun kuruyarak potansiyel RF yayılımına neden olan yüksek düzeyde su kaybı vardır. Yeni betonda, RF sinyalinin engellenmesine neden olan yüksek düzeyde su bulunmaktadır.
Doğal materyaller-Akvaryumlar, su fıskiyeleri, yapay gölcükler ve ağaçlar
Tuğla
RF yansıtıcılar şunlardır:
Metal Nesneler—Katlar arasındaki metal paneller, inşaat demiri, yangın kapıları, havalandırma/ısıtma menfezleri, parmaklıklı pencereler, panjurlar, tel örgüler (delik boyutuna bağlı olarak), buzdolapları, askılar, raflar ve dosya dolapları.
Erişim noktasını iki havalandırma/ısıtma menfezi arasına yerleştirmeyin. RF bozulmalarını önlemek için erişim noktalarının menfezlerin altına yerleştirildiğinden emin olun.
RF sinyal karışması kaynakları şunlardır:
Mikrodalga fırınlar ve diğer 2,4 veya 5 GHz frekanslı cihazlar (telsiz telefonlar gibi)
Çağrı merkezleri veya kafeteryalarda kullanılanlar gibi kablosuz kulaklıklar
Erişim Noktası Kurulumu
Montaj Kitlerinin Kullanımı
560 Serisi erişim noktaları montaj kitleri kullanılarak duvara veya direğe monte edilebilir.
N O T
Tüm Aruba ürünlerinin servis işleri yalnızca eğitimli servis personeli tarafından yapılmalıdır.
Parça Numarası Açıklama
JW052A AP-270-MNT-V1 duvar ve dikey direk montajı için uzun montaj kitleri, dikey montaj elemanından 300 mm mesafe.
JW053A AP-270-MNT-V2 duvar ve dikey direk montajı için uzun montaj kitleri, dikey montaj elemanından 75 mm mesafe.
JW054A AP-270-MNT-H1 Eğimli veya yatay yapılardan asmaya uygun montaj kiti.
JW055A AP-270-MNT-H2 duvar veya tavan montajı için sıva altı montaj kiti.
N O T
560 Serisi ile birlikte bir montaj kiti verilmemektedir. Bu montaj kitleri aksesuar olarak mevcut olup, ayrıca sipariş edilmelidir.
N O T
AP-270-MNT-V2, AP-270-MNT-V2, AP-270-MNT-H1 ve AP-270-MNT-H2 montaj kiti krulum talimatlarına ilişkin olarak lütfen sırasıyla, AP-270-MNT-V1 Kurulum Kılavuzu, AP-270-MNT-V2 Kurulum Kılavuzu, AP-270-MNT-H1 Kurulum Kılavuzu ve AP-270-MNT-H2 Kurulum Kılavuzu ’na başvurun.
D İ K K AT
!
560 Serisi erişim noktasının bir direk veya duvar gibi ERİŞİMİ KISITLI OLAN KONUMLARA monte edilmesi amaçlanmıştır. Montaj elemanlarının erişim noktasıyla veya onun yakınında çalışırken elektriği kesmeleri gerekmektedir.
Erişim Noktasının Topraklanması
Topraklama, erişim noktasına güç verilmeden önce tamamlanmış olmalıdır. Topraklama kablosu olarak #8 AWG kullanılmalıdır.
1. Topraklama kablosunun bir ucunu soyun, çıplak topraklama kablosunu ürünle birlikte verilen bakır kablo pabucuna yerleştirin ve sıkıştırma pensesiyle sıkıca bastırın.
2. Kablo pabucunu ürünle birlikte verilen vidayla erişim noktası üzerindeki topraklama yuvasına sabitleyin.
Ethernet Kablosunun Bağlanması
Ethernet kablosunu erişim noktasına bağlamak için erişim noktasıyla birlikte verilen kablo rakorunu kullanarak aşağıdaki adımları gerçekleştirin.
Şekil 2 Ethernet Kablosu Rakorunun Montajı
1. Ethernet portunun toz kapağını çıkarın.
2. Sızdırmazlık somunu, tutucu, yalıtma bileziği ve rakor gövdesini kabloya geçirin.
3. RJ45 konnektörü Ethernet portuna sokun.
4. Rakor gövdesini çevirerek Ethernet portuna sıkıştırın.
5. Rakorun ayrı duran iki parçasını kablonun üzerinde birleştirin ve rakor gövdesinin girintisine oturuncaya dek rakor gövdesine doğru hareket ettirin.
6. Tutucuyu, rakorun üzerinden geçirerek, tutucunun girintili ucu rakor gövdesinin girintili ucuna düzgün bir şekilde oturana kadar rakor gövdesine doğru hareket ettirin.
7. Sızdırmazlık somununu çevirerek rakor gövdesine sıkıştırın.
D İ K K AT
!
Ambalaj içeriğinde yer alan Ethernet kablo rakorlarının kullanılmaması, bağlantı ve POE sorunlarına yol açabilir.
N O T
Kablo ürüne dahil değildir ve ayrıca satın alınması gerekmektedir. Erişim noktasında kullanmak üzere,
UV dirençli, dış mekan sınıfı özelliklerine sahip uygun bir CAT 5E veya daha iyi kalitede bir RJ45 kablosu satın alın.
Sızdırmazlık Somunu Tutucu
Rakor Gövdesi
Yalıtma Bileziği
N O T
Ambalaj içeriğinde Ethernet kablosu için kullanılmak üzere iki adet sızdırmazlık bileziği bulunmaktadır.
Bileziklerden biri 4-6 mm çaplı kablolar, diğeriyse 6-10 mm çaplı kablolar için uygundur.
Yazılım
Çalıştırma modlarının seçimine yönelik talimatlar ve başlangıç yazılım yapılandırması için AP Yazılım Hızlı Başlangıç Kılavuzuna başvurun.
Kurulum Sonrası Bağlanırlığı Doğrulama
Cihaza güç geldiğini ve başarıyla çalışmaya başladığını doğrulamak için erişim noktası üzerindeki entegre LED’ler kullanılabilir (bkz.Tablo 1 ve Tablo 2). Kurulum sonrası ağ bağlantısını doğrulamakla ilgili daha fazla ayrıntı için AP Yazılım Hızlı Başlangıç Kılavuzu’na bakın.
Elektriksel ve Çevresel Spesifikasyonlar
Elektriksel
Ethernet
E0: 100/1000 Base-T otomatik algılamalı Ethernet RJ-45 Arabirimi
Ethernet üzerinden güç (IEEE 802.3af ve 802.3at uyumlu)
Çevresel
Çalışma
Sıcaklık: -40 Cº ila 55 Cº (-40 Fº ila 131 Fº)
Bağıl Nem: %5 ila %93 (RH) yoğunlaşmayan
Depolama
Sıcaklık: -40 Cº ila 70 Cº (-40 Fº ila 158 Fº)
Bağıl Nem: %5 ila %93 (RH) yoğunlaşmayan
Bu ürünle ilgili ek spesifikasyonlar için lütfen www.arubanetworks.com adresindeki veri sayfasına başvurun.
Yönetmelik Kapsamındaki Model Numarası
Uygunluk sertifikasyonu ve tanımlama amaçlı olarak bu ürüne benzersiz bir mevzuat model numarası (RMN) atanmıştır. Mevzuat model numarası, gerekli tüm onay işaret ve bilgileriyle birlikte ürün isim plakası etiketinde yer almaktadır. Ürünle ilgili uygunluk bilgisi talep ettiğinizde her zaman bu mevzuat model numarasına başvurun. Mevzuat model numarası RMN ürünün pazarlama markası veya model numarası değildir.
Aşağıda bulunan mevzuat kapsamındaki model adları 560 Serisi için geçerlidir:
AP-565 RMN: APEX0565
AP-567 RMN: APEX0567
D İ K K AT
!
Aruba Erişim noktaları radyo iletim cihazları olarak sınıflandırılmış olup cihazın kullanılacağı ülkenin
mevzuatına tâbidir. Bu ekipmanın yapılandırılması ve çalıştırılmasına yönelik hususların ilgili ülke mevzuatına uyumunun sağlanmasından ağ yöneticileri sorumludur. Ülkenizdeki onaylı kanalların tam listesi için
https://www.arubanetworks.com/techdocs/DRT/Default.htm adresindeki Aruba İndirilebilir Mevzuat Tablosu’na başvurun.
Güvenlik ve Yönetmelikler Yönünden Uygunluk
Amerika Birleşik Devletleri
Bu aygıt FCC Kuralları Kısım 15’e uygundur. Çalıştırma aşağıdaki iki koşula tabidir: (1) bu cihazın zararlı
enterferansa yol açmaması ve (2) bu cihazın istenmedik çalışmayla sonuçlanabilecek enterferans da dahil olmak üzere alınan tüm enterferansları kabul etmesi.
Bu ekipman, FCC Kuralları Bölüm 15 uyarınca test edilmiş ve Sınıf B dijital cihazlara ilişkin sınırlara uygun olduğu saptanmıştır. Söz konusu sınırlar, yerleşim alanındaki bir kurulumda zararlı sinyal karışmasına karşı makul düzeyde koruma sağlamak amacıyla belirlenmiştir. Bu ekipman, radyo frekansı enerjisi üretir, kullanır ve yayabilir ve üreticinin talimatlara göre kurulmadığı ve kullanılmadığı takdirde, telsiz iletişimine yönelik zararlı sinyal karışmasına yol açabilir. Bununla birlikte, belirli bir kurulumda sinyal karışması olmayacağı yönünde herhangi bir garanti verilmemektedir. Ekipmanın kapatılıp açılmasıyla anlaşılabilecek olmak üzere, bu ekipman radyo veya televizyon alıcıları için zararlı sinyal karışmasına neden olursa, kullanıcının aşağıdaki tedbirlerden biri veya daha fazlasını uygulayarak sinyal karışmasını düzeltmeye çalışması önerilir:
Alıcı antenin yönünü veya konumunu değiştirin.
Ekipman ile alıcı arasındaki açıklığı artırın.
Ekipmanı alıcının bağlı olduğu devreden farklı bir devre üzerinde yer alan bir prize takın.
Yardım almak için bayiye veya tecrübeli bir radyo veya TV teknisyenine danışın.
Amerika Birleşik Devletleri’nde kurulumu yapılan ve Amerika Birleşik Devletleri’nde bulunmayan denetleyici modellerine yapılandırılan erişim noktalarının uygun olmayan bir biçimde sonlandırılması, FCC imtiyazlı ekipman onayının ihlaline yol açacaktır. Kasıtlı olarak böyle bir ihlalde bulunulması, FCC’nin çalıştırmanın derhal
sonlandırılmasını istemesiyle ve hakkın kaybedilmesiyle sonuçlanabilir (47 CFR 1.80).
Üretici tarafından açık olarak onaylanmamış değişiklikler, kullanıcının bu ekipmanı çalıştırma yetkisini kaybetmesine neden olabilir.
Industry Canada
Bu Class B dijital cihaz Kanada Sinyal Karışmasına Neden Olan Ekipman Yönetmeliklerinin tüm gereksinimlerini yerine getirmektedir.
Industry Canada mevzuatına göre bu radyo vericisi ve alıcısı yalnızca türü ve maksimum kazanç değeri Industry Canada tarafından onaylanmış olan bir antenle kullanılabilir. Potansiyel radyo sinyal karışmasını azaltmak için anten türü ve kazanç değeri, eşdeğer izotropik yayılım gücü (EIRP) etkin iletişim için gerekli olan değerleri geçmeyecek şekilde seçilmelidir.
Bu cihaz Industry Canada ruhsattan muaf RSS yönetmeliklerine uygundur. Bu cihazın çalıştırılması şu iki koşula tâbidir: (1) bu cihaz sinyal karışmasına neden olmamalıdır ve (2) bu cihaz arzu edilmeyen bir şekilde çalışmasına neden olabilecek sinyal karışmaları dahil her türlü sinyal karışmasını kabul etmelidir.
5,15 ila 5,25 GHz frekans aralığında çalıştırıldığında, ortak kanallı Mobil Uydu Sistemleri ile zararlı sinyal karışması potansiyelinin azaltılması amacıyla, bu aygıtın kullanımı kapalı alanlarla sınırlandırılmıştır.
D İ K K AT
!
RF Radyasyona Maruz Kalma Bildirimi: Bu ekipman, RF radyasyona maruz kalma sınırlarına uygundur.
Bu ekipmanın kurulumu ve çalıştırılması sırasında, 2,4 GHz ve 5 GHz frekansları için, radyasyon kaynağı ile vücudunuz arasındaki minimum 20 cm’lik uzaklık korunmalıdır. Bu verici, başka herhangi bir anten veya verici ile aynı yere konumlandırılmamalı veya bağlantılı olarak çalıştırılmamalıdır.
D İ K K AT
!
Bu cihaz iletilecek bilgi olmadığında veya arıza durumunda iletimi otomatik olarak kesebilir. Bu özelliğin, denetimin iletimini, bilgi sinyali gönderimini veya teknolojinin gerektirdiği durumlar için tekrarlanan kod kullanımını yasaklama amacı taşımadığını dikkate alın.
D İ K K AT
!
Bu aygıtta yapılacak olan ve uygunluktan sorumlu tarafça açık olarak onaylanmamış değişiklikler, kullanıcının bu ekipmanı çalıştırma yetkisini kaybetmesine neden olabilir.
Avrupa Birliği Mevzuatına Uygunluk
2014/53/EU Radyo Ekipmanı Yönergesi kapsamında yapılan Uygunluk Beyannamesi şu adreste görüntülenebilir:
www.hpe.com/eu/certificates. Ürünün ambalajında belirtilen cihaz model numarasına karşılık gelen belgeyi seçin.
Kablosuz Kanal Sınırlamaları
5150-5350MHz bandının kullanımı aşağıdaki ülkelerde yalnız iç mekan olarak sınırlandırılmıştır: Avusturya (AT), Belçika (BE), Bulgaristan (BG), Hırvatistan (HR), Kıbrıs (CY), Çek Cumhuriyeti (CZ), Danimarka (DK), Estonya (EE), Finlandiya (FI), Fransa (FR), Almanya (DE), Yunanistan (GR), Macaristan (HU), İzlanda (IS), İrlanda (IE), İtalya (IT), Letonya (LV), Lihtenştayn (LI), Litvanya (LT), Lüksemburg (LU), Malta (MT), Hollanda (NL), Norveç (NO), Polonya (PL), Portekiz (PT), Romanya (RO), Slovakya (SK), Slovenya (SL), İspanya (ES), İsveç (SE), İsviçre (CH), Türkiye (TR), Birleşik Krallık (UK).
Tıbbi
1. Ekipman tutuşabilir karışımların olduğu yerlerde kullanıma uygun değildir.
2. Yalnızca IEC 60950-1 veya IEC 60601-1 onaylı ürün ve güç kaynaklarına bağlayın. Sonuçta ortaya çıkan tıbbi sistemin IEC 60601-1 sürüm gereksinimlerine uyumundan son kullanıcı sorumludur.
3. Kuru bir bezle silmeniz yeterlidir; başka bakım gerektirmez.
4. Servise tâbi parça bulunmamaktadır, ünite tamir için üreticiye geri gönderilmelidir.
5. Aruba onayı olmadan üründe değişiklik yapılamaz.
Tayvan
第十二條
經型式認證合格之低功率射頻電機，非經許可，公司，商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
第十四條
低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
前項合法通信，指依電信法規定作業之無線電通信。 低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
1. 應避免影響附近雷達系統之操作。
2. 高增益指向性天線只得應用於固定式點對點系統
3. 電磁波暴露量 MPE 標準值 1 mW/cm2, 送測產品實測值為 : 0.97mW/cm2
Brezilya
Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.
Radyo Frekans Aralığı MHz Maks. EIRP
BLE/Zigbee 2402-2480 9 dBm
Wi-Fi 2412-2472 20 dBm
5150-5250 23 dBm
5250-5350 23 dBm
5470-5725 30 dBm
5725-5850 14 dBm
D İ K K AT
!
Lower power radio LAN product operating in 2,4 GHz and 5 GHz bands. Kısıtlamaların ayrıntıları için lütfen ArubaOS Kullanım Kılavuzu/ Instant Kullanıcı Kılavuzu’na başvurun.
Japonya
México
La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debeaceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.
Нормативные требования Евразийского Экономического Союза
HPE Russia: ООО "Хьюлетт Паккард Энтерпрайз" Российская Федерация, 125171, г.
Москва, Ленинградское шоссе, 16А, стр.3, Телефон: +7 499 403 4248 Факс: +7 499 403 4677
‘HPE Kazakhstan’: TOO «Хьюлетт-Паккард (К)», Республика Казахстан, 050040, г.
Алматы, Бостандыкский район, проспект Аль-Фараби, 77/7, Телефон/факс: + 7 727 355 35 50
Kazakhstan
ЖШС "Хьюлетт Паккард Энтерпрайз" Ресей Федерациясы, 125171, Мәскеу, Ленинград тас жолы, 16A блок 3, Телефон: +7 499 403 4248 Факс: +7 499 403 4677
ЖШС «Хьюлетт-Паккард (К)», Қазақстан Республикасы, 050040, Алматы к., Бостандык ауданы, Әл-Фараби даңғ ылы, 77/7, Телефон/факс: +7 (727) 355 35 50
Ukrayna
Hewlett Packard Enterprise Company, işbu cihazın radyo ekipmanı türünün [Bu cihazın Düzenlemeye İlişkin Model Numarası [RMN] bu belgenin Yönetmelik Kapsamındaki Model Numarası bölümünde bulunmaktadır], UKRAYNA BAKANLAR KURULU 24 Mayıs 2017 tarih ve No.355 kararıyla onaylanan Ukrayna Radyo Ekipmanları Teknik Mevzuat’ına uygun olduğunu beyan eder. UA uygunluk beyannamesi metninin tamamı şu adreste görülebilir: https://certificates.ext.hpe.com/public/certificates.html
Х’ЮЛЕТТ ПАКАРД ЕНТЕРПРАЗ, 6280 АМЕРИКА ЦЕНТР Д-Р, САН-ХОСЕ, КАЛІФОРНІЯ 95002, США
Aruba İletişim
Telif Hakkı
© Telif Hakkı 2020 Hewlett Packard Enterprise Development LP
Açık Kaynak Kodu
Bu ürün GNU Genel Kamu Lisansı, GNU Kısıtlı Genel Kamu Lisansı ve/veya diğer açık kaynak lisansları altında lisanslanmış yazılım kodları içerir.
Talep edilmesi durumunda, bu yazılım kaynak kodunun tamamı makine tarafından okunabilir bir kopyası temin edilebilir.
Bu teklif bu bilginin ulaştığı herkes için geçerli olup teklifin geçerlilik süresi bu ürün sürümünün Hewlett Packard Enterprise Şirketi tarafından nihai olarak dağıtıma verildiği tarihten itibaren üç yıldır.
Kaynak kodunu temin etmek için 10,00 ABD Doları tutarında çek veya banka havalesini aşağıdaki adrese gönderiniz:
Hewlett Packard Enterprise Company Attn: General Counsel
6280 America Center Drive San Jose, CA 94089 ABD
Garanti
Bu donanım ürünü bir Aruba garantisi tarafından korunmaktadır. Daha fazla ayrıntı için www.hpe.com/us/en/support.html web sitesini ziyaret edin.
Ana Site https://www.arubanetworks.com
Destek Sitesi https://asp.arubanetworks.com
Airheads Sosyal Forumları ve Bilgi Tabanı https://community.arubanetworks.com/
Kuzey Amerika Telefon 1-800-943-4526
1-408-754-1200
Uluslararası Telefon https://www.arubanetworks.com/support-services/contact-support/
Yazılım Lisansı Alma Sitesi https://www.hpe.com/networking/support
Kullanım Ömrü Sonu Bilgisi https://www.arubanetworks.com/support-services/end-of-life/
Güvenlik Olayı Müdahale Ekibi (SIRT) https://www.arubanetworks.com/support-service/security-bulletins/
Eposta: aruba-sirt@hpe.com
