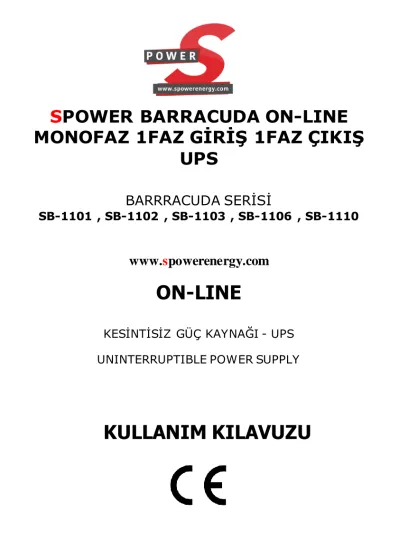

SPOWER BARRACUDA ON-LINE MONOFAZ 1FAZ GİRİŞ 1FAZ ÇIKIŞ

UPS

BARRRACUDA SERİSİ

SB-1101 , SB-1102 , SB-1103 , SB-1106 , SB-1110

www.spowerenergy.com

ON-LINE

KESİNTİSİZ GÜÇ KAYNAĞI - UPS UNINTERRUPTIBLE POWER SUPPLY

KULLANIM KILAVUZU

»»»»» UYARILAR «««««

Spower Barracuda serisi Monofaz UPS Cihazınız çalıştırmadan önce mutlaka bu kullanma kılavuzunu dikkatlice okuyunuz. İleride tekrar ihtiyaç halinde kullanmak üzere kitapçığı saklayınız.

1. Herhangi bir kabloyu bağlamadan, ilk öncelikle topraklama hattını bağlayınız.

2. UPS’in giriş ve çıkışında tehlikeli yüksek gerilim mevcuttur.

3. UPS’in içerisinde tehlikeli yüksek gerilim mevcuttur. Cihazın kapaklarını açmayınız

4. Acil durumlarda cihazın giriş sigortasını ve akü sigortasını kapatınız.

5. Ana giriş enerjisi kapalı olduğu halde cihaz içerisinde hala tehlikeli gerilim olan kısımlar mevcuttur.

6. Tamir yada bakım yapmadan önce Aküler ve UPS arasındaki kablo bağlantısını sökünüz, cihaz içerisinde depolanmış tehlikeli gerilimin deşarj olması için 5 dakika bekleyiniz.

7. Kablolar giriş çıkış terminallerine (klemens) sıkıca bağlanmalıdır. Akülerin artı ve eksi kutupları asla kısa devere edilmemelidir. Kesinlikle aküden gelen 2 kabloya aynı anda dokunmayınız, ucu açık kablolara temas etmeyiniz. Aksi halde akülerin kısa devre olmasına, bozulmasına ve hayati tehlikeye sebebiyet verir.

8. Tehlike ve arızalardan kaçınmak için; aküleri ateşten ve kıvılcıma sebebiyet verecek malzemelerden uzak tutunuz.

9. Aküleri açmayınız veya parçalamayınız. Akü içerisindeki asitli

ve yakıcı iletken kısımlar hayati tehlikeye sebep olabilir.

10. Herhangi bir arıza durumunda yada servis ihtiyacınız durumunda mutlaka yetkili servisle irtibata geçiniz.

11. Aldığınız ürün A sınıfı elektromanyetik uyumluluğu olan kaliteli bir üründür.

12. Bu cihaz yetkili servis tarafından ve eğitimli teknik personel tarafından devreye alınmalıdır.

13. Akülerin değişiminde , farklı marka akü kullanımında yada farklı kapasitede akü kullanımında mutlaka UPS’in şarj gerilimine uygun olup olmadığından emin olunuz. Farklı tipte ve kapasitedeki aküler farklı şarj gerilimi gerektirdiğinden konuyla ilgili mutlaka üretici firma yada yetkili servisten destek alınız. Sistem konfigürasyonundaki herhangi bir değişiklik yapmadan önce mutlaka üretici firma ile irtibata geçiniz, konu ile ilgili destek alınız

14.

Cihazı ilk çalıştırmadan önce , ortam sıcaklığının normal

çalışma için gerekli değerlerde olduğundan emin olunuz.

İÇİNDEKİLER

1. Genel Bakış 1.1 Tanıtım

1.2 Model Açıklaması 1.3 Teknik Özellikler 1.4 Temel fonksiyonlar 1.5 Ön tedbirler

2. Önpanel İşlevi ve Çalıştırma 2.1 Tuş Fonksiyonları

2.2 LED Fonksiyonları 2.3 LCD Fonksiyonları

2.4 UPS’i Çalıştırma / Kapatma 2.4.1 Çalıştırma

2.4.2 Kapatma

2.5 UPS self-test/sessiz (mute) çalışması 2.6 Önpanelden ayarlanabilen Fonksiyonlar

2.6.1 ECO Mod Ayarı 2.6.2 Bypass Modu Ayarı 2.6.3 Çıkış Gerilim Ayarı

2.7 Parametreleri Sorgulama Fonksiyonu 3. Çalışma Modları

3.1 Bypass Modu 3.2 Online Şebeke Modu 3.3 Akü Modu

3.4 ECO Modu 3.5 Hata Modu 4. Cihazın Kurulumu

4.1 Çevre ve yerleşim koşulları 4.1.1 Çevre Koşulları 4.1.2 Ortam Koşulları 4.2 UPS’in kurulumu

5. Cihazın Kullanımı ve Bakımı

5.1 İlk Çalıştırmadan önceki hazırlıklar 5.2 Günlük Çalıştırma ve kapatma 5.3 Günlük Akü Bakımı

5.4 Akü Değişimi 5.5 Cihazın Bakımı 6. Arıza Giderme

6.1 LED / LCD Uyarı Listesi 6.2 Çalışma Durum Tablosu 6.3 Sorun Giderme

6.3.1 Sorunlar ve Çözüm Önerileri 7. Paketleme, Nakliye, Depolama

7.1 Paketleme 7.2 Nakliye 7.3 Depolama 8. Ekler

1. GENEL BAKIŞ 1.1 Tanıtım

Poweractive serisi Kesintisiz Güç Kaynakları yüksek frekanslı, gerçek ONLINE yapıya sahip , mikro işlemcilerle donatılmış, ileri teknoloji ürünü, kaliteli kesintisiz güç kaynaklarıdır.

Düzenli enerji gerektiren , yüksek korumanın gerektiği Serverlarda, bilgisayarlarda, bilgisayar ağlarında, tıbbi cihazlarda, telekomünikasyon sistemlerinde, haberleşme sistemlerinde, data merkezlerinde kullanım için ideal güç kaynaklarıdır. Çok geniş kullanım alanına sahip olan bu seri, telekom, finans, bilgisayar, network, güvenlik, demiryolları gibi bir çok alanda mükemmel kullanım ve koruma sağlar.

1.2 Model Açıklaması

Model Tipi Model Tipi

SB-1101 1KVA Standart model SB-1101L 1KVA uzun besleme süreli

SB-1102 2KVA Standart model SB-1102L 2KVA uzun besleme süreli

SB-1103 3KVA Standart model SB-1103L 3KVA uzun besleme süreli

SB-1106 6KVA Standart model SB-1106L 6KVA uzun besleme süreli

SB-1110 10KVA Standart model SB-1110L 10KVA uzun besleme süreli

Lütfen cihazınızın arkasındaki model etiketine bakarak sizin istediğiniz model olduğundan emin olunuz.

Modeli Akü Adeti Akü Gerilimi (Vdc)

SB-1101 / SB-1101L 2-3 / -- 24-26

SB-1102 / SB-1102L 4-6 / -- 48-72

SB-1103 / SB-1103L 6-8 / -- 72-96

SB-1106 / SB-1106L 14-16 / -- 168-192

SB-1110 / SB-1110L 14-16 / -- 168-192

1.3 Spower Monofaz UPS Serisi Teknik Özellikler tablosu

Özellik Model

SB-1101 SB-1101L SB-1102 SB- 1102L

SB-1103 SB-1103L

Giriş Özellikleri

Gerilim (V) 115V~295 ±5Vac 50%Yükte, 145V~295 ±5Vac 100%Yükte, Frekans (Hz) 45~55 Hz ±%0,5 , 55~65 Hz ±%0,5

Giriş Fazı Tek Faz (mono)

Akü Gerilimi (V) 24 48 72

Çıkış Özellikleri

Kapasitesi (VA/W) 1000/900 2000/1800 3000/2700 Gerilim (V) 208/220/230/240 Vac (ön panelden ayarlanabilir) Frekans (Hz) 50±0.2Hz or 60±0.2Hz (Battery mode)

Dalga Şekli Sine w ave Toplam Harmonik

Distorsiyonu THD < 3% (Linear load) Güç Faktörü 0.9

Geçiş Süresi (ms) 0

Aşırı Yük Kapasitesi 105%~150% Yükte 30 saniye sonra bypassa geçer, 150%’ den büyükse 300ms sonra Bypassa geçer

Verim (Tam yükte) ≥ 90% , ECO modda %98

Diğer Özellikler

Akü Tipi Tam Bakımsız Kuru Tip Akü

Tekrar Şarj Olma Akü Kapasitesine Göre Değişiklik gösterir Haberleşme Arayüzü RS232 , SNMP , USB (opsiyonel özellikler)

Panel Göstergeleri Çalışma durumunu ve fonksiyonları gösteren LCD ve LED göstergeler

Yükseklik 1500 m

Korumalar Akü Düşük Gerilim Koruması, Aşırı Yük Koruması, Kısa Devre Koruması ve Yüksek Sıcaklık Koruması, Fan test Koruması

Gürültü (dB) < 50 Çalışma Sıcaklığı 0 ~ 40 °C

Bağıl Nem 0 ~ 95%, (yoğunlaşmayan)

Boyutlar(GxDxY)mm 144x357x215 190x452x341 190x452x341

Ağırlık (kg) 10 6 20 12 24 12.5

*** Teknik özellikler değişiklik gösterebilir.

Özellik Model SB-1106 SB-1106L SB-1110 SB-1110L

Giriş Özellikleri

Gerilim (V) 115V~295 ±5Vac 50%Yükte, 145V~295 ±5Vac 100%Yükte, Frekans (Hz) 45~55 Hz ±%0,5 , 55~65 Hz ±%0,5

Giriş Fazı Tek Faz (mono)

Akü Gerilimi (V) 192 192 192 192

Çıkış Özellikleri

Kapasitesi (VA/W) 6000/5400 6000/5400 10000/9000 10000/9000 Gerilim (V) 208/220/230/240 Vac (ön panelden ayarlanabilir)

Frekans (Hz) 50±0.2Hz or 60±0.2Hz (Battery mode) Dalga Şekli Sine w ave

Toplam Harmonik

Distorsiyonu THD < 3% (Linear load) Güç Faktörü 0.9

Geçiş Süresi (ms) 0

Aşırı Yük Kapasitesi 105%~125% Yükte 3 dakika, 125%~150% Yükte 30 saniye ,

150%’ den büyükse 100 milisaniye sonra Bypassa geçer Verim (Tam yükte) ≥ 92% , ECO modda %98

Diğer Özellikler

Akü Tipi Tam Bakımsız Kuru Tip Akü Tekrar Şarj Olma Akü Kapasitesine Göre Değişir

Haberleşme Arayüzü RS232 , SNMP , USB (opsiyonel özellikler)

Panel Göstergeleri Çalışma durumunu ve fonksiyonları gösteren LCD ve LED göstergeler

Yükseklik 1500 m

Korumalar Akü Düşük Gerilim Koruması, Aşırı Yük Koruması, Kısa Devre Koruması ve Yüksek Sıcaklık Koruması, Fan test Koruması

Gürültü (dB) < 50 Çalışma Sıcaklığı 0 ~ 40 °C

Bağıl Nem 0 ~ 95%, (yoğunlaşmayan)

Boyutlar(GxDxY)mm 262x514x735 262x514x455 262x514x735 262x514x455

Ağırlık (kg) 67 26 67 26

*** Teknik özellikler değişiklik gösterebilir.

1.4 Spower Monofaz UPS Temel Fonksiyonlar

1. Akıllı RS-232 Haberleşme Portu: Standart RS-232 data arayüzü ve UPS yönetim yazılımıyla uzaktan izleme ve kontrol yapılabilir. Bu yazılımla UPS ve Bilgisayar arasındaki şu fonksiyonlar yapılır. UPS’in çalışması ve elektriksel parametreler, uzak mesafeden Açma/Kapama fonksiyonu (Ağ üzerinde SNMP ile yapılan bu işlem , RS232 vasıtasıyla standart olarak yapılabilmekte, ek herhangi bir maliyet getirmemektedir.

2. Yüksek giriş güç faktörü (power factor): Gelişmiş aktif güç faktörü düzeltmesi (PFC) sayesinde yüklerden kaynaklanan harmonikler parazitler şebekeyi olumsuz etkilemesinin önüne geçer.

3. Yüksek Performans/Fiyat oranı; Sahip olduğu PWM sürüş tekniği , yüksek verimi, küçük ve hafif dizaynı sayesinde düşük çalışma maliyeti ve çok yüksek çalışma güvenliği sağlarken tüm sistem için toplam sahip olma maliyetini düşürür.

4. Mükemmel Koruma: Çıkış düşük gerilim koruması, düşük Akü gerilimi koruması, giriş düşük gerilim koruması ve üçlü besleme hattı gibi özellikleri sayesinde tüm olumsuzluklara karşı mükemmel koruma sağlar.

5. Çok Düşük Giriş Geriliminde Çalışabilme: Sistem çalışmasından bağımsız ve çok hızlı algılama tekniği sayesinde 140V giriş geriliminde dahi aküler kullanılmadan, çıkıştaki beslenen tüm yükler online olarak şebekeden sistemi beslemeye devam eder, bu sayede aküler %100 enerji depolu olarak kalırken hem herhangi bir kesintide daha uzun süre besleme elde edilir hem de akülerin ömrü bu gelişmiş teknik sayesinde uzatılmıştır.

1.5 Ön Tedbirler

Sistemin çalışması sırasında yada bakım sırasında aşağıdaki güvenlik önlemlerine uyunuz.

1. Cihazın kapaklarını sökmeyiniz. UPS cihazınız sadece uzman teknik personel tarafından tamir edilebilir yada bakımı yapılabilir.

2. Topraklama kablosunun mutlaka bağlı olduğundan ve topraklamanın mutlaka nizami yapıldığından emin olun.

3. Hayati tehlike taşıyan gerilim mevcut olduğundan cihazınızı bağlamadan önce mutlaka topraklama hattını bağlayınız!

4. Cihazı kapalı bir ortama , yüksek sıcaklığın olmamasına, yüksek nemin olmamasına ve aşırı tozun olmamasına dikkat ederek yerleştirin.

5. Cihaz birkaç noktadan enerji aldığından dolayı, bakım yapmadan yada müdahale etmeden önce mutlaka tüm bu besleme kaynaklarının kapandığından emin olun. (giriş besleme enerjisini kesiniz, harici yada dahili akü bağlantı sigortasını açınız(off))

6. Cihazın giriş besleme gerilimi kapatıldığı halde cihaz içerisinde sahip olduğu akülerden dolayı yüksek tehlikeli gerilim olduğunu unutmayınız!

7. Eğer akü sigortasını kapatmaz ve giriş ile bağlantısı kesmezseniz, bu durumda akü bağlantı terminalleri ve toprak hattı arasında yüksek gerilim olabileceğini unutmayınız!

8. Cihaz içerisindeki akülere uygunsuz yanlış müdahalede bulunmayınız. Akü içerisinde insan ve çevre sağlığına zararlı asit ve kurşun olduğunu unutmayınız!

9. Çok düşük sıcaklıklarda yüksek nispi nem oranından dolayı damlamalar olabileceğinden , cihazınızın ve ortamın mutlaka tamamen kuru olduğundan emin olunuz!

Dikkat: Cihazın girişinde ve çık ışında insan sağlığını ve hayatını tehlik eye sok acak yük sek gerilim mevcuttur. Cihazınızı ilk çalıştırırk en, devreye alırk en ve k ullanırk en bu k ullanma k ılavuzunu dik k atlice ok uyunuz. Gerek li tedbir ve önlemleri mutlak a alınız. Yetk ili personel dışında k imseye cihaza müdahale ettirmeyiniz.

+

+

2. Ön Panel İşlevi ve Çalıştırma

İşlem son derece basittir. herhangi bir özel eğitime gerek kalmadan kullanım kılavuzunu okuyarak ve buradaki talimatlar izlenerek cihaz çalıştırılabilir.

2.1 Spower Monofaz UPS Tuş Fonksiyonları

 ON tuşu :

UPS'i açmak için yarım saniyeden daha uzun süre bu tuşlara basılı tutun.

 OFF tuşu :

UPS'i kapamak için yarım saniyeden daha uzun süre bu tuşlara basılı

tutun.

+

,

 TEST/SESSİZ tuşu :

Şebeke modu veya ekonomik modda bir saniyeden uzun süre basılı tutun: UPS self-test işlevini gerçekleştirir.

Batarya modunda bir saniyeden uzun süre basılı tutun: UPS sessiz çalışmaya geçer.

 SORGULAMA tuşu : Non-function ayar modu:

ya da tuşuna yarım saniyeden uzun sure basılı tutun (2 saniyeden kısa): tüm öğeleri sırayla gösterecektir.

tuşuna iki saniyeden uzun sure basılı tutun: Düzenli olarak tüm öğeleri iki saniyede bir gösterecektir. Tekrar aynı tuşa bir sure basılı tuttuğunuzda, cihaz çıkış durumuna geri dönecektir.

Fonksiyon ayar modu:

Tuşa yarım saniyeden uzun sure basılı tutun (iki saniyeden daha kısa):

ayarlamak istediğiniz seçeneğini seçin

 FONKSİYON AYAR tuşu : Non-Fonksiyon ayar modu:

İki saniyeden uzun süre basılı tutun: Fonksiyon ara yüzü çıkacaktır..

Fonksiyon ayar modu:

Tuşa yarım saniyeden uzun sure basılı tutun (iki saniyeden daha kısa):

Ayar seçeneğini onaylayın.

Tuşa iki saniyeden uzun sure basılı tutun: Fonksiyon ayar arayüzünden çıkacaktır.

2.2 LED Fonksiyonları

Soldan Sağa; Inverter LEDi, Akü LEDi, Bypass LEDi ve Uyarı LEDi..

Kırmızı uyarı LEDi yanıyor: UPSte hata var.

Örneğin: Aşırı yük, inverter hatası, DC bara hatası, aşırı sıcaklık vs.

Sarı Bypass LEDi yanıyor: UPS alarm veriyor.

Örneğin: Bypass mod hatası vs.

Sarı Akü LEDi yanıyor: UPS alarm veriyor. Örneğin: Aküden besleme hatası vs.

Yeşil Inverter LEDi yanıyor:UPS normal olarak şebekeden, ECO modda ya da aküden çalışıyor.

Not: LED ekran detayları farklı modlarda 5 şekilde listelenmiştir.

Daha fazla bilgi için www.spowerenergy.com üzerinden bize

ulaşabilirsiniz.

2.3 LCD ekran fonksiyonları

LCD panel aşağıdaki şekilde görüntülenir.

Simge ekran alanı:

i. Üst diyagram yük ve akü kapasitesi göstergesi içindir

UPS aşırı yüklendiğinde yük ışığı akü kapasitesi düştüğünde ve aküler ayrıldığında akü ışığının yanıp söndüğü gibi yanıp söner.

ii. Fan simgesi fan çalışma göstergesi içindir; fan normal çalıştığında, fan döndürme simgesi gösterilecektir; fan bağlantısı bağlı değil ya da bağlantısı hatalı ise, simge yanıp söner;

iii. Batarya modunda sesi kapatma düğmesine basın, buzzer simgesi yanıp söner; diğer durumlarda görünmez.

iv. Hata simgesi UPS arıza modunda olduğunda açık olur, aksi taktirde görünmez.

Dijital ekran alanı:

Herhangi bir işlem yapmaz iken ,UPS şebeke modunda normal çalıştığında bu ekranda UPS’in çıkış bilgileri yer alır. sorgulama tuşuna basıldığında, giriş, akü, yük, sıcaklık gibi değerleri gösterir.

Arıza kodu ise UPS arıza moduna geçtiğinde gösterilir..

Ayar modu altında;kullanıcı farklı çıkış gerilimleri seçebilir, fonksiyon ayar tuşu ile de ECO mod ve bypass modunu seçebilir.

Simge ekran alanı

Dijital ekran alanı

Çalışma modu

ekran alanı

Çalışma Modu ekran alanı:

i. Bu alanda UPS çalıştırıldıktan 20 saniye içerisinde UPS'in güç kapasitesi görüntülenir. .

i. 20 saniyeden sonra, bu alanda UPSin çalışma modu gösterilecektir. Örneğin stdby(standby modu),bypass(bypass modu),line(şebeke modu),bat(akü modu),batt(akü test modu ),ECO(ekonomik mod),shutdn(kapalı modu).

2.4 UPS’i Çalıştırma/Kapatma 2.4.1 Çalıştırma

i. UPS’i Online Modda çalıştırma

(1) Elektrik fişi şebekeye takıldığında, önce UPS aküleri şarj etmeye başlayacak ve bu anda LCD çıkış gerilimini 0 olarak

gösterecektir. Bunun anlamı varsayılan ayar olarak UPS çıkış vermiyor demektir. Eğer çıkış bypasstan alınmak isteniyorsa, LCD ayarlarından bypass "ON" yapılabilir.

(2) UPS başlatmak için yarım saniyeden fazla süre için ON tuşuna basılı tutun, sonra inverter çalışmaya başlayacaktır.

(3) Bir kere başlatıldığında, UPS kendi kendine test fonksiyonu gerçekleştirir, LED ışıklar sırayla yanar. Self-test bitince, UPS online modda çalışmaya başlar ve o anki duruma ilişkin ledler yanar.

ii. UPS’i aküden çalıştırma

(1) Şebeke olmadığında, UPS'i çalıştırmak için ON tuşuna yarım

saniyeden uzun süre basılı tutunuz.

(2) UPS'i aküden çalıştırma ile şebekeden çalıştırma neredeyse aynıdır. Self-test bittikten sonra LEDler yanıp söner ve UPS aküden çalışmaya başlar.

2.4.2 Kapatma

i. UPS’I Online modda kapatma

(1) UPS ve inverteri kapatmak için yarım saniyeden daha uzun süre OFF tuşuna basılı tutun.

(2) UPS'i kapattıktan sonra, LEDler söner ve UPS'in çıkışında enerji olmaz. Çıkış gerilimi gerekiyorsa, LCD ayar menüsünde bypass'ı açmak için "ON" bps yapabilirsiniz.

ii. UPS’i aküden çalışırken kapama

(1) UPS kapatmak için yarım saniyeden daha uzun süre OFF tuşunu basılı tutun.

(2) UPS kapatılırken, öncelikle UPS kendi kendini test yapar. LED ışıklar düzenli ve sıralı olarak söner ve LCD ekranda hiç bir görüntü kalmaz.

2.5 UPS self-test / sessiz(mute) çalışması

(1) UPS Online modda iken, self-test/mute tuşunu bir saniyeden fazla basılı tutun, Ledler düzenli ve sıralı olarak yanmaya başlar.

UPS self-test moduna gelir ve durumunu test eder. Bu test bittikten sonra UPS otomatik olarak eski haline dönecektir.

(2) UPS akü modunda iken, self-test/mute tuşunu bir saniyeden daha

fazla basılı tutun, UPS alarm sesi durur. Eğer self-test/mute

tuşunu bir saniyeden uzun tekrar basılı tutarsanız, ups alarm sesi yeniden başlayacaktır.

2.6 Önpanelden ayarlanabilen Fonksiyonlar

UPS'in ayarlanabilir fonksiyonları vardır. Bu fonksiyon ayarları herhangi bir modda çalıştırılabilir. Ayar sonrası, bazı durumlar

karşılandığı zaman, yürürlüğe girecektir. Yeni ayarlar sadece UPS'e akü bağlıyken ve UPS normal olarak kapatıldığında kaydedilebilir.

Ayar işlemleri aşağıdaki gibidir:

2.6.1 ECO mod ayarı

(1) Fonksiyon Ayar arayüzüne girin. Fonksiyon ayarı tuşuna iki saniyeden uzun süre basılı tutun ve ayar arayüzü gelecektir ve ECO harfleri yanıp sönecektir.;

(2) ECO ayar arayüzüne girin. tuşuna yarım saniyeden uzun (iki saniyeden kısa süre), basılı tutun ve ECO ayar arayüzü gelecektir. Bu sefer “ECO” kelimesi uzun sure yanacaktır.

Ayrıca “ON”(veya OFF) yanıp sönecektir. ECO fonksiyonunun kullanılıp, kullanılmadığını anlamak için (

tuşuna yarım saniyeden uzun (iki saniyeden kısa süre), basılı tutun. Eğer kullanılıyorsa “ON”, kullanılmıyorsa “OFF” yazacaktır.

(3) ECO ayar ara yüzünü onaylayın. ON ve ya OFF olarak seçtikten

sonra, tuşuna yarım saniyeden uzun (iki saniyeden kısa

süre) basılı tutun. Şimdi, ECO ayar fonksiyonu tamamlanmış

olup, artık “ON” veya “OFF” ışığı devamlı yanacaktır.

(4) Ayar arabiriminden çıkın. tuşuna iki saniyeden uzun sure basılı tutun ve ayar arayüzünden çıkıp, ana arayüze dönün.

2.6.2 Bypass modu ayarı

(1) Ayar arayüzüne girin: tuşuna iki saniyeden daha uzun basılı tutun, ayar arayüzü gelecektir. tuşuna yarım saniyeden uzun (iki saniyeden kısa ) basılı tutun ve bPS

fonksiyonunu seçin ve ekranda “bPS” harfleri yanıp yanacaktır.

(2) Bypass çıkış seçim arayüzüne girin. Fonksiyon ayar tuşuna yarım saniyeden uzun (iki saniyeden kısa süre) basılı tutun ve bPS ayar arayüzü gelecektir. Bu sefer bPS harfleri uzun sure için yanacaktır. Ayrıca “ON” harfleri de yanıp sönecektir. bPS fonksiyonunun kullanılıp kullanılmadığını anlamak için (

)

tuşuna yarım saniyeden uzun (iki saniyeden kısa süre) basılı tutun . Eğer kullanılıyorsa “ON”, kullanılmıyorsa “OFF”

yazacaktır.

(3) Bypass çıkış seçim arayüzünü onaylayın: ON ve ya OFF olarak seçtikten sonra, tuşuna yarım saniyeden uzun (iki

saniyeden kısa süre) basılı tutun. Şimdi, bPS ayar fonksiyonu tamamlanmış olup, artık “ON” ve “OFF” ışığı devamlı yanacaktır.

(4) Ayar tuşuna iki saniyeden uzun sure basılı tutun ve ayar arayüzünden ana arayüze dönün.

(5) bPS’ı ON, olarak seçtikten sonra; şebeke var iken , UPS’i çalıştırmadan giriş fişini taktığınızda UPS çıkışına bypasstan enerji verir. Ancak şebeke kesildiğinde size yedekleme ve besleme imkanı vermeyecektir.

2.6.3 Çıkış Gerilim ayarı

(1) Ayar arayüzüne girin. tuşuna iki saniyeden uzun sure basılı tutun ve ardından ayar arayüzüne girin: (

tuşuna yarım saniyeden uzun (iki saniyeden kısa süre) basılı tutun, fonksiyon seçimini yapın, çıkış gerilimini seçin ve bu esnada

“OPU” harfleri yanıp sönecektir.

(2) Çıkış Gerilim seçimi arayüzüne girin: tuşuna yarım saniyeden uzun (iki saniyeden kısa süre) basılı tutun. Ardından çıkış gerilim OPU seçim arayüzü gelecektir ve aynı anda “OPU”

harfleri bu sefer uzun bir sure yanacaktır. İstenen gerilimi seçmek için (

tuşuna yarım saniyeden uzun (iki saniyeden kısa süre) basılı tutun, ve istediğiniz gerilimi 208v, 210v, 220v, 230v, 240v olarak seçin. (Cihaz 220v ayarlanmıştır).

(3) Çıkış gerilim seçim arayüzünü onaylayın: İstediğiniz değeri seçtikten sonra, tuşuna yarım saniyeden uzun (iki

saniyeden kısa süre) basılı tutun , Şimdi OPU seçim fonksiyonu tamamlanmıştır ve istediğiniz gerilim değeri ekranda yanıyordur.

(4) Ayar arayüzünden çıkış yapın: tuşuna yarım saniyeden

uzun (iki saniyeden kısa süre) basılı tutun ve ayar arayüzünden

çıkıp, ana arayüze dönün.

2.7 Parametreler Sorgulama Fonksiyonu

İstenen bilgi için yada tuşuna yarım saniyeden uzun (iki saniyeden kısa süre) basılı tutun) . Bu bilgiler; giriş, akü, çıkış, yük ve sıcaklıktır. LCD ekranda görüntülenen öğeler aşağıdaki gibi

gösterilmektedir:

Çıkış: UPS çıkış gerilimi ve frekansını gösterir. Aşağıdaki grafikte görüldüğü gibi, çıkış voltajı 220v ise, çıkış frekansı 50 Hz'dir..

Yük: Yükün aktif güç (WATT) ve görünür güç (VA) olarak sayısal

değerini görüntüler. Örneğin; aşağıdaki grafikte gösterildiği gibi, yükün

aktif gücü 800Watt, görünür gücü 1000 VA'dir.

Sıcaklık: UPS bileşenlerinin maksimum sıcaklık değerini görüntüler.

Aşağıdaki grafikte gösterdiği gibi, maksimum sıcaklık 40°C 'dir.

Giriş: UPS giriş gerilimi ve frekansını gösterir. Aşağıdaki grafikte görüldüğü gibi, giriş voltajı 220v ise, giriş frekansı 50 Hz'dir.

Akü: Akünün gerilimi (türüne göre belirlenir) ve kapasitesini gösterir.

Aşağıdaki grafikte gösterildiği gibi: akü gerilimi 24 V, kapasitesi ise

%100dür.

tuşuna iki saniyeden uzun sure basılı tutun, LCD ekranda tüm bilgiler iki saniye ara ile gösterilmeye başlanacaktır. 30 saniye içinde aynı tuşa bir sure daha basılı tutun ve UPS çıkış bilgileri durumuna geri dönecektir.

3. Çalışma modları 3.1 Bypass modu

Bypass modunda ön panelde LED göstergeleri aşağıdaki gibidir:

Sarı Bypass LEDi yanar ve her iki dakikada bir sesli alarm verir. Sesli alarm verdiğinde kırmızı uyarı ledi yanar ve ekranda o andaki yük ve akü kapasite değerleri gösterilir.

Ancak aşağıdaki iki koşulda cihazınız bypassa konumuna geçer:

① UPS online modda kapatılırken

② Online Modda aşırı yükte.

NOT: UPS bypass modunda çalışırken, yedekleme fonksiyonu yoktur.

3.2 Online Şebeke modu

Online Modda ön paneldeki LED göstergeleri aşağıdaki gibidir:

Yeşil invertör LEDi yanar.

Şebeke çalışma koşulları aralığında olduğu zaman, UPS online modda

çalışır.

3.3 Spower Monofaz UPS Akü Modu

Akü modunda ön paneldeki LED göstergeleri aşağıdaki gibidir:

Akü modunda ön paneldeki LED göstergeleri aşağıdaki gibidir:

Yeşil invertör ve sarı akü LEDi yanar ve her dört saniyede bir sesli alarm verir. Sesli alarm verdiğinde kırmızı uyarı LEDi yanar.

Şebeke kesildiğinde veya stabil olmadığında, UPS akü moduna geçer.

3.4 Spower Monofaz UPS ECO modu

UPS ECO modda iken ön paneldeki LED göstergeleri aşağıdaki gibidir:

Yeşil invertör LEDi ve sarı bypass LEDi yanar.

Giriş şebeke değerleri ECO mod limitlerinde ise ve ECO mod

fonksiyonu başlatıldığında, UPS ECO modda çalışır. Eğer şebeke giriş değerleri arka arkaya bir kaç kez ECO Mod tolerans aralığını aşar ise fakat invertörün çalışması için gerekli limitler aralığında kalırsa, UPS otomatik olarak invertör modunda çalışmaya geçer.

3.5 Spower Monofaz UPS Hata modu

Hata modunda ön paneldeki LED göstergeleri aşağıdaki gibidir:

Kırmızı hata LEDi yanar ve LCD ekranda ilgili hata simgesi ile hata

kodu belirir.

Hata modu (LCD ekran üzerindeki hata kodu ekranı)

UPS'te arıza olduğunda, uyarı LEDi yanar ve ups sesli uyarı vermeye başlar, UPS arıza moduna geçer. UPS çıkışı keser ve LCD ekranda hata kodu gösterilir. Onarım için beklerken, mute tuşuna basarak sesli alarmı susturabilirsiniz . Ayrıca ciddi bir hata olmadığına emin olduğunuzda, OFF tuşuna basarak UPS'i kapatabilirsiniz.

4.CİHAZIN KURULUMU

4.1 Çevre ve Yerleşim Koşulları

Cihazınızı yerleştirip çalıştırmadan önce bu bölümde geçen dikkat gerekli ortam koşullarının sağlanıldığından mutlaka emin olunuz. Cihazı koyacağınız ortam çalışma için uygun değilse ortamı uygun hale getiriniz yada daha uygun bir ortam sağlayınız.

4.1.1 Çevre Koşulları

Cihazın güvenli bir şekilde çalışabilmesi için aşağıdaki çevresel şartlar sağlanmak zorundadır.

- Cihazın bulunduğu ortamda yangın söndürme teçhizatı bulunmalıdır.

- Cihazın giriş enerjisi bir sigorta yada priz üzerinden verilmelidir.

- Yanıcı, patlayıcı vb.. tehlikeli maddeleri cihazın bulunduğu ortamda bulundurmayınız, depolamayınız.

- Cihazınızı çalıştırmadan önce mutlaka gerçek iyi bir topraklama yaptırınız ve toprak kablosunu UPS’e bağlayınız. Toprak ve Nötr hattı arasındaki gerilim en çok 5 V olmalıdır.

- Cihazı suyun bulunduğu bir ortama veya su sıçraması veya dökülme tehlikesi bulunan herhangi bir ortama kurulmamalıdır.

- Cihazınızı direkt güneş ışığı alan veya uzun süre güneş altında kalan bir ortama kurmayın, yüksek sıcaklık akülerin bozulmasına neden olabilir.

- Cihazın havalandırma fanlarını yada havalandırma kanallarını açık olduğundan emin olunuz.

4.1.2 Ortam Koşulları

Çevre sıcaklığı: 0 °C

~

Bağıl Nem: 0% RH ~ 95%RH (yoğunlaşmayan) Soğutma Tipi: Hava soğutma

Eğik Çalışabilme: cihazın eğik pozisyonu 25° geçemez

4.2 UPS’in Kurulumu

Standart süreli veya uzun besleme süreli Poweractive serisi kesintisiz güç kaynakları ebatları küçük olduğundan düz bir zemine yerleştirilebilir.

İlave destek yada sabitleme elemanı gerektirmez. Cihazın sağlıklı çalışabilmesi ve yeterli havalandırma yapabilmesi için ön ve arka kısmında 30 cm ~ 50 cm boşluk bırakınız. Cihazın üst kısmında 50 cm’lik alanı boş bırakınız. Akülerin ömürlerinin maksimum olması için akü çalışma ortamının 20 °C olmalıdır. Akülerden en uzun süreyle faydalanmak için cihazın bulunduğu ortama klima bağlanılması tavsiye olunur.

Dikkat Edilecek Hususlar

- Cihazı düz bir zemine yerleştiriniz. (eğik ve pürüzlü yüzeylerden kaçının) - Düzgün havalandırma için cihazın arka ve yan kısımlarının duvardan en az 30 cm ~ 50 cm boşluk bırakınız

- Yağmur, nem yada direk güneş ışığı alan yerlere kurmayınız.

- Cihazın hava kanallarını yada havalandırma fanlarını tamamen yada kısmen örtmeyiniz.

Elektrik Bağlantılarının Kontrolü

1- Giriş Besleme Kablosunun Kontrolü: Canlı ucun (L), Nötr hattının (N) ve Toprak hattının (PE) doğru ve sıkı bağlı olduğundan emin olun.

Kablo kesitinin doğru seçildiğinden emin olun.

2- AC Çıkış Kablosunun Kontrolü: Canlı ucun (L), Nötr hattının (N) ve Toprak hattının (PE) doğru ve sıkı bağlı olduğundan emin olun.

3- Topraklama Kablosunun Kontrolü: Topraklamanın gerçekten yapıldığından emin olun. (Nötr-Toprak hattının kısa devre olmamasına dikkat edin).

4- Topraklama ve Nötr hattı arasındaki gerilimin maksimum 5 Vac aralığında olduğunu kontrol ediniz.

5- Eğer ürününüz uzun besleme süreli (L) model ise harici akü bağlantı kablosunun olduğuna ve cihazınıza uygun olduğunu kontrol ediniz.

5.CİHAZIN KULLANIMI VE BAKIM

5.1 İlk Çalıştırmadan Önceki Hazırlıklar

Cihazınızı ilk çalıştırmadan önce aşağıdaki maddelerin sağlandığından emin olun.

1. Giriş, Çıkış bağlantılarının doğruluğu 2. Giriş sigortasının ‘’OFF’’ olduğundan 3. Giriş enerjisinin bağlı ve var olduğundan

4. UPS çıkışının kısa devre olmadığından ve çıkıştaki bağlı yüklerin UPS kapasitesini aşmadığından

5. Bilgisayarların ve diğer yüklerin kapalı olduğundan 6. Akü gerilimin normal olduğundan

5.2 Günlük Çalıştırma ve Kapatma

Günlük çalıştırma için aşağıdaki yönergeleri takip edin;

1. "ON" tuşuna basarak cihazınızı çalıştırın , 10 saniye bekleyerek çıkıştaki bilgisayarları ve diğer yükleri açınız.

2. Cihazı kapatmadan önce , cihaza bağlı olan bilgisayar ve diğer yükleri kapatınız. Cihazı yüksüz 10 dakika çalıştırınız böylece ısınmış tüm parçaların soğuması sağlanır. Daha sonra "OFF" tuşuna basınız.

3. Normalde , UPS normal online çalışırken ancak çıkışındaki yükler teker teker açılabilir. İlk açılışında yüksek akım çeken yüksek güç tüketen cihazları açtığınızda , cihaz aşırı yük koruması olarak Bypassa geçebilir. Bu tarz yüksek akım çeken yükleri ilk önce açınız, daha sonra az güç tüketen yükleri açınız.

5.3 Günlük Akü Bakımı

1. Eğer cihazınız uzun süre kullanılmamışsa, aküler 10 saatten az olmamak kaydıyla şarj edilmelidir.

2. Cihazı kullanmadan önce , ilk çalıştırmada aküleri 10 saat şarj ediniz.

Cihazınız aküler şarj edilirken de kullanılabilir. Ancak bu esnada elektrik kesintisinde , aküler tam dolu olmadığından standart besleme süresinden daha az bir süre besleyebilir.

3. Normalde aküler her 4 ila 6 ayda en az bir kere şarj ve deşarj edilmelidir. Bu şarj süresi 10 saatten az olmamalıdır.

4. Sıcaklığın yüksek olduğu bölgelerde kullanılan cihazların aküleri en az her iki ayda bir şarj deşarj edilmelidir. Şarj süresi 10 saatten az olmamalıdır.

5. Farklı marka, model ve kapasitedeki aküler birlikte aynı cihazda kullanılmamalıdır.

6. Eğer akülerin dış yüzeyini temizleyecekseniz, sadece kumaş ve temiz su kullanınız. Asla tiner, benzin gibi organik çözücüler , yağlı maddeler kullanmayınız.

7. Akü ve akü kabini;tutuşmaları önlemek için, kolaylıkla kıvılcımlara neden olabilecek elektrikli cihazlardan uzak tutulmalıdır.

8. Cihazda kullanılan akülerin deşarjından sonra mutlaka ( 24 saat içerisinde) tamamen şarj olmasını sağlayınız. Aküler tam şarj olmadan tekrar deşarj etmeyiniz. Tam şarj olmadan tekrar deşarj edilmesi akülerin ömrünün kısalmasına , kapasitelerinin azalmasına sebep olabilir.

9. Eğer cihazınızı uzun süre kullanmayacaksınız, ön paneldeki "OFF"

tuşuna basarak kapatınız. Bu sayede; kullanmadığınız halde cihazınız çalışırken elektrik kesintilerinde gereksiz uzun süreli akülerin boşalmasını önlenmiş olur.

5.4 Akü Değişimi

Cihazınızın akülerini yetkili ve uzman teknik personele değiştirtiniz.

Akü değişiminde aşağıdaki yönergelere uyunuz.

1. Patlama riskine karşı akülerinizi asla ateşe atmayınız

2. Aküleriniz kırmayınız, parçalamayınız. İçerisindeki kimyasal karışım ve asit , insan derisi ve gözler için çok tehlikelidir.

3. Akülerinizi ilgili yönetmeliğe uygun olarak geri dönüştürün.

4. Eski akülerinizi, aynı kapasitede, aynı adette , aynı büyüklükte yeni akülerle değiştiriniz.

5. Akülerin tamamının değişiminde eski akülerle yeni aküleri bir arada aynı grupta kullanmayınız.

6. Akü kutup bağlantıları ve toprak arasında tehlikeli yüksek gerilim olabilir. Dokunmadan önce mutlaka ölçünüz.

5.4.1 Aküler ile ilgili dikkat edilmesi gerekenler

◇Akülerle çalışmadan önce, lütfen, yüzüğünüzü, saatinizi ve diğer metal aksesuarlarınızı çıkarın.

◇Eğer akü kablosunu değiştirmek isterseniz, yetersiz güç kapasitesi nedeni ile ısıtmayı önlemek, kıvılcım ve yangın gibi sorunlara sebep vermemek için gerekli malzemeleri yetkili servis ve bayilerimizden edininiz..

◇ Aküleri ateşe ve ateşe yakın yerlere atmayınız. aksi taktirde patlayabilir ve insanların yaralanmasına sebep olabilir.

◇ Akülerinize zarar vermeyin ve içini açmayın. Akülerin içinde bulunan sıvı insan sağlı için zararlı olan toksikler içerir..

◇ Akülerin pozitif ve negatif kutupları arasında kısa devre olmasından kaçının. Aksi halde bu kısa devre yangın ve elektrik çarpmasına sebep olabilir.

◇Dokunmadan önce lütfen akü gerilimlerini kontrol edin. Eğer akü gerilimi ve giriş gerilimi izole edilmemişse, bu gerilim akü kutupları ve toprak arasında yüksek gerilim riskine neden olur..

5.5 Spower Monofaz Cihazın Bakımı

Cihazınıza yapılacak periyodik önleyici ve iyileştirici bakımlar , cihazınızın kulanım ömrünü uzatır. Cihazınıza teknik personel tarafından yapılacak bakımlar olası arızaları önler , sisteminizin daha güvenli çalışmasını sağlar.

5.5.1 Güvenlik Önlemleri

Güvenli ve başarılı bakım için; yetkili ve kalifiye personel tarafından yapılmalı, gerekli güvenlik önlemlerine dikkat edilmeli, gerekli alet ve cihazlar , test ekipmanları kullanılmalıdır. Aşağıdaki güvenlik kurallarına dikkat ediniz.

1. UPS içerisinde hayati tehlike oluşturabilecek yüksek gerilimin , cihaz çalışsa yada çalışmasa dahi olduğunu asla aklınızdan çıkarmayın.

2. Cihazın bakımını yapacak personelin konusunda uzman olduğundan, bu cihazları tanıdığından ve kullanma kılavuzu hakkında bilgi sahibi olduğundan emin olunuz.

3. UPS’le çalışırken yüzük, saat gibi altın yada gümüş takı takmayınız.

4. Bakıma başlamadan önce voltmetre ile cihazda gerilim olmadığını, çalışmak için güvenli olduğundan emin olunuz.

5.5.2 Spower Koruyucu ve Periyodik Bakımları

Spower UPS’inizin daha verimli ve daha güvenilir çalışması için aşağıdaki koruyucu ve periyodik bakım prosedürlerine dikkat ediniz.

1. Cihazın bulunduğu ortamı kimyasal maddelerden ve tozdan uzak tutunuz.

2. Senede en az iki kere , cihazın tüm kablo bağlantılarını kontrol ediniz.

3. Soğutucu fanların çalışmasını kontrol ediniz.

4. Akü ve UPS’e periyodik bakımı yapınız.Spower UPS bayisi ya da MSK Global Elektronik firması bakımlarınızda size en uygun fiyat ve doğru çözümü sunacaktır.

6.Spower UPS ARIZA GİDERME

6.1 LED / LCD uyarı listesi hata kodu tablosu

Hata Sebebi Hata Kodu

DC Bara Gerilimi

hatası 00-14

Güç soft start hatası 15-24 İnvertör gerilim

hatası 25-39

Aşırı sıcaklık 40-44 Çıkış kısa devre 45-49

Aşırı yük 50-54

Giriş NTC hatası 55-59

Güç hatası 60-64

Giriş sigorta hatası 65-69

Diğer 88

6.2 Çalışma durumu tablosu

Çalışma durumu

Ön Paneldeki LED

Sesli Alarm Normal Akü Bypass Hata

Online modu (şebeke modu)

Şebeke gerilimi ● yok

Şebeke yüksek/ düşük gerilim

koruması, akü moduna geçiş ● ● ★ 4 sn'de 1 kez Akü Modu

Akü gerilimi - normal ● ● ★ 4 sn'de 1 kez

Olağandışı akü gerilimi için uyarı ● ★ ★ 1 sn'de 1 kez Bypass modu

Şebeke normal (Bypass altında） ● ★ 2 dk'da 1 kez Şebeke – yüksek gerilim uyarısı (

Bypass altında) ★ 4 sn'de 1 kez

Şebeke – düşük gerilim uyarısı (

Bypass altında) ★ 4 sn'de 1 kez

Akü bağlantısı kesik uyarısı

Bypass modu ● ★ 4 sn'de 1 kez

Inverter modu ● ★ 4 sn'de 1 kez

Güç on 6 kez

Çıkış aşırı yük koruması

Şebeke modunda aşırı yük ● ★ 1 sn'de 2 kez

Şebeke modunda aşırı yük

koruması ● ● Uzun alarm

Akü aşırı yük uyarısı ● ● ★ 1 sn'de 2 kez

Akü modunda aşırı yük koruması ● ● ● Uzun alarm Bypass modunda aşırı yük uyarısı ● ★ 2 sn'de 1 kez

Fan hatası(fan ikonu） ▲ ▲ ▲ ★ 2 sn'de 1 kez

Hata modu ● Uzun alarm

● LED gösterge ışıkları uzun süre yanar

★

LED göstergesi yanıp söner

▲ LED göstergesi durumu diğer koşullara bağlıdır

Not: UPS'in bakımı için son kullanıcı gerektiğinde aşağıdaki bilgileri sağlamalıdır.

 UPS Model No. & Seri No.

 Hatanın oluştuğu tarih.

 Hata ayrıntıları (LED durumu, gürültü, AC şebeke durumu, yük kapasitesi, akü kapasitesi, vs..

6.3 Spower Monofaz Sorun giderme

Cihazın çalışmasındaki bir problem durumunda; arızayı belirleyin (görünürse), ve mümkünse arızaya sebep olan durumu gidermeyi deneyin.

Cihazın mı arızalı olduğunu yoksa dış etkenlerden dolayımı arıza oluştuğunu tespit edin. (yüksek sıcaklık, yüksek nem, aşırı yük vb..)

www.spowerenergy.com sitesinden bize ulaşıp daha fazla sorunuza cevap alabilirsiniz.

Sistem hata modunda çalıştığında, LCD ekran aşağıdaki gibi görünecektir::

F Hata Sesembolü

6.3.1

Sorun göstergesi Arıza

noktası Çözüm Hata LEDi yanar, sesli sürekli

alarm verir, hata kodu 00-14

DC bara gerilimi hatsı

Lütfen DC bara gerilimini ölçün ya da yetkili servisi arayınız.

Hata LEDi yanar, sesli sürekli alarm verir, hata kodu 15-24

Soft start hatası

Lütfen soft start devresi ve özellikle soft start direncini kontrol ediniz.

Sorun çözülmezse yetkili servisi arayınız.

Hata LEDi yanar, sesli sürekli alarm verir, hata kodu 25-39

Inverter gerilim hatasıt

Lütfen yetkili servisi arayınız.

Hata LEDi yanar, sesli sürekli alarm verir, hata kodu 40-44

Aşırı sıcaklık

Lütfen UPS'in üzerinde aşırı yük olmadığına, fanların çıkışının tıkalı olmadığına ve ortam sıcaklığının yüksek olmadığına dikkat edin. UPS'i soğutma için 10 dakika bekletip, tekrar çalıştırın. sorun devam ederse, yetkili servis ile irtibata geçiniz.

Hata LEDi yanar, sesli sürekli alarm verir, hata kodu 45-49

Çıkış kısa devre

UPS'i kapayıp, yükü UPS üzerinden alın. UPS'te herhangi bir arıza ve kısa devre olmadığına emin olun.

ardından UPS'i tekrar başlatın. Sorun devam ederse lütfen yetkili servis ile irtibata geçiniz.

Hata kodu

Hata LEDi yanar, sesli sürekli

alarm verir, hata kodu 50-54 Aşırı yük

Lütfen yük seviyesini kontrol edin ve kritik olmayan yükleri UPS

üzerinden alın. Yüklerinizin toplamını tekrar hesaplayıp, UPS üzerindeki yükü azaltın. Lütfen yükten dolayı bir arıza olup olmadığını kontrol edin.

Hata LEDi yanar, sesli sürekli alarm verir, hata kodu 55-59

Giriş NTC hatası

Lütfen yetkili servis ile irtibata geçiniz.

Sorun göstergesi Arıza

noktası Çözüm Hata LEDi yanar, sesli

sürekli alarm verir, hata kodu 60-64

Güç hatası

Lütfen giriş ve çıkış güç değerlerini kontrol ediniz. bir anormallik varsa yetkili servis ile irtibata geçiniz.

Hata LEDi yanar, sesli sürekli alarm verir, hata kodu 65-69

Giriş sigorta hatası

Lütfen giriş sigortasının yanmış olup olmadığını kontrol edin. Eski sigortayı değiştirin ve UPS'i yeniden başlatın. Arıza devam ederse, yetkili servis ile irtibata geçiniz.

Hata LEDi yanar, s esli sürekli alarm verir, LCD paneldeki fan ikonu yanıp sönüyor

Fan hatası

Lütfen fanların düzgün bir şekilde bağlanıp bağlanmadığını, takılı ve kırıp olup olmadığını kontrol edin. Eğer herhangi bir sorun yoksa, lütfen yetkili servis ile irtibata geçiniz.

“ON” tuşuna basıldığında UPS çalışmıyor

Basma süresi çok kısa

Lütfen UPS’I başlatmak için güç tuşuna iki saniyeden uzun basılı tutun.

Girş bağlantısı hazır değil ya da UPS’in aküleri bağlı değil

Lütfen giriş düzgün bir şekilde bağlayın.

Eğer akü gerilimi çok düşük ise, girişi kesin ve UPS'i yüksüz olarak başlatın.

UPS iç

system hatası Lütfen yetkili servis ile irtibata geçiniz.

Besleme Süresi Kısalmaya başladı

Aküler şarjlı değil

Lütfen UPS’in akülerini 3 saatten fazla sure için şarjda bırakın.

UPS Aşırı yükte

Lütfen yük seviyesini kontrol edin ve kritik olmayan yükleri UPS üzerinden alın.,

Aküleri ömrü bitmiş, kapasitesi azalmış.

Lütfen akülerinizi yenileri ile değiştirmek için yetkili servis ile irtibata geçiniz.

Şebeke verildiği halde UPS çalışmıyor.

Lütfen manuel olarak devre kesiciyi resetleyin.

UPS giriş kesicisi açık.

7. PAKETLEME , NAKLİYE ve DEPOLAMA 7.1 Paketleme

Spower UPS cihazı karton koliyle paketlenmiştir.

Karton kolinin iç ebatları ( Uzunluk x Genişlik x Derinlik) :

Koli üzerindeki ikazlara dikkat ediniz. Taşıma yönüne uygun taşıyınız.

Azami istifleme adetlerine uyunuz.

7.2 Nakliye

Cihazı dikkatli taşıyınız. Sarsıntıdan ve çarpmalardan sakınınız. Karton üzerinde belirtilen taşıma yönüne dikkat ediniz.

7.3 Depolama

Cihaz kuru alanlarda depolanabilir. Cihazı direk güneş ışınlarına yada yağmura , neme maruz bırakmayınız. Spower’ın karton ambalajındaki saklama koşulları sıcaklıklarına uydun depolayınız. – 25 °C ～ +55°C (aküler hariç). Aküleri içerisinde bulunan standart cihazlar için tavsiye edilen sıcaklık 0 °C / +40°C, bağıl nem 20% - 90% olmalıdır. Zararlı gazlarla, yanıcı, patlayıcı maddelerle beraber aynı ortamda depolamayınız. Farklı bir durum belirtilmedikçe, gerekli uygun

depolama şartları altında cihazın depolanma süresi 6 aydır. Uzun süre depolama esnasında her 3 ayda bir , cihazın akülerini şarj edin.

8. Ekler

Satın almış olduğunuz CE işareti taşıyan bu KGK aşağıdaki uluslarası standartlara uygundur.

EMS

IEC61000-4-2(ESD) Level 4

IEC61000-4-3(RS) Level 3

IEC61000-4-4(EFT) Level 4

IEC61000-4-5(Surge) Level 4

EMI

GB9254-1998/IEC 62040-2 Class B

NOTLAR:
