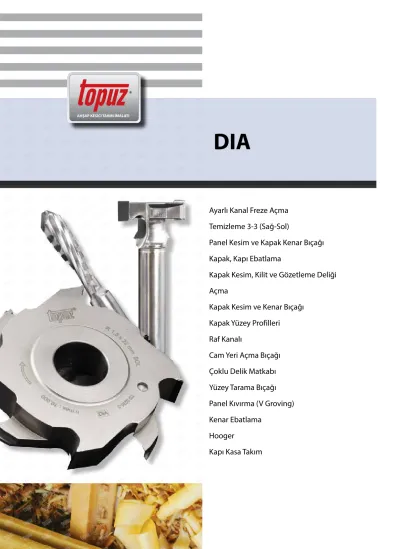

DIA. ahşap kesici takım imalatı. Ayarlı Kanal Freze Açma. Temizleme 3-3 (Sağ-Sol) Panel Kesim ve Kapak Kenar Bıçağı. Kapak, Kapı Ebatlama

(1)

Ayarlı Kanal Freze Açma Temizleme 3-3 (Sağ-Sol)

Panel Kesim ve Kapak Kenar Bıçağı Kapak, Kapı Ebatlama

Kapak Kesim, Kilit ve Gözetleme Deliği Açma

Kapak Kesim ve Kenar Bıçağı Kapak Yüzey Profilleri

Raf Kanalı

Cam Yeri Açma Bıçağı Çoklu Delik Matkabı Yüzey Tarama Bıçağı Panel Kıvırma (V Groving) Kenar Ebatlama

Hooger

Kapı Kasa Takım

DIA

(2)

Ayarlı Kanal Freze Açma 6000-010

Temizleme 3+3 (SAĞ - SOL) 6000-030

Gövde Kodu D d H z Rpm(max)

Gövde Kodu D H d z Rpm(max) 6000-010 180 40 5-9,5 8 12000 6000-011 180 40 8-15 8 12000

6000-030 80 64 30 3+3 15000 6000-031 85 48 30 3+3 15000 6000-032 100 50 30 3+3 15000 6000-033 125 30 30 3+3 15000 6000-034 125 44 30 3+3 15000 6000-035 125 55 30 3+3 15000 6000-036 125 63 30 3+3 15000 6000-037 200 75 35 3+3 12000 Kullanıldığı Yerler : Kanal Açma

Kullanıldığı Makina : Freze Profil Makinalarında

Teknik Detay : Dönme yönü “SAĞ” z-8 ağız genişlik ayarlanabilir Dia uçlar kaynatılmıştır.

Kullanıldığı Yerler : Ön temizleme ve Panel ebatlama Kullanıldığı Makina : Panel Ebatlama Makinalarında

Teknik Detay : Dönme yönü “SAĞ ve SOL ” takım olarak kullanılır.

Dia uçlar kaynatılmıştır. Birbirini takip eden uçlar ile temiz üzey elde edilir.

d D

H

D d

(3)

Panel Kesim ve Kapak Kenar Bıçağı 6000-040

Panel Kesim ve Kapak Kenar Bıçağı 6000-044

Gövde Kodu L D D1 d s s1 z Rpm(max)

Gövde Kodu L D1 d r S1 z Rpm(max) 6000-040 105 63 14 20 25,5 19 2+2 14000

6000-044 85 12-14 14-20 2 19 3 20000 6000-045 85 12-14 14-20 3 19 3 20000 6000-046 85 12-14 14-20 4 19 3 20000 6000-047 85 12-14 14-20 5 19 3 20000 6000-048 85 12-14 14-20 6 19 3 20000 D1D

d

L

S

S1 R3

Kullanıldığı Yerler : Panel ebatlama, radiuslu kapak kesim ve ebatlama Kullanıldığı Makina : CNC Freze

Teknik Detay : Dönme yönü “SAĞ” DIA uçlar kaynatılmıştır.

DIA uçların dayanıklılığı sayesinde uzun metrajlı kesim yapılabilir.

S1

D1 d

L

(4)

Kapak Kesim ve Kenar Bıçağı 6000-050

Kapak Kesim ve Kenar Bıçağı 6000-055

Gövde Kodu L D D1 d R s1 z Rpm(max)

Gövde Kodu L D D1 d s s1 z Rpm(max) 6000-049 85 16 12 14-20 2 19 2 18000 6000-050 85 18 12 14-20 3 19 2 18000 6000-051 85 20 12 14-20 4 19 2 18000 6000-052 85 22 12 14-20 5 19 2 18000 6000-053 85 24 12 14-20 6 19 2 18000 6000-054 85 28 12 14-20 8 19 2 18000

6000-055 85 32 12 14-20 10 19 2 18000 6000-056 85 38 12 14-20 13 19 2 18000 Kullanıldığı Yerler : Panel ebatlama, radiuslu kapak kesim ve ebatlama

Kullanıldığı Makina : CNC Freze

S1

D1 D

L

R d

d

D1

L

D

R10

S1

(5)

Kapak Kesim ve Kenar Bıçağı 6000-060

Kapak Yüzey Profilleri 6000-070

Gövde Kodu L D D1 d s s1 z Rpm(max)

Gövde Kodu L D D1 d R s1 z Rpm(max) 6000-060 85 34 12 14-20 11 19 2 18000

6000-070 85 20 14 12 5 2 20000 Kullanıldığı Yerler : Panel ebatlama, radiuslu kapak kesim ve ebatlama

Kullanıldığı Yerler : Panel kapak yüzey işlemlerinde Kullanıldığı Makina : CNC Freze

Teknik Detay : Dönme yönü “SAĞ” Z-2 Ağız DIA uçlar kaynatılmıştır.

d

L

R10

D1 D

S1

S

L

D

s1 d

R12

(6)

Kapak Yüzey Profilleri 6000-071

Kapak Yüzey Profilleri 6000-072

Gövde Kodu L D S d s S1 z Rpm(max)

Gövde Kodu L D D1 d s s1 z Rpm(max) 6000-071 85 28 5,5 14 6 2 20000

6000-072 85 32 12 14 2 20000 Kullanıldığı Yerler : Panel kapak yüzey işlemlerinde

D

s1

L

s d

D

L

d

D1

45°

(7)

Kapak Yüzey Profilleri 6000-073

Kapak Yüzey Profilleri 6000-075

Gövde Kodu L D D1 d s S1 z Rpm(max)

Gövde Kodu L D D1 d s R z Rpm(max) 6000-073 80 18 8 14 2 20000 6000-074 80 18 10 14 2 20000

6000-075 80 18 5 14 5 2 20000 Kullanıldığı Yerler : Panel kapak yüzey işlemlerinde

D

L

d

D1

D

L

d

D1 R5

(8)

Kapak Yüzey Profilleri 6000-076

Kapak Yüzey Profilleri 6000-077

Gövde Kodu L D S d s R z Rpm(max)

Gövde Kodu L D d S1 V z Rpm(max) 6000-076 85 40 20 20 24 10 2 20000

6000-077 90 34 20 8,5 24 ° 2 20000 Kullanıldığı Yerler : Panel profil ebatlama ve Panel kapak yüzey işlemlerinde Kullanıldığı Makina : CNC Freze

Teknik Detay : Dönme yönü “SAĞ” z-2 ağız DIA uçlar kaynatılmıştır.

DIA uçların dayanıklılığı sayesinde uzun metrajlı işler yapılabilir.

L

d

D

R10

S1

S

L

d

D

S

S1

20°

(9)

Kapak Yüzey Profilleri 6000-078

Kapak Yüzey Profilleri 6000-079

Gövde Kodu L D d S S1 z Rpm(max)

Gövde Kodu L D d S S1 z Rpm(max) 6000-078 85 44 20 10,6 6 2 20000

6000-079 85 29 20 15 6 2 20000 Kullanıldığı Yerler : Panel kapak yüzey işlemlerinde

L

d

D

S1

S

L

d

D

s1

S

(10)

Kapak Kesim ve Kenar Bıçağı 6000-450

Kapak Kesim ve Kenar Bıçağı 1+1 6000-500

Gövde Kodu L D H d z Rpm(max)

Gövde Kodu L D H d z Rpm(max) 6000-450 75 9 20 10 2 15000 6000-451 75 10 20 10 2 15000 6000-452 75 12 20 12 2 15000

6000-500 75 10 22 10-12 4+1 15000 6000-501 75 12 25 12-14 4+1 20000 6000-502 85 12 38 12-14 6+1 20000 6000-503 75 14 25 14-16 4+1 20000 6000-504 85 14 35 14-16 6+1 20000 6000-505 80 16 26 16-18 3+1 20000 6000-506 90 16 36 16-18 4+1 20000 6000-507 80 18 25 18-20 3+1 20000 6000-508 90 18 35 18-20 4+1 20000 6000-509 100 18 44 18-20 5+1 20000 6000-510 80 20 26 18-20 3+1 20000 6000-511 90 20 35 18-20 5+1 20000 6000-512 100 20 44 18-20 5+1 20000 Kullanıldığı Yerler : Panel kapak kesim ve kenar ebatlama işlemlerinde

Teknik Detay : Dönme yönü “SAĞ” z-2 ağız DIA uçlar kaynatılmıştır.

Kullanıldığı Yerler : Panel kapak kesim ve kenar ebatlama işlemlerinde Kullanıldığı Makina : CNC Freze

Teknik Detay : Dönme yönü “SAĞ” z-1+1 ağız DIA uçlar kaynatılmıştır.

L

D

H

d

L

H

D

(11)

Kapak Kesim ve Kenar Bıçağı 2+2 6000-520

Kapak Kesim ve Kenar Bıçağı 2+2 6000-540

Gövde Kodu L D H d z Rpm(max)

Gövde Kodu L D H d z Rpm(max) 6000-819 75 12 24 12 6+1 18000 6000-520 85 14 30 14-16 6+1 20000 6000-521 95 14 38 14-16 8+1 20000 6000-522 90 16 30 16-18 8+1 20000 6000-523 100 16 38 16-18 10+1 20000 6000-524 90 18 30 18-20 8+1 20000 6000-525 100 18 38 18-20 10+1 20000 6000-526 105 18 44 18-20 12+1 20000 6000-527 90 20 30 18-20 8+1 20000 6000-528 100 20 38 18-20 10+1 20000 6000-529 105 20 44 18-20 12+1 20000 6000-530 125 25 55 20-25 14+1 20000

6000-540 85 20 25 20 6+1 20000 6000-541 85 20 35 20 8+1 20000

L

D

H

d

Orta boşluk ve yan kanallar sayesinde talaşı daha rahat boşaltması için, ısınma yapmaz ve daha rahat kesim yapar.

d

L

H

D

(12)

Kapak Kesim ve Kenar Bıçağı 6000-550

Kapak , Kapı Ebatlama 4+4 6000-570

Gövde Kodu L D H d z Rpm(max)

Gövde Kodu L D H d z Rpm(max) 6000-550 105 18 44 20 z-3(21+1) 20000 6000-551 105 20 44 20 z-3(21+1) 20000 6000-553 115 20 55 20 z-3(27+1) 20000 6000-554 115 25 55 25 z-3(27+1) 20000

6000-570 110 35 56 20 (36+1) 18000 D

H L

d

D

H L

d

Kullanıldığı Yerler : Panel kapak temizleme kesim ve ebatlama işlemlerinde Kullanıldığı Makina : CNC Freze

Teknik Detay : Dönme yönü “SAĞ” z-3(21+1) DIA uçların çokluğu sayesinde daha hızlı kesim yapar.

Kullanıldığı Yerler : Kapı kenarı ebatlama işlemlerinde Kullanıldığı Makina : CNC Freze

Teknik Detay : Dönme yönü “SAĞ” z-4+4 DIA uçların çokluğu sayesinde daha hızlı kesim yapar. Birbirini takip eden uçlar sayesinde daha temiz yüzey çıkarır.

(13)

Kapak Kesim, Kilit ve Gözetleme deliği açma 6000-580

PVC Kenar Radüs 6000-610

Gövde Kodu L D H d V z Rpm(max)

Gövde Kodu L d S R z Rpm(max) 6000-580 125 16 16 65 35 ° 13+2 20000

6000-610 74 20 19 2 3 20000 D

H L

V d

Kullanıldığı Yerler : Kapı gözetleme yeri açma ve kesim işlerinde.

Teknik Detay : Dönme yönü “SAĞ” z-2(13+2) DIA uçlar kaynatılmıştır, DIA uçların dayanıklılığı sayesinde uzun metrajlı işler yapılabilir.

Kullanıldığı Yerler : PVC Temizleme Kenar bandına radyus verilmesi Kullanıldığı Makina : PVC Bantlama, kenar bantlama makinaları, çift kenar işleme Teknik Detay : Makinalarda alt ve üst olmak üzere iki adet olarak kullanılır.

DIA uçlar kaynatılmıştır.

S

d D

R

(14)

Kapak Yüzey Profilleri 6000-611

Kapak Yüzey Profilleri 6000-612

Gövde Kodu L D d S1 z Rpm(max)

Gövde Kodu L D d S1 z Rpm(max) 6000-611 85 50 20 10 2 20000

6000-612 90 43 20 10 2 20000

L

D

S1 d

D

S1

L

R28 d

(15)

Kapak Yüzey Profilleri 6000-613

Kapak Yüzey Profilleri 6000-614

Gövde Kodu L D d S S1 z Rpm(max)

Gövde Kodu L D d S1 z Rpm(max) 6000-613 90 40 20 9 7 2 20000

6000-614 75 18 16 4 2 20000

L

D S S1

d

L

S1

D d

(16)

Kapak Yüzey Profilleri 6000-615

Kapak Yüzey Profilleri 6000-617

Gövde Kodu L D d S1 V z Rpm(max)

Gövde Kodu L D d S1 z Rpm(max) 6000-615 90 20 20 9,5 45 ° 2 20000 6000-616 90 20 20 5 28 ° 2 20000

6000-617 85 11,5 20 3 2 20000

D

^R1.00

S1

L

V

d

L

D

S1 R3.00

d

(17)

Kapak Yüzey Profilleri 6000-618

Kapak Yüzey Profilleri 6000-619

Gövde Kodu L D d S1 z Rpm(max)

Gövde Kodu L D D1 d S1 z Rpm(max) 6000-618 85 16 20 3,8 2 20000

6000-619 85 12 7,6 14 1,8 2 20000

D

S1

R10.00

d

L

R2,5

d

D1

^R5.00

S1

L

D

(18)

Kapak Yüzey Profilleri 6000-620

Raf Kanalı 6000-621

Gövde Kodu L D d s s1 z Rpm(max)

Gövde Kodu L D D1 d S1 z Rpm(max) 6000-620 85 11,5 20 4 2,5 2 20000

6000-621 70 30 12,5 12 9 2+2 20000

L

D

S1

R1.00

d

S

S1

D d

D1

L

Kullanıldığı Yerler : Raf kanalı bıçağı Kullanıldığı Makina : CNC Freze

Teknik Detay : Dönme yönü “SAĞ” Z-2+2 Ağız DIA uçlar kaynatılmıştır.

(19)

Kapak Yüzey Profilleri 6000-622

Cam Yeri Bıçağı 6000-623

Gövde Kodu L D d S S1 z Rpm(max) 6000-622 90 28 20 5 6 2 20000

6000-623 70 33 12 10 20 3 20000 DS ^R0.50

L

S1

d

S

L

D S1

d

Kullanıldığı Yerler : Cam yeri açma işlemlerinde Kullanıldığı Makina : Dik Freze, El frezesi

(20)

Çoklu Delik Matkabı 6000-625

Yüzey Tarama Bıçağı 6000-690

Gövde Kodu L D d z Rpm(max) 6000-625 70 15 10 10 2 - 6000-626 70 26 10 10 2 - 6000-627 70 35 10 10 2 -

6000-690 85 20 20 2 20000 6000-691 85 25 20 2 20000 6000-692 85 30 20 2 20000 6000-693 85 35 20 2 20000 6000-694 85 40 20 2 20000 6000-695 85 50 20 2 20000 d

L

D

Kullanıldığı Yerler : Minifix ve Menteşe yeri açma işlemlerinde.

Kullanıldığı Makina : Çoklu delik makinaları

Teknik Detay : İstenilen çapta sağ ve sol dönüşlü üretilir.

Uçlarına kaynatıılmış DIA uçlar sayesinde uzun metrajlı işler yapılır.

Kullanıldığı Yerler : Panel kapak yüzeyi tarama işlemlerinde Kullanıldığı Makina : CNC Freze

Teknik Detay : Dönme yönü “SAĞ” z-2 ağız. DIA uçlar kaynatılmıştır.

d

L

D

(21)

Cam Yeri Açma Bıçağı 6000-696

Panel Kıvırma (V Groving) 6000-700

Gövde Kodu L D d S1 H z Rpm(max)

Gövde Kodu D d S V z Rpm(max) 6000-696 80 30 20 9 18 2+2 20000

6000-700 180 30-40 21 90 ° 3+3 10000 6000-701 180 30-40 27 90 ° 3+3 10000 6000-702 180 30-40 32 90 ° 3+3 10000

d

L

D

S1 H

D

d

S

Kullanıldığı Yerler : Camlı kapak imalatı için kapak yüzeyine dalarak tek seferde kapak ortasını ayırır. Arka kısmından cam yerini açar. Üst görünen kısmına radyüs yapar Kullanıldığı Makina : CNC Freze

Teknik Detay : Dönme yönü “SAĞ” z-2+2 ağız. DIA uçlar kaynatıılmıştır.

Kullanıldığı Yerler : 90 ° kıvırma ve V Groving

Kullanıldığı Makina : Profil Makinaları, Yatar daire ve Planya Makinalarında Teknik Detay : Dönme yönü “SAĞ” z-3+3 DIA uçlar kaynatılmıştır.

(22)

Kenar Ebatlama 6000-710

Kapak Kesim ve Kenar Pah Bıçağı 6000-810

Gövde Kodu Dönüş Yönü D d S R z Rpm(max) 6000-710 Sağ-Sol 140 40 22 1,5-3 4+4 10000 6000-711 Sağ-Sol 140 40 25 1,5-3 4+4 10000 6000-712 Sağ-Sol 140 40 30 1,5-3 4+4 10000

D d S R1,5

Kullanıldığı Yerler : Kenar temizleme ve kenar radyus Kullanıldığı Makina : Profil Makinaları

Teknik Detay : Dönme yönü isteğe bağlı olarak sağ veya sol olarak üretilir.

Gövde Kodu L D D1 d V s z Rpm(max) 6000-810 85 20 24 12 45 ° 14 2 18000 6000-811 85 20 24 12 45 ° 15 2 18000 6000-812 85 20 24 12 45 ° 16 2 18000

Kullanıldığı Yerler : Panel ebatlama, 45 ° Pahlı kapak kesim ve ebatlama Kullanıldığı Makina : CNC Freze

D

s

45º

d L

d1

(23)

Hogger 6000-720

Gövde Kodu D d b Z Rpm(max) 6000-720 250 80 10-15 18(+3+3) 10000 6000-721 250 80 10-15 24(+4+4) 10000 6000-722 250 80 10-15 30(+6+6) 10000 6000-723 250 80 10-15 42(+7+7) 10000

Kullanıldığı Yerler : Kenar ebatmala işlemlerinde

Kullanıldığı Makina : Kenar bantlama makinaları, çift kenar işyeme makinaları Teknik Detay : Özel diş geometrisi sayesinde kaliteli olmayan iş parçalarının ortak

bölgelerinde dahi pürüzsüz yüzey kalitesi sağlanır. Gövdenin özel yapısından dolayı yüksek çalışma hızlarında maksimum talaş emme ve sessiz çalışma ortamı sağlar.

D d

D

d

b b

(24)

Kapı Kasa Takım 6000-800

Gövde Kodu D d b R Z Rpm(max) 6000-800 115 40 45 5 4 12000 6000-801 180 40 45 1,5 4 12000 6000-802 160 40 33 1,5 4 12000

Kullanıldığı Yerler : Kapı Kasası imalatında Kullanıldığı Makina : Weining profil makinaları

Teknik Detay : Tek seferde sağ ve sol kasa profilini açar.

Dia uçlar sayesin uzun metrajlı işler yapar.

6000-800 SOL 6000-801 SAĞ 6000-802 SAĞ

D

d d

25

R

D b

R

4,7 4,7

40
