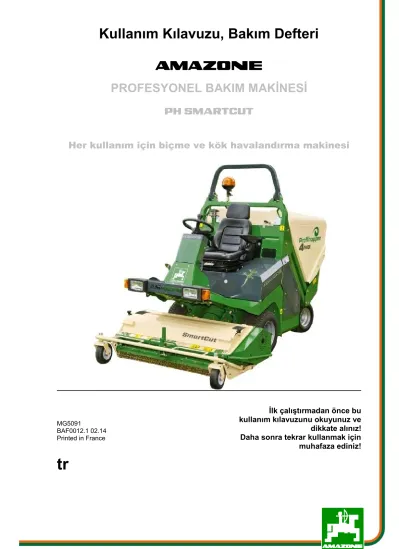

Kullanım Kılavuzu, Bakım Defteri

(1)

Kullanım Kılavuzu, Bakım Defteri

az

PROFESYONEL BAKIM MAKİNESİ

PH SMARTCUT

Her kullanım için biçme ve kök havalandırma makinesi

MG5091

BAF0012.1 02.14 Printed in France

İlk çalıştırmadan önce bu kullanım kılavuzunu okuyunuz ve dikkate alınız!

Daha sonra tekrar kullanmak için muhafaza ediniz!

tr

(2)

2

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14

AŞAĞIDAKİLERE DİKKAT EDİLMELİDİR

Kullanım talimatını dikkat etmeden ve özen göstermeden okuyup, buna göre hareket etmek yeterli değildir. Başkalarından kullanım ile ilgili bilgiler edinip veya görüp bir makinanın iyi olup olmadığına karar vermek doğru değildir. Satınalma ve makinanın iyi olup olmadığına ilişkin fikir sahibi olma işlemleri tam olarak kişinin kendisine bağlıdır.

Bu gibi dikkatsiz ve özensiz durumlar söz konusu olduğunda ilgili kişi sadece kendine zarar vermekle kalmaz aynı zamanda makinanın da zarar görmesine neden olabilir. Yapılan işlemlerin sonucunda başarılı sonuçlar elde edebilmek için konu iyi derecede analiz edilmeli, makinanın kullanım amacı hakkında yeterli derecede bilgi sahibi olunmalı ve ilk kullanım öncesinde yeterli düzeyde alıştırma yapılmalıdır. Ancak bu şekilde bir makinadan yeterli düzeyde verim almak olanaklı olur. Bu kullanım kılavuzu bu verimin elde edilmesini kolaylaştırmak için tasarlanmıştır.

Leipzig-Plagwitz 1872.

(3)

3

Tanımlama verileri

Buraya makinanın tanımlama verilerini giriniz. Tanımlama verilerini tip plakası üzerinde bulabilirsiniz.

Makina tanım no.:

(on haneli)

Tip: Profesyonel bakım makinesi

PH4WDi SMARTCUT Üretim yılı:

Boş ağırlık kg:

İzin verilen toplam ağırlık kg:

Maksimum ilave yük kg:

Üretici adresi

AMAZONE S.A. FORBACH 17, rue de la Verrerie BP 90106

FR-57602 Tel.:

Faks.:

E-posta:

Forbach

+ 33 (0) 3 87 84 65 70 + 33 (0) 3 87 84 65 71 forbach@amazone.fr

Yedek parça siparişi

Yedek parça listelerine www.amazone.de adresindeki yedek parça portalinden serbestçe ulaşabilirsiniz.

Siparişleriniz için lütfen AMAZONE yetkili satıcısına başvurunuz.

Kullanım kılavuzu hakkında

Dokümantasyon numarası: MG5085

Hazırlama tarihi: 02.14



Kısmen de olsa kopyalanması sadece AMAZONEN-WERKE H.

DREYER GmbH & Co. KG'nin izni ile yapılabilir.

(4)

4

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 Önsöz

Sayın müşterimiz,

AMAZONE firmasının geniş ürün yelpazesi kapsamındaki kaliteli

ürünümüzü seçmekte karar kıldınız. Bize göstermiş olduğunuz güven için teşekkür ederiz.

Makinayı teslim alırken, nakliye esnasında hasar meydana gelip gelmediğini ve parçaların eksik olup olmadığını lütfen kontrol ediniz!

İrsaliyeyi esas alarak ısmarlanmış özel donanımlara dahil olarak teslim edilen makina aksamının eksiksiz olduğunu kontrol ediniz. Sadece anında bildirilen itirazlar durumunda maddi hasar tazminatları mümkün olur!

İlk işletime almadan önce bu kullanım kılavuzunu, özellikle burada güvenlik uyarılarını okuyunuz ve bunları dikkate alınız. Ancak bu dokümanları iyice inceledikten sonra yeni edindiğiniz makinanın avantajlarından tam olarak yararlanabilirsiniz.

Makinayı işletime almadan önce, makinayı kullanacak bütün elemanların bu kullanım kılavuzunu dikkatle okumuş ve anlamış olmalarından emin olunuz.

Soru veya problemlerin çıkması durumunda bu kullanım kılavuzuna başvurun veya bulunduğunuz yerdeki yetkili servis ile irtibata geçin.

Aşınma etkisindeki parçaların düzenli bakımı ve aşınma durumunda gecikmeden değiştirilmesi makinanızın kullanım süresini arttırır.

Kullanıcı değerlendirmesi

Sayın okuyucu,

kullanım kılavuzlarımız düzenli olarak güncellenir. Yapacağınız öneriler ile kullanıcı dostu bir kılavuzun oluşması için katkıda bulunabilirsiniz.

Önerilerinizi bize gönderin:

AMAZONE S.A. FORBACH 17, rue de la Verrerie BP 90106

FR-57602 Tel.:

Faks.:

E-posta:

Forbach

+ 33 (0) 3 87 84 65 70 + 33 (0) 3 87 84 65 71 forbach@amazone.fr

(5)

5 1 Kullanıcı bilgileri ... 7

1.1 Dokümanın amacı ... 7

1.2 Kullanım kılavuzundaki yer bilgileri ... 7

1.3 Kullanılan gösterim şekilleri ... 7

2 Genel güvenlik bilgileri ... 8

2.1 Sorumluluklar ve yükümlülükler ... 8

2.2 Güvenlik sembollerinin gösterimi ... 10

2.3 Organizasyon önlemleri ... 11

2.4 Emniyet tertibatları ve koruyucu tertibatlar ... 11

2.5 Diğer güvenlik önlemleri ... 11

2.6 Kişilerin eğitimi ... 12

2.7 Normal işletimde güvenlik önlemleri ... 13

2.8 Kalan enerji nedeniyle tehlikeler ... 13

2.9 Bakım ve onarım, arıza giderme ... 13

2.10 Yapısal değişiklikler ... 13

2.10.1 Yedek ve aşınma etkisindeki parçalar ve yardımcı maddeler ... 14

2.11 Temizleme ve imha ... 14

2.12 Kullanıcının çalışma bölgesi ... 14

2.13 Makinedeki resimli ikaz işaretleri ve diğer işaretlemeler ... 15

2.13.1 Resimli ikaz işaretlerinin ve diğer işaretlemelerin konumlandırması ... 22

2.14 Güvenlik uyarılarına dikkat edilmemesi durumunda tehlikeler ... 24

2.15 Güvenlik bilinçli çalışma ... 24

2.16 Kullanıcı için güvenlik uyarıları ... 25

2.16.1 Genel güvenlik ve kaza önleme uyarıları ... 25

2.16.2 Hidrolik sistem ... 26

2.16.3 Elektrik sistemi ... 27

2.16.4 Sürüşe başlamadan güvenlik kontrolü ... 28

3 Makine ile ilgili genel bilgiler ... 29

3.1 Uygulama bölgeleri ... 29

3.2 Uygunluk beyanı ... 29

3.3 Talep durumunda bilgiler ... 29

3.4 Makinenin tanımlaması ... 29

3.5 Teknik veriler ... 30

3.5.1 Gürültü oluşumu ile ilgili bilgiler ... 30

3.5.2 Titreşim ölçümleriyle ilgili bilgiler ... 31

3.6 Amacına uygun kullanım ... 31

3.7 Güvenlik mesafesi ... 32

4 Makinenin nakliyesi ... 33

5 Makineyi devralma ... 35

6 Gösterge tablosu ve kumanda elemanları ... 36

6.1 Gösterge tablosu ... 36

6.2 Koltuk taşıyıcısı altındaki sigorta kutusu ... 38

6.3 Kumanda kolu ... 39

6.4 Hız ayarı ... 41

6.5 Sabitleme freni ... 41

6.6 Rol bar ... 42

6.7 Koltuğun ayarlanması ... 43

(6)

6 7 Devreye alma, makineyi kullanma ... 44

7.1 Emniyet sistemi ... 44

7.2 Lastik basıncı ... 44

7.3 Çalıştırmadan önce dikkate alınması gerekenler ... 45

7.4 Motorun çalıştırılması ve durdurulması ... 48

7.5 Biçme sırasında... 48

8 Biçme, kök havalandırma ve malçlama ... 49

8.1 Bıçakların montajı ... 49

8.2 Çıtanın ayarlanması ... 54

8.3 Kesim yüksekliğinin ayarlanması ... 55

8.4 Toplama sistemi ... 58

8.5 Malçlama ... 61

8.6 Rotoru çalıştırma ... 62

8.7 Haznenin boşaltılması ... 62

9 Opsiyonlar ... 64

9.1 Aydınlatma tertibatı ... 64

9.2 „AMAZONE Cooling System“ kendiliğinden temizleme/soğutma havası sistemi ... 65

10 Bakım ... 66

10.1 Temizlik ... 66

10.2 Rotor durumu ... 66

10.3 Motorun bakımı ... 66

10.3.1 Yağ seviyesi - Yağ değişimi ... 67

10.3.2 Mototr yağ filtresi ... 67

10.3.3 Hava filtresi ... 67

10.3.4 Yakıt filtresi ... 69

10.3.5 Soğutma sistemi ... 70

10.3.6 Kontrol kayışı... 71

10.4 Hidrostatik tahrik ... 72

10.4.1 Yağ değişimi ... 72

10.5 Akü ... 72

10.6 Yağlama noktaları ... 74

10.6.1 Yürüyen aksam ... 74

10.6.2 Biçme makinesi ... 75

10.7 Kayış gerginlikleri ... 81

10.8 Makinenin çekilmesi ... 82

10.9 Uzun durma süreleri, kışı geçirme ... 83

10.10 Bakım folyosu ... 84

10.11 Bakım raporları ... 85

(7)

7 1 Kullanıcı bilgileri

Kullanıcı bilgileri bölümü kullanım kılavuzu hakkında bilgiler içerir.

1.1 Dokümanın amacı

Bu kullanım kılavuzu

• makinanın kullanımını ve bakımını açıklar.

• makine ile güvenlik talimatlarına uygun ve etkin bir çalışma için önemli bilgiler verir.

• makinenin ayrılmaz bir parçasıdır ve her zaman makine üzerinde veya çekici araçta bulunmalıdır.

• daha sonra tekrar kullanılmak üzere muhafaza edilmelidir.

1.2 Kullanım kılavuzundaki yer bilgileri

Bu kullanım kılavuzundaki bütün yön verileri sürüş yönünü gösterir.

1.3 Kullanılan gösterim şekilleri

İşlem talimatları ve reaksiyonlar

Kullanıcı tarafından yapılacak işlemler numaralanmış işlem talimatları olarak gösterilmiştir. İşlemler için belirtilen sıralamaya uyunuz. İlgili işlem talimatına ait reaksiyon gerekli olduğu durumda bir ok ile işaretlenmiştir.

Örnek:

1. İşlem talimatı 1

→ İşlem talimatı 1 için makinanın reaksiyonu 2. İşlem talimatı 2

Sıralamalar

Sırası önemli olmayan sıralamalar liste halinde sıralama maddeleri olarak belirtilmiştir.

Örnek:

• Nokta 1

• Nokta 2

Resimlerdeki pozisyon sayıları

Yuvarlak parantez içindeki rakamlar resimlerdeki pozisyon sayılarını belirtir. İlk rakam resmin kendisini, ikinci rakam resimdeki pozisyon sayısı gösterir.

Örnek (Şek. 3/6)

• Şekil 3

• Pozisyon 6

(8)

8 2 Genel güvenlik bilgileri

Bu bölüm, makinayı güvenli bir şekilde işletmek için önemli bilgileri içerir.

2.1 Sorumluluklar ve yükümlülükler

Bu kullanım kılavuzundaki bilgiler dikkate alınmalıdır

Temel güvenlik uyarıları ve güvenlik talimatlarının bilinmesi makinanın güvenlik talimatlarına uygun ve arızasız işletimi için temel koşuldur.

İşletmecinin yükümlülüğü

İşletmeci sadece aşağıdaki özelliklere sahip kişileri makinede çalıştırmakla yükümlüdür

• iş güvenliği ve kaza önleme konusunda temel talimatları bilen.

• makinede yapılacak çalışmaları bilen.

• bu kullanım kılavuzunu okumuş ve anlamış olan.

İşletmeci

• makinedeki tüm resimli ikaz işaretlerinin okunur durumda olmasını sağlamak.

• hasarlı resimli ikaz işaretlerini değiştirmekle yükümlüdür.

Sorularınızı lütfen üreticiye yönlendirin.

Kullanıcının yükümlülükleri

Makinede ve makine ile ilgili çalışan herkes çalışmaya başlamadan önce aşağıdaki hususlara uymalıdır

• iş güvenliği ve kaza önleme konusunda temel talimatları dikkate almalıdır,

• bu kullanım kılavuzunun "Genel güvenlik uyarıları" bölümünü okumalı ve dikkate almalıdır.

• bu kullanım kılavuzundaki "Makinedeki resimli ikaz işaretleri ve diğer işaretlemeler" bölümünü (Sayfa 15) okumalı ve resimli ikaz işaretlerinin güvenlik talimatlarını makine işletimi sırasında dikkate almalıdır.

• makineyi tanımalıdır.

• bu kullanım kılavuzunda, kendilerine verilmiş görevlerin yerine getirilmesi için önemli olan bölümleri okumalıdır.

Kullanıcı, bir makina ekipmanının teknik olarak güvenli olmadığını tespit ederse, bu sorunu derhal gidermelidir. Bu işlem kullanıcının görev kapsamı içinde değilse veya konu hakkında yeterli bilgi sahibi değilse, bu durumu yetkili kişiye (işletmeciye) bildirmelidir.

(9)

9

Makine ile çalışmada oluşabilecek tehlikeler

Makine, en son teknolojiye ve teknik güvenlik kurallarına uygun olarak yapılmıştır. Buna rağmen makinenin kullanımı esnasında tehlikeli durumlar ve olumsuzluklar meydana gelebilir

• kullanıcı veya üçüncü kişilerde yaralanma ve ölüm tehlikesi,

• makinenin hasar görmesi,

• diğer maddi hasarlar.

Makineyi sadece aşağıdaki durumlar için kullanınız

• amacına uygun kullanım için.

• güvenlik tekniği açısından sorunsuz durumlarda.

Güvenliği olumsuz etkileyebilecek arızaları derhal gideriniz.

Garanti ve yükümlülük

Esas olarak firmamızın "Genel satış ve teslimat şartları" geçerlidir. Bunlar en geç sözleşmenin imzalanmasından itibaren işletmecinin eline geçer.

Yaralanma ve maddi hasarlar için garanti ve yükümlülük talepleri, bunların aşağıdaki sebeplerden birinden veya bir kaçından kaynaklanması durumunda geçersizdir:

• makinenin amacına uygun olmayan kullanımı.

• makinenin usulüne uygun olmayan montajı, işletime alınması, kullanılması ve bakımı.

• makinenin arızalı güvenlik tertibatları veya yanlış monte edilmiş veya çalışmayan güvenlik ve koruma tertibatları ile çalıştırılması.

• Kullanım kılavuzunda belirtilen işletime alma, işletim ve bakım ile ilgili uyarıların dikkate alınmaması.

• makinede keyfi, yapısal değişikliklerin yapılması.

• aşınma etkisindeki makine parçalarının eksik denetimi.

• yanlış yürütülen onarımlar.

• Yabancı cisimlerin etkisi ve mecburi sebepler dolayısıyla afetler.

(10)

10 2.2 Güvenlik sembollerinin gösterimi

Güvenlik uyarıları üçgen şeklindeki güvenlik sembolü ve bunun önüne gelen anahtar kelimesi ile işaretlenmiştir. Anahtar kelime (TEHLİKE, UYARI, DİKKAT) oluşabilecek tehlikenin derecesini tanımlar ve aşağıdaki anlama sahiptir:

TEHLİKE

önlenmediği durumda yüksek risk taşıyan, ölüm veya ağır yaralanmalara (uzuv kaybı veya kalıcı sakatlıklar) neden olan tehlikeleri işaret eder.

Bu uyarılara dikkat edilmemesi durumunda doğrudan ölüm veya ağır yaralanma tehlikesi vardır.

UYARI

önlenmediği durumda orta seviyede risk taşıyan, ölüm veya (ağır) yaralanmalara neden olan olası tehlikeleri işaret eder.

Bu uyarılara dikkat edilmemesi durumunda şartlara bağlı olarak ölüm veya ağır yaralanma tehlikesi vardır.

DİKKAT

önlenmediği durumda düşük seviyede risk taşıyan, hafif veya orta dereceli yaralanmalara veya maddi hasarlara neden olabilecek tehlikeleri işaret eder.

ÖNEMLİ

makinenin usulüne uygun kullanılması için özel bir davranış veya işlemin yapılması zorunluluğunu işaret eder.

Bu uyarılara uyulmaması durumunda makinada veya makina çevresinde hasarlar meydana gelebilir.

BİLGİ

kullanım için ipuçları ve özellikle yararlı bilgileri işaret eder.

Bu bilgiler makinanın bütün fonksiyonlarını optimum kullanmanız için yardımcıdır.

(11)

11 2.3 Organizasyon önlemleri

İşletmeci ilgili kişisel koruyucu donanımları sağlamalıdır, örn.:

• Kulaklık

• Koruyucu gözlük

• Emniyet ayakkabısı

• Koruyucu kıyafet

• Cilt koruyucu ürün, vs.

Kullanım kılavuzu

• daima makinanın kullanım yerinde muhafaza edilmelidir!

• her zaman kullanıcı ve bakım personelinin rahat erişebileceği bir yerde olmalıdır!

Düzenli olarak mevcut güvenlik tertibatlarını kontrol ediniz!

2.4 Emniyet tertibatları ve koruyucu tertibatlar

Makine her seferinde işletime alınmadan önce tüm emniyet tertibatları ve koruyucu tertibatlar usulüne uygun takılmış ve çalışır halde olmalıdır.

Tüm emniyet tertibatları ve koruyucu tertibatlar düzenli olarak kontrol edilmelidir.

Hatalı emniyet tertibatları

Hatalı veya sökülmüş emniyet tertibatları ve koruyucu tertibatlar tehlikeli durumlara yol açabilir.

2.5 Diğer güvenlik önlemleri

Bu kullanım kılavuzundaki güvenlik uyarılarının yanında, kaza önleme ve çevre koruma konusunda genel geçerliliği olan ulusal kuralları dikkate da alınız.

Kamu yollarında seyrederken resmi trafik düzenlemelerini dikkate alın.

(12)

12 2.6 Kişilerin eğitimi

Sadece eğitimli ve bilgilendirilmiş kişiler makinede/makineyle çalışmalıdır.

İşletmeci, kullanım, bakım ve onarım için kişilerin yetkilerini kesin belirlemelidir.

Eğitimdeki bir kişi sadece deneyimli bir kişinin denetimi altında makinede/makineyle çalışmalıdır.

Kişiler İş

Faaliyet için özel

eğitimli kişi ¹⁾ Bilgilendirilmiş

kişi ²⁾ Alana özel eğitimli kişiler (uzman atölye)³⁾

Yükleme/nakliye X X X

İşletime alma -- X --

Kurma, donatma -- -- X

İşletme -- X --

Bakım -- -- X

Arıza arama ve giderme -- X X

İmha X -- --

İşaretlerin açıklaması: X..izin veriliyor --..izin verilmiyor

1) Özel bir görevi üstlenebilen ve bunu ilgili yetkiye sahip bir firma için yerine getirebilecek kişi.

2) Bilgilendirilmiş kişi, kendisine aktarılan görevler ve amacına uygun olmayan davranışta meydana gelebilecek olası tehlikeler hakkında bilgi sahibi ve gerekli koruyucu tertibatlar ve koruyucu önlemler hakkında bilgilendirilen kişidir.

3) Uzmanlık (alana özel) eğitimine sahip kişiler uzmandır. Bu kişiler, eğitimleri, resmi düzenlemeleri bilmeleri nedeniyle kendilerine aktarılan çalışmaları değerlendirebilir ve olası tehlikeleri tanıyabilir.

Not:

Uzmanlık eğitimine eşdeğer bir kalifikasyon, ilgili çalışma sahasındaki uzun yıllara dayanan faaliyet ile de elde edilebilir.

Makinenin bakımı ve onarımı ile ilgili çalışmalar, eğer "uzman atölye"

ilavesi ile işaretlenmişse sadece bir uzman atölye tarafından

gerçekleştirilmelidir. Bir uzman atölyenin personeli, makinenin bakım ve onarım çalışmalarını usulüne ve güvenliğe uygun yerine getirmek için gerekli bilgilere ve uygun yardımcı araçlara (aletler, kaldırma ve destek tertibatları) sahiptir.

(13)

13 2.7 Normal işletimde güvenlik önlemleri

Makineyi sadece tüm emniyet tertibatları ve koruyucu tertibatları sorunsuz çalışıyorsa işletin.

Makineyi günde en az bir kez dıştan görülebilir hasarlara karşı ve emniyet tertibatlarının ve koruyucu tertibatların işlevselliğini kontrol edin.

2.8 Kalan enerji nedeniyle tehlikeler

Makinede kalan mekanik, hidrolik, pnömatik ve elektrik/elektronik enerjilerin meydana gelebileceğini dikkate alın.

Kullanıcı personele işi gösterirken bununla ilgili tedbirleri alın. Ayrıntılı bilgiler, bu kullanım kılavuzunun ilgili bölümlerinde tekrar verilmektedir.

2.9 Bakım ve onarım, arıza giderme

Öngörülen ayar, bakım ve kontrol çalışmalarını zamanında uygulayın.

Basınçlı hava ve hidrolik gibi tüm çalışma maddelerini istemdışı devreye almaya karşı emniyete alın.

Büyük yapı gruplarını değişim sırasında itinayla kaldırma araçlarına sabitleyin ve emniyete alın.

Gevşemiş vidalı bağlantıların sıkı oturmasını kontrol edin. Emniyet tertibatlarının ve koruyucu tertibatların işlevini, bakım çalışmaları sona erdikten sonra kontrol edin.

2.10 Yapısal değişiklikler

AMAZONEN-WERKE izni olmadan makinede değişiklikler veya tadilatlar yapmamalısınız. Bu, taşıyıcı parçalardaki kaynak çalışmaları için de geçerlidir.

Tüm ek montajlar veya tadilatlar için AMAZONEN-WERKE firmasının yazılı izni gereklidir. Sadece AMAZONEN-WERKEN tarafından izin verilen tadilat ve aksesuar parçalarını kullanın, bu şekilde çalışma izni, örn. ulusal ve uluslararası düzenlemeler uyarınca geçerliliğini muhafaza eder.

Resmi çalışma izni olan araçlar veya geçerli bir çalışma iznine veya trafik düzenlemelerine göre bir ruhsata sahip olan, araca bağlı tertibatlar ve donanımlar izin veya ruhsatla belirlenen bir durumda olmalıdır.

UYARI

Taşıyıcı parçaların kırılması nedeniyle darbe, ezilme, kesilme, kapılma, içeri çekilme tehlikesi.

Yapılması yasak olanlar

• şasinin delinmesi.

• şaside mevcut deliklerin açılması.

• taşıyıcı parçalarda kaynak yapılması.

(14)

14

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 2.10.1 Yedek ve aşınma etkisindeki parçalar ve yardımcı maddeler

Kusursuz durumda olmayan makine parçalarını hemen değiştirin.

Sadece orijinal yedek ve aşınma etkisindeki parçaları veya AMAZONE tarafından izin verilen parçaları kullanın, bu şekilde çalışma izni ulusal ve uluslararası düzenlemeler uyarınca geçerliliğini muhafaza eder. Üçüncülere ait yedek ve aşınma etkisindeki parçalar kullanıldığında, bunların zorlayıcı koşullara uygun ve emniyete uygun tasarlanmış ve imal edilmiş olması garanti edilememektedir.

AMAZONEN-WERKE, izin verilmeyen yedek ve aşınma etkisindeki parçaların veya yardımcı maddelerin kullanımı sonucunda meydana gelen hasarlar için herhangi bir mesuliyet üstlenmemektedir.

2.11 Temizleme ve imha

Kullanılan maddeler ve malzemeler usulüne uygun ele alınmalı ve imha edilmelidir, özellikle

• yağlama sistemlerindeki ve tertibatlarındaki çalışmalarda ve

• çözücü maddelerle temizleme yaparken.

2.12 Kullanıcının çalışma bölgesi

Makineyi sadece sürücü koltuğundaki bir kişi kullanabilir.

(15)

15 2.13 Makinedeki resimli ikaz işaretleri ve diğer işaretlemeler

Makinenin tüm resimli ikaz işaretlerini daima temiz ve iyi okunur durumda tutun! Okunmayan uyarı resmi işaretlerini değiştirin. Resimli ikaz

işaretlerini sipariş numarası (örn. MD 075) ile satıcıdan isteyin.

Resimli ikaz işaretleri - Yapısı

Resimli ikaz işaretleri, makinedeki tehlikeli noktaları işaretler ve diğer tehlikelere karşı uyarır. Bu tehlikeli noktalarda sürekli mevcut veya aniden meydana gelen tehlikeler söz konusudur.

Resimli ikaz işaretleri 2 alandan oluşmaktadır:

Alan 1

üçgen güvenlik sembolü tarafından çevrelenen resimli tehlike tarifini içermektedir.

Alan 2

tehlikenin önlenmesi için resimli talimatı gösterir.

Resimli ikaz işaretleri - Açıklama

Sipariş numarası ve açıklama sütunu yandaki resimli ikaz işareti ile ilgili açıklamayı sunmaktadır. Resimli ikaz işaretlerinin açıklaması daima aynıdır ve aşağıdaki sıralamaya sahiptir:

1. Tehlike tanımı.

Örneğin: Kesilme veya kopma tehlikesi!

2. Tehlikenin önlenmesine ilişkin talimat(lar) dikkate alınmadığında meydana gelecek sonuçlar.

Örneğin: Parmaklarda veya ele ağır yaralanmalara neden olur.

3. Tehlikenin önlenmesine ilişkin talimat(lar).

Örneğin: Makine parçalarına sadece tamamen durduklarında dokunun.

(16)

16

Sipariş numarası ve açıklama Resimli ikaz işaretleri

MD 075

Dönen makine parçaları nedeniyle parmakların ve ellerin kesilme tehlikesi!

Bu tehlike, parmak veya el kaybı ile birlikte ağır yaralanmalara yol açar.

Traktör motoru, kardan mili / hidrolik sistem bağlı durumda çalışırken asla tehlikeli noktalara müdahale etmeyin.

Makine parçalarına ancak tamamen durduklarında dokunun.

MD 076

Tahrikli, koruma olmayan zincir veya kayışlı tahrik nedeniyle el veya kol içeri çekme veya kapma tehlikesi!

Bu tehlike, el veya kol kaybı ile birlikte çok ağır yaralanmalara yol açar.

Zincir veya kayışlı tahriklerin koruyucu tertibatlarını aşağıdaki durumlarda asla açmayan veya

çıkarmayın,

• traktör motoru, kardan mili bağlı / hidrolik tahrik bağlı durumda çalışırken

• veya zemin tekerleği tahriki hareket ederken

MD 078

Hareketli, erişilebilir makine parçaları nedeniyle parmaklar veya elde ezilme tehlikesi!

Bu tehlike, parmak veya el kaybı ile birlikte ağır yaralanmalara yol açar.

Traktör motoru, kardan mili / hidrolik sistem bağlı durumda çalışırken asla tehlikeli noktalara müdahale etmeyin.

MD 079

Makine tarafından fırlatılan veya makineden düşen malzemeler veya yabancı cisimler nedeniyle tehlike!

Bu tehlike tüm vücutta çok ağır yaralanmalara yol açar.

Traktör motoru çalıştığı sürece ilgili olmayan kişilerin makinenin tehlike bölgesine yeterli emniyet mesafesinde olmasına dikkat edin.

(17)

17

MD 081

Kaldırma silindiri aracılığıyla kaldırılan, istenmeden inen makine parçaları nedeniyle tüm vücut için ezilme tehlikesi!

Bu tehlike tüm vücutta çok ağır yaralanmalara, hatta ölüme yol açabilir.

Kaldırılmış makine parçalarının altındaki tehlike bölgesine girmeden kaldırılmış makine parçalarının kaldırma silindirini istem dışı inmeye karşı emniyete alın.

Bunun için mekanik kaldırma silindiri desteğini veya hidrolik kilitleme tertibatını kullanın

MD 083

Tahrikli, koruma olmayan makine elemanları nedeniyle kol veya üst gövde için içeri çekme veya kapma tehlikesi!

Bu tehlike kolda veya üst gövdede çok ağır yaralanmalara yol açar.

Traktör motoru, kardan mili bağlı / hidrolik tahrik bağlı durumda çalışırken asla tahrikli makine elemanlarının koruyucu tertibatlarını açmayın veya çıkarmayın.

MD 084

Yukarıdan sarkan makine parçaları nedeniyle tüm vücut için ezilme tehlikesi!

Kişilerin hareketli makine parçalarının dönme alanında bulunması yasaktır.

Makine parçalarını aşağı döndürmeden önce kişileri, hareketli makine parçalarının dönme alanından uzaklaştırın.

MD 087

Tahrikli aletler nedeniyle ayak parmaklarının veya ayağın kesilme tehlikesi!

Bu tehlike, ayak parmakları veya ayak kaybı ile birlikte çok ağır yaralanmalara yol açar.

Traktör motoru, kardan mili / hidrolik sistem bağlı iken çalıştığı sürece tehlike noktasına yeterli bir emniyet mesafesi olmasını sağlayın.

MD 095

Makineyi işletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve dikkate alın!

(18)

18

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 MD 096

Yüksek basınç altında çıkan sıvı nedeniyle tüm vücutta enfeksiyon tehlikesi (hidrolik yağ)!

Yüksek basınç altında çıkan hidrolik yağ cilde ve vücuda nüfuz ederse tüm vücutta ağır yaralanma tehlikesi söz konusudur.

Asla sızdıran hidrolik hortum hatlarını elle veya parmaklarınızla sızdırmaz hale getirmeye çalışmayın.

Bakım ve onarım çalışmalarını gerçekleştirmeden önce kullanım kılavuzundaki uyarıları okuyun ve dikkate alın.

Hidrolik yağ nedeniyle yaralanma durumunda hemen bir doktora başvurun.

MD 100

Bu piktogram, makinenin yüklenmesi sırasında bağlama araçlarının sabitlenmesi için bağlama noktalarını göstermektedir.

MD 101

Bu piktogram kaldırma tertibatlarının (kriko) yerleştirme noktalarını göstermektedir.

MD 102

Makineye montaj, ayarlama, arıza giderme, temizlik, bakım ve onarım gibi müdahaleler sırasında makinenin istenmeden çalışma ve ilerleme tehlikesi.

• Traktörü ve makineyi, makinedeki tüm müdahalelerden önce istenmeden

çalışmayacak ve istenmeden ilerlemeyecek şekilde emniyete alın.

• Yapılacak olan müdahaleye bağlı olarak kullanım kılavuzundaki ilgili bölümlerin uyarılarını okuyun ve dikkate alın.

(19)

19

MD 107

%22'nin üzerinde yan eğiminde makinenin yuvarlanması nedeniyle tehlike!

Bu tehlike, makine aşırı yan eğimde devrilmesine ve araç sürücüsünün cihaz tarafından

sıkıştırılmasına veya üzerinden geçmesine yol açabilir.

MD 114

Bu piktogram bir yağlama yerini göstermektedir

MD 115

Hidrolik sistemin maksimum çalışma basıncı 200 bar'dır.

MD 145

CE işareti, makinenin temel emniyet ve sağlık şartlarını yerine getirdiğini göstermektedir.

(20)

20

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 MD 147

Araç sürücüsü için aşırı frenleme gecikmesinde tehlike!

Bu tehlike, araç sürücüsünün frenleme sırasında yeterince destek almaması nedeniyle öne doğru koltuktan kaymasına yol açabilir!

MD 148

Gürültü seviyesi (LWA) 105 dB'dir.

MD 182

Sıcak yüzeylerde yanma tehlikesi.

Bu tehlike ağır yaralanmalara yol açar.

• Makine ile ilgili çalışmalar yapmak için tamamen soğumasını bekleyin.

MD 184

Araç sürücüsü, işitme kayıplarını önlemek için gürültüye karşı tedbir alması konusunda uyarılır.

(21)

21

MD 202

Taşıma emniyetinin takılması

Bu tehlike, makine parçalarının taşıma sırasında kaybolmasına ve trafiği tehlikeye atmasına yol açabilir.

Umumi yollarda ölümcül yaralanma tehlikesi!

• Makine bir römork veya açık yükleme alanı üzerinde taşınmadan önce kilitleme, lastik bant ile sıkıca kilitlenmelidir.

• Çalışma kullanımı için lastik açılmalıdır

(22)

22

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 2.13.1 Resimli ikaz işaretlerinin ve diğer işaretlemelerin konumlandırması

Resimli ikaz işaretleri

Aşağıdaki resimler, resimli ikaz işaretlerinin makinedeki yerini göstermektedir.

(23)

23

(24)

24 2.14 Güvenlik uyarılarına dikkat edilmemesi durumunda tehlikeler

Güvenlik uyarılarına dikkat edilmemesi durumunda

• kişiler, çevre ve makine tehlikeye maruz kalabilir.

• her türlü maddi hasar tazminatlarının kaybına sebep olabilir.

Bazı durumlarda güvenlik uyarılarına dikkat edilmemesi, örn. aşağıdaki tehlikeleri beraberinde getirir:

• Emniyete alınmayan çalışma bölgeleri nedeniyle kişiler için tehlike.

• Makinenin önemli fonksiyonlarını yitirmesi.

• Belirlenmiş bakım ve onarım yöntemlerinin etkinliğini yitirmesi.

• Mekanik ve kimyasal etkiler nedeniyle kişiler tehlike altında kalır.

• Hidrolik yağ kaçağı nedeniyle çevre kirliliği tehlikesi.

2.15 Güvenlik bilinçli çalışma

Bu kullanım kılavuzundaki güvenlik uyarıları yanında ulusal ve genel geçerliliği olan iş koruma ve kaza önleme talimatları da bağlayıcıdır.

Tehlikeleri önlemek için resimli ikaz işaretlerinde yer alan talimatlara uyun.

Kamu yollarında seyrederken ilgili resmi trafik düzenlemelerine uyun.

(25)

25 2.16 Kullanıcı için güvenlik uyarıları

UYARI

Eksik trafik ve işletim güvenliği nedeniyle darbe, ezilme, kesilme, kapılma, içeri çekilme tehlikesi!

Makineyi her işletime almadan önce trafik ve işletim güvenliği açısından kontrol edin!

2.16.1 Genel güvenlik ve kaza önleme uyarıları

• Bu uyarıların yanı sıra genel geçerliliği olan ulusal güvenlik ve kaza önleme talimatlarını da dikkate alın!

• Makineye takılı resimli ikaz işaretleri ve diğer işaretlemeler, makinenin tehlikesiz işletimi için önemli bilgiler vermektedir. Bu uyarıların dikkate alınması güvenliğiniz içindir!

• İlk hareketten ve işletime almadan önce makinenin yakın bölgesini (çocuklar) kontrol edin! Yeterli görüş olmasına dikkat edin!

• Sürüş tarzınızı, makineye her zaman hakim olacak şekilde ayarlayın.

Burada kişisel becerilerinizi, sürüş yolunu, trafik, görüş ve hava koşullarını, makinenin sürüş özelliklerini dikkate alın.

Makinanın kullanımı

• Çalışmaya başlamadan önce makinenin tüm tertibatlarını ve kumanda elemanlarını ve ayrıca işlevlerini tanıyın. Çalışma sırasında bunun yapılması geçtir!

• Dar oturan kıyafetler giyin! Bol kıyafetler, tahrik millerinde kapılma veya sarılma tehlikesini arttırır!

• Makineyi, sadece tüm koruyucu tertibatlar takılı ve koruma konumunda ise çalıştırın!

• Makinenin azami yüklemesini ve izin verilen aks ve destek yüklerini dikkate alın! Gerekirse sadece kısmen dolu hazne ile sürüş yapın.

• Kişilerin makinenin çalışma bölgesinde bulunması yasaktır! (bkz. Böl.

3.7)

• Kişilerin makinenin dönme alanında bulunması yasaktır!

• Harici güçle çalışan makine parçalarında (örn. hidrolik) ezilme ve kesilme noktaları bulunmaktadır!

• Harici güçle çalışan makine parçaları sadece kişiler makineye yeterli emniyet mesafesine uyarsa çalıştırılmalıdır!

• Makineyi terk etmeden önce makineyi istem dışı çalışma ve hareket etmeye karşı emniyete alın.

Bunun için

ο sabitleme frenini çekin ο motoru durdurun ο kontak anahtarını çekin

(26)

26

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 Makinenin nakliyesi

• Kamu yollarını kullanırken ilgili ulusal trafik düzenlemelerini dikkate alın!

• Taşıma sürüşlerinden önce yapılması gereken kontroller:

ο Aydınlatma sisteminin hasara karşı, çalışması ve temiz olması ο Fren ve hidrolik sistem göze çarpan eksiklere karşı

ο Sabitleme freninin tamamen çözülmüş olmasını

• Daima makinenin yeterli direksiyon ve fren kabiliyetine dikkat edin!

• Sürüşe başlamadan önce fren etkisini kontrol edin!

• Makine ile viraj sürüşlerinde geniş çıkıntıyı ve makinenin santrifüj kütlesini dikkate alın!

• Taşıma sürüşlerinden önce dönen tüm makine parçalarını taşıma konumuna getirin!

• Taşıma sürüşlerinden önce aydınlatma, uyarı tertibatları ve

koruyucu tertibatlar gibi gerekli taşıma donanımının makineye doğru monte edilmiş olmasını kontrol edin!

• Sürüş hızınızı ilgili mevcut koşullara uyarlayın!

2.16.2 Hidrolik sistem

• Hidrolik sistem yüksek basınç altındadır!

• Hidrolik hortum hatlarının doğru bağlanmasına dikkat edin!

• Hidrolik hortum hatlarını bağlarken, hidrolik sistemin basınçsız olmasına dikkat edin!

• Doğrudan parçaların hidrolik veya elektrikli hareketlerinin

uygulanmasına yarayan ayar parçalarının bloke edilmesi yasaktır, örn. katlama, döndürme ve itme işlemleri. İlgili ayar parçası bırakıldığında hareket otomatik olarak durmalıdır. Bu aşağıdaki özelliklere sahip tertibatların hareketleri için geçerli değildir ο sürekli olan veya

ο otomatik ayarlı olan veya

ο işlevsel nedenlerden dolayı bir yüzer konum veya basınç konumu gerektiren

• Hidrolik sistemdeki çalışmalardan önce ο Makine parçalarını indirin

ο Hidrolik sistem basınçsız hale getirilmelidir ο Motoru durdurun

ο Sabitleme freni çekilmelidir ο Kontak anahtarı çekilmelidir

• Hidrolik hortum hatlarının çalışma açısından güvenli durumda olmasını yılda en az bir kez bir uzmana kontrol ettirin!

• Hidrolik hortum hatlarını hasar ve eskime durumunda değiştirin!

Sadece orijinal hidrolik hortum hatları kullanın!

• Hidrolik hortum hatlarının kullanım süresi altı yılı aşmamalıdır, bu süreye maksimum iki yıllık olası depolama süresi dahildir. Doğru depolama ve izin verilen zorlamada hortumlar ve hortum bağlantıları doğal bir eskimeye tabidir, bunun sonucunda depolama süresi ve kullanım süresi sınırlıdır. Bundan farklı olarak kullanım süresi deneyim değerleri doğrultusunda, özellikle tehlike potansiyeli dikkate alınarak, belirlenebilir. Termoplast hortumlar ve hortum hatları için farklı referans değerler belirleyici olabilir.

(27)

27

• Asla sızdıran hidrolik hortum hatlarını elle veya parmaklarınızla sızdırmaz hale getirmeye çalışmayın.

Yüksek basınç altında çıkan sıvı (hidrolik yağ) ciltten vücuda girebilir ve ağır yaralanmalara yol açabilir!

Hidrolik yağ nedeniyle yaralanma durumunda hemen bir doktora başvurun! Enfeksiyon tehlikesi.

• Olası ağır enfeksiyon tehlikesi nedeniyle kaçak noktalar ararken uygun yardımcı araçlar kullanın.

2.16.3 Elektrik sistemi

• Elektrik sistemindeki çalışmalarda prensip olarak akümülatör kutuplarını (eksi kutup) ayırınız!

• Sadece öngörülen sigortaları kullanınız. Çok yüksek sigortalar kullanıldığında elektrik sistemi zarar görür – yangın tehlikesi

• Akümülatörün doğru bağlanmasına dikkat ediniz - önce artı kutup ve ardından eksi kutup bağlanmalıdır! Kutuplardan ayırmada önce eksi kutup ve ardından artı kutup ayrılmalıdır!

• Akümülatörün artı kutbunu daima bunun için öngörülen kapak ile kapatınız. Şase kısa devre durumunda patlama tehlikesi vardır

• Patlama tehlikesi, pil yakınında kıvılcım oluşumunu ve açık ateşi önleyiniz!

• Makina, elektronik bileşenler ve parçalar ile donatılabilir, bunların fonksiyonu diğer cihazlar tarafından yayılan elektromanyetik dalgalar tarafından bozulabilir. Böyle etkilenmeler aşağıdaki

güvenlik uyarılarına uyulmadığı durumda insanların tehlikeye maruz kalmasına sebep olabilir.

ο Elektrikli cihazların ve/veya bileşenlerinin makineye sonradan araç elektrik tesisatına irtibatlı olarak takılması durumunda, kullanıcı kendi sorumluluğu altında yeni cihazın araç elektroniğinde veya diğer bileşenlerde arızaya sebep olup olmadığı kontrol etmelidir.

ο Sonradan takılan elektrikli ve elektronik yapı elemanlarının 89/336/EEC'nin geçerli EMC talimatlarına uygun olması ve CE işaretini taşımalarına dikkat edilmelidir.

(28)

28

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 2.16.4 Sürüşe başlamadan güvenlik kontrolü

Sürüşe başlamadan önce güvenlik açısından önemli aşağıdaki parçaların işlevselliği ve güvenliği kontrol edilmelidir:

• Lastik basıncı ve lastik profili

• Koltuk şalterinin fonksiyonu

• Yağ ve hidrolik hatların sızdırmazlığı ve/veya gözenekliliği

• Bıçaklar ve bıçak sabitlemeleri gevşek vidalı bağlantı ve aşırı aşınmaya karşı

• Koruyucu tertibatlar ve tutucular gevşek vidalı bağlantılara karşı

• Hazne kapağı kilitli olmalıdır

• Malç kapağı sabitlemesi kontrol edilmelidir

• Çalışan biçme makinesi, hazne kaldırılır kaldırılmaz kapatılmalıdır

(29)

29 3 Makine ile ilgili genel bilgiler

3.1 Uygulama bölgeleri

AMAZONE profesyonel bakım makinesi, spor sahaları, bahçe tesisleri vs.

gibi yeşil tesislerin biçilmesi ve kök havalandırması için öngörülmüştür.

Sonbaharda ağaç yapraklarını toplar ve keser.

3.2 Uygunluk beyanı

Profesyonel bakım makinesi AT direktiflerinin şartlarını yerine getirmektedir

Makine 2006/42/EC ve ilgili tamamlayıcı direktifler.

3.3 Talep durumunda bilgiler

Özel donanım ve yedek parça siparişinde veya teknik sorularda lütfen daima makinenin makine numarasını belirtin.

Güvenlik şartları ancak tamir durumunda orijinal AMAZONE yedek parçalar kullanıldığında yerine getirilmiş sayılır. Başka parçaların kullanımı, tedarikçinin meydana gelen sonuçlarla ilgili sorumluluk üstlenmemesine yol açabilir !

3.4 Makinenin tanımlaması

Makinedeki tip levhası (Şek. 3.4)

Tüm tanımlama belge niteliği taşımaktadır ve kesinlikle değiştirilmemeli veya tanınmaz hale getirilmemelidir!

(30)

30 3.5 Teknik veriler

Motor:

Lombardini FOCS Dizel; su soğutmalı; 3 silindir 1028cc; 18KW (24,5PS).

Depo hacmi: 20l dizel yakıt Hidrolik yağ : 15l

Tahrik sistemi:

hidrostatik, 4 hidromotor ve 2 pompa Sürüş hızı:

İleri 0 - 12 km/h, kademesiz ayarlanabilir Geri 0 - 6 km/h, kademesiz ayarlanabilir Direksiyon sistemi:

Arka yönlendirici aks ve

tekerlek motorlarının kumandası Fren:

Hidrostatik ve sabitleme freni Biçme makinesi devresi:

elektromanyetik Lastikler:

ön 20x10,00-10 6PR veya 21x11,00-10 4PR veya 20x12,00-10 4PR

arka 16x6,50-8 4PR AMAZONE biçme makinesi ile ölçüler:

Uzunluk: 2,785 m Genişlik: 1,482 m Yükseklik: 1,994 m

AMAZONE biçme makinesi ile ağırlık:

1100 kg boş ağırlık, 1.600 kg izin verilen toplam ağırlık

3.5.1 Gürültü oluşumu ile ilgili bilgiler

Çalışma yerine ilişkin emisyon değeri (ses basıncı seviyesi):

LpA = 90 dB(A). İşletim durumunda sürücünün kulağında ölçüm gerçekleşti. Gürültü seviyesi değeri

2000/14/CE düzenlemesi uyarınca: LwA = 105 dB(A).

BİLGİ:

AT gürültü direktifinin (2003/10/AT) direktiflerine ve "Gürültü ve vibrasyon çalışma emniyeti yönetmeliğine" uyun

TEHLİKE:

Çalışan tahrik motoru ve biçme tahriki gürültüye yol açar. Bunun uzun süre devam etmesi durumunda gürültü, kalıcı işitme hasarlarına yol açabilir.

Kulaklık takın!

Tavsiye edilen kulaklık:

MOLDEX Comets® 6420

(EN 352-2:2002 uyarınca test edilmiş ve onaylanmıştır)

(31)

31

3.5.2 Titreşim ölçümleriyle ilgili bilgiler

- EN 12096 uyarınca ölçülen el, kol ve tüm vücut titreşimleri:

(a) Kollu makine:

sol kol 2.18 m/s² (ölçüm hassasiyeti 0,08 m/s²) sağ kol 1.72 m/s² (ölçüm hassasiyeti 0,11 m/s²) tüm vücut 0.34 m/s² (ölçüm hassasiyeti 0,03 m/s²) (b) Direksiyonlu makine:

sol el 0.88 m/s² (ölçüm hassasiyeti 0,01 m/s²) sağ el 1.61 m/s² (ölçüm hassasiyeti 0,12 m/s²) tüm vücut 0.33 m/s² (ölçüm hassasiyeti 0,05 m/s²)

3.6 Amacına uygun kullanım

AMAZONE profesyonel bakım makinesi sadece yeşil tesislerde kullanım için üretilmiştir. Makine, biçme, kök havalandırma ve sonbaharda yaprakların ve biçilen çimlerin toplanması için öngörülmüştür.

Yukarıda tanımlanan çerçeveyi aşan her türlü kullanım

amacına uygun değildir. Bu tür bir kullanımdan doğabilecek hasarlardan üretici sorumlu değildir. Kullanıcı, meydana gelebilecek tüm sonuçlardan hukuki açıdan tek başına sorumludur.

Uygun ve doğru kullanım ifadesi altında, üreticinin kullanım, bakım ve onarım şartlarına ilişkin tüm talimatların ve uyarıların da dikkate alınması

anlaşılmalıdır.

Amacına uygun kullanım arasında sadece üreticinin orijinal AMAZONE yedek parçaları kullanılması dahildir.

AMAZONE profesyonel bakım makinesi sadece ilgili eğitime sahip ve ilgili tehlikeleri bilen personel tarafından kullanılmalı, bakımı yapılmalı ve onarılmalıdır.

İş kazalarının önlenmesine ilişkin tüm talimatları

ve trafiğe ve tıbbi konularla ilgili diğer tüm genel güvenlik talimatlarını dikkate alın. Cihaz üzerinde,

parçalarında ve aksesuar parçalarında yer alan etiketlerde belirtilen güvenlik önerilerine uyun.

Tek taraflı olarak cihaz üzerinde yapılan her türlü değişiklik, otomatik olarak bunun sonucunda meydana gelen hasarların üreticinin garanti kapsamı dışında kalması anlamına gelmektedir.

(32)

32 3.7 Güvenlik mesafesi

Kişilerin makinenin çalışma bölgesinde bulunması yasaktır.

Çalışma bölgesi, çalışan cihazın etrafındaki 5 metrelik çaptır.

(33)

33 4 Makinenin nakliyesi

Nakliye, depolama

1. Makine bir römorka yüklenecekse, pratik, kaymayı önleyen yüzeye ve eşit eğim açısına (16,7°≙ %30) sahip rampalar kullanılmalıdır.

2. Cihaz bir römorka veya ağır vasıtaya alınırken son derece dikkatli ve yavaş sürülmelidir.

DİKKAT!

Makine düz sürüş istikametinde yüklenmeli veya taşınmalıdır.

3. Bir römork üzerinde nakliyede makine iyice bağlanmalı, sabitleme freni çekilmeli ve motor durdurulmalıdır. Bağlama noktalarına dikkat edilmelidir.

(34)

34

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 Makine, nakliye aracına talimatlara uygun bağlanmalıdır:

• DIN EN 12195 uyarınca diyagonal bağlama!

• En az 4 bağlama aracı kullanılmalıdır!

• Sadece umumi trafik için izin verilen bağlama araçları kullanılmalıdır!

Gerekli asgari bağlama kapasitesi Lc (Lashing Capacity):

1000 daN

4. Yangın tehlikesi! Motor tamamen soğumadan makine bir tente ile örtülmemelidir.

5. Yangın tehlikesi! Biçme çalışmaları tamamlandıktan sonra hazne tamamen boşaltılmalıdır. Biçme malzemesi aşırı ısı etkisi nedeniyle kendiliğinden tutuşabilir.

6. Tahrik sisteminin zarar görme tehlikesi! Motor dururken makine itilmemelidir!

DİKKAT!

Kapaktaki sabitleme iyice bağlanmış olmalıdır!

Hazne muhafaza kapağının yeterince emniyete alınmış olmasına dikkat edilmelidir! Güçlü sürüş rüzgarı kapağın kırılmasına yol açabilir!

(35)

35 5 Makineyi devralma

Makineyi aldığınızda taşıma hasarlarının

veya parçaların eksik olup olmadığını kontrol edin! Sadece nakliye şirketine

hemen yapılacak reklamasyon tazminat hakkı doğurur. Lütfen teslim belgesi üzerinde yer alan tüm parçaların mevcut olup olmadığını kontrol edin.

Olası hasarlar, ağır vasıta sürücüsünün huzurunda teslim belgesine hemen not edilmelidir.

Devreye almadan önce ambalaj, teller dahil, kalıntısız çıkarılmalı ve yağlama kontrol edilmelidir.

(36)

36 6 Gösterge tablosu ve kumanda elemanları

6.1 Gösterge tablosu

Gösterge tablosu (Şek. 6.1.2) asla yüksek basınçlı temizleyici ile temizlenmemelidir!

1 Hazne dolum seviyesi

Hazne dolu olduğunda yanıp söner.

2 Akü şarj kontrolü

Kontrol lambası motor çalıştırıldıktan sonra sönmezse, şarj işlemi kontrol edilmelidir (kontrol lambası muhtemelen ancak motor devri biraz arttığında söner).

3 Toplama sistemi fonksiyon kontrolü

Yandığında biçme makinesi otomatik olarak kapanır, çünkü helezoni konveyörler artık dönmemektedir (örn. yabancı cisimler nedeniyle blokaj).

4 Sabitleme freni kontrol lambası

Kontrol lambası, sabitleme freni çözüldüğünde söner.

5 Biçme makinesi kontrolü

Biçme makinesinin açık olup olmadığını gösterir.

6 Dizel motor ön ısıtma göstergesi (Bkz. Çalıştırma işlemi bölümü) 7 Sinyal lambası

8 Çalışma saati sayacı

9 Soğutma suyu sıcaklık göstergesi

Yeşil lambalar = Soğutma suyu sıcaklığı normal Kırmızı yanıp sönen lambalar = Motor aşırı ısınmış.

10 Soğutma suyu aşırı ısınma göstergesi

Yandığında biçme makinesi otomatik olarak kapanır! Motor - yakl. 5 dak. soğuma için rölantide çalıştırılmalıdır. Sıcaklık artmaya devam ederse, motor otomatik olarak durur.

Soğutma sıvısı seviyesi kontrol edilmeli ve gerekirse ilave edilmelidir.(bkz. Bölüm 10.3.5) Koruyucu ızgara ve radyatör kirlenmeye karşı kontrol edilmeli veya temizlenmelidir. Motor tekrar çalıştırıldıktan sonra uyarı lambası sönmezse veya motor aşırı ısınmaya devam ederse, servis partnerini haberdar edin.

11 Yağ basıncı kontrol lambası

Lamba yandığında motor hemen durdurulmalı ve yağ seviyesi kontrol edilmeli, gerekirse yağ ilave edilmelidir. Uyarı lambası motor tekrar çalıştırıldıktan sonra sönmezse, motor durdurulmalı ve servis partnerine haber verilmelidir.

(37)

37

12 Hazne pozisyonu kontrol lambası

Hazne çalışma pozisyonunda, lamba yanmıyor

Hazne kaldırılmış veya boşaltma pozisyonunda, lamba yanıyor.

Bir emniyet şalteri, hazne çalışma sırasında yanlışlıkla kaldırıldığında motoru durdurur. Hazne bu durumda çalışma konumuna getirilmeli, motor yeniden çalıştırılmalı ve biçme birimi yeniden devreye alınmalıdır.

Kontak anahtarı (Şek. 6.1.1) Poz. 1 = Durma

Poz. 2 = İşletim, ön ısıtma Poz. 3 = Çalıştırma

Temizlik sırasında kontak anahtarı çekilmeli ve kontak anahtarındaki toz koruyucu kapak kapatılmalıdır!

(38)

38 6.2 Koltuk taşıyıcısı altındaki sigorta kutusu

Koltuk taşıyıcısı altındaki elektronik kutuda sigortalar bulunmaktadır.

Kutuyu açmak için iki vidayı sökün. Değiştirme sigortaları koltuk taşıyıcısı altındaki, birlikte verilen ruloda bulunmaktadır. Her durumda sigortaların erime sebebi giderilmelidir.

• 1+2 Sigorta 15A

• 3 Sigorta 50A

Elektronik kutu

(39)

39 6.3 Kumanda kolu

1. Gaz kolu

Motoru çalıştırmak ve durdurmak için kolu boş pozisyona getirin.

2. Hazneyi Boşaltma

Hazneyi boşaltmak için, kolu arkaya doğru çekin, çalışma pozisyonuna getirmek için kolu öne doğru bastırın.

3. Hazneyi Kaldırma/İndirme

Hazneyi kaldırmak için, kolu arkaya doğru çekin, indirmek için kolu öne doğru bastırın.

4. Biçme makinesini Kaldırilma/İndirme

Biçme makinesini kaldırmak için kolu arkaya doğru çekin, bu esnada sigorta yukarı çekilmelidir.

Biçme makinesini indirmek için kolu öne doğru bastırın.

Çalışma pozisyonunda (biçme, vs. ...) kol öndeki pozisyona oturmalıdır. Biçme makinesi bu şekilde yüzer konumda kalır ve bu şekilde zemin düzensizliklerine uyarlanabilir.

5. Biçme makinesini çalıştırma

Biçme makinesini yumuşak çalıştırmak için bir orta motor devri seçin.

Biçme makinesini çalıştırmak için, biçme makinesi tamamen çalışana kadar marş şalterine kısa süreliğine basın.

Motor devri ancak biçme makinesi tamamen çalıştığında arttırılmalıdır.

Bu şalter, hazne kaldırıldığında devre dışı bırakılır.

6. Biçme makinesini kapatma

DİKKAT!

Kaldırılmış hazne ile son derece dikkatli sürün. Devrilme tehlikesi!

(40)

40

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 7. Kapağın açma tutamağı

Kapak mekanik olarak kilitlidir ve ancak kontak anahtarı yardımıyla açılır.

Bunun için anahtar kafası yıldız vidaya yerleştirilmeli ve 45°'den az sağa çevrilmelidir. Mekanik kilitleme bu şekilde açılır, koltuk taşıyıcı tutamak üzerinden yukarı doğru açılabilir. (Şek. 6.3-2).

(41)

41 6.4 Hız ayarı

Sürüş hızı pedalı (6.4-1)

Bu pedal ileri ve geri sürüş hızının 0 ve 10 Km/h arasında kademesiz ayarlanmasına imkan verir.

İleri sürüş için, pedal öne doğru basılmalıdır.

Geri sürüş için pedal arkaya doğru basılmalıdır.

Makineyi durdurmak için, ayak pedaldan çekilmelidir. Daha hızlı frenleme için pedal hafifçe geri bastırılabilir.

DİKKAT!

Gaz pedalına aniden basılması makinenin

aşırı hızlanmasına veya aniden durmasına yol açar.

Boş arazide ve düşük motor devrinde makinenin sürüş özelliklerini tanıyın. Kaza tehlikesi!

6.5 Sabitleme freni

• Sabitleme freni çekili iken gaz pedalı bloke edilir.

• İlave bir elektrik devresi ile sürücü, sabitleme freni çekili ve biçme makinesi kapalı iken motor durdurulmadan sürücü koltuğunu terk edebilir. Bu şekilde koltuk terk edildikten sonra motorun tekrar

çalıştırılması gerekmez ve bu sayede motor, marş motoru ve akü ayrıca korunur.

1. Sabitleme frenini emniyete alma:

Gaz pedalı (3) sabitlenecek şekilde kilitleme pedalını (1) aşağı bastırın.

Kolu (2) ileri hareket ettirerek kilitlemeyi emniyete alın.

Kilitleme pedalını ancak kol doğru kapandığında bırakın.

(42)

42

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 2. Sabitleme freninin çözülmesi:

Sabitleme frenini çözmek için kilitleme pedalını (1) aşağı bastırın ve kolu (2) geri hareket ettirerek kilitlemeyi çözün.

Kilitleme pedalını ancak kol doğru çözüldüğünde bırakın.

,

İKAZ:

Sabitleme freni çekili iken biçme makinesi çalıştırılamaz!

6.6 Rol bar

UYARI:

Rol bar dik konumdayken, emniyet kemeri mutlaka takılmalıdır!

Rol bar dik konumdayken devrilen makineden atlamayın!

İçeri katlanmış rol bar ile sürüşte emniyet kemeri takılmamalıdır!

İçeri katlanabilir rol bar, makine ile yapılan tüm sürüşlerde açılmalı ve emniyete alınmalıdır (Şek. 6.6-1)

Düşük geçiş yüksekliklerinde ve makine taşınırken rol bar aşağı katlanmalıdır.

Bu durumda emniyet kemeri kullanılmamalıdır. Rol bar, engel geçildikten hemen sonra tekrar açılmalı ve emniyet kemeri takılmalıdır.

(43)

43 6.7 Koltuğun ayarlanması

1. Boyuna ayar

Koltuğu istenen pozisyona getirmek için kol (Şek. 6.7/1) sola çevrilmelidir.

2. Koltuk arkalığı eğimi

Eğimi ayarlamak için yukarıda belirtilen kol (Şek. 6.7/2) kaldırılmalıdır.

3. Koltuk süspansiyonunun ayarlanması

Koltuk 5 farklı süspansiyon pozisyonuna sahiptir (Şek. 6.7/3).

Yumuşak süspansiyon : Kolu kaldırın ve sağa çevirin.

Sert süspansiyon : Kolu kaldırın ve sola çevirin.

4. Emniyet kemeri

Koltuk bir emniyet kemerine sahiptir. Rol bar dik konumdayken daima emniyet kemerini takın. Devrilen makineden atlamayın.

• Emniyet kemerinin her iki ucunu bağlayın.

• Emniyet kemerini, vücuda sıkıca oturana kadar gerin veya gevşetin.

• Emniyet kemerini çözmek için tokadaki kırmızı düğmeye basın.

Sürücü koltuğu, sürücü koltuğu terk eder etmez motoru durduran bir emniyet şalteri ile donatılmıştır.

Emniyet fonksiyonunun tetikleme süresi 7 saniyenin altındadır.

Koltuk süspansiyonunun çok sert ayarlanması zemin düzensizliklerinde bu emniyet fonksiyonunun tetiklenmesine yol açabilir.

DIKKAT

Koltuk şalterinin fonksiyonu sürüşe başlamadan önce her zaman kontrol edilmelidir!

Bir arıza veya gecikmeli tetikleme süresinde hemen servis partnerine başvurulmalıdır!

(44)

44 7 Devreye alma, makineyi kullanma

7.1 Emniyet sistemi

Biçme makinesi 5 emniyet şalteri ile donatılmıştır:

• Motordaki bir emniyet şalteri, motor çalışma sıcaklığı

110°C'nin üzerine çıktığı zaman biçme makinesini kapatır (bkz. Böl.

9.2.3).

• Koltuğun altında bir emniyet şalteri, sabitleme freni çekilmeden sürücü, koltuğunu terk ettiğinde motoru durdurmak için.

• Haznede bir emniyet şalteri, biçme makinesi henüz çalışırken hazne kaldırıldığında motoru durdurmak için.

• Hazne kapağında bir emniyet şalteri, toplama sepeti komple dolduğunda biçme makinesini kapatmak için. (Şek.7.1-1)

• Biçme makinesinin altında bir emniyet şalteri, helezonlar bloke olduğunda veya durduğunda elektromanyetik kavramayı kapatmak için.

Biçme makinesi sadece aşağıdaki 5 koşul yerine getirildiğinde çalıştırılabilir:

• Aşırı ısınmamış bir motor (örn. radyatör kirli).

• Hazne kapalı ve komple indirilmiş olmalı.

• Koltuk dolu olmalı.

• Biçme makinesindeki helezoni konveyörler serbest olmalı.

• Sabitleme freni çözülmüş olmalıdır.

BİLGİ

Motor sadece sürücü koltuğu dolu ise çalıştırılabilir!

7.2 Lastik basıncı

Daima öngörülen lastik basıncını dikkate alın. Tavsiye edilenden farklı lastik basıncı değerleri sürüş tutumunu olumsuz etkileyebilir.

Lastik basıncı: ön: 1,5 bar arka: 1,5 bar

Biçme makinesi lastikleri: 1,5 bar

(45)

45 7.3 Çalıştırmadan önce dikkate alınması gerekenler

Devreye almadan önce aşağıdaki kontrol noktaları dikkate alınmalıdır:

· Motor yağı:

Yağ seviyesi kontrolü (Şek.7.3-1) ve gerekirse ilave edilmesi (Şek. 7.3-2).

Yağ kalitesi: Dizel motor yağı 10W40 API-CF Toplam dolum miktarı: 3 litre

(46)

46

• Hidrostat hidrolik yağ:

Yağ deposu şasiye entegre edmiştir ve makinenin sol tarafında bulunmaktadır. Yana monte edilmiş doluluk seviyesi göstergesinin her iki kırmızı çizgisi minimum ve maksimum seviyeyi gösterir.

Yağ seviyesini kontrol edin, gerekirse ilave edin (Şek. 7.3.-3). Lütfen yağın ısınma sırasında genleşebileceğini dikkate alın.

Aşırı dolumu önleyin!

Yağ kalitesi: Motor yağı 10 W 40 API-CF Toplam dolum miktarı: 14 litre

· Yakıt (dizel)

Yakıt deposu makinenin sağ tarafında muhafaza sacının altında bulunmaktadır. Depoya şu şekilde erişilebilir.

Vidalı bağlantıyı açın ve koruyucu ızgarayı aşağı katlayın (Şek.7.3-4)

(47)

47

Depoyu, vidalı kapağı açarak doldurun (Şek.7.3-5)

Yakıt deposu şeffaftır, bu şekilde doluluk seviyesi kolayca gözükür. Zamanında yakıt ikmali yapın, boşalmasını önleyin!

Sadece ISO 8217 DMX veya EN590:96 standardına uygun DİZEL yakıt kullanın!

Başka bir yakıtın (örn. biyodizel RME) veya yakıt karışımının kullanılması motoru çalışmaz hale getirir!

DİZEL kolay tutuşur. Dizel ile çalışırken ateş, açık ışık ve sigara içmek yasaktır!

Dizel yakıtı ile teması önleyin!

Dizel buharların teneffüs edilmesi sağlığa zararlıdır!

(48)

48 7.4 Motorun çalıştırılması ve durdurulması

Motoru çalıştırmak için sürücü koltuğuna oturun ve aşağıdaki işlemleri yapın:

• Sabitleme freninin kilitlemesini kontrol edin

• Sürüş hızı pedalını ve direksiyonu devreye almayın

• Ön ısıtma kontrol lambası yanana kadar kontak anahtarını sağa çevirin

• Ön ısıtma kontrol lambası sönerse, kontak anahtarını sağa çevirin ve motor çalışır çalışmaz bırakın. Gaz kolunu maksimum orta pozisyona getirin. Çalıştırma işlemini kesmeyin, fakat çalıştırma denemesi başına 5 saniyeyi aşmayın.

DİKKAT!

Motoru asla kapalı bir mekanda çalışmaya bırakmayın.

Zehirlenme tehlikesi!

Motoru durdurmak için aşağıdaki işlemleri yapın:

• Makineyi durdurun

• Gaz kolunu rölanti pozisyonuna getirin

• Sabitleme frenini kilitleyin

• Kontak anahtarını sola çevirin

7.5 Biçme sırasında

Kulaklık takın!

Tavsiye edilen kulaklık:

MOLDEX Comets® 6420

(EN 352-2:2002 uyarınca test edilmiş ve onaylanmıştır)

(49)

49 8 Biçme, kök havalandırma ve malçlama

DİKKAT!

Motorun durdurulmasından rotorun tamamen durmasına kadar geçen süre yakl. 5 - 7 saniyedir.

Biçme makinesi ancak rotor durduktan sonra açılmalıdır.

8.1 Bıçakların montajı

Bıçak genel bakışı

A B C D E

Aletsiz bıçak değişimi

Kanatlı bıçak uzun H77 taşlanmış (standart)

havalandırma Kök bıçağı 3 mm

havalandırma Kök bıçağı 2 mm

Kanatlı bıçak uzun H77 taşlanmış, kök havalandırma

bıçağı ile

Kanatlı bıçak H60 taşlanmış, kök

havalandırma bıçağı ile Çim sahası bakımı

Golf sahası bakımı

Park tesislerinin bakımı Umumi yeşil alanların bakımı

Çiçek ve ekolojik çayırların biçilmesi Yaprak toplama

Kök havalandırma Golf sahası / rulo çim kök havalandırma

Çim tarama At otlağı bakımı

çok iyi sonuç

Gerekli bıçak miktarları 36 çift 36 adet 36 adet 36 çift + 36 adet

36 çift + 36 adet

(50)

50

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 Biçme veya kök havalandırma bıçakları aletsiz değiştirilebilir (bkz. Şek.

8.1).

BİÇME

Profesyonel bakım makinesi standart olarak 36 çift kanatlı bıçak ile donatılmıştır.

9 çift bıçak x 4 sıra = 36 çift kanatlı bıçak / rotor

KÖK HAVALANDIRMA

Profesyonel bakım makinesi, çimde kök havalandırma işlemine ve kök havalandırma malzemesinin hemen toplanmasına imkan verir:

9 bıçak x 4 sıra = 36 bıçak / rotor.

BİLGİ

Balanssızlık tehlikesi!

Sadece bir tip kök havalandırma bıçağı kullanılmalıdır!

Ya 2mm YA DA 3mm kalınlığında bıçaklar.



Sürüş yönü



Sürüş yönü

(51)

51

İhtiyaca göre kanatlı bıçaklar başka bıçaklarla değiştirilebilir. Bu bıçaklar da bıçak askılarına asılır.

KANATLI BIÇAK UZUN H77 Kullanım alanları:

Çim saha bakımı ; Golf sahası bakımı ; Park tesislerinin bakımı ; Umumi yeşil alanların bakımı ; Çiçek ve ekolojik çayırların biçilmesi ; Yaprak toplama ; Malçlama.

KÖK HAVALANDIRMA BIÇAĞI Kullanım alanları:

2mm: Kök havalandırma

3mm: Golf sahası ve rulo çim kök havalandırma

KANATLI BIÇAK UZUN H77 KÖK HAVALANDIRMA BIÇAĞI İLE Kullanım alanları:

Yaprak toplama ; At otlağı bakımı ; Malçlama

(52)

52

Profesyonel bakım makinesi PH4WDi SMARTCUT BAF0012.1 02.14 KANATLI BIÇAK H60 KÖK HAVALANDIRMA BIÇAĞI İLE

Kullanım alanları:

Yaprak toplama ; at otlağı bakımı ; kök havalandırma ; golf sahası ve rulo çim kök havalandırma ; malçlama ; çim tarama (örn. silindir bıçaklı çim biçme makinesine ek olarak)

BİÇME BIÇAĞI (“Y” ŞEKLİNDE) Kullanım alanları:

SADECE malçlama (Makine bu şekilde daha az güç gerektirir, fakat toplama performansı da son derece sınırlıdır)

BİLGİ

Rotorun yukarıda belirtilen bıçak düzenlerinden biriyle donatılmış olmasına mutlaka dikkat edilmelidir. Eksik veya yanlış monte edilmiş biçme aletlerinde, tüm makinenin hasar görmesine yol açan bir balanssızlık meydana gelmektedir.

(53)

53

Alet askısının aşınma sınırı:

Bıçakların ve kancalı vidaların sabitlemesi düzenli olarak aşınmaya karşı kontrol edilmelidir. Aşırı aşınmış aletler hemen değiştirilmelidir.

Şek.8.1-2 ve Şek. 8.1-3'teki şekiller askı tertibatlarının aşınma sınırlarını göstermektedir.

DİKKAT!

Bıçaklar ve bıçak sabitlemeleri sürüşe başlamadan önce kontrol edilmelidir.

Tüm vidalı bağlantılar sıkılmış olmalıdır!
