ARES PROFESSİONEL KULLANIMI

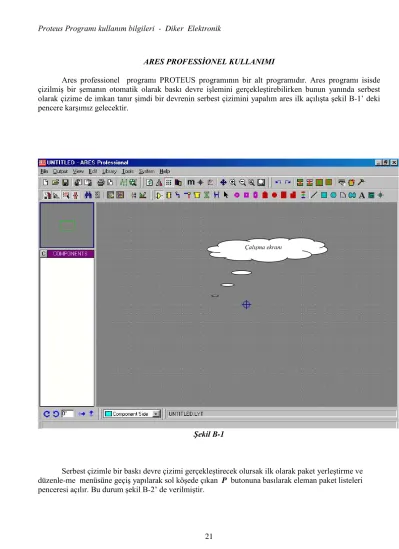

Ares professionel programı PROTEUS programının bir alt programıdır. Ares programı isisde çizilmiş bir şemanın otomatik olarak baskı devre işlemini gerçekleştirebilirken bunun yanında serbest olarak çizime de imkan tanır şimdi bir devrenin serbest çizimini yapalım ares ilk açılışta şekil B-1’ deki pencere karşımız gelecektir.
Şekil B-1
22
Şekil B-2
Şekil B-2’ deki pencereden baskı devrede kullanılacak olan elemanlar üzerine gelindikten sonra mausenin sol tuşu çift tıklanarak paket penceresine aktarılır bu işlem tüm elamanlar için tekrarlanır. Paket seçme işlemi sona erdikten sonra bu pencere kapatılır. Ama dikkat edilmesi gereken nokta, farklı değerdeki aynı paket yapısına ait elemanları tekrar tekrar çağrılmasına gerek yoktur.
Kullanılacak olan eleman paket yapısını, bu şekilde çağırabildiğimiz gibi eğer o elemana ait paket ismini biliyorsak isimle de çağırabiliriz bunun için klavyeden P tuşuna basılarak ilgili paket ismi yazılmak suretiyle o elaman paketler bölümüne eklenebilir bu işlem şekil B-3’ te verilmiştir. Burada isim yazılırken örneğin direnç eklenecekse res yazılıp paket buldurulabilir. Buna ek olarak paket yapısının ismindeki bazı harflerle de bu işlem yapılabilir. Eğer CONN-H2 arayacaksak bununda tam ismini bilmiyorsak CO* şeklinde bu eleman buldurularak paket listesine alınabilir. CO* anlamı CO ile başlayan tüm paket yapılarını listele anlamındadır. Aynı şekilde *ON* yazmak suretiyle de içinde ON geçen tüm paket yapıları listelenir. Bu işlem şekil B-3’ de verilmiştir.
Şimdi çizim işlemine geçelim, kullanılacak elemanların paket yapıları packets kısmında listelendikten sonra kullanılacak eleman paket yapısı isim üzerine tıklandıktan sonra packets penceresinin üstündeki pencere-de görüntülenir. Bu durumda iken paket yapısı şekli üzerine mause getirilip sol tuşu basılıp bırakılmadan çalışma ekranı üzerinde istenilen noktaya sürükleme ile alınabilir. Bunun yanında çalışma alanında mausenin her sol tuş tıklamasında packets menüsünden son olarak seçilen elemanı ( her
Ana paket kütüphanesi buradan seçilen her bir seçenek için farklı objeler
görüntilenir . Paket yerleştirme ve düzenleme ikonuna basılıp paket menüsüne geçilir. P ikonuna basıldığınd a sağdaki eleman Seçilen elemanın baskı devre paket yapısını gösteren
pencere Seçilen eleman iki kez
tıklanmasıyla packages penceresine aktarılır ve çalışmalarda kullanılır
tıklamada ) a anki mausenin bulunduğu noktaya yerleştirir. Şekil B-4’de sürükleme ile yerleştirmeye örnek gösterilmiştir.
Şekil B-3
Çalışmada kullanılacak olan paket yapısını isimle çağırma ekranı
burada içinde ON olan tüm paketler listelenmiştir.
Aranan ismi bulunduran tüm paket yapıları seçili
eleman çift tıklanarak packets penceresine alınır. Seçili olan CONN-DIL8 paket yapısı görüntülenir Bu seçimle istenilen isimde paket veya sembol aranır.
Paket yapısı görüntülenen elemanın çalışma ekranına alınma işlemi. Bu sırada ele
24
Şekil B-4
Tüm elemanlar bu şekilde çalışma ekranına yerleştirilip yapacağımız tasarıma göre elemanların çevrilmesi, yerinin değiştirilmesi gibi işlemlere tabi tutulması gerekir. Eğer bir paket yapısının yatay veya düşey terslenmesi, 900 sağa veya sola çevrilmesi bunun yanında istenilen açı değerinde çevirme işlemine tabi tutulabilir. Bu işlemleri yapmak için ilk olarak ilgili paket yapısı mause ile sağ tıklanmak suretiyle seçilmiş olur seçili eleman normalde yeşil olarak gösterilen paket yapısı beyaz rengi alır, buda seçilme işleminin gerçekleştiğini gösterir. Daha sonra sağ alt köşede bulunan kısayol ikonlarıyla bu işlem gerçekleştirilir. Paket yapısı eğer 300
döndürülecek olursa burada bulunan pencereye 30 yazılıp entere basılmak suretiyle yazılan açı değerinde elemanın döndürülme işlemi gerçekleştirilmiş olur. Şekil B-5’ te bu işlem gösterilmektedir.
Mausenin sol tuşu bırakılması sonucu alına kılıf yapısı o noktada sabitlenir. Bu işlem devredeki tüm elemanlar için
Şekil B-5
Şekil B-4 ve Şekil B-5’ deki işlemler tüm elemanlar için teker teker uygulandıktan sonra birbirleri arasındaki bağlantının yapılma işlemine geçilir. View menüsünden snap seçeneğinin en düşük değerine getirmek suretiyle en hassas noktalardan çizim işlemi gerçekleştirilir. Ayrıca klavyeden M tuşuna basılarak çalışma alanı milimetrik düzlem ayarına geçer, ayrıca klavyeden O tuşuna basmakla da mausenin bulunduğu koordinatlar 0 ( sıfır ) noktası olarak kabul edilir ve kısayol menü tuşlarından kare seçilerek sol alt köşeden board edge seçimi ile baskı devre buyutu ayarlanabilir. Eleman bağlantılarını yapabilmek için ilk olarak çizim moduna geçilmelidir. Bu durumda traces penceresi açılır ve buradan istediğimiz çizgi kalınlığını seçebiliriz . çizilecek olan elemanın ayağı üzerine mause getirilirse ayak üzerinde bir X işareti belirir. Bu durumda mausenin sol tuşu tıklanır ve çizime başlanır köşelerde dönümler için mausenin sol tuşu her seferinde tıklanır çizimin son aşamasına gelindiğinde diğer birleşim noktasında da bir X işareti belirecektir işte bu durumda iken mausenin sol tuşu tıklanır ( bu durumda iken çizilen yolların sadece diş kılıfları mavi rengi alır. ) sabitlenmek istenen noktaya gelindikten sonra mausenin sağ tuşu bir kez tıklanarak o yol aktif olur ve mavi renge dönüşür. Bu işlem tüm yollar için tekrarlanır. Bu işlemler sırasıyla Şekil B-6’da verilmiştir.
Döndürme tersleme kısayol ikonları Kısayol ikonlarıyla 300yazılmak suretiyle paket 300döndürülmüştür.
26
Şekil B-6
Tüm bağlantılar bu şekilde tamamlandıktan eğer herhangi bir yol bağlantısını yanlış yapmış ve silecek-sek yol üzerine mause getirilerek sol tuş tıklanır ve delete tıklanarak seçilmiş olan yol silinir.Bu işlem Şekil B-7 de verilmiştir.
Şekil B-7
Seçilen yolun silimne ve düzeltme işlemi
Bununla beraber eğer biz çizdiğimiz bir yolun kalınlığını değiştireceksek yine Şekil B-7’deki menüden Trace Style ile mevcut olan yol istenilen kalınlığa çevrilmiş olacaktır.
ARES 6.0 ANA MENÜ SAYFASI
S eç ile n el eman ı 9 0 sa ğa dön dü r Se çi le n el em anı 9 0 sa ğa dö ndür Seçi len el em an ı y at ay çev ir Seçi len el em an ı d ik ey çev ir Çalışma Ekranı Kılavuzu Eleman kılıfı Çağırma Ekranı Çalışma ( Tasarım ) Ekranı
28
Kısayol menü tuşları ve işlevleri;
Y eni Ç alış ma So nr ak i iş le m iç ağ ır (R ) Y ap ıla n iş le m i g er i a l (L) M evcu t ça lış m ayı y ükl e (L ) Ç al ış m ay ı kay de t ( S) B aş ka çal ış m ay a ih raç Baş ka çal ış m ad an ith al e tm e Ya zıc ıd an ç ık tıs ın ı a l Ç alış m a ala nın ın se çile n Bir k ıs m ın ı y az dır E kr ana göz ge zdi r ve d üz el t Izg ara la rı g öst er/ gö st erme M er kez n okt ayı b el ir lem e Bas kı de vr e gör ünt üs ünde yen id en m er kez b el ir le Bo ar dı m et ri k ve in c. ol ar ak öl çül endi r Ç al ış m a al an ın ı y ak ın la ştır Se çili bl ok y ap ıs ın ı is te nile n aç ı değ er in de çevi r veya ter sl er Se çi le n bl oğ u k opy al a Se çi le n bl oğ u taş ı Se çi le n bl oğ u si l Seçi len kı lıf a et iket ver İs im le k ılıf ça ğır m a (P) Ge rb er ol uşt urma Ç al ış m a al anı üz er inde he rha ngi bi r al anı gör m ek K ılıf ı he r z ama n s abi tle Y ol a çıs ını ki litle O tom atik yol bi çi mi E tike t ve öz ellikl e ar am a Y ol il e pa d a ra sı nı ot om at ik aya rl a İs is ten a res e g eçi şt e k ar t boyut u be li r-le ndi kt en s onr a K ılıf la rı a lfa sa yı sa l s ıra la Ç al ış m a pe nc er es ini düz enl er El em an kı lıf ve El em an kı lıf ve pa ke tle ri B as kı de vr e yol bi leş enl er i D ai re şe kl inde p ad Ç al ış m a a lanı nda K ar e ş ekl inde pa d K ena rla rı ova l di kdör tge n K ena r b ağl ant ı pa di ye rle şt ir D ai res el b ağl ant ı pa d D ikdör tge n s ekl inde ba ğl ant ı pa di ye rle şt ir Pa d yı ğı nı ye rle şi m i Ç okge n ba ğl ant ı pa di Ç al şm a a lanı na ç izgi ç izi m i Ç al ış m a a la nı na kut u ç iz im i Y az ı ya zm a m odu K ılıf ı he r z ama n s abi tle Ç al ış m a a lana da ire ç izi m i Ç al ış m a a lanı nı he r z am an sabi tl e ( ref er ans a,or ji ne Ç al ış m a a la nı nda ya y ç iz m e K ut ups ak ç al ış m a b ö lg es in in m er ke zin i b elir le C adc am dos yal ar ın ı g ö st erme B or du m er kez n o kt a ya g ö re ya ta y çevi r B as kı d ev re k at g ös ter im in i ek ra nı Ç al ış m a al an ın ı u za kl aş tır Ç al ış m a al anı nda he rh an gi bi r al an ı g ör m ek İs is te n a re se g eç tikt en s onr a ot om at ik ba ğl ant ı ge rçekl eş tir ir B ağl ant ı de ne yi m ra por u ol uş tur B irde n f azl a k at lı de vr el er de ka tl a r B öl ge ta nı mla ma sı ya pa r O tom atik ç iz im önc es i ba ğl ant ıla rı de ği ştir me k B ağl ant ıla rı iş ıkl andı rma D üz el tm e m odu (s eçi m ) Ye ni kılıf w kle m ek
Menülerin kullanımı;
File ( Dosya ) menüsü:
Output ( Çıkış ) menüsü:
Bağlantı listesi ayarları
Yazdırma seçenekleri
Yeni çalışma mevcut çalışmayı düzeltme ve kaydetme
seçenekleri
Önceki çalışmaları görüntüleyici
30
View (Görünüm) Menüsü:
Edit (Düzen) Menüsü:
Alan ve merkez çıkış ayarları
Farklı uygulamalar için aktarım munüleri
Yazıcı ayarları ve yazdırma seçenekleri
Araç çubukları * Çalışma yüzeyi * Görüntüyü yakınlaştır * Görüntüyü uzaklaştır * Tüm yakınlaştırma ve uzaklaştırmaları iptal et * Belirlenene alanı yakınlaştır
Girit seçenekleri
* Belirlenen koordinata git * Bileşene (parça) git * Pin numarasına git
Library (Kütüphane) Menüsü:
Geri-ileri al Biçim filtresi
* Hizala * Seçilen elemanı kopyalar *Geri gönder
* Öne getir
* Viaları pada döndür * Baskı devre katı çoğalt
Düzenleme
* Yeni bileşen ekle * Yeni pad biçimi ekle
* Seçilen kat veya katlarayeni pad ekle * Yeni yol biçimi ekle
Paket sembol ayak yapıları * Paket oluşturma * Sembol oluşturma * Bileşenlerine ayır * Derleyici kütüphanesi Program yönetim kütüphanesi
32
System (Sistem) Menüsü
* Paketleri her zaman sabitle (kenetle) * Çizilen yolların sabitlenme gecikmesi * Otomatik tel (hat) yöneticisi
* Çizilen yolun otomatik sabitlenmesi * Çalışma alanındaki değişikleri yenile
* Otomatik eleman yerleşimi yapar * Otomatik yol çizim yönetimi * En iyi bağlantıyı sağlar * Güç düzen üreteci * Bileşenleri yeniler * Kılıfı bul ve etiket ver * Kılıfı bul veya etiket ver * Kılıfı bul ve etiket ver * Kılıflara otomatik isim ver Sistem bilgisi * Renk düzenle * Tasarım kural düzenle * Ortam ayarlarını düzenlemek * Plaket ızgarasını düzenle * Kullanıcı yol(çizgi) düzenle * Yol iletkenlerini düzenle * Yol çizim kütüphanesini düzenle * Çiziciyi düzenle
* Şablon (Kalıp) düzenle * Çalışma alanını düzenle * Bölgeyi düzenle
Değişiklikleri kaydet * Bağlantı kontrolü * Tasarım kuralları kontrolü
