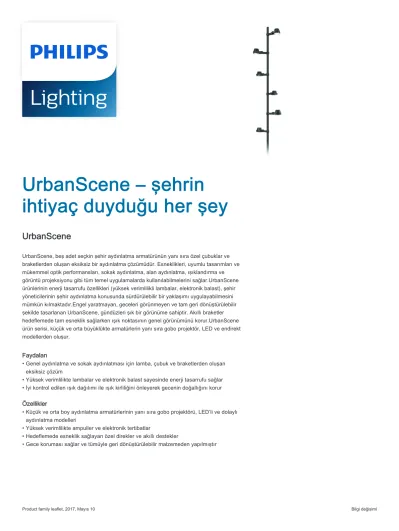

UrbanScene – şehrin
ihtiyaç duyduğu her şey
UrbanScene
UrbanScene, beş adet seçkin şehir aydınlatma armatürünün yanı sıra özel çubuklar ve braketlerden oluşan eksiksiz bir aydınlatma çözümüdür. Esneklikleri, uyumlu tasarımları ve mükemmel optik performansları, sokak aydınlatma, alan aydınlatma, ışıklandırma ve görüntü projeksiyonu gibi tüm temel uygulamalarda kullanılabilmelerini sağlar.UrbanScene ürünlerinin enerji tasarrufu özellikleri (yüksek verimlilikli lambalar, elektronik balast), şehir yöneticilerinin şehir aydınlatma konusunda sürdürülebilir bir yaklaşımı uygulayabilmesini mümkün kılmaktadır.Engel yaratmayan, geceleri görünmeyen ve tam geri dönüştürülebilir şekilde tasarlanan UrbanScene, gündüzleri şık bir görünüme sahiptir. Akıllı braketler hedeflemede tam esneklik sağlarken ışık noktasının genel görünümünü korur.UrbanScene ürün serisi, küçük ve orta büyüklükte armatürlerin yanı sıra gobo projektör, LED ve endirekt modellerden oluşur.
Faydaları
• Genel aydınlatma ve sokak aydınlatması için lamba, çubuk ve braketlerden oluşan eksiksiz çözüm
• Yüksek verimlilikte lambalar ve elektronik balast sayesinde enerji tasarrufu sağlar
• İyi kontrol edilen ışık dağılımı ile ışık kirliliğini önleyerek gecenin doğallığını korur Özellikler
• Küçük ve orta boy aydınlatma armatürlerinin yanı sıra gobo projektörü, LED’li ve dolaylı aydınlatma modelleri
• Yüksek verimlilikte ampuller ve elektronik tertibatlar
• Hedeflemede esneklik sağlayan özel direkler ve akıllı destekler
• Gece koruması sağlar ve tümüyle geri dönüştürülebilir malzemeden yapılmıştır
Uygulama
• Şehir merkezleri, kent alanları
• Meydanlar
• Alışveriş merkezleri
şartlar
Tür CGP700
Işık kaynağı HID:
- 1 x MASTERColour CDM-Tm Mini / PGJ5 / 20 W - 1 x MASTERColour CDM-T / G12 / 35, 70, 150 W - 1 x MASTER SDW-T / PG12-1 / 50, 100 W
- 1 x MASTER CosmoWhite CPO-TW / PGZ12 / 45, 60 W Lamba dahil Evet (K veya açık renk 830 veya 942)
Balast (entegre) Elektronik, 220 - 240 V / 50 - 60 Hz:
- Elektronik (EB
Optik Işıklandırma optiği:
- Simetrik 4º (4) - Simetrik 10º (10) - Simetrik 20º (20) - Simetrik 40º (40) - Simetrik 60º (60) Yol optiği:
- CosmoPolis açık optik R60 (OC)
Optik kapak Düz cam (FG)
DynaClean (FGD) 'li düz cam Cam ışın yumuşatıcı (BSO) İnce sırtlı cam (LBSP) Seçenekler Fotosel: Microcell (P5)
Lumistep (LS-6, 8 veya 10)
Malzeme ve kaplama Muhafaza ve kapak: yüksek basınçlı dökme alüminyum Kapak: termik olarak sertleştirilmiş cam
Reflektörler: anodize edilmiş alüminyum
Renk Gölgelik: Philips ultra koyu gri (GR), yaklaşık RAL 7022 Çerçeve: gümüş gri, yaklaşık RAL 9006
Diğer RAL veya AKZO Futura renkleri istek üzerine sağlanmaktadır
şartlar
Kurulum 76 veya 90 mm çubuk üzerinde her pozisyonda montaj, kısa 300 mm braketle (MBP-D76-L300, MBP-D90-L300) veya uzun 1200 mm braketle (MBP-D76-L1200, MBP-D90-L1200)
Kısa veya uzun braketle (MBW-L300 veya MBW-L1200) duvara montaj
Çalışma sıcaklığı: -20ºC < T
Önerilen montaj yüksekliği: 3,5 - 8 m arası Serbestçe ayarlanabilir yatırma
Yol reflektörü için 5 konumda ayarlanabilir ışık dağıtımı Yataydan maksimum ayarlama:: -85 ile +85º arası Maks. dikey hedefleme: -175 ile +170º arası Yandan maks. SCx değeri (aksesuarsız): 0.086 m Yandan maks. SCx değeri (aksesuarlı): 0.121 m
Yandan maks. SCx değeri (1200 mm aksesuarlı): 0.225 m Bakım Tekli hızlı açma klipsiyle ön kapak açılarak aşağıdan
Balasta arkadan erişim Aksesuarlar Filtreler:
- Solgel filtreler: yeşil (SGF-G), mavi (SGF-B), açık mavi (SGF-LBL), sarı (SGF- E)
- Filtreler: kırmızı (F-RD), daha sıcak (WAF1) daha soğuk (COF2) Parıltı önleyiciler:
- Dahili panjur(RL)
- Vizör parlama muhafazası(GS)
Uyarılar Lamba ve 4,5, 6 veya 9 m kablo (C4K5, C6K, CK9) seçenekleriyle montaja hazır seçenekler bulunmaktadır)
Ana uygulamalar Şehir merkezleri, meydanlar, kentsel alanlar, alışveriş merkezleri, sokak aydınlatma
şartlar
Tür CGP705 (orta version)
Işık kaynağı HID:
- 1 x MASTERColour CDM-T / G12 / 35, 70, 150 W - 1 x MASTERColour CDM-TD / RX7s / 70, 150 W - 1 x MASTER CosmoWhite CPO-TW / PGZ12 /45, 60 W - 1 x MASTER SON-T PIA Plus / E40 / 100, 150, 250, 400, 600 W Lamba dahil Evet (K veya açık renk 830 veya 942)
Balast (entegre) Elektronik, 220 - 240 V / 50 - 60 Hz:
- Elektronik (EB
Optik Işıklandırma optiği:
- CDM-TD lambalı versiyon için asimetrik (A) Road optic:
- CDM-T lambalı versiyon için Mini T-Pot (TPS) - CosmoPolis açık optik R60 (OC)
Optik kapak Düz cam (FG)
DynaClean (FGD) 'li düz cam Parıltı önleyici Işık ihlali (LTP)
Seçenekler Fotosel: Microcell (P5) Lumistep (LS-6, 8 veya 10)
Malzeme ve kaplama Muhafaza ve kapak: yüksek basınçlı dökme alüminyum Kapak: termik olarak sertleştirilmiş cam
Reflektörler: anodize edilmiş alüminyum
Renk Gölgelik: Philips ultra koyu gri (GR), yaklaşık RAL 7022 Çerçeve: gümüş gri, yaklaşık RAL 9006
Diğer RAL veya AKZO Futura renkleri istek üzerine sağlanmaktadır
şartlar
Kurulum 76 veya 90 mm çubuk üzerinde her pozisyonda montaj, kısa 300 mm braketle (MBP-D76-L300, MBP-D90-L300) veya uzun 1200 mm braketle (MBP-D76-L1200, MBP-D90-L1200)
Kısa veya uzun braketle (MBW-L300 veya MBW-L1200) duvara montaj
Çalışma sıcaklığı: -20ºC < T
Önerilen montaj yüksekliği 4,5 - 9 m arası Serbestçe ayarlanabilir yatırma
Yol reflektörü için 5 konumda ayarlanabilir ışık dağılımı Yataydan maksimum ayarlama: -85 - +85º Maks. dikey hedefleme: -175 - +170º
Yandan maks. SCx değeri (aksesuarsız): 0.095 m
Yandan maks. SCx değeri (aksesuarlı): 0.126 m Yandan maks. SCx değeri (aksesuarlı 1200 mm): 0.213 m
Bakım Tekli hızlı açma klipsiyle ön kapak açılarak aşağıdan Balasta arkadan erişim
Aksesuarlar Çeşitli montaj yöntemleri için özel çubuk ve braketler bulunmaktadır Remarks Lamba ve 4,5, 6 veya 9 m kablo (resp. C4K5, C6K, CK9)
seçenekleriyle montaja hazır seçenekler bulunmaktadır Ana uygulamalar Şehir merkezleri, meydanlar, kentsel alanlar, alışveriş merkezleri,
sokak aydınlatması
şartlar
Tür CGP701 (Gobo projektör modeli)
Işık kaynağı HID:
- 1 adet MASTERColour CDM-T / G12 / 70 W - 1 adet MASTERColour CDM-T Elite / G12 / 70 W - 1 adet MASTEColour CDM-SA/T / G12 / 150 W Ampul dahil Evet (K veya ampul rengi)
Balast (entegre) Elektronik, 220-240 V / 50-60 Hz:
- Elektronik (EB)
Optik Simetrik 2x16º
Optik eleman Diyafram obtüratörü
Optik kapak Cam, düz (FG)
Kablo rakoru ISO20
Malzemeler ve kaplama Muhafaza: yüksek basınçlı, dökme kalıp alüminyum Kapak: termal olarak sertleştirilmiş cam Yansıtıcılar: anodize alüminyum Renk Muhafaza (CO): Philips Ultra Koyu Gri (GR)
Çerçeve: gümüş grisi, yaklaşık RAL 9006
Diğer RAL veya AKZO Futura renkleri istek üzerine sağlanır
Kurulum 76 veya 90 mm çapında direğe kısa 520 mm’lik veya uzun 1200 mm’lik destekle herhangi bir konumda takma
Çalışma sıcaklığı: -20ºC < T Önerilen montaj yüksekliği: 4 ila 15 m Ayarlanabilir devirme açısı:
- Yataydan maks ayarlama: -76 ila +76º - Maks dikey hedefleme: -20 ila +165º Yan maks SCx değeri: 0,115 m Bakım Araç gerektirmeyen kolay lamba değişimi
Küçük muhafazanın arkasını açarak balast erişimi Aksesuarlar Farklı montaj olanakları için ayrı direk destekleri, duvar montaj
desteği ve renk filtreleri
Açıklamalar Kuruluma hazır modeller mevcuttur; ampul dahil ve 4,5, 6 veya 9 m kablo (C4K5, C6K, CK9) model seçenekleri
Ana uygulamalar Şehir merkezlerinde, meydanlarda, kentsel alanlarda ve alışveriş merkezlerinde görüntü ve logo projeksiyonu
şartlar
Tür CDP702 (HID ampullü, dolaylı model) Işık kaynağı HID:
- 1 adet MASTERColour CDM-T / G12 / 35, 70, 150 W - 1 adet MASTERColour CDM-T Elite / G12 / 35, 70, 150 W - 1 adet MASTER CosmoWhite CPO-TW / PGZ12 / 45, 60, 90, 140
W
- 1 adet MASTER SDW-TG Mini / GX12-1 / 50, 100 W
Ampul dahil Evet (K veya ampul rengi) Balast (entegre) Elektronik, 220-240 V / 50-60 Hz:
- Elektronik (EB)
Optik Dolaylı (IO)
Optik eleman Örtücü (LO)
Optik kapak Cam, DynaClean kaplamasıyla (FGD) düzleştirilmiş
Kablo rakoru ISO20
Seçenekler Aydınlatma kontrolü: Lumistep (LS6, LS8, LS10) Fotosel (P5)
Malzemeler ve kaplama Muhafaza: yüksek basınçlı, dökme kalıp alüminyum Kapak: termal olarak sertleştirilmiş cam Yansıtıcılar: anodize alüminyum Renk Muhafaza (CO): Philips ultra koyu gri (GR)
Küçük muhafaza çerçevesi: gümüş grisi, yaklaşık RAL 9006 Kapak: beyaz, yaklaşık RAL 9003
Diğer RAL veya AKZO Futura renkleri istek üzerine sağlanır
Kurulum Üstten montaj: eksenel giriş çapı Ø 60/76 (60P ve 76P) Çalışma sıcaklığı: -20ºC < T
Önerilen montaj yüksekliği: 4 ila 6 m Yan maks SCx değeri: 0,170 m
Bakım Küçük muhafaza ön kapağının bir tek klipsin çıkarılmasıyla açılması ve bu şekilde sağlanan ampul değiştirme olanağı
Yansıtma diskinin üstündeki yuvarlak balast kapağının açılmasıyla sağlanan balast erişimi
Aksesuarlar Farklı montaj olanakları için ayrı direk destekleri, duvar montaj desteği, renk filtreleri ve elektrik bağlantı kablosu
Açıklamalar Kuruluma hazır modeller mevcuttur; ampul dahil ve 4,5, 6 veya 9 m kablo (C4K5, C6K) model seçenekleri
Ana uygulamalar Şehir merkezi, meydan, kentsel alan, alışveriş merkezi ve cadde aydınlatması
şartlar
Tür CGP703 (HID ampullü, dolaylı yanal model)
Işık kaynağı HID:
- 1 adet MASTERColour CDM-T / G12 / 35, 70, 150 W - 1 adet MASTERColour CDM-T Elite / G12 / 35, 70, 150 W - 1 adet MASTER SDW-TG Mini / GX12-1 / 50, 100 W Ampul dahil Evet (K veya ampul rengi)
Balast (entegre) Elektronik, 220-240 V / 50-60 Hz:
- Elektronik (EB)
Optik Dolaylı (IO)
Optik eleman Örtücü (LO)
Optik kapak Cam, DynaClean kaplamasıyla (FGD) düzleştirilmiş
Kablo rakoru ISO20
Seçenekler Aydınlatma kontrolü: Lumistep (LS6, LS8, LS10) Fotosel (P5)
Malzemeler ve kaplama Muhafaza: yüksek basınçlı, dökme kalıp alüminyum Kapak: termal olarak sertleştirilmiş cam Yansıtıcılar: anodize alüminyum Renk Muhafaza (CO): Philips ultra koyu gri (GR)
Küçük muhafaza çerçevesi: gümüş grisi, yaklaşık RAL 9006 Kapak: beyaz, yaklaşık RAL 9003
Diğer RAL veya AKZO Futura renkleri istek üzerine sağlanır
Kurulum 76 veya 90 mm çapında direğe kısa küçük muhafazanın ve diskin herhangi bir konumda ayrı ayrı takılabilmesi. Küçük muhafaza, kısa 520 mm’lik destekle gelir
Çalışma sıcaklığı: -20ºC < T Önerilen montaj yüksekliği: 4 ila 6 m Yan maks SCx değeri: 0,…. m
Bakım Küçük muhafaza ön kapağının bir tek klipsin çıkarılmasıyla açılması ve bu şekilde sağlanan ampul değiştirme olanağı
Küçük muhafazanın arka kapağını açarak balast erişimi Aksesuarlar Farklı montaj olanakları için ayrı direk destekleri, duvar montaj
desteği, renk filtreleri ve elektrik bağlantı kablosu
Açıklamalar Kuruluma hazır modeller mevcuttur; ampul dahil ve 4,5, 6 veya 9 m kablo (C4K5, C6K) model seçenekleri
Ana uygulamalar Şehir merkezi, meydan, kentsel alan, alışveriş merkezi ve cadde aydınlatması
şartlar
Tür BDP704 (LED’li model)
Işık kaynağı 40 x LED-HB
Işık rengi Sıcak beyaz (WW)
Nötr beyaz (NW)
Güç tüketimi 95 W
Ani akım 700 mA
Sürücü 220-240 V / 50-60 Hz
Optik Döngüsel simetrik dağılım için döner tabla
Kablo rakoru ISO20
Seçenekler Aydınlatma kontrolü: Lumistep (LS6, LS8, LS10) Fotosel (P5)
Malzemeler ve kaplama Muhafaza: yüksek basınçlı, dökme kalıp alüminyum Kapak: polikarbonat
Renk Muhafaza (CO): Philips ultra koyu gri (GR) Kapak: beyaz, yaklaşık RAL 9003
Diğer RAL veya AKZO Futura renkleri istek üzerine sağlanır
Kurulum Üstten montaj: eksenel giriş çapı Ø 60/76 (60P ve 76P) Çalışma sıcaklığı: -20ºC < T
Önerilen montaj yüksekliği: 4 ila 6 m Yan maks SCx değeri: 0,136 m
Bakım Yansıtma diskinin üstündeki yuvarlak sürücü kapağının açılmasıyla sağlanan sürücü erişimi
Aksesuarlar Farklı montaj olanakları için ayrı direk destekleri
Açıklamalar Kuruluma hazır modeller mevcuttur; ampul dahil ve 4,5, 6 veya 9 m kablo (C4K5, C6K) model seçenekleri
Ana uygulamalar Şehir merkezi, meydan, kentsel alan, alışveriş merkezi
Versions
ÜRÜN BİLGİLERİ
İki UrbanScene CGP705 direkli şehir aydınlatması armatürü
Bir UrbanScene CGP705 ve bir UrbanScene CGP700 direkli şehir aydınlatma armatürü
Yatay dönüşü sabitleme Bastırmalı bağlantı bloğu braketin
içine yerleştirilmiştir
ÜRÜN BİLGİLERİ
Arka kapak çıkarılarak tertibat platformuna kolay erişim sağlanır
Ampule kolay erişim sağlanır
Ampule kolay erişim sağlanır UrbanScene CGP705 şehir
aydınlatma armatürü, yatay dönüşlü
UrbanScene CGP705, orta boy modeli UrbanScene CGP700, küçük boy
modeli
UrbanScene CGP705, asimetrik optik özellikli şehir aydınlatma armatürü
UrbanScene CGP705 CDM-T için Mini T-Pot (TPS) özellikli şehir aydınlatma armatürü
