50 Hz. Pompa Fanları Norly; Difüzörler Sferodur. Max. Dış çapı: 148mm. HP / Kademe Stage Etage 0,376. Mil Çapı Shaft Diameter Diamètre d Arbre

(1)

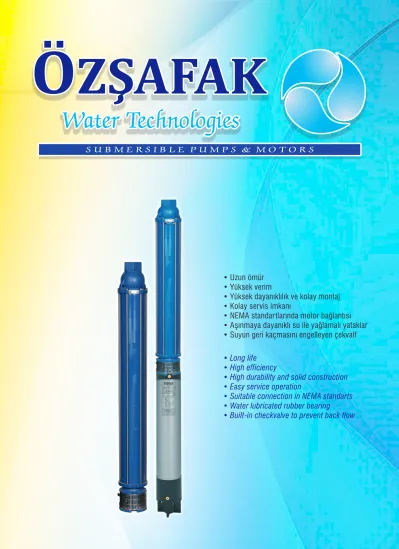

• Uzun ömür

• Yüksek verim

• Yüksek dayanıklılık ve kolay montaj

• Kolay servis imkanı

• NEMA standartlarında motor bağlantısı

• Aşınmaya dayanıklı su ile yağlamalı yataklar

• Suyun geri kaçmasını engelleyen çekvalf

• Long life

• High efficiency

• High durability and solid construction

• Easy service operation

• Suitable connection in NEMA standarts

• Water lubricated rubber bearing

• Built-in checkvalve to prevent back flow

(2)

0 50 100 150 200 250 300 350 400 450 500

20 40 60

2,5 3 3,5

4,9 6,0 7,1 8,5 9,5 10,8 12,0 13,3 14,4 15,6

0,372 0,374 0,376 HP Hm (m)

HP / Kademe Stage Etage

Q (m /h)³ p ( % )

m

NPSH

50 Hz

1

POMPA TİPİ MOTOR KADEME ÇIKIŞ

PUMP TYPE HP STAGES OUTPUT lt/sn 0 1,37 1,67 1,98 2,37 2,64 3 3,34 3,7 m3/h 0 4,9 6 7,1 8,5 9,5 10,8 12 13,3

6102 / 08 4 HP 8 125 116 111 105 97 90 81 71 61

6102 / 09 5,5 HP 9 141 130 125 119 110 101 93 83 69

6102 / 13 7,5 HP 13 188 173 167 159 149 138 123 109 93

6102 / 17 10 HP 17 234 216 209 198 184 170 153 136 111

6102 / 21 12,5 HP 21 328 304 293 278 279 241 216 190 160

6102 / 25 15 HP 25 375 347 334 319 299 274 247 217 182

6102 / 29 20 HP 29 438 406 390 372 345 320 269 253 213

6102 / 35 25 HP 35 528 490 470 445 418 384 346 305 256

P O W E R EX T R A 6 1 0 2 SE R İS İ

2 "

H m

Q = DELIVERY POMPA VERİMLERİ

Pompa Fanları Norly; Difüzörler Sferodur.

6102

Dönüş Hızı Rotation Speed Vitesse de Rotation 2900 RPM / Tours/min

Mil Ucu / Shaft End / Fin d'Arbre NEMA Standardına Uygun

According to NEMA En Accord Norme NEMA

Mil Çapı Shaft Diameter Diamètre d’Arbre Klepe Çıkışı / Outlet / Sortie

2 " İçten Pasolu 11 Diş 2 " İnside Threaded 11 TPI

2 " Fileté İnterrieur 11 TPI Dönüş Yönü / Rotation

Saatin Tersi Yönünde Counterclockwise Sens Anti - Horaire

(3)

50 Hz

8 10 12 14 16 18 20

0 100 150 200 250 300 325

0,5 0,55 0,6 0,65 45 55 65

2,5 3 3,5 HP

Hm (m)

HP / Kademe Stage Etage

Q (m /h)³ p ( % )

m

NPSH

6104

POMPA TİPİ MOTOR KADEME ÇIKIŞ

PUMP TYPE HP STAGES OUTPUT lt/sn 0 2.22 2.27 3.33 3.88 4.44 5 - -

m3/h 0 8 10 12 14 16 18 - -

6104 / 12 7,5 HP 12 134 114 107 100 83 70 55 - -

6104 / 15 10 HP 15 160 150 140 133 92 79 73 - -

6104 / 21 12,5 HP 21 240 220 205 200 135 114 110 - -

6104 / 23 15 HP 23 260 235 220 215 152 135 120 - -

6104 / 26 17,5 HP 26 290 250 240 230 165 140 130 - -

6104 / 28 20 HP 28 320 270 260 253 180 155 140 - -

P O W E R E X T R A 6 1 0 4 S E R İS İ

2 " H m

Q = DELIVERY POMPA VERİMLERİ Dönüş Hızı

Rotation Speed Vitesse de Rotation 2900 RPM / Tours/min

Mil Çapı Shaft Diameter Diamètre d’Arbre Hexagonal 17 mm Klepe Çıkışı / Outlet / Sortie

(4)

50 Hz

45 50 55 60 0 50 100 150 200 250 300 350

13 16 19 21 26 28 26 28

2,5 0,75

3 0,78

3,5 0,81

4 0,84

4,5 0,87

HP Hm (m)

HP / Kademe Stage Etage

Q (m /h)³ p ( % )

m

NPSH

3

6120

Pompa Fanları Norly; Difüzörler Sferodur.

PUMP TYPE HP STAGES OUTPUT lt/sn 0 3,6 4.44 5.27 6.66 7.22 7.77 - -

m3/h 0 13 16 19 21 26 28 - -

6120 / 10 7,5 HP 10 98 90 80 69 58 50 45 - -

6120 / 13 10 HP 13 125 112 100 89 75 61 52 - -

6120 / 15 12,5 HP 15 150 143 130 116 96 78 60 - -

6120 / 19 15 HP 19 185 175 157 142 119 93 80 - -

6120 / 22 17,5 HP 22 215 203 181 161 134 105 85 - -

6120 / 25 20 HP 25 245 234 208 182 152 126 92 - -

6120 / 32 25 HP 32 305 265 256 220 185 145 102 - -

Q = DELIVERY

P O W E R E X T R A 6 1 2 0 S E R İS İ

2,5 " H m

POMPA VERİMLERİ Dönüş Hızı

2 1/2" İçten Pasolu 11 Diş 2 1/2" İnside Threaded 11 TPI

2 1/2" Fileté İnterrieur 11 TPI Dönüş Yönü / Rotation

(5)

45 50 55 60 0 50 100 150 200 250 300 350

14 18 22 24 28 30 32 34

2,5 0,75

3 0,78

3,5 0,81

4 0,84

4,5 0,87

HP Hm (m)

HP / Kademe Stage Etage

Q (m /h)³ p ( % )

m

NPSH

50 Hz 50 Hz

6134

PUMP TYPE HP STAGES OUTPUT lt/sn 3,8 5 6,1 6,6 7,7 8,3 8,8 9,4 -

m3/h 14 18 22 24 28 30 32 34 -

6134 / 06 5,5 HP 6 58 54 50 45 32 29 21 17 -

6134 / 08 7,5 HP 8 77 74 67 60 45 36 30 24 -

6134 / 11 10 HP 11 107 101 90 80 62 53 41 30 -

6134 / 13 12,5 HP 13 115 108 95 88 67 57 46 36 -

6134 / 16 15 HP 16 149 144 128 118 90 79 60 46 -

6134 / 22 20 HP 22 212 191 180 161 126 106 83 61 -

6134 / 27 25 HP 27 261 244 221 197 154 131 101 77 -

6134 / 30 30 HP 30 286 270 246 221 171 146 115 84 -

6134 / 34 35 HP 34 325 302 270 250 193 166 129 97 -

6134 / 38 40 HP 38 374 365 311 285 221 191 147 113 -

POMPA VERİMLERİ Q = DELIVERY

P O W E R E X T R A 6 1 3 4 S E R İS İ H m

2,5 "

3 "

2 1/2" İçten Pasolu 11 Diş 2 1/2" İnside Threaded 11 TPI

2 1/2" Fileté İnterrieur 11 TPI Dönüş Yönü / Rotation

(6)

50 Hz

50

45 50 55 60 0 100 150 200 250 300 350

7.2 14.4 21.6 25.2 28.8 36 39.6 43.2

2,5 0,75

3 0,78

3,5 0,81

4 0,84

4,5 0,87

HP Hm (m)

HP / Kademe Stage Etage

Q (m /h)³ p ( % )

m

NPSH

ÖZŞAFAK POMPA TİPİ MOTOR KADEME ÇIKIŞ MOTORLU

PUMP TYPE HP STAGES OUTPUT WITH ÖZŞAFAK MOTOR lt/sn 0 2 4 6 7 8 10 11 12 PRICE / TL m3/h 0 7.2 14.4 21.6 25.2 28.8 36 39.6 43.2

6146 / 06 7,5 HP 6 3.221 TL 79 74 65 59 55 50 32 26 15

6146 / 08 10 HP 8 3.836 TL 106 98 87 79 74 66 43 35 20

6146 / 12 15 HP 12 4.997 TL 158 147 131 118 110 99 65 53 30

6146 / 14 17,5 HP 14 5.564 TL 184 171 152 136 129 115 74 61 35

6146 / 16 20 HP 16 6.147 TL 210 196 174 157 147 132 86 70 40

6146 / 20 25 HP 20 7.239 TL 263 245 218 197 184 165 108 88 50

6146 / 24 30 HP 24 8.073 TL 315 294 261 235 220 198 129 105 60 POMPA VERİMLERİ

POWEREXTRA6146SERİSİ

3"

Hm

Q = DELIVERY

5

6146

Pompa Fanları Norly; Difüzörler Sferodur.

Max. Dış çapı: 148mm.

(7)

50 Hz

50

45 50 55 60 0 100 150 200 250 300 350

16.2 23.4 28.8 36 39 42 45 48

2,5 0,75

3 0,78

3,5 0,81

4 0,84

4,5 0,87

HP Hm (m)

HP / Kademe Stage Etage

Q (m /h)³ p ( % )

m

NPSH

6148

P O W E R E X T R A 6 1 4 8 S E R İS İ

POMPA TİPİ MOTOR KADEME ÇIKIŞ

PUMP TYPE HP STAGES OUTPUT lt/sn 0 4,5 6,5 8 10 10,8 11,6 12,5 13,3 m3/h 0 16,2 23,4 28,8 36 39 42 45 48

6148 / 04 7,5 HP 4 58 55 50 45 40 35 29 24 18

6148 / 05 10 HP 5 75 68 64 56 48 42 37 30 23

6148 / 08 15 HP 8 120 109 100 93 77 67 57 47 36

6148 / 10 20 HP 10 150 135 128 115 95 83 71 59 47

6148 / 12 25 HP 12 183 163 144 137 115 102 89 72 54

6148 / 15 30 HP 15 225 204 191 171 144 126 108 88 67

6148 / 20 40 HP 20 312 272 254 228 190 166 142 115 87

6148 / 25 50 HP 25 380 340 317 280 236 206 176 142 107

3 "

Q = DELIVERY POMPA VERİMLERİ

H m

(8)

50 Hz

45 50 55 60 0 50 100 150 200 250 300 350

15 21 27 33 39 45 51 60

2,5 0,75

3 0,78

3,5 0,81

4 0,84

4,5 0,87

HP Hm (m)

HP / Kademe Stage Etage

Q (m /h)³ p ( % )

m

NPSH

7

6156

Pompa Fanları Norly; Difüzörler Sferodur.

P O W E R E X T R A 6 1 5 6 S E R İS İ

^{POMPA TİPİ} MOTOR KADEME ÇIKIŞ

PUMP TYPE HP STAGES OUTPUT lt/sn 0 4,1 5,8 7,5 9,1 10.8 12.5 14.1 16.6

m3/h 0 15 21 27 33 39 45 51 60

6156 / 04 5,5 HP 4 56 49 46 42 34 28 23 16 7

6156 / 05 7,5 HP 5 71 60 57 51 44 36 30 21 8

6156 / 06 10 HP 6 84 73 67 59 56 45 37 28 10

6156 / 08 12,5 HP 8 112 103 90 82 69 58 48 34 11

6156 / 09 15 HP 9 125 108 100 89 81 66 54 40 12

6156 / 10 17,5 HP 10 141 122 113 103 89 76 63 44 14

6156 / 11 20 HP 11 154 131 124 114 99 84 68 47 15

6156 / 14 25 HP 14 196 172 157 144 125 106 85 61 19

6156 / 17 30 HP 17 237 203 192 174 151 129 103 72 23

6156 / 20 35 HP 20 280 252 223 204 172 150 121 84 28

6156 / 23 40 HP 23 325 281 258 242 206 174 139 99 31

H m

3 "

Q = DELIVERY POMPA VERİMLERİ Dönüş Hızı
