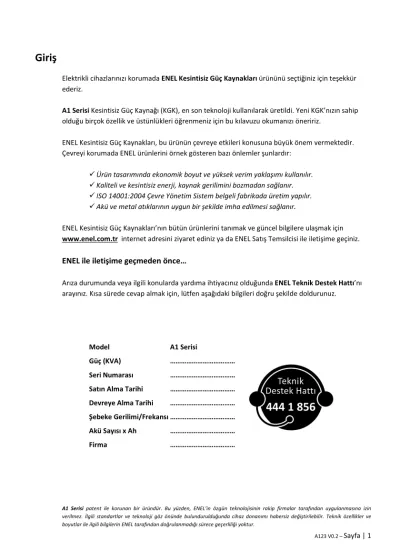

Giriş
Elektrikli cihazlarınızı korumada ENEL Kesintisiz Güç Kaynakları ürününü seçtiğiniz için teşekkür ederiz.
A1 Serisi Kesintisiz Güç Kaynağı (KGK), en son teknoloji kullanılarak üretildi. Yeni KGK’nızın sahip olduğu birçok özellik ve üstünlükleri öğrenmeniz için bu kılavuzu okumanızı öneririz.
ENEL Kesintisiz Güç Kaynakları, bu ürünün çevreye etkileri konusuna büyük önem vermektedir.
Çevreyi korumada ENEL ürünlerini örnek gösteren bazı önlemler şunlardır:
Ürün tasarımında ekonomik boyut ve yüksek verim yaklaşımı kullanılır.
Kaliteli ve kesintisiz enerji, kaynak gerilimini bozmadan sağlanır.
ISO 14001:2004 Çevre Yönetim Sistem belgeli fabrikada üretim yapılır.
Akü ve metal atıklarının uygun bir şekilde imha edilmesi sağlanır.
ENEL Kesintisiz Güç Kaynakları’nın bütün ürünlerini tanımak ve güncel bilgilere ulaşmak için www.enel.com.tr internet adresini ziyaret ediniz ya da ENEL Satış Temsilcisi ile iletişime geçiniz.
ENEL ile iletişime geçmeden önce…
Arıza durumunda veya ilgili konularda yardıma ihtiyacınız olduğunda ENEL Teknik Destek Hattı’nı arayınız. Kısa sürede cevap almak için, lütfen aşağıdaki bilgileri doğru şekilde doldurunuz.
Model A1 Serisi
Güç (KVA) ………
Seri Numarası ………
Satın Alma Tarihi ………
Devreye Alma Tarihi ………
Şebeke Gerilimi/Frekansı ………
Akü Sayısı x Ah ………
Firma ………
A1 Serisi patent ile korunan bir üründür. Bu yüzden, ENEL’in özgün teknolojisinin rakip firmalar tarafından uygulanmasına izin verilmez. İlgili standartlar ve teknoloji göz önünde bulundurulduğunda cihaz donanımı habersiz değiştirilebilir. Teknik özellikler ve boyutlar ile ilgili bilgilerin ENEL tarafından doğrulanmadığı sürece geçerliliği yoktur.
ÖNEMLİ EMNİYET BİLGİLERİ (MUTLAKA OKUYUNUZ)
Canlı Emniyeti
!!!!
KGK’yı erişimin kısıtlı olduğu odada kullanın (TS EN 62040-1-2).!!!!
KGK kendi enerji kaynağına sahiptir (Aküler). Bu yüzden, şebeke ile bağlantısı kesilse bile çıkışında enerji olabilir.!!!!
KGK içinde tehlikeli düzeyde gerilim bulunur, yalnızca yetkili servis personeli tarafından açılmalıdır.!!!!
KGK kurallara uygun bir şekilde topraklanmalıdır.!!!!
Yangın riskine karşı aküleri aşırı sıcaklığa maruz bırakmayın.!!!!
Akünün içini açmaya çalışmayın. Kimyasal yapısı cildiniz ve gözleriniz için tehlikeli olabilir.!!!!
Atık akülerin imhasında uygulanan bütün yönetmeliklere uyun.Emniyetli Taşıma
!!!!
Yük taşırken dikkatli olun. Ağır yükleri yardım olmadan taşımayın.!!!!
Tekerlekli cihazları engelsiz ve pürüzsüz yüzeylerde hareket ettirin.!!!!
10° açıdan daha eğimli rampa kullanmayın.!!!!
Yük ağırlıklarında aşağıdaki tavsiyelere uyun.!!!!
18 kg’a kadar yükleri bir yetişkin insan taşıyabilir.!!!!
32 kg’a kadar yükleri iki yetişkin insan taşıyabilir.!!!!
55 kg’a kadar yükleri üç yetişkin insan taşıyabilir.!!!!
55 kg’dan ağır yükleri taşımak için transpalet, forklift vb. araçlar kullanın.!!!!
KGK’nın teknik servise ya da başka bir yere nakliyesi ihtimaline karşı ambalaj malzemelerini saklayın.KGK Emniyeti
!!!!
KGK, aşırı yüklenme ve kısa devre durumlarına karşı kolayca ulaşılabilen bir devre kesici ile korunmalıdır.!!!!
Ortam sıcaklığı ve bağıl nem oranı kılavuzda belirtilen değerin dışında ise KGK’yı çalıştırmayın.!!!!
KGK’yı sıvı bulunan veya aşırı nemli ortamlarda asla çalıştırmayın.!!!!
KGK’nın içine sıvı veya yabancı cisim girmesine asla izin vermeyin.!!!!
KGK’nın havalandırma ızgaralarını kesinlikle tıkamayın.!!!!
KGK’yı doğrudan güneş ışığına ya da ısı kaynağına asla maruz bırakmayın.!!!!
KGK’nın kullanım ömrü 10 yıldır.Özel Emniyet Bilgileri
!!!!
KGK’nın elektrik bağlantısı kılavuzda belirtildiği gibi yapılmalıdır.!!!!
KGK gücünün, şebekeye ve KGK’ya bağlanacak toplam yüke uygunluğunu kontrol edin.!!!!
KGK devreye alınmadan önce nem bakımından kuru ortamda, -10°C ile 45°C arasında depolanmalıdır.!!!!
KGK kullanılmadığında ayda en az bir kez aküleri doldurmak için 24 saat boyunca çalıştırılmalıdır.!!!!
Akü ömrü üretim tarihinde başladığı için depolama süresi sınırlıdır.!!!!
KGK kılavuzda belirtilen yükseklik, çalışma ortam sıcaklığı, bağıl nem oranı, taşıma ve depolama şartlarında çalışacak şekilde tasarlanmıştır.!!!!
Normal olmayan işletme koşulları için özel tasarım ve koruma önlemleri gerekir. Bu koşullar:- Zararlı duman, toz, aşındırıcı toz, - Nem, buhar, kötü hava, çiğ, - Patlayıcı toz ve gaz karışımı, - Aşırı sıcaklık değişimleri, - Kötü havalandırma,
- Diğer kaynaklardan doğrudan ya da radyasyon ile sıcaklığa maruz kalma, - Şiddetli elektromanyetik alan,
- Zararlı radyoaktif seviye, - Böcek, haşarat, mantar, …vb
Akülerin Değiştirilmesi ve Geri Dönüşümü
!!!!
Akü değişimi yetkili servis personeli tarafından yapılmalıdır.!!!!
Kişisel kazaları önlemek için kol saati, yüzük gibi metal aksesuarlar çıkartılmalı, kauçuk ayakkabı ve eldiven kullanılmalıdır.!!!!
Yalıtkan saplı aletler kullanılmalıdır.!!!!
Akü bağlantılarının yanlışlıkla topraklanmadığından emin olun.!!!!
Akülerin üstünde alet ya da metal parçalar bırakmayın.!!!!
Akü, elektrik çarpması ve kısa devre riski taşır.!!!!
Aküler aynı tip, kapasite, sayı ve ölçülerdeki akülerle değiştirilmelidir.!!!!
Akülerin geri dönüşümü sağlanmalıdır. Aküleri herhangi bir geri dönüşüm tesisine ya da satın aldığınız firmaya yeni akülerin ambalaj malzemesi ile teslim edin.KGK mutlaka aşağıdaki standartlara uygun olarak kurulmalıdır:
TS HD 384.4.42 S1: Binalarda Elektrik Tesisatı Bölüm 4: Güvenlik İçin Koruma Grup 42: Isıl Etkilere Karşı Koruma
TS HD 384.4.482.S1: Binalarda Elektrik Tesisatı- Bölüm 4: Güvenlik Korunması- Grup 48: Dış Etkilere Bağlı Koruyucu Tedbirlerin Seçilmesi- Kısım 482: Özel Risklerin veya Tehlikenin Bulunduğu Yerlerde Yangına Karşı Korunma
İçindekiler
Giriş ... 1
Önemli Emniyet Bilgileri (Mutlaka Okuyunuz) ... 2
İçindekiler ... 4
1. Genel ... 5
1.1. A1 Serisi... 5
1.2. Ön Panel ... 6
2. Kurulum ... 7
2.1. Yerleşim ... 7
2.2. Arka Panel ... 8
2.3. Bağlantı ... 9
2.4. Bilgisayarla Haberleşme ... 9
3. Çalıştırma ... 10
3.1. Açma ... 10
3.2. Kapatma ... 11
3.3. Çalışma Durumları ... 12
3.4. Kullanıcı Menüsü ... 13
3.5. Otomatik Akü Testi ... 14
3.6. Aşırı Yüklenme... 14
3.7. Sesli Uyarılar ... 14
3.8. Uyarı Tablosu ... 15
4. Arıza Giderme ... 16
5. Bakım ... 17
6. Kullanıcı Çıkışları ... 17
7. Teknik Özellikler ... 18
1. GENEL
1.1 A1 Serisi
KGK KabiniÖlçüler KGK Gücü
(W/VA)
Genişlik x Yükseklik x Derinlik (mm)
1400/2000
195 x 380 x 460 2100/3000
Yedekleme Süresi (dk)
(%100 yük/%50 yük)
Net Ağırlık (kg)
2KVA 3KVA
0/0 14 15
2/4 27
3/8 23
4/11 32
5/14 27
6/18 35
8/22 29
Şekil 1.1 KGK Kabini
Tablo 1.1 KGK Kabini Ölçü ve Ağırlıkları
Harici Akü Kabini (isteğe bağlı)
Ölçüler
Genişlik x Yükseklik x Derinlik (mm) 195 x 380 x 460
Yedekleme Süresi (dk)
(%100 yük/%50 yük)
Net Ağırlık (kg) (KGK Kabini/Harici Akü Kabini)
2KVA 3KVA
0/0 14/10 15/10
11/32 15/44
13/39 14/35
18/53 15/50
22/60 14/40 32/44
25/70 27/35
34/94 35/50
41/110 29/40
Şekil 1.2 Harici Akü Kabini
Tablo 1.2 Harici Akü Kabini Ölçü ve Ağırlıkları
1.2 Ön Panel
Şekil 1.3 Ön Panel
No. IŞIK Yanar Yanmaz
1 BYPASS KGK baypas durumda çalışıyor.
KGK baypas durumda çalışmıyor.
2 NORMAL KGK normal durumda çalışıyor.
KGK normal durumda çalışmıyor.
3 BATTERY KGK aküden çalışıyor. KGK aküden çalışmıyor.
6 FAULT bkz. ‘3.7 Alarmlar’ Arıza ya da uyarı yoktur.
7 OVERLOAD bkz. ‘3.6 Aşırı Yüklenme’ KGK, %0-%100 arasında yüklüdür.
8 Ekran KGK çalışma bilgilerinin görüntülendiği Sıvı Kristal Ekran (LCD)
No. TUŞ >3 sn.
(3 sn.’den uzun bas)
<3 sn.
(3 sn.’den kısa bas)
4 ON/OFF Açma
Kapatma
Normal durumda çalıştırma/görev iptali
Baypas durumda çalıştırma/görev onayı
Uyarı listesine giriş/çıkış
Uyarı sesini açma/kapatma
5 SELECT Menü ilerleyişini ters yapma
Menüde gezinme
Baypas moda geçiş görev iptali
Tablo 1.3 Ön Panel Kullanımı
2. KURULUM 2.1 Yerleşim
KGK Yerleşimi
!!!
! KGK’yı düzgün olmayan zemine ve açık alana kurmayın.
!
!!
! Yan kapaklarda bulunan hava deliklerinin kapanmaması gerektiğini dikkate alın.
!
!!
! KGK’yı sıvı tesisatı bulunan yerlere ve yangın riski taşıyan ortamlara kurmayın.
!!!
! KGK’yı doğrudan güneş ışığına maruz kalacağı ya da ısı kaynaklarından etkileneceği yerlere kurmayın.
!
!!
! KGK ile duvar ve yakınındaki cihazlar arasında bırakılması gereken mesafeye uyun.
!
!!
! KGK’yı titreşime ve darbelere maruz kalacağı ortamlara kurmayın.
!!!
! KGK’yı çok yüksek ya da çok düşük nemli ortamlara kurmayın.
!
!!
! KGK’yı tozlu ve kirli ortamlarda çalıştırmayın.
Şekil 2.1 KGK Yerleşimi Bakım ve arıza onarımının kolay ve hızlı bir şekilde yapılabilmesi için KGK’nın çevresinde ve üstünde malzeme bırakmayın.
Belirtilen boşluklara uyulmadığı takdirde KGK sıcaklığı aşırı yükselebilir. Ayrıca, bakım ve onarım çalışmalarını zorlaştırabilir.
KGK erişimin kısıtlı olduğu odaya kurulmalıdır (Sadece Yetkili Personel).
Harici Akü Kabini Yerleşimi
Harici akü kabini yerleşiminde KGK yerleşim talimatlarına uyun.
Şekil 2.2 Harici Akü Kabini Yerleşimi
2.2 Arka Panel
Şekil 2.3 Arka Panel
No. Parça İşlevi
9 Bilgisayarla Haberleşme
Bağlantı Noktası (RS232) Bilgisayar yazılımı ile KGK’nın izlenmesini sağlar.
10 SNMP Yuvası SNMP kullanıldığında (isteğe bağlı), metal kapak sökülerek adaptör bu alana yerleştirilir.
11 Harici Akü Kabini Kablo Yuvaları
Harici akü kabin(ler)i kullanıldığında kablolar bu yuvalardan geçer.
12 Çıkış Prizleri Yük bağlantısının yapıldığı prizlerdir.
13 Giriş Prizi Şebeke bağlantısının yapıldığı prizdir.
14 Giriş Sigortası KGK’yı, aşırı yüke ve kısa devreye karşı korumak için kullanılır.
15 Fan1 Doğrultucu biriminin soğutma fanıdır.
16 Fan2 Evirici biriminin soğutma fanıdır.
Tablo 2.1 Arka Panel Kullanımı
2.3 Bağlantı
Şekil 2.4 Ara Kablo Bağlantı Uçları
2.4 Bilgisayarla Haberleşme
RS232
KGK’yı, RS232 bağlantı noktası olan bilgisayarınıza yükleyeceğiniz UPSilon2000 yazılımı ile izleyebilirsiniz (Bu seçenek müşteriye ‘isteğe bağlı’ olarak sunulur. Bu yüzden, KGK yazılımı ve RS232 ara kablosu önceden talep edilmelidir). Bu yazılımla bilgisayarınızdan; KGK gerilim ve akım bilgilerini, akü bilgilerini, arıza uyarılarını…vs anlık olarak takip edebilir ve uzun süreli grafiksel kayıtlar alabilirsiniz. Bunun yanında, yazılım elektrik kesintilerinde bilgisayarınızı ya da sunucunuzu (Server) düşük akü kapasitesinde güvenli bir şekilde kapatır.
Şekil 2.5 RS232 Haberleşme
SNMP (isteğe bağlı)
SNMP (Simple Network Management Protocol – Yalın Ağ Yönetimi İletişim Kuralı) gelişmiş bir haberleşme yöntemidir. SNMP ile birden fazla KGK, ortak bir merkezden aynı anda izlenebilir ve yönetilebilir. SNMP, bilgisayara ya da bir ağa ‘ethernet’ bağlantı noktasından bağlanabilir. SNMP’ye atanan IP (Internet Protocol – İnternet İletişim Kuralı) adresi sayesinde istenilen yerden KGK’ya bağlanarak anlık çalışma bilgileri izlenebilir, uzun süreli kayıtlar alınabilir, test yapılabilir, KGK ya da sunucu (Server) açılıp kapatılabilir.
Şekil 2.6 SNMP Haberleşme
3. ÇALIŞTIRMA 3.1 Açma
1. Şebekeden başlatma:
a. Ara kabloyu, ilk olarak giriş prizine (Şekil 3.1) daha sonra şebeke prizine takın (Şekil 3.2).
Şekil 3.1 Şekil 3.2
b. ON/OFF tuşuna uyarı sesi duyuncaya kadar basın, bu sırada NORMAL ışığının yandığını görün (Şekil 3.3). Şebeke gerilimi ve frekansı sınırlar içinde ise BYPASS ışığı yanar (Şekil 3.4), sınırlar dışında ise FAULT ışığı yanar ve uyarı sesi duyulur (bkz. Aküden Başlatma).
Şekil 3.3 Şekil 3.4
c. BYPASS ışığı yandıktan sonra ‘Şebekeden Start’ uyarısını görün (Şekil 3.5) ve NORMAL ışığının yanmasını bekleyin (Şekil 3.6).
Şekil 3.5 Şekil 3.6
d. NORMAL ışığı yandıktan sonra çıkış prizlerine yüklerinizi bağlayabilirsiniz (Şekil 3.7).
Şekil 3.7
2. Aküden Başlatma:
a. ON/OFF tuşuna uyarı sesi duyuncaya kadar basın, bu sırada NORMAL ışığının yandığını görün (Şekil 3.8). ON/OFF tuşuna kısa basarak uyarıyı susturun, tekrar kısa basarak ‘Aküden Start’ uyarısını görün (Şekil 3.9) ve BATTERY ışığının yanmasını bekleyin.
Şekil 3.8 Şekil 3.9
b. BATTERY ışığı yandıktan sonra (Şekil 3.10) çıkış prizlerine yüklerinizi bağlayabilirsiniz (Şekil 3.11).
Şekil 3.10 Şekil 3.11
KGK, şebeke bağlantısının yapıldığı ancak şebeke gerilimi ve/veya frekansının sınır değerler dışında olduğu durumda da aküden başlar.
3.2 Kapatma
1. KGK Normal Çalışma Durumunda ise: Yüklerinizi emniyetli bir şekilde kapatın. ON/OFF tuşuna kısa basın. Baypas çalışma durumuna geçişi onaylamak için ON/OFF tuşuna tekrar kısa basarak BYPASS ışığının yandığını görün (Şekil 3.12, Şekil 3.13).
Şekil 3.12 Şekil 3.13
Normal çalışma durumundaki KGK tamamen kapatılmadan önce baypas durumda çalıştırılmalıdır.
2. KGK Baypas Çalışma Durumunda ise: ON/OFF tuşuna uyarı sesi kesilinceye kadar basın (Şekil 3.14). Ekranın tamamen kapandığını görün. İlk olarak giriş prizini, daha sonra şebeke prizini çıkarın (Şekil 3.15).
Şekil 3.14 Şekil 3.15
3. KGK Aküden Çalışma Durumunda ise: ON/OFF tuşuna uyarı sesi kesilinceye kadar basın (Şekil 3.16). Ekranın tamamen kapandığını görün.
Şekil 3.16
3.3 Çalışma Durumları
A1 Serisi, Çevrimiçi-Çift Çevrim KGK (Online Double Conversion UPS) teknolojisine ve aşağıdaki çalışma durumlarına sahiptir.
Şekil 3.17 Çevrimiçi-Çift Çevrim Çalışma İlkesi Baypas Çalışma
Şebeke gerilimi, baypas hattından ve baypas/evirici birimi üzerinden çıkışa aktarılır. Baypas çalışma, arıza durumunda yükün kademesiz bir şekilde şebekeden beslenmesi için kullanılır. Arıza ya da uyarı durumunda baypas hattı kullanılarak yüke arıza hissettirilmez. Bu sırada aküler doldurulmaz (şarj) ya da akü kapasitesi azalmaz (deşarj). Şebeke gerilimi kesildiğinde çıkış gerilimi de kesilir.
Normal Çalışma
Doğrultucu ve evirici birimleri çalışır. Şebekeden bağımsız, kararlı bir gerilim ve frekans oluşturularak baypas/evirici birimi üzerinden çıkışa aktarılır, aküler de uygun şekilde doldurulur (şarj). KGK’nın olağan çalışma durumudur.
Aküden Çalışma
Şebeke gerilimi ve/veya frekansı sınır değerlerin dışına çıktığında doğrultucu birimi çalışmaz. Evirici birimi çıkış gerilimini kademesiz bir şekilde akülerden sağlar. Kararlı bir gerilim ve frekans oluşturularak baypas/evirici birimi üzerinden çıkışa aktarılır. Akü kapasitesi azalmaya başlar (deşarj).
Uyku Çalışma
Bu çalışma durumu, akü kapasitesinin verimli kullanılmasını sağlar. Aküden çalışma durumunda yüklenme oranı %5’ten az olursa, KGK çıkışı kapatarak uykuda çalışma durumuna geçer. Şebeke gerilimi ve frekansı sınır değerlerin içinde olduğunda, KGK otomatik olarak normal durumda çalışmaya başlar.
3.4 Kullanıcı Menüsü
01-ŞEBEKEŞebeke geriliminin anlık bilgisi görüntülenir.
02-BYPASS
Baypas geriliminin anlık bilgisi görüntülenir.
03-ÇIKIŞ
Çıkış geriliminin ve KGK yüklenme oranının anlık bilgisi görüntülenir.
04-EVIRICI
Evirici geriliminin anlık bilgisi görüntülenir.
05-AKÜ
Akü gerilimi ve kapasite doluluk oranının anlık bilgisi görüntülenir.
Not: Kapasite doluluk oranı tam doğrulukta olmayabilir. Akü gerilimi 2KVA’da 81V, 3KVA’da 110V’tur.
06-DC BARA
Doğrultucu gerilimlerinin anlık bilgisi görüntülenir.
07-UYARI
Arıza uyarıları ve çalışma ile ilgili son 128 bilgi görüntülenir.
Günlüğe kaydedilen olayların tarih ve saatleri gerçek zamanlı değildir.
08-PROGRAM ISMI
Mikroişlemci yazılımının adı görüntülenir.
3.5 Otomatik Akü Testi
KGK, otomatik olarak 30 günde bir aküden çalışarak aküleri test eder. Test işlemi KGK normal çalışma durumundayken başlatılır. Test işlemi sonunda akülerin kullanılabilir olup olmadığı öğrenilir. Akü testi olumsuz sonuçlandığında Teknik Servis ile iletişime geçilmelidir.
‘Otomatik Akü Testi’ uzun süreli elektrik kesintilerinden sonra da yapılabilir. Bu durumda
‘Aküler Arızalı’ test sonucu dikkate alınmamalıdır.
En az 10 saat süreyle doldurulmuş aküler üzerinde yapılan ‘Otomatik Akü Testi’ dikkate alınmalıdır.
3.6 Aşırı Yüklenme
KGK, aşağıdaki aşırı yüklenme koşullarını belirtilen süreler boyunca normal çalışma durumunda gerçekleştirebilir. KGK, tabloda belirtilen süreler uzadığında baypas çalışma durumuna geçer.
Yüklenme Oranı Güç (VA)
Çalışma Süresi
2000 3000
%110-%125 2200-2500 3300-3750 60 sn.
%125-%150 2500-3000 3750-4500 10 sn.
>%151 >3000 >4500 3 sn.
Tablo 3.1 Yüklenme Tablosu
KGK, baypas çalışma durumunda en fazla %150 yük kapasitesine sahiptir. Yük oranı bu değerin üstüne çıktığında, KGK çıkışı kapatır.
3.7 Sesli Uyarılar
Uyarı Konusu Alarm Uyarı Bilgisi
Akü 5 sn. ‘de arka arkaya 3 defa Akü
Yüksek Akü Düşük Akü Düşük Kapat
Aküler Arızalı 2 dk.’da arka arkaya 2 defa Akü Test
Yük
5 sn. ‘de arka arkaya 3 defa
Aşırı Yük
Isı Aşırı Isı Evirici Aşırı Isı Doğrultucu
DC Bara DC Yüksek DC Düşük
Şebeke
2 dk.’da arka arkaya 2 defa Şebeke Yüksek Şebeke Düşük
Baypas Bypass Yüksek Bypass Düşük
Hata 5 sn. ‘de arka arkaya 3 defa Evirici Hatalı Aşırı Akım 2 dk.’da arka arkaya 2 defa Frekans Hatası
Tablo 3.2 Sesli Uyarılar
3.8 Uyarı Tablosu
KGK’nın olay günlüğünü oluşturan arıza uyarıları ve çalışma bilgileri aşağıdaki gibidir.
Olay Açıklama
Acil Stop5 KGK çıkışı, acil stop anahtarı kullanılarak kapatılmıştır.
Akü Düşük1 Akü kapasitesi düşük seviyededir.
Akü Düşük Kapat5 Akü kapasitesi en düşük seviyede olduğundan KGK sistemi kapatmıştır.
Akü Mod3 KGK aküden çalışmaya başlamıştır.
Akü Test3 ‘Otomatik Akü Testi’ yapılmıştır (bkz. 3.5 Otomatik Akü Testi).
Akü Yüksek2 Akü gerilimi olması gereken değerden yüksektir.
Aküden Start3 KGK, şebeke gerilimi ve/veya frekansı sınır değerlerin dışındayken başlatılmıştır.
Aküler Arızalı2 Aküler kullanım ömrünü tamamlamıştır (bkz. 3.5 Otomatik Akü Testi).
Aşırı Akım Arıza2 Normal çalışma durumunda çıkıştan arka arkaya en az 3 defa anlık yüksek akım çekilmiştir.
Aşırı Akım2 Normal çalışma durumunda çıkıştan anlık yüksek akım çekilmiştir.
Aşırı Isı Dog2 Doğrultucu biriminin soğutucu sıcaklığı 75°C’den yüksektir.
Aşırı Isı Evi2 Evirici biriminin soğutucu sıcaklığı 75°C’den yüksektir.
Aşırı Yük1-2 KGK, kapasitesinin üstünde yüklenmiştir (bkz. 3.6 Aşırı Yüklenme).
Byp Scr Arızalı5 Şebeke gerilimi baypas hattı üzerinden çıkışa aktarılamamaktadır.
Bypass Düşük1-5 Şebeke gerilimi sınır değerin altındadır. KGK; normal çalışmaya devam eder, baypas çalışma durumuna geçerse çıkışında enerji olmaz.
Bypass Mod2 KGK, şebeke gerilimini çıkışa aktarmaktadır.
Bypass Yüksek1-5 Şebeke gerilimi sınır değerin üstündedir. KGK; normal çalışmaya devam eder, baypas moda geçerse çıkışında enerji olmaz.
Çıkış Arızalı5 KGK’nın çıkışına bağlı yüklerde, panoda veya hatta kısa devre oluşmuştur.
Dc Düşük 2 Doğrultucu gerilimi sınır değerin altındadır.
Dc Yüksek2 Doğrultucu gerilimi sınır değerin üstündedir.
Evi Scr Arızalı2 Evirici gerilimi çıkışa aktarılamamaktadır.
Evirici Arızalı2 Evirici birimi gerilim oluşturamamaktadır.
Faz Hatası3 Şebeke bağlantı prizi ters bağlıdır.
Frekans Hatası3 Şebeke frekansı sınır değerlerin dışına çıkmıştır.
Normal Mod4 KGK normal çalışma durumundadır.
Senkron Arızası2 Çıkış gerilimi ile şebeke gerilimi farklı değerdedir.
Stop Mod5 KGK çıkışı kapatmıştır.
Şarjör Arızalı2 Aküler doldurulamamaktadır. Akü doldurucu (şarjör) kontrol edilmelidir.
Şebeke Düşük3 Şebeke gerilimi sınır değerin altındadır.
Şebeke Yüksek3 Şebeke gerilimi sınır değerin üstündedir.
Şebekeden Start4 KGK, şebeke gerilimi ve frekansı sınır değerler içindeyken başlatılmıştır.
Tablo 3.3 Uyarı Tablosu
1:KGK’nın çalışma durumu değişmez.
2:KGK baypas çalışma durumuna geçer.
3:KGK aküden çalışma durumuna geçer.
4:KGK normal çalışma durumuna geçer.
5:KGK çıkışı kapatır.
4. ARIZA GİDERME
Teknik Servis ile iletişime geçmeden önce aşağıdaki tabloyu mutlaka inceleyiniz.
Tablo 4.1 Arıza Giderme Tablosu
Şekil 4.1
Arıza Tanımı Olası Arıza Çözüm
KGK açılmıyor ve ışıklar yanmıyor.
ON/OFF tuşuna kısa
basılmıştır. ON/OFF tuşuna en az 3 sn basın.
Sigorta atmıştır. Sigortayı içeri doğru bastırın (Şekil 4.1).
Teknik Servis ile iletişime geçin.
‘Akü Mod’ uyarısı veriyor.
Şebeke gerilimi ve/veya frekansı sınır değerler dışındadır.
Şebeke gerilimi ve frekansını ön panelden kontrol edin.
Sigorta atmıştır. Sigortayı içeri doğru bastırın ( Şekil 4.1).
Ara kablo bağlantısında sorun
vardır. Ara kabloyu ve bağlantılarını kontrol edin.
Teknik Servis ile iletişime geçin.
Hata ışığı yanıyor ve KGK sürekli sesli uyarı veriyor.
‘Aşırı Isı Doğrultucu’ uyarısı veriyordur.
KGK yüklenme oranını ve ortam sıcaklığını kontrol edin. KGK’yı kapatıp bir süre bekleyin.
‘Aşırı Isı Evirici’ uyarısı veriyordur.
KGK yüklenme oranını ve ortam sıcaklığını kontrol edin. KGK’yı kapatıp bir süre bekleyin.
‘Akü Yüksek’ uyarısı
veriyordur. Teknik Servis ile iletişime geçin.
‘Aşırı Akım’ uyarısı veriyordur. KGK’yı kapatıp tekrar açın.
‘Çıkış Arızalı’ uyarısı veriyordur.
KGK’yı kapatın. Bütün yükler üzerinde kısa devre olmadığından emin olup KGK’yı açın.
Teknik Servis ile iletişime geçin.
Aşırı yük ışığı yanıyor ve KGK sürekli sesli uyarı veriyor.
‘Aşırı Yük’ uyarısıdır. Yüklenme oranını kontrol edin. KGK çıkışına bağlı yükleri azaltın.
Aküden çalışma süresi çok kısa.
Aküler tam doldurulmamıştır. Aküler en az 8 saat doldurulduktan sonra tekrar kontrol edin.
Akü doldurucu (şarjör)
arızalıdır. Teknik Servis ile iletişime geçin.
Aküler arızalıdır. Teknik Servis ile iletişime geçin.
5. BAKIM
Bağlantı kapağı ve dış kapaklar sadece yetkili personel tarafından açılmalıdır.
KGK, bakım sırasında tamamen kapalı olmalı, şebeke ve akü bağlantıları sökülmeli, aküler uzağa taşınmalıdır.
Bakım öncesinde, sırasında ve sonrasında ‘Önemli Emniyet Bilgileri ve Kurulum’
talimatlarına uyulmalıdır.
!
!!
! Elektronik kartlar ve fanlar düzenli olarak temizlenmelidir.
!
!!
! Kapak havalandırma delikleri düzenli olarak temizlenmelidir.
!
!!
! KGK gövdesi yumuşak ve az nemli bir bezle temizlenmelidir.
!!!
! Kablo bağlantıları, vidaların ve soketlerin sağlamlığı kontrol edilmelidir.
!
!!
! Kart besleme gerilimleri ölçülerek kontrol edilmelidir.
!!!
! Kartların üstündeki elemanlar ve diğer donanımlar kontrol edilmelidir.
!
!!
! Aküler tek tek ölçülerek gerilimleri kontrol edilmelidir.
!!!
! Kalibrasyon ve ayarların doğruluğu kontrol edilmelidir.
!
!!
! KGK odasının toz, sıcaklık ve nem durumu kontrol edilmelidir.
!
!!
! Bakım sırasında ve sonrasında ‘Önemli Emniyet Bilgileri ve Kurulum’ talimatlarına uyulmalıdır.
6. KULLANICI ÇIKIŞLARI
KGK’yı sürekli takip edemediğiniz ortamlarda kullandığınızda, şebeke elektriğinin kesildiğini ya da akü enerjisinin bitmek üzere olduğunu uzaktan sesli ya da görsel olarak haber alabilirsiniz. Aşağıda belirtilen çıkışlar, kurulan basit bir zil, siren ya da lamba devresi üzerinde kullanılarak şebeke gerilimi ve akü kapasitesi takip edilir. Böylece, yükler emniyetli bir şekilde kapatılarak korunur.
Kullanıcı Çıkışları ve RS232 Haberleşme aynı anda kullanılamaz.
Şekil 6.1 Kullanıcı Çıkışları
7. TEKNİK ÖZELLİKLER
TEKNİK ÖZELLİKLER A1 SERİSİ RACK
Güç (KVA) 1 2 3
GİRİŞ
Gerilim 220 / 230 / 240 Vac 1faz + N
Gerilim aralığı -%25, +%20 (tam yükte)
Frekans 50 / 60 Hz (otomatik algılama)
Frekans aralığı ± %10
Güç katsayısı ≥ 0,99
ÇIKIŞ
Gerilim 220 / 230 / 240 Vac 1faz + N
Gerilim aralığı ± %1 (statik yük), dinamik yük VFI-SS-11’e uygun
Frekans 50 / 60 Hz
Frekans aralığı ± %0,1 (özsenkron), ± %1 (şebekeye senkron)
Güç katsayısı 0,7
THDv ≤ %2 (doğrusal yük), ≤ %5 (doğrusal olmayan yük)
Tepe katsayısı 3:1
AŞIRI YÜKLENME
%110 30 dk.
%125 60 sn.
%150 10 sn.
> %150 3 sn.
VERİM
Online %92’ye kadar
GENEL
Teknoloji Online-double conversion, PFC
Kontrol Mikroişlemci, SPWM
Haberleşme SNMP (opsyonel), RS232
Uzaktan izleme SNMPView, UPSilon, Uzaktan İzleme Paneli (opsiyonel)
Kuru kontak Akü mod, Akü düşük
Aküden başlatma (cold
start) Standart
ÇALIŞMA ORTAMI
Çalışma sıcaklığı 0-40 °C (en uzun akü ömrü için 20-25 °C)
Bağıl nem % 0-85 (yoğunlaşma olmadan)
Yükseklik ≤ 2000 m
Gürültü < 45 dB (A)
UPS KABİNİ
Boyutlar (G x D x Y) (mm) 155 x 400 x 225 195 x 460 x 380
Ağırlık (kg) 7,5 14 15
Koruma sınıfı IP20
Renk RAL7012
AKÜ KABİNİ
Dahili Akü Sayısı 3 6 8
Akü kapasitesi (Ah) 7-9
Opsiyonel Standart Standart
STANDARTLAR
Sertifikalar EN 62040-1 (Güvenlik), EN 62040-2 (EMC)
KULLANIM ÖMRÜ 10 yıl
ENEL ENERJİ ELEKTRONİK SAN. ve TİC. A.Ş.
Ekşioğlu Mah. Turgut Özal Cad. No:171 34794 Alemdar-Çekmeköy / İSTANBUL Tel: (0 216) 444 1 856 pbx (0 850 600 06 06) Faks: (0 216) 484 40 51
E-mail: info@enel.com.tr İnternet Adresi: www.enel.com.tr
