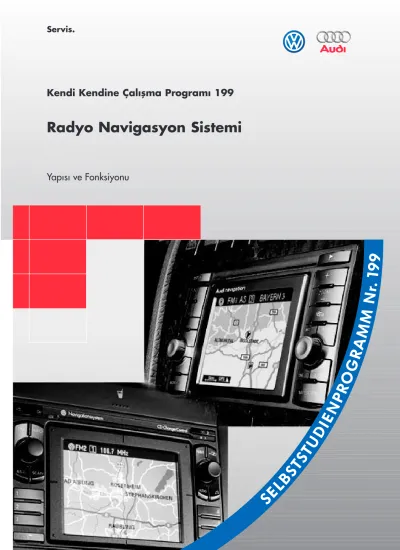

Servis.
Kendi Kendine Çal›flma Program› 199
Radyo Navigasyon Sistemi
Yap›s› ve Fonksiyonu
Dikkat
‹pucu YEN‹
SSP 199-001
K VK 36
Bu kendi kendine çal›flma program›, Volkswagen ve Audi’nin radyo navigasyon sisteminin yap›s› ve çal›flmas›n› tan›tmaktad›r.
Volkswagen radyo navigasyon sistemi ve Audi navigasyon sistemi Plus, navigasyon sis- temlerinin fonksiyonlar›n› radyo tesisat›yla birlefltirmektedir.
Bu iki sistem aras›ndaki fark, iflletim ve gösterge elemanlar›ndad›r.
Bunun d›fl›nda, Audi navigasyon sistemi Plus’da entegre bir televizyon al›c›s› bulunmaktad›r.
Bu kendi kendine çal›flma program›n›n içeri¤i, iki bölüme ayr›lmaktad›r:
Bölüm 1 - Uydu ve araç navigasyonunun temelleri
- Radyo navigasyon sistemlerinin fonskiyonu ve yap›s›
Bölüm 2 - Radyo navigasyon sistemlerinin çal›flt›r›lmas›
- Kendi kendine teflhis ve servis
Ne nerede? . . . .4
VW ve Audi araçlar›ndaki navigasyon sistemleri . . . .6
Temel Bilgiler . . . .7
Uydu navigasyonunun temelleri . . . .7
Araç navigasyonu fonksiyonunun ak›fl› . . . .12
Sistem bileflenleri . . . .14
Sisteme Bir Bak›fl . . . .20
Çal›flt›rma ve Fonksiyonu . . . .22
En son yenilikler . . . .23
VW radyo k›sm›n›n çal›flt›r›lmas› . . . .24
Radyo k›sm›n›n otomatik teflhisi . . . .26
VW navigasyon k›sm›n›n çal›flt›r›lmas› . . . .28
Navigasyon k›sm›n›n otomatik teflhisi . . . .30
Audi Navigasyon Sistemi PLUS Radyo k›sm›n›n çal›flt›r›lmas› . . . .32
Audi Navigasyon Sistemi PLUS Navigasyon k›sm›n›n çal›flt›r›lmas› . . . .34
Audi Navigasyon Sistemi PLUS TV al›c›s›n›n çal›flt›r›lmas› . . . .36
Audi Navigasyon Sistemi PLUS TV fonksiyonun test edilmesi . . . .37
VW ve Audi aras›ndaki farklar Radyo-navigasyon sistemi . . . .38
VW/Audi’deki ba¤lant› olanaklar› Radyo-navigasyon cihaz› . . . .39
Servis . . . .40
Bilginizi Test Edin . . . .42
‹çindekiler
SSP 199-051
5 4
6 2
1
3
Navigationssystem CD Change Control
AUDIO TIM INFO
AS SCAN
Navi
2 1
3
Navigationssystem CD Change Control
AUDIO TIM INFO
AS SCAN
5 4
6 TP WESTSTRASSE
017 GPS
75 km
MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf NAVI
TELE ATLAS
DEUTSCHLAND PLUS
1998 - I
ulti
M MapTravelP ilot
H›zl› bir fikir sahibi olman›z için Volkswagen ve Audi’nin radyo-navigasyon sistemlerine ait tüm bileflenlerin resmi, bu iki sayfada verilmifltir.
VW Radyo-navigasyon sistemi
Kumandal› direksiyon cihaz›, flunlar› içerir:
- Kumanda ve fonksiyon tufllar›
- Renkli çok fonksiyonlu ekran - Radyo
- Bölgesel yer sensörü - CD-ROM sürücü - Dönme aç›s› sensörü
Sistem bileflenlerinin yap›s› ve fonksiyonu ile ilgili bilgileri sonraki sayfalarda bulabilirsiniz.
Uydular
Tripleks anten
ABS devir say›s› sensörü
Radyo hoparlörleri
Arka far anahtar›
Navigasyon CD-ROM’u
SSP 199-052
Audi navigation DISPLAY
TP FM
AS AM
RADIO / CD
+ ZOOM
INFO MODE
TONERETURN NAVIGATION -- TP WESTSTRASSE
017 GPS
75 km MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf
TELE ATLAS
DEUTSCHLAND PLUS
1998 - I
MultiMapTravelP ilot
Audi Navigasyon Sistemi Plus
Kumandal› direksiyon cihaz›, flunlar› içerir:
- Kumanda ve fonksiyon tufllar›
- Renkli çok fonksiyonlu ekran - Radyo
- GPS al›c›s›
- CD-ROM sürücü - Dönme aç›s› sensörü
Uydular
1, 2, 3, 4 TV antenleri - TV antenleri, Avant modelinde arka yan camlarda bulunur
FM ve AM radyo anteni
Anten güçlendirici (4 parça)
Navigasyon (GPS) anteni - Avant mod-
elinde tripleks anten bulunur
TV Kanal Ayarlay›c›
ABS devir say›s› sensörü Radyo hoparlörleri
Arka far anahtar›
Navigasyon CD-ROM’u
Audi navigation DISPLAY
TP FM
AS AM
RADIO / CD
+ ZOOM
INFO MODE
TONE RETURN
NAVIGATION -- TP
WESTSTRASSE
017 GPS
75 km
MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf
SSP 199-005
2 1
3
Navigationssystem CD Change Control
AUDIO TIM INFO
AS SCAN
5 4
6
TP WESTSTRASSE
017 GPS
75 km
MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf
NAVI
SSP 199-004
NAVIGATION ON
BAYERN FM1 TP
3
HAUPTSTRASSE
SSP 199-002
RETURN ENTER
OFF INFO
SSP 199-003
RETURN ENTER
OFF INFO
Audi A8, Volkswagen konsepti içinde 1994 model y›l›ndan itibaren navigasyon sistemiyle piyasaya sunulan ilk araçt›.
Görsel sürüfl önerileri, kumanda bölmesinde bulu- nan nokta matrisli bir ekran üzerinden verilmekte- dir.
‹flitsel sürüfl önerileri ise ayr› bir hoparlör arac›l›¤›yla verilmektedir.
1997 model y›l›ndan itibaren bu sistem Passat modeline de yerlefltirildi.
Bu sistemler, ayr› bir iflletim birimi taraf›ndan iflletilir.
Bu birim, A8 modelinde ön koltuklar›n aras›nda, Passat modelinde ise orta konsolda bulunmak- tad›r.
CD-ROM sürücülü navigasyon direksiyon cihaz›, her iki araçta da bagaj bölmesinde bulunmak- tad›r.
1999 model y›l›ndan itibaren, Volkswagen radyo-navigasyon sistemi öncelikle VW Golf ve Passat modellerinde sunulmaktad›r.
Audi A4, A6 ve A8 modellerinde ise Audi Navigasyon Sistemi Plus sunulmaktad›r.
Görsel sürüfl önerileri, her iki sistemde de sem- boller veya harita arac›l›¤›yla renkli bir monitör üzerinden verilmektedir.
‹flitsel sürüfl önerileri ise, radyo tesisat›n›n hopar- lörleri üzerinden verilmektedir.
Göstergeler, kumanda elemanlar› ve CD-ROM sürücü, tek bir muhafazada biraraya getirilmifltir.
VW ve Audi araçlar›ndaki navigasyon sistemleri
SSP 199-006
Braunschweig Peine
Celle Salzgitter Parkhaus
B248
A2 P
2 1
3 Navigationssystem CD Change Control
AUDIO TIMINFO
ASSCAN
5 4
6 TP WESTSTRASSE
017 GPS
75 km MITTELSTRASSE FM2 5ffn
ENTER ruft die Kartendarstellung auf
Navigasyon ne demektir?
Her otomobil sürücüsü flu durumu bilir:
Yabanc› bir flehre veya yak›n çevrede hafta sonunda tatile ç›kma…
Yola ç›kmadan önce harita veya flehir plan›
yard›m›yla gidilecek yol çal›fl›l›r.
Sürüfl s›ras›nda ayr›ca trafik iflaretleri ve gözle görülebilir yerler yard›m›yla yön tayini yap›l›r.
Ön yolcu da yard›mc› olabilir. Genelde, farkl›
nedenlerden ötürü, o da bu yard›m› sürekli yapa- maz.
Sonucu biliyorsunuz: yolunuzu kaybedersiniz.
Navigasyon, sürücülerin yönlerini bulmas›n›n yan›nda gidilecek yerin yön ve uzakl›¤›n›n belir- lenmesi ve bu hedefe varmak için gerekli önlem- lerin al›nmas› için bir ön çal›flma anlam›na da gelir.
Uydu destekli navigasyon arac›l›¤›yla, seyrinizin bafllad›¤› noktadan itibaren haritalar üzerinde çal›flmadan istedi¤iniz yere h›zl›, güvenli ve rahat bir flekilde ulaflabilirsiniz.
Bölüm 1
Uydu navigasyonunun temelleri
Temel Bilgiler
FINISH
START
Uydu Yönlendirme Sistemi
Uydu navigasyonu, GPS (Küresel Yer Sensörü) uydu yönlendirme sistemi arac›l›¤›yla gerçeklefltirilir.
GPS uydu yönlendirme sistemi, asl›nda A.B.D Savunma Bakanl›¤›’n›n askeri amaçlar› için kurul- mufl bir sistemdir.
Askeri nedenlerden dolay› yerlerin belirlenmesi için gönderilen uydu verileri, sivil kullan›m amac›yla özel bir yöntemle kas›tl› olarak bozulmaktad›r.
Bu amaçla, bir tip rassal üreteç, uydu verilerinin sinyallerinin içine bozucu sinyaller göndermektedir.
Buna paralel olarak flifrelenmifl olarak gönderilen düzeltme verileri, sivil GPS al›c›lar› taraf›ndan çözülememektedir. Bu yöntem, bu nedenle uydu verilerinin kullan›m› s›ras›nda pozisyonun ± 100 metrelik bir hata pay›yla tespit edilmesine sebep olmaktad›r.
Uydu Yönlendirme Sistemi-GPS
GPS uydu yönlendirme sistemi, yaklafl›k 20.000 km yükseklikte, düzenli bir flekilde alt› yörüngeye oturtulmufl ve her 12 saatte bir dünya çevresinde bir tur atan toplam 24 uydudan oluflmaktad›r.
Bu düzen sayesinde teorik olarak dünya üzerindeki her noktan›n, en az dört uydu ile sinyal ba¤lant›s› bulunmaktad›r.
Yer Hesaplamas›
Radyo-navigasyon sistemi, her aç›ld›¤›nda uydu- lar›n sinyallerini almaya çal›fl›r.
Kesin bir yer tespiti için en az üç uydunun alg›lanmas› gerekir.
Ancak o zaman dünya üzerindeki her noktada bulunan al›c›n›n yeri hesaplanabilir.
Sinyal Trafi¤i Uydular, her milisaniyede bir yerleri ve olas› en do¤ru saat bilgisini içeren sinyaller gönderir.
Radyo-navigasyon sisteminin içindeki GPS al›c›s›, uydu verilerini al›r ve kendi olas› en do¤ru saatiyle k›yaslayarak verilerin yolda ne kadar zaman harcad›¤›n› hesaplar.
Navigasyon hesap makinas›, en az üç uydudan veri ald›¤› anda art›k arac›n yeri hesaplayabilir.
SSP 199-009
SSP 199-010
K VK 36
SSP 199/011
Radyo-navigasyon sisteminin uydu yönlendirme- si, önemli bilgiler sa¤lamas›na ra¤men, sistem k›sa süreli sinyal bozulmalar›n› dengeleyebilir.
Bunun için, seyir yönü ve yol, sadece dönme say›s› sensörü ve ABS tekerlek sensörünün dönme say›s› pals› arac›l›¤›yla hesaplan›r.
Bu anda GPS sinyalleriyle bir k›yaslama yap›lamaz ve sinyal almadaki bozulmalar süresince de pozisyon belirlemede istenen do¤ruluk düzeyi elde edilemez.
GPS sinyalleri tekrar al›n›r al›nmaz o ana kadar belirlenmifl olan yerde bir düzeltme yap›l›r.
Uydunun vericisi, radyo-navigasyon sisteminin al›c›s›n› “göremedi¤i” veya uydu sinyali bina, da¤ vs.
taraf›ndan yans›t›ld›¤› zaman veri almada bozulmalar yaflan›r.
Afla¤›daki durumlarda uyduyla ba¤lant› kesilebilir veya bozulabilir:
- Yo¤un binalar aras›nda - Vadilerde
- Tünellerde
- Kapal› otoparklarda
Bu, yerin hiç belirlenememesine veya do¤ruluk derecesi düflük flekilde belirlenmesine neden olabilir.
Uydu Sinyallerinin Bozulmas›
AU DI
SSP 199-012
Birleflik Navigasyon
Radyo-navigasyon sisteminin sistem bileflenleri, pozisyon belirlemedeki do¤ruluk düzeyini artt›r›r.
Navigasyon direksiyon cihaz›, sa¤a/sola olan sürüfl yönündeki de¤iflmeleri belirlemek için kul- lan›lan dönme aç›s› sensörünün sinyalinden ve katedilen mesafeyi belirlemek için kullan›lan ABS dönme aç›s› sensörünün pals›ndan geçilen viraj›
hesaplar (yol profili).
Her iki sensörün birlikte çal›flmas› sonucu birleflik navigasyon oluflur.
Yol profili, navigasyon direksiyon cihaz›
taraf›ndan saniyede birçok defa CD-ROM üzerinde saklanan haritalarla karfl›laflt›r›l›r.
Bu karfl›laflt›rma, “Haritayla Efllefltirme (Map Matching)” olarak adland›r›l›r.
Yer belirlemedeki do¤ruluk seviyesi, böylece flehir içinde ± 5m ve flehir d›fl›ndaki uzun ve düz yollarda veya otobanlarda ± 50 m’ya kadar artt›r›labilir.
Araç, CD-ROM üzerinde olmayan bir sokak- taysa, ekranda “OFF-ROAD” ifadesi belirir.
Bu “Haritayla Efllefltirme”, flu anda
gerçekleflemez. Bu nedenle, bu durumda sadece gidilecek nokta ile aradaki kuflbak›fl› mesafe ve yön gösterilir.
Uydu navigasyonu ve birleflik navi- gasyonun birlikte çal›flmas› sonucu araç navigasyonu ortaya ç›kar.
SSP 199-014 SSP 199-014
TP
017 GPS
75 km FM2 5 ffn
ENTER ruft die Kartendarstellung auf
- Uydu - GPs anteni ve
al›c›s›
- Navigasyon direk- siyon al›c›s›
- Dönme aç›s› sen- sörü
- ABS tekerlek sen- sörü
- Navigasyon direk- siyon cihaz›
Araç navigasyonu
= +
Uydu navigasyonu Birleflik navigasyon
Araç navigasyonu fonksiyonunun ak›fl›
1. Kumanda ve fonksiyon tufllar› kullan›larak gidilmek iste- nen yer girilir.
2. Gidilmek istenen yerin pozisyonu CD-ROM üzerindeki yol haritas› sayesinde belirlenir.
3. Navigasyon direksiyon cihaz›, al›nan uydu sinyalleri arac›l›¤›yla yaklafl›k ± 100m’lik bir do¤rulukla gerçek seyir pozisyonunu hesaplar.
4. Arac›n yeri, birleflik navigasyon ve CD-ROM üzerindeki dijital harita verileri sayesinde ± 5m do¤rulukta belirle- nir.
5. Navigasyon direksiyon cihaz›, yolu, seyir yönünü, seyir yönündeki de¤iflmeleri vb. hesaplar.
6. Sürüfl önerileri, görsel ve iflitsel ipuçlar›yla sürücüye veril- meye bafllar.
7. Katedilen yol, seyir s›ras›nda ABS dönme say›s› sensörü- nün dönme say›s› pals› ve dönme aç›s› sensöründeki yöndeki de¤iflmeler arac›l›¤›yla alg›lan›r.
8. Sistem, sürekli olarak sürüfl önerilerine uyulup uyulmad›-
¤›n› kontrol eder.
9. Sürücü önerilen rotadan saparsa, bu kendisine bildirilir.
10.Sürücü, önerilen rotada kal›rsa, gidilmek istenen noktaya olan seyir yolu yeniden hesaplan›r.
11.Arzu edilen noktaya var›ld›¤›nda bu durum, “Hedefe ulaflt›n›z” ifadesiyle onaylan›r.
START
+100m __
+5m _ _
FINISH
N
S
W O
0 2 1 4 5 0 Km TP WESTSTRASSE
017 GPS
75 km MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf
1 1023
1 2 3 4 5 6 7 8 9- + =
!
Notlar
Sistem Bileflenleri
Kumandal› Direksiyon Cihaz›
Kumandal› direksiyon cihaz›nda flu bileflenler bulunmaktad›r:
Bileflenler Fonksiyonu
Kumanda ve fonksiyon Kumanda ve fonksiyon tufllar› arac›l›¤›yla radyo, CD ve navigasy- onun çal›flt›rma tipine ba¤l› olarak farkl› fonksiyonlar kontrol edilebilir.
Renkli çok fonksiyonlu Renkli, çok fonksiyonlu ekran, dikey ve yatay olarak ayarlanabilir.
Ekran Ayr›ca, ekran gece ayd›nlatmas› moduna da geçirilebilir.
Böylece göstergelerin daha iyi okunabilmesi sa¤lan›r.
Radyo Radyo k›sm›, VW GAMMA ve 1999 model
Audi Concert tipi radyoya denktir. FM (Ultra k›sa dalga) ve AM (orta dalga) radyo sinyalleri al›nabilir.
GPS Al›c›s› GPS al›c›s›, navigasyon için kullan›lan anten arac›l›¤›yla uygun GPS uydular›ndan otomatik olarak sinyal al›r.
CD-ROM Sürücü CD-ROM sürücüsüne sadece navigasyon CD’lerinin tak›labilir. Ses CD’leri, sürücüye koyuldu¤u takdirde ç›kar›lamaz.
Dönme aç›s› sensörü Seyir yönündeki de¤iflmeler, dönme aç›s› sensörü taraf›ndan alg›lan›r.
O ana kadar kullan›lm›fl olan manyetik alanlar› çözer.
Audi navigation DISPLAY
TP FM
AS AM
RADIO / CD
+ ZOOM
INFO MODE
TONE RETURN
NAVIGATION -- TP
WESTSTRASSE
017 GPS
75 km
MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf
SSP 199-016
5 4
6 2
1
3
Navigationssystem CD Change Control
AUDIO TIM INFO
AS SCAN
FM2 1 D-Radio
Lautstärke Setup Abruch mit Einschalt
TA-Min Telefon Navigation Min GALA
Ändern Last
Ändern Stumm
NAVI
SSP 199-018
SSP 199-017
5 4
6 2
1
3
Navigationssystem
CD Change Control TIM INFO
AN
WESTSTRASSE TP
017 GPS
75 km
MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf NAVI
Dönme Aç›s› Sensörü
Dönme aç›s› sensörü, radyo-navigasyon cihaz›- n›n muhafazas›nda bulunur.
Seyir yönünde sa¤a/sola olan de¤iflmeleri alg›- lar.
Avantajlar› flunlard›r:
- Bozucu manyetik etkilere karfl› hassas de¤il- dir,
- Küçük ebat
- Yüksek do¤ruluk seviyesi - ‹nce ayar gerekmez
Araç yönünü de¤ifltirdi¤inde, dikey ekseni etra- f›nda döner.
Dönme aç›s› sensörü, bu dönmeyi alg›lar ve na- vigasyon direksiyon cihaz›na iletir.
Bu cihaz, daha sonra yöndeki de¤iflmenin aç›s›n›
hesaplar.
Direksiyon cihaz›, öne ve arkaya gidiflleri birbi- rinden ay›rdetmek için arka far anahtar›ndan bir sinyal al›r.
Bu anda, viraj çap›n› hesaplamak için katedilen mesafeye ihtiyaç vard›r. Bu bilgi, ABS dönme sa- y›s› sensörünün dönme say›s› palslar› yard›m›yla elde edilir.
SSP 199-019
V
SSP 199-020
Dönme aç›s› sensörünün fonksiyonu
Dönme aç›s› sensörünün flekli, bir ses çatal›n›
and›r›r.
Bu eleman›n her iki kolu da sal›n›m yapabilmek- tedir.
Kontak aç›ld›¤› anda, alttaki piezo elemanlara gerilim gider. Gerilim, piezo elemanlara geldi¤i anda, bunlar sal›n›m yapmaya bafllar.
Bu sal›n›mlar, her iki kola da aktar›l›r.
Arac›n yön de¤ifltirdi¤i durumlarda (viraj alma s›ras›nda) sensörün sal›n›m yapan kollar›na Coriolis kuvveti ad› verilen bir kuvvet etkir.
Bu kuvvet, arac›n dikey ekseni etraf›nda döndü¤ü dönme yönünün tersine etkir.
Böylece o an yana do¤ru sal›n›m yapmakta olan kollar›n üst taraflar› bükülür.
Kollar›n bükülmesi, üst piezo elemanlara aktar›l›r ve böylece piezo elemanda gerilim oluflur.
Bu gerilimin fliddeti, navigason direksiyon cihaz›n›n seyir yönündeki de¤iflmeyi hesapla- mas›n› sa¤lar.
Dönme ekseni
Alt piezo eleman
Sal›n›m yönü
Sal›n›m yönü
Coriolis kuvveti Seyir yönü
Sal›n›m yönü
Üst piezo eleman Sal›n›m yönü
Viraj Alma
Araç bir viraj› al›rken kollar›n üst taraflar›, Coriolis kuvveti nedeniyle, viraj boyunca bükülür.
Dönme aç›s› sensörünün üst piezo elemanlar›nda bir gerilim ortaya ç›kar.
Bu gerilimin fliddeti, seyir yönündeki de¤iflmeye ba¤l›d›r.
Örne¤in soldan sa¤a do¤ru bir virajda gerilimin iflareti de¤iflir.
Düz Seyir
Araç düz giderken Coriolis kuvveti oluflmaz.
Kollar›n üst taraflar› bükülmez ve piezo eleman- larda gerilim oluflmaz.
SSP 199-022
SSP 199-024 SSP 199-021
SSP 199-023
Dönme aç›s› sensörü, sadece yön de¤ifliminin aç›s›n› alg›lar.
Bir viraj›n çap›n› hesaplamak için arac›n hareket etmesi gerekir.
Navigasyon direksiyon cihaz›, ancak o zaman dönme aç›s› sensörü ve ABS dönme say›s› sensöründen gelen verilerle viraj›n çap›n› hesaplayabilir ve hari- tayla efllefltirme yapabilir.
ABS Tekerlek Sensörü
Yol mesafesini ölçmek için arka kasta bulunan ABS dönme say›s› sensörlerinden birinden gelen palslar kullan›l›r. Navigasyon direksiyon cihaz›, bu bilgileri ABS direksiyon cihaz›ndan al›r.
Sinyalin Gitmesinin Etkisi Navigasyon bafllat›lamaz.
Otomatik Teflhis
ABS direksiyon cihaz›yla olan ba¤lant› kontrol edilir.
Arka Far Anahtar›
Navigasyon direksiyon cihaz›, araç geri vitese tak›ld›¤›nda arka far anahtar›ndan bir sinyal al›r.
Direksiyon cihaz›, arac›n öne do¤ru mu arkaya do¤ru mu gitti¤ini böylece ay›rdedebilir.
Sinyalin Gitmesinin Etkisi
Navigasyon direksiyon cihaz›, arkaya do¤ru gidifli alg›layamaz.
Otomatik Teflhis Hata tipi: Sinyal Yok
Radyo, Telefon ve Navigasyon için Kullan›lan Tavan Anteni
Tavan anteninde (tripleks) radyo, telefon ve navi- gasyon iflletimi (GPS) için gerekli antenler birlefltirilmifltir.
Audi otomobillerde bu antenler ayr› ayr› bulun- maktad›r.
Navigasyon anteni, bu otomobillerde bagaj bölmesi kapa¤›nda; radyo al›c›s› için kullan›lan anten arka camda ve telefon için kullan›lan çubuk anten ise arka solda yan bölmede bulun- maktad›r.
Otomatik Teflhis
Hata tipi: Kesilme, boyutlara ba¤l› olarak k›sa devre
SSP 199-025
SSP 199-027 SSP 199-026
Radyo Hoparlörü
‹flitsel sürüfl önerileri, radyo hoparlörü arac›l›¤›yla verilmektedir.
Navigasyon CD-ROM’u
Navigasyon CD-ROM’u üzerinde haritalar ve iflletim yaz›l›m› bulunur.
Y›lda iki kez CD-ROM güncellemesi yap›l›r. Bu CD’ler, Volkswagen / Audi yetkili sat›c›lar›ndan temin edilebilir.
Servis
Özel bir CD-ROM ile radyo-navigasyon cihaz›n›n iflletim k›sm›ndaki yaz›l›m kullan›c›n›n istedi¤i hale getirilebilir.
Örne¤in: harita renkleri, menüler ve ekran içerikleri.
Bu durumda müflteri temsilcisi, uyarlaman›n kap- sam› ve izlenmesi gereken yöntem aç›s›ndan sizi bilgilendirecektir.
SSP 199-028
SSP 199-029
TELE ATLAS
DEUTSCHLAND PLUS
1998 - I
SSP 199-027
ABS Tekerlek sensörü G46
ABS Direksiyon cihaz› J104
Tavan anteni R52 - Navigasyon, - Radyo ve - Telefon için
Arka far anahtar› F4
Teflhis soketi T16
Audi navigation DISPLAY
TP FM
AS AM
RADIO / CD
+ ZOOM
INFO MODE
TONERETURN NAVIGATION -- TP WESTSTRASSE
017 GPS
75 km MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf
2 1
3
Navigationssystem CD Change Control
AUDIO TIM INFO
AS SCAN
5 4
6 TP WESTSTRASSE
017 GPS
75 km MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf NAVI
SSP 199-030
Radyo-navigasyon Cihaz›
Radyo CD-ROM sürücü Navigasyon
CD-ROM’u
Navigasyon Kontrol ünitesi
GPS Al›c›s› Dönme Aç›s›
Sensörü G208
Ekran ve
Kumanda/Fonksiyon Tufllar›
DIfiARI
‹ÇER‹
Bölüm 2
VW ve Audi Radyo-Navigasyon Sistemlerinin Çal›flt›rmas› ve Fonksiyonu
‹lerleyen sayfalarda VW Radyo-Navigasyon Sisteminin ve Audi Navigasyon Sistemi Plus’un çal›flt›rmas› ve fonksiyonlar› tan›t›lmaktad›r.
Ayr›ca otomatik teflhis, test olanaklar› ve servis hakk›nda da bilgiler bulacaks›n›z.
Her iki sistem aras›ndaki farklar üzerine h›zl› bir fikir sahibi olmak istiyorsan›z, lütfen VW ve Audi Radyo-Navigasyon Sistemleri Aras›ndaki Farklar bafll›kl› konuyu aç›n›z.
‹çerik
En önemli yenilikler. . . Sayfa 23 VW Radyo-Navigasyon Sisteminin
Çal›flt›rmas› ve fonksiyonu . . . Sayfa 24 Audi Navigasyon Sistemi Plus’un
Çal›flt›rmas› ve fonksiyonu . . . Sayfa 32 VW ve Audi aras›ndaki farklar. . . Sayfa 38 VW/Audi radyo-navigasyon sistemindeki
Ba¤lant› olanaklar› . . . Sayfa 39 Servis . . . Sayfa 40
SSP 199-031
5 4
6 2
1
3
Navigationssystem CD Change Control
AUDIO TIM INFO
AS SCAN
Audi navigation DISPLAY
TP FM
AS AM
RADIO / CD
+ ZOOM
INFO MODE
TONE RETURN NAVIGATION
-- Zieleingabe ist aktiv
ffn
NDR 2 BFBS 1 D-Radio
BASTIAN ffn 184,6 MHz
FM2 TP
2 1
3
Navigationssystem CD Change Control
AUDIO TIM INFO
AS SCAN
5 4
6
Zieleingabe ist aktiv
ffn
NDR 2 BFBS 1 D-Radio
BASTIAN ffn 184,6 MHz
FM2 TP
NAVI
SSP 199-032
Audi navigation DISPLAY
TP FM
AS AM
RADIO / CD
+ ZOOM
INFO MODE
TONE RETURN NAVIGATION
-- TP
WESTSTRASSE
017 GPS
75 km
MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf
2 1
3
Navigationssystem CD Change Control
AUDIO TIM INFO
AS SCAN
5 4
6
TP WESTSTRASSE
017 GPS
75 km
MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf
NAVI
Genel olarak en önemli yenilikler Radyo ve navigasyon bileflenlerine menü kontrollü kumanda olana¤›
Radyo fonksiyonlar›:
Trafik Haf›zas› (TIM)
Otomatik olarak haf›zaya kaydedilmifl olan trafik yay›nlar›n›n ça¤r›lmas›na ve flematik gösterim fonksiyonunun harkete geçirilmesine yarayan TIM fonksiyonu.
Audi Navigasyon Sistemi Plus’da Trafik Haf›zas› fonksiyonu, TP tufluy- la harekete geçirilir.
Navigasyon fonksiyonlar›:
Bayrak Tuflu
Örne¤in seyir s›ras›ndaki gerçek araç pozis- yonun haf›zaya kaydedilmesine yarar.
Trafik s›k›fl›kl›¤›,
alternatif rota belirleme fonksiyonu tuflu
Yak›n çevredeki alternatif rotalar›n seçilebil- mesine yarar.
Radyo-navigasyon cihaz›n›n yeni çal›flt›rma yöntemi sayesinde ço¤u fonksiyona iki dü¤meyle fonksiyon menüsünde gezerek kumanda etmek mümkündür.
TP TIM
Zieleingabe ist akt
ffn
NDR 2 BFBS 1 D-Radio
FM2
2 1
3
Navigationssystem
TIM INFO
AS SCAN
Otomatik olarak haf›zaya kaydedilmifl olan trafik yay›nlar›n›n ça¤r›lmas›na yarayan TIM tuflu
En fazla 4 dakikal›k 9 adet trafik yay›n› haf›zaya
al›nabilir. Cihaz çal›flt›¤›nda, ayarlanm›fl olan trafik yay›n vericisinden (TP-Trafik Program›) gelen tüm trafik yay›nlar›
flekle dönüfltürülür. Cihaz çal›flmad›¤› s›rada, TIM tufluna (2 saniyeden fazla süre) bas›ld›¤› takdirde flematik gösterim modu 24 saat aktif kal›r.
Her iki durumda da yay›nlar, TIM tufluna bas›lmas› suretiyle al›nabilmek- tedir. Ok tufluna bas›lmas› suretiyle bu yay›n, istenen s›rada bafllat›labilir.
TIM tufluna tekrar bas›ld›¤› anda yay›n kesilir.
Sol Ayar Dü¤mesi
- Dü¤meye basma - Açma/Kapama Dü¤meyi döndürme - Ses fliddeti ayar›
Scan Tuflu
- Radyo çal›flt›rma s›ras›nda bu tufla bas›larak haf›zadaki tüm kanallardan k›sa süreli yay›n al›n›r. Herhangi bir kanalda kalmak için o kanala geldi¤inizde bu tufla bir daha basmak gerekir.
- Ses CD’si çal›flt›rma s›ras›nda bu tufla bas›ld›¤›nda CD üzerindeki tüm flark›lar k›sa bir süre çalar. Herhangi bir parçada kalmak için bu tufla bir daha basman›z gerekir.
AS/CD-Mix Tuflu
- Radyo çal›flt›rma s›ras›nda bu tuflla 6 en güçlü verici haf›zaya al›n›r. Vericiler,
ayarlanan bölgede–TP, FM veya AM kanal tufllar› ile seçilir. Verici yerlerinin yerlefltirilme- si son olarak FM2, AM2 ve TP2 düzlem- lerinde otomatik olarak yap›l›r.
- Audi CD çal›flt›rma s›ras›nda bu tufla bas›larak kanallar aras›nda rassal olarak gezinilebilir.
CD de¤ifltirici aç›kken, bu tufla bas›ld›¤›nda ses CD’si üzerindeki parçalar rastgele çal›n›r.
-
Ok tuflu - Radyo
çal›flt›rma s›ras›nda bu oka bas›lmas› suretiyle ilgili yöndeki verici arama ifllemi bafllat›l›r.
SSP 199-033
tiv
BASTIAN ffn 184,6 MHz
TP
5 4
6 CD Change Control
AUDIO
Çok fonksiyonlu ekran
- Yatay ve dikey yönde hareket edebilir.
Gece ekran›na dönme tuflu
Farlar›n aç›l›p kapat›lmas›yla birlikte ekran tipi gündüz ve gece gösterimi aras›nda otomatik olarak de¤iflir.
Bu tufla basarak her defas›nda farkl› bir ekran tipi seçe- bilirsiniz.
Bu tuflun alt›nda bulunan bir fotosel, ekran›n ayd›nl›¤›n›
ayarlar.
Alarm Diyodu
Dört haneli kodu girdikten sonra konta¤› çekti¤inizde bu diyot yanar.
Tuflu
- Bir sonraki veya ana menüyü ça¤›rmak için kullan›l›r.
Sa¤ ayar dü¤mesi
- döndürme: Menü alanlar›n›n seçimi ve Ayar ölçeklerinin de¤ifltirilmesi - basma: Menü alanlar›n›n onaylanmas›
NOTA Tuflu
Bas ve tizin, ses alanlar›n›n ve ses fliddeti ayar menüsünün (açma esnas›ndaki ses fliddeti, trafik yay›nlar›, telefon, navi- gasyon ve GALA için gerekli temel ayarlar) ayarlar› için kul- lan›lan Nota menüsünün ça¤r›lmas›na yarar.
AUDIO Tuflu
Temel ses menülerini ça¤›rmak için kullan›l›r.
Ses kaynaklar›n›n (Ses CD’si (CD De¤ifltirici),; TP1 ve TP2 trafik yay›nlar›, FM1 ve FM2 ultra k›sa dalga yay›nlar, MW1 ve MW2 orta dalga yay›nlar, LW1 ve LW2 uzun dalga yay›nlar, di¤er AUX ses kaynaklar›) seçimi ve radyonun kapat›lmas› için kullan›l›r.
1-6 aras›ndaki kanal tufllar›
- Radyo çal›flt›rma s›ras›nda her tuflla, 1 ve 2 no’lu haf›za düzlemlerindeki alt› TP, FM, AM böl- gesinin herbirinden birer vericiye ulafl›labilir.
Bir vericinin haf›zaya al›nmas›: Ok tufluyla verici seçilir. Haf›zaya almak için kanal kesilinceye ve bir uyar› sesi gelinceye kadar kanal tufllar›ndan birine bas›l›r. Bir vericiyi ça¤›rmak için ilgili tufla k›sa bir süre bas›l›r.
- Ses CD’si çal›flt›rma s›ras›nda bu tufla bas›larak kartufla konmufl olan CD’ler aras›ndan seçim yap›l›r. 1-6 aras›ndaki tufllar, ilgili CD haznesini ifade eder.
Radyo k›sm›n›n otomatik teflhisi
Radyo k›sm›n›n flifresi 56 ‘d›r.
fiu fonksiyonlar seçilebilir:
Navigasyon cihazlar› versiyon sorgulamas›
01- Radyo cihazlar› versiyon sorgulamas›
02- Hata haf›zas› sorgulamas›
03- Son kontrol teflhisi
05- Hata haf›zas›n›n silinmesi 06- Yay›n› sona erdirme
07- Radyo fonksiyonunun kodlanmas›
08- Ölçüm blo¤unu okuma
02 - Hata haf›zas›n›n sorgulanmas›
Otomatik teflhisle, radyo-navigasyon sistemindeki hatalar hata haf›zas›na kaydedilir.
Bu hatalar, V.A.G 1551/52’nin veya VAS 5051 teflhis sisteminin ekran›nda gösterilebilir.
V.A.G 1551
1 2 3
C O Q 4 5 6 7 8 9 PRINT
HELP
V.A.G EIGENDIAGNOSE 1. SCHNELLE DATENÜBERTRAGUNG
HELP
SSP 199-034
VAS 5051
Hatan›n nedeni Hatan›n bildirilme flekli Olas› Etkisi
Bord gerilimi KI.30 Sinyal çok düflük Kötü çal›flma veya çal›flmama
-D- kontak anahtar›nda S-temas› Kesilme Kontak kapat›ld›ktan ve tekrar aç›ld›ktan sonra otomatik olarak aç›lmama
Ön hoparlör Kesilme/K›sa devre Hoparlör çal›flmaz
Arka hoparlör Kesilme/K›sa devre Hoparlör çal›flmaz
Kumanda eleman› ve radyo ekran›
kaybolur
‹letiflim yok Ekrandaki gösterge anormal CD de¤ifltiriciyle ba¤lant› ‹letiflim yok CD de¤ifltirici anormal
Radyo anteni Kesilme/K›sa devre Sinyal al›m› kötü veya hiç yok
Kumanda cihaz› Yanl›fl flifrelenmifl Radyo fonksiyonlar› veya ses
anormal
Kumanda cihaz› Ar›zal› Radyo çal›flt›r›lamaz
Tamir ifllemleri, teknik de¤ifliklikler s›ras›nda gerçeklefltirilir.
Bu nedenle, otomatik teflhisi yapabilmek için araca özel atölye el
03 - Son kontrol teflhisi
Son kontrol teflhisi sayesinde hoparlörler ve kuman- da tablosundaki ekran test edilir.
Bu esnada tüm hoparlörlerin fonksiyonu bir test sesi arac›l›¤›yla ayn› anda test edilir.
Kumanda tablosundaki ekranda “DISPLAY TEST”
(EKRAN TEST‹) yaz›s› belirir. Gösterge, bu s›rada 4 saniyede bir normal ve ters ekran görünümü aras›nda de¤iflir (beyaz, siyah olur ve tersi).
07- Radyo fonksiyonunun kodlanmas›
fiu fonksiyonlar kodlanabilir:
- Araç tipine göre ses uyumu - Hoparlör say›s›
- DSP ses sistemi - CD de¤ifltirici Kod numaras› afla¤›daki gibi olabilir:
01 Ses uyumu kodu
4 Hoparlör say›s› (kanallar) 2 DSP ses sisteminin kodu
7 CD de¤ifltirici, ikili gösterim ve aktif tavan anteni kodu
08 - Ölçüm blo¤unu okuma
Radyo-navigasyon cihaz›n›n çal›flt›r›labilmesi için gerekli bafllang›ç sinyalleri ve gerilimler, otomatik teflhis taraf›ndan sürekli gözlemlenir.
Hatalar› aramak için ölçüm bloklar›ndaki bafllang›ç sinyalleri gösterilebilir.
Örnek:
001 Ölçüm Blo¤u 1 GALA sinyali
2 Volt cinsinden besleme gerilimi
H›zl› Veri Aktar›m› Q
03- Son kontrol teflhisi
H›zl› Veri Aktar›m› Q
07- Radyo fonk. kodlanmas›
H›zl› Veri Aktar›m› Q
08- Ölçüm blo¤unu okuma
WESTSTR
017
GPS
75 km
MITTELST
FM2 5 ffn
ENTER ruft die Kartenda
2 1
3
Navigationssystem
TIM INFO
AS SCAN
INFO tuflu
Gidilecek tüm adreslerin ekranda gösterilmesini sa¤lar:
- o anda bulunulan yer - o an gidilmekte olan yer - tahmini kalan süre ekranda gösterilir.
En son kullan›lan dilin tekrar kullan›lmas›n› sa¤lar.
Sol Ayar Dü¤mesi
- Dü¤meye basma - Açma/Kapama Dü¤meyi döndürme - Ses fliddeti ayar›
O anki seyir pozisyonunun haf›zaya al›nmas›n› sa¤layan tufl - Arac›n pozisyonu, “Hedef bayra¤›” fleklinde ifade edilir.
Seyir s›ras›nda örne¤in ilginç bir manzaray› incelemek istediniz. Bu pozisyonu, bu tufla basarak hedef bayra¤› olarak haf›zaya alabilirsiniz.
Daha sonra bu hedef bayra¤›n› gidilecek yeri girmek için kullanabilirsiniz.
Böylece manzaran›n yerini basitçe ve tekrar aramadan bulabilirsiniz.
Bu tufla bas›larak her defas›nda tek bir hedef bayra¤› haf›zaya al›nabilir.
Bu tufla tekrar bast›¤›n›zda yeni “hedef bayra¤›” art›k eskisinin üzerine kaydedilir.
Navigasyon CD- ROM’unun koyuldu¤u bölme
CD ç›kartma tuflu
SSP 199-037
TP
ASSE
RASSE arstellung auf
5 4
6 CD Change Control
AUDIO
Çok fonksiyonlu ekran
- Yatay ve dikey yönde hareket edebilir.
Gece ekran›na dönme tuflu
Farlar›n aç›l›p kapat›lmas›yla birlikte ekran tipi gündüz ve gece gösterimi aras›nda otomatik olarak de¤iflir.
Bu tufla basarak her defas›nda farkl› bir ekran tipi seçebilirsiniz.
Bu tuflun alt›nda bulunan bir fotosel, ekran›n ayd›nl›¤›n›
ayarlar.
Alarm Diyodu
Dört haneli kodu girdikten sonra konta¤› çekti¤inizde bu diyot yanar.
NAVI Tuflu
Navigasyonun ana menüleri- ni ça¤›rmaya yarar:
- Gidilecek yerin girilmesi - Rota seçenekleri
- Gidilecek yer k›lavuzunun çal›flt›r›lmas›
- Hedef haf›zas›
- Ayarlar
- Geceyi geçirme - Yeme ve içme - Turistik bilgiler için MERIAN izci k›lavuzu
Tuflu
- Bir sonraki veya ana menüyü ça¤›rmak için kullan›l›r.
Sa¤ ayar dü¤mesi
- döndürme - Menü alanlar›n›n seçimi ve ayar ölçeklerinin de¤ifltirilmesi
- basma - Menü alanlar›n›n onaylanmas›
Trafik s›k›fl›kl›¤› fonksiyonunu ça¤›rmaya yarayan tufl
Bu fonksiyon yard›m›yla trafik s›k›fl›kl›¤›ndan yan yol- larla kaçabilirsiniz.
Menü sayesinde bu yan yolar›n k›sa m›, orta uzunluk- ta m› yoksa uzun mu olmas› gerekti¤ini girebilirsiniz.
Navigasyon k›sm›n›n otomatik teflhisi
Navigasyon k›sm›n›n flifresi 37‘dir.
fiu fonksiyonlar seçilebilir:
Navigasyon cihazlar› versiyon sorgulamas›
01- Navigasyon cihazlar› versiyon sorgulamas›
02- Hata haf›zas› sorgulamas›
03- Son kontrol teflhisi
05- Hata haf›zas›n›n silinmesi 06- Yay›n› sona erdirme
08- Radyo fonksiyonunun kodlanmas›
10- Uyarlama
02- Hata haf›zas›n›n sorgulanmas›
Otomatik teflhisle, radyo-navigasyon sistemindeki hatalar hata haf›zas›na kaydedilir.
Bu hatalar, V.A.G 1551/52’nin veya VAS 5051 teflhis sisteminin ekran›nda gösterilebilir.
Tamir ifllemleri, teknik de¤ifliklikler s›ras›nda gerçeklefltirilir.
Bu nedenle, otomatik teflhisi yapabilmek için araca özel atölye el kitaplar›na bak›n›z.
Hatan›n nedeni Hatan›n bildirilme flekli Olas› Etkisi
Bord gerilimi KI.30 Sinyal çok düflük Kötü çal›flma veya çal›flmama
Kumanda eleman› ve radyo ekran› kay- bolur
‹letiflim yok Ekrandaki gösterge anormal
Navigasyon (GPS) anteni –R50/R52 Plus’a ba¤l› olarak Kesilme/K›sa devre, Kütleye ba¤l› olarak k›sa devre
Navigasyon fonksiyonu (yer belirleme) anormal
ABS kumanda cihaz› ba¤lant›s› Sinyal yok Navigasyon anormal
Veri aktar›m› bilgisi Sinyal yok DSP fonksiyonu anormal
Kumanda cihaz› Ar›zal› Navigasyon yap›lamaz
V.A.G 1551
1 2 3
C O Q 4 5 6 7 8 9 PRINT
HELP
V.A.G EIGENDIAGNOSE 1. SCHNELLE DATENÜBERTRAGUNG
HELP
SSP 199-034
VAS 5051
03 - Son kontrol teflhisi
Son kontrol teflhisi sayesinde hoparlörler ve kuman- da tablosundaki ikili ekran›n çal›fl›p çal›flmad›¤› test edilir.
Kumanda tablosundaki ekranda “DISPLAY TEST”
(EKRAN TEST‹) yaz›s› belirir. Gösterge, bu s›rada 4 saniyede bir normal ve ters ekran görünümü aras›nda de¤iflir (beyaz, siyah olur ve tersi).
08 - Ölçüm blo¤unu okuma
Radyo-navigasyon cihaz›n›n çal›flt›r›labilmesi için gerekli bafllang›ç sinyalleri ve gerilimler, otomatik teflhis taraf›ndan sürekli gözlemlenir.
Hatalar› aramak için ölçüm bloklar›ndaki bafllang›ç sinyalleri gösterilebilir.
Örnek:
001 Ölçüm Blo¤u 1 GALA sinyali
2 Volt cinsinden besleme gerilimi 3 % cinsinden ayd›nlatmadaki düflüfl 4 S-temas› aç›k veya kapal›
10 - Uyarlama
Navigasyon sistemi, katedilen yolun ve baflka mesafelerin hesaplanmas› için lastik çevresini ve ABS dönme say›s› sensörünün palslar›n› da kullan›r.
Uyarlama fonkisyonuyla flu de¤iflimler haf›zaya al›nabilir:
- Lastik ebat›ndaki de¤iflmeler
- ABS dönme say›s› sensörünün pals say›s›ndaki de¤iflmeler
En do¤ru ifllem ad›mlar› için lütfen atölye el kitab›na bak›n›z.
H›zl› Veri Aktar›m› Q 03- Son kontrol teflhisi
H›zl› Veri Aktar›m› Q
08- Ölçüm blo¤unu okuma
H›zl› Veri Aktar›m› Q
10- Uyarlama
Radyo k›sm›n›n çal›flt›r›lmas›
Audi navigation
DISPLAY
TP FM
AS AM
RADIO / CD
FM2 1 D-Ra
Lautstärke Setup Einschalt
TA-Min Telefon
Navigation Min GALA
Ok Tufllar›
- Radyo çal›flt›rma: Verici haf›zas› seçimi.
> tufluna 2 saniyeden daha fazla bas›ld›¤›nda ayarlanm›fl olan verici seçilmifl olur
- CD çal›flt›rma: de¤ifltiricideki CD’lerin seçimi - TIM yay›n›: TIM haf›zas›nda gezinme
TP (Trafik Program›)
- K›sa süreyle basarak trafik yay›n›na haz›rl›k ayar› yap›l›r
- Tekrar bas›ld›¤›nda haf›zaya kaydedilen TIM trafik yay›nlar› sürücüye iletilir.
- 2 saniyeden fazla bas›ld›¤›nda, trafik yay›n›na haz›rl›k ifllemi iptal edilir
FM (Frekans Modülasyonu)
- Ultra k›sa dalga bölgesinin ça¤r›lmas›, sürekli basarak FM1 ve FM2 aras›nda seçim yapma
Sol Ayar Dü¤mesi
- Dü¤meye basma - Açma/Kapama ve Ses fliddeti ayar›
- Dü¤meyi döndürme - RNS aç›l›r/kapan›r
AS (Autostore)
Autostore fonksiyonu: sinyal alma bölgesindeki en güçlü alt› FM ve AM kanal›n›n 2 no’lu haf›za düzlemlerine kaydedilmesi
- k›sa basma – Autostore düzlemini ça¤›rma ve ç›kma - uzun basma – Autostore aramas› yapma
AM (Genlik Modülasyonu)
- Orta dalga bölgesinin ça¤r›lmas›, sürekli basarak AM1 ve AM2 aras›nda seçim yapma
Radio/CD
- Radyo ve CD çal›flt›rma aras›nda seçim yapma Ok Tufllar›
- Radyo çal›flt›rma: otmatik verici arama.
- Manuel araman›n her iki tufla ayn› anda bas›lmas›yla bafllat›lmas›
- CD çal›flt›rma: k›sa süreyle basma – fiark›
de¤ifltirme, uzun süreyle basma – duyulabilir flekilde geri ve ileri sarma
+
ZOOM
INFO MODE
TONE RETURN NAVIGATION
io --
Abruch mit Ändern Last
Ändern Stumm
SSP 199-041
Gece ekran›na dönme tuflu
Farlar›n aç›l›p kapat›lmas›yla birlikte ekran tipi gündüz ve gece gösterimi aras›nda otomatik olarak de¤iflir.
Bu tufla basarak her defas›nda farkl› bir ekran tipi seçebilirsiniz.
Bu tuflun alt›nda bulunan bir fotosel, ekran›n ayd›nl›¤›n› ayarlar.
MODE Tuflu
- Özel fonksiyonlar›n (RDS, Video, Audio, TV yay›nlar›) ayar›
Sa¤ ayar dü¤mesi
- Dü¤meyi döndürme - Menü alanlar›n›n seçimi
- Dü¤meye basma - Menü alanlar›n›n onay- lanmas›
RETURN Tuflu
- Bir sonraki veya ana menüyü ça¤›rmak için kullan›l›r.
TONE Tuflu
- Bas, tiz, balans ayar›
- Ses fliddeti ayar menüsünün (açma
esnas›ndaki ses fliddeti, trafik yay›nlar›, tele- fon, navigasyon ve GALA için gerekli temel ayarlar) ça¤r›lmas›
Çok fonksiyonlu ekran
- Yatay ve dikey yönde hareket edebilir.
Audi otomatik teflhisi, ayn›
VW otomatik teflhisi gibi yap›l›r.
Navigasyon k›sm›n›n çal›flt›r›lmas›
Audi navigation DISPLAY
TP FM
AS AM
RADIO / CD
FM1 AS 3
13
ALTMÜHLTAL INGO
5km ...GPS
Gece ekran›na dönme tuflu
Farlar›n aç›l›p kapat›lmas›yla birlikte ekran tipi gündüz ve gece gösterimi aras›nda otomatik olarak de¤iflir.
Bu tufla basarak her defas›nda farkl› bir ekran tipi seçebilirsiniz.
Bu tuflun alt›nda bulunan bir fotosel, ekran›n ayd›nl›¤›n› ayarlar.
Sol Ayar Dü¤mesi
- Dü¤meye basma: Açma/Kapama ve Ses fliddeti ayar›
- Dü¤meyi döndürme: RNS aç›l›r/kapan›r
Çok fonksiyonlu ekran
- Yatay ve dikey yönde hareket edebilir.
Audi otomatik teflhisi, ayn› VW otomatik teflhisi gibi yap›l›r.
CD ç›kartma tuflu
SSP 199-042
+
ZOOM
INFO MODE
TONE RETURN NAVIGATION
--
BAYERN 3
299
N
300 TADT
9
93
Navigasyon CD- ROM’unun koyuldu¤u bölme
O anki seyir pozisyonunun haf›zaya al›nmas›n›
sa¤layan tufl
- Arac›n pozisyonu, “Hedef bayra¤›” fleklinde ifade edilir.
Seyir s›ras›nda örne¤in ilginç bir manzaray› incelemek istedi- niz. Bu pozisyonu, bu tufla basarak hedef bayra¤› olarak haf›zaya alabilirsiniz.
Daha sonra bu hedef bayra¤›n› gidilecek yeri girmek için kul- lanabilirsiniz.
Böylece manzaran›n yerini basitçe ve tekrar aramadan bula- bilirsiniz.
Bu tufla bas›larak her defas›nda tek bir hedef bayra¤› haf›zaya al›nabilir.
Bu tufla tekrar bast›¤›n›zda yeni “hedef bayra¤›”
art›k eskisinin üzerine kaydedilir.
Hedef bayra¤›n› navigasyonun ana menülerini ça¤›rarak her zaman hedef haf›zas›nda saklaya- bilirsiniz.
ZOOM Tuflu
- Haritay› yak›nlaflt›rma/uzaklaflt›rma ölçe¤inin seçimi
Trafik s›k›fl›kl›¤› fonksiyonunu ça¤›rmaya yarayan tufl
Bu fonksiyon yard›m›yla trafik s›k›fl›kl›¤›ndan yan yol- larla kaçabilirsiniz.
Menü sayesinde bu yan yolar›n k›sa m›, orta uzun- lukta m› yoksa uzun mu olmas› gerekti¤ini gire- bilirsiniz.
INFO Tuflu
- En son iflitsel yay›n›n tekrarlanmas› ve o an bulunulan yer ile hedefin gösterilmesi
Sa¤ ayar dü¤mesi
- Dü¤meyi döndürme: Menü alanlar›n›n seçimi - Dü¤meye basma: Menü alanlar›n›n onaylanmas›
NAVIGATION Tuflu
- Navigasyon moduna geçifl
SSP 199-043 Audi navigation
DISPLAY
TP FM
AS AM
RADIO / CD
+
ZOOM
INFO MODE
TONE RETURN NAVIGATION
P : A2 -- CHAN: 2
Audi Navigasyon Sistemi Plus TV al›c›s›n›n çal›flt›r›lmas›
Audi navigasyon sistemi Plus, bir TV al›c›s›yla donat›lm›flt›r.
Bu al›c›, Audi navigasyon sistemi Plus üzerindeki kumanda elemanlar›yla çal›flt›r›l›r.
Çok fonksiyonlu ekran, monitör görevini görür.
Program seçim tufllar›
- Otomatik program haf›zas›ndaki (A1’den A8’e kadar olan haf›za yerleri) ve manuel program haf›zas›ndaki (M1’den M8’e kadar olan haf›za yerleri) programlar aras›nda seçim yapmak için kullan›l›r.
- Ekran›n sol üstünde haf›za yeri ve seçilen program gösterilir.
MODE Tuflu
- Menü ayarlar›n› ça¤›r›r - TV fonksiyonuna geçmek
için TV/Video menü alan›na bir defa daha bas›n›z
- Video cihaz› ba¤l›ysa, MODE tufluna bir daha bas›larak Video moduna geçilir
Kanal seçim tufllar›
- Kanal seçimi yapmaya yarar
- Ekran›n sol üstünde haf›za yeri ve seçilen kanal gösterilir.
RETURN Tuflu Program haf›za yerinin, kanal›n ve verici frekans›n›n görüntülenmesini sa¤lar
AS Autostore Tuflu
Bas›lmas›yla birlikte en güçlü sekiz TV vericisi haf›zaya al›n›r ve otomatik olarak A1 ile A8 aras›ndaki haf›zalara kaydedilir.
Güvenlik nedeniyle seyir s›ras›nda ekran karar›r.
Ses ise aktif kal›r.
Ayar Dü¤mesi
Afla¤›daki menüleri ça¤›rmaya yarar:
- SCREEN (Ayd›nl›k fliddeti, Kontrast ve Renk) - MEM-SETUP (Vericilerin M1 ile M8 aras›ndaki
haf›zalara manuel olarak kaydedilmesi) - TV-STANDARD (ülkelere özel TV ve PAL vb.
gibi Video standartlar›n›n ayarlanmas›) - VIDEOTEXT (Videotext sayfalar›n›n ça¤r›lmas›)
Audi Navigasyon Sistemi Plus TV fonksiyonunun test edilmesi
TV antenleri, A6 Sedan modelinde arka camda, A6 Avanat modelinde ise her iki arka camda bulunur.
TV al›c›s›, dört TV anten güçlendiricisi ve dört TV anteni de otomatik teflhis taraf›ndan alg›lanmamaktad›r.
Yine de bir TV fonksiyon testi yap›labilir.
Fonksiyon testi
TV fonksiyonunu aç›n›z ve güçlü sinyal alan bir verici seçiniz.
Test yüzeyi, flu ad›mlarla ça¤r›labilir.
- AM ve TONE tufllar›na ayn› anda bas›n›z, veya
- Vieotext fonksiyonunu aç›n›z ve 947 no’lu tabloyu ça¤›r›n›z.
Sa¤ ayar dü¤mesini döndürerek seçilmifl olan herbir antenin güçlendiricisinin sinyal alma kuv- veti (gerilim beslemesi) aç›labilir veya kapat›labi- lir.
Antenin sinyal alma kuvveti kapal›yken ekran›n çok kötü görünmesi gerekir.
Herbir antenin gerilim beslemesinin aç›labilmesi ve kapat›labilmesi olana¤› sayesinde ilgili anten güçlendiricisi de test edilebilmektedir.
Ekranda afla¤›daki bilgiler görünür:
Anten test yüzeyi
1- nolu anten ve ON ve OFF fonksiyonu 2- nolu anten ve ON ve OFF fonksiyonu 3- nolu anten ve ON ve OFF fonksiyonu 4- nolu anten ve ON ve OFF fonksiyonu
Bir antenin sinyal alma kuvvetinin kapat›lmas› s›- ras›nda görüntü kalitesi düflmüyorsa, anten kab- losunda bir sorun veya anten güçlendirici ar›zal›
olabilir.
Güçlendirici taraf›ndaki efl eksenli iç iletkenin ge- rilimini ölçmek suretiyle sorunun nedeni buluna- bilir.
Gerilim yoksa, anten kablosu k›r›lm›fl demektir.
SSP 199-044 Audi navigation
DISPLAY
TP FM
AS AM
RADIO / CD
+ ZOOM
INFO MODE
TONE RETURN NAVIGATION
--
ANT 1 - - - ON ANT 1 - - - . . OF ANT - - 2 - - - - ON ANT - - 2 - - - - . . OF ANT - - - - 3 - - ON ANT - - - - 3 - - . . OF ANT - - - - 4 ON ANT - - - - 4 . . OF
3 4 5 2 ANT - CRTL
1
Tamir ifllemleri, teknik de¤ifliklikler s›ras›nda gerçeklefltirilir.
Bu nedenle, otomatik teflhisi yapabilmek için araca özel atölye el kitaplar›na bak›n›z.
Vw ve Audi Radyo-Navigasyon Sistemleri Aras›ndaki Farklar
AUDI cihaz›, afla¤›daki noktalarda VW cihaz›ndan ayr›l›r:
◆ Ön lambalar, araç tipine göre de¤ifliklik gösterir.
◆ Kumanda elemanlar›n›n dizilifli ve fonksiyonu.
◆ TIM tuflu yoktur; TIM fonksiyonu, TP tufluna iki kez bas›larak aktif hale gelir.
◆ SCAN fonksiyonu bulunmaz.
◆ Radyo ve CD çal›flt›rma aras›ndaki geçifl bir tuflla sa¤lan›r.
◆ Haf›zaya al›nm›fl olan vericilerin seçimi, program seçimi için kullan›lan tufllarla yap›l›r.
◆ Haritay› yak›nlaflt›rmak/uzaklaflt›rmak için bir tufl yoktur.
VW radyo-navigasyon sisteminde bu ifllem, harita alt menüsündeki ZOOMEN menü noktas›n›n seçilmesiyle gerçeklefltirilir.
◆ CD ç›kartma ifllemi, navigasyon ana menüsündeki bir menü noktas›yla gerçeklefltirilir.
VW radyo-navigasyon sisteminde ise bir tufla basarak gerçeklefltirilir.
◆ Audi navigasyon sistemi Plus’da TV al›c›s› sistemle entegredir. Sol bagaj bölmesine yerlefltirilmifltir.
TV antenleri Sedan modelinde arka camda, Avant modelinde ise her iki arka camda bulunur.
SSP 199-045 TP
WESTSTRASSE
017 GPS
75 km
MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf
5 4
6 2
1
3
Navigationssystem CD Change Control
AUDIO TIM INFO
AS SCAN
NAVI
SSP 199-046
Audi navigation DISPLAY
TP FM
AS AM
RADIO / CD
+ ZOOM
INFO MODE
TONE RETURN NAVIGATION
--
FM1AS 3 BAYERN 3
299
13
16N 300 ALTMÜHLTAL INGOLSTADT
9
93
5km GPS...
Audi navigation DISPLAY
TP FM
AS AM
RADIO / CD
+ ZOOM
INFO MODE
TONE RETURN NAVIGATION
-- TP
WESTSTRASSE
017 GPS
75 km
MITTELSTRASSE FM2 5 ffn
ENTER ruft die Kartendarstellung auf
5 4
6 2
1
3
Navigationssystem CD Change Control
AUDIO TIM INFO
AS SCAN
FM2 1 D-Radio
Lautstärke Setup Abruch mit Einschalt
TA-Min Telefon Navigation Min GALA
Ändern Last
Ändern Stumm
VW/Audi’deki ba¤lant› olanaklar›
Cihaz›n arka taraf›nda flunlar için ba¤lant› yer- leri mevcuttur:- 6 katl› Ses CD De¤ifltirici
- NOKIA veya BOSE DSP (Dijital Ses Paketi) - FUBA (AUDI) TV al›c›s›
- Video kay›t cihaz› (AUDI) - Telefon yay›n›
Audi navigasyon sistemi Plus’da TV al›c›s› sistemle entegredir.
Sol bagaj bölmesine yerlefltiril- mifltir.
CD de¤ifltirici
TV al›c›s› ve/veya Video cihaz› (flimdilik
sadece Audi’de)
Telefon konuflmas›n›n hoparlörler üzerinden
verilmesi Dijital Ses
Paketi DSP
SSP 199-049
AUDIO NAVI
4 5 6 1
2 3
CD Cange Control TIM INFO
AB SCAN
Navigationssystem
Servis
VW/AUDI radyo-navigasyon sisteminin ç›kart›lmas›
Radyo-navigasyon cihaz›, 4 noktadan muhafazas›na vidalanm›flt›r.
Cihaz, dört adet çengel biçimli sökme aleti 3344A ile yerinden sökülür. Çengeller, dört aç›kl›¤a yerlefltirilir. Art›k radyo-navigasyon cihaz› çengellerden çekilerek muhafazas›ndan ç›akrt›labilir.
Oluflabilecek hasarlardan kaç›nmak için cihaz› yerine yerlefltirirken çok fonksiyonlu ekrana veya tufllara bas›nç uygulanmamal›d›r.
Sökme aleti 3344A, 4 tane çengel bulunur:
Notlar
Bilginizi Test Edin
Birden fazla cevap do¤ru olabilir!
1. Uydu navigasyonu deyince ne anl›yorsunuz?
a. Uydular›n uzayda kontrol edilmesi
b. Bir arac›n h›z›n›n ve seyir yönünün uydular yard›m›yla belirlenmesi c. Bir arac›n pozisyonunun uydular yard›m›yla belirlenebilmesi
2. Araç navigasoyunun gerçeklefltirilebilmesi için hangi parçalar gereklidir?
a. Dönme aç›s› sensörü b. ABS Dönme say›s› sensörü c. Arka far anahtar›
3. Bir arac›n pozisyonunun kesin olarak belirlenebilmesi için radyo-navigasyon cihaz› taraf›ndan en az kaç tane uydu alg›lanmal›d›r?
a. Bir uydu
b. Üç uydu
c. 24 uydunun hepsi
4. “Birleflik navigasyon” ne demektir?
a. Navigasyon s›ras›nda seyir yönüyle h›z›n birlefltirilmesi
b. Dönme aç›s› sensörü ve ABS dönme say›s› sensöründen gelen sinyallerin beraber çal›flmas›
c. Radyo, navigasyon cihaz› arac›l›¤›yla bir cihazla “birlefltirilmifltir”
5. Dönme aç›s› sensörünün ifllevi nedir?
a. Dönme aç›s› sensörü, yön de¤iflmesi s›ras›ndaki aç›y› alg›lar b. Dönme aç›s› sensörü, arac›n h›zlanmas›n› engeller
c. Dönme aç›s› sensörü yard›m›yla navigasyon kumanda cihaz›, viraj çap›n› hesaplaya- bilir
