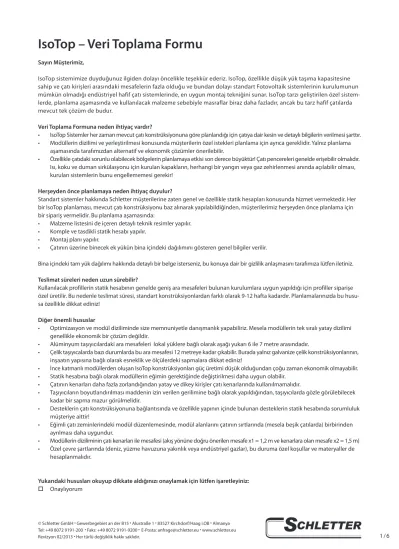

IsoTop – Veri Toplama Formu
Sayın Müşterimiz,
IsoTop sistemimize duyduğunuz ilgiden dolayı öncelikle teşekkür ederiz. IsoTop, özellikle düşük yük taşıma kapasitesine sahip ve çatı kirişleri arasındaki mesafelerin fazla olduğu ve bundan dolayı standart Fotovoltaik sistemlerinin kurulumunun mümkün olmadığı endüstriyel hafif çatı sistemlerinde, en uygun montaj tekniğini sunar. IsoTop tarzı geliştirilen özel sistem- lerde, planlama aşamasında ve kullanılacak malzeme sebebiyle masraflar biraz daha fazladır, ancak bu tarz hafif çatılarda mevcut tek çözüm de budur.
Veri Toplama Formuna neden ihtiyaç vardır?
• IsoTop Sistemler her zaman mevcut çatı konstrüksiyonuna göre planlandığı için çatıya dair kesin ve detaylı bilgilerin verilmesi şarttır.
• Modüllerin dizilimi ve yerleştirilmesi konusunda müşterilerin özel istekleri planlama için ayrıca gereklidir. Yalnız planlama aşamasında tarafımızdan alternatif ve ekonomik çözümler önerilebilir.
• Özellikle çatıdaki sorunlu olabilecek bölgelerin planlamaya etkisi son derece büyüktür! Çatı pencereleri genelde erişebilir olmalıdır.
Isı, koku ve duman sirkülasyonu için kurulan kapakların, herhangi bir yangın veya gaz zehirlenmesi anında açılabilir olması, kurulan sistemlerin bunu engellememesi gerekir!
Herşeyden önce planlamaya neden ihtiyaç duyulur?
Standart sistemler hakkında Schletter müşterilerine zaten genel ve özellikle statik hesapları konusunda hizmet vermektedir. Her bir IsoTop planlaması, mevcut çatı konstrüksiyonu baz alınarak yapılabildiğinden, müşterilerimiz herşeyden önce planlama için bir sipariş vermelidir. Bu planlama aşamasında:
• Malzeme listesini de içeren detaylı teknik resimler yapılır.
• Komple ve tasdikli statik hesabı yapılır.
• Montaj planı yapılır.
• Çatının üzerine binecek ek yükün bina içindeki dağılımını gösteren genel bilgiler verilir.
Bina içindeki tam yük dağılımı hakkında detaylı bir belge isterseniz, bu konuya dair bir gizlilik anlaşmasını tarafımıza lütfen iletiniz.
Teslimat süreleri neden uzun sürebilir?
Kullanılacak profillerin statik hesabının genelde geniş ara mesafeleri bulunan kurulumlara uygun yapıldığı için profiller siparişe özel üretilir. Bu nedenle teslimat süresi, standart konstrüksiyonlardan farklı olarak 9-12 hafta kadardır. Planlamalarınızda bu husu- sa özellikle dikkat ediniz!
Diğer önemli hususlar
• Optimizasyon ve modül diziliminde size memnuniyetle danışmanlık yapabiliriz. Mesela modüllerin tek sıralı yatay dizilimi genellikle ekonomik bir çözüm değildir.
• Alüminyum taşıyıcılardaki ara mesafeleri lokal yüklere bağlı olarak aşağı yukarı 6 ile 7 metre arasındadır.
• Çelik taşıyıcalarda bazı durumlarda bu ara mesafesi 12 metreye kadar çıkabilir. Burada yalnız galvanize çelik konstrüksiyonlarının, inşaatın yapısına bağlı olarak esneklik ve ölçülerdeki sapmalara dikkat ediniz!
• İnce katmanlı modüllerden oluşan IsoTop konstrüksiyonları güç üretimi düşük olduğundan çoğu zaman ekonomik olmayabilir.
• Statik hesabına bağlı olarak modüllerin eğimin gerektiğinde değiştirilmesi daha uygun olabilir.
• Çatının kenarları daha fazla zorlandığından yatay ve dikey kirişler çatı kenarlarında kullanılmamalıdır.
• Taşıyıcıların boyutlandırılması maddenin izin verilen gerilimine bağlı olarak yapıldığından, taşıyıcılarda gözle görülebilecek kadar bir sapma mazur görülmelidir.
• Desteklerin çatı konstrüksiyonuna bağlantısında ve özellikle yapının içinde bulunan desteklerin statik hesabında sorumluluk müşteriye aittir!
• Eğimli çatı zeminlerindeki modül düzenlemesinde, modül alanlarını çatının sırtlarında (mesela beşik çatılarda) birbirinden ayrılması daha uygundur.
• Modüllerin diziliminin çatı kenarları ile mesafesi (akış yönüne doğru önerilen mesafe x1 = 1,2 m ve kenarlara olan mesafe x2 = 1,5 m)
• Özel çevre şartlarında (deniz, yüzme havuzuna yakınlık veya endüstriyel gazlar), bu duruma özel koşullar ve materyaller de hesaplanmalıdır.
Yukarıdaki hususları okuyup dikkate aldığınızı onaylamak için lütfen işaretleyiniz:
IsoTop – Veri Toplama Formu
Öncelikle sistemlerimize duyduğunuz ilgiden dolayı teşekkür ederiz. Size mümkün olan en doğru teklifi hazırlayabilmemiz için aşağıda istenen bilgileri lütfen eksiksiz doldurunuz. İşaretlenmiş alanlara dikkat ediniz!
Şirket Bilgileri
________________________________
Müşteri no
________________________________
Şirket adı
Yeni müşteriler için iletişim bilgilerini doldurunuz.
________________________________
Şirket adı
________________________________
Mahalle/Cadde /No
__________ _____________________
Posta kodu Şehir
________________________________
Ülke
________________________________
Vergi numarası
Şirket Temsilcisi
________________________________
Adı
________________________________
Soyadı
________________________________
Telefon
________________________________
Cep telefonu
________________________________
Faks
________________________________
E-Posta
Coğrafi Bilgiler
__________ _____________________
Posta kodu Şehir
________________________________
Ülke
__________ _____________________
Rakım (m) Binanın çatı yüksekliği (m)
Binanın Konumu
(örneğin yüksek binalar, yapılar var mı?)
Evet
Hayır
Bölgenin Karakteristik Hava Şartları ________________________________
Kar yükü (kN/m2)
________________________________
Rüzgar yükü (kN/m2)
Çevre Şartları
Deniz
Yüzme havuzu
Endüstriyel gazlar
____________________________
özel çevre şartları mevcut değildir Arazi/Çevre Yapısı
Kategori 0
Denizin doğrudan etkisinde kalan sahil bölgeleri, göl kenarları
Kategori I
Engebesiz, düz arazi yapısı
Kategori II
Az engelli, çalılıklı arazi yapısı, ev veya ağaçlar yer yer küme- lenmiş, örneğin tarım arazisi
Kategori III
Şehirlerin kenar mahalleleri, sanayi bölgeleri, ormanlar
Kategori IV
Çevresindeki arazinin en az % 15'i 15 metreden daha yüksek bina- larla dolu yerleşim birimleri
IsoTop – Veri Toplama Formu
Dikey dizilim
Yatay dizilim
__________ _____________________
Her bir sıradaki Sıra sayısı modül sayısı
(Konsol uzunluğu maksimum 35 m)
__________ _____________________
Her dizideki modül Konsol sayısı sayısı
Dikkat: Modül diziliminde sorunlu bölegeleri de belirtiniz!
Proje Bilgileri
________________________________
Proje adı
________________________________
Mahalle/Cadde /No
__________ _____________________
Posta kodu Şehir
________________________________
Ülke
Modüller
________________________________
Üretici firma
________________________________
Tip
________________________________
Modül gücü (Wp)
__________ __________ __________
Boy (mm) En (mm) Kalınlık (mm)
Çerçeveli
Çerçevesiz
Çatının Yapısı (Eğer belirtilen herhangi bir çatı şekline uymuyorsa, çatının yapısını ölçüleri ile birlikte son sayfaya çiziniz.)
_____________
mm
_____________
mm
_____________
mm
Yatay bağlantılı (Z-Kirişleri)
_____________
mm
_____________
mm
_____________
mm
_____________
mm
İzolasyon İzolasyon
Trapez Çatı Trapez Çatı
Dikey kiriş Dikey kiriş
Z-Kirişi Folyo
Alt Konstrüksiyon
Çelik Ahşap Beton
_______________________
Yükseklik (mm)
_______________________
En (mm)
_______________________
(a) Yükseklik (mm)
_______________________
(b) Destek açısı
_______________________
(c) Sıralar arasındaki mesafe (mm) Bir modülün ön kenarından diğer modülün ön kenarı arasında istenilen sıra mesafesi.
Dikkat: sadece yükseltmelerde (gerekirse gölge hesap programını kullanınız)
a b
c
Destek açısı
°
IsoTop – Veri Toplama Formu
Doğu-Batı Yönündeki Çatı
Modül düzenlemesi
_______________________________
Çatının eğimi
Akış Yönü
Sırttan saçağa doğru /\
Saçaktan sırta doğru \/
Bağlantı
Dikey kirişlere bağlantı Yatay kirişlere bağlantı
_______________________________
(a) Ölçü (mm)
_______________________________
(b) Ölçü (mm)
_______________________________
(c) Ölçü (mm)
a
c b
K
G B D
Sırt
a
c b
K
G B D
Sırt
Özel çatı formlar için çiziniz
°
Bağlantı
Dikey kirişlere bağlantı Yatay kirişlere bağlantı
_______________________________
(a) Ölçü (mm)
_______________________________
(b) Ölçü (mm)
_______________________________
(c) Ölçü (mm)
IsoTop – Veri Toplama Formu
Kuzey-Güney Yönündeki Çatı
K
G B D
Sırt
K
G B D
Sırt
Özel çatı formlar için çiziniz Modül düzenlemesi
_______________________________
Çatının eğimi
Akış Yönü
Sırttan saçağa doğru /\
Saçaktan sırta doğru \/
°
c
c
b b
a a
IsoTop – Veri Toplama Formu
Çatının Yapısı (özel durumlarda)
Yardımlarınız ve bize zaman ayırdığınız için teşekkür ederiz.
Tam ve doğru bir hesaplama için formu lütfen eksiksiz bir şekilde doldurunuz ve bize +49 80 72 91 91 9200 ' a faks yoluyla veya anfrage@schletter.eu adresine E-Posta yoluyla ulaştırınız!
Daha fazla bilgi için: www.schletter.eu
