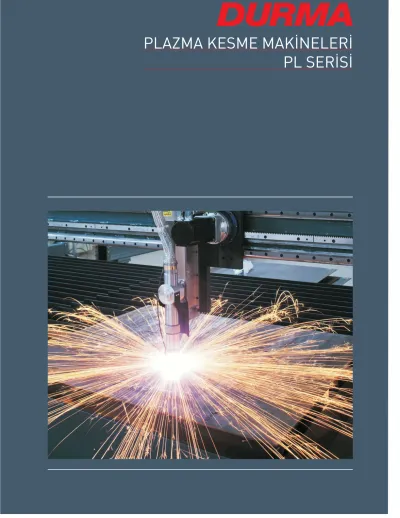

PLAZMA KESME MAK‹NELER‹
PL SER‹S‹
PLAZMA KESME MAK‹NELER‹
Durma Plazma makineleri farkl› kal›nl›klardaki normal sac, paslanmaz sac ve alüminyum saclar›n kesiminde düflük iflletim maliyetleri, kaliteli sonuçlar sunarak süreçlere verimlilik katar.
Yüksek performans makineler en iyi kesimi ayn› zamanda uzun ömürlü sarf malzemeleri kullanarak sa¤lar. Müflterilerinin bu ihtiyac›n› plazma konusunda dünya lideri olan Hypertherm markal› ekipmanlar› kullanarak karfl›lar.
ÖZELL‹KLER Maksimum Hareket H›z›
Maksimum Kesim H›z›
Konumlama Hassasiyeti Yeniden konumlama hassasiyeti Plazma Güç Kayna¤›
Gaz Kontrol
Kesim Aç›s›
Uygulanabilir Plazma Kesim Gazlar›
Uygulanabilir Plazma Yard›mc› Gazlar›
Torch Yükseklik Kontrolü Ateflleme Kontrolü Torch So¤utma Sistemi Markalama
Motorlar
Electriksel Ekipmanlar CNC Kontrol Ünitesi Yaz›l›m
Plaka Hizalama
35000 mm/dak 12000 mm/dak +/- 0.1 mm +/- 0.1 mm
Hypertherm HPR 130-260-400XD Hypertherm Otomatik Gaz Seçim Konsolü& Ölçüm Konsolü 2-4 Degree
O2, N2, H35, F5,HAVA O2, N2, HAVA, H35
Hypertherm Command THC & X-Y Lifter Hypertherm Ignition Console Hypertherm System & Propylene Glycol Ayn› Torch Parçalar›yla
Siemens AC Servomotorlar Siemens & Telemecanique Siemens Sinumerik 840Disl Metalix CncKad
Manual & Otomatik (Leuze Sensör ile)
Hypertherm Manual Gaz Seçim Konsolü
& Off Valfleri
Kemper System 8000 (4000-12000 m3/h)
Tanaka
Hypertherm (Ayr› Güç Kaynaklar› Gereklidir) Ethernet
AK1200 Lantek
Hypertherm - Breakaway Hypertherm THC Pendant Panel
Büyük Makineler ‹çin OPS‹YONEL ÖZELL‹KLER
Manual Gaz Kontrolü
Filtre Ünitesi Manual Aç›l› Kesim Otomatik Aç›l› Kesim Delme Aparat›
Eklenebilir Oksijen Kesme Kafas›
Eklenebilir Plasma Kafas›
Uzaktan Kontrol Paneli Eriflimi Modem
Hava Kurutucu Alternatif Çizim Program›
Kesme Tablas›
Torch Koruma Sistemi Operatör Panel Güvenlik Ifl›k Bariyeri
Hata ve Program Durma Sinyal Lambas›
Sabit Merkezli Kumanda Paneli PL 1530
PL 2040 PL 2060 PL 2080 PL 20100 PL 20120 PL 2540 PL 2560 PL 2580 PL 25100 PL 25120 PL 3060 PL 3080 PL 30100 PL 30120 PL 30140 PL 3580 PL 35100 PL 35120 PL 35140 PL4080 PL 40100 PL 40120 PL 40140
6500 7500 12250 14250 16250 18250 10250 12250 14250 16250 18250 12250 14250 16250 18250 20250 14250 16250 18250 20250 14250 16250 18250 20250
4300 4800 6500 6500 6500 6500 7500 7500 7500 7500 7500 7500 7500 7500 7500 7500 8500 8500 8500 8500 8500 8500 8500 8500
3000 4000 8200 10200 12200 14200 6200 8200 10200 12200 14200 8200 10200 12200 14200 16200 10200 12200 14200 16200 10200 12200 14200 16200
1500 2000 4100 4100 4100 4100 5100 5100 5100 5100 5100 5100 5100 5100 5100 5100 6110 6110 6110 6110 6110 6110 6110 6110
4250 5250 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200
2250 3250 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700 700
4910 6310 7910 9510 11110 12710 7010 8860 10710 12560 14410 9460 11510 13560 15610 17550 12710 15010 17310 19610 15310 18210 21110 24010 A
(mm) B (mm)
C (mm)
D (mm)
E (mm)
F (mm)
A⁄IRLIK (kg)
MAK‹NE BOYUTLARI
Normal sac
Paslanmaz
Alüminyum
En iyi kalite
ISO 9013 range**
16 mm (1”) 38 mm (1-1/2”)
16 mm (3/4”) 25 mm (1”) 16 mm (3/4”)
25 mm (1”) 2200 mm/min
(80 ipm) 12 mm (1/2”)
2-4
38 mm (1-1/4”) 64 mm (2-1/2”) 25 mm (1-1/4”) 50 mm (2”) 25 mm (1”) 50 mm (2”) 3850 mm/min
(145 ipm) 12 mm (1/2”)
2-4
50 mm 80 mm 45 mm 80 mm 45 mm 80 mm 2159 mm/min
(85 ipm) 25 mm (1”)
2-5 Patlatma
Kenardan bafllama Patlatma Kenardan bafllama Patlatma Kenardan bafllama Normal sac
HPR 130 HPR 260 HPR 400XD
Maksimum Z Eksen H›z› 5000 mm/dak (200 ipm) Maksimum Z Eksen Mesafesi 200 mm (8”)
Montaj a¤›rl›¤› 18.25 pounds (8,4 kg)
Pozisyonlama Kararl›l›¤› 0.001” (0,025 mm) Makine Kontrol Hassasiyeti ±1 0,5 volt Makine ‹vmelenme Gecikmesi 0.00 to 1 san Makine ‹vmelenme Gecikmesi Resolution 0.010 san
Torch ‹nifl H›z› 1–10 ayarlanabilir
Patlatma Yüksekli¤i H›z› 1–10 ayarlanabilir Torch Geri Dönüfl H›z› 1–10 ayarlanabilir Kapasite
Hız
Kesim Açısı
Siemens kontrol ve hareket elemanlar› kullan›larak yüksek hassasiyetli ve yumuflak hareket sa¤lanmaktad›r.
X eksendeki lineer k›zaklar ve Y eksenindeki ray sistemleri kullan›larak pinyon diflli ve kramayer sistemi ile yüksek h›zl› hassas hareket sa¤lanmaktad›r.
Plazma kesim tablalar› ve Kemper filtre sistemleri kullan›larak hava kirlili¤i önlenir.
Hydefinition Kesme
• Patentli Hydefinition teknolojisi plazma ark›n› düzenler ve odaklar. Ark stabilizasyonu ve gücünü artt›r›rken daha güçlü ve hassas kesimler sunar.
• Dar kerf geniflli¤i ince kesimler yaparak kay›p malzeme miktar›n› azalt›r
• Güçlü ve cürufsuz kesim tesviye ifllemlerini minimize eder.
• Tekrarlanabilirli¤i yüksek köfle kesme, delik delme, dahili kesimler ile hurda ve tamir gerektiren malzemelerin oluflumunu engeller.
Çal›flma parças›
Plazma gaz girifl Plazma gaz ç›k›fl
Hypertherm yard›mc› gaz teknolojisi Yard›mc› gaz
girifli Hyflow nozzle
Sürdürülebilir kalite için Patentli Hydefinition kesme PLAZMA KAYNA⁄I
Durmazlar Plazma Makinesi dünya lideri Hypertherm Hyperformance 130-260-400XD güç kaynaklar›n›
kullanmaktad›r.
Manual ve otomatik gaz kontrol donan›mlar› gerekli gaz kar›fl›m›n› sa¤lar.
Ayn› sarf malzemelerle markalama ifllemi de kolayl›kla gerçeklefltirebilmektedir.
CNC KONTROL ÜN‹TES‹
SINUMERIK 840Di sl PC tabanl› bir numerik kontrol sistemi olup SINAMICS ekipmanları ile birlikte 20 eksene kadar kontrol beceresine sahiptir.
Aç›k donan›m ve yaz›l›m özellikleriyle çeflitli otomasyon projelerine ve ürün gelifltirmelerine olanak sunmaktad›r.
Durmazlar Plazma Makineleri Sinumerik kontrol paneli yaz›l›m›
ve kendi plazma yaz›l›mlar›n› kullanmaktad›r. Kullan›c›lar kolayl›kla plazma parametrelerini yükleyebilir. fiekil kütüphanesi sayesinde bir tak›m basit flekilleri zaman kaybetmeden kesebilmektedir.
Kesim simulasyonu sayesinde kesim ayn› anda ekranda izlenebilmektedir. Kontrol paneli Ethernet ba¤lant›s› ile bir baflka bilgisayara ya da a¤a ba¤lanabilmekte ve izlenebilmektedir.
Kullan›c›lar isterlerse filtre gibi baz› ekipmanlar› kontrol paneli ile tek bir noktadan kontrol edebilmektedirler.
Makine otomatik olarak plakay› aray›p referans noktası ve plaka aç›s›n› bulabilmektedir.
TORCH YÜKSEKL‹K KONTROLÜ
X-Y Eksen Torch Yükseklik Kontrolü mekanize sistemler için ark voltaj›n› kullanarak kesim yüksekli¤ini otomatik olarak ayarlamaktad›r. Omik kontak yaparak patlatma yüksekli¤ini tespit edebilmektedir.
Breakaway sistemi, herhangi bir hata sonucu oluflacak çarpmalara karfl› sistemi durdurarak torchu korur.
HyPerformance (400 A)
Uzun ömürlü sarf malzemeleri
HyPerformance (260 A) HyPerformance (130 A) 3500
3000 2500 2000 1500 1000 500 Bafllama sayısı 0
Her bafllama için kesim zamanı
4 saniye 20 saniye 60 saniye
UZUN ÖMÜRLÜ SARF MALZEMELER‹
• LongLife teknoloji patenti ile sarf malzeme ömürleri uzundur.
• Fevkalade kesim h›zlar› ile ayn› sarf malzemeleri ile daha çok malzeme kesimi gerçeklefltirir.
• HyPerformance sarf malzemeleri düflük maliyetle yüksek kaliteli kesimler için tasarlanm›flt›r.
CAD/CAM SOFTWARE
Metalix çizim program› kullan›larak bir çok parça çizimi kolayl›kla gerçeklefltirilebilir. Ayr›ca DXF ve DWG dosya formatlar›
da kolayl›kla dönüfltürülüp kesim ifllemi eklenebilir.
Yerlefltirme program› sayesinde materyaller en iyi flekilde kullan›labilir. Zaman ve malzeme hesaplamalar›yla yaklafl›k kesim masraf› önceden ö¤renilir.
EM‹fi S‹STEM‹
Termal kesim ifllemleri s›ras›nda insanlara ve çal›flma ortam›na zarar verebilecek yo¤un miktarda duman ç›kmaktad›r. Bu kirli hava ortamdan olabildi¤ince uzaklaflt›r›lmal› veya etkisiz hale getirilmelidir.
Durmazlar Plazma makineleriyle birlikte Kemper 8000 Sistem filtre üniteleri kullan›lmaktad›r..
Bölgesel hava emifli yapan tablalar kullanmaktad›r. Kesim yap›lan bölgedeki kapaklar aç›k tutulurak en iyi emifl sa¤lanmas›
amaçlanm›flt›r.
Masa tipi plazma makinelerinde elektropnömatik switchler kullan›larak kontrol panelinden kumanda edilen bölgesel çal›flma sa¤lanmaktad›r.
Büyük makinelerde ise pnömatik ve mekanik olmak üzere iki tip kesim tablas› bulunmaktad›r. Köprüye monte edilmifl bir parça yard›m›yla bu sistemlerin çal›flmas› gerçeklefltirilmektedir.
KES‹M MASALARI
OKS‹JEN TORCH (OPS‹YONEL)
Kullan›c›lar 80 mm’den daha kal›n malzeme kesmek istedi¤inde oksijen bafll›¤›
sisteme ilave edilebilir.
Maksimum torch say›s›
gövde boyutuna göre belirlenir.
THC KUMANDA PANEL‹
(OPS‹YONEL)
THC Kontrol parametreleri kumanda paneli ile girilebilir.
Kesim s›ras›nda arc voltaj›n›n de¤ifltirilmesini gerçeklefltirir.
HAVA KURUTUCU (OPS‹YONEL)
Plazma sisteminde kesim gaz› ve/veya yard›mc› gaz olarak hava
kullan›lmaktad›r.
Kullan›lan hava temiz, kuru ve ya¤s›z olmal›d›r. Bu nedenle kullan›c›lar sistemlerinde hava kurutucu bulundurmal›d›rlar.
Durmazlar Makina San. ve Tic. .A.fi. özelliklerin de¤ifltirme hakkını saklı tutar.
