ÖLÇÜLER / DIMENSIONS
Ürün Kodu/
Product Code Güç / Power (W)
Verim / Efficiency (Lm/W)
Işık Akısı / Luminous Flux(Lm)
Enerji Etiketi / Energy Label
Ürün Ölçü (B,E,Y) / Dimension (L,W,H)
Ürün Ağırlık / Product W.
(Kg)
Paket Ölçü (B,E,Y) / Product S.
(L,W,H)
Paket Ağırlık / Package W.
(Kg)
65-68050-TD 50 W 170 Lm/W 8.500 Lm B 610x90x60 mm 1,4 Kg 700x260x180 mm 11,2 Kg (8ad/8pcs.)
65-68075-TD 75 W 180 Lm/W 13.500 Lm A 1210x90x60 mm 2,8 Kg 1530x180x260 mm 22,4 Kg (8ad/8pcs.)
65-68100-TD 100 W 170 Lm/W 17.000 Lm B 1210x90x60 mm 2,8 Kg 1530x180x260 mm 22,4 Kg (8ad/8pcs.)
65-68110-TD 150 W 160 Lm/W 24.000 Lm B 1430x90x60 mm 3,5 Kg 1530x180x260 mm 28 (8ad/8pcs.)

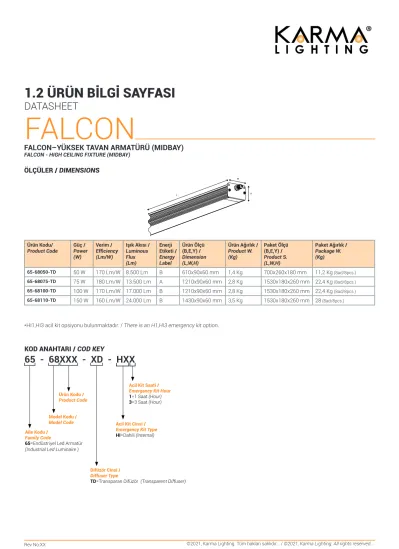

1.2 ÜRÜN BİLGİ SAYFASI
DATASHEET
FALCON
Aile Kodu / Family Code
65=Endüstriyel Led Armatür (Industrial Led Luminaire )
Difüzör Cinsi / Diffuser Type
TD=Transparan Difüzör (Transparent Diffuser) Model Kodu /
Model Code Ürün Kodu / Product Code
65 - 68XXX - XD - HXX
FALCON–YÜKSEK TAVAN ARMATÜRÜ (MIDBAY)
FALCON - HIGH CEILING FIXTURE (MIDBAY)
L
W
H
*HI1,HI3 acil kit opsiyonu bulunmaktadır. / There is an H1,HI3 emergency kit option.
Acil Kit Cinsi / Emergency Kit Type HI=Dahili (Internal)
Acil Kit Saati / Emergency Kit Hour 1=1 Saat (Hour) 3=3 Saat (Hour)
KOD ANAHTARI / COD KEY
OPTİK ÖZELLİKLER / OPTICAL PROPERTIES
ELEKTRİKSEL ÖZELLİKLER / ELECTRICAL PROPERTIES
Renk Sıcaklığı / Color Temperature (CCT) 3000-4000-6000K
Işıma Açısı / Beam Angle C115°
Renk Geri Verim İndeksi / Color Rendering Index (CRI) >80
Difüzör / Diffuser PC ve Akrilik PMMA / PC and Acrylic PMMA
Standart Sapma Renk Eşleşmesi / SDCM MacAdam 3
Giriş Voltajı, Frekans / Input Voltage, Frequency 180~240 AC/V 50~60 Hz
Lamba Tipi / Lamp Type LED Modül / LED Module
Güç Faktörü (PFλ) / Power Factor >95
Acil Aydınlatma / Emergency Lighting Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Acil Aydınlatma Dahili 1-3 Saat (Max. 3w.) (Opsiyonel) / Emergency Kit with Internal Battery for 1-3 Hours Inside the Body (Optional), Emergency Lighting 1-3 Hours (Max.3w.) (Optional)
Acil Aydınlatma Gücü / Emergency Lighting Power %10-15 IEC Koruma Sınıfı (Armatür) / IEC Protection Class (Armature) CLASS (I)
Sensör / Sensor Harekete & Sese Duyarlı Sensör (Opsiyonel) / Motion & Sound Sensitive
Sensor (Optional)
Otomasyon / Automation Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir / Mains Input can be Controlled by Panel or External Control Modules
Dimli / Dimmable Var (Opsiyonel) / Yes (Optional)
Tavan Montaj Aparatlı Montaj Modeli / Mounting Model with Ceiling Mounting Apparatus
MEKANİK ÖZELLİKLER / MECHANICAL PROPERTIES
Montaj Seçenekleri / Mounting Options Paslanmaz Yay Çelik Tavan Bağlantısı, Busbar veya İsteğe Bağlı Çeşitli Uzunluklarda Sarkıtma / Stainless Arrow Steel Ceiling Mount, Busbar or Optional Pendant in Various Lengths TIG
IP - Koruma sınıfı / IP - Protection Class IP54
Montaj Tipi / Mounting Type Sıva Üstü, Sarkıt / Surface Mounted, Pendant
Montaj Yeri / Mounting Location Tavan / Ceiling
Şebeke Bağlantısı / Network Connection 3x NYAF ve Monofaz Topraklı Bağlantı / 3x NYAF and Single Phase Ground Connection
Uygulama Yüksekliği / Application Height 4-8 m
Askı Telli Montaj Modeli / Suspended Wire Mounting Model
SICAKLIK VE ÇALIŞMA KOŞULLARI / TEMPERATURES AND OPERATING CONDITIONS
Çalışma Isısı (Oda sıcaklığında) / Working Temperature -20°C…+50°C
DEPOLAMA BİLGİLERİ / STORAGE INFORMATIONS
RENKLER & MATERYAL / COLORS & MATERIAL
Gövde Malzemesi / Body Material Alüminyum Ekstrüzyon / Aluminum Extrusion
Gövde Rengi Seçenekleri / Body Color Options Eloksal Gri / Anodized Gray
Ürün Boyası / Product Paint Elektrostatik Toz Boya / Electrostatic Powder Coating Depolamada Sıcaklık Aralığı / Temperature Range at Storage -30°C…+70°C
ÜRÜNÜN YAŞAM SÜRESİ / PRODUCT LIFE TIME
SERTİFİKALAR & STANDARTLAR / CERTIFICATES & STANDARDS
Anahtarlama Döngü Sayısı / Number of Switching Cycles 5.000 h
Ömür / Lifespan L80/B50 at 25 C° 63.000 h
Koruma Sınıfı IK (Şok Direnci) / Protection Class IK (Shock Resistance) IK 04
Sertifikasyon / Certification ISO 9001, LVD, EMC, CE, RoHS
EKİPMAN & AKSESUARLAR / EQYIOMENT & ACCESSORIES
OPSİYONLAR / OPTIONS
Difüzör / Diffuser Üst Kapak / Top Cover
Tavan Bağlantı Klipsi / Ceiling Fastening Clip
Yan Kapak / Side Cover
Askı Teli / Suspended Wire
Yan Kapak / Side Cover Gövde / Intermediate Bridge
Askı Teli / Suspended Wire 1,5mm paslanmaz yay çeliğinden üretilir. Vidalama veya askı için uygundur.
Max. yük taşıma 9kg’dır./It is produced from 1,5mm stainless spring steel.
Suitable for screwing or hanging. Max. load carrying is 9kg.
Tavan Bağlantı Klipsi (Tekli) /
Ceiling Fastening Clip (Single) 0,4mm galvanizli paslanmaz metalden üretilir. Armatürler arası kolay bağlantı sağlar. Esneme yapmaz./It is produced from 0,4mm galvanized stainless metal. It provides easy connection between luminaires. Does not yawn.
Busbar Askı Aparatı /
Busbar Hanger Bracket 0,4mm galvanizli paslanmaz sactan üretilir. Paslanmaz inox vidaya sahiptir.
Çeşitli bsubar sistemlerine göre ölçeklendirme yapılabilir./ It is produced from 0,4mm galvanized stainless sheet. It has a stainless inox screw. Scaling can be done according to various bsubar systems.
Güvenlik Halatı / Safety Rope 0,4mm paslanmaz yay çeliğinden üretilir. 12kg’ya kadar yük taşıyabilir./It is produced from 0,4mm stainless spring steel. It can carry a load of up to 12kg.
Işık Dağılımı/ Light Distribution
Uzaktaki Parlaklık (Işın Açısı) / Illuminance at a Distance (Beam Angle)
Ortalama Aydınlık Etkili Şekil /
The Average Illuminance Effective Figure Dikey IsoLux Grafiği /
Vertical IsoLux Plot Uzaktaki Parlaklık (Alan Açısı) / Illuminance at a Distance (Field Angle) Işık Yayımı 1 - Polar LVK Light Light
Emission 1 - Polar LVK Işık Yayımı 1 - Lineer LVK
Light emission 1 - Polar LVK Işık Yayımı 1 - Işıklık Diagramı Light emission 1 - Skylight Diagram
*FALCON MIDBAY 65-68050-TD ürünün ölçümleridir./ *The measurements of the FALCON MIDBAY 65-68050-TD product.
1 2 3 4 5 6 7 8 9 10
11
0 1 2 3 4 5 6 7 8 9 10
Horizontal distance(m)
Vertical Height(m)
65 131 327 654 1307 3268
Lowest(m): 1.0m Highest(m): 11.0m Max Lux: 6535.4 lx ( 1%): 65.4 lx ( 2%): 130.7 lx ( 5%): 326.8 lx ( 10%): 653.5 lx
( 20%):1307.1 lx ( 50%):3267.7 lx
(100%):6535.4 lx Dist(m)E nadir(lx)D h/Dv_B(m)S _B(sq.m) Eav_B(lx)
10.0 65.352 9.37/28.14 651.6 12.20
1.0 6535.362 .94/2.81 6.51 220.11
2.0 1633.84 5.87/5.63 26.1 305.03
3.0 726.158 .81/8.44 58.6 135.57
5.0 261.411 4.69/14.071 62.9 48.80
7.0 133.372 0.56/19.70 319.32 4.90
Beam Angle(B): H111.5 V109.2 Field Angle(F): H161.7 V160.9 Dh
Dv
Dist(m)E nadir(lx)D h/Dv_F(m) S_F(sq.m)E av_F(lx)
10.0 65.35 124.40/118.79 11619.7 0.45 1.0 6535.361 2.44/11.881 16.2 45.15 2.0 1633.842 4.88/23.764 64.8 11.29 3.0 726.153 7.32/35.64 1045.8 5.02
5.0 261.416 2.20/59.402 904.9 1.81
7.0 133.378 7.08/83.16 5693.60 .92
Beam Angle(B): H111.5 V109.2 Field Angle(F): H161.7 V160.9 Dh
Dv
Beam Angle:161.7°a Diamete r/Are E
. ri d a N / . g v A t h g i e H
m . q s 5 5 . 1 2 1 / m 4 4 . 2 1 /
3 0 . 8 4 1 m 0 .
1 6535.36lx
m . q s 8 1 . 6 8 4 / m 8 8 . 4 2 /
1 0 . 7 3 m 0 .
2 1633.84lx
m . q s 1 9 . 3 9 0 1 / m 2 3 . 7 3 /
5 4 . 6 1 m 0 .
3 726.15lx
m . q s 5 6 . 8 3 0 3 / m 0 2 . 2 6 /
2 9 . 5 m 0 .
5 261.41lx
m . q s 9 5 . 4 5 1 2 1 / m 0 4 . 4 2 1 /
8 4 . 1 m 0 . 0
1 65.35lx
m . q s 7 3 . 8 1 6 8 4 / m 0 8 . 8 4 2 /
7 3 . 0 m 0 . 0
2 16.34lx
m . q s 2 3 . 1 9 3 9 0 1 / m 0 2 . 3 7 3 /
6 1 . 0 m 0 . 0
3 7.26lx
Flux Out: 17992.38lm
TESTLER / TESTS
ÜRÜN FOTOĞRAFLARI / PRODUCT PHOTOS
REFERANSLAR & LİNKLER / REFERENCES & LINKS
