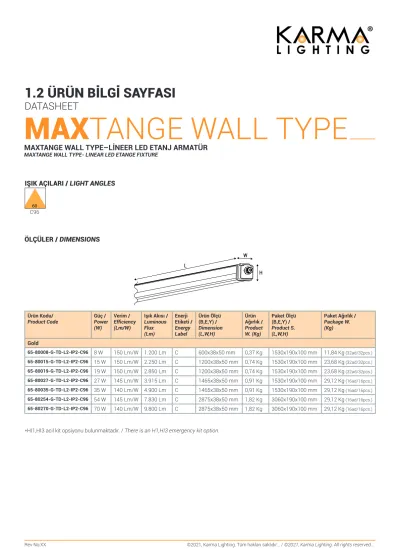

MAXTANGE WALL TYPE MAXTANGE WALL TYPE LİNEER LED ETANJ ARMATÜR MAXTANGE WALL TYPE- LINEAR LED ETANGE FIXTURE

(1)

ÖLÇÜLER / DIMENSIONS

Ürün Kodu/

Product Code Güç /

Power (W)

Verim / Efficiency (Lm/W)

Işık Akısı / Luminous Flux(Lm)

Enerji Etiketi / Energy Label

Ürün Ölçü (B,E,Y) / Dimension (L,W,H)

Ürün Ağırlık / Product W. (Kg)

Paket Ölçü (B,E,Y) / Product S.

(L,W,H)

Paket Ağırlık / Package W.

(Kg)

Gold

65-80008-G-TD-L2-IP2-C96 8 W 150 Lm/W 1.200 Lm C 600x38x50 mm 0,37 Kg 1530x190x100 mm 11,84 Kg (32ad/32pcs.) 65-80015-G-TD-L2-IP2-C96 15 W 150 Lm/W 2.250 Lm C 1200x38x50 mm 0,74 Kg 1530x190x100 mm 23,68 Kg (32ad/32pcs.) 65-80019-G-TD-L2-IP2-C96 19 W 150 Lm/W 2.850 Lm C 1200x38x50 mm 0,74 Kg 1530x190x100 mm 23,68 Kg (32ad/32pcs.) 65-80027-G-TD-L2-IP2-C96 27 W 145 Lm/W 3.915 Lm C 1465x38x50 mm 0,91 Kg 1530x190x100 mm 29,12 Kg (16ad/16pcs.) 65-80035-G-TD-L2-IP2-C96 35 W 140 Lm/W 4.900 Lm C 1465x38x50 mm 0,91 Kg 1530x190x100 mm 29,12 Kg (16ad/16pcs.) 65-80254-G-TD-L2-IP2-C96 54 W 145 Lm/W 7.830 Lm C 2875x38x50 mm 1,82 Kg 3060x190x100 mm 29,12 Kg (16ad/16pcs.) 65-80270-G-TD-L2-IP2-C96 70 W 140 Lm/W 9.800 Lm C 2875x38x50 mm 1,82 Kg 3060x190x100 mm 29,12 Kg (16ad/16pcs.)

Rev No:XX

1.2 ÜRÜN BİLGİ SAYFASI

DATASHEET

MAXTANGE WALL TYPE

MAXTANGE WALL TYPE–LİNEER LED ETANJ ARMATÜR

MAXTANGE WALL TYPE- LINEAR LED ETANGE FIXTURE

H W L

*HI1,HI3 acil kit opsiyonu bulunmaktadır. / There is an H1,HI3 emergency kit option.

IŞIK AÇILARI / LIGHT ANGLES

60 C96

(2)

Aile Kodu / Family Code

65=Endüstriyel Led Armatür (Industrial Led Luminaire )

Hat Cinsi/

Line Type L1=Tek Hatlı (Single Line)

Konnektör Cinsi/

Connector Type IP2=2’li Rekor (Double Record)

Ürün Versiyonu / Product Version G=Gold Model Kodu /

Model Code Ürün Kodu / Product Code

65 - 80XXX - X - XD - LX - IPX - CXXXX

Işık Açısı/

Light Angle C96=C90°-60°

Difüzör Cinsi / Emergency Kit Type

TD=Transparan Difüzör (Transparent Diffuser)

KOD ANAHTARI / COD KEY

(3)

OPTİK ÖZELLİKLER / OPTICAL PROPERTIES

ELEKTRİKSEL ÖZELLİKLER / ELECTRICAL PROPERTIES

Renk Sıcaklığı / Color Temperature (CCT) 3000-4000-6000K

Işıma Açısı / Beam Angle C90°-60°

Renk Geri Verim İndeksi / Color Rendering Index (CRI) >80

Difüzör / Diffuser Şeffaf / Transparent

Standart Sapma Renk Eşleşmesi / SDCM MacAdam 3

Sürücü / Driver Dahili Sürücü / Internal Drive

Giriş Voltajı, Frekans / Input Voltage, Frequency 100~240 AC/V 50~60 Hz

Lamba Tipi / Lamp Type LED Module / LED Module

Güç Faktörü (PFλ) / Power Factor >95

IEC Koruma Sınıfı (Armatür) / IEC Protection Class (Armature) CLASS (II)

Sensör / Sensor Harekete & Sese Duyarlı Sensör (Opsiyonel) / Motion & Sound Sensitive

Sensor (Optional)

Otomasyon / Automation Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir / Mains Input can be Controlled by Panel or External Control Modules

Dimli / Dimmable Yok / No

MEKANİK ÖZELLİKLER / MECHANICAL PROPERTIES

Montaj Seçenekleri / Mounting Options Paslanmaz Yay Çelik Tavan Bağlantısı veya İstenilen Uzunlukta Sarkıtma / Stainless Arrow Steel Ceiling Mount or Suspended in Desired Length

IP - Koruma sınıfı / IP - Protection Class IP65-67

Montaj Yeri / Mounting Location Zemin, Duvar / Floor, Wall

Şebeke Bağlantısı / Network Connection 2x1 Opsiyonel / 2x1 Optional

Konnektör / Connector PG7, IP65 X2, IP67 X3 Konnektör / PG7, IP65 X2, IP67 X3 Connector

Rev No:XX

(4)

SICAKLIK VE ÇALIŞMA KOŞULLARI / TEMPERATURES AND OPERATING CONDITIONS

Çalışma Isısı (Oda Sıcaklığında) / Working Temperature -20°C …+80°C

DEPOLAMA BİLGİLERİ / STORAGE INFORMATIONS

RENKLER & MATERYAL / COLORS & MATERIAL

Gövde Malzemesi / Body Material Polikarbon Ekstrüzyon / Polycarbonate Extrusion Gövde Rengi Seçenekleri / Body Color Options Metal-Gri (RAL:9006) / Metal-Gray (RAL:9006) Depolamada Sıcaklık Aralığı / Temperature Range at Storage -30°C…+80°C

ÜRÜNÜN YAŞAM SÜRESİ / PRODUCT LIFE TIME

SERTİFİKALAR & STANDARTLAR / CERTIFICATES & STANDARDS

Anahtarlama Döngü Sayısı / Number of Switching Cycles 50.000

Ömür / Lifespan L80/B50 at 25 C° 54.000 Th

Koruma Sınıfı IK (Şok Direnci) / Protection Class IK (Shock Resistance) IK 08

Sertifikasyon / Certification ISO 9001, LVD, EMC, CE, RoHS

EKİPMAN & AKSESUARLAR / EQYIOMENT & ACCESSORIES

Tavan Bağlantı Klipsi-Tekli / Ceiling

Fastening Clip-Single Tavan Bağlantı Klipsi-Çiftli / Ceiling Fastening Clip-Double

Tavan Bağlantı Klipsi (Tekli) /

Ceiling Fastening Clip (Single) 0,4mm galvanizli paslanmaz metalden üretilir. Armatürler arası kolay bağlantı sağlar. Esneme yapmaz./It is produced from 0.4mm galvanized stainless metal. It provides easy connection between luminaires. Does not yawn.

Tavan Bağlantı Klipsi (Çiftli) / Ceiling Fastening Clip (Double)

0,4mm galvanizli paslanmaz metalden üretilir. Armatürler arası kolay bağlantı ve farklı açılarda montaj sağlar. Esneme yapmaz. 360°dönebilir./It is produced from 0,4mm galvanized stainless metal. It provides easy connec- tion between fixtures and mounting at different angles. Doesn’t yawn. It can rotate 360°.

OPSİYONLAR / OPTIONS

(5)

Işık Dağılımı/ Light Distribution

Uzaktaki Parlaklık (Işın Açısı) / Illuminance at a Distance (Beam Angle)

Ortalama Aydınlık Etkili Şekil /

The Average Illuminance Effective Figure Dikey IsoLux Grafiği /

Vertical IsoLux Plot

Uzaktaki Parlaklık (Alan Açısı) / Illuminance at a Distance (Field Angle) Işık Yayımı 1 - Polar LVK Light Light

Emission 1 - Polar LVK Işık Yayımı 1 - Lineer LVK

Light emission 1 - Polar LVK Işık Yayımı 1 - Işıklık Diagramı Light emission 1 - Skylight Diagram

*65-80019-G-TD-L2-IP2-C96 ürünün ölçümleridir./ *The measurements of the 65-80019-G-TD-L2-IP2-C96 product.

Rev No:XX

TESTLER / TESTS

POM

QUM

ÅÇLâäã NMMB

`M=J=`NUM `VM=J=`OTM

M� NR� PM�

QR�

SM�

TR�

VM�

NMR�

VM�

TR�

SM�

QR�

PM� NR� M�

NMM OMM PMM QMM RMM SMM TMM

ÅÇLâäã NMMB

`M=J=`NUM `VM=J=`OTM

VMKM� STKR� QRKM� OOKR� MKM� OOKR� QRKM� STKR� VMKM�

OMMM PMMM QMMM RMMM SMMM Ö=Z=SRKM� Ö=Z=TRKM� Ö=Z=URKM�

ÅÇLã�

`M `QR

`VM

`NPR

`NUM

`OOR

`OTM

`PNR

Dist(m) Enadir(lx) Dh/Dv_B(m) S_B(sq.m) Eav_B(lx)

10.0 18.552 5.11/10.25 197.56 .33

1.01 854.792 .51/1.022 .0 633.41

2.04 63.705 .02/2.05 7.91 58.35

3.0 206.097 .53/3.07 17.8 70.38

5.07 4.191 2.56/5.12 49.4 25.34

7.03 7.85 17.58/7.17 96.8 12.93

Beam Angle(B): H102.9 V54.3 Field Angle(F): H144.7 V110.5 Dh

Dv

Dist(m) Enadir(lx) Dh/Dv_F(m) S_F(sq.m)E av_F(lx)

10.0 18.556 2.77/28.83 1285.1 0.90

1.01 854.796 .28/2.88 12.9 90.06

2.04 63.701 2.55/5.77 51.4 22.51

3.0 206.091 8.83/8.65 115.7 10.01

5.07 4.193 1.38/14.42 321.3 3.60

7.03 7.85 43.94/20.18 629.7 1.84

Beam Angle(B): H102.9 V54.3 Field Angle(F): H144.7 V110.5 Dh

Dv

1

2

3

4

5

6

7

8

9

10

11

0 1 2 3 4 5 6 7 8 9 10

Horizontal distance(m)

Vertical Height(m)

19 37 93

185 371 927

Lowest(m): 1.0m Highest(m): 11.0m Max Lux: 1854.8 lx

( 1%): 18.5 lx ( 2%): 37.1 lx

( 5%): 92.7 lx ( 10%): 185.5 lx

( 20%): 371.0 lx ( 50%): 927.4 lx

(100%):1854.8 lx Beam Angle:144.7° Diameter/Area

E . ri d a N / . g v A t h g i e H

m . q s 4 9 . 0 3 / m 8 2 . 6 /

8 0 . 9 8 m 0 .

1 1854.79lx

m . q s 8 7 . 3 2 1 / m 5 5 . 2 1 /

7 2 . 2 2 m 0 .

2 463.70lx

m . q s 0 5 . 8 7 2 / m 3 8 . 8 1 /

0 9 . 9 m 0 .

3 206.09lx

m . q s 2 6 . 3 7 7 / m 8 3 . 1 3 /

6 5 . 3 m 0 .

5 74.19lx

m . q s 8 4 . 4 9 0 3 / m 7 7 . 2 6 /

9 8 . 0 m 0 . 0

1 18.55lx

m . q s 1 9 . 7 7 3 2 1 / m 4 5 . 5 2 1 /

2 2 . 0 m 0 . 0

2 4.64lx

m . q s 1 3 . 0 5 8 7 2 / m 1 3 . 8 8 1 /

0 1 . 0 m 0 . 0

3 2.06lx

Flux Out: 2756.53lm

(6)

ÜRÜN FOTOĞRAFLARI / PRODUCT PHOTOS

REFERANSLAR & LİNKLER / REFERENCES & LINKS

www.karmalighting.com KARMA Lighting karma.lighting KarmaLighting karma.lighting.global Karma LED Lighting
