ZEN V Yaratıcı Media Player Söküm
Yazan: Liam Speirs
© iFixit — CC BY-NC-SA /Www.ifixit.com Sayfa 1/ 11
GİRİŞ
ZEN V Yaratıcı Media Player için hızlı ve kolay söküm / demontaj kılavuzu.
ARAÇLAR:
Desoldering Braid (1) Metal Spudger (1)
Phillips # 000 Tornavida (1) Lehimleme istasyonu (1) Spudger (1)
© iFixit — CC BY-NC-SA /Www.ifixit.com Sayfa 2/ 11
Adım 1 — ZEN V Yaratıcı Media Player Söküm
Burada Creative'in ZEN V Media Player'ı var.
Navigator Çubuk
Play / Pause Düğmesi
Geri Düğmesi
LCD
USB 2.0 Port, Şarj
Kulaklık girişi
Jack In Hattı
© iFixit — CC BY-NC-SA /Www.ifixit.com Sayfa 3/ 11
Adım 2
Bir sivri metal spudger alarak başlayın ve oynatıcının alt kenarında takın
bir boşluk formları kadar meraklı, o ileri kaydırın
düğmeleri ile plastik parça ücretsiz gelene kadar, yerleştirin ve cihazın sol ve sağ tarafında aracı kaymaya devam edin.
kapsayan plastik yarısı şimdi kapalı olmalıdır
plastikler arasında boşluk
© iFixit — CC BY-NC-SA /Www.ifixit.com Sayfa 4/ 11
Adım 3
yaparken aşağıdaki adımlar bu parça LCD üzerine yapıştırılmış unutmayın. Çok fazla kuvvet uygulamak veya çok ileri daki aracını kıpırdamak etmeyin
Tutkal
oynatıcının üst kenarına aracını getir ve takın
yukarı meraklı iken üst kenarı ve slayt üzerinde ekleme
Boşluk
plastik gevşek gelene kadar iki tarafta bunu takın ve gözetlemek
© iFixit — CC BY-NC-SA /Www.ifixit.com Sayfa 5/ 11
Adım 4
Sonraki 2 adımda LCD ile çok nazik ol! Siyah çubuk yastıkları ile mantık kuruluna yapıştırılır. kablo / klibi bozma!
Yapışkan Pedler
Kablo Klip
LCD altındaki plastik spudger düz sonuna ekle. hafifçe yukarı kaldırın.
LCD alt kısmı
iki tarafta takın ve gözetlemek devam ediyor.
Son olarak üst ve gözetlemek üzerine yerleştirin.
LCD Başı
© iFixit — CC BY-NC-SA /Www.ifixit.com Sayfa 6/ 11
Adım 5
kablo / klibi ortaya çıkarmak için oynatıcının altına LCD'yi geri çekin
spudger / tırnağınızla turuncu ESD güvenli bandı çıkarın
Turuncu ESD güvenli bant
spudger / tırnak düz ucuyla klibi çevirin
Klip kadar saygısız edilir
uzak oyuncudan LCD'yi çekin
© iFixit — CC BY-NC-SA /Www.ifixit.com Sayfa 7/ 11
Adım 6
senin spudger koy ve Phillips # 000 Tornavida pick up
mantık gemide iki vidayı çıkarın
vidalar
tahtadan yukarı çekerek Ses seviyesi kontrolü düğmesi kaldır
Ses kontrol düğmesi
oyuncu altından kurulu yukarı çekin
Yavaşça kılıftan dışarı mantık kurulu oynatarak. bunun altında bir aküye bağlı olduğu için dikkatli olun
Pil
© iFixit — CC BY-NC-SA /Www.ifixit.com Sayfa 8/ 11
Adım 7
Pilin üst altında spudger yerleştirin ve gözetlemek
Pilin Üst yarısı
pilin altında bir yapışkan yüzey vardır
Pil artık ücretsiz olmalıdır
durumda pili çıkarın ve bir kenara mantık kartına bağlı seti
Adım 8
Pil artık bir havya ile mantık kurulu çıkarılabilir
temas ısıtın ve telleri çekmeye
İletişim
© iFixit — CC BY-NC-SA /Www.ifixit.com Sayfa 9/ 11
Adım 9
Bunlar bir havya ile temizlenebilir çeşitli bileşenler
USB 2.0 Bağlantı Noktası mantık kuruluna ekleyerek 4 yastıkları ve 5 pin vardır
Çeşitli Switches- 4 pedidir. / Beklemeye (sol alt), Ses açma, Aşağı Ses, Sustur ?, (Sol Üst), Güç itibaren, Reset
Jack 4 yastıkları Line In
Kulaklık Jack 4 pedleri
2 düğmesine yastıkları ve Geri Düğmesi 2 yastıkları Pause / Çal
LCD konnektör ve Navigtor düğmesi
© iFixit — CC BY-NC-SA /Www.ifixit.com Sayfa 10/ 11
To reassemble your device, follow these instructions in reverse order.
Bu belge en son % 1'de oluşturuldu.
Adım 10

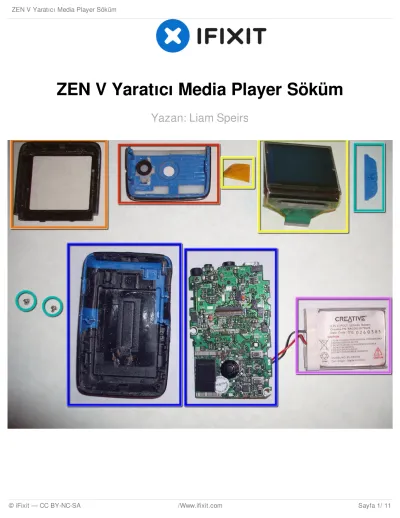

ZEN V Media Player tüm iç organlar
Düğme, plastik 2. adımda kaldırıldı
LCD, plastik, 3. Adımda kaldırıldı
Turuncu ESD Güvenli bandı ve LCD Perdesi-5. adımda kaldırıldı
Vidalar ve birim Button- Adım 6'da kaldırıldı
Geri Plastik Kasa ve Mantık Hamurları- Adım 7'de kaldırıldı
Pil Adım 8'de kaldırıldı
