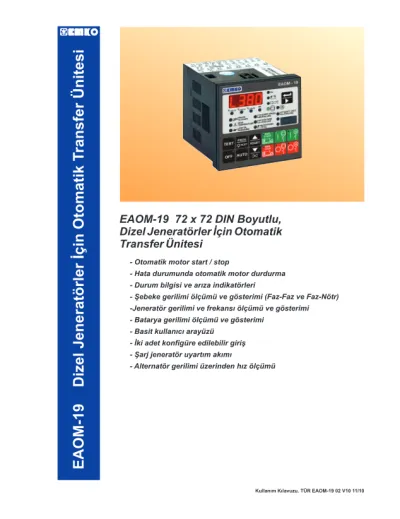

EAOM-19 Dizel Jeneratörler Ýçin Otomatik Transfer Ünitesi

(1)

EAOM-19 Dizel Jeneratörler Ýçin Otomatik T ransfer Ünitesi

EAOM-19 72 x 72 DIN Boyutlu,

- Otomatik motor start / stop

- Þebeke gerilimi ölçümü ve gösterimi (Faz-Faz ve Faz-Nötr) -Jeneratör gerilimive frekansýölçümü ve gösterimi - Batarya gerilimi ölçümü ve gösterimi

- Basit kullanýcý arayüzü - Ýki adet konfigüre edilebilir giriþ - Þarj jeneratör uyartým akýmý

- Alternatör gerilimi üzerinden hýz ölçümü

Dizel Jeneratörler Ýçin Otomatik Transfer Ünitesi

- Durum bilgisi ve arýza indikatörleri - Hata durumunda otomatik motor durdurma

Kullaným Kýlavuzu. TÜR EAOM-19 02 V10 11/10

(2)

EAOM-19 Otomatik transfer ünitesi kullaným kýlavuzu 2 ana bölümden oluþmaktadýr. Bu bölümler aþaðýda açýklandýðý þekildedir. Bu iki ana bölümün dýþýnda cihazýn teknik özelliklerinin yer aldýðý bölüm de mevcuttur. Kullaným kýlavuzu içerisinde yer alan tüm baþlýklar ve sayfa numaralarý" dizininde yer almaktadýr. Kullanýcý dizinde yer alan herhangi bir baþlýða sayfa numarasý üzerinden eriþebilir.

Bu bölümde, cihazýn fiziksel boyutlarý, panel üzerine montajý, elektriksel baðlantýsý gibi konular yer almaktadýr. Fiziksel ve elektriksel olarak cihazýn nasýl devreye alýnacaðý anlatýlmaktadýr.

Bu bölümde, cihazýn kullanýcý arayüzü, parametrelere eriþim, parametre tanýmlamalarý gibi konular yer almaktadýr.

Ayrýca bölümler içerisinde, fiziksel ve elektriksel montajda veya kullaným esnasýnda meydana gelebilecek tehlikeli durumlarý engellemek amacý ile uyarýlar konmuþtur.

Aþaðýda bölümler içerisinde kullanýlan Sembollerin açýklamalarý belirtilmiþtir.

ÝÇÝNDEKÝLER"

Kurulum:

Çalýþma Þekli Ve Parametreler:

KULLANIM KILAVUZU HAKKINDA

Elektrik çarpmasý sonucu oluþabilecek tehlikeli durumlarý belirtir.

Kullanýcýnýn bu sembolle verilmiþ uyarýlarý kesinlikle dikkate almasý gerekmektedir.

a

c

Güvenlik uyarýlarý yandaki sembolle belirginleþtirilmiþtir. Uyarýlarýn kullanýcý tarafýndan dikkate alýnmasý gerekmektedir.

Cihazýn fonksiyonlarý ve kullanýmý ile ilgili önemli notlar bu sembol ile belirginleþtirilmiþtir.

i

(3)

1.ÖNSÖZ...

2.KURULUM...

3.ELEKTRÝKSEL BAÐLANTI...

1.1 GENEL ÖZELLÝKLER...

2.1 GENEL TANITIM...

2.3 PANEL KESÝTÝ...

2.4 ORTAM ÞARTLARI...

2.5 CÝHAZIN PANEL ÜZERÝNE MONTAJI...

2.6 ...

2.7 CÝHAZIN PANEL ÜZERÝNDEN ÇIKARILMASI...

3.1 TERMÝNAL YERLEÞÝMÝ VE BAÐLANTI TALÝMATLARI...

3.4 BÝRÝM BAÐLANTILARI...

1.2 GARANTÝ...

1.3 BAKIM...

2.2 BOYUT...

CÝHAZIN MONTAJ APARATLARI ÝLE PANEL ÜZERÝNE SABÝTLENMESÝ

3.2 ELEKTRÝKSEL BAÐLANTI ÞEMASI...

3.2.1 EAOM-19 TN-C AC POWER SÝSTEMLER ÝÇÝN TEK FAZ BAÐLANTI ÞEMASI...

3.2.2 EAOM-19 TN-C AC POWER SÝSTEMLER ÝÇÝN ÜÇ FAZ BAÐLANTI ÞEMASI...

3.3 CÝHAZIN ÜST ETÝKET GÖRÜNÜMÜ...

3.5 BÝRÝM BAÐLANTILARI TANIMLARI...

4.1 ÖN PANELÝN TANIMLANMASI...

4.2 OPERATÖR PARAMETRELERÝNE ERÝÞÝM...

4.3 TEKNÝSYEN PARAMETRELERÝNE ERÝÞÝM...

4.4 PARAMETRE LÝSTESÝ...

4.5 PARAMETRE AÇIKLAMALARI...

4.5.1 ÞEBEKE GERÝLÝMÝ BAÐLANTI(P00) VE BIRAKMA SEVÝYESÝ(P01), ÜST SINIR(P02)..

4.5.2 ALTERNATÖR GERÝLÝMÝ ALT (P03) VE ÜST SINIR (P04), HATA KONTROL GECÝKMESÝ (P20)...

4.5.3 HIZ ALT (P51) VE ÜST SINIRI (P52), HATA KONTROL GECÝKMESÝ (P21)...

4.5.4 MOTOR SOÐUTMA ZAMANI (P07)...

4.5.5 ÞEBEKE GEÇÝÞ GECÝKMESÝ (P09)...

4.5.6 BATARYA GERÝLÝMÝ ALT SINIRI (P11)...

4.5.7 STOP / YAKIT SELENOÝD SEÇÝMÝ (P13)...

4.5.8 STOP MAGNET ÇEKME SÜRESÝ (P14)...

4.5.9 MOTOR ÇALIÞTI BÝLGÝSÝ (P15)...

4.5.10 MARÞ BASMA SÜRESÝ (P16), START DENEME ADEDÝ (P06)...

4.5.11 KONTROL GECÝKMESÝ (P19)...

4.5.12 KONFÝGÜRE EDÝLEBÝLÝR GÝRÝÞLER 1 VE 2 (P22 VE P23)...

4.5.13 KORNA ÇIKIÞI SEÇÝMÝ (P24)...

4.5.14 JÝKLE SÜRESÝ (P25)...

4.5.15 JENERATÖR START GECÝKMESÝ (P26)...

4.5.16 YAÐ SENSÖR SEÇÝMÝ (P27)...

4.5.17 OPERATÖR ÞÝFRESÝ (P28)...

4.5.18 TEKNÝSYEN ÞÝFRESÝ (P29)...

5.1 MANUEL MOD...

5.2 OTOMATÝK MOD...

5.3 TEST MODU...

6.1 ÇOK FONKSÝYONLU DISPLAYÝN TANIMLANMASI...

6.2 HATA GÖSTERGELERÝNÝN TANIMLANMASI...

6.3 ÇALIÞMA MODU DEÐÝÞTÝRME...

6.4 MANUEL START...

6.5 MANUEL STOP...

6.6 OTOMATÝK (AUTO) OPERASYON...

6.7 TEST OPERASYONU...

4.ÖN PANELÝN TANIMLANMASI VE PARAMETRELERE ERÝÞÝM...

5.ÇALIÞMA MODLARI...

6.OPERASYON...

ÝÇÝNDEKÝLER

3

Sayfa 6

Sayfa 33 Sayfa 19 Sayfa 13

Sayfa 8

Sayfa 31

Sayfa 9

Sayfa 6

Sayfa 7

Sayfa 9

Sayfa 10

Sayfa 11

Sayfa 12

Sayfa 13

Sayfa 14

Sayfa 15

Sayfa 16

Sayfa 17

Sayfa 18

Sayfa 19

Sayfa 21

Sayfa 23

Sayfa 25

Sayfa 26

Sayfa 27

Sayfa 28

Sayfa 29

Sayfa 31

Sayfa 32

Sayfa 33

Sayfa 36

Sayfa 38

Sayfa 29

Sayfa 30

(4)

7.HATA BULMA...

8.BLOK DÝYAGRAM...

9.KULLANICI TANIMLI PARAMETRELER...

10.SPESÝFÝKASYONLAR...

11.DÝÐER BÝLGÝLER...

LÝSTE-1...

Sayfa 40 Sayfa 41 Sayfa 39

Sayfa 41 Sayfa 42 Sayfa 43

(5)

EU UYUM DEKLARASYONU

5 Ýmalatçý Adý : EMKO ELEKTRONÝK A.Þ.

Ýmalatçý Adresi : DOSAB, Karanfil Sk., No:6, 16369 Bursa, Türkiye

Dizel jeneratörler için otomatik transfer ünitesi Ýmalatçý bu belge ile aþaðýdaki ürünün uyumluluðunu beyan eder:

Ürünün tabi olduðu yönetmelikler:

2006 / 95 / AT Belirli Gerilim Sýnýrlarý Dahilinde Kullanýlmak Üzere Tasarlanmýþ Elektrikli Teçhizat Ýle Ýlgili Yönetmelik

2004 / 108 / AT Elektromanyetik Uyumluluk Yönetmeliði

Ürünler aþaðýda belirtilen standartlara uygun olarak tasarlanmýþ ve üretilmiþtir:

TS EN 61000-6-4:2007 Elektromanyetik Uyumluluk (EMU) Endüstriyel Ortamlar Ýçin Emisyon Standardý

TS EN 61000-6-2:2006 Elektromanyetik Uyumluluk (EMU) Endüstriyel Çevreler Ýçin Baðýþýklýk

TS 2418 EN 61010-1:2003 Ölçme, Kontrol ve Laboratuarda Kullanýlan Elektrikli Cihazlar Ýçin Güvenlik Özellikleri

12 Kasým 2010 Ýsim : Serpil YAKIN

Bursa-TÜRKÝYE Pozisyon : Kalite Güvence Müdürü

Ürün Ýsmi :

Tip Numarasý : EAOM-19

Ürün Kategorisi : Ölçme, Kontrol ve Laboratuarda kullanýlabilir elektrikli ekipman

Ýmza Tarihi ve Yeri Yetkili Ýmzasý

(6)

1.Önsöz 1.1 Genel Özellikler

EAOM-19, dizel jeneratörler için otomatik transfer birimidir. Birim, bir þebeke hatasý durumunda otomatik olarak yükü jeneratöre aktarýr. Þebekenin her hangi bir fazýnýn hatasýný algýlayabilir ve eðer þebeke gerilimi set edilen sýnýrlarýn dýþýna çýkarsa, jeneratörü çalýþtýrýp yükü jeneratöre transfer edebilir. Birim üzerinde Otomatik, Manuel ve Test (jeneratörü yüksüz çalýþtýrmak için) çalýþma modlarý vardýr. Jeneratörün çalýþmasýný izler ve her hangi bir hata algýladýðýnda ýþýklý ve sesli ikaz verir. Birim izler

Motora yakýt verme ya da durdurma, (harici selenoid üzerinden) Marþ motoru, (harici röle üzerinden)

Þebeke hatasý durumunda otomatik jeneratör start ve yük transferi, (harici þebeke ve jeneratör kontaktörleri üzerinden)

Korna çýkýþý

Birim üzerinde bir adet dört-dijit, yedi-segment LED display mevcuttur. Bu display ile aþaðýdakiler izlenebilir

Birimin parametreleri Operatör veya Teknisyen þifresi ile programlanabilir (Operator þifresi ile yalnýzca P00 - P09 arasý ve parametreleri, Teknisyen þifresi ile tüm parametreler P00 - programlanabilir).

Ýlk start denemesinde motor start almayý baþaramaz ise, programlanmýþ sayý

kadar ya da baþarýlý olana kadar start iþlemi devam edecektir. Birim bir hata algýladýðýnda, ilgili hata LED'ini yakýp söndürür, kornayý çaldýrýr ve gerekiyorsa . Birimde ayrýca geçici, kalýcý, motor durdurucu, yük býraktýrýcý veya otomatik modda jeneratörün çalýþmasýný engelle olarak ayarlanabilen iki adet konfigure edilebilir giriþ mevcuttur.

P28 P29

(start denemesi adedi - P06)

motoru durdurur :

Þebeke gerilimi Motor hýzý Batarya gerilimi Motor sýcaklýðý Yað basýncý Birim kontrol eder:

:

Þebeke gerilimleri (Faz-Faz ve Faz-Nötr) Jeneratör gerilimi ve frekansý Batarya gerilimi Hata mesajý Program parametreleri

Alternatör çýkýþý (gerilim ve frekans)

(7)

7 1.2 Garanti

Malzeme ve iþçilik hatalarýna karþý iki yýl süreyle garanti edilmiþtir. Bu garanti cihazla birlikte verilen garanti belgesinde ve kullanma kýlavuzunda yazýlý olan müþteriye düþen görev ve sorumluklarýn eksiksiz yerine getirilmesi halinde yürürlükte kalýr.

1.3 Bakým

Cihazýn tamiri eðitimli kiþiler tarafýndan yapýlmalýdýr. Cihazýn dahili parçalarýna eriþmek için öncelikle cihazýn enerjisini kesiniz.

Cihazý hidrokarbon içeren çözeltilerle (Petrol, Trichlorethylene gibi) temizlemeyiniz. Bu çözeltilerle cihazýn temizlenmesi, cihazýn mekanik güvenirliðini azaltabilir.

Cihazýn dýþ plastik kýsmýný temizlemek için etil alkol ya da suyla nemlendirilmiþ bir bez kullanýnýz.

Cihazýn, Sanayi ve Ticaret Bakanlýðýnca tespit edilen ortalama kullaným ömrü 10 yýldýr.

(8)

Ýçindekiler

Paketin içerisinde, - 1 adet cihaz - 2 adet tutturma parçasý - Garanti belgesi bulunmaktadýr.

Taþýma sýrasýnda meydana gelebilecek hasarlara karþý, cihazýn montajýna baþlanmadan göz ile kontrol edilmesi gerekmektedir. Montaj ve devreye alma iþleminin mekanik ve elektrik teknisyenleri tarafýndan yapýlmasý gerekmektedir ve bu sorumluluk alýcýya aittir.

Cihaz üzerindeki herhangi bir hata veya arýzadan kaynaklanabilecek bir tehlike söz konusu ise sistemin enerjisini kapatarak cihazýn tüm elektriksel baðlantýlarýný sistemden ayýrýnýz.

Cihaz üzerinde, sigorta ve cihaz enerjisini kapatacak bir anahtar yoktur. Cihazýn besleme giriþinde enerjisini kapatacak bir anahtarýn ve sigortanýn kullanýcý tarafýndan sisteme ilave edilmesi gerekmektedir.

Cihazýn besleme gerilimi aralýðýnýn kontrolü ve uygun besleme geriliminin uygulanmasý gerekmektedir. Bu kontrol iþlemi, yanlýþ besleme gerilimi uygulanarak cihazýn, sistemin zarar görmesini ve olabilecek kazalarý engelleyecektir.

Elektrik þoklarýný ve benzeri kazalarý engellemek için cihazýn tüm baðlantýlarý tamamlanmadan cihaz ve montajýn yapýldýðý sisteme enerji verilmemelidir.

Cihazý kesinlikle parçalarýna ayýrmayýn, cihaz üzerinde deðiþiklik yapmayýn ve tamir etmeye çalýþmayýn. Cihaz üzerindeki müdahaleler, cihazýn hatalý çalýþmasýna, cihazýn ve sistemin zarar görmesine, elektrik þoklarýna ve yangýna sebep olabilir.

Cihazý, yanýcý ve patlayýcý gazlarýn bulunduðu ortamlarda kesinlikle kullanmayýnýz.

Cihazýn montajýnýn yapýlacaðý mekanik aksam üzerinde tehlike yaratabilecek tüm aksam ile ilgili gerekli tedbirlerin alýnmasý gerekmektedir. Bu tedbirler, montajý yapacak personelin güvenliði için gereklidir.

Cihazýn kendi sabitleme parçalarý ile sistem üzerine montajýnýn yapýlmasý gerekmektedir.

Uygun olmayan sabitleme parçalarý ile cihazýn montajýný yapmayýnýz. Sabitleme parçalarý ile cihazýn düþmeyeceðinden emin olacak þekilde montajýný yapýnýz.

Cihazýn montajýna baþlamadan önce kullaným kýlavuzunu ve aþaðýdaki uyarýlarý dikkatle okuyunuz.

2.Kurulum

c

(9)

9 2.1 Genel Tanýtým

2.2 Boyut

Maksimum 15mm /0.590 inch

72mm / 2.834 inch

72mm/2.834inch

83.5 mm / 3.287 inch 11.5mm / 0.452 inch

Ürün etiketi

Ön Panel IP65 koruma NEMA 4X

EAOM-19

Montaj Aparatý

Cihazýn montajýnýn yapýldýðý panel (maksimum kalýnlýk 15mm / 0.590 inch)

UV Hz.

OFFAUTO TEST

VL31/L3N VL23/L2N VL12/L1N

PROG TESTRESET

G

G EAOM- 19

STARTMAN.

MAN.STOP

~ ~~~

~

~ RPM

VV FAILED TO START HIGHTEMPER ATURE LOWOIL PRESSUR E

OVERSPEED FAILURE VOLTAGE FAILURE CHARGING FAIL

VZBATT. VOLT.FAILUR E

UV Hz.

OFF AUTO TEST

VL31/L3N VL23/L2N VL12/L1N

G

G EAOM - 19

MAN.

START

MAN.

STOP

~ ~~~~

~ RPM VV FAILED TO START HIGH TEMPERATURE LOW OIL PRESSURE

OVER SPEED FAILURE VOLTAGE FAILURE CHARGING FAIL

VZBATT. VOLT.

FAILURE

(10)

2.3 Panel Kesiti

97 mm / 3.82 inch (min)

97mm/3.82inch(min)

69mm/2.72inch

69mm / 2.72 inch

(11)

Çalýþma Sýcaklýðý :

Maksimum Rutubet :

Yükseklik :

-25 ile +70 °C

90 %Rh (Yoðunlaþma olmaksýzýn)

2000m'ye kadar Çalýþma Koþullarý

Cihazýn kullanýmýnýn yasak olduðu ortam ve uygulamalar:

Aþýndýrýcý atmosferik ortamlar Patlayýcý atmosferik ortamlar

Ev uygulamalarý (Cihaz sadece endüstriyel uygulamalarda kullanýlabilir.)

Cihazýn montajýnýn yapýlacaðý mekanik aksam üzerinde tehlike yaratabilecek tüm aksam ile ilgili gerekli tedbirlerin alýnmasý gerekmektedir. Bu tedbirler, montajý yapacak personelin güvenliði için gereklidir.

1-Cihazýn montaj yapýlacaðý panel k e s i t i n i , v e r i l e n ö l ç ü l e r d e hazýrlayýnýz.

2-Cihazýn ön paneli üzerinde bulunan sýzdýrmazlýk contalarýnýn takýlý olduðundan emin olunuz.

3-Cihazý panel üzerindeki kesite yerleþtiriniz. Cihazýn tutturma parçalarý üzerinde ise panel üzerine yerleþtirmeden çýkarýnýz.

2.4 Ortam Þartlarý

2.5 Cihazýn Panel Üzerine Montajý

c c

11

1 2 3

UV Hz.

OFFAUTO TEST

VL31/L3N VL23/L2N V L12/L1N

G

G EAOM

- 19

MAN.

START

MAN.

STOP

~ ~~~

~

~ RPM

VV FAILED TO START HIGH TEMPERATURE LOWOIL PRESSURE

OVERSPEED FAILURE VOLTAGE FAILURE CHARGING FAIL

VZBATT. VOLT.FAILURE

(12)

1-Montaj aparatýnýn vidalarýný gevþetiniz.

2-Montaj aparatýný, sol ve sað týrnaklarýndan hafifçe açarak geriye doðru çekiniz. Montaj aparatýný çýkarýrken cihazýn panel üzerinden düþmemesi için önlem alýnýz.

3-Cihazý panelin ön tarafýndan çekerek çýkarýnýz.

Cihazý panel üzerinden ayýrma iþlemine baþlamadan önce cihazýn ve baðlý olduðu sistemin enerjisini kesiniz, cihazýn tüm baðlantýlarýný ayýrýnýz.

Cihazýn kendi sabitleme parçalarý ile sistem üzerine montajýnýn yapýlmasý gerekmektedir. Uygun olmayan sabitleme parçalarý ile cihazýn montajýný yapmayýnýz. Sabitleme parçalarý ile cihazýn düþmeyeceðinden emin olacak þekilde montajýný yapýnýz.

Cihaz panel montajýna uygun olarak tasarlanmýþtýr.

1-Cihazý panelin ön tarafýndan açýlan kesite iyice yerleþtiriniz.

2 - M o n t a j a p a r a t ý n ý c i h a z ý n a r k a s ý n d a n g e ç i r i n i z . M o n t a j aparatýný panele doðru iterek cihazý panel üzerinde sabitleyiniz.

2.6 Cihazýn Montaj Aparatlarý Ýle Panel Üzerine Sabitlenmesi

2.7 Cihazýn Panel Üzerinden Çýkarýlmasý

c c

1 2

UV Hz.

OFFAUTO TEST

VL31/L3N V L23/L2N VL12/L1N

PROG TEST RESET

G

G EAOM- 19

STARTMAN.

STOPMAN.

~ ~~~~

~ RPM

VV FAILED TO START HIGH TEMPERA

TURE LOW PRESSUREOIL

OVERSPEED FAILURE VOLTAGE FAILURE CHARGING FAIL

UV Hz.

OFFAUTO TEST

V L31/L3N VL23/L2N V L12/L1N

PROG TEST RESET

G

G EAOM

- 19

STARTMAN.

STOPMAN.

~ ~~~~

~ RPM

VV FAILED TO START HIGH TEMPERA LOWOILTURE PRESSURE

OVER SPEED FAILURE VOLTAGE FAILURE CHARGING FAIL

(13)

13 Cihazýn sisteme göre konfigüre edilmiþ olduðunu garanti altýna alýnýz. Yanlýþ konfigürasyon sonucu sistem ve/veya personel üzerinde oluþabilecek zarar verici sonuçlarýn sorumluluðu alýcýya aittir.

Cihaz parametreleri, fabrika çýkýþýnda belirli deðerlere ayarlanmýþtýr, bu parametreler kullanýcý tarafýndan mevcut sistemin ihtiyaçlarýna göre deðiþtirilmelidir.

Cihaz, bu tür ürünlerde deneyimi olan vasýflý operatör veya teknisyenler tarafýndan kullanýlmalýdýr. Cihaz aksamýndaki voltaj insan hayatýný tehdit edebilir düzeydedir, yetkisiz müdahaleler insan hayatýný tehlikeye sokabilir.

Cihazýn besleme gerilimi aralýðýnýn kontrolü ve uygun besleme geriliminin uygulanmasý gerekmektedir. Bu kontrol iþlemi, yanlýþ besleme gerilimi uygulanarak cihazýn, sistemin zarar görmesini ve olabilecek kazalarý engelleyecektir.

Elektrik þoklarýný ve benzeri kazalarý engellemek için cihazýn tüm baðlantýlarý tamamlanmadan cihaz ve montajýn yapýldýðý sisteme enerji verilmemelidir.

3.Elektriksel Baðlantý

3.1 Terminal Yerleþimi ve Baðlantý Talimatlarý

c c c c

8 adet

Vida sýkýþtýrma 0,5Nm

Tornavida 0,8 x3mm 1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19

11 adet

*** * * * * * * ***

*

5.08mm 7.62mm

(14)

3.2 Elektriksel Baðlantý Þemasý

3.2.1 TN-C AC Power SÝstemler Ýçin Tek Faz Baðlantý Þemasý

ÞEBEKE

ÞEBEKE KONTAKTÖRÜ JENERATÖR KONTAKTÖRÜ

YÜK

JENERATÖR

JENERATÖR RÖLESÝ ÞEBEKE RÖLESÝ

SÝG.-4 SÝG.-3

L L

L

N N

N

13 18 19 17 16

ÞARJ JEN.D+(W.L.)

B+ ÞARJJENERATÖR

SÝG.-2

40A 40A

SÝG.-1

BATARY

A +

-BAT +BAT +BAT

MARÞ MOTORU

BATARYANIN NEGATÝF UCU TOPRAKLANMALIDIR START

RÖLE SELENOÝD RÖLESÝ

DÜÞÜKYAÐBASINCI

AÞIRIHARARET

KONFÝGÜREEDÝLEBÝLÝRGÝRÝÞ-2 KORNAÇIKIÞI

1 2 3 4 5 11 10 9 8 7 6

15

12 14

1 1

2

KONFÝGÜREEDÝLEBÝLÝRGÝRÝÞ-1

ÖLÇME

DEVRESÝ ÖLÇME

DEVRESÝ

5A@250VV 5A@250VV

16A@32VZ 16A@32VZ

16A@32VZ

3

(15)

15

ÞEBEKE

ÞEBEKE KONTAKTÖRÜ JENERATÖR KONTAKTÖRÜ

YÜK

JENERATÖR

JENERATÖR RÖLESÝ ÞEBEKE RÖLESÝ

SÝG.-6 SÝG.-5 SÝG.-4 SÝG.-3

15 12

L1 L1

L1

N N

N

L2 L2

L2

L3 L3

L3

14 13 18 19 17 16

ÞARJJEN.D+(W.L.)

B+ ÞARJJENERATÖR

SÝG.-2

40A 40A

SÝG.-1

BATARY

A +

-BAT +BAT +BAT

MARÞ MOTORU

BATARYANIN NEGATÝF UCU TOPRAKLANMALIDIR START

RÖLE SELENOÝD RÖLE

DÜÞÜKYAÐBASINCI

AÞIRIHARARET KORNAÇIKIÞI

1 2 3 4 5 11 10 9 8 7 6

1

2

1

3.2.2 TN-C AC Power Sistemler Ýçin Üç Faz Baðlantý Þemasý

Birimin uygun diyagrama (Bölüm 3.2.1 ya da 3.2.2) göre baðlantýsýný yapýnýz.

Batarya beslemesinin doðru baðlandýðýndan ve batarya negatif ucunun topraklandýðýndan emin olunuz. Baðlantýyý kolaylaþtýrmak için birimin arka tarafýndan konnektörler çýkartýlabilir.

c

Sigortalar aþðýdaki gibi olmalýdýr:

SÝG. 1 1A. T

SÝG. 2 Selenoidler vs. Için gerekli akýma göre.

SÝG. 3,4 5A. (Maksimum) SÝG. 5,6 1A.

c

1-

2-

KONFÝGÜREEDÝLEBÝLÝRGÝRÝÞ-2 KONFÝGÜREEDÝLEBÝLÝRGÝRÝÞ-1

ÖLÇME

DEVRESÝ ÖLÇME

DEVRESÝ

5A@250VV 5A@250VV

16A@32VZ 16A@32VZ

16A@32VZ

Vac tanýmý olarak simgesi Vdc tanýmý olarak simgesi kullanýlmýþtýr.

V

c

Z 3-

3

(16)

3.3 Cihazýnýn Üst Etiket Görünümü

1 2 3 4 5 6 7 8 9 10 11

BATARYA- BATARYA+ BATARYA+ START SELENOÝD KORNA YAÐ BASINÇ AÞIRI HARARET KONF. GÝRÝÞ-1 KONF. GÝRÝÞ-2 ÞARJ JEN.

16A 16A 16A

P/N : EAOM-19

-BAT

12 13 14 15 16 17 18 19

5A 5A

ÞEBEKEN ÞEBEKEL1 ÞEBEKEL2 ÞEBEKEL3 JEN.N JEN.L1 ÞEBEKE RÖLESÝ JEN. RÖLESÝ

(17)

17 Tablo 3.1, baðlantýlarý ve tavsiye edilen kablo kesitlerini gösterir. Tablo 3.2 ise bu baðlantýlarýn fonksiyonlarýný tanýmlar.

+ Batarya beslemesi

2 1.0 Birimi besler

- Batarya beslemesi

1 1.0 Birimi besler

Pin Tanýmý Kablo kesiti

(mm²) Not

3 + Batarya giriþi 2.5 Pin 4,5 ve 6’ yý

besler

Start röle çýkýþý

4 2.5

Maksimum 16A.

PIN3 (+Batarya) ile beslenir

Yakýt/ Stop Selenoid çýkýþý

5 2.5

Korna çýkýþý

6 2.5

Yað basýncý giriþi

7 1.0 Kontak giriþi

Sýcaklýk giriþi

Konfigüre edilebilir giriþ-1

Konfigüre edilebilir giriþ-2

Þarj jeneratör giriþi

11 1.0

Þebeke gerilimi nötr

12 1.0

Þebeke gerilim giriþi (L1)

13 1.0

14 1.0 3 faz ile kullanýlýr

15 1.0 3 faz ile kullanýlýr

Jeneratör gerilimi nötr

16 1.0

Jeneratör gerilim giriþi (L1)

17 1.0

Þebeke Kontaktörü

18 2.5 Röle çýkýþý (5A)

Jeneratör kontaktörü

19 2.5 Röle çýkýþý (5A)

Maksimum 16A.

PIN3 (+Batarya) ile beslenir Maksimum 16A.

PIN3 (+Batarya) ile beslenir 3.4 Birim Baðlantýlarý

Tablo 3.1 Birim Baðlantýlarý

(18)

Tablo 3.2 Birim Baðlantýlarý Tanýmlarý

Pin Fonksiyonu

1 Negatif batarya giriþi. EAOM-19'u besler.

2 Pozitif batarya giriþi. EAOM-19'u besler.

3 Pozitif batarya giriþi. Pin 4,5 ve 6'yý besler.

4 Start röle çýkýþý. Pin 3'den +DC beslenir. Marþ motorunu kontrol eder.

6 Korna çýkýþý. Pin 3'den +DC beslenir. (Konfigüre edilebilir)

12 Þebeke gerilimi nötr.

16 Jeneratör gerilimi nötr.

18 Þebeke kontaktörü.Röle çýkýþý(NC).

19 Jeneratör kontaktörü. Röle çýkýþý (NO).

5 Yakýt/Stop selenoid çýkýþý. Pin 3'den +DC beslenir. Motora yakýt vermeyi ya da motoru durdurmayý kontrol eder.

8 Sýcaklýk sviç'inden giriþ. Motorun sýcaklýðý termostat ayarýný aþtýðýnda "0" Volt'a çekilmiþ olur.

11 Þarj jeneratör giriþi. Motorun çalýþtýðýný algýlamada kullanýlabilir.

Eðer giriþ kullanýlmayacak ise +BAT'a çekilmelidir.

17 Jeneratör L1 faz giriþi. Birim, motorun çalýþtýðýný algýlamada jeneratör kullanýlmasý için programlanabilir.

frekansýnýn 7

Yað basýncý sviç'inden giriþ. Yað basýncý sviç'i yað basýncý normal iken açýlan, yað basýncý düþük iken kapanan tipte olmalýdýr.

(hata durumu ya da motor durdurma.)

9

Konfigüre edilebilir giriþ-1. Normalde açýk. "0" Volt'a çekildiðinde, korna çalmaya ve SPARE-1 LED'i yanýp sönmeye baþlar. Bu giriþ motor durdurucu, jeneratör kontaktörü býraktýrýcýveya otomatik modda jeneratörün çalýþmasýný engelleolarak seçilebilir.

10

13 14 15

L1 L2 L3

3.5 Birim Baðlantýlarý Tanýmlarý

Þebeke gerilim giriþleri. Yükün Jeneratöre otomatik olarak transferini kontrol etmede, gerilim hatasýný algýlamak için kullanýlýr. Tek faz uygulamalarýnda, Pin 14 ve 15 kullanýlmaz.

Konfigüre edilebilir giriþ-2. Normalde açýk. "0" Volt'a çekildiðinde, korna çalmaya ve SPARE-2 LED'i yanýp sönmeye baþlar. Bu giriþ motor durdurucu, jeneratör kontaktörü býraktýrýcýveya otomatik modda jeneratörün çalýþmasýný engelleolarak seçilebilir.

(19)

4. Ön Panelin Tanýmlanmasý ve Parametrelere Eriþim

19 4.1 Ön Panelin Tanýmlanmasý

2 10 9 8 7

6 11 12 13

17 18 19 20

27 24

25 21 22 3

4 5 16

15 14 1

6

7

8 4

9 Bu LED yükün þebekeye baðlý olmadýðýný gösterir. Rengi kýrmýzýdýr.

10 Bu LED yükün jeneratöre baðlý olmadýðýný gösterir. Rengi kýrmýzýdýr.

3 MANUEL, OTOMATÝK ve TEST modlarýnda, motor start pozisyonuna geçtiðinde LED yanar. Rengi yeþildir.

5

Bu LED yükün jeneratörden beslendiðini gösterir. Rengi yeþildir.

Eðer jeneratör kontaktörü kapalýysa ve yük jeneratörden besleniyorsa bu LED yanar.

Numara Açýklama

1 Bu LED birimin TEST modunda olduðunu gösterir. Rengi kýrmýzýdýr. Birim TEST modundan diðer bir moda geçtiðinde LED söner.

2 Bu LED birimin Programlama modunda olduðunu gösterir.Rengi kýrmýzýdýr.

Programlama modunda iken LED yanar, moddan çýkýldýðýnda ise söner.

Bu LED birimin OFF modunda olduðunu gösterir. Rengi kýrmýzýdýr.

Birim OFF modundan diðer bir moda geçtiðinde LED söner.

Bu LED birimin OTOMATÝK modda olduðunu gösterir. Rengi kýrmýzýdýr.

Birim OTOMATÝK moddan diðer bir moda geçtiðinde LED söner.

MANUEL, OTOMATÝK ve TEST modlarýnda, motor stop pozisyonuna geçtiðinde LED yanar. Rengi kýrmýzýdýr.

Bu LED yükün þebekeye baðlý olduðunu gösterir. Rengi yeþildir.

UV Hz.

OFF AUTO TEST

VL31/L3N VL23/L2N VL12/L1N

PROG

TEST RESET

G

EAOM - 19

MAN.

START

MAN.

STOP

~ ~~~~

~

RPM

VV FAILED TO START HIGH TEMPERATURE LOW OIL PRESSURE

OVER SPEED FAILURE VOLTAGE FAILURE CHARGING FAIL

VZBATT. VOLT.

FAILURE SPARE 1 SPARE 2 G

23

26

(20)

Numara Açýklama

11 Bu butona basýldýðýnda, birim operasyon modunu TEST Moduna deðiþtirir ve LED (1) yanar.

13

14 12

Hem LAMBA TEST fonksiyonunu gerçekleþtirmek hem de Prýogramlama Moduna girmek için bu buton kullanýlýr. Butona ilk basýldýðýnda LAMBA TEST fonksiyonu (tüm Ledler ve display segmentleri yanar) iþlem yapar. Butona 5 saniye basýlýrsa birim PROGRAMLAMA Moduna geçer ve ayný anda LED (2) yanar.

Bu buton birim MANUEL Modda iken, motoru çalýþtýrmak için kullanýlýr.

Butona basýldýðýnda LED (3) yanar.

ARTTIRMA ve ARIZA RESET butonu olarak çalýþýr. Buton normalde, her hangi bir arýza oluþtuðunda arýzayý silmek için kullanýlýr. Bunun dýþýnda

PROGRAMLAMA Modunda iken parametrelerin içeriklerini arttýrmak için kullanýlýr.

15 Bu buton birim MANUEL Modda iken, yükü þebekeye transfer etmek için kullanýlýr.

16 Bu buton birim MANUEL Modda iken, yükü jeneratöre transfer etmek için kullanýlýr.

17

18

19

20

21 Bu buton birim MANUEL Modda iken, yükün þebekeden beslenmesini kesmek için kullanýlýr.

22 Bu buton birim MANUEL Modda iken, yükün jeneratörden beslenmesini kesmek için kullanýlýr.

23 Onay ve gösterim seçim butonudur. Parametreler arasýnda dolaþýrken ve girilen deðerleri onaylamak için bu buton kullanýlýr. Bkz. bölüm 4 ve bölüm 6.1.

24 Çok fonksiyonlu Display. Birimin Programlanmasýnda ve bölüm 6 da açýklanan özelliklerde kullanýlýr.

25 Arýza LED'leri(göstergeleri). Bu konu hakkýnda detaylý bilgi bölüm 6.2 de verilmektedir.

Bu buton birimin operasyon modunu OFF Moduna deðiþtirmek için kullanýlýr.

Butona basýldýðýnda, birim operasyon modunu OFF Moduna deðiþtirir ve LED (6) yanar.

Bu buton birimin operasyon modunu OTOMATÝK(AUTO) Moduna deðiþtirmek için kullanýlýr. Butona basýldýðýnda, birim operasyon modunu OTOMATÝK Moduna deðiþtirir ve LED (7) yanar.

AZALTMA ve KORNA SUSTURMA butonu olarak çalýþýr. Buton normalde, her hangi bir arýza oluþtuðunda çalmaya baþlayan kornayý susturmak için kullanýlýr.

Bunun dýþýnda PROGRAMLAMA Modunda iken parametrelerin içeriklerini azaltmak için kullanýlýr.

Bu buton birim MANUEL Modda iken, motoru durdurmak için kullanýlýr. Butona basýldýðýnda LED (8) yanar.

26 Bu led jeneratör geriliminin normal olduðunu gösterir.

27 Bu led þebeke geriliminin normal olduðunu gösterir.

(21)

Parametre içeriðini görmek için arttýrma butonuna basýnýz.

P00: Þebeke Gerilimi Baðlantý Seviyesi 4.2 Operatör parametrelerine eriþim

21 Arttýrma butonuna basýnýz.

Enter butonu ile þifrenizi onaylayýnýz.

Eðer þifre yanlýþsa, birim normal çalýþma ekranýna dönecektir.

RESET PROG

TEST

°F

VL12 VL23 VL31 GEN V.

RESET PROG

TEST

°F

RESET PROG

TEST

°F

Butonuna saniye bastýðýnýzda parametrelere giriþ için þifre sorulacaktýr.

5 Parametrelere operatör veya teknisyen þifresini girerek eriþebilirsiniz. Operator veya teknisyen þifresi girme seçimini arttýrma ve eksiltme butonlarý ile yapýnýz.

Çalýþma Ekraný

Not1: Enter butonuna basýldýðýnda eðer operatör þifresi sýfýr ise, þifre sorma ekraný atlanacak ve mesajý gösterilecektir.

Arttýrma ve eksiltme butonlarý ile þifrenizi giriniz.

RESET PROG

TEST

°F

RESET PROG

TEST

°F

RESET PROG

TEST

°F

Not3: Displayde mesajý var iken þifre girmeden Enter butonuna bastýðýnýzda, mesajý gösterilecektir. Fakat bu durumda parametre deðerleri deðiþtirilemez yalnýzca gözlenir.

Not2: Bu bölümde ( ve ) parametreleri yer almaktadýr.

P00 - P09 P28

OPERATÖR ÞÝFRESÝ

Program moduna yalnýzca cihaz modunda iken girilebilir. Cihazý moduna almak için OFF (17) butonuna basýnýz. Bu sýrada motor çalýþýyorsa duracaktýr ve LED (6) yanacaktýr.

Daha sonra aþaðýdaki adýmlarý izleyiniz:

OFF OFF

(22)

Arttýrma ve eksiltme butonlarý ile deðeri deðiþtirebilirsiniz.

Deðiþtirdiðiniz deðeri onaylamak ve bir sonraki parametreye geçmek için Enter butonuna basýnýz.

P00 parametresi içeriði

P01: Þebeke Gerilimi Býrakma Seviyesi

Çalýþma ekranýna dönmek için butonuna basýnýz.

PROG

RESET PROG

TEST

°F

RESET PROG

TEST

°F

RESET PROG

TEST

°F

RESET PROG

TEST

°F

RESET PROG

TEST

°F

Bir sonraki parametreye geçmek için Enter butonuna basýnýz.

Bir sonraki parametreye geçmek için Enter butonuna basýnýz. Bu þekilde ( - ve ) parametrelerine eriþip istediklerinizi deðiþtirebilirsiniz.

P00 P09 P28

(23)

4.3 Teknisyen parametrelerine eriþim

23 Enter butonuna basýnýz.

RESET PROG

TEST

°F

RESET PROG

TEST

°F

RESET PROG

TEST

°F

Arttýrma butonuna basýnýz.

RESET PROG

TEST

°F

Arttýrma ve eksiltme butonlarý ile þifrenizi giriniz.

RESET PROG

TEST

°F

RESET PROG

TEST

°F

RESET PROG

TEST

°F

Not2: Bu bölümde ( ) tüm parametreler yer almaktadýr.

P00 - P29

TEKNÝSYEN ÞÝFRESÝ

Program moduna yalnýzca cihaz modunda iken girilebilir. Cihazý moduna almak için OFF (17) butonuna basýnýz. Bu sýrada motor çalýþýyorsa duracaktýr ve LED (6) yanacaktýr.

Daha sonra aþaðýdaki adýmlarý izleyiniz:

OFF OFF

P00: Þebeke Gerilimi Baðlantý Seviyesi Enter butonu ile þifrenizi onaylayýnýz.

Eðer þifre yanlýþsa, birim normal çalýþma ekranýna dönecektir.

Butonuna saniye bastýðýnýzda parametrelere giriþ için þifre sorulacaktýr.

5 Parametrelere operatör veya teknisyen

þifresini girerek eriþebilirsiniz. Operator veya teknisyen þifresi girme seçimini arttýrma ve eksiltme butonlarý ile yapýnýz.

Not1: Enter butonuna basýldýðýnda eðer teknisyen þifresi sýfýr ise, þifre sorma ekraný atlanacak ve mesajý gösterilecektir.

Not3: Displayde mesajý var iken þifre girmeden Enter butonuna bastýðýnýzda, mesajý gösterilecektir. Fakat bu durumda parametre deðerleri deðiþtirilemez yalnýzca gözlenir.

(24)

P01: Þebeke Gerilimi Býrakma Seviyesi

Çalýþma ekranýna dönmek için butonuna basýnýz.

PROG

RESET PROG

TEST

°F

RESET PROG

TEST

°F

RESET PROG

TEST

°F

RESET PROG

TEST

°F

RESET PROG

TEST

°F

Bir sonraki parametreye geçmek için Enter butonuna basýnýz.

Bir sonraki parametreye geçmek için Enter butonuna basýnýz. Bu þekilde ( - ) tüm parametrelere eriþip istediklerinizi deðiþtirebilirsiniz.

P00 P29

(25)

4.4 Parametre Listesi

25

P18 Marþ'ý kesmek için hýz sýnýrý 20.0 - 45.0 40.0

P19 Kontrol gecikmesi 0 - 99 10

P20 Jeneratör voltajý hata kontrol gecikmesi 0.0 - 10.0 5.0

P21 Hýz hata kontrol gecikmesi Saniye 5.0

P24

Korna çýkýþý (Pin6) seçimi;

0= Alarm çýkýþý 1= Jikle çýkýþý

2= Yakýt selenoidi simülasyonu çýkýþý

0 - 2 0

P25 Jikle süresi 0.8

P17

P22

P23 Konfigure edilebilir giriþ-2 eçenekler

(Pin10) S P22 parametresi ile aynýdýr.

Konfigure edilebilir giriþ-1 (Pin9) Marþ'ý kesmek için alternatör gerilim sýnýrý

0

1 2 3 4 5 6

Iþýklý ve sesli ikaz verilir.

Geçici arýza tipidir.

Iþýklý ve sesli ikaz verilir.

Reset edilene kadar devam eder.

1" ile ayný, ayrýca motor durdurulur.

"0" ile ayný, fakat motor çalýþýyorken.

"1" ile ayný, fakat motor çalýþýyorken.

"4" ile ayný, ayrýca motor durdurulur.

"4" ile ayný, ayrýca jeneratör kontaktörü býraktýrýlýr.

VAC Hz.

Saniye

40 - 360

0 - 7

0 - 7 0.0 - 10.0

0.0 - 30.0

Prm. No Parametre tanýmý Birim Alt / Üst Limit Fabrika

Ayarý

P00 Þebeke gerilimi baðlantý seviyesi VAC 60 - 600 320

P01 Þebeke gerilimi býrakma seviyesi VAC 60 - 600 300

P02 Þebeke gerilimi üst sýnýrý VAC 60 - 600 440

P03 Alternatör gerilimi alt sýnýrý VAC 60 - 600 320

P04 Alternatör gerilimi üst sýnýrý VAC 60 - 600 440

P51 Hz. 30.0 - 75.0 43.0

P06 Adet 1 -10 3

P09 Þebeke geçiþ gecikmesi Dakika 0 - 30 3

P10 Tek / Üç faz seçimi 1 PH / 3 PH 3 PH

P11 Batarya gerilimi alt sýnýrý VDC 7.2 - 24.0 8.0

P13 Stop / Yakýt selenoid seçimi StoP / FuEL FuEL

P14 Stop magnet çekme süresi 0 - 99 20

P16 Marþ basma süresi 5 - 99 5

P15.0 P15.1 P15.2 P15.3 P07 P08

P12

P15

Hýz alt sýnýrý

Start deneme adedi Motor soðutma zamaný

Korna çalma süresi

Þebeke-Jeneratör veya Jeneratör-Þebeke geçiþ gecikmesi

Motor çalýþtý bilgisi Þarj dinamo gerilimi Hýz

Jeneratör gerilimi Yað basýncý

Dakika

Saniye

0 - 999 0 - 99 0 = soðutma iþlemi iptal

0.1 - 25.0

no / YES 0 = sürekli

no / YES no / YES no / YES

3

60

1.0

No YES

No

300

0

P26 Jeneratör start gecikmesi 0 - 9999 0

P27 Yað sensör seçimi 0

Saniye

P28 Operatör þifresi (P00 - P09, veP28) 0 - 9999 0

P29 Teknisyen þifresi (P00 -P29) 0 - 9999 0

Saniye 0 - 1

P52 Hýz üst sýnýrý Hz. 30.0 - 75.0 53.0

P191 Yað arýzasý kontrol gecikmesi Saniye 0.0 - 25.0 0.0

Otomatik modda jeneratörün çalýþmasýný engelle 7

No

(26)

4.5 Parametre açýklamalarý

P00 Þebeke gerilimi baðlantý seviyesi P01

P02

Þebeke gerilimi býrakma seviyesi Þebeke gerilimi üst sýnýr

Birim otomatik modda iken, þebeke ile jeneratör arasýnda yükü anahtarlamak için yukarýdaki parametreleri kullanýr. Eðer þebeke gerilimi üst sýnýrdan daha yüksek ise veya býrakma seviyesinden daha düþük ise, birim yükü þebekenin yerine jeneratöre aktarýr. Yük þebeke üzerinden besleniyor iken þebeke gerilimi býrakma seviyesinin altýna düþtüðünde, birim yükü jeneratöre anahtarlayacaktýr. Tersine, eðer þebeke gerilimi düþükse ve yük jeneratörden besleniyorsa, þebeke gerilimi baðlantý seviyesine ulaþana kadar birim yükü þebekeye transfer etmeyecektir. Bu histerisiz anahtarlanma seviyeleri civarýndaki þebeke gerilimi

deðiþikliklerinde, yükün þebeke ile jeneratör arasýnda sürekli olarak anahtarlanmasýný önler.

Þekil 4.1 otomatik modda, þebeke gerilimi zamanla deðiþtiði sýrada yükün þebeke ile jeneratör arasýnda nasýl transfer edildiðini gösterir.

Þekil 4.1 Yük Anahtarlanmasý Seviyeleri

4.5.1 Þebeke Gerilimi Baðlantý (P00) ve Býrakma Seviyesi (P01), Üst Sýnýr (P02)

Fabrika ayar seviyeleri

440V

320V 300V

Zaman Þebeke

gerilimi Üst sýnýr

Þebeke gerilimi

Baðlantý seviyesi Býrakma seviyesi

Yük anahtarlanmasý Þebeke

Jeneratör Þebeke Jen. Þebeke Jeneratör Þebeke

(27)

27 4.5.2 Alternatör Gerilimi Alt(P03) ve Üst Sýnýr(P04), Hata Kontrol Gecikmesi(P20) P03 Alternatör gerilimi alt sýnýrý

P04 Alternatör gerilimi üst sýnýrý

P20 Alternatör gerilim hata kontrol gecikmesi

Kontrol gecikmesi parametresi (P19) ile tanýmlý süre sonunda, jeneratör gerilimi P03 ve P04 parametreleri ile tanýmlý sýnýrlarýn dýþýna çýktýðýnda ve bu durum P20 parametresi ile tanýmlý süre kadar devam ettiðinde,birim jeneratör gerilim hatasý uyarýsý verecektir. Bu hata soðutma süresi olmaksýzýn jeneratör setini hemen durdurur.

P51 Hýz alt sýnýrý

P21 Hýz hata kontrol gecikmesi P52 Hýz üst sýnýrý

Kontrol gecikmesi parametresi (P19) ile tanýmlý süre sonunda, alternatör çýkýþ frekansý P51 ve P52 parametreleri ile tanýmlý sýnýrlarýn dýþýna çýktýðýnda ve bu durum P21 parametresi ile tanýmlý süre kadar devam ettiðinde,birim hýz hatasý uyarýsý verecektir. Bu hata soðutma süresi olmaksýzýn jeneratör setini hemen durdurur.

4.5.3 Alternatör Frekansý Alt(P51) ve Üst Sýnýrý(P52), Hata Kontrol Gecikmesi(P21)

Yük transfer sinyali kesildiðinde, jeneratörün yüksüz olarak çalýþtýðý zamandýr. Yani motorun kapatýlmadan önceki dinlenme zamanýdýr. Parametre P07 bu dinlenme periyodunun süresini tanýmlar.

Motor soðutma zamaný 4.5.4 Motor Soðutma Zamaný (P07)

Otom

r.

atik modda, þebeke bir kesintiden sonra tekrar geri geldiðinde, birim P09 parametresi ile tanýmlý süre sonunda yükü jeneratörden þebekeye geri transfer edecektir. Bu gecikme, yükü tekrar üzerine almadan önce þebeke geriliminin normale gelmesine izin veri

4.5.5 Þebeke Geçiþ Gecikmesi (P09)

Eðer batarya gerilimi, (P11) ile tanýmlý deðerin altýna düþerse, bir hata oluþur. Bu hata jeneratör setini durdurmaz.

Batarya gerilimi alt sýnýrý 4.5.6 Batarya Gerilimi Alt Sýnýrý (P11)

Bu parametre ya Stop selenoid ya da Yakýt selenoid kullanýmýna izin verir.

Yakýt selenoid seçilirse, motor çalýþýyorken Yakýt selenoid enerjilenecek, motoru durdurmak ve yakýtý kesmek için enerjisiz býrakýlacaktýr.

seçilirse, normalde Stop selenoid enerjisiz býrakýlacak, yalnýzca motoru durdurmak için enerjilenecektir. Selenoid, (P14) ile tanýmlý süre kadar enerjili kalacaktýr.

Stop selenoid

Stop magnet çekme süresi 4.5.7 Stop / Yakýt Selenoid Seçimi (P13)

(28)

Bu parametre motoru durdurmak için Stop selenoidin enerjili kalacaðý süreyi ayarlar. Yalnýzca (P13) parametresi Stop Selenoid seçilmiþ ise geçerlidir.

Stop/Yakýt selenoid seçimi

Birim, motor çalýþtýðýnda marþ motorunu sürmeyi kesmek için Start selenoidin enerjisini keser.

Tersine, marþ basma süresi sonunda motor çalýþmazsa, birim marþ motorunu sürmeyi keser ve start iþlemini tekrarlar. Bundan sonra ise birim, motorun çalýþtýðýný algýlayabilmelidir.

Aþaðýda açýklandýðý gibi dört sinyal motor çalýþtý bilgisi verir:

Þarj jeneratör uyartým akýmý. Bu akým, motor bir kez çalýþtýðýnda sýfýra düþmeli.

Motor hýzý. Parametre P18 ayarlanýr.

Alternatör gerilimi. Parameter P17 ayarlanýr.

Yað basýncý. Yað basýncý yeterli seviyeye geldiðinde yað basýncý sviç'i açýlmalýdýr.

Yukarýdakilerden hepsi veya her hangi biri seçilebilir. Tercihen, "1" Motor hýzý ile birlikte "0"

Þarj jeneratör veya "2" Alternatör geriliminin seçilmesi tavsiye edilir.

Seçilen sinyallerden her hangi biri oluþtuðunda, birim motor çalýþtý kabul edecektir.

. 0

1 Marþ'ý kesmek için hýz sýnýrý

2 Marþ'ý kesmek için alternatör gerilim sýnýrý

3

bkz.

Bölüm 4.5.10

4.5.8 Stop Magnet Çekme Süresi (P14)

4.5.9 Motor Çalýþtý Bilgisi (P15)

4.5.10 Marþ Basma Süresi(P16), Start Deneme Adedi(P06) Motora Start Verme:

Marþ basma süresi Marþ basma süresi' Start deneme adedi,

Start Hatasý

Birim bir Motor Start komutu aldýðýnda, marþ motorunu sürmek için Start selenoidi ve motora yakýt vermek için de Fuel selenoidi (eðer seçili ise Stop/Yakýt selenoid seçimi (P13)) enerjiler. Birim motorun start aldýðýný(çalýþtýðýný) algýlarsa marþ motorunu sürmeyi keser. Motor çalýþtý bilgileri, parametre P15 Motor çalýþtý bilgisi ile tanýmlanýr.

Parametre P16 , marþ motorunu sürmede maksimum periyodu tanýmlar.

Yeni bir start denemesi, nin iki katý bir gecikmeden sonra yapýlýr.

Parametre P06 birimin start verme iþlemini terketmeden önce yapacaðý baþarýsýz denemelerin sayýsýný tanýmlar. Eðer bütün start denemeleri baþarýsýz olursa, birimin operasyonlarý kilitlenir ve uyarýsý verilir( LED’ i yanar). RESET (13) butonuna basýlana kadar birim kilitli kalýr.

bkz. Bölüm 4.5.7 Bölüm 4.5.9. bkz.

(29)

29 Birim, bu giriþlerden her ikisi için de sekiz farklý seçenekten her hangi birine konfigüre edilebilir. Bu giriþlerden her hangi birinin kontaðý 0Volt' a çekildiðinde, korna çalmaya ve panel üzerindeki ilgili LED yanýp sönmeye baþlar. Birim bu giriþlere sekiz farklý þekilde cevap vermek için programlanabilir:

0 Giriþ = 0 Volt iken LED yanýp söner ve horna çalar. Geçici arýza tipidir.

1 LED yanýp söner ve korna çalar ve RESET (13) butonuna basýlana kadar bu durum devam eder. Kalýcý arýza tipidir.

2 1 ile ayný, fakat ek olarak motor durdurucu.

Seçenek 3...6 yalnýzca motor çalýþýyorken geçerlidir.

3 Bu giriþ

seçeneði yalnýzca motor çalýþýyorsa iþlem görür.

4

5 4 ile ayný, fakat ek olarak motor durdurucu.

6 4 ile ayný, fakat ek olarak jeneratörden yükün baðlantýsýný kesmek için jeneratör kontaktörü býraktýrýcý. Motor durdurulmaz.

7 Otomatik modda jeneratörün çalýþmasýný engelle:

Giriþ = 0 Volt iken LED yanýp söner ve horna çalar. Geçici arýza tipidir.

LED yanýp söner ve korna çalar ve RESET (13) butonuna basýlana kadar bu durum devam eder. Kalýcý arýza tipidir. Bu giriþ seçeneði yalnýzca motor çalýþýyorsa iþlem görür.

Otomatik modda, konfigüre edilebilir giriþlerden herhangi biri 7 seçilmiþse ve bu giriþ aktifse, cihaz jeneratörün çalýþmasýný engeller. Bunun yanýnda, jeneratör çalýþýrken bu giriþ aktif olursa cihaz jeneratörü durdurur.

Motor çalýþtýrýldýktan sonraki ilk periyotta, motor hýzý ve alternatör çýkýþýndaki ani salýnýmlar gerçekte olmayan hata iþaretleri üretebilir. Parametre P19, Aþýrý Hararet arýzasý haricindeki diðer hata durumlarýnýn birim tarafýndan dikkate alýnmayacaðý süreyi tanýmlar. Þebeke hatasý durumunda da, yükün þebekeden jeneratöre transferi Kontrol Gecikme Süresinin bitiminde gerçekleþecektir. Birim, motorun çalýþtýðýný algýladýðýnda ve marþ motorunu sürmeyi kestiðinde bu süre saymaya baþlar.

4.5.11 Kontrol Gecikmesi (P19)

4.5.12 Konfigüre Edilebilir Giriþler 1 ve 2 (P22 ve P23)

4.5.15 Jeneratör Start Gecikmesi (P26)

Birim otomatik modda iken, þebekenin gitmesi durumunda bu parametre ile tanýmlanmýþ gecikme süresi sonunda jeneratör start giriþimi baþlayacaktýr.

4.5.13 Korna Çýkýþý Seçimi (P24)

Bu parametre korna çýkýþýnýn(Pin 6)fonksiyonunu belirler.

0: Alarm çýkýþý, 1: Jikle çýkýþý,

2: Yakýt selenoidi simülasyonu çýkýþý.

4.5.14 Jikle Süresi (P25)

Bu parametre, Jikle çýkýþýnýn aktif kalacaðý süreyi belirler.

(30)

i

Program parametrelerinin yetkisiz personel tarafýndan deðiþtirilmesini önlemek için, operatör ve teknisyen þifrelerinin diðer kiþiler tarafýndan öðrenilmesine izin 4.5.17 Operatör Þifresi (P28)

Bu parametre Operatör þifresini deðiþtirmek için kullanýlýr. Bu þifre P00 - P09 ve parametrelerine (Operatör parametreleri) eriþilmesine izin verir.

P28

4.5.18 Teknisyen Þifresi (P29)

Bu parametre Teknisyen þifresini deðiþtirmek için kullanýlýr. Bu þifre P00 - yani tüm parametrelere (Teknisyen parametreleri) eriþilmesine izin verir.

P29 4.5.16 Yað Sensör Seçimi (P27)

Bu parametre 0 ya da 1 girilebilir;

0: Yað seviye sensörü.

Yað seviye sensörü(0) olarak seçildiðinde; jeneratör çalýþtý ve durdu bilgilerine bakýlýrken yað sensör giriþi dikkate alýnmaz (yani P15.3 parametresi fonksiyonel deðildir).

1: Yað basýnç sensörü.

Yað basýnç sensörü(1) olarak seçildiðinde ise; jeneratör çalýþtý ve durdu bilgilerine bakýlýrken yað sensör giriþi de dikkate alýnýr (yani P15.3 parametresi fonksiyoneldir).

(31)

5. Çalýþma Modlarý

31 1. Birimin kablo baðlantýlarýnýn doðru bir þekilde yapýldýðýný ve kablolarýn sisteme uyumlu olduðunu kotrol ediniz.

2. Takýlan sigortalarýn doðru olduðundan emin olunuz.

3. deki detaylý açýklamalara göre birimi programlayýnýz.

4. Motorun çalýþmasýný önlemek için geçici adýmlar kullanýnýz. (örneðin yakýt selenoidi pasif yapýnýz.)

5. Güvenlik açýsýndan birimin görsel bir yoklamasýný yapýnýz, daha sonra batarya beslemesini baðlayýnýz.

6. MAN ENGINE START (14) butonuna basýnýz. Ayný anda LED (3) yanar.

7. Motora start verme iþleminin baþladýðýný kontrol ediniz. Marþ motoru (P16) parametresinde programlanmýþ süre kadar ve (P06) parametresinde programlanmýþ adet kadar sürülmelidir.

8. ( LED’ i) yanýp söndüðünü ve LED (3) ün söndüðünü kontrol ediniz.

9. Birimin STOP pozisyonuna geçtiðini ve LED (8) in yandýðýný kontrol ediniz.

10. Motoru operasyonel durumuna geri getiriniz (Yakýt selenoidi yeniden baðlayýnýz).

11. (14) butonuna basýnýz. Ayný anda LED (3) yanar.

12. Start verme iþleminin aþaðýdaki gibi olduðunu kontrol ediniz:

marþ motoru çalýþýr motor çalýþýr (start alýr)

motor bir kez çalýþtýðýnda, marþ motoru býraktýrýlýr.

Eðer iþlem yukarýdaki gibi gerçekleþmezse, motorun tam operasyonel olup olmadýðýný (yakýt mevcut mu? gibi) ve birimin kablo baðlantýlarýnýn ve program parametrelerinin doðru olup olmadýðýný kontrol ediniz.

13. Motorun operasyon hýzýnda çalýþýp çalýþmadýðýný kontrol ediniz. Eðer operasyon hýzýnda çalýþmýyorsa ve bir alarm durumu mevcut ise alarmýn geçerliliðini kontrol ediniz. Daha sonra ise giriþ kablo baðlantýsýný kontrol ediniz.

14. (20) butonuna basýnýz. Ayný anda LED (8) yanar. Soðutma süresi sonunda motor duracaktýr.

Bölüm 4

Start Arýzasý

MAN ENGINE START

MAN ENGINE STOP 5.1 Manuel Mod

(32)

1. Þebekenin mevcut olduðunu ve birime baðlý olduðunu kontrol ediniz.

2. Þebeke geriliminin deðerini cihazýn göstergesinden kontrol ediniz.

3. AUTO (18) butonuna basýnýz. Ayný anda LED (7) yanmalýdýr.

4. Þebeke geriliminin birime baðlantýsýný kesiniz. Jeneratörün çalýþtýðýný ve bir gecikmeden sonra yükün jeneratöre aktarýldýðýný kontrol ediniz.

5. Þebeke geriliminin birime baðlantýsýný yapýnýz. Bir gecikmeden sonra yükün jeneratörden þebekeye tansfer edildiðini ve baþka bir gecikmeden sonra da jeneratörün durdurulduðunu kontrol ediniz.

1. Þebekenin birime baðlý olduðunu kontrol ediniz.

2. TEST butonuna basýnýz. Ayný anda LED (1) yanmalýdýr.

3. Jeneratörün çalýþtýðýný ve yükün hala þebekeye baðlý olduðunu kontrol ediniz.

4. Þebeke gerilimini kapatýnýz. Yükü jeneratöre baðlamak için kontaktörlerin deðiþtiðini kontrol ediniz. Ayný zamanda (7) LED'inin yandýðýný da kontrol ediniz. Birim operasyon modunu Otomatik Mod'a deðiþtirecektir.

5. Þebekeyi yeniden açýnýz. Kontaktörlerin yükü yeniden þebekeye baðladýðýný kontrol ediniz.

6. Jeneratörün soðutma süresi ile kapatýldýðýný kontrol ediniz.

(11)

Auto 5.2 Otomatik Mod

5.3 Test Modu
