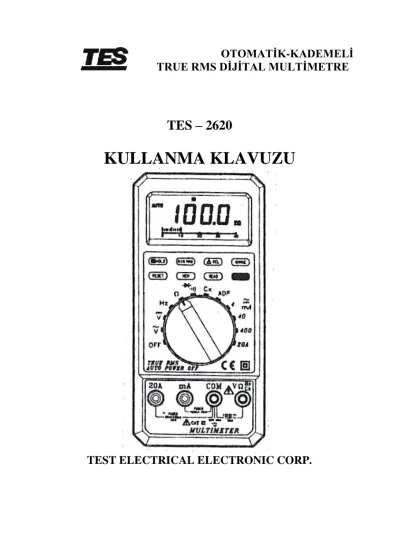

OTOMATĠK-KADEMELĠ TRUE RMS DĠJĠTAL MULTĠMETRE TES 2620 KULLANMA KLAVUZU TEST ELECTRICAL ELECTRONIC CORP.

TES – 2620

KULLANMA KLAVUZU

TEST ELECTRICAL ELECTRONIC CORP.

OTOMATĠK-KADEMELĠ

TRUE RMS DĠJĠTAL MULTĠMETRE

ĠÇĠNDEKĠLER

BAġLIK SAYFA

1. GÜVENLĠK BĠLGĠSĠ ... 1

2. ĠġLEVLER ... 2

3. ÖZELLĠKLER ... 2

3-1 Genel Özellikler ... 2

3-2 Elektriksel Özellikler ... 5

4. KISIMLAR VE KONTROLLER ... 9

4-1 Kısımların isimleri ve pozisyonları ... 9

4-2 Önlemler ve Ölçüm hazırlıkları ... 13

4-3 DC Voltaj ölçümleri ... 13

4-4 AC Voltaj ölçümleri ... 14

4-5 DC Akım Ģiddeti ölçümleri ... 14

4-6 AC Akım Ģiddeti ölçümleri ... 15

4-7 Kapasite ölçümleri ... 15

4-8 Süreklilik ölçümleri Diyot testleri ... 16

4-9 Direnç ölçümleri ... 17

4-10 Frekans Ölçümleri ... 17

4-11 TRMS Ölçümleri ... 17

4-12 Uygulamalı Ölçüm ... 19

5. PĠL VE SĠGORTA DEĞĠġTĠRĠLMESĠ ... 19

5-1 Pil bakımı ve değiĢtirilmesi ... 19

5-2 Sigorta değiĢtirilmesi ... 19

 Ölçü aleti ile servis ya da çalıĢma yapmadan önce aĢağıdaki güvenlik bilgilerini dikkatle okuyunuz.

 Aletin hasar görmemesi için teknik özellikler tablosunda gösterilen Maksimum sınırları aĢan değerleri ölçmeye çalıĢmayınız.

 Test Çubukları giriĢ jack'larına takılıyken akım Ģiddeti (Amper) ölçmeye çalıĢmayınız.

 Alete giren uçlarla test uçları hasarlı görünüyorsa bunları kullanmayınız. Çıplak iletken kondüktörler ve taĢıyıcı çubuklar etrafında çalıĢırken çok dikkatli olunuz.

 Ġletkene kazayla değmek elektrik Ģokuyla sonuçlanabilir.

 Aleti sadece bu klavuzda sınırlandırıldığı biçimde kullanınız, aksi takdirde; aletin sağladığı koruma (izolasyon) zayıflayabilir.

 Kullanmadan önce, Kullanım Talimatlarını okuyunuz ve tüm emniyet kurallarına uyunuz.

 Doğru Akımda (DC) 60 V üstünde ve Dalgalı/Alternatif Akımda (AC) 30 V RMS üzerindeki çalıĢmalarda dikkatli olunuz. Bu değerlerin üzeri Ģoka sebebiyet verir.

 Direnç ölçümleri veya akustik süreklilik ölçümlerinde (buzzer'lı ölçümlerde) ana güç kaynağından ve devreyi besleyen tüm kaynaklardan, elektriği kesin.

Emniyet sembolleri

1

1. GÜVENLİK BİLGİSİ

Dikkat. Klavuzu okumadan aleti kullanmayınız

Alet çift izolasyon veya takviyeli izolasyonla korunmaktadır. Servis esnasında sadece belirtilen parçaları kullanın.

Tehlikeli Voltaj

Avrupa normlarına(EN-61010-1) uygundur.

2.ĠġLEVLER

 3-3/4 Dijital Bar grafikli LCD (Likit Kristal Ekran).

 ACV ve ACA Kademelerinde T- rms ölçümleri

 Su geçirmez ABS Kasa

 Volt, Ohm, Akım Ģiddeti, Frekans ve kapasite ölçümlerinde otomatik kademe.

 Kendi kendine kapanma.

 Max/Min değerleri kaydetme; MAX/MIN kaydetme, (Hafıza) MEM Ve Okuma (READ) ve Tutma (HOLD) REL (göreceli okuma) Özellikleri

 600 Vrms değerine kadar, Ohm, Diyot, akustik süreklilik (buzzer) ve kapasite giriĢ için aĢırı yükleme koruması.

 20A AC/DC değerlerinde 20A/600V sigorta koruması.

 Açılıp kapanabilen ayak.

3.ÖZELLĠKLER 3-1 Genel Bilgiler.

Çevresel durumlar

➀ Donanım Kategorisi II

➁ Kirlilik Derecesi 2

➂ 2000 m yüksekliğe kadar

➃ Sadece içmekanlarda kullanılabilir.

➄ Maksimum bağıl nem %80

➅ ÇalıĢma aralığı 0 ~ 40° C Bakım ve temizleme

➀ Tamir veya bakım bu klavuzda anlatılmamıĢtır ve sadece kalifiye elemanlarca yapılabilir.

➁ Periyodik olarak kuru bir bez ve temizleyici ile siliniz. Bu aletin temizliğinde aĢındırıcı veya

kimyasal çözücü maddeler kullanmayınız.

ÇalıĢma konumu : Yatay ve Dikey çalıĢabilme.

2

Nümerik gösterge: 3 ¾ dijit, Likit Kristal Ekran (LCD) Maksimum okuma 3999 ve Bargrafik göstergesi.

Gösterge sembollerinin açıklaması :

● Ondalık ayırıcısı

AC Dalgalı akım veya Voltaj.

DC Doğru akım veya Voltaj.

V Voltaj.

mV Mili Volt (1x10ˉ³ volt) A Amper akım.

mA Miliamper (1x10ˉ³ amp) Ω Ohm (Direnç)

KΩ Kilo ohm (1x10³ ohm) MΩ Megaohm (1x10⁶ ohm)

Khz Kiloherz (1X10³ devir/Sn) Frekans Hz Herz (1 Devir/Sn) Frekans

μF Mikrofarad (1x10ˉ⁶ Farad) Kapasite nF Nanofarad (1x10ˉ³ Farad) Kapasite

Süreklilik Buzeri

Pil Azalması - Negatif kutuplama

Auto Otomatik Kademe seçimi Manu El ile (Manuel) ayarlama

3

∆REL Göreceli okuma MEM Hafızadaki değer

Değer tutma

MIN En küçük okuma değeri MAX En yüksek okuma değeri

Kademe seçimi : Tüm kademelerin seçimi tek bir anahtarla yapılır.

Kademe aĢımı göstergesi : Ekranda en yüksek değerde yanıp sönen “4” olur ve sürekli bip verir.

Zayıf pil göstergesi : Pilin voltajı uygun çalıĢma voltajının altına düĢtüğünde ekranda görülür Örnekleme oranı : Bar-grafik göstergesinde saniyede 20

kere, dijital göstergede saniyede 2 kere.

Güç Kaynağı : 2 Adet “AA” boy 1,5V pil Pil Ömrü : YaklaĢık 400 Saat

Kutuplama : Otomatik kutuplama “▬” Negatif giriĢ gösterir.

ÇalıĢma ortamı ısısı

ve nem oranı : 0°C – 40°C arası (32°F – 104°F) %80 Bağıl nem (RH) altında.

Depolama ısı ve nem oranı : -10°C – 60°C (14°F – 140°F) %70 Bağıl nem (RH) altında Boyutlar : 184(Uz.)x 82(Ge.)x 42(Yü.) mm

Ağırlık : YaklaĢık 375 gr.

Aksesuarlar : Test uçları/probları, yedek sigorta (0,5A/250V), Pil ve kullanma klavuzu.

H

3-2 Elektriksel özellikler

23°C ± 5, %80 Bağıl nem altında Hata payı ± ( %.... Okuma + ...ondalık)

DC Voltaj : (Otomatik kademe ve Manuel kademe) Aralık Çözünürlük Doğruluk Giriş

empedansı

Aşırı yük koruması

400 mV 100μV

±%0,5+1 >100MΩ

DC1100V AC 800V

4 V 1 mV =11 MΩ

40 V 10 mV

400 V 100 mV =10 MΩ

1000 V 1 V

AC Voltaj: (Otomatik kademe ve Manuel kademe) True RMS Aralık Çözünürlük Doğruluk Giriş

empedansı

Frekans tepkisi

Aşırı yük koruması 400mV 100μV

±%1,2+5

≥100MΩ 50 - 60Hz

DC1100V AC 800V

4 V 1mV 11MΩ

40 - 50Hz

40 V 10mV

10MΩ 400 V 100mV

750 V 1V ±%1,5+5

☼ Sadece 400mV El ile

Ek Zirve faktörü hataları

Zirve Faktörü Hata (Okunan değer %)

1-3 %1

3-5 %4.5

☼ 50/60 Hz. Frekanslar için YavaĢ AC Filtresi sadece sinecure giriĢlere ayarlanmıĢtır.

☼ Tepki süresi : Seçilen kademenin doğruluk aĢamasına En fazla 5 Sn

5

DC Akım ġiddeti/Amper : (El ile kademe seçimi)

Aralık Çözünürlük Doğruluk Giriş Empedansı Yük Voltajı

4mA 1μA

%1+ 1 0,5A/250V sigorta 0,45V

40mA 10μA

400mA 100μA 0,65V

20A 10mA %1,5+2 20A/600V yüksek enerji

sigorta 1,3V

AC Akım Ģiddeti (El ile kademe seçimi) True RMS Aralık Çözünürlük Frekans

tepkisi Doğruluk Giriş Empedansı Yük Voltajı

4mA 1μA

40 - 500Hz

±%1.5+5 0,5A/250V

sigorta 0,45V

40mA 10μA

0,65V 400mA 100μA

±%2+5

20A/600V yüksek enerji

sigorta

1,3V

20A 10mA

Ek Zirve faktörü hataları

Zirve Faktörü Hata (Okunan değer %)

1-3 %1

3-5 %4.5

☼ 50/60 Hz. Frekanslar için YavaĢ AC Filtresi sadece sinecure giriĢlere ayarlanmıĢtır.

☼ Tepki süresi : Seçilen kademenin doğruluk aĢamasına En fazla 5 Sn

Akustik Süreklilik (Buzzer)

Aralık Çözünürlük Açık devre

Voltajı Süreklilik Buzzeri Aşırı yük koruması 0,1Ω ≤0,5V ≤ yaklaĢık 40Ω 600Vrms

Diyot

Aralık Çözünürlük Kısa Devre

Akımı Doğruluk Açık devre Voltajı

Aşırı yük koruması

1mV 0,8mA Tipik %1+2 3V 600Vrms

Kapasite (Kondansatör)(Cx) (Otomatik kademe ve Manuel kademe)

Aralık Çözünürlük Doğruluk

4nF 1pF

%1,5+20

40nF 10pF

400nF 100pF

%1,5+10

4μF 1nF

40μF 10nF

Direnç (Otomatik kademe ve Manuel kademe)

Aralık Çözünürlük Doğruluk Açık devre

Voltajı Aşırı yük koruması

400Ω 100mΩ

±%0,75+3 ≤ 0,5V 600Vrms

4KΩ 1Ω

40KΩ 10Ω

400KΩ 100Ω

4MΩ 1KΩ

40MΩ 10KΩ ±%1,5+5

7

Frekans (Otomatik Kademe)

Aralık Çözünürlük doğruluk Hassaslık

100Hz 0,01Hz

±%0,1+2

100mV/1V/10V (Kademe seçme

anahtarıyla)

1KHz 0,1Hz

10KHz 1Hz

100KHz 10Hz

500KHz 100Hz

ADP

Fonksiyon GiriĢ Çözünürlük Doğruluk AĢırı yük koruması

ADP 400mVDC 1

Sayım/0,1mV ±%0,5+2 600Vrms

8

4.KISIMLAR VE KONTROLLER

4-1 KISIMLARIN ĠSĠMLERĠ VE POZĠSYONLARI:

9

1. 20A Ölçüm bağlantısı

20A Altındaki akım Ģiddeti ölçümlerinde, Kırmızı test ucunun (probun) bağlanacağı nokta

2. mA Ölçüm bağlantısı

400mA Altındaki akım Ģiddeti ölçümlerinde, Kırmızı test ucunun (probun) bağlanacağı nokta

3. COM Ölçüm Bağlantısı (MüĢterek)

Voltaj, Akım Ģiddeti, Direnç, Frekans, Diyot, Süreklilik,

Kondansatör , ADP ölçümleri için Negatif uç (Siyah test ucu) nun bağlandığı nokta

4.V Ω Hz Cx Ölçüm bağlantısı

Voltaj, Direnç, Frekans, Diyot, Süreklilik, Kondansatör ADP ölçümleri için Pozitif uç (Kırmızı test ucu) nun bağlandığı nokta.

5. Göreceli okuma düğmesi

∆REL Düğmesine basarak Göreceli okuma Moduna girilir.

Görüntüyü sıfırlayın ve sergilenen değeri baĢvuru değeri olarak kaydedin. ∆REL tuĢuna basın ve 2 Sn basılı tutarak bu moddan çıkabilirsiniz.

6. Otomatik ve elle (Manuel) aralık/kademe düğmesi.

RANGE Düğmesine basarak Manuel seçim moduna girilir. Ve AUTO Mod kapatılır. (Cihaz Manuel mod seçildiğinde bu modda kalır)

Manuel aralık seçimi modunda RANGE Düğmesine her basıldığında Aralık (ve giriĢ aralığı göstergesi) artar ve yeni değer sergilenir.

En yüksek değere geldiğinizde alet en küçük değere geri döner.

(Frekans sayım modundayken, RANGE düğmesine basarak el ile istenen hassaslık değeri seçilir.) Manuel kademe modundan çıkmak ve otomatik kademe moduna dönmek için “RANGE”

tuĢuna 2 Sn süre ile basılır “AUTO” göstergesi geri döner.

7. AC/DC Akım seçimi /Diyot fonksiyonu seçimi ve iptali ve Otomatik kapanma fonksiyonunun iptal düğmesi.

 DC veya AC Akım seçimi yapar.

 Buzer ve Diyot fonksiyon seçimi

 Otomatik kapanma fonksiyonunun iptali: Kırmızı düğmeye 2 Sn. basılı tutup, dönen anahtarı kapalı konumdan çıkartarak istenen ayar pozisyonuna geçilir.

8. READ Düğmesi : hafızadaki değeri okuma düğmesi.

9. Minimum ve Maksimum okuma düğmesi.

MIN/MAX Düğmesine basılarak en küçük değer/En büyük değer kaydı moduna girilir.(Sadece Manuel modda) Okunacak değerin en düĢük ve en yüksek değerlerinin ayar modunda seçilen değeri aĢmayacak biçimde aralık manuel modda seçilir. Bir kez basarak en küçük değer alınır, bir kez daha basarak en yüksek değer alınır. Tekrar MIN/MAX Düğmesine basılarak kayıt fonksiyonundan çıkılır.

10. Değer tutma ( )Düğmesi

Okumanın yada kayıt almanın zor olduğu karanlık bir yerde alınan ölçüm sonucunu okumak için bir kez basılır, tekrar basılınca tutulan değer silinir.

11. RESET Düğmesi : Hafızayı silip yeniden kurma anahtarı.

12. MEM Düğmesi

LCD değerini ve fonksiyonunu hafızaya almak için MEM düğmesine basılır.

13. LCD Ekran.

Ölçülen değerler, birimler, semboller ve ondalık değerler gösterilir.

14. Aralık/Kademe ayar anahtarı : Cihazın açılması, kapanması ve istenen değerin seçilmesi

11 H

15. Otomatik ayar modu:

Cihaz otomatik moddadır ve en iyi kararlılık değerini otomatik olarak seçer. Cihaz açıldığında otomatik ayar modunda açılır.

16. Eksi kutuplama: Negatif sonuçları otomatik gösterir.

17. Manuel kademe modu göstergesi

18. Pil azalması: Pilin gücü yeterli olmadığında LCD de iĢareti görülür

19. Görece modu göstergesi 20. Değer tutma göstergesi

21. MIN/MAX Modunda Maksimum değer göstergesi

Okunan değer MIN MAX kayıt moduna girildiğinde alınan maksimum değerdir.

22. MIN/MAX Modunda Minimum değer göstergesi

Okunan değer MIN MAX kayıt moduna girildiğinde alınan minimum değerdir.

23.Hafıza modu göstergesi.

24.Analog gösterge birimleri 25.Analog Gösterge

12

4-2 ÖNLEMLER VE ÖLÇÜM HAZIRLIKLARI

(1) Bu cihazın Maksimum kademelerini geçebilecek ölçümler Yapmayın

(2) Pilin yerine uygun bir biçimde takılı olduğundan emin olun (3) Bir ölçüm yapmadan önce seçilen kademenin ölçülecek

devrenin akım Ģiddeti veya Voltajından yüksek olmasına dikkat edin.

(4) Ölçüm yapılacak kademe seçimine göre kırmızı test probunun doğru terminale takılı olduğundan emin olun.

(5) Cihazın arka kapağı sağlam olarak kapalı olmadıkça cihazı kullanmayın.

(6) Ölçüm iĢlemleriniz bittiğinde cihazı kapatın.

(7) Cihazı uzun bir süre kullanmayacağınız zaman pili çıkarın.

(8) Cihazı Yüksek sıcaklık ve nem olan ortamlarda kullanmayın.

(9) Bir devreye elektrik bağlıyken ve tüm kapasitörler boĢaltılmamıĢken direnç ölçümü yapmayın.

4-3 DC Voltaj Ölçümleri

UYARI

Maksimum Doğru akım giriĢ Voltajı 1000VDC dir. Elektrik Ģoku tehlikesi ve cihazın hasar görmesi olasılıklarından dolayı, bu değeri aĢabilecek DC Voltaj ölçümleri yapmaya kalkmayınız.

13

1. Kırmızı probu “ V Ω “ terminaline ve siyah probu “ COM “ giriĢlerine takın.

2. Aralık düğmesini konumuna getirin

3. Probları PARALEL olarak ölçülecek devreye bağlayın.

4.Voltajı LCD ekrandan okuyun

4-4 AC Voltaj ölçümleri (True RMS Ölçümü) UYARI

Maksimum Alternatif akım giriĢ Voltajı 750VAC dir. Elektrik Ģoku tehlikesi ve cihazın hasar görmesi olasılıklarından dolayı, 750VAC değerini aĢabilecek AC Voltaj ölçümleri yapmaya kalkmayınız.

1.Kırmızı probu “ V Ω “ terminaline ve siyah probu “ COM “ giriĢlerine takın.

2.Aralık düğmesini konumuna getirin

3.Probları PARALEL olarak ölçülecek devreye bağlayın.

4.Voltajı LCD ekrandan okuyun.

4-5 DC Akım Ģiddeti ölçümleri

(1)400mA kadar olan akım Ģiddeti/amper ölçümlerinde Kırmızı probu “mA” giriĢine bağlayın. (400mA den 20A e kadar olan ölçümlerde Kırmızı probu “20A” giriĢine bağlayın) siyah probu

“COM“ giriĢine takın.

(2)Kademe seçim anahtarını istenilen A akım Ģiddeti değerine getirin ve DC/AC tuĢuna basarak DC Modunu seçin.

14

(3) Test edilecek devrenin gücünü (elektriğini) kesin ve aleti SERĠ olarak siyah prob eksi (-) kısmına ve kırmızı prob artı (+) kısmına gelecek Ģekilde bağlayın.

(4) Gücü verin ve akım Ģiddeti değerini LCD ekranda okuyun.

4-6 AC Akım Ģiddeti ölçümleri (True RMS Ölçümleri)

(1).400mA kadar olan akım Ģiddeti/amper ölçümlerinde Kırmızı probu “mA” giriĢine bağlayın. (400mA den 20A e kadar olan ölçümlerde Kırmızı probu “20A” giriĢine bağlayın) siyah probu “COM“ giriĢine takın

(2).Kademe seçim anahtarını istenilen A akım Ģiddeti değerine getirin ve DC/AC tuĢuna basarak AC Modunu seçin.

(3).Test edilecek devrenin gücünü (elektriğini) kesin ve aleti SERĠ olarak siyah prob eksi (-) kısmına ve kırmızı prob artı (+) kısmına gelecek Ģekilde bağlayın.

(4).Gücü verin ve akım Ģiddeti değerini LCD ekranda okuyun.

4-7 Kapasite ölçümleri

(1)Kademe seçim anahtarını Cx konumuna getirin.

(2)Kondansatör ayaklarını Cx ve COM GiriĢlerine bağlayın.

(3) ∆REL düğmesine basarak değeri sıfırlayın ve otomatik olarak kalıntı değer ve test ucundaki kapasite arasındaki farkı ekranda görülür.

(4)Kapasite değerini ekranda okuyun.

15

4-8 Süreklilik ölçümleri ve Diyot testi

Kırmızı düğmeye basarak veya seçimini yapın.

UYARI

Ġç devre direnç ölçümü yapmadan önce test edilecek devrenin gücünü (elektriğini) kesin ve devreye bağlı tüm kapasitörleri (kondansatörleri) boĢaltın.

 SÜREKLĠLĠK ÖLÇÜMLERĠ

(1)Kırmızı probu “ V Ω “ giriĢine ve siyah probu “COM “ giriĢlerine takın.

(2)Kademe seçim anahtarını aralığına getirin.

(3)Test edilecek devrenin gücünü (elektriğini) kesin ve tüm kondansatörleri boĢaltın.

(4)Probları ölçülecek devreye bağlayın

(5)Test terminalleri arasındaki empedans 40Ω değerinin altına düĢerse sürekli buzeri harekete geçirir.

Not: Süreklilik testi devrenin açık/kapalı olması testin için de kullanılır.

 DĠYOT TESTĠ

(1)Kırmızı probu “ V Ω “ giriĢine ve siyah probu “COM “ giriĢlerine takın.

(2)Kademe seçim anahtarını Diyot testi konumuna getirin.

(3)Kırmızı probu ölçülecek diyotun anot tarafına ve siyah probu katot tarafına bağlayın.

(4) Gösterdiği voltaj (Vf) değerini LCD Ekranda okuyun.

(5)Eğer problar, diyot kutuplarına göre ters yönlü bağlanırsa, açık devre durumundaki diyotla yaklaĢık aynı sonucu verecektir. Bu özellik diyotun anot ve katot uçlarının belirlenmesinde kullanılabilir.

16

4-9 Direnç (Resistans) Ölçümleri UYARI

Ġç devre direnç ölçümü yapmadan önce test edilecek devrenin gücünü (elektriğini) kesin ve devreye bağlı tüm kapasitörleri (kondansatörleri) boĢaltın.

(1)Kırmızı probu “ V Ω “ giriĢine ve siyah probu “COM “ giriĢlerine takın.

(2) Kademe seçim anahtarını “Ω” aralığına getirin.

(3) Probları ölçülecek devreye bağlayın ve değeri LCD ekranda okuyun.

4-10 Frekans ölçümleri.

(1) Kademe seçim anahtarını Hz konumuna getirin

(2) Kırmızı probu “V/ Ω/Hz “ terminaline ve siyah probu “COM

“ giriĢlerine takın.

(3) Test problarını test edilecek devreye bağlayın (4) Frekans değerini (Hz) LCD Ekranda okuyun.

4-11 TRMS ÖLÇÜMLERĠ

Bu model bir TRMS Modelidir. AC Sinyalleri ölçülürken distorsiyona uğramamıĢ sinüzoidal dalgalara nadiren rastlanır.

Aksine, sinüzoidal olmayan dalgalar, üçgen ve kare dalgalar, ses etkilemli dalgalar oldukça yaygındır.

Klasik ortalama hassaslıktaki cihazlar ile bu tip dalgaların ölçümü imkansızdır. AC/DC Yarı dalga ayarlayıcı yüzünden büyük hatalarla karĢılaĢılır.

Ölçülen sinyal ortalama değere çevrilir ve 1.11 ile çarpılarak bir sinüs dalgasının rms değeri olarak gösterilir.

GiriĢ sinyali bir sinüzoidal dalgadan farklılık gösterirse, farklı bir çevrim katsayısı gerektirdiğinden okunan değer doğru olmaz . (AĢağıdaki tabloya bakınız.

17

Sinüzoidal olmayan dalga formlarının doğru ölçümleri True RMS Modeliyle yapılabilir.

Dalga formunun distorsiyonunu gösteren parametre ve ölçümleri etkileyen doğruluğu rms değerinin zirve değeri olarak gösterilmiĢtir.

18

(1) Kırmızı probu “V- Ω-ADP “ terminaline ve siyah probu

“COM “ giriĢlerine takın.

(2) Dönen anahtarı ADP konumuna getirin

(3) Test problarını ölçülecek kaynağa veya yüke bağlayın Not: ADP Ölçümleri yapılırken Dijital ekran, her mVDC giriĢ için 10 sayım gösyterecektir. Yani okunan 100değeri 10mVDC giriĢ değeri gösterir.

5. PĠL VE SĠGORTA DEĞĠġĠMĠ UYARI !

Elektrik Ģoku ve zararının engellenmesi için arka kapağı açmadan önce, aleti kapatın ve uçları/probları aletten çıkarın

5 – 1 Pilin kontrolü ve değiĢtirilmesi

(1)Pilin gücü yetersiz olduğunda LCD' de görülür. Ġki yeni AA tipi 1,5V Pil gerekir.

(2)Cihaz kapalı konuma getirilir. Bir tornavida yardımı ile arka kapak sökülür pil çıkarılır ve iki yeni AA tipi 1,5V Pil ile değiĢtirilir.

(3) Pil kapağı yeniden kapatılır ve orjinal vidaları yerine vidalanır.

5-2 Sigortanın değiĢtirilmesi

(1)Cihaz kapalı konuma getirilir, Bir tornavida yardımı ile arka kapak sökülür YanmıĢ olan sigorta yerinden çıkarılır ve yeni bir Hızlı yanan 0,5A/250V(Veya 20A/600V) sigorta ile değiĢtirilir.

(2)Pil kapağı yeniden kapatılır ve orjinal vidaları yerine vidalanır.

19
