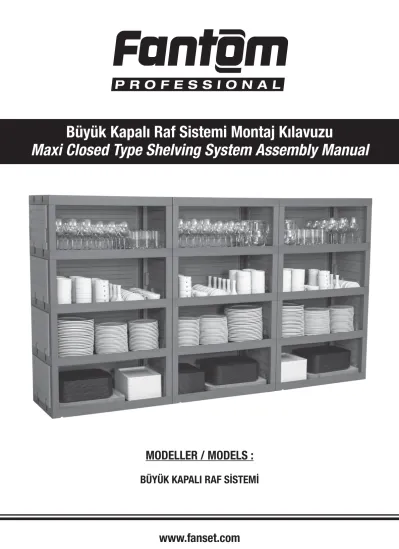

Büyük Kapalı Raf Sistemi Montaj Kılavuzu
Maxi Closed Type Shelving System Assembly Manual
BÜYÜK KAPALI RAF SİSTEMİ
www.fanset.com
MODELLER / MODELS :
BÜYÜK KAPALI RAF SİSTEMİ
BÜYÜK KAPALI RAF SİSTEMİ
PROCART SAG 140DD X 3 set
Servis Arabası Büyük Araba Alt Gövde - Diși/Diși Service Trolley Maxi Base Body - Female/Female PROCART KDR 615D X 12 set
Servis Arabası Kısa Direk Takımı Service Trolley Short Column Set PROCART YKP 605K X 8 set Servis Arabası Yan Kapak Takımı Service Trolley Side Cover Set PROCART OKP 610K X 12 set Servis Arabası Ön Kapak
Service Trolley Front Cover
PROCART SOG 130DD X 9 set
Servis Arabası Büyük Araba Orta Gövde - Diși/Diși Service Trolley Maxi Middle Body - Female/Female
Büyük Kapalı Raf Sistemi / Maxi Closed Type Shelving System
A
B
C
D
E
PROCART SUG 120DD X 3 set
Servis Arabası Büyük Araba Üst Gövde - Diși/Diși Service Trolley Maxi Upper Body - Female/Female PROCART ADP 315A X 10 set
Temizlik Arabası Bağlantı Adaptör Seti Cleaning Trolley Connection Adapter Set PROCART TKZ 505T X 3 set Temizlik Arabası Takoz Takımı Cleaning Trolley Chock Set PROCART TKO 506T X 3 set Raf Sistemi Alt Gövde Orta Takoz
Shelving System Maxi Base Body Middle Chock Set
F
G
H
I
Bu montaj kılavuzu resimdeki gibi 4 raf ve 3 sütün olarak örneklendirilmiștir.
Uygulanacak alanlara göre sütün veya raf sayısı değiștirilebilir.
This assamble guide is illustrated as 4 shelves and 3 columns as shown in the picture.
Quantity of shelves and columns can be changed according to the place where you assamble.
1
2
BÜYÜK KAPALI RAF SİSTEMİ
PROCART SAG 140DD
• 3 Set Servis Arabası Büyük Araba Alt Gövde - Diși/Diși
• 3 Sets Service Trolley Maxi Base Body - Female/Female
PROCART ADP 315A
• 2 Set Temizlik Arabası Bağlantı Adaptör Seti
• 2 Sets Cleaning Trolley Connection Adapter Set
PROCART TKZ 505T
• 3 Set Temizlik Arabası Takoz Takımı
• 3 Sets Cleaning Trolley Chock Set
PROCART TKO 506T
• 3 Set Raf Sistemi Alt Gövde Orta Takoz
• 3 Sets Shelving System Maxi Base Body Middle Chock Set
A
A A A
G
H
H
H H H
I I G G
PROCART KDR 615D
• 3 Set Servis Arabası Kısa Direk Takımı
• 3 Sets Service Trolley Short Column Set
PROCART YKP 605K
• 2 Set Servis Arabası Yan Kapak Takımı
• 2 Sets Service Trolley Side Cover Set
PROCART OKP 610K
• 3 Set Servis Arabası Ön Kapak
• 3 Sets Service Trolley Front Cover
PROCART SOG 130DD
• 3 Set Servis Arabası Büyük Araba Orta Gövde-Diși/Diși
• 3 Sets Service Trolley Maxi Middle Body-Female/Female
PROCART ADP 315A
• 2 Set Temizlik Arabası Bağlantı Adaptör Seti
• 2 Sets Cleaning Trolley Connection Adapter Set
B
C
D
E
G
G G
B
B B B
C
C C C
D D D
E
E E
G G
3
4
BÜYÜK KAPALI RAF SİSTEMİ
PROCART KDR 615D
• 3 Set Servis Arabası Kısa Direk Takımı
• 3 Sets Service Trolley Short Column Set
PROCART YKP 605K
• 2 Set Servis Arabası Yan Kapak Takımı
• 2 Sets Service Trolley Side Cover Set
PROCART OKP 610K
• 3 Set Servis Arabası Ön Kapak
• 3 Sets Service Trolley Front Cover
PROCART SOG 130DD
• 3 Set Servis Arabası Büyük Araba Orta Gövde-Diși/Diși
• 3 Sets Service Trolley Maxi Middle Body-Female/Female
PROCART ADP 315A
• 2 Set Temizlik Arabası Bağlantı Adaptör Seti
• 2 Sets Cleaning Trolley Connection Adapter Set
B
B C
C B
C
B
C B
C D
D D D
E
E E E
G
PROCART KDR 615D
• 3 Set Servis Arabası Kısa Direk Takımı
• 3 Sets Service Trolley Short Column Set
PROCART YKP 605K
• 2 Set Servis Arabası Yan Kapak Takımı
• 2 Sets Service Trolley Side Cover Set
PROCART OKP 610K
• 3 Set Servis Arabası Ön Kapak
• 3 Sets Service Trolley Front Cover
PROCART SOG 130DD
• 3 Set Servis Arabası Büyük Araba Orta Gövde-Diși/Diși
• 3 Sets Service Trolley Maxi Middle Body-Female/Female
PROCART ADP 315A
• 2 Set Temizlik Arabası Bağlantı Adaptör Seti
• 2 Sets Cleaning Trolley Connection Adapter Set
B
B B
D
D D D
C
C C
E
E E E
G
G G
G G
B C B
C
5
BÜYÜK KAPALI RAF SİSTEMİ
PROCART KDR 615D
• 3 Set Servis Arabası Kısa Direk Takımı
• 3 Sets Service Trolley Short Column Set
PROCART YKP 605K
• 2 Set Servis Arabası Yan Kapak Takımı
• 2 Sets Service Trolley Side Cover Set
PROCART OKP 610K
• 3 Set Servis Arabası Ön Kapak
• 3 Sets Service Trolley Front Cover
PROCART SUG 120DD
• 3 Set Servis Arabası Büyük Araba Üst Gövde - Diși/Diși
• 3 Sets Service Trolley Maxi Upper Body - Female/Female
PROCART ADP 315A
• 2 Set Temizlik Arabası Bağlantı Adaptör Seti
• 2 Sets Cleaning Trolley Connection Adapter Set
