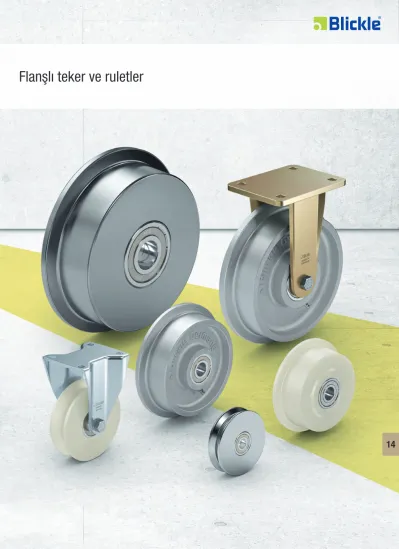

Flanşlı teker ve ruletler

(1)

14

Flanşlı teker ve ruletler

(2)

14 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■

■ ■ ■ ■

■ ■ ■

■ ■

■

Seri SPKGSPO SPK SPKVS

Flanş / Çift flanş Flanş, tek taraflı

Teker kaplaması / Jant Döküm poliamid Gri pik döküm Isıl işlem çeliği

Kaplama sertliği 80 Shore D 180–220 HB 190–230 HB

Teker çapı 50–250 mm 50–250 mm 50–400 mm

Azami taşıma kapasiteleri 3.000 kg 3.500 kg 9.000 kg

Yüksek hızlarda kullanıma uygun

Tahrik tekeri mevcut talep üzerine – ✔

(bkz. sayfa 547)

Teker açıklaması için bakınız sayfa 526 sayfa 528 sayfa 530

Sabit ruletler için bakınız sayfa 527 sayfa 529 sayfa 531

mükemmel çok iyi iyi

tatminkar

yeterli ✔ evet – hayır

Seçim yardımı

Flanşlı teker ve ruletler

(3)

14 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

DSPKGSPO DSPK

Çift flanş

Döküm poliamid Isıl işlem çeliği

80 Shore D 190–230 HB

50–200 mm 50–200 mm

700 kg 1.200 kg

talep üzerine talep üzerine

sayfa 532 sayfa 534

sayfa 533 sayfa 535

(4)

14 220–3.000 kg

SPKGSPO serisi

Flanşlı döküm poliamid tekerler

Tekerler:

• yüksek kaliteli döküm poliamid, kırılmaz, sertlik 80 Shore D

• yürüyüş yüzeyi aksa göre 3° artan eğimde

• çok düşük yuvarlanma direnci

• aşınmaya karşı çok dayanıklı

• renk doğal bej Diğer özellikler:

• çok sayıda agresif maddeye karşı yüksek kimyasal dayanım

• ısıya dayanıklı: -20 °C ile +80 °C arasında, +35 °C üzerinde düşük taşıma kapasitesi

• tabloda belirtilen taşıma kapasiteleri, aşağıda gösterildiği gibi DIN 536 uyarınca flanşlı tekerlerin ray profillerine olan düzenine bağlıdır (vinç rayı standardı):

SPKGSPO 50G–SPKGSPO 200K, SPKGSPO 250K: A45

SPKGSPO 201K, SPKGSPO 251K: A55 Diğer ayrıntılar:

• teker serisi: sayfa 74

• teker kaplaması: sayfa 57

• yataklama çeşitleri: sayfa 84–85

• kimyasallara karşı dayanıklı: sayfa 51

Flanşlı tekerler

^{Teker çapı}

(D) [mm]

Flanş dahil teker çapı (D1) [mm]

Teker genişliği (T2) [mm]

Yürüyüş genişliği (T3) [mm]

Flanş genişliği (T4) [mm]

Taşıma kapasitesi [kg]

Yatak türü Aks delik çapı (d) [mm]

Porya genişliği (T1) [mm]

SPKGSPO 50G 50 62 32 26 6 220 burçlu 15 32

SPKGSPO 50K 50 62 32 26 6 220 bilya rulman 15 32

SPKGSPO 75G 75 100 40 30 13,5 380 burçlu 20 47

SPKGSPO 75K 75 100 40 30 13,5 380 bilya rulman 20 47

SPKGSPO 200K 200 230 53 38 20 1.300 bilya rulman 25 60

SPKGSPO 250K 250 300 65 50 17,5 2.100 bilya rulman 30 70

Diğer ebatlar talep üzerine geliştirilir Kaplama sertliği

80 Shore D Zemin koruması / hareket gürültüsü

tatminkar

Yuvarlanma direnci

mükemmel Aşınmaya karşı dayanım

çok iyi

Versiyonlar

porya içerisinde paslanmaz bilyalı rulman

kama kanallı tahrik

tekeri diğer modeller

Teknik açıklama, sayfa 84

Ürün No. eklentisi: -XK SPKGSPON serisi

Teslim edilebilirlik talep üzerine* talep üzerine talep üzerine

* Bazı ebatlarda taşıma kapasiteleri düşer

burçlu bilyalı rulman

(5)

14 BS-SPKGSPO serisi

Çelik kaynaklı, flanşlı döküm poliamid tekerli ağır hizmet tipi ruletler

600–3.000 kg

Maşa: seri BS

• çok sağlam çelik kaynaklı konstrüksiyon

• elektro çinko kaplama, sarı pasifize edilmiş, Cr6 içermez

Tekerler: seri SPKGSPO

• yüksek kaliteli döküm poliamid, kırılmaz, sertlik 80 Shore D, renk doğal bej

SPKGSPO 100K–SPKGSPO 200K, SPKGSPO 250K: A45

SPKGSPO 201K, SPKGSPO 251K: A55 Diğer ayrıntılar:

Sabit ruletler

^{Teker çapı}

(D) [mm]

Teker çapı flanş dahil [mm]

Teker genişliği [mm]

Yatak türü Toplam yükseklik (H) [mm]

Tabla ölçüsü [mm]

Vida deliği uzaklığı [mm]

Vida deliği çapı [mm]

BS-SPKGSPO 100K 100 125 46 36 13 600 bilya rulman 157 140 x 110 105 x 75–80 11

BS-SPKGSPO 200K 200 230 53 38 20 1.300 bilya rulman 245 140 x 110 105 x 75–80 11

BS-SPKGSPO 201K 200 230 80 60 25 2.500 bilya rulman 245 175 x 140 140 x 105 14

BS-SPKGSPO 250K 250 300 65 50 17,5 2.100 bilya rulman 305 175 x 140 140 x 105 14

BS-SPKGSPO 251K 250 300 80 60 25 3.000 bilya rulman 305 200 x 160 160 x 120 14

(6)

14 400–3.500 kg

SPK serisi

Flanşlı döküm tekerler

Tekerler:

• gri pik döküm, sertlik 180–220 HB

• gresörlük ile teker çapı 125 mm sonrası

• flanş ve yürüyüş yüzeyi işlenmiştir

• aşınmaya karşı çok yüksek dirençli

• boyanmış, renk gümüş Diğer özellikler:

• çok sayıda agresif maddeye karşı kimyasal dayanım

• ısıya dayanıklı:

burçlu yatak versiyonu: -100 °C ila +600 °C, +600 °C ’de %50 daha düşük taşıma kapasitesi bilyalı rulman versiyonu: -20 °C ila +120 °C ısıya dayanıklı bilyalı rulman versiyonu: -30 °C ila +300 °C, +300 °C ’de %50 daha düşük taşıma kapasitesi

• burçlu yatak versiyonunda yeterli oranda ve düzenli yağlamaya dikkat edilmelidir

SPK 50G–SPK 200K, SPK 250G, SPK 250K: A45 SPK 201K, SPK 251K: A55

Diğer ayrıntılar:

Flanşlı tekerler

^{Teker çapı}

(D) [mm]

+70 ⁰C taşıma kapasitesi [kg]

SPK 50G 50 62 32 26 6 400 burçlu 15 32

SPK 75G 75 100 40 30 13,5 700 burçlu 20 47

SPK 75K 75 100 40 30 13,5 700 bilya rulman 20 47

SPK 100G 100 125 46 36 13 800 burçlu 20 52

SPK 100K 100 125 46 36 13 800 bilya rulman 20 52

SPK 125G 125 145 46 36 13 900 burçlu 20 52

SPK 125K 125 145 46 36 13 900 bilya rulman 20 52

SPK 150G 150 175 46 36 13 1.000 burçlu 20 52

SPK 150K 150 175 46 36 13 1.000 bilya rulman 20 52

SPK 180G 180 210 46 36 13 1.200 burçlu 30 52

SPK 200G 200 230 53 38 20 1.500 burçlu 30 60

SPK 250G 250 300 65 50 17,5 2.500 burçlu 40 70

SPK 250K 250 300 65 50 17,5 2.500 bilya rulman 30 70

Kaplama sertliği

180–220 HB Zemin koruması / hareket gürültüsü

yeterli

mükemmel

Versiyonlar

+300 °C’ye kadar ısıya dayanıklı

bilyalı rulman

Ürün No. eklentisi: -IK

Teslim edilebilirlik talep üzerine bilyalı rulman versiyonları temin edilir

(7)

14 BS-SPK serisi

Çelik kaynaklı, flanşlı döküm tekerli ağır hizmet tipi ruletler

800–3.500 kg

Maşa: seri BS

Tekerler: seri SPK

• gri pik döküm, sertlik 180–220 HB, gresörlük ile teker çapı 125 mm sonrası, boyanmış, renk gümüş

SPK 100K–SPK 200K, SPK 250K: A45 SPK 201K, SPK 251K: A55 Diğer ayrıntılar:

Sabit ruletler

^{Teker çapı}

(D) [mm]

BS-SPK 100K 100 125 46 36 13 800 bilya rulman 157 140 x 110 105 x 75–80 11

BS-SPK 125K 125 145 46 36 13 900 bilya rulman 170 140 x 110 105 x 75–80 11

BS-SPK 150K 150 175 46 36 13 1.000 bilya rulman 200 140 x 110 105 x 75–80 11

BS-SPK 200K 200 230 53 38 20 1.500 bilya rulman 245 140 x 110 105 x 75–80 11

BS-SPK 201K 200 230 80 60 20 3.000 bilya rulman 245 175 x 140 140 x 105 14

BS-SPK 250K 250 300 65 50 17,5 2.500 bilya rulman 305 175 x 140 140 x 105 14

BS-SPK 251K 250 300 80 60 25 3.500 bilya rulman 305 200 x 160 160 x 120 14

Versiyonlar

bilyalı rulman

Ürün No. eklentisi: -IK

Teslim edilebilirlik talep üzerine*

* Taşıma kapasitesi için bakınız sayfa 528

(8)

14 500–9.000 kg

SPKVS serisi

Flanşlı çelik tekerler

Tekerler:

• ısıl işlem çeliği, tornalanmıştır, sertlik 190–230 HB

• hafif yağlanmış yüzey

• yüksek oranda statik ve dinamik taşıma kapasitesi

Diğer özellikler:

• ısıya dayanıklı:

bilyalı rulman versiyonu: -20 °C ila +120 °C ısıya dayanıklı bilyalı rulman versiyonu: -30 °C ila +300 °C, +300 °C ’de %50 daha düşük taşıma kapasitesi

SPKVS 50K–SPKVS 200K: A45 SPKVS 250K: A55 SPKVS 300K–SPKVS 400K: A65 Diğer ayrıntılar:

Flanşlı tekerler

^{Teker çapı}

(D) [mm]

SPKVS 50K 50 62 40 30 10 500 bilya rulman 15 40

SPKVS 75K 75 100 40 30 10 800 bilya rulman 20 40

SPKVS 100K 100 125 50 40 10 1.200 bilya rulman 25 50

Diğer ebatlar talep üzerine geliştirilir Kaplama sertliği

yeterli

mükemmel

Versiyonlar

bilyalı rulman

fıçı rulmanlı kama kanallı tahrik

tekerleri diğer modeller

Teknik açıklama, sayfa 84 85 76

Ürün No. eklentisi: -IK -PR SPKVSN serisi

Teslim edilebilirlik talep üzerine talep üzerine bakınız sayfa 547 talep üzerine

(9)

14 BS-SPKVS serisi

Çelik kaynaklı, flanşlı çelik tekerli ağır hizmet tipi ruletler

1.200–9.000 kg

Maşa: seri BS

Tekerler: seri SPKVS

• ısıl işlem çeliği, sertlik 190–230 HB

SPKVS 100K–SPKVS 200K: A45 SPKVS 250K: A55 SPKVS 300K–SPKVS 400K: A65 Diğer ayrıntılar:

Sabit ruletler

^{Teker çapı}

(D) [mm]

BS-SPKVS 100K 100 125 50 40 10 1.200 bilya rulman 157 140 x 110 105 x 75–80 11

BS-SPKVS 250K 250 290 75 60 15 4.000 bilya rulman 305 175 x 140 140 x 105 14

(10)

14 50–700 kg

DSPKGSPO serisi

Çift flanşlı, döküm poliamid tekerler

Tekerler:

• yüksek kaliteli döküm poliamid, kırılmaz, sertlik 80 Shore D

• V şekilli yürüyüş yüzeyi (çelik dirsek için)

• aşınmaya karşı çok dayanıklı

• renk doğal bej Diğer özellikler:

• çok sayıda agresif maddeye karşı yüksek kimyasal dayanım

• ısıya dayanıklı: -20 °C ile +80 °C arasında, +35 °C üzerinde düşük taşıma kapasitesi

• basınca duyarlı zeminlerde yüzey basıncına dikkat edilmelidir

Çift flanşlı tekerler

Teker çapı (D) [mm]

Yürüyüş yüzeyi genişliği (B) [mm]

DSPKGSPO 50G 50 18 12 50 burçlu 10 18

DSPKGSPO 50K 50 18 12 50 bilya rulman 10 18

DSPKGSPO 75G 75 22 16 75 burçlu 12 22

DSPKGSPO 75/15K 75 22 16 75 bilya rulman 15 22

DSPKGSPO 101K * 100 40 20 400 bilya rulman 15 40

DSPKGSPO 125K * 125 50 25 700 bilya rulman 20 50

* Teker yürüyüş yüzeyi geniş olan ve yürütme rayları dışında da kullanımı mümkün olan tekerler Diğer ebatlar talep üzerine geliştirilir

80 Shore D Zemin koruması / hareket gürültüsü

tatminkar

çok iyi

Versiyonlar

porya içerisinde paslanmaz bilyalı rulman

diğer modeller

Ürün No. eklentisi: -XK

Teslim edilebilirlik talep üzerine talep üzerine

(11)

14 BH-DSPKGSPO serisi

Çelik saclı, çift flanşlı döküm poliamid tekerli ağır hizmet tipi ruletler

75–700 kg

Maşa: seri BH

• çelik sac, elektro çinko kaplama, mavi pasifize edilmiş, Cr6 içermez

• ağır maşa ve taban tablası

Tekerler: seri DSPKGSPO

• yüksek kaliteli döküm poliamid, kırılmaz, sertlik 80 Shore D, renk doğal bej

Sabit ruletler

^{Teker çapı}

(D) [mm]

BH-DSPKGSPO 75K 75 22 16 75 bilya rulman 118 100 x 85 80 x 60 9

BH-DSPKGSPO 100K-1 100 24 18 150 bilya rulman 140 100 x 85 80 x 60 9

BH-DSPKGSPO 100K-3 100 24 18 150 bilya rulman 140 140 x 110 105 x 75–80 11

BH-DSPKGSPO 101K-1 * 100 40 20 400 bilya rulman 140 100 x 85 80 x 60 9

BH-DSPKGSPO 101K-3 * 100 40 20 400 bilya rulman 140 140 x 110 105 x 75–80 11

BH-DSPKGSPO 120K-1 120 33 25 200 bilya rulman 162 100 x 85 80 x 60 9

BH-DSPKGSPO 120K-3 120 33 25 200 bilya rulman 162 140 x 110 105 x 75–80 11

BH-DSPKGSPO 125K * 125 50 25 700 bilya rulman 170 140 x 110 105 x 75–80 11

BH-DSPKGSPO 150K 150 33 25 400 bilya rulman 197 140 x 110 105 x 75–80 11

BH-DSPKGSPO 200K 200 33 25 500 bilya rulman 245 140 x 110 105 x 75–80 11

* Teker yürüyüş yüzeyi geniş olan ve yürütme rayları dışında da kullanımı mümkün olan tekerler

(12)

14 120–1.200 kg

DSPK serisi

Çift flanşlı çelik tekerler

Tekerler:

• ısıl işlem çeliği, tornalanmıştır, sertlik 190–230 HB

• hafif yağlanmış yüzey

• V şekilli yürüyüş yüzeyi (çelik dirsek için)

• aşınmaya karşı çok yüksek dirençli

• yüksek oranda statik ve dinamik taşıma kapasitesi

Diğer özellikler:

• ısıya dayanıklı: -20 °C ile +120 °C arasında

• basınca duyarlı zeminlerde yüzey basıncına dikkat edilmelidir

Çift flanşlı tekerler

DSPK 50K 50 18 12 120 bilya rulman 10 18

DSPK 75/15K 75 22 16 250 bilya rulman 15 22

DSPK 101K * 100 40 20 600 bilya rulman 15 40

DSPK 125K * 125 50 25 1.200 bilya rulman 20 50

DSPK 200K 200 33 25 1.000 bilya rulman 20 33

* Teker yürüyüş yüzeyi geniş olan ve yürütme rayları dışında da kullanımı mümkün olan tekerler Diğer ebatlar talep üzerine geliştirilir

yeterli

mükemmel

Versiyonlar

diğer modeller

Teknik açıklama, sayfa Ürün No. eklentisi:

Teslim edilebilirlik talep üzerine

(13)

14 BH-DSPK serisi

Çelik saclı, çift flanşlı çelik tekerli ağır hizmet tipi ruletler

250–900 kg

Maşa: seri BH

• çelik sac, elektro çinko kaplama, mavi pasifize edilmiş, Cr6 içermez

• ağır maşa ve taban tablası

Tekerler: seri DSPK

• ısıl işlem çeliği, sertlik 190–230 HB Diğer ayrıntılar:

Sabit ruletler

BH-DSPK 75K 75 22 16 250 bilya rulman 118 100 x 85 80 x 60 9

BH-DSPK 100K-1 100 24 18 300 bilya rulman 140 100 x 85 80 x 60 9

BH-DSPK 100K-3 100 24 18 300 bilya rulman 140 140 x 110 105 x 75–80 11

BH-DSPK 101K-1 * 100 40 20 600 bilya rulman 140 100 x 85 80 x 60 9

BH-DSPK 101K-3 * 100 40 20 600 bilya rulman 140 140 x 110 105 x 75–80 11

BH-DSPK 120K-1 120 33 25 600 bilya rulman 162 100 x 85 80 x 60 9

BH-DSPK 120K-3 120 33 25 600 bilya rulman 162 140 x 110 105 x 75–80 11

BH-DSPK 125K * 125 50 25 900 bilya rulman 170 140 x 110 105 x 75–80 11

BH-DSPK 150K 150 33 25 800 bilya rulman 197 140 x 110 105 x 75–80 11

BH-DSPK 200K 200 33 25 900 bilya rulman 245 140 x 110 105 x 75–80 11

* Teker yürüyüş yüzeyi geniş olan ve yürütme rayları dışında da kullanımı mümkün olan tekerler
