KULLANMA KILAVUZU YAŞAR MAKİNA SAN. VE TİC. LTD. ŞTİ. DEMİR ve PROFİL KESME MAKİNALARI MAKİNE KULLANMA KILAVUZU

(1)

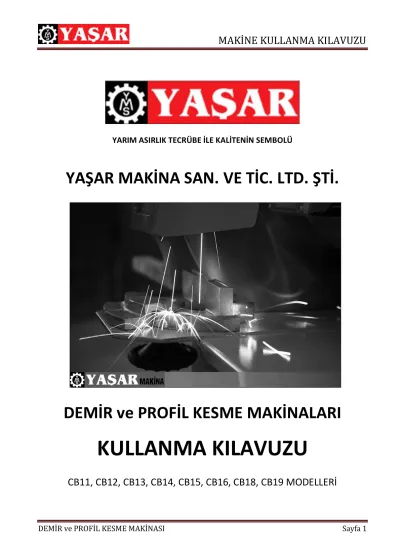

DEMİR ve PROFİL KESME MAKİNASI Sayfa 1 YARIM ASIRLIK TECRÜBE İLE KALİTENİN SEMBOLÜ

YAŞAR MAKİNA SAN. VE TİC. LTD. ŞTİ.

DEMİR ve PROFİL KESME MAKİNALARI

KULLANMA KILAVUZU

CB11, CB12, CB13, CB14, CB15, CB16, CB18, CB19 MODELLERİ

(2)

DEMİR ve PROFİL KESME MAKİNASI Sayfa 2 ÜRETİCİ FİRMA BİLGİLERİ

Firma Unvanı : YAŞAR MAKİNA SAN. VE TİC. LTD. ŞTİ.

Merkez Adres : Örnek Sanayi Sitesi 4. Cadde No: 4 Şehitkamil / Gaziantep / TÜRKİYE Fabrika Adres : Örnek Sanayi Sitesi 2. Cadde No: 14 Şehitkamil / Gaziantep / TÜRKİYE Fabrika Telefon : + 90 (342) 235 11 18

Fabrika Faks : + 90 (342) 235 28 81 Merkez Telefon : + 90 (342) 235 18 18 Merkez Faks : + 90 (342) 235 45 84 e-mail : yasarmakina@hotmail.com Web: : www.yasarmakina.com.tr

İÇİNDEKİLER

1.ÜRÜN TANITIMI ve TEKNİK ÖZELLİKLER 2.TAŞIMA

2.1 Taşıma

2.2 Yerleştirme Koşulları 3.ENERJİ İHTİYACI

4. MAKİNANIN ÇALIŞTIRILMASI

4.1 Makinayı devreye almak için gerekli ekipman 4.2 Testerenin Sökülüp Takılması

4.3 Makinanın Kesme Kapasitesi

4.4 Çalışma Sırasında Alınması Gerekli Güvenlik Önlemleri 5.KİŞİSEL KORUYUCU EKİPMAN

5.1 Kullanım Sırasında Gerekli Olanlar 5.2 Bakım Sırasında Gerekli Olanlar 6.GÜRÜLTÜ BEYANI

7.UYARILAR

8.OPERATÖR EĞİTİMİ 9.BAKIM TALİMATI 10.SERVİS HİZMETLERİ

11.OLASI ARIZALAR VE ÇÖZÜM ÖNERİLERİ

(3)

DEMİR ve PROFİL KESME MAKİNASI Sayfa 3 1. ÜRÜN TANITIMI ve TEKNİK ÖZELLİKLER

Parça

No Parça Adı/Özelliği

1 Büyük Maske 2 Gözlem Penceresi 3 Motor

4 Zımpara Taşı 5 Testere 6 Ön Siper 7 Tabla 8 Ana Gövde

9 Kol Ayar Tamponu 10 Pedal

11 Tesbit Civatası 12 Çekme Kolu 13 Acil Stop Butonu 14 Aç Kapa Şarteri 15 Start Lambası 16 Stop Butonu 17 Start Butonu 18 Kol

19 Bağlantı Kablosu ve Gövde Topraklama Ucu 20 Yatak Flaşı

(4)

DEMİR ve PROFİL KESME MAKİNASI Sayfa 4

Model Adı : CB 11 Model Adı : CB 12

Çalışma Gerilimi : 380 V (3 ~) Çalışma Gerilimi : 220 V (1 ~)

Frekans : 50 Hz Frekans : 50 Hz

Akım : 8,53 A Akım : 14,5 A

Toplam Güç : 2.2 kw Toplam Güç : 2.2 kw

Devir : 2840 d/dk Devir : 2780 d/dk

Testere Ebat : 450x3x40 (mm) Testere Ebat : 450x3x40 (mm) Makine Ebat : 115x70x55 (mm) Makine Ebat : 115x70x55 (mm)

Akım : 14,5 A Akım : 14,5 A

Toplam Güç : 2.2 kw Toplam Güç : 2.2 kw

Akım : 7,9 A Akım : 23,2 A

Toplam Güç : 4 kw Toplam Güç : 4 kw

Akım : 13,6 A Akım : 13,6 A

Toplam Güç : 7,5 kw Toplam Güç : 7,5 kw

(5)

DEMİR ve PROFİL KESME MAKİNASI Sayfa 5 2. TAŞIMA

2.1. Taşıma

 Makinanın emniyetle taşınabilmesi için, forklift veya yeterli kapasitede bir vinç kullanılmalıdır.

 Taşımadan önce kol ayar tamponlarını taşıma konumuna getiriniz.

 Forkliftin ayaklarını makinanın altına sürülerek forklifte bindirilmek suretiyle taşıma işlemi yapılabilir.

 Veya makinanın üst tablasında bulunan kaldırma halkasına vincin kancası takılarak, vinç ile de kaldırma işlemi yapılabilir.

 Hatalı taşımadan kaynaklanan arızalardan firmamız sorumlu değildir.

 Makinayı daima dik konumda taşıyınız.

2.2 Yerleşim Koşulları

 Makina, düz bir zemin üzerine, her iki yan tarafında en az 3000 mm boşluk bırakılacak şekilde yerleştirilmelidir.

 Zemin düzgün ve terazili olmalıdır.

 Yan tarafların boş bırakılması, boy profil veya borunun, makinaya rahat yerleştirilmesi içindir.

 Makinanın yerleştirileceği yer, yağmurdan ve dış etkenlerden etkilenmeyecek kuru, nemden uzak ve kapalı alan olmalıdır.

 Güvenlik açısından makinanın arkası kapalı olacak şekilde yerleştirilmelidir.

 Atölyenin elektrik panosu makinanın yerleştirileceği alana yakın olmalıdır.

 Makinanın yerleştirileceği alan, rahat çalışmayı sağlayabilecek şekilde aydınlatması bulunan, aşırı gürültülü, aşırı sıcak ve tozlu olmayan, havadar olmalıdır.

 Atölyede, işçi sağlığı ve iş güvenliği ile ilgili tüm önlemler alınmış olmalıdır.

3. ENERJİ İHTİYACI

 Elektrik fişi kullanmayınız.

 Mevcut elektrik fazı, makinaya uygun olmalıdır.

 Elektrik tesisatı standartlara uygun olmalı, tüm bağlantılar, yetkili kişiler tarafından yapılmalı ve sürekli kontrol altında tutulmalıdır.

 Ana panoda 63 amperlik şalter ve uygun sigorta kullanılmalıdır.

(6)

 Bağlantı hatalarından ve voltaj değişikliklerinden doğabilecek arızalardan firmamız sorumlu değildir.

 Topraklama bağlantısı olmadan kesinlikle çalıştırmayınız.

4.MAKİNANIN ÇALIŞTIRILMASI

 Makinanızı bölüm 2.1 de belirtilen şartlara uygun bir yere yerleştirdikten sonra yere sabitleyiniz. Makinanızın elektrik bağlantısını, yetkili bir uzmana yaptırınız.

 Kol ayar tamponlarını, kesilecek parçaya ve tezgaha çarpmayacak şekilde ayarlayınız.

 Topraklama hattını tespit civatasına bağlayınız.

 Makinada kesilecek malzeme, kesme tezgahına kaymayacak şekilde yerleştirilir;

 Kesilmesi istenen ölçü ayarlanır;

 İstenen kesim açısı kontrol edilir.

 Makina açı ayar kolunun kapalı konumda olduğuna dikkat edilir.

 Makinayı çalıştırmak için start butonuna basınız.

 Faz aralığı doğru değilse makina çalışmaz. Faz sırasını değiştirerek düzeltiniz.

 Fazlar doğru bağlandı ise makina çalışır.

 Kesme kolu elle malzemeye doğru yavaşça çekilerek kesme işlemi tamamlanır.

 Kesme sırasında, koruyucu siperi, çıkarmayınız.

 Faz sırası doğru değilse uyarı ikaz lambası yanar ve makina çalışmaz. Faz sırasını değiştirerek uygun konuma getiriniz.

 Makinayı durdurmak için stop butonuna basınız. Acil stop butonunu sadece tehlikeli durumlarda kullanınız.

 UYARI: Makinanızın soğutma suyuna ihtiyacı yoktur. Herhangi bir soğutucu sıvı kullanmayınız.

 UYARI : Makinanızın elektrik bağlantısı yetkili kişilerce yapılmalıdır.

4.1. Testerenin Takılması Sökülmesi 4.1.1. Testerenin Takılması

 Testereyi takmadan önce pano üzerindeki ana şalterin kapalı konumda olduğundan emin olunuz.

 Acil Butonu kapatınız.

 Makinaya veya motora her hangi bir şekilde elektrik gelmediğinden iyice emin olmadan takma işlemine başlamayınız.

 Testereyi takmak için önce büyük maskeyi sökünüz. (Resim 1)

 Testere takma işlemlerini, 32 ve 55 (veya boru anahtarı) anahtarları yardımı ile yapınız. (Resim 2)

 Testere diş yönleri, saat yönünde takılmalıdır.

 Testerenin ters bağlanması durumunda, kesinlikle çalıştırılmamalı, hemen sökülüp, yönü düzeltilmelidir.

 Testereyi taktıktan sonra büyük maskeyi yerine takınız.

(7)

 UYARI: Makinada demirden başka malzeme kesebilmek için farklı testere veya bıçak kullanmayınız.

 UYARI: Tercihen YAŞAR MAKİNA veya ERES marka testere kullanınız.

4.1.2 Testerenin sökülmesi

 Testereyi sökerken panodaki ana şalterin ve acil butonun kapalı konumda olduğundan emin olunuz.

 Makinaya ve motora herhangi bir şekilde elektrik gelmediğinden iyice emin olmadan sökme işlemine başlamayınız.

 Testereyi sökmek için önce büyük maskeyi sökünüz.

 Testere sökme işlemlerini 32 ve 55 (veya boru anahtarı) anahtarları yardımı ile yapınız.

4.2 Makinenin Kesme Kapasitesi

 Makinanız aşağıdaki şekilde gösterilen ölçülerdeki profil, yuvarlak demir, lama profil, demir borular ve U demirlerini kesmek üzere imal edilmiştir.

 Kesme kapasitesinin dışındaki malzemelerin kesilmeye zorlanması, makinanızın ve testerenizin ömrünü kısaltacağı gibi, kazalara neden olacağı için tehlikelidir.

MODEL

CB-19 120*60 30 mm 100*100 80*16 4’ 120 30*30 CB-18 100*60 25 mm 80*80 50*15 3’ 100 25*25 CB-16 60*40 22 mm 40*40 50*10 2’ 60 20*20 CB-15 60*40 22 mm 40*40 50*10 2’ 60 20*20 CB-14 50*30 10 mm 30*30 40*10 1.5’ 40 10*10 CB-13 50*30 10 mm 30*30 40*10 1.5’ 40 10*10 CB-12 50*30 10 mm 30*30 40*10 1.5’ 40 10*10 CB-11 50*30 10 mm 30*30 40*10 1.5’ 40 10*10

ÇİZELGE 1: Azami kesme kapasiteleri

(8)

 UYARI: Makinanız, sadece demir malzeme kesmek için imal edilmiştir. Demir dışında her hangi bir malzeme (çelik, alüminyum, pvc, hurda, ağaç v.b.) asla kesmeyiniz.

4.3 Çalışma Sırasında Alınması Gerekli Güvenlik Önlemleri

 Makinada çalışacak operatör, gerekli eğitimi ve sertifikasını almış olmalı.

 Operatör, çalışmaya başlamadan önce, bu kılavuzda belirtilen tüm uyarıları ve önlemleri gözden geçirmelidir.

 Çalışma sırasında operatör, kendi güvenliği için, 5.bölümde gösterilen kişisel koruyucu ekipmanları mutlaka kullanmalıdır

 UYARI: Stop butonunu sadece tehlike anında kullanınız.Stop butonu ile makinayı durdurduktan sonra tekrar çalıştırmak için, motorun durmasını bekleyiniz. Stop butonunu saat yönünde çevirerek çalışır duruma getirdikten sonra start butonu ile makinayı tekrar çalıştırınız.

5. KİŞİSEL KORUYUCU EKİPMAN

5.1 Kullanım Sırasında Gerekli Ekipman

Operatör, kullanım sırasında, gözlük, eldiven,kulaklık, çelik burunlu ayakkabı ve baret kullanmalıdır.

5.2 Bakım Sırasında Gerekli Ekipman

Bakım esnasında eldiven ve koruyucu gözlük kullanılmalıdır.

(9)

DEMİR ve PROFİL KESME MAKİNASI Sayfa 9 RESİM 1 :Testereyi sökmek için önce büyük maskeyi sökünüz.

RESİM 2: Testereyi hafif öne çekerek çıkarınız.

6.GÜRÜLTÜ BEYANI

 Gürültü ölçüm değerleri EN 50144'e göre belirlenmiştir.

 Aletin frekansa bağımlı, uluslar arası ses basıncı düzeyi değerlendirme eğrisi A'ya göre tipik gürültü düzeyi:

 Ses basıncı düzeyi: 82 dB(A)

 Kesme sırasındaki gürültü düzeyi:109dB(A)'dır.

KORUYUCU KULAKLIK KULLANINIZ.

7.UYARILAR

 Ambalajı açmadan önce kullanım kılavuzunu dikkatlice okuyunuz.

 Makinayı satınalan kişi veya kuruluş, makinanın sadece eğitim almış operatörler tarafından kullanılmasından sorumludur.

 Makinayı kullanacak ve bakımını yapacak operatör, mutlaka YAŞAR MAKİNA'dan eğitim ve sertifika almalıdır.

 Çalışma esnasında, yetkisiz kişiler ve çocuklar, çalışma alanından uzak tutulmalıdır.

 Makinayı çalıştırmak için gerekli emniyet tedbirleri alındıktan sonra start butonuna basınız.

 Fazlar doğru bağlandı ise makina çalışır.

 Faz sırası doğru değilse, makina çalışmaz. Faz sırasını değiştirerek uygun konuma getiriniz.

 Makinayı durdurmak için stop butonuna basınız.

(10)

 Makina, kapasitesi dışındaki kesimlerle zorlanmamalıdır.

 Aşırı sıcak, ıslak, tozlu ve yetersiz ışık koşullarında çalışmayınız.

 Elektrik bağlantısından sonra ilk çalışmada,dönüş yönü kontrol edilmeli, ters dönüyorsa, elektrik bağlantısı değiştirilmelidir.

 Testerenin ters bağlanması durumunda, asla çalıştırılmamalı, testere derhal doğru biçimde tekrar monte edilmelidir.

 Tercihen YAŞAR MAKİNA veya ERES marka testere kullanınız.

 Büyük maske üzerindeki kelebek maske, sadece testere değişiminde çıkarılabilir.

 Kelebek maskeyi çıkararak kesim yapmayınız. Aksi hale garanti koşulları geçersizdir.

 Acil butonu gerekmedikçe kullanmayınız.

 Acil butona bastığınız zaman, tekrar çalıştırmak için motorun durmasını bekleyiniz.

 Acil butonunu saat yönünde çevirerek işler hale getiriniz. Bundan sonra start butonuna basarak makinayı çalıştırınız.

 Makinayı kapattıktan sonra testerenin bir süre daha dönmeye devam ettiğini dikkate alınız.

 Makinanızın soğutmaya ihtiyacı yoktur. Asla herhangi bir soğutucu sıvı kullanmayınız.

 Makinanız, sadece demir malzeme kesmek için imal edilmiştir. Demir dışında herhangi bir malzeme (çelik, alüminyum, pvc, ağaç, hurda malzeme v.b) asla kesmeyiniz.

 Makinada çalışan operatör, mutlaka eldiven, gözlük, kulaklık, baret ve çelik burunlu ayakkabı kullanmalıdır.

 Testereyi kesilecek malzemeye, darbeli ve sert bir şekilde çarptırmayınız.

 Çatlak ve kırık dişli testere kullanmayınız.

 Balansı bozuk testere kullanmayınız.

 Körelmiş ve fazla çapak bırakan testere kullanmayınız.

 Makinada çalışan operatör, çalışmakta olan testereden elini korumalıdır.

 Makinada çalışan operatör malzeme kesimi bittikten sonra, kesilen malzemeyi almalıdır.

 Makinada çalışan operatör, makinayı çalışır durumda bırakıp gitmemelidir.

 Makinada çalışan operatör, çalışması bittikten sonra, testereyi elle veya herhangi bir malzeme ile durdurmaya çalışmamalıdır.

 Kapatılan makinanın testeresi durmadan tekrar çalıştırılmamalıdır.

 Kapatılan makinada dönen testere ile kesim yapılmak, testereye zarar verir.

 Makina çevresinde operatörü rahatsız edecek malzemeler bırakılmamalıdır.

 Sadece acil durumda stop butonuna basılarak makina durdurulmalıdır.

 Elektrik panosu yetkili kişi dışında kimse tarafından açılmamalıdır.

 Makinada asla sac veya çok ince materyal kesmeyiniz.

8.OPERATÖR EĞİTİMİ

 Makineyi kullanacak operatör, YAŞAR MAKİNA yetkililerinden eğitim ve bunun karşılığında kullanıcı sertifikası almak zorundadır. Operatör değişikliklerinde de YAŞAR MAKİNA yetkililerinden eğitim desteği istenmelidir.

(11)

DEMİR ve PROFİL KESME MAKİNASI Sayfa 11 9. BAKIM TALİMATI

 Çalışmaya başlamadan önce, her defasında testerenin çatlak olup olmadığı, kontrol edilmelidir.

 Çatlak testere ile çalışılmamalı, yenisi ile değiştirilmelidir.

 Testere balansının düzgün olup olmadığı kontrol edilmelidir.

 Balansı bozuk testere, sökülüp, yetkili kişilerce yeniden bilenmelidir.

 Fazla çapak veren testere, körlenmiştir; Testerenizi ya bileterek kullanınız, ya da yenisi ile değiştiriniz.

 Her 300 saatlik çalışmadan sonra kol yatağını tercihen 68 numara yağ ile yağlayınız.

 Makinanın altında biriken talaşı zaman zaman temizleyiniz.

10. SERVİS HİZMETLERİ

 Her türlü arıza durumunda firmamızdan servis hizmeti talep edebilirsiniz.

 Garanti kapsamı ve süresi dışındaki arızalar, ücreti karşılığında yapılır.

 Servis hizmeti servis merkezinde yapılır.

 Servis taleplerinde her türlü nakliye bedeli alıcıya aittir.

11. MUHTEMEL ARIZALAR VE ÇÖZÜM ÖNERİLERİ

ARIZA ARIZA NEDENİ ÇÖZÜM ÖNERİSİ

Makina sarsıntılı ve titreşimli çalışıyorsa

Testere bileme hatası vardır.

Testerenin balansı bozulmuştur.

Testere balansı düzeltilmelidir.

Elektrik motorundan anormal ses geliyorsa

Elektrik motorunun rulmanı

bozulmuştur. Rulmanlar değiştirilmelidir.

Kesilen malzemeden çok

çapak çıkıyorsa Testere körlenmiştir. Testere bilenmelidir.

Testerede çatlama veya kırılma varsa

Ani darbeli kullanım.

Kör testere kullanımı.

Demir haricinde herhangi bir özelliğe sahip malzeme kesmeye çalışmak.

Elektrik motoru tam devrini almadan kesmeye başlamak.

Kullanım talimatına uygun çalışmak.

Testere yenisi ile değiştirilmelidir.

Keserken testere sıkışıyorsa Testerenin konikliği

yetersizdir. Tabla düz değildir.

Sadece tescilli YAŞAR ve ERES marka testere kullanınız.

İlk kalkışta anormallik (inleme-gecikme)

Makinaya gelen elektrik sisteminde hata vardır

Yetkili bir elektrikçi

tarafından elektrik sistemi gözden geçirilmelidir.

(12)

 NOT:BU KILAVUZU SAKLAYINIZ.
