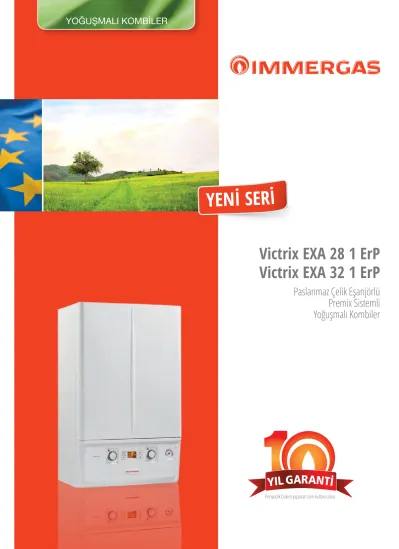

YOĞUŞMALI KOMBİLER
Victrix EXA 28 1 ErP Victrix EXA 32 1 ErP
Paslanmaz Çelik Eşanjörlü Premix Sistemli Yoğuşmalı Kombiler
YENİ SE Rİ
2
AVRUPA BİRLİĞİNİN DAHA ÇEVRECİ
YENİ ENERJİ ETİKETLEMESİ & ErP DÜZENLEMELERİNE
Biz çok önemli bir Avrupa Birliği direktifi olan, hava/çevre kirliliğini azaltma politikasını sürdürerek tüm Avrupa vatandaşlarının yaşam kalitesini artıracak etkili bir stratejiden bahsediyoruz.
ErP Direktifi (2009/125 / CE) - kısaltması “Enerji İlgili Ürünler”
anlamına gelir ve böylece çok hassas tasarım kuralları ve ekolojik-uyumlu ürünlerin imalatını değerlendirerek, tüm güç tüketen cihazların verimlilik ve çevresel performans için minimum zorunlu gereksinimlerini tanımlar.
Amaç 2020 yılına kadar ünlü 20-20-20’ye ulaşmaktır.
20 sayısını tekrarlamak direktifin 3 anahtar hedefini hatırlamak için kolaylık sağlar :
• ENERJİ KULLANAN ÜRÜNLERİN VERİMLİLİĞİNİ %20 ARTIRMAK
• ATMOSFERDEKİ (CO2) KARBONDİOKSİT EMİSYONUNU %20 AZALTMAK
• SON TÜKETİMDE YENİLENEBİLİR ENERJİ ORANINI %20 ARTIRMAK
Bu düzenlemeler için iki tarihli bir yol haritası oluşturulması belirlenmiştir.
1 Ağustos 2015’den başlayarak Avrupa pazarındaki cihazların enerji verimli pompalar ile donatılmış olması zorunlu olacaktır. 26 EYLÜL 2015’den başlayarak ErP ve ELD Direktifleri doğrultusunda piyasaya sürülen tüm cihazlarda enerji etiketlemesi yürürlüğe girecektir.
Avrupa pazarındaki cihazlar 1 Ağustos / 26 Eylül 2015 tarihinden önce piyasaya sürülmüş ise, zaman sınırlaması olmadan o cihaz satılabilir, monte edilebilir ve servise alınabilir. ErP ve ELD düzenlemeleri geriye dönük değildir.
BİZ HAZIRIZ !
HERŞEY ETİKETTE
ELD (Energy Labelling Directive)
Avrupa Birliği’nin yeni enerji etiketleme sistemi, tüketicinin her bir ürünün çevresel uyumluluk seviyesini derhal görebilmesi için yeni enerji etiketleme sistemini zorunlu kılmıştır.
Enerji Etiketleme Direktifi (2010/30/CE), her ürünün ErP Direktifine göre bir etikete sahip olmasını vurgulayarak, yalnızca enerji verimlilik sınıfının değil aynı zamanda ses güç seviyesi, kullanım ve güç tüketimi gibi diğer performans faktörlerini de gerekli kılar.
IMMERGAS, ÇEVREYE SAYGILI OLABİLECEK EN YÜKSEK ENERJİ VERİMLİLİĞİNİ TEŞVİK EDEN BİR PAZARIN BİLİNCİNDE OLARAK BU DÜZENLEMELERİ İÇTENLİKLE İNANARAK KARŞILAMAKTADIR.
Tedarikçi firma sembolü Kalorifer ısıtma işlevi
Kalorifer ısıtmasında enerji verimlilik sınıfı
Kalorifer ısıtmasında ses gücü seviyesi
Model Sıcak kullanım suyu işlevi yük profili
Hacim ısıtma güç tüketimi Sıcak kullanım suyu işlevi enerji verim sınıfı A
B C D E F G A++
A+ A B C D E F G
XL
24
kW AVICTRIX EXA 28 1 ErP
A
51 dB
AVANTAJLAR
Tasarruf için bolca verimlilik ve kolaylık...
Victrix EXA ErP kombiler, kolay kullanışlılığı ile birlikte yoğuşmalı olmasının tüm avantajlarını sunuyor.
Enerji tüketimini azaltmak amaçlı yeni Avrupa Direktifleri ile birçok yeni tesisat sistemlerine ve mevcut sistemlerin değiştirmeleri için en uygun teknolojiyi ve en etkili çözüm sunmaktan övünç duyuyoruz.
VICTRI EXA ErP serisi, esasen tüm kabiliyeti ısıtmada enerji verimliliği sınıfını yükselten ani su ısıtmalı 28 kW ve 32 kW güçlerinde iki kombi modelidir.
Duvara montaj iç mekanlara ve (yerel gaz şirketinin montaj şartnamelerine göre) kısmen korunmuş dış mekanlara da yapılabilir.
Güvenilirlik ve kaliteli olmasının arkasında paslanmaz çelik yoğuşmalı eşanjör modülü ve düşük tüketimli pompanın performansı vardır. Kompakt boyutları onu kolay montaja uygun hale getirir.
Kolay kullanımlı kullanıcı arayüzü, ayar düğmeleri, seçim düğmeleri ve çalışma durumu ile herhangi bir hata oluşumunda kodları gösteren LCD ekrana sahiptir.
VICTRIX EXA ErP Kombiler
Tasarruf için bolca verimlilik ve kolaylık
AVANTAJLAR
PASLANMAZ ÇELİĞİN KALİTESİ
Sağlamlığı sağlayan Paslanmaz Çelik Yoğuşma Modülü, yanma ürünlerinin soğumasından gelen yoğuşma suyunun yapısal etkisine karşı yüksek güvenlik ve dayanıklılık sağlar.
KONTROL VE KUMANDA KOLAYLIĞI
Victrix EXA kombiler LCD ekranlı, sıcaklıkların hızlı ve kolay ayarlanmasını sağlayan seçim düğmeleri ve ayar butonlarından oluşan son derece gelişmiş kolay kullanımlı bir kullanıcı arayüzüne sahiptir.
EKOLOJİK KOMBİLER
Azaltılmış karbon-monoksit (CO) ve azot-oksitler (NOx) sonuçları VICTRIX EXA ErP kombileri, UNI EN 297 ve UNI EN 483 Avrupa standartlarındaki sınıflandırmada sınıf 5’e yükselterek en ekolojik kombiler olmasını sağlıyor.
MODÜLASYONLU POMPA
Düşük tüketimli pompa, geleneksel pompa ve kendinden-ayarlı pompa ile karşılaştırıldığında, örneğin termostatik vanaların veya bölge vanalarının debi dalgalanmalarına yanıt/tepki vererek önemli ölçüde enerji tasarrufu sağlar.
6
VICTRIX EXA 28 ErP VICTRIX EXA 32 ErP
Duvar-tipi yoğuşmalı kombiler
GENEL ÖZELLİKLER
24,2 kW ve 28,4 kW güçlerinde kalorifer ısıtma gücü
%25’den %100’e geniş modülasyonlu ısıtma gücü oranı Ayarlanabilir kalorifer sistem by-pass hattı
Victrix EXA modelleri Avrupa direktiflerinin yeni taleplerine uymaktadır:
ErP Direktifi (2009/125 / EC);
Etiketleme Direktifi (2010/30 / EC)
Yoğuşma teknolojisiyle yüksek verim düşük emisyon (NOx – CO) değerleri ;
PREMIX sistemli paslanmaz çelik eşanjörü uzun ömürlü;
Görünürlüğü artırılmış dizayn LCD ekranlı kullanıcı arayüzü
Stand-by (bekleme) konumunda 6 W’dan daha az elektrik tüketimi
Düşük elektrik tüketimli modülasyonlu pompa Standart olarak alt estetik kapak (boruları kapatmak için) Yükseltilmiş Sıcak Kullanım Suyu kapasitesi 13,7 l/dak. (EXA 28) ve 15,3 l/dak.(EXA 32) konforu;
Paslanmaz çelik plakalı sıcak kullanım suyu eşanjörü hijyenik kullanım;
Mikroişlemcili elektronik kontrol kartı;
Elektronik ateşleme ve modülasyon IPX5D koruma endeksi sayesinde;
Kısmen Korunan Dış Mekanlara Victrix EXA ErP Montajı onaylanmıştır,
Örneğin; balkonlara yapılan montajlarda havanın yağmurlu ve/
veya karlı olması durumunda bir elektrikli rezistans seti (kod.
3.017324) ile -5°C - 15°C arasında donma aralığı daha geniş tutularak ek bir koruma sağlanabilir.
Opsiyonel AMICO (CARV2) ve Dış Hava Sıcaklık Sensörü kullanımı ile dört mevsim en iyi performans ve konfor…
Teknik Özellikler Birim VICTRIX EXA
28 1 ErP VICTRIX EXA 32 1 ErP
Kod Doğalgaz. 3.025778 3.025779
CE Sertifikası 0051CQ4576 0051CQ4576
Kullanım suyu nominal ısı gücü kW (kcal/h) 27,7 (23822) 32,0 (27520)
Isıtma nominal ısı gücü kW (kcal/h) 23,7 (20382) 28,0 (24080)
Minimum ısı gücü kW (kcal/h) 5,5 (4730) 7,2 (6192)
Faydalı ısıl verim 80°C / 60°C nominal/minumum % 98,1 / 97,2 98,6 / 96,7
Faydalı ısıl verim 50°C / 30°C nominal/minumum % 106,0 / 106,5 108,0 / 105,9
Faydalı ısıl verim 40°C / 30°C nominal/minumum % 107,2 / 107,8 109,0 / 106,0
Kalorifer devresi maksimum çalışma basıncı bar 3 3
Kalorifer ayarlanabilir sıcaklığı °C 20-85 20-85
Tesisat genleşme tankı toplam hacmi litre 5 5
Genleşme tankı ön dolum basıncı bar 1 1
1000/ h debi ile basınç kPa (m SS) 29,6 (3,0) 29,6 (3,0)
Kullanım suyu ayarlanabilir sıcaklığı °C 30-60 30-60
Kullanım suyu debisi (2 bar’da sınırlayıcı ile) litre/dak 12,3 13,2
Kullanım suyu devresi maksimum çalışma basıncı bar 10,0 10,0
Minimum sıcak kullanım suyu debisi litre/dak 1,5 1,5
Kesintisiz debi kapasitesi (ΔT 30°C) litre/dak 13,7 15,3
Kombi ağırlığı dolu / boş kg 40,4 / 37 42,1 / 39
Elektrik bağlantısı V/Hz 230/50 230/50
Nominal güç çekimi (amper) A 0,62 0,56
Kurulu elektrik gücü W 88 76
Sirkülasyon pompasının çektiği güç W 56 38
Elektrik tesisatı koruma derecesi IPX 5D 5D
Yanma ürünleri maksimum sıcaklığı °C 75 75
NOx sınıfı - 5 5
Ağırlıklı NOx / CO mg / kWh 45 / 41 36 / 27
TEKNİK ÖZELLİKLER
TEKNİK ÖZELLİKLER
8
TEKNİK ÖZELLİKLER
ÜRÜN BİLGİLERİ (811/2013 yönetmeliği uyarınca)
ELD Direktifine uygun olarak, müşterilere ürünleri değerlendirilebilmesi için her kombiye etiketlerini ekledik.
Birimleri ile gösterilen ürün etiketlerini immergas.com.tr web sitesinde ürün sayfalarında gösterilmektedir.
VICTRIX EXA 28 1 ErP VICTRIX EXA 32 1 ErP
A B C D E F G A++
A+ A B C D E F G
XL
24
kW AVICTRIX EXA 28 1 ErP
A
51 dB
A B C D E F G A++
A+ A B C D E F G
XL
28
kW AVICTRIX EXA 32 1 ErP
A
48 dB
Açıklamalar
By-pass açıkken pompanın 2. hız kademesinde kalorifer tesisatına uygulayabileceği basınç By-pass açıkken pompanın 3. hız kademesinde kalorifer tesisatına uygulayabileceği basınç (VICTRIX EXA 28 ErP için fabrika ayarıdır) By-pass açıkken pompanın 4. hız kademesinde kalorifer tesisatına uygulayabileceği basınç (VICTRIX EXA 32 ErP için fabrika ayarıdır) By-pass açıkken pompanın 2. hız kademesinde enerji tüketimi
By-pass açıkken pompanın 3. hız kademesinde enerji tüketimi (VICTRIX EXA 28 ErP için fabrika ayarıdır)
By-pass açıkken pompanın 4. hız kademesinde enerji tüketimi (VICTRIX EXA 32 ErP için fabrika ayarıdır)
Flow rate/head graph VICTRIX EXA 28/32 ErP - 24 X ErP
0 200 400 600 800 1000 1200 1400 1600
50 40 30 20 10 0
Head (kPa) Circulator pump absorbed power (W)
Flow rate (l/h)
60 70
Debi / Basınç Grafiği
Victrix EXA 28 ErP / Victrix EXA 32 ErP
Basınç (kPa)
Debi (litre / h)
Pompanın çektiği güç (W)
AMICO CARV2 (Modülasyonlu termostatlı kumanda)
CRD ve MINI CRD
Özellikler Kod
Tüm kombi modellerinde kullanılır
Evsel Kullanım İçin Modülasyonlu Termostat Kumandası
Modülasyonlu AMICO CARV2 (Dost Uzaktan Kumanda) ve CARV2 Oda Termostatı haftalık program saati ve geleneksel düğmeli kullanımı ile yal- nızca birkaç kolay adımla iki seviyeli (ekonomi ve konfor) modlarında sıcak- lıkları kişiselleştirmenizi sağlar. Boylerli kombilerle de uyumlu olduğundan Anti-Lejyoner fonksiyonu ve boylerin ısıtma zamanı programlanmasını da sağlar.
Modern dizayn
Kolay ve sezgisel kontrol Ekranda kesintisiz görünüm Kombi fonksiyonlarının durumu Boyler Programlama
İki seviyeli zaman ayarı Konfor ve ekonomik işletim
Boyutlar (Y x G x D) 103 x 142 x 31 mm Ürün sınıfı V* veya I
Sezonsal enerji verimlilik değeri %3* veya %1*
Aydınlatmalı ekran
SUPERIOR kombilerle uyumlu
3.021395
CARV2 ODA TERMOSTATI Işıksız ekran
SUPERIOR kombilerle uyumlu değildir 3.021699
CRD (Kod: 3.016362) Özellikler Mini CRD (Kod: 3.020167)
* Oda sıcaklığı ayarı
* Sıcak kullanım suyu sıcaklığı ayarı
* Kalorifer devresi için haftalık programlama
* Kombi arızasını ekranda gösterme ve resetleme
* Maximum kalorifer sıcaklığını sabitleme
* Kalorifer devresi için konfor ve ekonomik işletim seçeneği
* Oda büyüklüğüne göre adaptasyon özelliği
* Elektrik kesintisinde 8 saatlik hafıza koruma özelliği
* Fonksiyonel 4 adet tuşla kullanım (Mini CRD) Fonksiyonel 10 adet tuşla kullanım (CRD) Boyutlar 110 x 73 x 25 mm (CRD) Boyutlar 80 x 80 x 23 mm (Mini CRD) Ürün sınıfı V
Sezonsal enerji verimlilik değeri %3*
AKSESUARLAR
Victrix EXA ErP kombilerle kullanılacak bir kumanda cihazı, ısıtma sisteminin sezonsal enerji verimliliğini artırmak için mükemmel bir yatırımdır. Aşağıdaki her bir ısıtma sistemi kontrol cihazının sınıf sembolü ve verimliliği artırma oranı belirtilmiştir.
* Fabrika ayarları ile ürün sınıfını belirtir. Bazı ısı regülasyon cihazlarının sınıfı ayar ve işletim moduna (örneğin Modülasyonlu veya ON / OFF olmasına) göre değişir. Bu cihazların kullanılm- Ölçüler Y: 103 mm x G: 142 mnm x D:31 mm
ISITMA SİSTEMİ KONTROL VE KUMANDA CİHAZLARI
10
AKSESUARLAR ISITMA SİSTEMİ KONTROL VE KUMANDA CİHAZLARI
TYBOX 117 (Kablolu)
Kod: 4.000117 Özellikler RADIO TYBOX 137 (Kablosuz)
Kod: 4.000137 TYBOX Haftalık Programlı Dijital (ON/OFF)
Oda Termostatları
* Işıklı ekran aydınlatma
* Oda sıcaklığı kontrolü (5-30°C) arasında ve 0.5°C aralıklarla ayarlama
* Ekonomi tatil programı
* Program ayar sıcaklığı değiştirmeye karşı kilitleme
* Haftanın her gününe 15, 30 ve 60 dakika aralıklarla (ekonomi/konfor) programlayabilme
* Pil seviye göstergesi
* Uyumlu kombiler: Tüm kazan, kat kaloriferi ve kombi modelleri
* Dış hava sıcaklık sensörü ile uyumlu değildir.
(kablo bağlantılıdır)
Dış Hava Sıcaklık Sensörü
Kod: 3.014083 Dış hava sıcaklığına göre kalorifer gidiş suyu sıcaklığını otomatik olarak ayarlamaya yarar.
Ürün sınıfı II
Sezonsal enerji verimlilik değeri %2*
* Fabrika ayarları ile ürün sınıfını belirtir. Bazı ısı regülasyon cihazlarının sınıfı ayar ve işletim moduna (örneğin Modülasyonlu veya ON / OFF olmasına) göre değişir. Bu cihazların kullanılması ısıtma sisteminin sezonsal verimliliğine yüzdesel olarak katkıda bulunur.
AKSESUARLAR
RÖLE KARTI KİTİ
Kod: 3.015350
Farklı 2 yüksek veya düşük sıcaklıkla çalışan ısıtma bölgelerini selenoid vanalar ile oda termostatına bağlı olarak on/off
(aç/kapa) yönetmek için,
Yüksek debi isteyen ısıtma tesisatlarına 2.
bir pompa eklendiğinde bu pompayı paralel olarak çalıştırmak ve kumanda etmek için, Bir alarmı çalıştırmak için kullanılabilir Düşük sıcaklık (Yerden ısıtma)
sistemleri gidiş sıcaklığı kontrolü için
kullanılır. 3.019229
Güvenlik Termostatı Kiti
2 litrelik ek genleşme tankıdır 3.017514
Ek Genleşme Tankı
Kısmen korunaklı (balkon gibi) alanlarda kombinin sıcak kullanım suyu hattını -15 oC’ye kadar
korumayı sağlar. 3.017324
Donmaya Karşı Koruma Kiti
İkiz baca kiti Ø 80/80
115 115
B
A A
185
Yatay baca kiti Ø 80/125 Yatay baca kiti
Ø 60/100
A
75
Boyut ve Bağlantılar
Basım tarihi Ocak 2016
VICTRIX EXA 28 / 32 1 ErP
Açıklamalar
Elektrik bağlantısı Gaz bağlantı hattı
Sıcak kullanım suyu gidiş hattı Soğuk kullanım suyu şebeke giriş hattı
Yoğuşma suyu tahliye hattı (minimum iç çap Ø 13 mm) Solar-kombi karışım vanası sıcak kullanım suyu giriş hattı Kalorifer dönüş hattı
Kalorifer gidiş hattı
Atık gaz çıkış / taze hava giriş baca bağlantısı Taze hava giriş baca bağlantısı (Ø80 mm) V
G AC AF SC ACV R M A B
VICTRIX EXA 28 / 32 hidrolik bağlantılar
Gaz Sıcak kullanım suyu Sistem
G AC AF R M
3/4” ½” ½” 3/4” 3/4”
440 220
80 140 140 80
220 303
138
175 275
70 95 95 70 45 M R SC V
G AC AF ACV 6530
41 22 131372030 763
141
VICTRIX EXA
