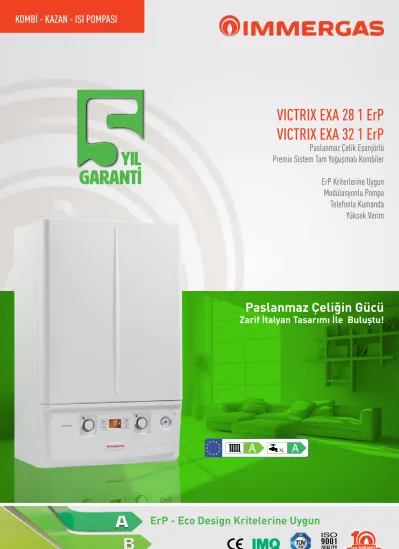

VICTRIX EXA 28 1 ErP VICTRIX EXA 32 1 ErP
Paslanmaz Çelik Eşanjörlü Premix Sistem Tam Yoğuşmalı Kombiler ErP Kriterlerine Uygun Modülasyonlu Pompa Telefonla Kumanda Yüksek Verim
KOMBİ - KAZAN - ISI POMPASI
Paslanmaz Çeliğin Gücü
Zarif İtalyan Tasarımı İle Buluştu!
ErP - Eco Design Kritelerine Uygun
GARANTI yil
HERCULES
KOMBİLERDE
XL
A
IMMERGAS, ısıtma teknolojisinin geldiği son nokta olan ErP – Eko Tasarım ve ELD direktiflerine uygun üretilmiş, 20 kW’ tan 900 kW kapasiteye ulaşan yoğuşmalı ürün gamı ile şimdi daha çevreci ve daha verimli.
Yeni Avrupa Birliği direktifleri olan;
ErP – Eco Design “Enerji İlgili Ürünler Direktifi” (2009/125 / EC) ELD - “Enerji Etiketleme Direktifi” (2010/30/EC)
Ağustos 2015’ te Avrupa da yürürlüğe girmiş olup, tüm enerji tüketen cihazlarda;
çok hassas tasarım kurallarını, ekolojik uyumlu (çevre ile uyumlu) ürünlerin imalatını, düşük enerji tüketimini, yüksek sezonluk verim değerlerini, düşük baca gazı emisyonlarını ve beyaz eşyalardaki gibi kolay anlaşılır bir renkli “enerji etiketi
“ kullanılmasını zorunlu hale getirmiştir.
Amaç 2020 yılına kadar ünlü 20-20-20’ye ulaşmaktır.
• ENERJİ KULLANAN ÜRÜNLERİN VERİMLİLİĞİNİ %20 ARTIRMAK
• YENİLENEBİLİR ENERJİ KULLANIMINI %20 ARTIRMAK
• ATMOSFERDEKİ (CO2) KARBONDİOKSİT EMİSYONUNU %20 AZALTMAK
ERP- EKO TASARIM (Eco Design)
Eko - tasarım; bir ürünün henüz tasarlanma aşamasından başlayarak tüm aşamalarının çevreye daha duyarlı bir şekilde tasarlanmasını içeren bir yaklaşımdır. Ürünlerin doğaya daha duyarlı olması, sınırlı kaynakların en etkin şekilde kullanılması ve korunmasını, geri dönüşümün teşvik edilmesini kapsar.
ErP/Eko-tasarım kriterleri, üreticilerin ürettikleri ürünlerinin enerji tüketimlerini azaltmalarını gerektirir.
IMMERGAS YOĞUŞMA TEKNOLOJİSİ NASIL ÇALIŞIR?
Immergas Yoğuşmalı Kombiler; özel tasarlanmış ısı eşanjörü sayesinde, yanma sonucu ortaya çıkan ve konvansiyonel kombilerde kullanılmadan bacadan dışarıya atılan atık gaz içerisindeki yüksek sıcaklıktaki su buharını daha soğuk olan tesisat dönüş suyu ile karşılaştırır. Buhar halinde bulunan su sıvı hale dönüşürken içindeki gizli ısı emilir ve tesisat suyuna aktarılır. Böylelikle yüksek verim ve yüksek tasarruf sağlanmış olur.
PREMIX BRÜLÖRLÜ (ÖN KARIŞIMLI) YANMA SİSTEMİ NEDİR?
Immergas Premix brülörlü yanma sistemi; modülasyonlu fan ve özel tasarımlı brülör sayesinde yanma havası ve gaz en ideal oranlarda önceden karıştırılarak yanma odasına gönderilir. En ideal yanma sonucunda yakıtın tamamı yakılır.
Böylelikle en yüksek yanma verimine, düşük baca gazı emisyon değerlerine ve geniş modülasyon aralığına ulaşılır.
Konvansiyonel kombilere oranla İmmergas yoğuşmalı kombiler yüksek sıcaklıkla çalışan sistemlerde dahi (80 / 60 °C) premix (ön karışım) özelliğinden dolayı yanma verimi hiç bozulmadan % 98’e varan yüksek verimlere ulaşır. Yoğuşma yapmasa bile eski kombilere oranla %6 ila %10 arasında yakıt tasarrufunu garanti eder. Yoğuşma özelliğinin de devreye girmesi ile tüm ısıtma sezonunda % 108-%109’a varan yüksek verimli ve tasarruflu bir işletim sağlanır.
Immergas Yoğuşmalı Kombiler; ideal karışımlı –premix- tam yanma özelliği nedeniyle tüm tesisat tiplerinde rahatlıkla kullanılabilir.
ELD (Energy Labelling Directive)
Avrupa Birliği’nin yeni enerji etiketleme sistemi, tüketicinin her bir ürünün çevresel uyumluluk seviyesini bir bakışta görebilmesi için yeni enerji etiketleme sistemini zorunlu kılmıştır.
Enerji Etiketleme Direktifi (2010/30/CE), her ürünün ErP Direktifine göre bir etikete sahip olmasını vurgulayarak, yalnızca enerji verimlilik sınıfının değil aynı zamanda gürültü seviyesi ve güç tüketimi gibi diğer performans faktörlerinin de yazılmasını gerekli kılar.
ErP Kriterlerine Biz Hazırız!
HERŞEY ETİKETTE!
YOĞUŞMA TEORİSİ
A B C D E F G A++
A+ A B C D E F G
XL
28
kW AVICTRIX EXA 32 1 ErP
A
48
dBGenel Özellikler
25% 100%
Konforlu ve tasarruflu bir ısıtma için kombinin istenilen sıcaklığa kendisini adapte edebilmesi için ısıl gücünü şartlara göre ayarlayabilmesine yani MODÜLASYON oranına bağlıdır. Victrix EXA kombiler %25’den %100’e kadar geniş alev modülasyon aralığı ile yüksek ısıl konfor sağlarken aynı zamanda tüm tesisat tiplerine kolay ve çok hızlı uyum sağlar. Geniş modülasyon oranı hem konfor etkisini artırır hem de yakıt tasarrufu yapmamızı sağlar.
Geniş Modülasyon Aralığı
& Yüksek Tasarruf
24,2 kW / 28,4 kW kalorifer ısıtma, 28 / 32 kW kullanım suyu gücü
%25’den %100’e geniş modülasyon oranı Ayarlanabilir kalorifer sistem by-pass hattı
ErP Direktifi (2009/125 / EC); Etiketleme Direktifi (2010/30 / EC)
Yoğuşma teknolojisiyle yüksek verim düşük emisyon (NOx – CO) değerleri PREMIX brülörlü, uzun ömürlü paslanmaz çelik eşanjörlü
LCD ekranlı kullanıcı arayüzü
Düşük elektrik tüketimli modülasyonlu pompa
Standart olarak estetik alt kapak (boruları kapatmak için)
Yüksek kullanım suyu kapasitesi 13,7 l/dak. (EXA 28) ve 15,3 l/dak.(EXA 32) Paslanmaz çelik plakalı sıcak kullanım suyu eşanjörü ile hijyenik kullanım;
Mikroişlemcili elektronik kontrol kartı Elektronik ateşleme ve iyonizasyon
GELİŞMİŞ KONTROL PANELİ
VICTRIX EXA kombiler şık ve zarif tasarıma sahip oldukça kolay kullanılabilen çevrilebilir ayar düğmeleri ile donatılmış gelişmiş bir kontrol paneline sahiptir. Aydınlatmalı LCD dijital ekranından kombinin tüm çalışma fonksiyonları görüntülenebilir. Seçim butonları ve düğmeler yardımı ile tüm ayarları rahatlıkla yapılabilir. Çevir bırak özelliği ile kullanıcı dostudur.
VICTRIX EXA TAM YOĞUŞMALI KOMBİLER
Isıtma ve sıcak su üretiminde yüksek verimlilik ve yeni Avrupa enerji direktifleri esas alınarak tasarlanmıştır.
Victrix EXA paslanmaz çelik eşanjörlü, premix brülörlüdür. Küçük boyutları ile Montaj kolaylığı sağlar. Tüm tesisat tiplerinde ve küçük büyük tüm mekanlarda özellikle cihaz dönüşümlerinde en ideal tercihtir.
Röle Kartı Kiti
Farklı 2 yüksek veya düşük sıcaklıkla çalışan ısıtma bölgelerini selenoid vanalar ile oda termostatına bağlı olarak on/off (aç/kapa) yönetmek için, Yüksek debi isteyen ısıtma tesisatlarına 2. bir pompa eklendiğinde bu pompayı paralel olarak çalıştırmak ve kumanda etmek için,
Bir alarmı çalıştırmak için kullanılabilir
Hidrolik Diyagram Röle Kiti Uygulama Şeması
Bağlantılar:
G Gaz hattı 3/4”
AC Sıcak su çıkış 1/2”
AF Soğuk su giriş 1/2”
R Kalorifer dönüş 3/4”
M Kalorifer gidiş 3/4”
S Yoğuşma sifonu
Isıtma Modu
G S AC AF R M
Genel Özellikler
PASLANMAZ ÇELİĞİN GÜCÜ ZARİF İTALYAN TASARIMI
Sağlamlığı sağlayan Paslanmaz Çelik Yoğuşma Eşanjörü, yanma sonucunda oluşan yoğuşma suyunun korozotif etkisine karşı yüksek dayanıklılık sağlar. Cihazın ömrünü uzatır.
EKOLOJİK KOMBİLER
Azaltılmış karbon-monoksit (CO) ve azot-oksitler (NOx)
sonuçları VICTRIX EXA ErP kombileri, UNI EN 297 ve UNI
EN 483 Avrupa standartlarındaki sınıflandırmada sınıf 5’e
yükselterek en ekolojik kombiler olmasını sağlıyor.
Kod: 3.014083 Dış hava sıcaklığına göre kalorifer gidiş suyu sıcaklığını otomatik olarak ayarlamaya yarar.
Ürün sınıfı II
Sezonsal enerji verimlilik değeri %2
IMMERGAS DOMINUS KIT ILE ONLINE KOMBİ KONTROLÜ
Immergas Dominus Mobil bağlantı Kiti VICTRIX TT kombilerin akıllı telefonlardan, tabletlerden internet üzerinden her yerden rahatlıkla kontrol edilmesini ve ayarlanmasını sağlar.
- Uzaktan kumanda ile ana sistem ayarlarına doğrudan erişim, - Kombinin tüm çalışma fonksiyonların görüntülenmesi,
- Kalorifer/Sıcak Kullanım Suyu sıcaklık ayarları, - Oda sıcaklığının görüntülenmesi, - CARV2 Oda termostatı ile uyumlu çalışma ve zaman programı, - Hata mesajlarının alınması, ombinin resetlenmesi.
- Her zaman ve her yerden kullanım için erişim, - Kolay montaj
Mini CRD Kod: 3.020167 Oda Termostatı, Modülasyonlu, Haftalık programlı, Işıklı ekranlı, kablolu
CRD Kod: 3.016362
Oda Termostatı, Modülasyonlu, Haftalık programlı, Işıklı ekranlı, kablolu
Amico Car V2 Kod: 3.021395 Oda Termostatı, Modülasyonlu, Haftalık programlı, Işıklı ekranlı, kablolu
RADIO TYBOX Kod: 4.000137 Oda Termostatı, Haftalık programlı On-Off, kablosuz, Işıklı ekranlı
TYBOX 117 Kod: 4.000117 Oda Termostatı Haftalık programlı, On-Off, kablolu, Işıklı ekranlı
Röle Kartı Kiti Kod: 3.015350 İlave pompa ve 2 yollu vanalı zonları yönetmek için ullanılır.
Dış Hava Sensörü Kod: 3.014083
Cihazın dış hava sıcaklığına göre çalışmasını sağlar.
Kombi Solar Karışım Vanası Kod: 3.018911
Termal solar sistemden gelen sıcak su bağlantısını kombiye karıştırarak adapte eder.
Dominus Kod: 3.022165
Dominus uygulamasıyla birlikte kombinin uzaktan mobil cihazlarla kumandasını sağlar
Daha fazla konfor ve tasarruf için opsiyonel aksesuarlar
Aksesuarlar
Boyutlar ve Teknik Özellikler
IMMERGAS ISITMA SİSTEMLERİ A.Ş.
A
75 115 115
B A
Yatay kit Ø 60/100 Ayrık baca kiti Ø 80/80
Max 14400 374
25°
Yatay ve dikey baca bağlantıları
YETKİLİ BAYİ
VICTRIX EXA 28 / 32 1 ErP
Teknik Özellikler Birim VICTRIX EXA 28
1 ErP VICTRIX EXA 32
1 ErP
Kod Doğalgaz. 3.025778 3.025779
Kullanım suyu maks. ısı gücü kW (kcal/h) 27,7 (23822) 32,0 (27520)
Isıtma maks. ısı gücü kW (kcal/h) 23,7 (20382) 28,0 (24080)
Minimum ısı gücü kW (kcal/h) 5,5 (4730) 7,2 (6192)
Faydalı ısıl verim 80°C / 60°C maks./minumum % 98,1 / 97,2 98,6 / 96,7
Faydalı ısıl verim 50°C / 30°C maks./minumum % 106,0 / 106,5 108,0 / 105,9 Faydalı ısıl verim 40°C / 30°C maks./minumum % 107,2 / 107,8 109,0 / 106,0
Kalorifer devresi maksimum çalışma basıncı bar 3 3
Kalorifer ayarlanabilir sıcaklığı °C 20-85 20-85
Tesisat genleşme tankı toplam hacmi litre 5 5
Genleşme tankı ön dolum basıncı bar 1 1
Kullanım suyu ayarlanabilir sıcaklığı °C 30-60 30-60
Kullanım suyu debisi (2 bar’da sınırlayıcı ile) litre/dak 12,3 13,2
Kullanım suyu devresi maksimum çalışma basıncı bar 10,0 10,0
Minimum sıcak kullanım suyu debisi litre/dak 1,5 1,5
Kesintisiz debi kapasitesi (ΔT 30°C) litre/dak 13,7 15,3
Kombi ağırlığı dolu / boş kg 40,4 / 37 42,1 / 39
Elektrik bağlantısı V/Hz 230/50 230/50
Maks. güç çekimi (amper) A 0,62 0,56
Kurulu elektrik gücü W 88 76
Sirkülasyon pompasının çektiği güç W 56 38
Elektrik tesisatı koruma derecesi IPX 5D 5D
Yanma ürünleri maksimum sıcaklığı °C 75 75
NOx sınıfı - 5 5
Ağırlıklı NOx / CO mg / kWh 45 / 41 36 / 27
Flow rate/head graph VICTRIX EXA 28/32 ErP - 24 X ErP
0 200 400 600 800 1000 1200 1400 1600
50 40 30 20 10 0
Head (kPa) Circulator pump absorbed power (W)
Flow rate (l/h) 60
70
Debi (litre / h)
Basınç (kPa)
Debi / Basınç Grafiği
Pompa 2. kademede By-pass açık Pompa 3. kademede By-pass açık Pompa 4. kademede By-pass açık 2. hız kademesinde enerji tüketimi 3. hız kademesinde enerji tüketimi 4. hız kademesinde enerji tüketimi
Pompanın çektiği güç (W)
Açıklamalar
Elektrik bağlantısı 220V/50Hz Gaz hattı 3/4”
Sıcak kullanım suyu gidiş hattı 1/2”
Şebeke soğuk su giriş hattı 1/2”
Yoğuşma suyu gider hattI (iç çap Ø 13 mm) Kalorifer tesisatı dönüş hattı 3/4”
Kalorifer tesisatı gidiş hattı 3/4”
Temiz hava girişi / Atık gaz çıkışı (Ø 60/100) Temiz hava girişi (Ø 80)
V G AC AF SC R M A B
440 220
80 140 140 80
220 303
138
175 275
70 95 95 70 45 M R SC V
G AC AF ACV 6530
41 22 131372030 763
141
