JCB KAZICI-YÜKLEYİCİ 3CX

(1)

MAKSİMUM KAZI DERİNLİĞİ 4.75 m

YÜKLEYİCİ KEPÇE KAPASİTESİ 1.0m³

Tasarımda Dünya Lideri

Makina modeli 3CX

m

H Toplam nakliye yüksekliği 3.61

J Arka şasi genişliği 2.36

K Kova genişliği 2.35

Makina modeli 3CX

m

A Toplam nakliye uzunluğu 5.62

B Aks merkezleri aralığı 2.17

C Dönüş merkezinden arka aks merkezine uzaklık 1.36

D Ayakların yerden yüksekliği 0.37

E Kingpost yerden yüksekliği 0.52

F Direksiyon simidi merkez yüksekliği 1.94

G Kabin tavanı yüksekliği 2.87

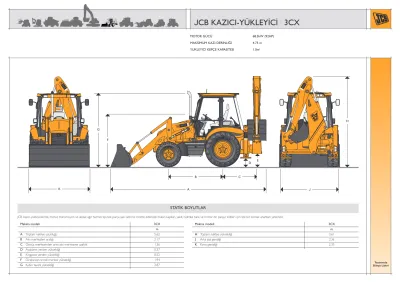

STATİK BOYUTLAR

JCB kazıcı-yükleyicilerde, motor, transmisyon ve akslar, ağır hizmet tipi tek parça şasi üzerine monte edilmiştir. Kabin kapıları, yakıt, hidrolik tank ve motor ön panjur kilitleri için tek bir kontak anahtarı yeterlidir.

A

B C

D E

F G

H

K J

(2)

Çalışma ağırlığı, 610mm ekskavatör kovası, 6 işlevli ön kepçe ve tam dolu yakıt tankını içermektedir.

Makina modeli 3CX

kg

Çalışma ağırlığı 7655

YER DÜZLEMİ AÇILARI

A Ön yaklaşma açısı 66°

B Engel açısı/rampadan yer düzlemine 120°

C Arka yaklaşma açısı 20°

ÇALIŞMA AĞIRLIKLARI

Dört silindirli, direkt enjeksiyonlu dizel. Dişli tip su pompası, dökme demir motor bloğu, vidalı tip yağ ve yakıt filitreleri, su ayırıcı, çift elemanlı hava temizleyici, termostatlı soğuk çalıştırma sistemi.

MOTOR Doğal Emişli Turbo

Silindir hacmi lt 4.4 4.4

Silindir sayısı 4 4

Silindir çapı mm 105 105

Piston uzunluğu (strok) mm 127 127

Nominal motor devri devir/dk 2200 2200

Güç oranları

Brüt ISO/TR 14396 ve SAE J1995 kW(HP) 62 (83) 68.5 (92)

SAE Net ISO 9249 (EEC 80/1269 ve SAE J1349) kW(HP) 59.8 (80) 64.5 (86.5)

Tork oranları

Brüt ISO/TR 14396 ve SAE J1995 Nm 308 395

SAE Net ISO/TR 9249 (EEC 80/1269) ve SAE J1349 Nm 304 387

Maksimum tork devri devir/dk 1400 1350

MOTOR

Ana hidrolik pompayı direksiyon öncelik valfi ile çalıştıran tam güç hidrostatik sistem. Motor arızası durumunda, acil durum direksiyon kontrolü sağlanır.

Makina modeli 3CX

Akslar Ön akstan yönlendirmeli

Direksiyon turu 2.75 tur

m

Kaldırımdan kaldırıma dönüş çapı- frensiz 8.1

Kova dönüş çapı- frensiz 10.4

Kaldırımdan kaldırıma kepçe dışından dönüş çapı- frensiz 6.9

Kova dönüş çapı- frenli 9.5

(Lastik boyutları, yer koşulları vb.'ye bağlıdır.)

DİREKSİYON

MOTOR DESTEK SİSTEMİ

Motor destek sistemi, günlük kontrol ve bakımların daha kolay ve daha uzun bakım aralıkları ile yapılabilmesi için tasarlanmıştır.

Yakıt tipi Dizel.

Yakıt filtresi Çevirmek sureti ile kolayca değiştirilebilen (vidalı tip) su/pislik ayırıcılı filtre.

Hava filtresi Çift elemanlı, kuru, santrifuj sistemli tip.

Yağ filtresi ve yağlama Tam akışlı, vidalı tip filtre.

Soğutma sistemi Sıcak iklime uyumlu 14.5 psi (1.0 bar) basınçlı emme fanı. Su takviyesi yapmaya uygun basınçlı su tankı.

ELEKTRİK SİSTEMİ VE GÖSTERGELER

12 volt şaseli, kablolama ve bağlantıları IP69 sızdırmazlık testi standartlarını karşılar. Merkezi sigorta paneli ve ana devre kesici (motor radyatörü önünde) akü pozitif kutbunda olacak şekilde yerleştirilmiştir.

Göstergeler Motor devir saati, motor su sıcaklığı, yakıt seviyesi, çalışma saati göstergesi, saat.

Uyarı Sistemi Motor yağı, şanzuman, el freni, akü, hava temizleyici ve alternatör için görsel ve işitsel

Akü 110 amp/saat (115 amp/saat isteğe bağlı).

Ön kablolama Radyo hoparlörleri (kabin içi) ve döner lamba bağlantısı.

Korna Hem önden hem de arkadan kontrollü.

Alternatör 75 amp (85 amp isteğe bağlı).

Ön çalışma lambaları 2 adet çift hazneli, sabit konumlu.

Arka çalışma lambaları 4 adet ayarlanabilir.

A

B

C

(3)

Tasarımda Dünya Lideri JCB Şanzumanları JCB kazıcı-yükleyiciler için JCB Fabrikalarında özel olarak tasarlanmış ve imal edilmiştir.Tüm viteslerde

senkronize dişli geçişi sağlarlar. İleri ve geri arasında Powershuttle vardır. Sürüş hızları üretimi maksimize edecek şekilde tasarlanmıştır. 4 vitesli powershift şanzuman kolay ve hızlı vites değişimi sağlar.Vitesler, direksiyon kolonuna monteli ileri/geri kumanda kolundaki döner kol ile seçilir.

Makina modeli 3CX (İsteğe bağlı) 3CX (Standart)

Üretici JCB JCB

Tip Senkromeşli Powershift

Tork konvertörü 305mm 305mm

Tork konvertörü oranı 3.0:1 2.54:1

Vitesler ileri/geri 4/4 4/4

Vites seçimi Manuel vites Powershift

İleri/geri kolu Power shuttle Power shuttle

Sürüş hızları km/saat km/saat

Lastikler Ön 16.0/70 x 20 Arka 18.4 x 26

Vites 1 5.5 5.2

Vites 2 8.9 9.7

Vites 3 19.1 22.4

Vites 4 36.1 40

ŞANZUMAN

JCB ön aksları kazıcı-yükleyiciler için JCB Fabrikalarında özel olarak tasarlanmış ve üretilmiş olup, geniş bir lastik kombinasyonuna uyumludur.

Makina modeli 3CX

Tip Tork oranlı 4 tekerlekten çekişli, 2 tekerlekten direksiyonlu

Aks oranları kg

Statik yük oranı 16500

Dinamik yük oranı 5500

Aks salınım açısı (osilasyon) 16°

Tekerlek dönüş pistonu Güçlendirilmiş rod kolu

ÖN AKS

JCB arka aksları kazıcı-yükleyiciler için JCB Fabrikalarında özel olarak tasarlanmış ve üretilmiş olup, geniş bir lastik kombinasyonuna uyumludur.

Makina modeli 3CX

Tip Tork oranlı 4 tekerlekten çekişli

Kaymayı önleyici sistem İsteğe bağlı

Aks oranları kg

Statik yük oranı 21000

Dinamik yük oranı 7000

ARKA AKS

Kavisli camlı 6.4 m²son derece geniş alan ile sağlanan mükemmel görüş (ve emniyet). Maksimum operatör koruması için ROPS ve FOPS onaylı kabin. ISO standartı 3471 ve 3449'a uygundur. (SAEJ1040 ve J231)

● Tam olarak ayarlanabilir, bel destekli koltuk ve ergonomik olarak yerleştirilen kontroller operatörün yorgunluğunu azaltır.

● Kabin içi gürültü seviyesi, maksimum operatör konforu için sektörün minimum seviyesindedir.

● Standart olarak radyo yeri ve stereo ses için iki hoparlör mevcuttur.

● Kabine her iki kapıdan da kolaylıkla girilebilir. Ekstra havalandırma için arka yan camlar kısmen veya tamamen açılabilir.

Standart özellikler; emniyet kemeri, 3 hızlı havayı hem içeriden hem dışarıdan alabilecek ısıtıcı, ön ve arka cam silecekleri ve su püskürtme sistemleri, korna, dış aynalar ve kolay temizlenebilen düz taban.

● Gösterge paneli yükleme veya kazma esnasında görüş kolaylığı açısından sağ tarafa yerleştirilmiştir ve kötü niyetli kişilerden korumak için isteğe bağlı olarak kilitlenebilir bir kapağa sahiptir. Motor devir, yakıt ve motor su sıcaklık göstergeleri ve saat panel üzerine yerleştirilmiştir.

● Yüksek sıcaklıklarda operatörün serin bir ortamda çalışmasını sağlamak için yüksek performanslı bir klima isteğe bağlı olarak mevcuttur.

● Hava süspansiyonlu koltuğun kol desteğine monte edilmiş düşük eforla kullanılabilen isteğe bağlı JCB hassas kumandaları (servo) operatöre konfor sağlar.

● Statik veya mekanik süspansiyonlu koltuk operatöre konforlu çalışma pozisyonu sağlar.

● İsteğe bağlı süspansiyonlu, ısıtmalı koltuk ağırlığa göre kendini otomatik olarak ayarlayarak operatöre en yüksek konforu sağlar.

KABİN

JCB Servo Kontrol, operatörün, hem yükleyici hem de ekskavatör bölümünü fazla kuvvet harcamadan kullanmasını sağlayan, yumuşak ve hassas bir operasyon sistemidir. Koltuk üzerine montajlı joystik kolları ile operatör, sanki paletli bir ekskavatör kullanır bibi, çalıştiğı yöne doğru koltuğunu çevirmek sureti ile yaptiğı işi doğrudan görür. Koltuk ön tarafta iken loder bölümünü kontrol eden joystik kumandaların operatöre geleneksel loder kullanımını aratmayacak hassasiyette bir kolayık sunması, JCB’nin rakipsiz teknolojisi sayesindedir.

JCB Servo Kontrol Sistemi, bir kazıcı yükleyiciye uygulanabilecek en iyi joystik-servo sistemi ile ulaşılabilecek en mükemmel kazı performansını birleştirebilen, mükemmel ve başkalarının erişemediği bir teknolojiyi piyasaya sunar.

JCB SERVO KONTROL (Ìsteğe Bağlı)

(4)

YÜKLEYİCİ BOYUTLARI YÜKLEYİCİ ATAŞMANLARI

YÜKLEYİCİ BOYUTLARI - 6 fonksiyonlu (açılır-kapanır) kepçe

6 amaçlı kepçe m

M Boşaltma yüksekliği 2.72

N Yükleme yüksekliği 3.20

O Yükleyici pin yüksekliği 3.45

P Kepçe pimi uzanma aralığı 0.36

Q Yerdeki ulaşılabilirlik (yatay tırnak düzlemi) 1.37

R En yukarıda iken max. erişme 1.15

S Kova devrik olarak en yüksekte erişme 0.78

T Kazı derinliği 0.10

U Yerdeki kapanma açısı 45°

V Boşaltma açısı 43°

Çene açılma aralığı 0.95

FORKLİFT KAPASİTELERİ

Yükleyici kepçenin yukarı ve aşağı hareketlerinde kepçe, otomatik olarak yere paralel iner ve çıkar. Böylece makina forklift çatalları ile kullanıma uygun hale gelir.

6 Amaçlı kepçeye takılan çatallar m

W Çatallar - tırnak uzunluğu 1.1

Çatallar - tırnak genişliği 0.08

X Yerde erişme 2.66

Y En yüksekte erişme 2.25

Z Maksimum forklift yüksekliği 2.92

Minimum çatal aralığı 0.2

Maximum çatal aralığı 2.17

Yük merkezi 500 mm'de iken SWL (Güvenli Yükleme Ağırlığı) kg 1000

Yükleyici kovaları boyutlarına ve uygulamalara göre listelenmiştir.Tüm kovalar isteğe bağlı yardımcı kesici uç veya tırnak takılabilecek şekilde delinmiştir. Düz olan kova üst bölümü, kovayı seviyelemeye yardımcı olur.

Genel amaçlı kepçe

Kapasite SAE

Genişlik mm Yığma m³ Sıyırma m³

2235 1.0 0.83

2350 1.1 0.91

6 amaçlı kepçe

Kapasite SAE

Genişlik mm Yığma m³ Sıyırma m³

2235 1.0 0.76

2350 1.0 0.76

YÜKLEYİCİ ATAŞMANLARI

Yüksek kapasiteli JCB kepçeleri, yüksek kaldırma ve koparma güçleri ile makinanın verimliliğini maksimum düzeye çıkarır.

6 amaçlı (açılır-kapanır) kepçe

Kepçe koparma gücü kgf 6500

Yükleyici kolları koparma gücü kgf 4850

En yükseğe kaldırma kapasitesi (2235mm genişlik) kg 2980

En yükseğe kaldırma kapasitesi (2350mm genişlik) kg 2930

Açılır-kapanır kepçe sıkıştırma gücü kg 2940

YÜKLEYİCİ PERFORMANSI

U T M

NO P

Q R

S V

W X Y

Z

(5)

Tasarımda Dünya Lideri JCB fren sistemi etkili ve zayıflamayan frenleme sağlar. Kendinden ayarlı, çoklu disk donanım içte monte edilmiştir, minimum

bakım ve uzun çalışma ömrü için yağ emdirilmiştir.

● 3 pozisyon düğmesi operatörün 2 tekerlek çekişte 2 veya 4 tekerlek fren; ya da 4 tekerlek çekişte dört tekerlek fren seçimini yapmasını sağlar.

● Bütün makinalar az güç kullanarak frenleme için servo destekli fren ile donatılmıştır.

● Çift fren pedalı daha dar dönüş çapı ve kaygan yüzeylerde daha yüksek manevra kabiliyeti sağlar.

● Otomatik dengeleyici, makinanın düzgün frenlemesini sağlar.

● Disk çapı;fren başına 220 mm, sürtünme yüzeyi 129.000 mm²

● Bağımsız park freni arka diferansiyel giriş şaftı üzerinde monte edilmiştir ve makinayı 1:3 eğimde tutabilir. 90° geriye çekilerek çalıştırılır ve balataların ömrünü uzatmak için şanzumanı devre dışı bırakır. Park freni disk çapı: 280 mm Sürtünme yüzeyi: 5416 mm²

FRENLER

LASTİKLER

Ön 12.0 x 18, 12 kat Endüstriyel

12.5 x 18, 10 kat Endüstriyel 335/80 x 18, Radyal Çekiş 400/70 x 18, Radyal Endüstriyel 16.0/70 x 20 (standart) 12.5 x 20, 10 kat Endüstriyel

Arka 16.9 x 28, 12 kat Endüstriyel

18.4 x 26, 12 kat Endüstriyel (standart) 16.9 x 28, Radyal Çekiş

480/80 x 26, Radyal Endüstriyel

Tandem dişli pompa ve Hidrolik Hız Kontrolü (HSC), güç modülasyon valfi yardımı ile hidrolik gücünü ekstra kazma gücüne ve performansına dönüştürür.

● Hidrolik sistem için, basit ve güvenilir, yüksek verimli dişli pompa kullanılmıştır.

● Güç Modülasyon Valfi hidrolik gücü, kazma koşullarına uydurarak performans ve verimliliği arttıracak şekilde otomatik olarak değiştirir- powershift modellerde 4. vites seçildiğinde otomatik olarak pompalardan sadece birini kullanır.

● HSC düğmesi uygulama şartlarına göre hidrolik gücünün kontrol edilmesini sağlar.

● Kolaylıkla kullanılan, ergonomik olarak yerleştirilmiş kollar, yükleyici ve kazıcının mükemmel kontrolünü sağlayarak operatörün yorgunluğunu azaltır.

● Teleskobik kolun uzayıp kısalması bağımsız bir pompa yardımı ile olur. Bu özellik ekskavatör bölümünün tüm fonksiyonlarını, hareketini durdurmadan seri bir şekilde yapılabilmesini sağlar.

● 10 mikronluk filtre hidrolik yağının temiz kalmasını sağlar.

Motor Doğal Emişli Turbo

lt/dk lt/dk

Ana pompa çıkışı 73 79

İkinci pompa çıkışı 51 57

bar bar

Sistem basıncı 227 227

HİDROLİK SİSTEM

Makina modeli 3CX

lt

Motor soğutma sistemi 23

Yakıt tankı 160

Motor yağı (filtre dahil) 10

Şanzuman yağı (filtre dahil) 16

Arka aks 16

Ön aks 16

Hidrolik sistem (tank dahil) 132

SERVİS KAPASİTELERİ SARSINTISIZ SÜRÜŞ SİSTEMİ (İsteğe bağlı)

JCB Sarsıntısız Sürüş Sistemi (SRS) yükleyici kol silindirlerine paralel olarak bağlı yağ ve nitrojen gazı dolu bir akümülatörden oluşur. Devreye sokulduğunda yükleyici kolları vasıtası ile engebeli araziden iletilen sarsıntının, bu akümülatör yardımı ile absorbe olmasını sağlar. Böylece operatör malzeme dolu kepçesi ile bile engebeli arazide hızını düşürmeden ve malzemeyi dökmeden sarsıntısız bir sürüş kolaylığına kavuşur.

Devreye sokulması Gösterge panelindeki elektrik anahtarı ile operatör tarafından manuel olarak kontrol edilir.

JCB HİDROLİK BEKO KAYDIRMA SİSTEMİ (İsteğe bağlı)

JCB'ye özel bu seçenek, kabin içindeki bir pedal ile tüm beko bölümünün arka kızak üzerinde, hidrolik yardımıyla sağa-sola kaydırılmasını mümkün kılar. Bu özellik sayesinde arka kepçeyi yere bastırmak sureti ile beko kaydırması yapmaya gerek kalmaz, zemin hasar görmez.

(6)

Genişlik* Kapasite SAE Ağırlık (tırnaksız)

mm Yığma m³ Sıyırma m³ kg Tırnak sayısı

305 0.06 0.05 102 3

400 0.09 0.07 109 3

457 0.12 0.09 116 3

610 0.17 0.13 140 4

800 0.24 0.17 162 5

950 0.30 0.21 198 5

* Yan tırnaklar dahil.Yan tırnaklar hariç genişlik için bu değerden 25mm çıkarılır.

3CX m

A SAE maks kazı derinliği Uzatılmış -

Geri çekilmiş 4.24

SAE 2ft düz zemin Uzatılmış -

Maksimum kazı derinliği derin profil kova ile Uzatılmış -

B Arka tekerlek ekseninde yerden uzanma Uzatılmış -

C Bom dönüş ekseninden yerden uzanma Uzatılmış -

D Bom dönüş ekseninden en yüksekte yatay uzanma Uzatılmış -

E Makina ekseninden yana uzanma Uzatılmış -

F SAE çalışma yüksekliği Uzatılmış -

G Maksimum yükleme yüksekliği Uzatılmış -

SAE yükleme yüksekliği Uzatılmış -

Geri çekilmiş 3.4

H Toplam beko kayması 1.16

J Kepçe dönüşü 201°

KAZICI KOVALARI- Standart Tip Kova KAZICI BOYUTLARI

Genişlik* Kapasite SAE Ağırlık (tırnaksız)

mm Yığma m³ Sıyırma m³ kg Tırnak sayısı

305 0.09 0.07 102 3

457 0.16 0.13 122 3

610 0.23 0.18 142 4

800 0.30 0.24 163 5

950 0.38 0.30 183 5

1100 0.48 0.34 203 6

* Yan tırnaklar dahil.Yan tırnaklar hariç genişlik için bu değerden 25mm çıkarılır.

KAZICI KOVALARI- Derin Tip Kova

kgf

Kepçe koparma gücü ^{Hız konumu} 4940

Güç konumu 5700

Kol koparma gücü Uzatılmış -

Geri çekilmiş 3010

kg

Beko sona kadar açılmışken kaldırma kapasitesi Uzatılmış -

Geri çekilmiş 1490

KAZICI PERFORMANSI

(7)

Tasarımda Dünya Lideri A

B C

D

E F

G

H C

J

(8)

GLOBAL KALİTE

JCB'nin ürünlerine ve müşterilerine olan bağlılığı, onu bir şahıs şirketi olmaktan çıkarmış, İngiltere'nin kazıcı- yükleyici, paletli ekskavatör, lastik tekerlekli ekskavatör, arazi forklifti, teleskobik forklift (TELETRUK), arazi kamyonları, mini/midi ekskavatörler, mini yükleyiciler (ROBOT) ve traktörler üreten en büyük özel şirketi

haline gelmesini sağlamıştır.

JCB, en son üretim teknolojilerine sürekli ve büyük yatırımlar yaparak fabrikalarını Avrupa'nın en gelişmiş üretim tesisleri haline getirmiştir.

Yenilikçi araştırma, tasarım ve buluşlara yönelik kapsamlı deneyler ve kalite güvence sistemleri ile ürünlerinin tüm dünyada performans, dayanıklılık, değer ve güvenilir olma özellikleriyle tanınmasını sağlamıştır.

JCB, 400'den fazla distribütör ve bölge temsilciliklerinden oluşan global satış ve servis ağı ile üretiminin

%70'ini 5 kıtaya ihraç etmektedir.

Konusunda lider olan JCB, sektörün standartlarını belirleyerek İngiltere'nin en etkileyici başarı öykülerinden birine konu olmuştur.

JCB haber vermeksizin teknik özellikleri değiştirme hakkını saklı tutar. Gösterilen çizimler isteğe bağlı ekipman ve aksesuarlar içerebilir. JCB logosu JC Bamford Excavators Ltd.'in kayıtlı ticari markasıdır. 9999/49 9 TK 4/04 Issue 2 Sif JCB İş Makinaları Pazarlama Ltd. Şti.

Genel Müdürlük / İstanbul Bölge Müdürlüğü

STFA Grup Merkezi Tophanelioğlu caddesi No:19 D Blok 81190 Altunizade İstanbul Tel: 0216 325 0503 Faks: 0216 325 3224

Ankara Bölge Müdürlüğü

Çetin Emeç Bulvarı 76. sokak No:3 Daire: 4-5 Öveçler 06460 Dikmen Ankara Tel: 0312 481 1130 Faks: 0312 481 1140

İzmir Bölge Müdürlüğü 172. sokak No: 24 Işıkkent 35070 Bornova İzmir

Tel: 0232 472 1500 Faks: 0232 472 1553 Antalya Bölge Müdürlüğü Akdeniz Sanayi Sitesi 5045 sokak No:26, 07060 Antalya

Tel: 0242 221 6568 Faks: 0242 221 5299 Bursa Bölge Müdürlüğü

Yeni Yalova Yolu Buttim Plaza Kat: 14 No: 1643, 16250 Bursa Tel: 0224 211 2365 Faks: 0224 211 2368

Bayilerimiz:

Apa Makina

Ceyhan Yolu Üzeri 8. km No:270 İncirlik 01000 Adana Tel: 0322 346 4545 Faks: 0322 346 0370

Aksoy Makina

Elazığ Karayolu 12.km Altındağ Tesisleri bitişiği 21000 Diyarbakır Tel: 0412 339 0670-71 Faks: 0412 339 0673

Ceren Makina

Cemal Gürsel caddesi Akdeniz sokak No:1 Pendik İstanbul Tel: 0216 397 3945 Faks: 0216 397 0241

Birlik Makina

Adnan Kahveci Mah. Anatavan Cad. No:130 Pelitli Trabzon Tel: 0462 334 7743 Faks: 0462 334 0755

www.sif-jcb.com.tr
