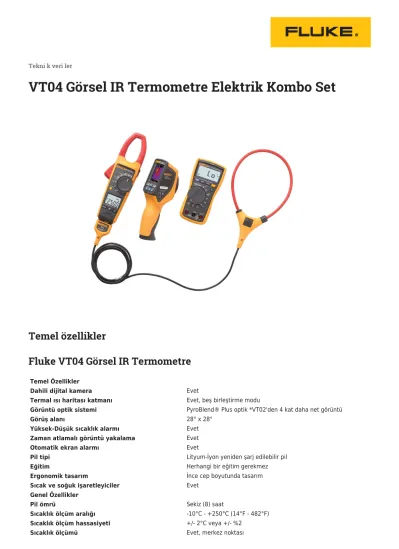

Tekni̇k veri̇ler
VT04 Görsel IR Termometre Elektrik Kombo Set
Temel özellikler
Fluke VT04 Görsel IR Termometre
Temel Özellikler
Dahili dijital kamera Evet
Termal ısı haritası katmanı Evet, beş birleştirme modu
Görüntü optik sistemi PyroBlend® Plus optik *VT02'den 4 kat daha net görüntü
Görüş alanı 28° x 28°
Yüksek-Düşük sıcaklık alarmı Evet
Zaman atlamalı görüntü yakalama Evet
Otomatik ekran alarmı Evet
Pil tipi Lityum-İyon yeniden şarj edilebilir pil
Eğitim Herhangi bir eğitim gerekmez
Ergonomik tasarım İnce cep boyutunda tasarım
Sıcak ve soğuk işaretleyiciler Evet Genel Özellikler
Pil ömrü Sekiz (8) saat
Saklama aracı (mikro SD kart) Gb başına 10.000'e kadar görüntü saklar (Cihazla gelene dört (4) Gb kart)
Kızılötesi spektral bant 6,5 μm - 14 μm
Seviye ve açıklık Otomatik
Odak mekanizması Odaksız, dahili zekasıyla herhangi bir eğitim gerektirmez Odak seçenekleri-kullanıcı tarafından seçilebilen
özel YAKIN/UZAK seçenekleri YAKIN < 23 cm (9 inç); uzak > 23 cm (9 inç)
Boyutlar 21 cm x 7,5 cm x 5,5 (8,3 inç x 3 inç x 2,2 inç); < 350 g.
(12,5 oz.)
Dosya formatı SD kartına .is2 formatında kaydedildi. Kullanıcı, SmartView'da profesyonel raporlar oluşturabilir veya görüntüleri dışa aktarabilir (BMP, DIB, GIF, SPE, FIF, SPEG, JPG, PNG, TIF ve TIFF)
Güvenlik ve uyumluluk CFR47: 2009 Sınıf A. Bölüm 15 alt bölüm B; CE: EN 61326:2006; IEC/EN 61010-1:2010
Garanti İki (2) yıl
Fluke 376 Pens Metre
Teknik Özellikler
Ölçülebilir iletken çapı01,3 veya 34 mm maks Çalışma sıcaklığı -10 - 50ºC (-14 - 122ºF) Depolama sıcaklığı -40 - 60ºC (-40 - 140ºF)
Çalışma nemi 10 - 30ºC'de < %90, 30 - 40ºC'de < %75 Çalışma yüksekliği 0 - 3000 m
Boyut 246 x 83 x 43 mm, (9,685 x 3,267 x 1,692 inç)
Ağırlık 388g, (14 oz.)
Sıcaklık katsayısı %0,01ºC
(<18ºC veya > 28ºC) Garanti Elektronik donanım için üç yıl
Kablo ve pens tertibatı için bir yıl
Fluke 117 Dijital Multimetre
Teknik Özellikler
Herhangi bir terminal ile topraklama arasındaki
maksimum gerilim 600 V
Dalgalanma koruması IEC 61010-1 600 VCAT III başına 6 kV tepe, Kirlenme Derecesi 2 A girişi için sigorta 11 A, 1000 V HIZLI Sigorta (Fluke PN 803293)
Ekran Dijital: 6000 sayım, güncelleme saniyede 4
Çubuk grafik 33 segment, güncelleme saniyede 32
Çalışma sıcaklığı -10°C ila + 50 °C
Depolama sıcaklığı -40 °C ila + 60 °C
Pil tipi 9 volt Alkalin, NEDA 1604A/ IEC 6LR61
Pil ömrü Arkadan aydınlatma olmadan tipik 400 saat
Hassaslık Teknik Özellikleri
DC milivolt Aralık/Çözünürlük600,0 mV / 0,1 mV
Hassaslık ± ([değerin %'si ] + [sayım]): %0,5 + 2
DC volt Aralık/Çözünürlük6,000 V / 0,001 V 60,00 V / 0,01 V 600,00 V / 0,1 V
Hassaslık ± ([değerin %'si ] + [sayım]): %0,5 + 2 Otomatik volt Aralık/Çözünürlük600,0 V / 0,1 V
Hassaslık %2,0 + 3 (dc, 45 Hz ila 500 Hz)
%4,0 + 3 (500 Hz ila 1 kHz) AC milivolt¹ true-rms Aralık/Çözünürlük600,0 mV / 0,1 mV
Hassaslık %1,0 + 3 (dc, 45 Hz ila 500 Hz)
%2,0 + 3 (500 Hz ila 1 kHz) AC volt¹ true-rms Aralık/Çözünürlük6,000 V / 0,001 V
60,00 V / 0,01 V 600,0 V / 0,1 V
Hassaslık %1,0 + 3 (dc, 45 Hz ila 500 Hz)
%2,0 + 3 (500 Hz ila 1 kHz) Devamlılık Aralık/Çözünürlük600 Ω /1 Ω
Hassaslık < 20 Ω için sesli uyarı açık, > 250 Ω için sesli uyarı kapalı;
500 μs veya üzeri açık veya kısa devreleri tespit eder.
Ohm Aralık/Çözünürlük600,0 Ω / 0,1 Ω
6,000 kΩ / 0,001 kΩ 60,00 kΩ / 0,01 kΩ 600,0 kΩ / 0,1 kΩ 6,000 MΩ / 0,001 MΩ Hassaslık %0,9 + 1
Aralık/Çözünürlük40,00 MΩ / 0,01 MΩ Hassaslık %5 + 2
Diyot testi Aralık/Çözünürlük2,00 V / 0,001 V Hassaslık %0,9 + 2 Kapasitans Aralık/Çözünürlük1000 nF / 1 nF
10,00 μF / 0,01 μF 100,0 μF / 0,1 μF 9999 μF / 1 μF 100 μF ila 1000 μF Hassaslık %1,9 + 2
Aralık/Çözünürlük> 1000 μF Hassaslık %5 + %20
Lo-Z kapasitans Aralık 1 nF - 500 μF
Hassaslık %10 + 2 tipik AC amp. true-rms (45 Hz
ila 500 Hz) Aralık/Çözünürlük6,000 A / 0,1 A 10,00 A / 0,01 A Hassaslık %1,5 + 3
maksimum 30 saniye boyunca sürekli 20 A aşırı yük DC amp. Aralık/Çözünürlük6,000 A / 0,1 A10,00 A / 0,01 A
Hassaslık %1,0 + 3
maksimum 30 saniye boyunca sürekli 20 A aşırı yük Hz (V veya A girişi)² Aralık/Çözünürlük99,99 Hz / 0,01 Hz
999,99 Hz / 0,1 Hz 9,999 Hz / 0,001 Hz 50,00 Hz / 0,01 Hz Hassaslık %0,1 + 2
Notlar:
değerinden itibaren belirtilir.
Sıcaklık belirsizliği (hassaslık), termokupl probunun hatasını içermez.
2.
Frekans AC kuplajlıdır, AC gerilim için 5 Hz ila 50 kHz. Frekans DC kuplajlıdır, AC akım için 45 Hz ila 5 kHz.
3.
Sıcaklık Aralığı/Çözünürlük: -40 °F ila 752 °F / 0,2 °F.
4.
Mekanik ve Genel Özellikler
Boyut 167 x 84 x 46 mm (6,57 inç x 3,31 inç x 1,82 inç) Ağırlık 550 g
Garanti3 yıl
Ürün İncelemesi: VT04 Görsel IR Termometre Elektrik Kombo Set
VT04 Görsel IR Termometre Elektrik Kombo Setiyle, komple çözümle birlikte ekstra değer elde edin. Sorunları daha etkin biçimde giderin ve çözün. Bugün bir VT04, Fluke 376 pens Metre ve Fluke 117 Dijital Multimetre alın ve tasarruf edin.
Özellikler: VT04 Görsel IR Termometre Elektrik Kombo Set
Fluke VT04 Görsel IR Termometre
Temel Özellikler
Dahili dijital kamera Evet
Termal ısı haritası katmanı Evet, beş birleştirme modu
Görüntü optik sistemi PyroBlend® Plus optik *VT02'den 4 kat daha net görüntü
Görüş alanı 28° x 28°
Yüksek-Düşük sıcaklık alarmı Evet
Zaman atlamalı görüntü yakalama Evet
Otomatik ekran alarmı Evet
Pil tipi Lityum-İyon yeniden şarj edilebilir pil
Eğitim Herhangi bir eğitim gerekmez
Ergonomik tasarım İnce cep boyutunda tasarım
Sıcak ve soğuk işaretleyiciler Evet
Genel Özellikler
Pil ömrü Sekiz (8) saat
Sıcaklık ölçüm aralığı -10°C - +250°C (14°F - 482°F)
Sıcaklık ölçüm hassasiyeti +/- 2°C veya +/- %2
Sıcaklık ölçümü Evet, merkez noktası
Saklama aracı (mikro SD kart) Gb başına 10.000'e kadar görüntü saklar (Cihazla gelene dört (4) Gb kart)
Kızılötesi spektral bant 6,5 μm - 14 μm
Seviye ve açıklık Otomatik
Odak mekanizması Odaksız, dahili zekasıyla herhangi bir eğitim gerektirmez
Odak seçenekleri-kullanıcı tarafından seçilebilen özel YAKIN/UZAK seçenekleri YAKIN < 23 cm (9 inç); uzak > 23 cm (9 inç)
Boyutlar 21 cm x 7,5 cm x 5,5 (8,3 inç x 3 inç x 2,2 inç); < 350 g. (12,5 oz.)
Dosya formatı SD kartına .is2 formatında kaydedildi. Kullanıcı, SmartView'da profesyonel raporlar oluşturabilir veya görüntüleri dışa aktarabilir (BMP, DIB, GIF, SPE, FIF, SPEG, JPG, PNG, TIF ve TIFF)
Güvenlik ve uyumluluk CFR47: 2009 Sınıf A. Bölüm 15 alt bölüm B; CE: EN 61326:2006; IEC/EN 61010-1:2010
Garanti İki (2) yıl
Fluke 376 Pens Metre
Teknik Özellikler
Ölçülebilir iletken çapı 01,3 veya 34 mm maks
Çalışma sıcaklığı -10 - 50ºC (-14 - 122ºF)
Depolama sıcaklığı -40 - 60ºC (-40 - 140ºF)
Çalışma nemi 10 - 30ºC'de < %90, 30 - 40ºC'de < %75
Çalışma yüksekliği 0 - 3000 m
Boyut 246 x 83 x 43 mm, (9,685 x 3,267 x 1,692 inç)
Ağırlık 388g, (14 oz.)
Sıcaklık katsayısı %0,01ºC
(<18ºC veya > 28ºC)
Garanti Elektronik donanım için üç yıl
Kablo ve pens tertibatı için bir yıl
Fluke 117 Dijital Multimetre
Teknik Özellikler
Herhangi bir terminal ile topraklama arasındaki maksimum gerilim 600 V
Dalgalanma koruması IEC 61010-1 600 VCAT III başına 6 kV tepe, Kirlenme Derecesi 2
A girişi için sigorta 11 A, 1000 V HIZLI Sigorta (Fluke PN 803293)
Ekran Dijital: 6000 sayım, güncelleme saniyede 4
Çubuk grafik 33 segment, güncelleme saniyede 32
Çalışma sıcaklığı -10°C ila + 50 °C
Depolama sıcaklığı -40 °C ila + 60 °C
Pil tipi 9 volt Alkalin, NEDA 1604A/ IEC 6LR61
Pil ömrü Arkadan aydınlatma olmadan tipik 400 saat
Hassaslık Teknik Özellikleri
DC milivolt Aralık/Çözünürlük 600,0 mV / 0,1 mV
Hassaslık ± ([değerin %'si ] + [sayım]): %0,5 + 2
DC volt Aralık/Çözünürlük 6,000 V / 0,001 V
60,00 V / 0,01 V 600,00 V / 0,1 V
Hassaslık ± ([değerin %'si ] + [sayım]): %0,5 + 2
Otomatik volt
Aralık/Çözünürlük 600,0 V / 0,1 V
Hassaslık %2,0 + 3 (dc, 45 Hz ila 500 Hz)
%4,0 + 3 (500 Hz ila 1 kHz) AC milivolt¹ true-rms
Aralık/Çözünürlük 600,0 mV / 0,1 mV
Hassaslık %1,0 + 3 (dc, 45 Hz ila 500 Hz)
%2,0 + 3 (500 Hz ila 1 kHz)
AC volt¹ true-rms
Aralık/Çözünürlük 6,000 V / 0,001 V
60,00 V / 0,01 V 600,0 V / 0,1 V
Hassaslık %1,0 + 3 (dc, 45 Hz ila 500 Hz)
%2,0 + 3 (500 Hz ila 1 kHz) Devamlılık
Aralık/Çözünürlük 600 Ω /1 Ω
Hassaslık < 20 Ω için sesli uyarı açık, > 250 Ω için sesli uyarı kapalı;
500 μs veya üzeri açık veya kısa devreleri tespit eder.
Ohm
Aralık/Çözünürlük
600,0 Ω / 0,1 Ω 6,000 kΩ / 0,001 kΩ 60,00 kΩ / 0,01 kΩ 600,0 kΩ / 0,1 kΩ 6,000 MΩ / 0,001 MΩ
Hassaslık %0,9 + 1
Aralık/Çözünürlük 40,00 MΩ / 0,01 MΩ
Hassaslık %5 + 2
Diyot testi Aralık/Çözünürlük 2,00 V / 0,001 V
Hassaslık %0,9 + 2
Kapasitans
Aralık/Çözünürlük
1000 nF / 1 nF 10,00 μF / 0,01 μF 100,0 μF / 0,1 μF 9999 μF / 1 μF 100 μF ila 1000 μF
Hassaslık %1,9 + 2
Aralık/Çözünürlük > 1000 μF
Hassaslık %5 + %20
Lo-Z kapasitans Aralık 1 nF - 500 μF
Hassaslık %10 + 2 tipik
AC amp. true-rms (45 Hz ila 500 Hz)
Aralık/Çözünürlük 6,000 A / 0,1 A
10,00 A / 0,01 A
Hassaslık %1,5 + 3
maksimum 30 saniye boyunca sürekli 20 A aşırı yük DC amp.
Aralık/Çözünürlük 6,000 A / 0,1 A10,00 A / 0,01 A
Hassaslık %1,0 + 3
maksimum 30 saniye boyunca sürekli 20 A aşırı yük
Hz (V veya A girişi)² Aralık/Çözünürlük
99,99 Hz / 0,01 Hz 999,99 Hz / 0,1 Hz 9,999 Hz / 0,001 Hz 50,00 Hz / 0,01 Hz
Hassaslık %0,1 + 2
Notlar:
1. Auto-V/LoZ hariç tüm AC voltaj aralıkları, aralığın %1'inden %100'üne kadar belirtilir. Auto-V/LoZ 0,0 V değerinden itibaren belirtilir.
2. Sıcaklık belirsizliği (hassaslık), termokupl probunun hatasını içermez.
3. Frekans AC kuplajlıdır, AC gerilim için 5 Hz ila 50 kHz. Frekans DC kuplajlıdır, AC akım için 45 Hz ila 5 kHz.
4. Sıcaklık Aralığı/Çözünürlük: -40 °F ila 752 °F / 0,2 °F.
Garanti 3 yıl
Modeller
Fluke VT04-Elec-Kit
Fluke VT04 Visual IR Thermometer Electrical Combo Kit
İçindekiler:
VT04 Görsel IR Termometre
376 True-rms AC/DC Pens Ampermetre 117 Elektrikçi Tipi Multimetre
