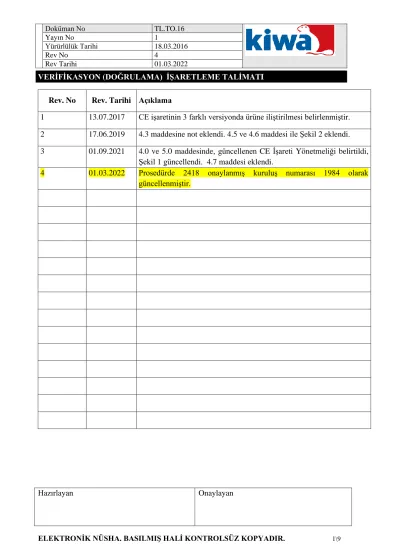

Rev. No Rev. Tarihi Açıklama
1 13.07.2017 CE işaretinin 3 farklı versiyonda ürüne iliştirilmesi belirlenmiştir.
2 17.06.2019 4.3 maddesine not eklendi. 4.5 ve 4.6 maddesi ile Şekil 2 eklendi.
3 01.09.2021 4.0 ve 5.0 maddesinde, güncellenen CE İşareti Yönetmeliği belirtildi, Şekil 1 güncellendi. 4.7 maddesi eklendi.
4 01.03.2022 Prosedürde 2418 onaylanmış kuruluş numarası 1984 olarak güncellenmiştir.
1.0 SORUMLU 1.1 Genel Müdür
1.2 Teknik Düzenleme Sorumlusu 1.3 Teknik Uzmanlar
1.4 2014/31/AB ve 2014/32/AB Modül F-F1 uygunluk değerlendirmesi müşterileri 2.0 AMAÇ
Modül F ve F1 uygunluk değerlendirmesi yapılan müşteriler ile anlaşılması durumunda, müşterinin Kiwa Onaylanmış Kuruluş Numarası olan 1984’ ü cihaz üzerine iliştirmesinde dikkat edilecek hususları belirtmek ve müşteri cihazı üzerindeki gereken bilgilerinin eksiksiz belirtilmesini sağlamak.
3.0 TANIMLAR
4.0 UYGULAMA
Ölçü aletinde CE işareti ile ek metroloji işaretinin mevcut bulunması gerekir. CE işareti 27.05.2021 tarihli ve 31493 sayılı Resmi Gazete’de yayımlanan CE İşareti Yönetmeliğinin 10. maddesinde ortaya koyulan genel ilkelere tabidir.
Ek metroloji işareti, bir dikdörtgen içinde büyük 'M' harfi ve işaretin ürün üzerine iliştirildiği yılın son iki rakamından oluşur. Dikdörtgenin yüksekliği, CE işaretinin yüksekliğine eşit olur.
CE işareti ve ek metroloji işareti, ölçü aletine veya ölçü aletinin bilgi levhasına görünür, okunur ve silinemeyecek bir şekilde iliştirilir.
CE işareti ve ek metroloji işareti, verifikasyonu yapacak onaylanmış kuruluş ve müşterinin anlaşması halinde, ölçü aleti piyasaya arz edilmeden önce üzerine iliştirilebilir.
Ek metroloji işareti, CE işaretinin hemen ardından gelir.
CE işareti ve ek metroloji işaretini, onaylanmış kuruluşun veya kuruluşların kimlik numarası takip eder.
İşaretleme 3 aşağıdaki olabilir:
Şekil 1: Onaylanmış Kuruluş Kimlik Numarası ve CE İşareti Kombinasyonu (M: Ticari olarak kullanımı ifade eder )
(19: İliştirildiği yılın son 2 rakamı) (XXXX 1984: Onaylanmış Kuruluş No)
“CE” işareti aşağıdaki şekle ve orana uygun olarak “CE” harflerinden oluşur:
Şekil 2: CE İşareti
-Küçültülmesi veya büyütülmesi gereken durumlarda yukarıda yer alan şekildeki oranlara uyulur.
-İlgili teknik düzenlemede aksi belirtilmediği müddetçe, “CE” işareti asgari 5 mm ebadında olur.
4.1 2014/31/AB Yönetmeliği Kapsamında NAWI (Otomatik Olmayan Tartı Aleti) İşaretlemesi
Tartı aletleri açık, görülebilir, okunabilir ve silinmeyecek şekilde şu işaretleri taşır:
• Uygun olan hallerde, AB tip inceleme belgesinin numarası;
• Üreticinin adı, kayıtlı ticari adı veya tescilli markası;
• Bir oval veya iki yarım daire ile birleştirilmiş iki yatay çizgi içinde doğruluk sınıfı;
• Max... şeklinde belirtilen azami kapasite;
• Çok bölüntülü tartı aleti için;
Birden fazla tartım sahası olan tartı aleti için örnek; ( W1, W2 )
• Min... şeklinde belirtilen asgari kapasite;
• e = ... şeklinde belirtilen muayene sabiti;
• tip, parti veya seri numarası;
ve uygun olan hallerde;
• Ayrı ancak bağlantılı birimlerden oluşan tartı aletlerinde: her bir birim üzerinde tanımlama işareti;
• e' den farklı olması halinde d = ... şeklinde belirtilen taksimat aralığı;
• T = + ... şeklinde belirtilen, azami ek dara etkisi;
• (xi) Maks değerinden farklı olması halinde T = - ... şeklinde belirtilen, azami eksiltmeli dara etkisi;
• d'den farklı olması halinde dT = ... şeklinde belirtilen, dara aralığı;
• Max değerinden farklı olması halinde Lim ... şeklinde belirtilen, azami güvenli yük miktarı;
• … o C/… o C şeklinde belirtilen özel sıcaklık limitleri;
• Yük taşıyıcısı ile yük arasındaki oran.
Max, Min, e ve d ibareleri, halihazırda yer almamaları durumunda, sonuç gösterge ekranının yanında da mevcut olmalıdır.
Bir veya daha fazla yük taşıyıcıya bağlı olan veya bağlanabilen her yük ölçüm aygıtı, bahsedilen yük taşıyıcılarla ilgili işaret ve ibareleri taşır.
4.2 2014/32/AB Ölçü Aletleri Yönetmeliği Kapsamında AWI (Otomatik Tartı Aleti MI-006) İşaretlemesi
Tartı aletleri açık, görülebilir, okunabilir ve silinmeyecek şekilde şu işaretleri taşır:
• Ticari markayı gösteren AB Tip İnceleme Belgesi numarası.
• Max şeklinde belirtilmiş azami kapasite
• Çok bölüntülü tartı aleti için;
Birden fazla tartım sahası olan tartı aleti için örnek; ( W1, W2 )
• Min şeklinde belirtilmiş asgari kapasite
• e = şeklinde belirtilmiş doğrulama ölçek aralığı
• Doğruluk sınıfı
Gerekli olma durumuna göre:
• Seri numarası
• Tartı aletinden ayrı şekilde bulunup da bağlantı halinde olan elemanlar,
• Her bir ayrı elemanın teşhisi,
• Doğrulama ölçek aralığının (d) ,e`den farklı olma durumunda "d = .... " şeklinde belirtilmesi,
• "T = + ... " şeklinde artırmalı dara,
• "T = - ... " şeklinde eksiltmeli dara,
• Dara okuma biriminin d`den farklı olma durumunda "dt = .... " şeklinde belirtilmesi,
• Azami güvenli yükün “Max”`dan farklı olma durumunda "Lim = ... " şeklinde belirtilmesi,
• Teraziye özel sıcaklık aralığının "... ºC / ... ºC " şeklinde belirtilmesi,
• Karşılaştırmalı ağırlık yük/yük algılayıcısı
• Bant Hızı & Tartım Hızı
• Voltaj
4.3 2014/32/AB Ölçü Aletleri Yönetmeliği Kapsamında Malzeme Uzunluk Ölçer (MI-008 Bölüm I) İşaretlemesi
Metrolojik işaretlemeler aşağıda belirtildiği şekilde bulunmalıdır; Nominal Uzunluk- CE- M(Üretim yılının son iki hanesi)- Onaylanmış Kuruluş No.-Doğruluk Sınıfı İşareti (I, II, III oval içinde) - Üretici Logo-Marka-Model – Gerilim (eğer belirtilmişse), referans sıcaklık (İmalatçı tarafından aksi belirtilmediği sürece referans sıcaklık 20 °C olup uygun bir şekilde malzeme uzunluk ölçerler üzerine işaretlenir.)
Metrolojik işaretlemelerin hepsi, uzunluk ölçerin başlangıcında ve net okunabilir olmalıdır.
(Şerit üzerinde 2418 kodu 1984 olacak, yıl güncel olacak)
NOT:
Şeritmetrelerin lot (parti) numarası şerit üzerinde olması gerekir ve şeridin sonuna yerleştirilebilir.
İmalatçılar isimlerini, kayıtlı ticari isimlerini veya kayıtlı ticari markalarını ve kendilerine ulaşılabilecek posta adreslerini ölçü aleti üzerinde veya bunun mümkün olmadığı
durumlarda ölçü aletine eşlik eden bir belgede ve eğer varsa ambalaj üzerinde 2014/32/AB Yönetmeliği EK-I’in 9.2 nci maddesine uygun şekilde belirtir. Adres, imalatçıya
ulaşılabilecek tek bir noktayı işaret eder. İletişim bilgileri, Türkçe veya nihai kullanıcıların kolayca anlayabileceği ve Bakanlığın kabul edeceği bir dilde olur.
4.4 2014/32/AB Ölçü Aletleri Yönetmeliği Kapsamında Su Dışındaki Sıvı Ölçüm Sistemi (MI-005) İşaretlemesi
Ölçüm sistemi aşağıdaki bilgileri bir veya daha fazla çıkarılamayan bir veri plakasında taşır:
• Tip İnceleme No
• Üreticinin tanıtıcı işareti, markası veya ismi
• Uygun olduğunda üretici tarafından tanımlama
• Üretim yılı
• Seri no
• Ölçüm sistemi (OIML R 117-1 2.3.1 ÖMM, Qmin, Qmax, sıvının min ve max viskozitesi, ρmin, ρmax, Pmin, Pmax, Tmin, Tmax, varsa Reynold sayısı, AC/DC voltaj beslemesi ), sayaç (OIML R 117-1 3.1.1.1 ÖMM, Qmin, Qmax, sıvının min ve max viskozitesi, ρmin, ρmax, Pmin, Pmax, Tmin, Tmax, varsa Reynold sayısı, AC/DC voltaj beslemesi) veya gaz ayırma cihazına ait (OIML R 117-1 2.10.7.2 Qmax, Pmin, Pmax, ÖMM) özellikler.
• Doğruluk sınıfı
• Doğrulama işaretlemeleri
Tip İnceleme Belgesi verilmiş her bileşen veya alt sistem seri numarası ve Tip İnceleme numarası bilgilerini çıkarılamayan veri plakasında içerir.
En azından ÖMM' ye ilişkin bilgi ve doğrulama işaretleri kullanım koşullarında görünür olmalıdır.
Tip onayı verilmiş her bir bileşen veya alt sistem seri no ve tip onay no taşımalıdır.
Çeşitli bileşenler tek bir ölçüm sisteminde çalışıyorsa, her bir parçanın gerekli işaretlemeleri tek bir veri plakasında kombine edilebilir.
Çeşitli bileşenler ortak sistemde çalışıyorsa, sadece bir veri plakası gerekir.
Sökülmeden taşınabilen bir ölçüm sistemi ise, her bir parçanın gerekli işaretlemeleri tek bir veri plakasında kombine edilebilir.
Temel koşullarda hacim işaretlenmişse, sıcaklık ve/veya basınç da belirtilmelidir: 15 ºC de, 15 ºC de ve 101,325 kPa' da gibi
4.5 2014/32/AB Ölçü Aletleri Yönetmeliği Kapsamında Hacim Ölçer (MI-008 Bölüm II) İşaretlemesi
Uygunluk işaretlemeleri, ölçümün yanında görülmeli ve miktar beyanı ile ilişkilendirilmelidir. Şekil 1 ve 2’ deki gereklilikleri sağladığı sürece tabanda da olabilir. Yıl rakamlarının yıllık değişmesi gerekmesi durumunda, yüzeydeki uygunluk işaretinin yeri daha pratik ve uygun maliyetli uygulamaya izin verecek şekilde yerleştirilebilir.
Nominal kapasite, CE- M(Üretim yılının son iki hanesi)- Onaylanmış Kuruluş No, üretici markası ya da adı, adresi, lot (parti) numarası cihaz üzerinde belirtilmelidir. Sıcaklık 20 ºC den farklı ise cihaz üzerinde belirtilmelidir.
İmalatçılar isimlerini, kayıtlı ticari isimlerini veya kayıtlı ticari markalarını ve kendilerine ulaşılabilecek posta adreslerini ölçü aleti üzerinde veya bunun mümkün olmadığı
durumlarda ölçü aletine eşlik eden bir belgede ve eğer varsa ambalaj üzerinde 2014/32/AB Yönetmeliği EK-I’in 9.2 nci maddesine uygun şekilde belirtir. Adres, imalatçıya
ulaşılabilecek tek bir noktayı işaret eder. İletişim bilgileri, Türkçe veya nihai kullanıcıların kolayca anlayabileceği ve Bakanlığın kabul edeceği bir dilde olur.
Üretici, ismini ve adresini ölçü aletine eklemelidir (2014/32/EU Article 8- 6). Cam, seramik ve plastik kalıplı gibi ürünlerin fiziksel özelliklerini gösteren hacim ölçerler için bu bilgiler partiye ait paket üzerinde sağlanabilir. Bu seçenek, üreticinin ticari adı/işareti ve her zaman ölçü aletine iliştirilmesi gereken uygunluk işaretini kapsamaz.
İthalatçı, ismini ve adresini ölçü aletine iliştirmelidir (2014/32/EU Article 10-3). Cam, seramik ve plastik kalıplı gibi ürünlerin fiziksel özelliklerini gösteren hacim ölçerler için bu bilgiler partiye ait paket üzerinde sağlanabilir.
4.6 Onaylanmış Kuruluş Kimlik Kayıt Numarası (Kiwa Kimlik Kayıt Numarası 1984) Kullanımına İlişkin Kurallar
-Onaylanmış Kuruluş kimlik kayıt numarası; Kiwa tarafından ilgili teknik düzenlemeye göre belgelendirilmiş firmalar tarafından ilgili teknik düzenlemenin gerektirdiği durumlarda CE işareti ile birlikte Şekil 1 ve Şekil 2’ de belirtildiği gibi kullanılabilir.
-Onaylanmış Kuruluş kimlik kayıt numarası tüketiciyi aldatıcı şekilde, belgelendirme kapsamında olmayan ürünlere dair yapılan beyanlarda ve etiketlerde kullanılamaz -Firmanın onaylanmış kuruluş kimlik numarasını izinsiz, usulsüz kullanması halinde, Akreditasyon kuruluşu ve ilgili Bakanlık bilgilendirilir. Firmanın bu durumda izinsiz, usulsüz kullanımı derhal önlenir, durumun düzeltilmesi için gereken tedbirleri alması sağlanır.
-Onaylanmış Kuruluş kimlik kayıt numarası kullanım hakkı müşteri tarafından üçüncü taraflara devredilemez ve üçüncü taraflarca kullanılamaz.
-Onaylanmış Kuruluş kimlik kayıt numarasının hatalı kullanımı nedeniyle oluşabilecek her türlü zarar firmanın sorumluluğundadır.
4.7 İşaretlemeleri yukarıda belirtilmeyen, 2014/32/AB Ölçü Aletleri Yönetmeliği
kapsamındaki tüm cihazlar ve etiketlemeler, ilgili standartları / rehber dokümanlarında tarif edildiği şekilde metrolojik işaretlemelere tabidir.
5.0 İLGİLİ DOKÜMANLAR
5.1 CE İŞARETİ YÖNETMELİĞİ: 27.05.2021 tarihli ve 31493 sayılı Resmi Gazete 5.2 2014/31/AB Otomatik Olmayan Tartı Aletleri Yönetmeliği
5.3 2014/32/AB Ölçü Aletleri Yönetmeliği
